Spritzgussfehler: Vollständiger Leitfaden zum Erkennen und Vermeiden häufiger Probleme

Weitere Prozessinformationen finden Sie in unserem Spritzgießleitfaden und unserem Leitfaden zur Spritzgießwerkzeugkonstruktion.

Was sind die häufigsten Spritzgussfehler?

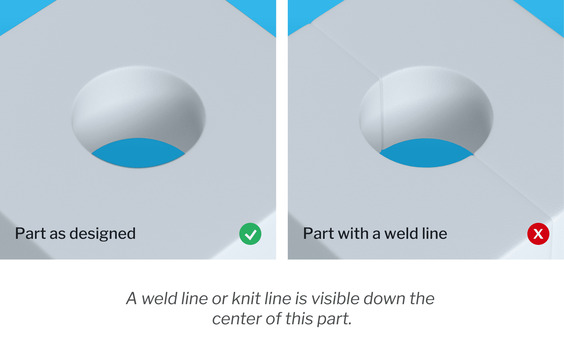

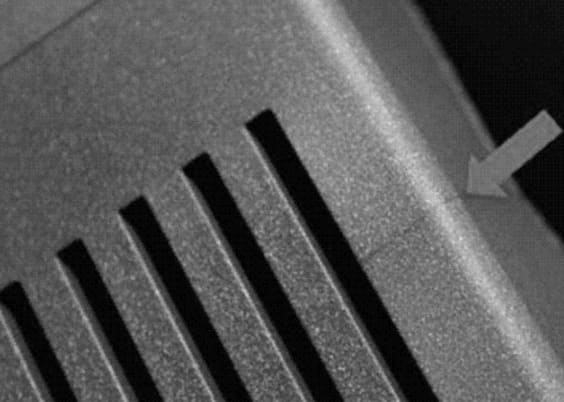

Zu den häufigsten Fehlern gehören Einfallstellen, Flash¹, Verzug, Hohlräume, unvollständige Füllungen, Brandstellen, Silberstreifen, Freistrahlbildung und Bindenähte. Jeder Fehler hat ein eindeutiges Erscheinungsbild und eine eigene Grundursache. Unsere 45 Maschinen, die in Hunderttausenden Zyklen mehr als 400 Materialien verarbeiten, zeigen, dass Einfallstellen und Verzug mit 60% der sichtbaren Ausschussteile an erster Stelle stehen, gefolgt von Grat mit 20%.

Einfallstellen erscheinen als flache Vertiefungen über Rippen oder dicken Bereichen. Gratbildung erzeugt dünnes überschüssiges Material entlang der Trennlinien. Verzug biegt oder verdreht Bauteile über die Toleranz hinaus. Hohlräume bilden innere Lufttaschen in dicken Bereichen. Kurzschüsse lassen Kavitäten ungefüllt. Brandstellen zeigen sich als dunkle Bereiche durch die Entzündung eingeschlossener Luft. Silberstreifen weisen auf während des Einspritzens verdampfende Feuchtigkeit hin. Jeder Fehlertyp erfordert eine andere Abhilfe.

Wie lassen sich Einfallstellen an Spritzgussteilen vermeiden?

Einfallstellen sind flache Vertiefungen, die durch ungleichmäßige Kühlung und Schwindung in dicken Bereichen entstehen. Die Oberfläche zieht sich nach innen und bildet sichtbare Vertiefungen, besonders über Rippen, Domen oder Wanddickenübergängen, an denen die Wärmeableitung innerhalb der Bauteilgeometrie stark variiert. Die wichtigste Gegenmaßnahme ist eine gleichmäßige Wanddicke — das Verhältnis zwischen benachbarten Bereichen sollte unter 3:1 bleiben. Sind Dickenunterschiede unvermeidbar, verwenden Sie allmähliche Übergänge statt abrupter Stufen.

Konstruktionsregeln zur Vorbeugung: Begrenzen Sie die Nennwanddicke je nach Material auf 2–4mm, halten Sie die Rippendicke bei 50–60% der angrenzenden Wand und stellen Sie sicher, dass die Domhöhe weniger als das 2.5-Fache ihres Durchmessers beträgt. Die Anschnittposition sollte die Schmelze zuerst in dickere Bereiche leiten, damit diese ausreichend nachverdichtet werden, bevor dünne Bereiche erstarren und den Fluss behindern. Auch die Materialwahl ist entscheidend — teilkristalline Werkstoffe wie PP und PE weisen höhere Schwindungsraten auf und neigen stärker zu Einfallstellen als amorphe Harze wie PC oder ABS.

Was verursacht Gratbildung beim Spritzgießen?

Grat ist dünner überschüssiger Kunststoff, der während des Einspritzens aus der Formkavität austritt. Beim Betrieb eines Spritzgießwerkzeugs entsteht er meist durch zu hohen Einspritzdruck, verschlissene Werkzeugkomponenten oder unzureichende Schließkraft. Die Schmelze tritt durch Spalte an Trennfugen, um Auswerferstifte oder durch Entlüftungskanäle aus. Das überschüssige Material muss entfernt werden, was bei jedem Produktionslauf zusätzliche Arbeitskosten und Zykluszeit verursacht.

Zu den Prozessanpassungen zur Gratvermeidung gehören das Absenken von Einspritz- und Nachdruck auf das für die vollständige Kavitätsfüllung erforderliche Minimum, das Reduzieren der Einspritzgeschwindigkeit zur Senkung des maximalen Kavitätsdrucks und die Überprüfung, dass die Schließkraft die projizierte Fläche × Einspritzdruck um mindestens 20% übersteigt. Die Formwartung ist ebenso wichtig – prüfen Sie Trennflächen auf Verschleiß oder Beschädigungen, ersetzen Sie verschlissene Auswerferstifte mit übermäßigem Spiel und halten Sie Entlüftungskanäle ausreichend groß für den Luftaustritt, aber zu klein für austretenden Kunststoff.

Warum verziehen sich Spritzgussteile?

Verzug entsteht, wenn Kühlungsunterschiede nach dem Formen innere Spannungen erzeugen. Eine Temperaturspanne von mehr als 15 °C zwischen verschiedenen Bereichen kann das Teil nach dem Auswerfen biegen oder verdrehen. Drei Hauptursachen führen dazu: ungleichmäßige Wanddicke, bei der dicke Bereiche Wärme länger halten; asymmetrische Kühlung, bei der eine Werkzeugseite heißer läuft als die andere; und Restspannungen durch Überverdichtung, die sich nach dem Auswerfen mit der Zeit lösen.

Konstruktionsstrategien konzentrieren sich auf gleichmäßige Wanddicken mit sanften Übergängen. Halten Sie Dickenverhältnisse unter 3:1, sehen Sie großzügige Eckradien vor (mindestens 0.5× Wanddicke) und gewährleisten Sie eine symmetrische Kühlung von allen Werkzeugoberflächen. Zu den Prozessanpassungen gehören eine höhere Werkzeugtemperatur für langsamere, gleichmäßigere Kühlung und ein ausgewogener Nachdruck — ausreichend zur Vermeidung von Hohlräumen, jedoch nicht so hoch, dass sich Eigenspannungen aufbauen.

Der gefährlichste Aspekt des Verzugs ist sein verzögertes Auftreten. Teile können die Erstprüfung bestehen, sich aber Stunden oder Tage später verziehen, wenn sich innere Spannungen abbauen. Messen Sie bei Bauteilen mit engen Toleranzen die kritischen Maße 24–48 Stunden nach dem Formen, damit verzögerter Verzug erkannt wird, bevor die Teile den Kunden erreichen.

Wie beheben Sie Hohlstellen und Blasen?

Hohlräume sind leere Taschen, die durch eingeschlossene Luft, verdampfende Feuchtigkeit oder unzureichenden Nachdruck während des Einspritzzyklus entstehen. Innere Hohlräume sind in dicken Abschnitten verborgen und lassen sich zuverlässig nur durch Röntgenprüfung oder Querschnittsanalyse erkennen. Oberflächenblasen sind sichtbare Erhebungen, die aufplatzen und den darunterliegenden Hohlraum freilegen können. Beide Arten beeinträchtigen die strukturelle Integrität, insbesondere bei lasttragenden oder abgedichteten Anwendungen, in denen Hohlräume ein vorzeitiges Bauteilversagen verursachen können.

Die Fehlerbehebung beginnt mit der Lage der Hohlstelle. Innere Hohlstellen in dicken Bereichen weisen üblicherweise auf Probleme beim Verdichten hin – Nachdruck und Nachdruckzeit erhöhen. Oberflächenblasen deuten meist auf Feuchtigkeit hin – prüfen, ob die Materialtrocknung den Spezifikationen entspricht. Zufällig angeordnete Hohlstellen weisen auf Materialabbau durch eine zu hohe Schmelzetemperatur mit Gasbildung hin. Eine systematische Diagnose nach Lage und Typ ist wesentlich wirksamer als eine zufällige Anpassung der Parameter.

Eine geeignete Entlüftung verhindert, dass eingeschlossene Luft Hohlräume bildet. Entlüftungen müssen an den zuletzt gefüllten Stellen, in tiefen Rippen und an den Positionen von Bindenähten vorgesehen werden. Bei hygroskopischen Werkstoffen wie Nylon und Polycarbonat ist eine Trocknung auf unter 0,02 % Feuchtigkeit zwingend erforderlich – die Verdampfung von Feuchtigkeit im Zylinder ist eine der häufigsten Ursachen für Hohlräume, die wir in der Produktion beobachten.

Wie beheben Sie unvollständige Füllung?

Unvollständige Füllungen sind unvollständig ausgeformte Teile, die entstehen, wenn die Schmelze die Kavität nicht vollständig füllt. Das Ergebnis ist ein unvollständiges Teil mit abgerundeten Kanten an der Fließfront und fehlenden Merkmalen wie Rippen, Domen oder dünnwandigen Abschnitten. Häufige Ursachen sind unzureichender Einspritzdruck, eine niedrige Schmelzetemperatur, unzureichende Entlüftung oder durch eine mangelhafte Angusskonstruktion eingeschränkte Fließwege. Zur Diagnose unvollständiger Füllungen muss ermittelt werden, wo der Füllvorgang stoppt – dies zeigt, ob der Engpass bei Druck, Temperatur, Entlüftung oder Angussgeometrie liegt.

Unvollständige Füllungen schrittweise beheben. Zuerst den Einspritzdruck um 5–10% erhöhen und beobachten. Bleibt die Füllung unvollständig, die Schmelzetemperatur zur Verringerung der Viskosität um 5–10°C erhöhen. Danach die Entlüftung prüfen – eingeschlossene Luft erzeugt einen Gegendruck, der die Füllung behindert. Abschließend die Angusskonstruktion untersuchen – zu kleine Angüsse begrenzen den Fluss in die Kavität. Jede Anpassung sollte auf Folgefehler wie Gratbildung oder Brandstellen überwacht werden.

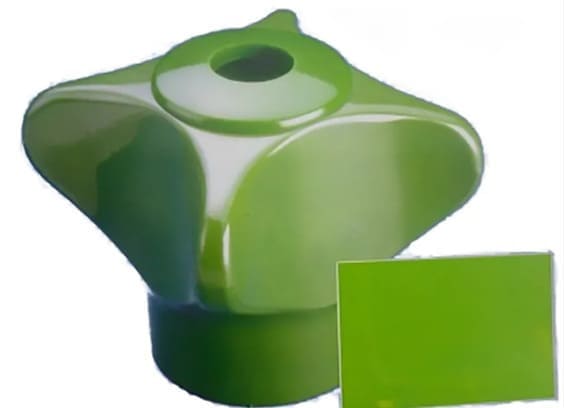

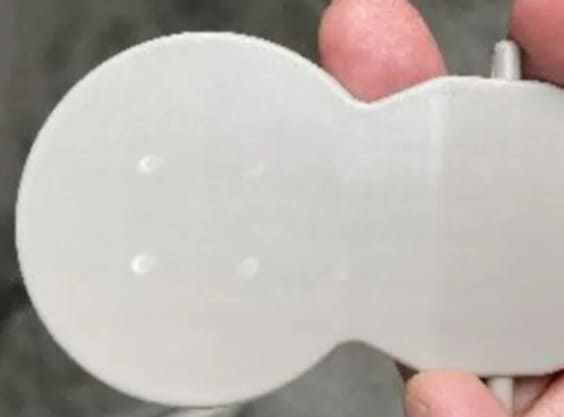

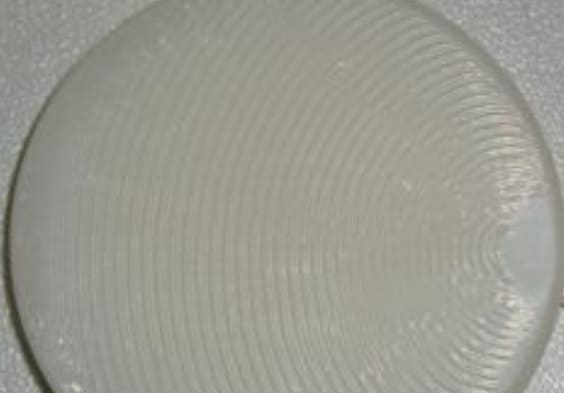

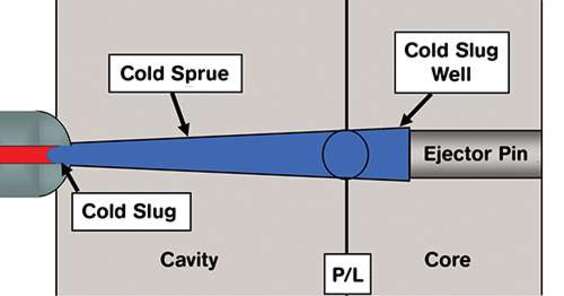

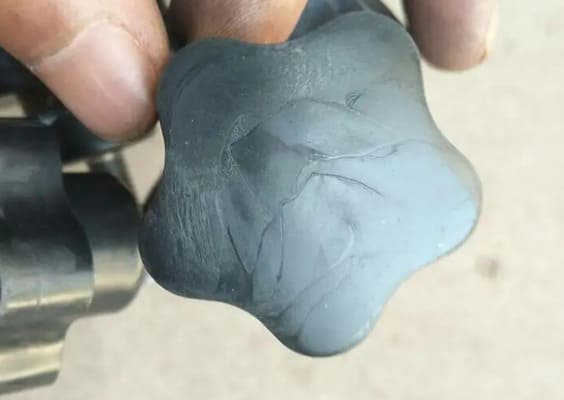

Oberflächenfehler erfordern dieselbe Disziplin bei der Ursachenanalyse. Brandstellen deuten meist auf eingeschlossene Luft oder übermäßige Scherwärme hin. Silberstreifen weisen häufig auf Feuchtigkeit, Harzzersetzung oder in den Schmelzestrom eingezogene Luft hin. Freistrahlbildung entsteht durch unkontrollierten Schmelzefluss durch einen kleinen Anschnitt, während Bindenähte dort entstehen, wo zwei Fließfronten aufeinandertreffen und nicht fest miteinander verschmelzen. Unsere Ingenieure behandeln diese Erscheinungen als Prozessnachweise und nicht als kosmetisches Rauschen, da dieselbe Oberflächenmarkierung auf ein verborgenes Festigkeits- oder Dichtungsrisiko hinweisen kann.

Eine praktische Fehlerbehebungsfolge beginnt mit der Beweissicherung vor jeder Parameteränderung. Fotografieren Sie den Fehler, kennzeichnen Sie die Kavitätsnummer und erfassen Sie Materialcharge, Feuchtemesswert, Schmelzetemperatur, Formtemperatur, Nachdruck, Kühlzeit und Bedienernotizen. Ändern Sie anschließend jeweils nur eine Variable und bewahren Sie die Teilemuster aus jedem Versuch auf. Diese Disziplin ist wichtig, weil zwei Fehler ähnlich aussehen, aber entgegengesetzte Abhilfen erfordern können: Eine Brandstelle kann eine bessere Entlüftung erfordern, während ein dunkler Streifen durch Harzabbau eine niedrigere Schmelzetemperatur und kürzere Verweilzeit erfordern kann.

Für Exportprojekte empfehlen wir, vor Beginn der Serienproduktion Abnahmegrenzen festzulegen. Sichtflächen sollten klare A/B/C-Zonen besitzen, für Maßmerkmale sollten Messmittel und Stichprobenhäufigkeit angegeben sein, und Funktionsfehler sollten Eindämmungsregeln auslösen. Ohne diese Grenzen diskutieren Käufer und Lieferant nach dem Formen der Teile über Meinungen. Mit klaren Grenzen können beide Seiten erkennen, ob es sich um eine Werkzeugkorrektur, Prozessanpassung, ein Materialproblem oder normale Streuung handelt.

Welche Rolle spielt DFM bei der Fehlervermeidung?

DFM-Prüfung für Spritzgussteile erkennt Geometrieprobleme vor Beginn des Werkzeugbaus und beseitigt 70–80% der potenziellen Fehlerursachen. Der Kostenunterschied ist erheblich: die Behebung eines Wanddickenproblems während DFM³ verursacht keine Kosten, während Änderungen am Formenstahl nach den ersten Schüssen pro Änderung $5,000–$50,000 kosten.

Die DFM-Checkliste muss Folgendes prüfen: Wanddickenverhältnis unter 3:1, Entformungsschrägen ≥1° für flache Merkmale und ≥2° für tiefe Rippen, eine Angussposition ohne Bindenähte in Sichtbereichen, eine dem Kavitätsverlauf folgende Kühlung und ein Auswerfersystem, das Hinterschneidungen berücksichtigt. In unserem Werk prüfen unsere 8 leitenden Formenbauingenieure jedes neue Teil anhand dieser Checkliste, bevor die Werkzeugfreigabe für unsere monatlich 100+ Formenbauten erfolgt. Das Überspringen der DFM-Prüfung, um vorab zwei Tage zu sparen, verursacht später üblicherweise zwei bis vier Wochen Fehlerbehebung.

Wenn wiederkehrende Fehler Sie dazu zwingen, Werke zu vergleichen, nutzen Sie unseren Beschaffungsleitfaden für Spritzgusslieferanten zur Bewertung der Prozessregelung, der Disziplin bei der Werkzeugwartung, der Qualitätsdokumentation und der Angebotsannahmen vor einer Werkzeugverlagerung.

FAQ

Was verursacht Einfallstellen bei Spritzgussteilen?

Einfallstellen entstehen, wenn dicke Bereiche stärker abkühlen und schwinden als angrenzende dünne Wände, wodurch die Oberfläche nach innen gezogen wird. Sie treten über Rippen, Domen oder Dickenübergängen auf. Zur Vermeidung sind gleichmäßige Wandstärken und ausreichender Nachdruck erforderlich.

Wie beheben Sie Gratbildung beim Spritzgießen?

Reduzieren Sie Einspritz- und Nachdruck auf das für eine vollständige Füllung erforderliche Minimum. Prüfen Sie die Schließkraft, kontrollieren Sie die Trennlinien auf Verschleiß und stellen Sie sicher, dass die Werkzeugtemperaturen innerhalb der Spezifikation liegen.

Was verursacht Verzug bei Spritzgussteilen?

Verzug entsteht durch eine über das Teil um mehr als 15°C ungleichmäßige Kühlung, uneinheitliche Wandstärke, asymmetrische Kühlung oder Eigenspannungen durch übermäßigen Nachdruck. Die Prävention konzentriert sich auf eine einheitliche Konstruktion und ausgewogene Kühlung.

Wie lassen sich Hohlräume beim Spritzgießen vermeiden?

Hygroskopische Materialien auf unter 0.02% Feuchtigkeit trocknen, eine ausreichende Formentlüftung sicherstellen, genügend Nachdruck und Nachdruckzeit anwenden und die richtige Schmelzetemperatur einhalten, um Gasbildung zu vermeiden.

Welche Oberflächenfehler treten häufig auf?

Brandstellen, Silberstreifen, Freistrahlbildung, Schlieren und Verfärbungen. Sie entstehen durch die Verbrennung eingeschlossener Luft, Feuchtigkeit, ein ungeeignetes Angussdesign oder eine zu hohe Einspritzgeschwindigkeit.

Wie beheben Sie Kurzspritzfehler?

Erhöhen Sie den Einspritzdruck um 5–10%, steigern Sie die Schmelzetemperatur um 5–10°C, verbessern Sie die Entlüftung und prüfen Sie die Angussauslegung. Nehmen Sie schrittweise Anpassungen vor und überwachen Sie dabei Folgefehler wie Gratbildung.

Schlussfolgerung

Spritzgussfehler haben gemeinsame Ursachen in Prozess, Konstruktion, Werkstoff und Formenbau. Eine systematische Diagnose anhand dieser vier Kategorien – kombiniert mit einer DFM-Prüfung vor dem Werkzeugbau – verhindert die große Mehrheit der Qualitätsprobleme. Im Werk von ZetarMold in Shanghai erzielt unser datenbasierter Ansatz über 45 Maschinen hinweg konstant Ersterfolgsquoten über dem Branchendurchschnitt. Die zentrale Erkenntnis: Investieren Sie vorab Zeit in DFM und Prozessvalidierung; dadurch benötigen Sie in der Serienfertigung deutlich weniger Zeit für die Fehlerbehebung.
