IML Enjeksiyon Kalıplama Prosesi: Eksiksiz Kalıp İçi Etiketleme Rehberi

Bir IML projesi için fiyat teklifi verdiniz ve kalıp maliyeti standart kalıba göre %30–40 daha yüksek çıktı. Müşteriniz nedenini bilmek istiyor. Dürüst yanıt şu: kalıp içi etiketlemede önceden basılmış film her enjeksiyon çevriminde kalıbın içinde parçaya bağlanır ve eklenen her adım — film hazırlama, robotla yerleştirme, kavite vakumu ve bağlayıcı katman¹ aktivasyonu — maliyet ile karmaşıklığı artırır. Ancak üretim hacmi yatırımı haklı çıkardığında IML, ikincil dekorasyonu tamamen ortadan kaldırır ve bulaşık makinelerine, çözücülere ve yıllarca UV ışınına maruz kalmaya soyulmadan dayanan grafikler üretir. Bu rehber, ZetarMold’un Şanghay tesisinde yürüttüğümüz IML üretimindeki deneyimlerimize dayanarak film seçiminden kusur önlemeye kadar IML enjeksiyon kalıplama prosesinin tamamını açıklar.

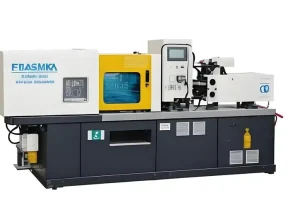

IML Enjeksiyon Kalıplama Nedir?

IML enjeksiyon kalıplama, önceden baskı yapılmış bir polimer filmin her çevrimden önce kalıp boşluğuna yerleştirildiği bir prosestir. Enjeksiyon sırasında erimiş plastik filmin arka katmanını eriterek etiketi ve alt tabakayı tek bir parça hâlinde kaynaştırır. Yapıştırıcı, ikincil baskı veya proses sonrası laminasyon yoktur. Grafik, parça duvarının ayrılmaz bir parçası hâline gelir.

Teknoloji, 1990’larda margarin kapları ve süt ürünü bardakları için gıda ambalajı sektöründe ortaya çıkmıştır. O zamandan beri tüketici elektroniği, otomotiv iç trimleri, tıbbi cihaz muhafazaları ve kozmetik kaplarına yayılmıştır. Bir tereyağı kabının etiketini soyup baskının plastik duvara gömülü olduğunu fark ettiyseniz, bu IML idi.

Geleneksel enjeksiyon kalıplama sonrasında uygulanan tampon baskı² veya ısı transferli etiketlemeyle karşılaştırıldığında IML, tek çevrimde kalıcı ve çizilmeye dayanıklı bir yüzey üretir. Bunun karşılığında daha yüksek ilk kalıp maliyeti ve daha sıkı proses kontrolü gerekir. ZetarMold’da IML’yi, üretim serisi başına 100.000’den fazla parçaya ihtiyaç duyan tüketici ürünü müşterileri için çok kaviteli kalıplarda uygularız; bu hacimde parça başına ekonomi ikincil dekorasyon yerine IML’yi avantajlı kılmaya başlar.

IML Süreci Adım Adım Nasıl Çalışır?

IML prosesi, standart kalıplamaya kıyasla enjeksiyondan önce iki adım ekler ve kenetleme sırasını değiştirir. Film yüklemeden parçanın çıkarılmasına kadar her çevrimde makine içinde gerçekleşenlerin eksiksiz açıklaması aşağıdadır.

Adım 1: Film Baskısı ve Kalıpla Kesim

Dekorasyon önce rulo hâlindeki çok katmanlı filme gravür veya flekso baskıyla basılır. Tipik IML film yapısı yazdırılabilir üst katman (genellikle PP veya PET), mürekkep katmanı, bazı gıda sınıfı uygulamalarda bariyer katmanı ve arka yüzünde eriyik reçineye bağlanan bağlayıcı katmandan oluşur. Baskıdan sonra film, göz geometrisine uygun ayrı etiketler hâlinde kalıpla kesilir. Etiket boyut toleransları genellikle ±0.15 mm’dir; çok gevşekse etiket boşlukları görünür, çok sıkıysa etiket göze yerleştirilirken kırışır.

Adım 2: Robotun Kalıp İçine Yerleştirmesi

Her baskıdan önce yandan veya üstten girişli bir robot, kalıpta kesilmiş etiketi alır, etikete elektrostatik yük³ uygular ve açık kalıba yerleştirir. Statik yük filmi kavite duvarına düz biçimde sabitler. Bazı kalıplar bunu vakum kanallarıyla destekler; kavite yüzeyinin arkasındaki küçük delikler etiketi yüzeye tam oturacak şekilde çeker. Yeterli statik yük veya vakum olmadığında eriyik içeri dolarken etiket kayabilir ya da kırışabilir.

Adım 3: Kalıbı Kapatma ve Enjeksiyon

Kalıp kapanır ve enjeksiyon ünitesi kaviteyi doldurur. Eriyik sıcaklığı (PP bazlı IML için genellikle 200–240 °C), alt tabakaya saniyeler içinde bağlanan bağlayıcı katmanı etkinleştirir. Enjeksiyon hızı kritiktir: çok hızlı olursa eriyik cephesi etiketi yerinden oynatır; çok yavaş olursa bağlayıcı katman tam olarak etkinleşmez ve delaminasyon riski doğar.

Adım 4: Paketleme, Soğutma ve Çıkarma

Kavite dolduktan sonra tutma basıncı çekmeyi telafi etmek için ek malzeme ütüler. Soğutma aşaması hem altlığı hem etiket-parça bağını katılaştırır. Film hafif termal yalıtkan gibi davranıp kavite duvarından ısı çekilmesini yavaşlattığından IML parçaların çevrim süreleri standart enjeksiyondan %10–25 uzundur. Soğuduktan sonra kalıp açılır ve robot bitmiş, dekorasyonlu parçayı çıkarır.

Uygulamada etiket yerleştirmeden parça itmeye kadar tüm sıra, aynı kalıptaki standart çevrimden 1.5–3 saniye uzun sürer. 8 saniyelik çevrimde 8 gözlü kalıplarla çalışan yüksek hızlı ambalaj hattında bu fark birikir. Ancak temel ekonomik fayda, kalıp sonrası dekorasyonun — tampon baskı, kurutma, kontrol ve yeniden işleme — tamamen kaldırılmasıdır; bunlar genellikle 3–5 gün ve parça başına $0.03–0.08 ekler.

IML ile Hangi Malzemeler ve Filmler Kullanılabilir?

Malzeme uyumluluğu, IML’deki en büyük kısıttır. Alt tabaka reçinesi ile film, bağlayıcı katman üzerinden kimyasal olarak bağlanmalıdır; bu da filmin arka katmanının kalıpladığınız belirli polimer ailesine göre formüle edilmesi gerektiği anlamına gelir. Bunun yanlış yapılması delaminasyona yol açar — bu, çoğu zaman üretimden haftalar sonra termal çevrim veya düşürme testleri sırasında ortaya çıktığı için en can sıkıcı IML kusurudur.

Kapı direkt olarak etiketin üzerine yönelmiş

Dünya çapındaki IML üretiminin %70’inden fazlasında PP kullanılır. Nedenleri açıktır: PP, özel bağlayıcı katman kimyası olmadan PP esaslı IML filmlere güvenilir biçimde bağlanır, ucuzdur ve IML’nin en yaygın olduğu gıda ambalajı uygulamalarına hâkimdir. Parçanız PP ile tasarlanabiliyorsa IML basittir ve film maliyeti düşük kalır — boyuta ve baskı karmaşıklığına bağlı olarak etiket başına genellikle $0.005–0.015.

Polistiren (PS) ve ABS

PS ve ABS, modifiye bağlayıcı katmanlara sahip özel film formülasyonları gerektirir. Bağ elde edilebilir ancak proses toleransı daha düşüktür; eriyik sıcaklığı ve enjeksiyon hızı için işleme aralıkları daha dardır. Elektronik müşterileri için ABS IML muhafazalar ürettik, ancak her proje üretim takımına geçmeden önce film numunesi denemeleri gerektirdi. PP bazlı IML’ye kıyasla 2–4 haftalık ek malzeme yeterlilik süresi bekleyin.

Polikarbonat (PC) ve Mühendislik Reçineleri

PC IML mümkündür ancak yüksek proses sıcaklığı (280–320 °C) standart IML filmlerini bozabileceğinden yaygın değildir. Yüksek sıcaklığa dayanıklı özel filmler bulunur ancak PP sınıfı filmden 2–3× daha pahalıdır. Uygulama PC’nin darbe mukavemetini ve şeffaflığını gerektirmedikçe parçayı daha düşük sıcaklıklı bir reçineyle kalıplamak ve tasarımdaki ödünleri kabul etmek genellikle daha pratiktir.

Bir IML Kalıbını Standart Kalıptan Ayıran Nedir?

Bir IML kalıbı, vakum kanalları, yeniden konumlandırılmış dağıtıcılar ve çekirdek tarafından çıkarma özellikleri eklenmiş standart bir kalıptır. Bu özellikler, üretim sırasında etiket kaymasını, kırışmayı ve pim delinme hasarını önler.

Kalıp Boşluğunun Arkasındaki Vakum Kanalları

Çoğu üretim IML kalıbı, etiket tarafındaki boşluk yüzeyinin arkasında küçük vakum deliklerinden (0,3-0,5 mm çapında) oluşan bir ağ içerir. Bu delikler, kalıbın kapatılması ve enjeksiyon sırasında filmi düz tutan bir vakum devresine bağlanır. Vakum desteği olmadan, yüksek enjeksiyon hızlarında veya geniş alanlı etiketlerde statik şarj tek başına başarısız olabilir. Vakum kanalları, boşluklu ara parçaya işleme süresi ve maliyet ekler; bu, daha önce bahsettiğimiz %25-40’lık kalıp maliyet priminin önemli bir kısmıdır.

Değiştirilmiş Yolluk Konumu ve Geometrisi

Giriş konumu, eriyik akışını etiketi katlamadan veya kırıştırmadan bir kenardan diğerine süpürecek şekilde yönlendirmelidir. Standart kalıpta giriş yerleşimi dolum düzenini ve kaynak çizgisinin konumunu optimize eder. IML kalıbında giriş yerleşimi ayrıca eriyiğin doğrudan etiket yüzüne fışkırmasını önlemelidir; aksi hâlde görünür yanık izleri veya etiket kayması oluşur. Giriş izi konumu da önemlidir; izin basılı grafiği bozmaması için mümkün olduğunda dekorasyonsuz bir yüzeye denk gelmelidir.

Çıkarma Sistemi Boşluğu

İtici pimler etiket alanından geçemez. Pimler filmi delerse görünür izler bırakır ve etiket ile parça arasındaki bağı koparır. Bu kısıt, kalıp tasarımcısını tüm çıkarma işlemini maça tarafından (etiketsiz taraftan) yapmaya veya sıyırıcı plakalar ve hava üflemeli çıkarma kullanmaya zorlar. Tasarım çözülebilir; ancak enjeksiyon kalıbı tasarımı aşamasında bilinçli planlama gerektirir. İlk kalıp denemesinden sonra bu kısıt nedeniyle itici sisteminin tamamen yeniden tasarlanması gereken projeler gördük; IML kalıp tasarımına dekorasyon tedarikçisinin en baştan dahil edilmesi gerektiğini gösteren pahalı bir dersti.

Bu üç kalıp farkı — vakum kanalları, giriş geometrisi ve çıkarma yönlendirmesi — pazarlığa açık değildir. Kalıp üreticiniz takım maliyetini azaltmak için bunlardan birini atlamayı önerirse karşı çıkın. İlk takım tasarrufunun üretimde %15’i aşan hurda oranlarıyla silindiği çok fazla proje gördük.

Aylık 100’den fazla kalıp seti kapasitemiz ve her IML kalıbının tasarımını denetleyen 8 kıdemli mühendisimiz sayesinde bu özellikleri ilk günden tasarıma dahil ederiz; çünkü sonradan eklemenin yeniden işleme maliyeti, işi ilk seferde doğru yapmaktan her zaman yüksektir. 120’den fazla üretim çalışanımız ve İngilizce konuşan 30’dan fazla proje yöneticimiz sayesinde kalıp değişiklikleriyle ilgili bilgiler çeviride kaybolmaz; özel uluslararası iş ekipleri olmadan tedarikçi bulma sürecinde şaşırtıcı derecede sık rastlanan bir sorundur.

İlk kez IML satın alan birçok kişinin gözden kaçırdığı bir başka unsur kalıp bakım sıklığıdır. IML kalıbındaki vakum kanalları küçüktür (0.3–0.5 mm) ve özellikle dolgulu veya cam takviyeli malzemeler çalıştırıldığında zamanla reçine kalıntısıyla tıkanabilir. Daha sık kavite temizliği planlayın — reçineye bağlı olarak genellikle her 50,000–100,000 baskıda bir. Bu bir tasarım hatası değildir; hassas bir IML takımını çalıştırmanın beklenen bakım maliyetidir.

IML’de Hangi Proses Parametreleri En Önemlidir?

En çok önem taşıyan dört parametre enjeksiyon hızı, eriyik sıcaklığı, tutma basıncı ve kalıp sıcaklığıdır. Proses penceresinin dışına çıkan küçük sapmalar bile çökme izleri, taşma ve etiket yanık izleri gibi kusurlara neden olur.

Enjeksiyon Hızı ve Dolum Profili

Enjeksiyon hızı, etiket kusurlarına yol açma olasılığı en yüksek parametredir. Çok hızlı olduğunda eriyik cephesi etiketi kalıp boşluğu duvarından iter; çok yavaş olduğunda ise bağlama katmanı tamamen erimez ve zayıf bir bağ oluşur. Çoğu IML sürecinde çok kademeli bir dolum profili kullanılır: etiket boyunca akışı oluşturmak için başlangıçta daha yavaş, eriyik cephesi kararlı hâle geldikten sonra ise hız artırılır. Genellikle atımın ilk %30’unda standart dolum hızının %60–80’ini hedefler, ardından tam hıza çıkarız.

Erime Sıcaklığı

Eriyik sıcaklığı, filmin baskılı yüzeyini bozmadan bağlayıcı katmanı etkinleştirecek kadar yüksek olmalıdır. PP IML için 210–230 °C kullanıyoruz. 240 °C’nin aşılması, mürekkebin kavite yüzeyine silik biçimde aktarılıp sonraki parçaları kirlettiği gölgelenme riskini doğurur. Gölgelenme ilk 50 baskıda görülmeyip her çevrimde giderek biriken kusurlardandır; bu nedenle üretim sırasında kavite temizliğinin izlenmesi şarttır.

Tutma Basıncı ve Süresi

Tutma basıncı, bağlayıcı katman katılaşırken etiketin kavite duvarına sıkışık kalmasını sağlar. Basınç çok düşükse etiket kenarlardan ayrılabilir; çok yüksekse basınç, ince kesitlerde eriyiği filmin içinden geçmeye zorlayabilir. IML için genellikle standart tutma basıncının %60–80’iyle ve bunu dengelemek üzere biraz daha uzun tutma süresiyle çalışırız. Temel ölçüt kenar yapışmasıdır — etiketi köşesinden tırnağınızla soyabiliyorsanız tutma basıncı yetersizdir.

Kalıp Sıcaklığı

Kavite tarafı (etiket tarafı), filmin yüzey parlaklığını korumak için standarttan 5–10 °C daha soğuk çalışmalıdır. Maça tarafı normal sıcaklıkta çalışır. Bu fark, genel çevrim süresinden ödün vermeden etiketin bağlanmasına yardımcı olur. Üretim sahamızda bu sıcaklık farkını çok kaviteli kalıp genelinde tutarlı biçimde korumanın IML hurdasını azaltan en etkili proses kontrollerinden biri olduğunu görüyoruz.

En Yaygın IML Kusurları Nelerdir ve Bunları Nasıl Önlersiniz?

Yaygın IML kusurları arasında kırışıklıklar, kaymalar, kenar soyulması, gölgeleme ve yanık izleri bulunur; bunların hepsi yerleştirme, akış veya yapışma sorunlarından kaynaklanır. İşte üretim hattında gördüklerimiz ve her birini nasıl düzelteceğimiz.

Yukarıdaki kusurlar, kabaca IML hurdasının ‘ını oluşturur. Çoğu, ilk üç üretim serisinde enjeksiyon hızı, vakum zamanlaması ve dağıtıcı konumu ayarlanarak giderilebilir.

IML Enjeksiyon Kalıplama Hakkında Sık Sorulan Sorular

IML ile IMD arasındaki fark nedir?

IML (kalıp içi etiketleme), önceden basılmış bir filmi kalıp boşluğunun içine yerleştirir ve enjeksiyon sırasında onu alt tabakaya bağlar. IMD (kalıp içi dekorasyon), IML’nin yanı sıra kalıp içi boyama ve dekorasyonun parçaya tam olarak bağlanmayabileceği film yerleştirme kalıplama gibi teknikleri içeren daha geniş bir kategoridir.

IML takım maliyeti standart kalıplara kıyasla ne kadardır?

IML kalıpçılığı, eşdeğer boyuttaki standart bir kalıptan tipik olarak -40 daha pahalıya mal olur. Bu ek maliyet, vakum kanallarını, etiket konumlandırma özelliklerini ve otomatik bir etiket taşıma sistemini kapsar. Yüksek başlangıç maliyeti, seri üretimde kalıp sonrası dekorasyon işçiliğini ortadan kaldırarak telafi edilir.

IML gıda için güvenli ve geri dönüştürülebilir midir?

Evet. PP bazlı IML, doğrudan gıda temaslı ambalajlarda yaygın olarak kullanılır ve FDA 21 CFR ve AB Yönetmeliği 10/2011’e uyumludur. Etiket ve kap aynı polipropilen olduğu için, bitmiş parça, etiket ayrıştırmaya gerek kalmadan standart PP atık akışlarında tamamen geri dönüştürülebilir.

Kalıbı değiştirmeden etiket tasarımını değiştirebilir miyim?

Evet; bu, IML’nin en büyük operasyonel avantajlarından biridir. Kalıp boşluğu değişmediğinden yalnızca güncellenmiş görsele sahip yeni bir kalıp kesimli etiket partisi sipariş etmeniz gerekir. Serigrafi veya tampon baskı klişelerindeki değişikliklerle karşılaştırıldığında kurulum süresi ve maliyeti asgari düzeydedir.

IML’in maliyet açısından etkin olması için gereken minimum üretim hacmi nedir?

IML, üretim serisi başına yaklaşık 50.000 ila 100.000 birimde maliyet açısından etkin hale gelir. Bu eşiğin altında, kalıpçılık ek maliyeti ve etiket başına film maliyeti, ikincil dekorasyonun ortadan kaldırılmasından sağlanan tasarruflarla telafi edilmez. Yıllık hacminiz 50.000 parçanın altındaysa, pad baskı veya ısı transferli etiketleme tipik olarak dekore edilmiş parça başına daha düşük toplam maliyet sağlar. Ancak, marka görünümünün daha yüksek birim maliyeti haklı çıkardığı tüketici elektroniği ve premium ambalajlarda, IML daha düşük hacimlerde bile mantıklı olabilir.
