Что такое механизм извлечения стержня при литье под давлением?

Механизм извлечения стержня¹ при литье под давлением отводит внутренние стержни, позволяя извлекать детали с поднутрениями, внутренней резьбой и боковыми отверстиями, которые невозможно сформировать при обычном направлении раскрытия формы. Без него производителям пришлось бы выполнять дорогостоящие вторичные операции, а многие сложные геометрические формы нельзя было бы серийно выпускать вовсе. По опыту ZetarMold, механизм извлечения стержня входит в тройку функций, отличающих хорошую конструкцию пресс-формы от превосходной.

Что такое стержневая тяга в литье под давлением?

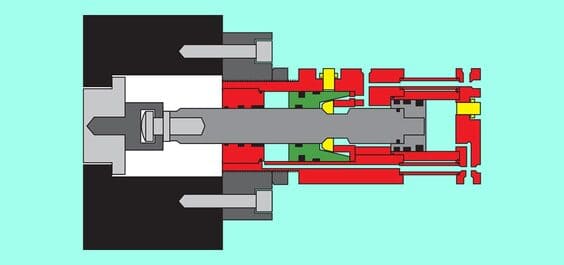

Механизм извлечения стержня представляет собой подвижную секцию пресс-формы, которая отводится перед выталкиванием детали, освобождая поднутрения, внутреннюю резьбу, боковые отверстия или углубленные пазы. Во время впрыска стержень удерживается на месте, а перед раскрытием формы или в его процессе отводится, чтобы деталь можно было свободно вытолкнуть. На практике такие механизмы приводятся гидроцилиндрами, механическими наклонными пальцами² или пневматическими системами.

Выбор зависит от требуемого усилия, ограничений по времени цикла и геометрии детали. На нашем заводе в Шанхае мы регулярно создаем пресс-формы с до восьми независимых выдвижных сердечников на одном инструменте для автомобильных и медицинских компонентов.

Механизм извлечения знака отличается от стандартной системы выталкивания. Толкатели выталкивают деталь из формы после ее открытия, а механизм извлечения отводит внутренние формующие элементы до или во время открытия пресс-формы. Последовательность «сначала отвод знака, затем открытие формы и выталкивание» позволяет формовать поднутрения без повреждения детали. Такие механизмы особенно распространены в автомобильных разъемах, корпусах медицинских устройств и потребительской электроники, а также в любых изделиях, где внутренние зажимы, защелки или резьбовые вставки формуются непосредственно в детали, а не устанавливаются отдельной операцией.

Зачем используется выдвижение сердечника в литье под давлением?

Основная причина проста: стандартные пресс-формы для литья под давлением могут выпускать только детали, не имеющие элементов, перпендикулярных направлению раскрытия формы. Любой поднутрение, внутренняя резьба или боковое отверстие требуют механизма для отвода формирующей стали перед извлечением детали. Без выдвижения сердечника производители сталкиваются с тремя плохими альтернативами. Во-первых, перепроектировать деталь, чтобы устранить поднутрения, — что часто ухудшает функциональность. Во-вторых, добавить дополнительную механическую обработку для создания элемента после формования — что увеличивает стоимость, время и потенциальные вариации качества. В-третьих, использовать съемную вставку, которую оператор вручную устанавливает и извлекает каждый цикл — что резко замедляет производство и приводит к нестабильности. Выдвижение сердечника решает все три проблемы одновременно.

Элемент формуется на месте с высокой точностью, время цикла остается автоматизированным, и не требуется дополнительных операций. Для крупносерийного производства сложных деталей окупаемость оснастки с выдвижным сердечником обычно достигается в течение первых 10 000–50 000 циклов, в зависимости от сложности детали.

Какие типы механизмов выдвижения сердечника существуют в литье под давлением?

При литье под давлением применяют три основных типа привода механизма извлечения стержня: гидравлический, механический и пневматический. У каждого есть свои преимущества, а выбор зависит от требуемого усилия, ограничений по времени цикла, размера формы и условий обслуживания. Гидравлический механизм извлечения стержня³ наиболее распространен в средних и крупных формах и при больших усилиях. Гидроцилиндры устанавливаются на форме и подключаются к гидросистеме машины. Они создают высокое усилие отвода — обычно от 5 до 50+ тонн — и подходят для крупных стержней, многогнездных форм и случаев, когда перед отводом необходимо преодолеть значительное давление выдержки. Главные преимущества — большое усилие и точное регулирование скорости.

Недостатки — возможная утечка масла (что критично в чистых помещениях), несколько более медленный отклик по сравнению с механическими системами и необходимость гидравлических линий, усложняющих установку формы.

Механический механизм извлечения стержня использует наклонные пальцы (также называемые роговыми), толкатели или рычажные передачи, приводимые самим движением раскрытия формы. При раскрытии наклонный палец заставляет ползун стержня перемещаться вбок. Внешний источник энергии не нужен: механизм срабатывает автоматически. Такие системы оптимальны для малых и средних форм с умеренной глубиной поднутрения, обычно менее 30 mm. Они надежны, неприхотливы в обслуживании и не увеличивают время цикла, поскольку стержень отводится одновременно с раскрытием формы. Однако ход ограничен геометрией наклонного пальца, а усилие — усилием раскрытия формы.

Они также требуют точной механической обработки — плохо подогнанный угловой штифт быстро износится и создаст облой на детали. В нашей мастерской по изготовлению пресс-форм мы используем механическое выдвижение сердечника примерно в 40% наших пресс-форм — особенно для корпусов потребительской электроники и небольших автомобильных разъемов, где глубина поднутрения невелика, а скорость цикла критически важна.

Пневматический механизм извлечения стержня использует сжатый воздух для привода небольших цилиндров. Пневматические системы чистые, поскольку не содержат гидравлического масла, быстро срабатывают и сравнительно недороги. Они лучше всего подходят для задач с малым усилием: небольших стержней, тонкостенных элементов или микролитья, где требуемое усилие отвода не превышает 500 kg. Ограничивающий фактор — усилие: сжатый воздух при обычном заводском давлении 6–8 bar не способен создать тягу, необходимую для крупных стержней или выдержки под высоким давлением. Кроме того, колебания давления воздуха могут вызывать нестабильное положение стержня, если заводская пневмосеть плохо отрегулирована.

Как вытягивание сердечника влияет на конструкцию и стоимость пресс-формы?

В этом разделе рассматривается влияние механизма извлечения стержня на конструкцию и стоимость формы, а также на качество, сроки и риски выбора поставщика. Такой механизм усложняет форму, добавляя подвижные стальные детали, запирающие поверхности, пространство для хода, изнашиваемые компоненты и управление последовательностью. Помимо базовых этапов литья под давлением, для формы с извлечением стержня необходимо проверить синхронизацию, устойчивость к боковой нагрузке, охлаждение вокруг ползуна и доступ для обслуживания. Дополнительные затраты оправданы, если механизм устраняет вторичную механическую обработку или позволяет формовать иначе невозможную геометрию.

Выталкивающие механизмы создают внутреннюю сталь, которую трудно достичь стандартными охлаждающими каналами. В большинстве случаев используются вставки из бериллиевой меди или конформное охлаждение (через 3D-печатные вставки формы) для сохранения времени цикла. Без достаточного охлаждения вокруг выталкивающего механизма время цикла увеличивается на 20–40%. В отношении затрат, один гидравлический выталкивающий механизм обычно добавляет $2,000–$8,000 к стоимости формы, зависящей от размера и сложности. Полная многопозиционная система выталкивающих механизмов на сложной форме автомобильного соединителя может добавить $15,000–$40,000. Однако, когда учитываются исключённые дополнительные операции — которые могут стоить $0.50–$5.00 за деталь — период возврата обычно измеряется неделями для программ с большим объёмом.

Когда следует использовать выдвижение сердечника при литье под давлением?

Выталкивающий механизм полезен, когда деталь имеет подрезы, боковые отверстия, внутренние резьбы, байонетные элементы или защёлкивающиеся соединения, которые блокируют прямую выталкивание. Самые явные случаи использования — элементы, которые в противном случае требовали сверления, отвинчивания, ручных вставок или перепроектирования. Если дополнительная операция добавляет значительную стоимость или допуск элемента должен оставаться точным, выталкивающий механизм внутри формы обычно является лучшим производственным выбором.

Такие элементы можно получить сверлением после литья, но это увеличивает суммарную погрешность и время цикла. Поднутренные защелки и фиксаторы. В бытовой электронике, медицинских устройствах и автомобильных интерьерах часто используются защелки для сборки. Если они направлены внутрь, сформовать их за одну операцию можно только с помощью механизмов извлечения стержня. Многокомпонентные детали и изделия со вставками. При обливке металлических вставок или электронных компонентов такие механизмы точно удерживают вставку во время впрыска и освобождают ее, не повреждая отлитый материал.

Как правило, от нашей инженерной команды: если элемент добавляет более $0.10 на деталь в дополнительных затратах, или если позиционное допущение должно быть менее 0.1 мм, выталкиватель в пресс-форме почти всегда является правильным выбором.

Какие распространенные проблемы возникают с выдвижением сердечника при литье под давлением?

Механизмы извлечения стержня эффективны, но создают виды отказов, отсутствующие в стандартных формах. Заблаговременное понимание этих проблем помогает при проектировании формы и настройке процесса. Облой по линии разъема — самый распространенный дефект. Если ползун стержня ненадежно заперт относительно полости во время впрыска, высокое давление выдержки проталкивает материал в зазор. Даже зазор 0,02 mm может вызвать заметный облой. Для профилактики необходимы точная обработка износостойких пластин, достаточное усилие запирания и регулярное обслуживание скользящих поверхностей. Преждевременный износ. За один производственный цикл ползуны срабатывают тысячи раз. Скользящие поверхности, особенно в системах с механическими наклонными пальцами, постепенно изнашиваются. По мере износа зазоры растут и появляется облой.

Необходимы износостойкие пластины из закаленной стали (HRC 50+) и регулярная смазка. В ZetarMold мы предусматриваем сменные износостойкие пластины во всех формах с извлечением стержня, чтобы при обслуживании не приходилось повторно обрабатывать основное основание формы. Ошибки синхронизации. Стержень должен отводиться в нужный момент последовательности раскрытия формы. Если он отводится слишком рано, пока материал еще мягкий, деталь деформируется. Если слишком поздно, когда форма уже раскрылась настолько, что нагружает поднутрение, деталь трескается или повреждается стержень. Современные машины для литья под давлением выполняют программируемые последовательности извлечения, а старые требуют точной механической синхронизации с концевыми выключателями.

Недостаточное охлаждение вокруг стержней. Механизмы извлечения занимают место, где обычно проходят каналы охлаждения. Плохое охлаждение в зоне стержня увеличивает время цикла, вызывает утяжины и нестабильность размеров, особенно на толстостенных участках рядом с формуемыми таким способом элементами.

Как проектировать для выдвижения сердечника при литье под давлением?

Правильную систему извлечения стержня планируют при проектировании детали, а не тогда, когда компоновка формы почти завершена. До резки стали инженеры должны подтвердить направление и ход отвода, угол запирания, уклоны, охлаждение и доступное пространство вокруг узла шнековой машины для литья под давлением. Раннее взаимодействие инженеров изделия и конструкторов формы предотвращает облой, задиры, ненадежное запирание и длительный цикл.

Это особенно важно для текстурированных или полированных поверхностей с повышенным коэффициентом трения. Поддерживайте равномерную толщину стенок. Стальные элементы механизмов извлечения изменяют течение материала. При значительном изменении толщины стенки вокруг такого элемента на лицевой стороне появляются утяжины. Обеспечьте равномерную толщину или компенсируйте толстые участки ребрами. Предусмотрите доступ для охлаждения. При проектировании формы обеспечьте подвод охлаждающих каналов к зоне стержня. Внутри стержня или рядом с ним могут потребоваться перегородки, барботеры или тепловые трубки. Недостаточное охлаждение — главная причина увеличения времени цикла в формах с извлечением стержня.

Предусмотрите сменные изнашиваемые компоненты. Каждая форма с извлечением стержня должна иметь сменные износостойкие пластины, направляющие и запирающие блоки. Их износ ожидаем. Возможность замены превращает многодневный ремонт формы в двухчасовую операцию обслуживания. При поиске поставщика литья под давлением для проекта с извлечением стержня убедитесь, что до изготовления формы анализ DFM отдельно охватывает реализуемость механизма, планирование износа и стратегию охлаждения.

Часто задаваемые вопросы

Чем отличаются боковые стержни от наклонных толкателей в литье под давлением?

Выдвижные знаки и наклонные толкатели создают поднутрения, но работают по-разному. Выдвижные знаки линейно втягиваются в форму и подходят для глубоких поднутрений, внутренней резьбы и глухих отверстий. Наклонные толкатели при извлечении поворачиваются наружу под углом, поэтому лучше подходят для неглубоких наружных поднутрений. Выдвижные знаки обрабатывают более глубокие элементы, но требуют больше места в форме и внешнего привода. Наклонные толкатели компактнее, но ограничены глубиной и углом поднутрения. На практике многие серийные формы сочетают оба механизма для эффективного формирования сложной геометрии и снижения себестоимости детали.

Насколько механизм извлечения сердечника увеличивает стоимость пресс-формы?

Привод знака обычно увеличивает базовую стоимость формы на 15-30%. Один гидравлический привод на средней форме стоит около $2,000-$8,000, а полная многоосевая система для сложного автомобильного разъёма добавляет $15,000-$40,000. Инвестиции компенсируются исключением вторичных операций стоимостью $0.50-$5.00 на деталь. Для крупных программ окупаемость обычно достигается за 10,000-50,000 циклов. Покупателям следует оценивать совокупную стоимость владения, включая амортизацию оснастки и экономию на детали, а не только начальную цену формы.

Можно ли применять боковой отвод знаков со всеми пластиками?

Да, боковое извлечение стержня совместимо со всеми термопластичными материалами. Однако выбор механизма существенно зависит от материала. Стеклонаполненные материалы, такие как PA6-GF30, создают более высокое давление выдержки и требуют гидравлического извлечения стержня с надёжными запирающими механизмами для предотвращения облоя. Мягкие гибкие материалы, такие как TPE или TPU, могут допускать механическое или пневматическое извлечение, поскольку материал немного деформируется при отводе стержня. Для высокотемпературных конструкционных пластмасс, таких как PEEK или PPS, могут потребоваться специальные термостойкие компоненты механизма извлечения стержня, обеспечивающие надёжность при длительном серийном производстве.

Какого обслуживания требует пресс-форма с выдвижным знаком?

Формы с извлекаемыми знаками требуют более частого обслуживания, чем стандартные формы, из-за дополнительных подвижных компонентов. Основные операции включают смазку скользящих поверхностей каждые 50,000-100,000 циклов, замену износных пластин каждые 200,000-500,000 циклов, проверку гидравлических уплотнений на утечки и контроль временной последовательности в программируемых системах. Применение сменных изнашиваемых компонентов упрощает обслуживание и сводит к минимуму простой производства. При надлежащем обслуживании форма с извлекаемыми знаками может надежно отработать более одного миллиона циклов. Разработка графика профилактического обслуживания на этапе проектирования формы помогает избежать внеплановых остановок и существенно продлевает срок службы оснастки.

Нужно ли извлечение знака для литьевых деталей с резьбой?

Для внутренней резьбы — да. Для точного профиля почти всегда нужен вывод сердечника, обычно вывинчиваемый. Сердечник формирует резьбу, затем вывинчивается или складывается до выталкивания. Для наружной резьбы возможна разъемная полость. При допуске резьбы менее 0.1mm предпочтителен вывинчиваемый сердечник с гидромотором или рейкой. Альтернатива — обливка резьбовых вставок, но она добавляет материал и операцию.

Как механизм выдвижения сердечника влияет на время цикла литья под давлением?

Механические приводы знаков не увеличивают цикл, поскольку отводятся одновременно с раскрытием формы. Гидравлические приводы добавляют 2-5 секунд на каждый отвод и фиксацию, пневматические — 1-2 секунды. Общее влияние зависит от числа приводов и последовательного или одновременного срабатывания. Часто добавленное время меньше длительности исключённых вторичных операций, например сверления боковых отверстий или нарезания резьбы. Для точной оценки инженерам следует сравнивать полный цикл с учётом всех операций после литья.

Какова максимальная глубина поднутрения, достижимая с помощью выдвижного сердечника?

Фиксированного максимума нет, однако практические ограничения зависят от типа механизма и размера пресс-формы. Механические системы с наклонными пальцами надёжно работают с поднутрениями глубиной до 30mm. Гидравлические системы позволяют обрабатывать поднутрения глубиной 50mm и более, а в специализированных применениях — до 100mm. Более глубокие поднутрения требуют более крупных механизмов, большего пространства в пресс-форме и повышают стоимость. Для очень глубоких поднутрений может потребоваться двухступенчатый отвод, чтобы предотвратить повреждение детали при отводе сердечника. Угол поднутрения также имеет значение: более крутые углы уменьшают требуемый ход отвода. Обсудите конкретную геометрию с инженером по оснастке на раннем этапе проектирования.

Можно ли дооснастить существующую пресс-форму механизмом извлечения сердечника?

В большинстве случаев нет. Для извлечения сердечника в основании пресс-формы требуется место под ползуны, цилиндры, направляющие и замковые поверхности. В пресс-форме, изначально спроектированной без этого механизма, такого места обычно нет. Модернизация требует переделки значительной части пресс-формы и часто стоит 60-80% новой. Гораздо выгоднее предусмотреть извлечение сердечника на этапе исходного DFM и проектирования. Если дорожная карта изделия включает элементы с поднутрениями, укажите это заранее, чтобы конструктор сразу выделил необходимое место в основании.
