- Obliczenie tonażu ma kluczowe znaczenie: dokładne wyznaczenie siły zwarcia jest niezbędne, aby zapobiegać wadom wyprasek, takim jak wypływki lub niedolewy, oraz chronić formę wtryskową i maszynę przed uszkodzeniem.
- Podstawowy wzór: główne obliczenie brzmi: siła zwarcia (Tons) = pole rzutu (in²) × współczynnik materiałowy (tons/in²). Zapewnia to wartość bazową przed uwzględnieniem innych zmiennych.
- Kluczowa jest powierzchnia rzutu: największy wpływ na wymagany tonaż ma powierzchnia rzutu części i układu kanałów, czyli ich dwuwymiarowy cień prostopadły do kierunku zwarcia.
- To więcej niż reguła praktyczna: chociaż ogólna reguła praktyczna (np. 2-5 tons/in²) jest dobrym punktem wyjścia, czynniki takie jak lepkość materiału, grubość ścianki, długość drogi płynięcia i złożoność części wymagają korekt w celu uzyskania precyzyjnego wyniku obliczeń.
Czym jest obliczanie siły zamykania formy wtryskowej?
Obliczanie tonażu zacisku formy wtryskowej to proces inżynierski służący do określenia minimalnej siły zwarcia, jaką wtryskarka musi wywierać, aby utrzymać formę zamkniętą podczas fazy wtrysku — zwykle od 2 do 10 ton na cal kwadratowy rzutu części.1 Siła ta, mierzona w tonach amerykańskich, jest niezbędna do przeciwstawienia się ogromnemu ciśnieniu stopionego tworzywa wtryskiwanego do gniazda formy. W naszej fabryce ZetarMold przekonaliśmy się, że precyzyjne obliczenie tonażu stanowi pierwszą linię obrony przed wieloma problemami produkcyjnymi. Zaniżenie wartości prowadzi do powstawania wypływek, gdy tworzywo wydostaje się przez linię podziału, powodując wady i straty. Zawyżenie może natomiast uszkodzić delikatne elementy formy, utrudnić odpowietrzanie i niepotrzebnie zwiększyć zużycie energii oraz koszty operacyjne. Nasi inżynierowie, dysponujący ponad 20-letnim doświadczeniem, wykorzystują sprawdzone wzory, zaawansowane oprogramowanie i dane empiryczne z 45 wtryskarek, aby dobrać idealny tonaż dla każdego z ponad 400 przetwarzanych przez nas materiałów, zapewniając optymalną jakość części i długą żywotność narzędzi.
„Część o powierzchni rzutu 50 cali kwadratowych, formowana wtryskowo z ABS, może wymagać siły zwarcia wynoszącej 250 ton”.True
Akrylonitryl-butadien-styren (ABS) ma zwykle współczynnik siły zwarcia około 5 tons/in². Pomnożenie powierzchni rzutu (50 in²) przez ten współczynnik (5 tons/in²) daje wymaganą siłę zwarcia 250 tons. Jest to standardowe obliczenie bazowe stosowane w branży.
„Kalkulator ciśnienia wtrysku i siła zamykania to jedno i to samo.”False
Siła zamykania utrzymuje formę w położeniu zamkniętym (mierzy się ją w tonach), natomiast ciśnienie wtrysku jest siłą wtłaczającą stopione tworzywo do formy (mierzoną w PSI). Siła zamykania musi być większa od ciśnienia wywieranego przez tworzywo wewnątrz gniazda, aby zapobiec otwarciu formy.

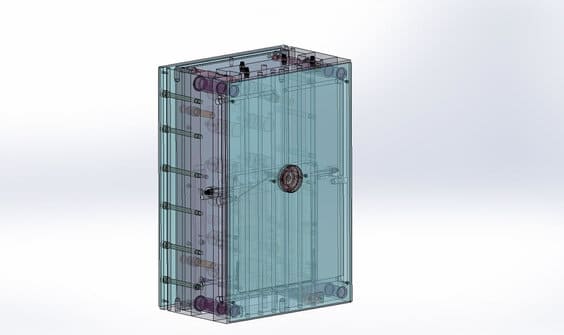

Jak działa obliczanie siły zamykania formy wtryskowej?
Obliczanie siły zwarcia formy wtryskowej polega na systematycznym określeniu sił działających w formie podczas wtrysku — proces ten obejmuje 3 kluczowe etapy. Obliczenie zapewnia, że wybrana maszyna może wytworzyć dostateczną siłę zwarcia, aby przeciwstawić się sile rozwarcia wywołanej ciśnieniem wtrysku działającym na powierzchnię detalu. W ZetarMold proces ten skrupulatnie łączy obliczenia teoretyczne z doświadczeniem praktycznym.
Pierwszym etapem jest określenie powierzchni rzutu. Nie jest to całkowita powierzchnia części, lecz dwuwymiarowy obrys części i jej kanałów wlewowych widziany w kierunku działania zacisku. Wartość oblicza się w calach kwadratowych (lub cm²) i jest ona najważniejszą zmienną we wzorze. W przypadku prostej części prostokątnej jest to iloczyn długości i szerokości. Dla złożonych geometrii dokładny pomiar uzyskujemy za pomocą oprogramowania CAD.
Drugi etap polega na doborze współczynnika siły zwarcia. Wartość ta, wyrażona w tonach na cal kwadratowy, jest stałą właściwą dla używanego materiału termoplastycznego. Odzwierciedla opór materiału podczas przepływu (lepkość2) oraz jego zachowanie pod ciśnieniem. Na przykład łatwo płynący materiał, taki jak polistyren (PS), może mieć współczynnik 2–3 tony/cal², natomiast sztywny materiał o dużej lepkości, taki jak poliwęglan (PC), może wymagać 5–7 ton/cal².
Ostatnim etapem jest samo obliczenie: powierzchnia rzutu (cal²) × współczynnik siły zwarcia (tony/cal²) = wymagany tonaż. Jest to jednak tylko punkt wyjścia. Następnie nasi inżynierowie stosują współczynniki korekcyjne zależne od złożoności części, grubości ścianki oraz stosunku długości drogi płynięcia do grubości (L/T). Bardzo cienka ścianka lub długa droga płynięcia zwiększa wymagane ciśnienie wtrysku, a tym samym wymaga większej siły zwarcia, aby forma pozostała szczelnie zamknięta. Takie kompleksowe podejście zapobiega wadom i pozwala przypisać każdy projekt do najbardziej wydajnej maszyny w naszym zakładzie.
Jakie są kluczowe parametry przetwórstwa?
Kluczowymi parametrami przetwórczymi służącymi do obliczania tonażu formy wtryskowej są współczynnik siły zamykania materiału, który może wynosić od 2 do 8 ton/cal², pole rzutu części oraz lepkość stopu materiału, która może różnić się o ponad 100% między poszczególnymi gatunkami polimerów. Te trzy czynniki stanowią podstawę każdego dokładnego obliczenia tonażu. Choć podstawowy wzór daje solidne oszacowanie, prawdziwie zoptymalizowany proces wymaga dokładniejszej analizy kilku wzajemnie powiązanych zmiennych. W ZetarMold skrupulatnie dokumentujemy i analizujemy te parametry dla każdego cyklu produkcyjnego, aby budować wiarygodną bazę danych wspierającą przyszłe projekty.
Poniższa tabela przedstawia najważniejsze parametry uwzględniane przez naszych inżynierów podczas uruchamiania nowego projektu formowania. Zrozumienie wzajemnych zależności między tymi elementami ma zasadnicze znaczenie dla uzyskania stabilnego procesu, wysokiej jakości części i maksymalnej wydajności. Na przykład wyższa temperatura stopionego tworzywa może obniżyć jego lepkość, co może nieznacznie zmniejszyć wymagany tonaż. Z kolei konstrukcja z długimi, cienkimi odcinkami (wysoki stosunek L/T) radykalnie zwiększa ciśnienie potrzebne do wypełnienia części i wymaga znacznego zwiększenia siły zwarcia, aby zapobiec wypływkom.3
| Parametr | Wartość/zakres | Uwagi |
|---|---|---|
| Współczynnik siły zwarcia | 2–10 ton/cal² | Stała właściwa dla materiału. Niska dla materiałów łatwo płynących (PS, PP), wysoka dla materiałów sztywnych (PC, PEEK). |
| Powierzchnia rzutu | Zmienna (np. 10 – 500 in²) | Pole rzutu 2D części i układu kanałów wlewowych. Główny czynnik określający wymaganą siłę zwarcia. |
| Grubość ścianki | 0.5mm – 5mm+ | Cieńsze ścianki wymagają wyższego ciśnienia wtrysku, a zatem większej siły zwarcia. Ścianka 1mm może wymagać o 30% większej siły niż ścianka 3mm. |
| Stosunek długości przepływu do grubości (L/T) | 50:1 do 400:1 | Wysoki współczynnik oznacza długą, trudną drogę napełniania, wymagającą wyższego ciśnienia i większej siły zwarcia. |
| Ciśnienie wtrysku | 5,000 – 30,000 PSI | Ciśnienie wtłaczające tworzywo do formy. Siła zamykania musi przeciwdziałać temu ciśnieniu. |
| Temperatura topnienia | 180°C – 410°C (356°F – 770°F) | sektorze, na przykład części takie jak panele wykończenia wnętrza, komponenty deski rozdzielczej i obudowy oświetlenia mają duże powierzchnie rzutu i powierzchnie kosmetyczne. Dokładna siła docisku jest kluczowa, aby zapobiec wypływkom, które stanowiłyby wadę kosmetyczną, oraz aby zapewnić stabilność wymiarową dla idealnego dopasowania. W |
| Typ i położenie przewężki | N/A (zależnie od projektu) | Wpływa na rozkład ciśnienia w gnieździe, oddziałując na ryzyko wypływek lub niedolewów. |
Nasi inżynierowie procesu w ZetarMold nie analizują tych wartości w oderwaniu od siebie. Korzystają z oprogramowania Moldflow, aby zobrazować zachowanie stopionego tworzywa w konkretnych warunkach. Pozwala to przewidywać rozkład ciśnienia, identyfikować potencjalne gorące punkty i dopracować obliczenie wymaganej siły zwarcia jeszcze przed rozpoczęciem obróbki stali. Takie wyprzedzające działanie oszczędza klientom czas i pieniądze, eliminując kosztowne korekty metodą prób i błędów na hali produkcyjnej. Dzięki tej dbałości o szczegóły skutecznie formujemy złożone detale z wymagających materiałów każdego dnia.
Jakie są zalety i wady?
Główną zaletą precyzyjnego obliczenia tonażu jest uzyskanie powtarzalnej produkcji części wysokiej jakości, natomiast główną wadą pozostaje złożoność i ryzyko nadmiernego przewymiarowania, które może zwiększyć zużycie energii i zużycie maszyn. Prawidłowe obliczenie wymaga zachowania równowagi. W ZetarMold przekonaliśmy się, że czas poświęcony z góry na dokładne obliczenia zwraca się wielokrotnie dzięki uniknięciu problemów zatrzymujących produkcję. Jest to podstawowa zasada naszej filozofii produkcji opartej na procesie.
Korzyści są wymierne i bezpośrednio wpływają na rentowność. Najważniejsze jest zapobieganie wadom. Prawidłowy tonaż utrzymuje formę w pełni zamkniętą, eliminuje wypływki i zapewnia całkowite wypełnienie gniazda, zapobiegając niedolewom.4 Drugą korzyścią jest ochrona formy i maszyny. Nadmierna siła może zgnieść delikatne elementy formy, uszkodzić powierzchnie linii podziału oraz nadmiernie obciążyć kolumny i układy hydrauliczne maszyny. Zastosowanie *prawidłowej* siły wydłuża żywotność zarówno narzędzia, jak i maszyny. Ostatnią korzyścią jest optymalizacja zużycia energii. Większa maszyna zużywa znacznie więcej energii elektrycznej. Dzięki dokładnemu obliczeniu tonażu możemy przydzielić zadanie najmniejszej odpowiedniej maszynie spośród 45 urządzeń, minimalizując koszt energii na część.
| Zalety dokładnego obliczenia | Wady niedokładnych obliczeń |
|---|---|
| Zapobiega wypływkom, niedolewom i zapadnięciom. | Prowadzi do wysokiego poziomu braków i marnotrawstwa materiału. |
| Chroni linie podziału formy i jej komponenty. | Może uszkodzić formę lub spowodować jej przedwczesne zużycie. |
| Wydłuża okres eksploatacji wtryskarki. | Powoduje nadmierne naprężenia elementów maszyny. |
| Optymalizuje zużycie energii dzięki zastosowaniu maszyny o odpowiedniej wielkości. | Powoduje straty energii i zwiększa koszty operacyjne. |
| Zapewnia prawidłowe odpowietrzanie gazów z gniazda formy. | Może zatrzymywać gaz, prowadząc do przypaleń i niepełnego wypełnienia. |
Wady wynikają przede wszystkim z błędnych obliczeń. Ostrożny inżynier może znacznie zawyżyć wymaganą siłę zwarcia „na wszelki wypadek”. Choć może to zapobiec wypływkom, powoduje inne problemy. Nadmierna siła zwarcia może ograniczyć kanały odpowietrzające, które mają odprowadzać powietrze z gniazda. Powietrze uwięzione i sprężone przez napływające tworzywo może się przegrzać i powodować przypalenia detalu. Może również wytworzyć przeciwciśnienie uniemożliwiające pełne wypełnienie. Dlatego nasz zespół nie opiera się wyłącznie na prostym wzorze; wykorzystuje dwie dekady doświadczenia, aby uwzględnić niuanse każdej konstrukcji i kombinacji materiałów oraz znaleźć optymalny punkt zapewniający doskonałe detale przy maksymalnej wydajności.
Jakie są typowe wady i jak im zapobiegać?
Najczęstsze wady związane z nieprawidłowym tonażem to wypływki, niedolewy i przypalenia — wszystkim można zapobiec dzięki dokładnemu obliczeniu siły zamykania i kontroli procesu. Wady te są bezpośrednim fizycznym dowodem braku równowagi między siłą zamykania utrzymującą formę w stanie zamkniętym a ciśnieniem wtrysku wtłaczającym do niej tworzywo. Nasz zespół kontroli jakości w ZetarMold jest przeszkolony do natychmiastowego rozpoznawania tych problemów, a inżynierowie procesu dokładnie wiedzą, jak prześledzić je do przyczyny źródłowej, która często zaczyna się od początkowego ustawienia tonażu.
Wypływka jest najbardziej oczywistym objawem niewystarczającego tonażu zacisku. Ma postać cienkiej, niepożądanej warstwy tworzywa wzdłuż linii podziału formy lub wokół wypychaczy. Powstaje, gdy ciśnienie wtrysku jest na tyle wysokie, że fizycznie rozsuwa obie połówki formy, tworząc szczelinę, przez którą wydostaje się stopione tworzywo. Sposób zapobiegania jest prosty: należy zwiększać tonaż zacisku małymi krokami, aż wypływka zniknie. Właściwym rozwiązaniem jest jednak prawidłowe obliczenie wartości od samego początku.
Z kolei niedolew, czyli niepełne wypełnienie, może czasami być objawem *nadmiernego* tonażu zacisku. Choć jego główną przyczyną jest często zbyt mała ilość materiału lub niewystarczająca prędkość wtrysku, zbyt duża siła zwarcia może zamknąć kanały odpowietrzające formy. Są to niewielkie kanały, które umożliwiają ujście powietrza z gniazda podczas napływania tworzywa. Jeśli zostaną zaciśnięte, uwięzione powietrze działa jak poduszka i uniemożliwia tworzywu dotarcie do najdalszych punktów gniazda. Rozwiązaniem jest zmniejszenie tonażu zacisku do obliczonego poziomu optymalnego, co umożliwi prawidłowe działanie odpowietrzeń.
| Wada | Główna przyczyna związana z siłą zwarcia | Metoda zapobiegania |
|---|---|---|
| Wypływka | Niewystarczająca siła zwarcia dla danego ciśnienia wtrysku. | Zwiększyć siłę zwarcia. Ponownie obliczyć wymaganą siłę na podstawie rzeczywistego ciśnienia wtrysku i pola rzutu. |
| Krótki strzał / Niepełne wypełnienie | Nadmierna siła zamykania zgniatająca odpowietrzenia formy i zatrzymująca powietrze. | Zmniejsz tonaż zamykania do obliczonej minimalnej wymaganej wartości. Upewnij się, że odpowietrzenia są czyste i mają właściwe wymiary. |
| Przypalenia (efekt Diesla) | Przegrzanie uwięzionego powietrza wskutek sprężania, często spowodowane zablokowaniem odpowietrzeń przez nadmierną siłę zwarcia. | Zoptymalizować siłę zamykania, aby umożliwić prawidłowe odpowietrzanie. Poprawić konstrukcję i położenie odpowietrzeń. |
| Wypaczenie | Nierównomierny rozkład ciśnienia, czasami nasilany przez nadmierną i nierówną siłę zwarcia. | Zastosuj prawidłową i równomierną siłę zwarcia. Zoptymalizuj położenie przewężki oraz parametry procesu, aby zapewnić równomierne napełnianie. |
| Zgniecione elementy formy | Rażąco nadmierna siła zwarcia działająca na formę. | Ściśle przestrzegaj obliczonych wartości siły zwarcia. Nigdy nie przekraczaj maksymalnej znamionowej siły zwarcia formy. |
„Zwiększenie grubości ścianki części z 1mm do 3mm może zmniejszyć wymaganą siłę zwarcia.”True
Grubsze ścianki stawiają mniejszy opór przepływowi, obniżając ciśnienie wtrysku wymagane do wypełnienia części. Ponieważ siła zwarcia musi przeciwdziałać ciśnieniu wtrysku, niższe wymagane ciśnienie bezpośrednio przekłada się na mniejszą wymaganą siłę zwarcia, często nawet o 30–50%.
„Praktyczna reguła 4 ton/in² ma uniwersalne zastosowanie do wszystkich materiałów.”False
Jest to niebezpieczne uproszczenie. Materiał o małej lepkości, taki jak polistyren, może wymagać zaledwie 2 ton/cal², natomiast wysokolepki PEEK wzmacniany włóknem szklanym może wymagać 8–10 ton/cal². Stosowanie uniwersalnej reguły orientacyjnej bez uwzględnienia konkretnego materiału jest częstą przyczyną wad formowania.
Gdzie wykorzystuje się obliczanie tonażu formy wtryskowej?
Obliczanie siły zwarcia formy wtryskowej stosuje się w każdej branży korzystającej z elementów z tworzyw sztucznych — od wielkoseryjnych dóbr konsumpcyjnych po krytyczne komponenty motoryzacyjne i medyczne. Wymagana dokładność obliczeń jest wprost proporcjonalna do znaczenia końcowego zastosowania detalu. Zróżnicowana baza klientów ZetarMold sprawia, że stale stosujemy te zasady do szerokiego spektrum produktów, z których każdy ma własne wymagania dotyczące tolerancji, właściwości materiału i wykończenia estetycznego. Wymagana siła zwarcia to podstawowy parametr określający, która z naszych 45 maszyn nadaje się do danego projektu — czy będzie to mała prasa 50-tonowa do drobnych złączy elektronicznych, czy duża maszyna 1500-tonowa do zderzaków samochodowych.
Na przykład w sektorze motoryzacyjnym części takie jak wewnętrzne panele wykończeniowe, elementy deski rozdzielczej i obudowy oświetlenia mają duże powierzchnie rzutu oraz powierzchnie dekoracyjne. Dokładny tonaż ma kluczowe znaczenie dla zapobiegania wypływkom, które powodowałyby odrzut ze względów estetycznych, oraz dla zapewnienia stabilności wymiarowej i idealnego dopasowania. W branży medycznej części takie jak cylindry strzykawek czy obudowy urządzeń diagnostycznych są często wykonywane z tworzyw konstrukcyjnych w pomieszczeniach czystych. Precyzyjny tonaż jest tu bezwzględnie wymagany, aby zagwarantować integralność części, zapobiec zanieczyszczeniom powodowanym przez wypływki i utrzymać zwalidowane okno procesowe wymagane do zgodności z przepisami. Poniższa tabela przedstawia kilka przykładów zastosowania obliczeń tonażu w różnych branżach.
| Przemysł | Przykład zastosowania | Najważniejsze kwestie dotyczące siły zwarcia |
|---|---|---|
| Motoryzacja | Panel deski rozdzielczej | Duża powierzchnia rzutu; wykończenie powierzchni klasy A wymaga całkowitego braku wypływek; stabilność wymiarowa na potrzeby montażu. |

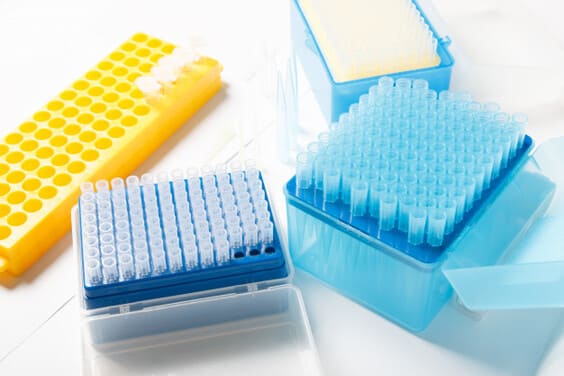

| Urządzenia medyczne | Końcówki pipet lub fiolki testowe | Cienkie ścianki, wysoki stosunek L/T; powtarzalność procesu potrzebna do walidacji; często stosuje się materiały o wysokiej płynności. |
| Elektronika użytkowa | Obudowy laptopów, piloty zdalnego sterowania | Złożona geometria z występami i żebrami; cienkie ścianki; wysokie wymagania estetyczne. |
| Opakowanie | Cienkościenne pojemniki i pokrywki | Bardzo cienkie ścianki i krótkie czasy cyklu; siła zamykania musi być wystarczająco duża do szybkiego wtrysku, ale nie może zgniatać odpowietrzeń. |
| Przemysłowy | Koła zębate, obudowy, korpusy elektronarzędzi | Często wykorzystuje materiały wypełnione włóknem szklanym i o wysokiej lepkości, wymagające dużych współczynników siły zwarcia (6-10 tons/in²). |
Jak obliczanie tonażu formy wtryskowej wypada na tle alternatyw?
Obliczanie siły zamykania formy wtryskowej przy użyciu szczegółowych wzorów i symulacji programowej jest znacznie lepsze od prostszych metod — zapewnia poprawę dokładności o 15-25% względem podstawowych szacunków opartych na regule praktycznej. Szybkie szacunki mają swoje miejsce we wstępnych wycenach, lecz solidny proces produkcyjny opiera się na bardziej zaawansowanych metodach. Głównymi alternatywami dla szczegółowego obliczenia ręcznego są podstawowa reguła praktyczna i zaawansowana analiza elementów skończonych (FEA) za pomocą oprogramowania do symulacji przepływu w formie. Każda metoda zajmuje inne miejsce na skali dokładności, kosztu i nakładu czasu.
Metoda „reguły kciuka” jest najszybsza i najprostsza. Polega na pomnożeniu szacowanej powierzchni rzutu detalu przez ogólny współczynnik, na przykład 4 tony/in². Jest przydatna do orientacyjnego ustalenia, czy detal zmieści się w maszynie 100-tonowej czy 1000-tonowej, lecz jest zbyt niedokładna do celów produkcyjnych. Pomija kluczowe zmienne, takie jak grubość ścianki, długość drogi płynięcia i lepkość materiału.
W ZetarMold standardowo wykonujemy szczegółowe obliczenie ręczne. Metoda ta rozwija regułę orientacyjną, wykorzystując współczynniki zwarcia właściwe dla materiału oraz korekty uwzględniające stosunek L/T i średnią grubość ścianki. Zapewnia wysoką dokładność w około 80% projektów i doświadczony inżynier może przeprowadzić ją stosunkowo szybko.
W przypadku najbardziej złożonych części — wyjątkowo cienkich, o bardzo długich drogach płynięcia lub wykonanych z nietypowych materiałów — korzystamy z oprogramowania do symulacji Moldflow. Tworzy ono wirtualny model formy i symuluje cały proces wtrysku. Analizując w czasie rzeczywistym ciśnienia w całym gnieździe, bardzo dokładnie przewiduje wymaganą siłę zwarcia. Jest to metoda najdokładniejsza, ale zarazem najbardziej czasochłonna oraz wymagająca specjalistycznego oprogramowania i wiedzy.
| Metoda | Dokładność | Prędkość | Koszt | Najlepsze dla |
|---|---|---|---|---|
| Praktyczna zasada | Niska (±25–40%) | Bardzo szybko (sekundy) | Bezpłatnie | Wstępna orientacyjna wycena i przybliżony dobór wielkości maszyny. |
| Szczegółowe obliczenia ręczne | Wysokie (±10-15%) | Szybko (minuty) | Niski (czas inżyniera) | Większość standardowych projektów produkcyjnych. |
| Symulacja Moldflow (FEA) | Bardzo wysoka (±5%) | Wolno (od godzin do dni) | Wysoki (oprogramowanie/wiedza specjalistyczna) | Złożone części, projekty wysokiego ryzyka, optymalizacja procesu. |
Często zadawane pytania
Jak obliczyć tonaż formy wtryskowej?
Obliczasz tonnage formy wtryskowej mnożąc całkowitą rzutowaną powierzchnię części w calach kwadratowych (włączając system runnerów) przez materiałowo-specyficzny współczynnik siły zaciskania w tonach na cal kwadratowy. Na przykład, część o rzutowanej powierzchni 100 cal², przy użyciu materiału o współczynniku 3 ton/cal², wymagałaby podstawowej siły zaciskania 300 ton (100 cal² * 3 ton/cal²).
Jaka jest formuła na siłę docisku wtryskarki?
Podstawowy wzór to: Siła Docisku (T) = Pole Rzutu (in²) × Współczynnik Siły Docisku (T/in²). Bardziej zaawansowane obliczenia uwzględniają również współczynniki korygujące dla lepkości materiału (często reprezentowanej przez Wskaźnik Płynięcia), grubości ścianki detalu oraz stosunku długości przepływu do grubości (L/T).
Jakiej wytrzymałości wtryskarki potrzebuję?
Aby określić potrzebną siłę docisku maszyny, należy najpierw obliczyć wymaganą siłę docisku dla konkretnej części i materiału. Następnie wybierz maszynę, której maksymalna siła docisku jest co najmniej 10-15% większa niż obliczone wymaganie. Zaleca się również używać maszyny, w której wymagana siła docisku mieści się między 40% i 80% maksymalnej wydajności maszyny, aby zapewnić optymalną wydajność i efektywność.
Jaka jest zasada kciuka dotycząca siły zamykania wtryskarki?
Ogólna zasada dotycząca siły zamykania w formowaniu wtryskowym jest stosowanie 2 do 5 ton siły zamykania na każdy kwadratowy cal powierzchni części. Na przykład, szybkie oszacowanie dla części o powierzchni 60 cal² wynosi 240 ton (60 cal² × 4 ton/cal²). To jest tylko punkt wyjścia i musi być skorygowane w zależności od rodzaju materiału, złożoności części i grubości ścianki.
Jak rzutowany obszar wpływa na siłę docisku?
Rzutowany obszar ma bezpośredni, liniowy związek z siłą docisku; jeśli podwoisz rzutowany obszar, podwajasz wymaganą siłę docisku, przy założeniu, że wszystkie inne czynniki pozostają stałe. Jest to najważniejsza zmienna w obliczeniach siły docisku, ponieważ definiuje ona powierzchnię, na którą działa ciśnienie wtrysku, próbując otworzyć formę.
Jaka jest różnica między siłą docisku a ciśnieniem wtrysku?
Siła docisku to siła (mierzona w tonach), która utrzymuje obie połówki formy zamknięte. Ciśnienie wtrysku to ciśnienie (mierzone w PSI) wywierane przez ślimak w celu wtłoczenia stopionego tworzywa do wnęki formy. Całkowita siła rozwierania (Ciśnienie w Gnieździe × Pole Rzutu) musi zostać pokonana przez siłę docisku, aby zapobiec wypływaniu tworzywa z formy.
Jakie czynniki zwiększają siłę zamykania formy wtryskowej?
Kilka kluczowych czynników zwiększa wymaganą siłę docisku formy wtryskowej. Należą do nich większa rzutowana powierzchnia detalu, użycie materiału o wyższej lepkości (np. PC w porównaniu z PP), projektowanie detali o cieńszych ściankach oraz duża długość przepływu w stosunku do grubości ścianki (wysoki stosunek L/T). Każdy z tych czynników zwiększa opór przepływu, wymagając wyższego ciśnienia wtrysku, a w konsekwencji większej siły docisku, aby utrzymać formę szczelną.
Twój partner w precyzyjnym formowaniu wtryskowym
Dokładne obliczenie siły zwarcia formy wtryskowej nie jest wyłącznie ćwiczeniem akademickim; stanowi podstawę udanej, wydajnej i wysokiej jakości produkcji. To dziedzina łącząca zasady naukowe z praktycznym doświadczeniem. ZetarMold doskonali tę równowagę od ponad 20 lat. Nasz zespół wyspecjalizowanych inżynierów wykorzystuje rozległą wiedzę zdobytą podczas pracy z ponad 400 różnymi materiałami i tysiącami unikatowych form, aby każdy projekt był zoptymalizowany od samego początku.
Łącząc tę wiedzę z rozbudowanym parkiem 45 nowoczesnych wtryskarek o sile zwarcia od 50 do 1500 ton, możemy idealnie dopasować wymagania techniczne projektu do odpowiedniego środowiska produkcyjnego. Nie opieramy się na domysłach. Stawiamy na dane, precyzję i podejście procesowe, które eliminuje marnotrawstwo i maksymalizuje wartość dla klientów.
Niezależnie od tego, czy projekt obejmuje złożony element medyczny, dużą część samochodową czy wielkoseryjny produkt konsumencki, nasz zespół jest gotowy zastosować w nim rygor techniczny. Skontaktuj się dziś z ZetarMold, aby omówić wymagania i przekonać się, jak nasze precyzyjne podejście do formowania wtryskowego może urzeczywistnić projekt z niezrównaną jakością i wydajnością.
1 Powierzchnia rzutu: Dwuwymiarowy obrys lub profil części i jej układu wlewowego widziany w kierunku działania siły zwarcia. Jest to główna powierzchnia, na którą działa ciśnienie wtrysku, dążąc do rozdzielenia połówek formy. ↩
2 Lepkość: Opór płynu przeciwko płynięciu. W formowaniu wtryskowym materiał o dużej lepkości (np. poliwęglan) jest „gęstszy” i wymaga wyższego ciśnienia wtrysku niż materiał o małej lepkości (np. polistyren). ↩
3 Wypływka: Częsta wada formowania, w której cienka warstwa nadmiarowego tworzywa wydostaje się z gniazda formy na linii podziału, wokół wypychaczy lub przez odpowietrzenia. Najczęściej jest spowodowana niewystarczającą siłą zwarcia. ↩
4 Niedolew: Wada polegająca na tym, że stopione tworzywo nie wypełnia całkowicie gniazda formy, wskutek czego powstaje niepełna część. Może ją powodować kilka czynników, w tym uwięzione powietrze, gdy zbyt duża siła zwarcia zamyka odpowietrzenia. ↩
Dokładne obliczenie tonażu bezpośrednio obniża koszt formowania wtryskowego jednej części — zbyt małe maszyny powodują wypływki i odrzuty, a zbyt duże marnują energię.
