Spuitgieten is een onderdeel van de kunststofverwerkende industrie. Maar de kosten voor het maken van spuitgietmatrijzen kunnen enorm zijn. Er zijn veel factoren die de prijs van spuitgietmatrijzen beïnvloeden. In deze lange blogpost analyseren we de factoren die de prijs van spuitgietmatrijzen beïnvloeden. Deze informatie kan erg nuttig zijn voor fabrikanten van spuitgietmatrijzeningenieurs en leidinggevenden die deze tools kopen.

Spuitgieten is een belangrijk onderdeel van de moderne productie. Je kunt er heel snel een heleboel onderdelen mee maken, met een grote precisie en herhaalbaarheid. Het werkt als volgt: je perst een vloeistof of semi-vloeistof onder hoge druk in een kamer of mal en die hardt uit in de vorm die je wilt. De kosten om een spuitgietmatrijs te laten werken zijn vrij laag, maar de kosten om gereedschap te maken voor spuitgieten zijn meestal vrij hoog. Weten wat de kosten van een spuitgietmatrijs bepaalt, is essentieel om de kosten in de hand te houden en de beste beslissing te nemen.

Welke variabelen beïnvloeden de kosten van spuitgietmatrijzen?

Materiaalkeuze

De keuze van het materiaal is een grote factor in de kosten van een spuitgietmatrijs. Verschillende materialen kunnen veel meer of veel minder kosten, en ze kunnen verschillende dingen doen en op verschillende manieren gebruikt worden.

Materiaalsoorten

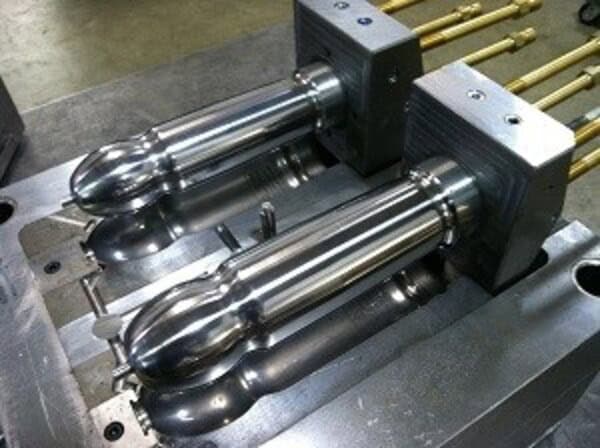

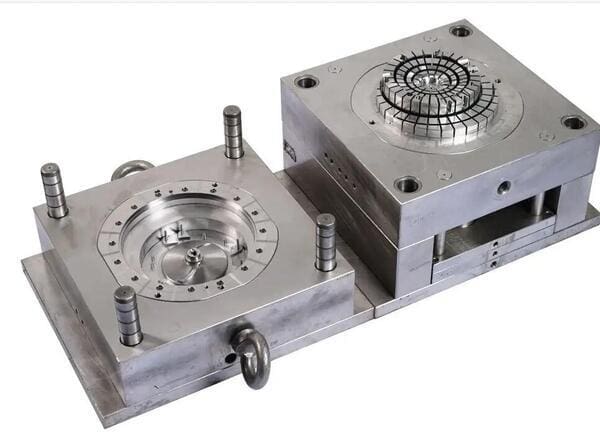

1. Staal: Staal is het beste materiaal om mallen van te maken omdat het hard is en lang meegaat. Stalen mallen zijn goed voor het maken van veel onderdelen omdat ze vaak gebruikt kunnen worden zonder versleten of verbogen te raken. Sommige soorten staal die gebruikt worden voor het maken van mallen zijn voorgehard staal, gehard staal (zoals P20 staal) en staal met een hoge hardheid (zoals 420 staal). Het is belangrijk om de juiste staalsoort te kiezen omdat dit de kosten voor het maken van de mal kan verlagen.

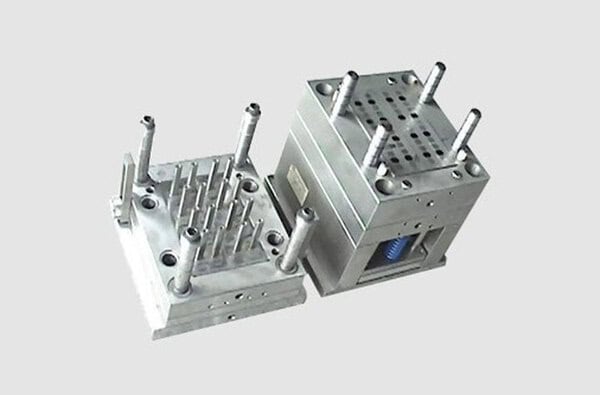

2. Aluminium: Aluminium wordt meestal gebruikt voor prototype mallen en kleine tot middelgrote producties. Aluminium mallen zijn, net als lichtmetalen mallen, licht van gewicht, gemakkelijk te bewerken en gemakkelijk aan te passen, dus worden ze gebruikt in gietprocessen waar frequente aanpassingen nodig zijn. Aluminium mallen zijn niet zo duurzaam als stalen mallen en moeten eerder worden vervangen, vooral als het om grotere productievolumes gaat.

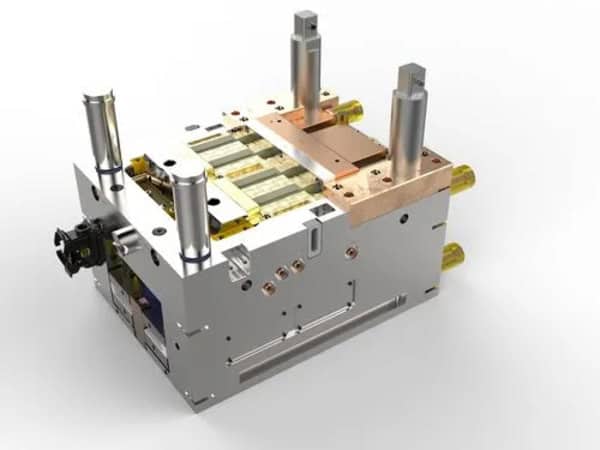

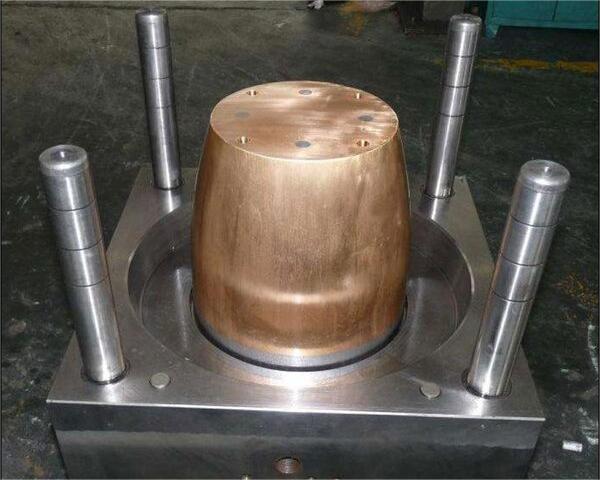

3. Beryllium-koperlegeringen: Beryllium koperlegeringen zijn ook goed omdat ze een hoge thermische geleidbaarheid hebben en een minimale koel- en cyclustijd. Dit materiaal wordt normaal gesproken gebruikt in constructies die sneller moeten afkoelen in de mallen en een hoge productie-efficiëntie hebben. Hoewel berylliumkoper vooraf een grotere investering kan vereisen, maakt het vermogen om je efficiënter te maken en na verloop van tijd geld te besparen het een goede optie voor sommige toepassingen.

Materiaaleigenschappen

De fysische en mechanische eigenschappen van elk materiaal dicteren bepaalde vereisten voor het ontwerp van mallen en onderdelen, productiemethoden en prestaties. De hardheid en treksterkte van staal maken het bijvoorbeeld perfect voor hoge druk en temperaturen tijdens het gieten, terwijl aluminium lichter is en een betere warmtegeleider, waardoor het perfect is voor snelle prototypes en kleine series.

Kosten

Stalen mallen zijn meestal duurder omdat ze iets sterker zijn en langer gebruikt kunnen worden bij hoge productieruns. De lagere kosten en het gemak van het bewerken van aluminium maakt het aantrekkelijker voor initiële investeringen, vooral in situaties met lage volumes en snelle ontwikkeling. Sommige legeringen van berylliumkoper hebben een goed warmtegeleidingsvermogen, dus het gebruik ervan kan in sommige gevallen de productietijd verkorten en dus op lange termijn besparingen opleveren.

Complexiteit van matrijsontwerp

Hoe gedetailleerder de ontwerp van spuitgietmatrijzenhoe meer het kost om te maken. Hoe ingewikkelder het ontwerp, hoe meer tijd en speciale gereedschappen en machines je nodig hebt, waardoor het duurder wordt.

Onderdeelgeometrie

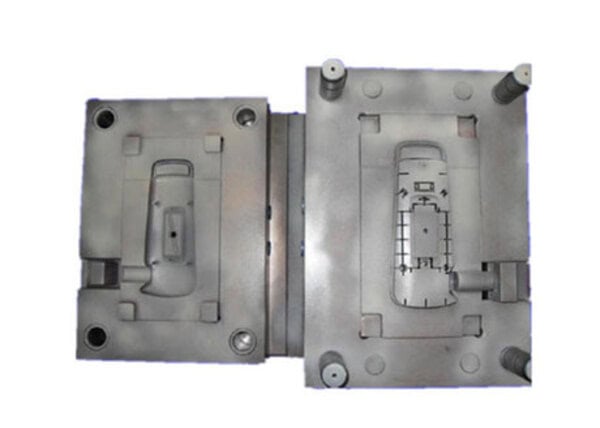

De onderdeelgeometrie is een van de eerste dingen waar je rekening mee moet houden als je een matrijs ontwerpt. Het bepaalt hoe complex de matrijs wordt. Eenvoudige vormen kosten niet veel om te ontwerpen of te maken. Complexe vormen kosten meer tijd om te ontwerpen en te maken. Onderdelen met ingewikkelde vormen en/of contouren en/of met blinde gaten enzovoort vereisen zeer hoge precisie bij het bewerken. Dit wordt gedaan met geavanceerdere en duurdere machines. Dit maakt de productie van spuitgietmatrijzen proces duurder.

Aantal holtes

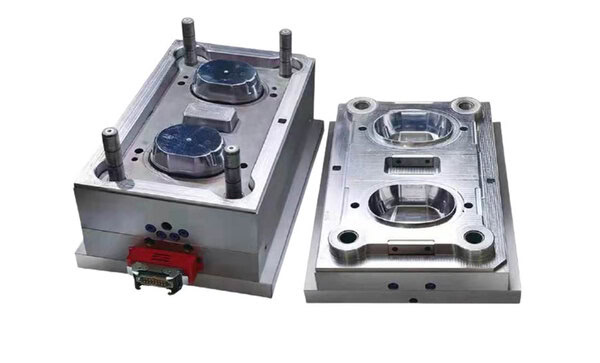

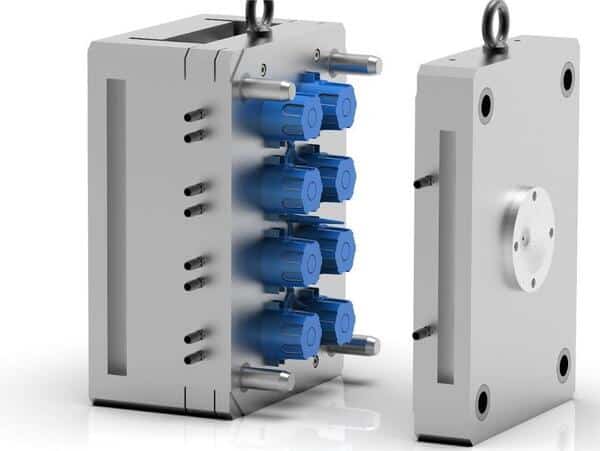

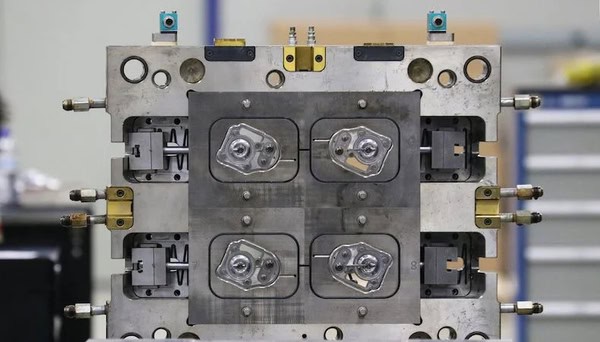

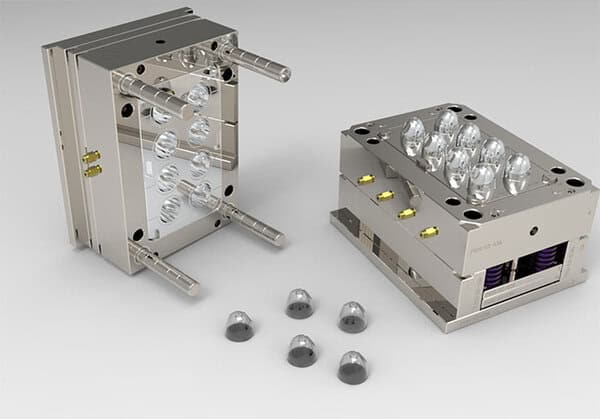

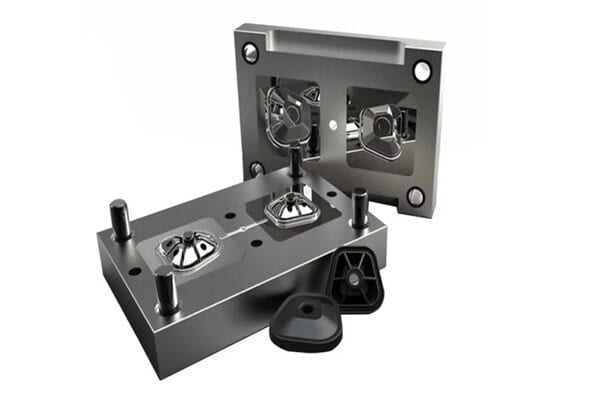

Mallen kunnen uit één of meerdere caviteiten bestaan om meerdere onderdelen in één keer te maken. Met mallen met meerdere caviteiten kun je sneller meer onderdelen maken, maar ze zijn ook duurder en moeilijker te maken. Het ontwerpen en maken van mallen met meerdere caviteiten is een ingewikkeld proces dat veel technische vaardigheid en zeer nauwkeurige productiemethoden vereist om ervoor te zorgen dat alle caviteiten dezelfde onderdelen maken.

Vormkenmerken

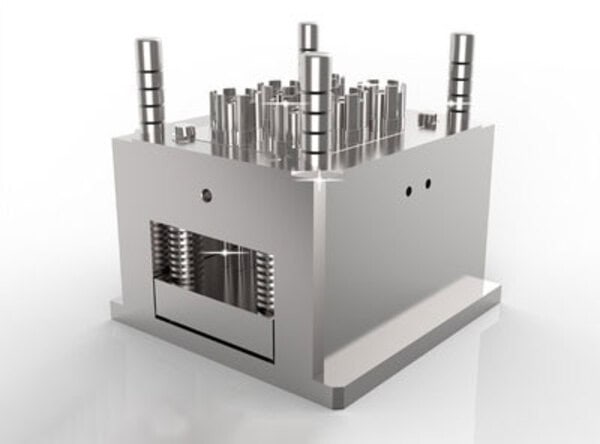

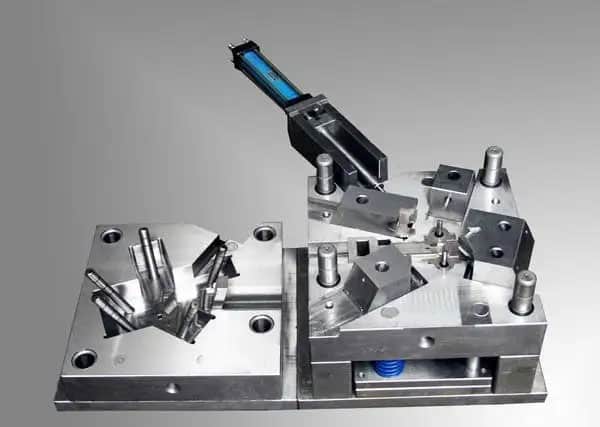

Er zijn ook andere kenmerken toegevoegd aan het matrijsontwerp, zoals ondersnijdingen, draden, zijdelingse acties die de complexiteit van de matrijs vergroten. Zulke elementen worden meestal gebruikt in producten die een complexe bewerking vereisen en meer bewegende delen hebben zoals schuiven, nokken of soortgelijke apparaten om de gewenste vorm en grootte van een bepaald onderdeel of assemblage te produceren. Ze dragen ook bij aan de algehele complexiteit van het ontwerp en de fabricage en verhogen de onderhouds-/gebruikskosten van de resulterende producten en/of systemen.

Mouldgrootte en precisie

De grootte van de mal en de vereiste precisie zijn twee andere belangrijke kostenposten. Grotere mallen en hogere precisievereisten kunnen erg duur zijn.

Toleranties

De exactheid van het uiteindelijke onderdeel hangt af van de toleranties van de mal. Een lagere tolerantie betekent meer nauwkeurigheid, maar is duurder omdat de bewerkingsprocessen nauwkeuriger en gedetailleerder moeten zijn. Dit komt omdat voor mallen met hoge precisie meer precisiemachines en -gereedschappen nodig zijn, meer tijd nodig is en meer processtappen nodig zijn om ervoor te zorgen dat alle details op het product voldoen aan de ontworpen specificaties.

Afwerking oppervlak

De eisen die aan de oppervlakteafwerking van spuitgietproducten worden gesteld, bepalen hoe de matrijs moet worden behandeld. Een hogere kwaliteit van de oppervlakteafwerking vereist extra nabewerkingen, wat de kosten kan verhogen. De oppervlakteafwerking is belangrijk in sommige toepassingen omdat ze beïnvloedt hoe de matrijs eruitziet en hoe goed het onderdeel loslaat en presteert.

Productievolume

De kosten en het type matrijs hangen grotendeels af van het productievolume. Lage en hoge productie-eisen worden ook beschouwd als twee verschillende scenario's met verschillende soorten eisen aan de betrokken eisen van de mallen.

Productie met hoge volumes versus productie met lage volumes

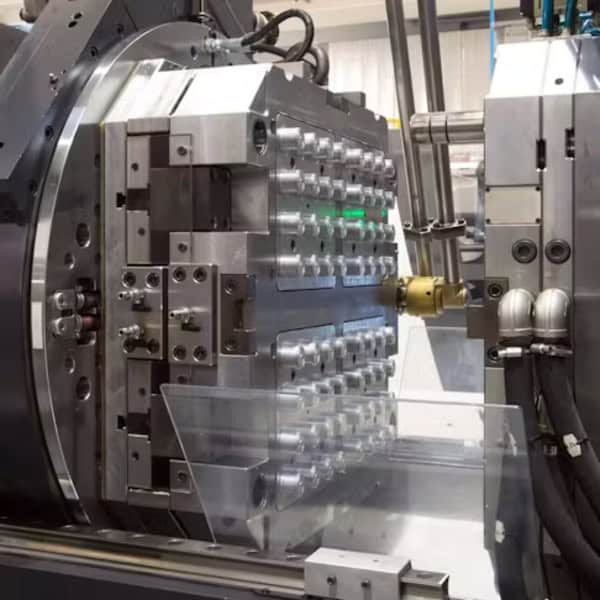

Als je veel van iets maakt, heb je een mal nodig die tegen een stootje kan. Je wilt een mal die lang kan draaien zonder veel onderhoud of vervanging. Deze mallen zijn meestal gemaakt van zeer sterk staal. Ze kosten in eerste instantie meer, maar op de lange termijn zijn ze goedkoper als je veel van hetzelfde onderdeel maakt.

Als je kleine aantallen produceert, kun je misschien beter kiezen voor goedkopere mallen en materialen zoals aluminium of andere snelvormmaterialen. Deze mallen nemen minder tijd in beslag om te maken, kosten vooraf minder en zijn geweldig voor snelle prototypes en eerste artikelen. Ze worden vaak gebruikt voor korte productieruns en zijn goed voor het snel maken van prototypes. Maar ze gaan minder lang mee, dus je moet ze misschien vaker vervangen of onderhouden.

Kosten

Hoog-Volume Mallen zijn gemaakt om een aanzienlijk aantal cycli mee te gaan en bevatten ontwerpkenmerken om de efficiëntie te verbeteren, zoals snellere cycli en minder onderhoud. De initiële prijs kan hoog zijn, maar de productiekosten worden na verloop van tijd lager. Laag-volume matrijzen richten zich op de initiële matrijskosten en niet noodzakelijk op het gebruik en de slijtage van een matrijs op de lange termijn. Matrijzen met een laag volume zijn het meest geschikt voor korte projecten of voor de ontwikkeling van prototypes.

Vormbasis en onderdelen

We hebben geleerd dat de keuze van de malbasis en componenten een grote invloed heeft op de matrijskosten. Het gebruik van standaard matrijsbodems en hoogwaardige componenten zorgt er niet alleen voor dat de matrijzen beter presteren en langer meegaan, maar het kost vooraf ook meer.

Standaard vs. aangepaste matrijsonderstellen

Standaard malvoeten zijn meestal kant-en-klaar en zijn er in verschillende maten. Ze zijn goedkoper dan op maat gemaakte malvoeten, die speciaal voor een bepaald project worden gemaakt. Het gebruik van standaard malvoeten heeft als voordeel dat ze goedkoper en sneller te krijgen zijn, terwijl op maat gemaakte malvoeten meer ontwerpmogelijkheden hebben en geschikter kunnen zijn.

Kwaliteit van onderdelen

Het type en de kwaliteit van matrijsonderdelen zoals uitwerppennen, koelkanalen en geleiderails hebben een directe invloed op de prestaties van de matrijs en de nuttige levensduur van de matrijs. Het gebruik van zeer duurzame en hoogwaardige componenten kan de initiële kosten verhogen, maar het zal je meer geld besparen aan onderhouds- en vervangingskosten. Het kiezen van goede materialen kan de algemene prestaties van de matrijs verbeteren en de efficiëntie van de productie verhogen door dure kwaliteitscontroles te elimineren, stilstand te verminderen en de levensduur van de matrijs te verlengen.

Gereedschap en bewerking

De prijs van een mal hangt af van de technologie die je kiest om de mal te maken. Er zijn verschillende manieren om een mal te maken, en elke manier heeft verschillende manieren om het gereedschap te maken en te bewerken.

CNC-bewerking

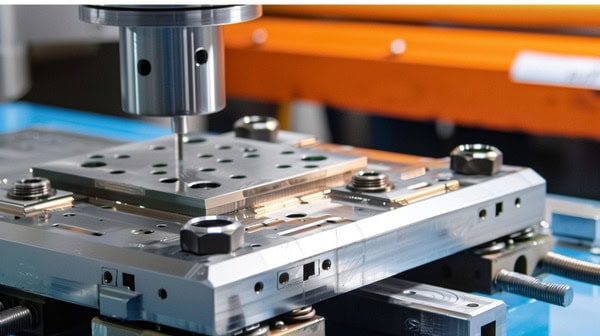

Mallen maken gebruikt CNC-technologie omdat deze nauwkeurig en herhaalbaar is. De kosten zijn afhankelijk van de intensiteit en de langere looptijd van CNC-bewerking. CNC-machines en bewerkingsprogramma's die gebruik maken van zeer nauwkeurige frezen zijn tijdrovend en meer vaardigheidsintensief en daarom duurder in productiekosten.

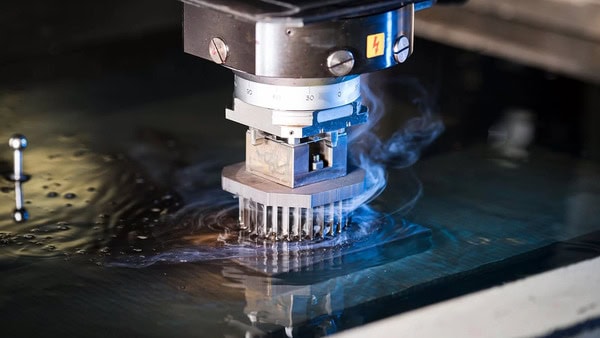

EDM (elektrisch ontladingsbewerken)

EDM wordt gebruikt om ingewikkelde en complexe onderdelen te maken die moeilijk te maken zijn met traditionele bewerkingsmethoden. EDM is echter langzaam en duur. EDM vereist speciale gereedschappen en technieken die extra vaardigheden en apparatuur vereisen, waardoor de kosten voor het maken van het onderdeel stijgen. Maar zonder EDM zou u sommige complexe onderdelen niet kunnen maken.

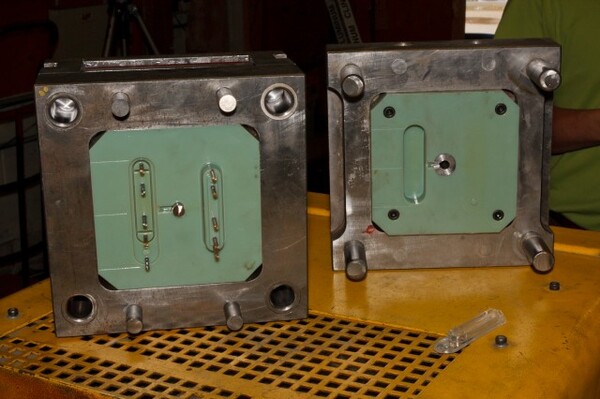

Additieve Productie

3D-printen: De opkomst van additive manufacturing voor prototypes en mallen. Er moet worden opgemerkt dat deze technologie nog in ontwikkeling is en voordelig kan zijn door te helpen kosten te besparen in bepaalde toepassingen. AM maakt de snelle ontwikkeling van complexe geometrieën en architecturen mogelijk, evenals snelle fabricage, wat bewerkingstijd en -kosten bespaart, maar het kan minder kosteneffectief zijn voor massaproductie.

Expertise van matrijzenmakers

De vaardigheden en kennis van de mallenmaker zijn van groot belang als het gaat om hoeveel de mal kost en hoe goed hij is. Als je de juiste mallenmaker kiest, weet je zeker dat je een goede mal krijgt die goed werkt.

Ervaring en reputatie

De kosten van het gieten hangen af van veel dingen. Het hangt af van hoe goed de mallenmaker is en hoe bekend ze zijn. Hoe beter de mallenmaker, hoe duurder ze zijn, maar ze geven je wel garantie op de mal. Ze garanderen dat de mal werkt en dat hij lang zal werken. Als je een goede mallenmaker kiest, hoef je niet te betalen voor eventuele fouten die ze maken of voor de extra tijd die ze nemen om de mal te ontwerpen en te maken.

Locatie

Waar je je mallen laat maken heeft invloed op hoeveel je ervoor betaalt. Mallen die worden gemaakt in landen met lagere arbeidskosten zullen goedkoper zijn, maar ze kunnen ook grote problemen veroorzaken met de kwaliteit en levertijden. Je moet dus een goede balans vinden tussen de kosten en de risico's van kwaliteit en logistiek wanneer je een leverancier kiest.

Levertijd en vereisten

Verzenddoorlooptijd en specificaties zijn ook van invloed op de totale kosten van gereedschap voor mallen. Expeditie of speciale levering kan extra kosten met zich meebrengen.

Spoedbestellingen

Sommige opdrachten zijn dringender nodig dan andere en moeten in kortere tijd worden geleverd, waardoor ze extra kosten met zich meebrengen ten opzichte van de normale productie-uren en het normale productieschema. Sommige klanten kunnen een spoedopdracht vereisen waarvoor het productieschema moet worden gewijzigd, wat kan leiden tot hogere kosten voor fabrikanten en zelfs invloed kan hebben op de kwaliteit van het product of de levertijd.

Standaard Levertijd

Standaard levertijden voorkomen een extra kostenstijging door inefficiënte planning, waardoor iedereen kosten bespaart. Redelijke levertijden geven fabrikanten ook de tijd om de matrijzen goed te testen en te bevestigen dat de prestaties van de matrijs betrouwbaar zijn.

Onderhoud en duurzaamheid

Als je aan de kosten denkt, moet je ook bedenken hoe lang het product meegaat. Mallen van goede kwaliteit die lang meegaan, betekenen dat je minder geld hoeft uit te geven aan onderhoud en vervanging. Dat is waar voor je geld.

Levensduur van schimmel

Een andere zeer belangrijke factor is de gemiddelde levensduur van een mal. Matrijzen met een hogere duurzaamheid kunnen vele cycli doorlopen zonder veel schade op te lopen, en ze hebben de neiging om op de lange termijn meer waarde op te leveren, ook al zijn ze in het begin misschien duur. Door materialen en onderdelen te kiezen die lang meegaan, verleng je ook de levensduur van de matrijs en bespaar je op onderhoud en vervanging van de matrijs.

Onderhoudskosten

Het is dus een goed idee om je mallen te onderhouden. Hoe vaak en hoeveel je moet doen, hangt af van het ontwerp van de matrijs en waar hij van gemaakt is, wat invloed heeft op hoeveel de matrijs kost. Een goed onderhoudsplan kan de stilstandtijd en productieonderbrekingen verminderen en zo de productie-efficiëntie en productkwaliteit verbeteren.

Technologische vooruitgang

Technologie speelt ook een grote rol bij het efficiënter en kosteneffectiever maken van mallen. De grote trends in inejctie mallen maken op dit moment zijn automatisering en geavanceerde softwaretools om het productieproces te helpen beheren.

Automatisering

Het gebruik van automatisering bij de productie van matrijzen, zoals robotbewerking en geautomatiseerde kwaliteitscontrole, verbetert de nauwkeurigheid en productiviteit en verlaagt tegelijkertijd de arbeidskosten en fouten. Geautomatiseerde apparatuur kan 24 uur per dag en 7 dagen per week werken en onderdelen van hogere kwaliteit produceren, waardoor de productiesnelheid toeneemt. Het automatiseren van processen kan op de lange termijn geld besparen en de algehele productie-efficiëntie verbeteren.

Software en simulatietools

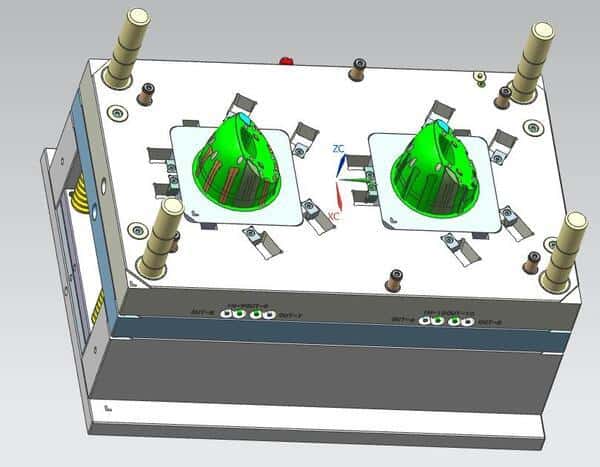

CAD/CAM-gereedschappen zijn geweldig voor het ontwerpen en testen van mallen voordat je ze maakt. Ze maken het ontwerpen en testen van mallen makkelijker omdat ze je helpen fouten te vinden en te herstellen voordat je de mal maakt. Moderne computerprogramma's voor het maken van 3D-modellen en voor het testen van mallen maken het makkelijker om fouten te vinden en te herstellen doordat ze je laten zien wat er mis is en je je ontwerp op de computer kunt testen. Deze tools kosten geld om te kopen, maar ze besparen je geld door je te helpen betere mallen te maken.

Milieu en regelgeving

Iets anders dat de kosten van schimmelsanering kan beïnvloeden, zijn milieu- en regelgevingsfactoren. Het kan leiden tot meer kosten en is meestal tijdrovend, maar het kan duurzame ontwikkeling stimuleren en op lange termijn economische en sociale voordelen opleveren.

Nalevingskosten

Voldoen aan milieu- en andere voorschriften kost meer geld. Dit betekent dat je materialen moet gebruiken die goed zijn voor het milieu, dat je dingen moet doen om afval te beheren en dat je ervoor moet zorgen dat werknemers veilig en gezond zijn. Compliance kosten zijn zaken als het volgen van regels van de overheid en van andere landen, het volgen van regels over het milieu en het volgen van regels over de veiligheid van werknemers. Ook al kosten deze dingen geld, ze helpen de vervuiling laag te houden en zorgen ervoor dat het bedrijf er goed uitziet.

Duurzame praktijken

Sommige duurzame praktijken kunnen op de korte termijn kosten met zich meebrengen, zoals de kosten voor het gebruik van gerecyclede materialen en het verminderen van het energieverbruik, maar deze kosten kunnen op de lange termijn worden gecompenseerd door kostenbesparingen en verbetering van het bedrijfsimago. Duurzame productie voor matrijzen kan afval, energieverbruik en milieu-uitstoot minimaliseren of voorkomen en kan zelfs leiden tot overheidspromotie (subsidies of belastingkredieten).

Conclusie

Er zijn veel factoren die de totale kosten van spuitgietmatrijzen. Deze omvatten materiaal, onderdeeltype, complexiteit van het ontwerp, productievolumes en technologie. Deze factoren helpen de fabrikant een beslissing te nemen over de vraag of hij moet investeren in de initiële kosten van de matrijs versus de effectiviteit en efficiëntie op de lange termijn.

Met de informatie in dit artikel kun je de uitdagingen en verwarring bij het schatten van de kosten van mallen overwinnen, je budgetten onder controle houden en je algehele productieproces verbeteren. Als het op kosten aankomt, moet je je materialen en ontwerpen zorgvuldig kiezen, innovatieve technologie en arbeidsbesparende apparatuur gebruiken en aandacht besteden aan de levensduur van je mallen.

In de snel veranderende productiewereld van vandaag zal het bijhouden van nieuwe technologieën en productiewijzen, en het volgen van milieu- en wettelijke overwegingen je zeker helpen in het spel te blijven. Er zijn veel zaken die van invloed zijn op de spuitgietkosten en om succesvol te kunnen produceren tegen lage kosten moet je deze zaken volledig onder controle hebben.
