ZetarMold is een van de weinige fabrikanten die UHMWPE kan spuitgieten. Dankzij onze geavanceerde faciliteiten, diepgaande expertise op het gebied van kunststoffen en ons eigen spuitgietproces leveren wij oplossingen die zowel efficiënt als kosteneffectief zijn.

Waarom verspanen wanneer u het kunt gieten? Steeds meer industrieën ontdekken de voordelen van UHMWPE voor kritische apparatuur.

UHMWPE

Speciaal vormen

"Steeds meer industrieën ontdekken de voordelen van UHMW-PE voor kritieke apparatuur. Bij ZetarMold werkt ons engineeringteam nauw samen met de verkoopafdeling om u te helpen de juiste UHMW-structuur te ontwikkelen die voldoet aan de unieke eisen van uw specifieke toepassing. Wij zijn gespecialiseerd in UHMW-spuitgieten op maat, ontdek de sectoren die we bedienen en ontdek hoe we uw succes kunnen ondersteunen."

Wat is polyethyleen met ultrahoog moleculair gewicht (UHMWPE)?

Welke soorten UHMWPE-materialen zijn er?

Wat is het verschil tussen PE, HDPE, LDPE, LLDPE en UHMWPE?

Voordat we diep ingaan op het spuitgieten van UHMWPE, is het cruciaal om zijn plaats binnen de uitgestrekte polyethyleen (PE)-familie te begrijpen. Hoewel ze allemaal de naam “polyethyleen” delen, leiden subtiele verschillen in hun moleculaire structuur tot een wereld van verschil in hun prestaties—variërend van de flexibele plastic zakken die we dagelijks gebruiken tot componenten van industriële kwaliteit die bestand zijn tegen extreme slijtage.

Wat zijn de kenmerken van UHMWPE?

De "kenmerken" van UHMWPE verwijzen naar zijn kwalitatieve en waarneembare eigenschappen die zijn gedrag en gevoel bepalen. Dit zijn de eigenschappen die het zo gewild maken voor veeleisende toepassingen.

Kunnen UHMWPE-materialen spuitgegoten worden?

Waarom het cruciaal is: UHMWPE heeft een zeer hoge coëfficiënt van thermische uitzetting en samentrekking. Bij niet-uniforme koeling zal het ene deel van het component krimpen en stollen voordat een ander deel dat doet. Deze onbalans in interne spanning zal ervoor zorgen dat het onderdeel na uitwerpen ernstig kromtrekt, net als een koekje in een ongelijkmatig verhitte pan. Uniforme, gecontroleerde koeling is de sleutel tot het waarborgen van de dimensionale nauwkeurigheid en geometrische stabiliteit van het eindproduct. Gevolgen van slecht ontwerp: • Ernstige kromtrekking en vervorming: Onderdelen worden onbruikbaar, wat leidt tot extreem hoge afkeurpercentages. • Buitensporig lange cyclustijden: De totale cyclustijd wordt bepaald door de langzaamst koelende sectie, wat leidt tot een slechte productie-efficiëntie. • Hoge interne spanning: Het onderdeel kan er goedgevormd uitzien maar bevat aanzienlijke ingegoten spanning

Wat zijn de belangrijkste overwegingen bij het spuitgieten van UHMWPE?

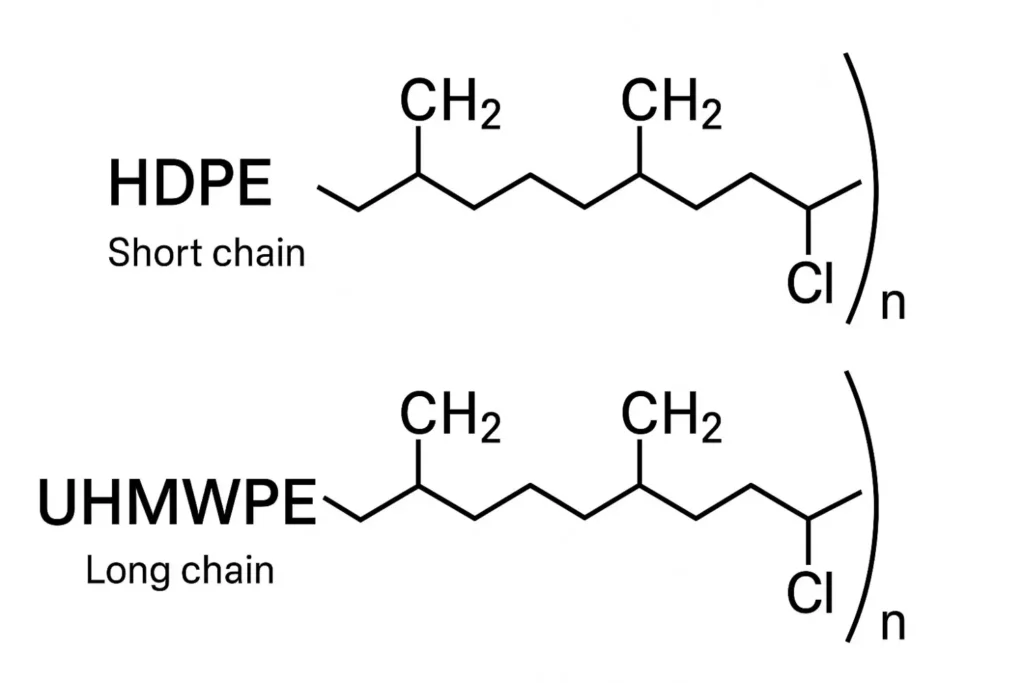

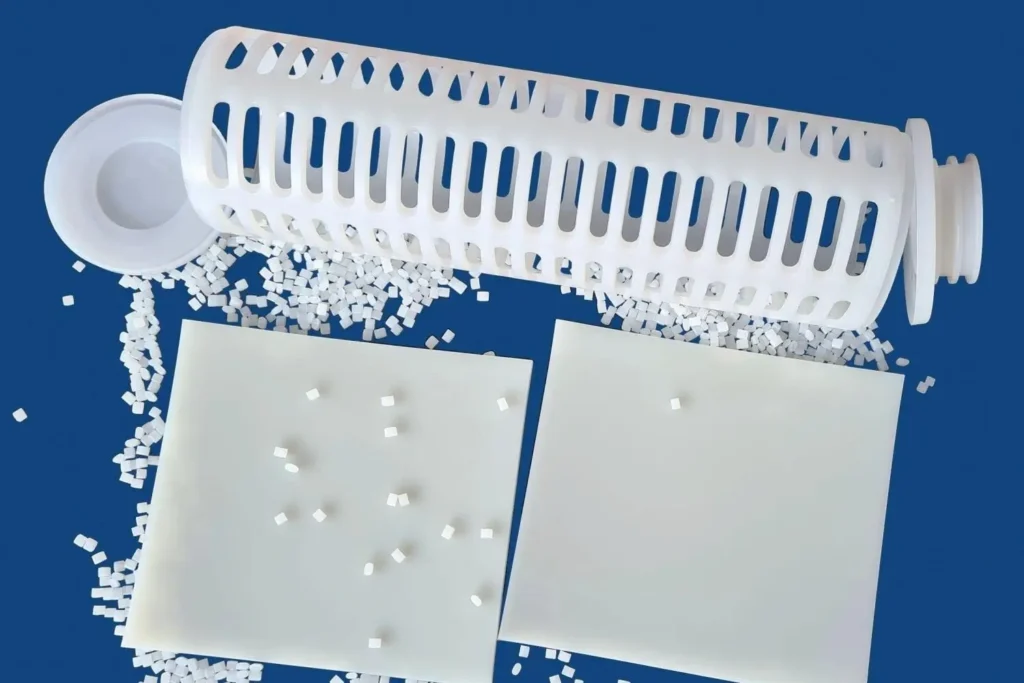

Polyethyleen met ultrahoog moleculair gewicht, meestal afgekort als UHMWPE of UHMW, is een gespecialiseerde ondergroep van de thermoplastische polyethyleenfamilie. Zoals de naam al aangeeft, is het kenmerkende van UHMWPE de extreem lange polymeerketens, die resulteren in een zeer hoog moleculair gewicht.

Om dit in perspectief te plaatsen:

• Polyetheen met hoge dichtheid (HDPE), een veelgebruikte kunststof voor flessen en containers, heeft doorgaans een moleculair gewicht tussen 100,000 en 500,000 g/mol.
• Ultrahoogmoleculair polyetheen (UHMWPE) heeft een molecuulgewicht dat doorgaans varieert van 3,1 miljoen tot meer dan 7 miljoen g/mol, en soms zelfs oploopt tot 10 miljoen g/mol.

Standaard (nieuw) UHMWPE is op zichzelf al een opmerkelijk materiaal, maar het kan nog verder worden verbeterd en aangepast om te voldoen aan specifieke toepassingsvereisten. Deze verschillende kwaliteiten en formuleringen vergroten de veelzijdigheid in tal van industrieën.

Dit is de pure, onvervalste vorm van UHMWPE. Het staat bekend om zijn uitstekende eigenschappen voor algemeen gebruik, zoals hoge slagvastheid, lage wrijving en brede chemische weerstand. Veel zuivere kwaliteiten voldoen aan de FDA- en USDA-voorschriften, waardoor ze geschikt zijn voor toepassingen in de voedselverwerking en -verwerking. Ze hebben meestal een witte of natuurlijke kleur.

Additieven worden gemengd met het basis UHMWPE-hars om specifieke eigenschappen te verbeteren.

• Oliegevulde UHMWPE: In deze kwaliteit wordt tijdens de productie een voedselveilige olie, was of ander smeermiddel in de polymeermatrix gemengd. Dit creëert een materiaal dat “intern gesmeerd” is, wat resulteert in een nog lagere wrijvingscoëfficiënt (tot 20% lager dan de zuivere kwaliteit) en verbeterde slijtvasti

In deze medische variant worden de UHMWPE onderdelen onderworpen aan een post-molding proces, meestal bestraling met gamma- of elektronenbundels. Deze hoogenergetische bestraling zorgt ervoor dat de individuele polymeerketens chemische bindingen (crosslinks) met elkaar vormen. Dit driedimensionale netwerk verbetert de slijtvastheid aanzienlijk en vermindert kruip (vervorming onder een constante belasting). Vernet UHMWPE is de gouden standaard voor orthopedische implantaten, zoals heup- en kniegewrichten, waar het minimaliseren van slijtagepuin van cruciaal belang is voor de levensduur van het implantaat.

Stel u polymeermoleculen voor als lange ketens. De lengte van deze ketens, hun vorm (of ze lineair of vertakt zijn) en hoe dicht ze zich samen kunnen pakken, bepalen samen de macroscopische eigenschappen van het uiteindelijke materiaal.

LDPE was een van de eerste soorten polyethyleen die werden geproduceerd en de moleculaire structuur is de sleutel tot de eigenschappen.

① Moleculaire structuur: De moleculaire ketens van LDPE hebben uitgebreide vertakking, met zowel lange als korte zijketens, en lijken op een ongeordende boom. Deze vertakkingen verhinderen dat de ketens zich op een geordende manier dicht op elkaar pakken, wat resulteert in zwakke intermoleculaire krachten en lage kristalliniteit.

Belangrijkste kenmerken:

• Zachtheid en flexibiliteit: Door de losse verpakking van de moleculen is LDPE zeer zacht, buigzaam en heeft het een uitstekende vervormbaarheid.
• Hoge helderheid: De lage kristalliniteit zorgt voor een goede transparantie.
• Lage dichtheid: Heeft meestal een dichtheidsbereik van 0,910-0,925 g/cm³.
• Lage sterkte en hardheid: Het is niet bestand tegen hoge belastingen of druk.
• Slechte hittebestendigheid: Het heeft een laag smeltpunt en is niet geschikt voor toepassingen bij hoge temperaturen.

③ Algemene toepassingen:

• Verpakkingsfolie voor levensmiddelen, huishoudfolie.
• Plastic zakken, boodschappentassen.
• Flexibele slangen, knijpflessen (bijv. voor specerijen of lotion).
• Landbouwfilms.

In een notendop: LDPE is het ‘zachte en flexibele’ lid van de PE-familie, ideaal voor verpakkings- en filmtoepassingen waar geen hoge sterkte vereist is.

LLDPE kan worden gezien als een verbeterde versie van LDPE, dat sterker is terwijl het veel van zijn flexibiliteit behoudt.

① Moleculaire structuur: LLDPE heeft een lineaire hoofdketen maar bevat veel korte, uniforme vertakkingen. In tegenstelling tot de lange, willekeurige vertakkingen van LDPE zorgt deze regelmatiger structuur ervoor dat het polymeer zijn samenhang behoudt onder belasting.

Belangrijkste kenmerken:

• Superieure scheur- en doorprikweerstand: Dit is het belangrijkste voordeel van LLDPE ten opzichte van LDPE. De moleculaire structuur is beter in het verdelen van spanning.
• Hoge treksterkte en taaiheid: Het presteert veel beter onder spanning en breekt minder snel.
• Behouden flexibiliteit: Hoewel het iets stijver is dan LDPE, wordt het nog steeds beschouwd als een flexibel materiaal.

③ Algemene toepassingen:

• Industriële rekwikkel voor het palletiseren van goederen.
• Vuilniszakken voor zwaar gebruik en industriële voeringen.
• Geomembranen, irrigatieslangen voor de landbouw.
• Duurzaam speelgoed.

In een notendop: LLDPE is een ‘taaiere’ versie van LDPE, ontworpen voor films en flexibele toepassingen die een hogere weerstand tegen scheuren en doorboren vereisen.

HDPE is het 'sterke en stijve' werkpaard van de polyethyleenfamilie en een van de meest voorkomende harde kunststoffen in ons dagelijks leven.

① Moleculaire structuur: HDPE wordt gekenmerkt door zijn zeer lineaire moleculaire ketens met zeer weinig vertakking. Deze geordende structuur zorgt ervoor dat de ketens zeer dicht op elkaar kunnen worden gepakt en zeer kristallijne gebieden vormen, wat resulteert in sterke intermoleculaire krachten.

Belangrijkste kenmerken:

• Hoge dichtheid en hardheid: Met een dichtheid tussen 0,941-0,965 g/cm³ is het hard, stijf en stijf.
• Hoge treksterkte: Het kan aanzienlijk meer kracht weerstaan dan LDPE en LLDPE.
• Uitstekende chemische weerstand: Het is zeer goed bestand tegen vele zuren, basen en oplosmiddelen.
• Ondoorzichtig: Door zijn hoge kristalliniteit is het van nature melkwit of ondoorzichtig.
• Goede slijtageweerstand: Voor een basisproduct kunststof is de slijtvastheid respectabel (maar nergens in de buurt van die van UHMWPE).

③ Algemene toepassingen:

• Melkkannen, sapflessen, shampooflessen en andere harde verpakkingen.

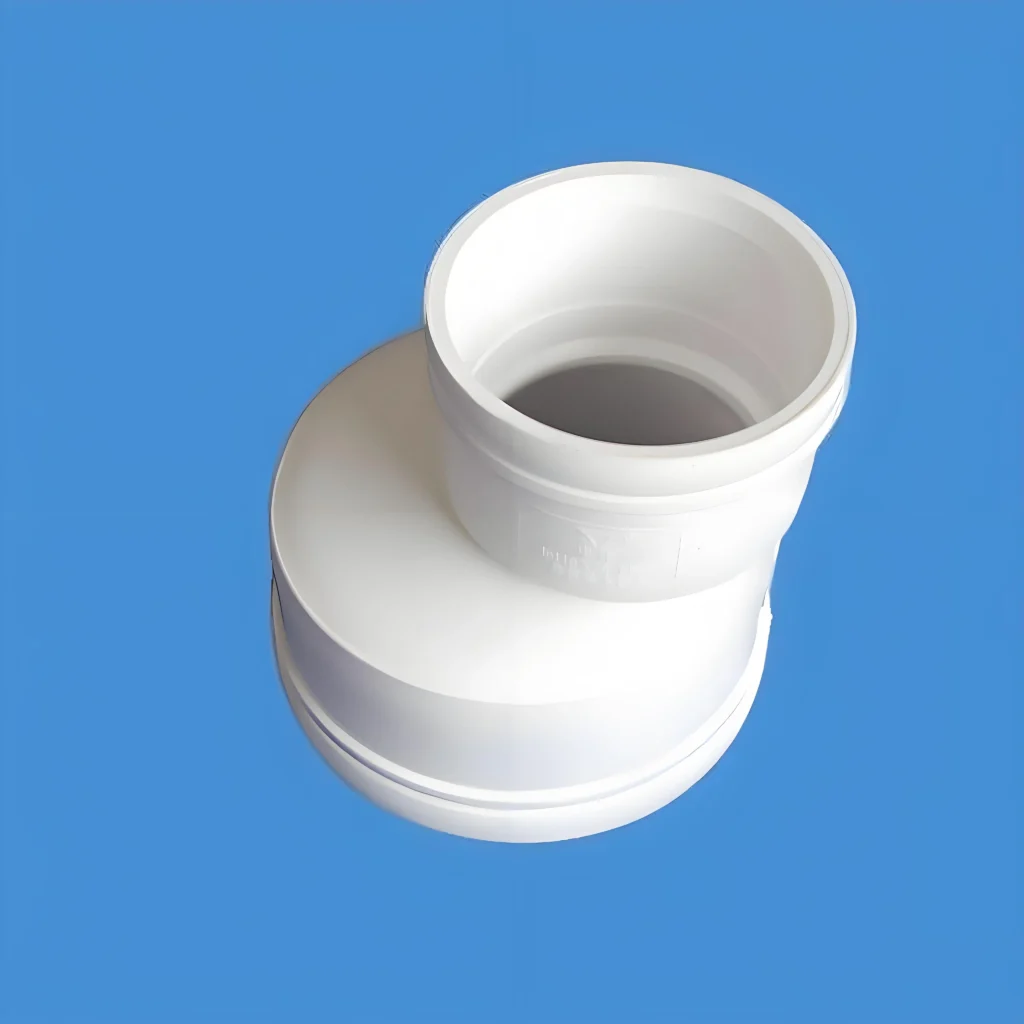

• Gas-, water- en afvoerleidingen.
• Plastic snijplanken, opbergbakken.
• Speelgoed voor kinderen, tuinmeubilair.

In een notendop: HDPE is de ‘stijve en duurzame’ commoditykunststof bij uitstek voor het vervaardigen van een breed scala aan harde houders, buizen en langdurige goederen.

UHMWPE vertegenwoordigt het summum van polyethyleenprestaties. De lineaire structuur van HDPE wordt tot het uiterste doorgevoerd, wat resulteert in super-eigenschappen waar geen enkel ander PE aan kan tippen.

① Moleculaire structuur: De moleculaire ketens van UHMWPE zijn ook lineair, maar hun lengte is verbluffend—10 tot 20 keer langer dan die van HDPE, of zelfs meer. Het moleculair gewicht ligt doorgaans tussen 3,1 en 7+ miljoen g/mol, terwijl dat van HDPE meestal slechts 100.000 tot 500.000 g/mol is. Deze extreem lange ketens zijn sterk met elkaar verstrengeld, als een kom overgekookte spaghetti.

Belangrijkste kenmerken:

• Ongeëvenaarde slijtvastheid: Dit is het bepalende kenmerk van UHMWPE. Bij glijdende en schurende slijtagescenario's presteert het beter dan bijna alle andere thermoplasten en veel metalen, waaronder koolstofstaal. De lange ketens zijn ongelooflijk moeilijk van het oppervlak los te trekken.
• Extreme slagsterkte: Het heeft de hoogste slagsterkte van alle thermoplasten, wat het de bijnaam “vrijwel onbreekbaar” heeft opgeleverd. Het behoudt deze taaiheid zelfs bij cryogene temperaturen (-200°C).
• Extreem lage wrijvingscoëfficiënt: Het oppervlak is uitzonderlijk glad met uitstekende zelfsmerende eigenschappen, vergelijkbaar met PTFE (Teflon).
• Superieure chemische weerstand: Het erft en verbetert de chemische inertie van de PE-familie.
• Geen waterabsorptie: Het absorbeert vrijwel geen vocht, waardoor het een uitstekende dimensionale stabiliteit heeft.

③ Verwerkingsmoeilijkheid: Vanwege de extreme ketenlengte is de smeltviscositeit astronomisch. Boven het smeltpunt vloeit het niet zoals een echte vloeistof, maar verzacht het tot een rubberachtige, gelachtige toestand. Hierdoor is het onmogelijk om het te verwerken met conventionele spuitgiet- of extrusietechnieken. Het vereist hoogst gespecialiseerde methoden, zoals het gespecialiseerde spuitgieten dat in deze gids wordt besproken, compressiegieten of ramextrusie.

④ Algemene toepassingen:

• Orthopedische implantaten (slijtvaste voeringen voor kunstheupen en -knieën).
• Ballistische platen voor kogelvrije vesten, snijbestendige handschoenen.
• Industriële slijtstrippen, kettinggeleiders, tandwielen en lagers.
• Dock fenders voor havens, liners voor hoppers die mineralen en granen verwerken.

In een notendop: UHMWPE is de ‘ultieme krijger’ van de polyethyleenfamilie, die zijn extreem lange moleculaire ketens benut om ongeëvenaarde slijtvastheid, slagvastheid en zelfsmering te leveren voor de meest veeleisende technische uitdagingen.

Ja, maar niet met een standaardproces. Dit is de centrale uitdaging en het belangrijkste concept om te begrijpen.

Pogingen om UHMWPE te spuitgieten met conventionele machines en parameters die zijn ontworpen voor materialen zoals polypropyleen of ABS, resulteren in mislukking. De astronomisch hoge smeltviscositeit van het materiaal verhindert dat het door standaardpoorten, runners en dunwandige matrijsholtes stroomt. Het veroorzaakt waarschijnlijk een “short shot” (onvolledige vulling) of beschadigt de spuitgietmachine door overmatige drukopbouw.

① Speciaal geformuleerde harsen: Materiaalleveranciers hebben eigen UHMWPE-harsen van "spuitgietkwaliteit" ontwikkeld. Deze hebben vaak een iets lager molecuulgewicht (hoewel nog steeds in het "ultrahoge" bereik) of bevatten stroombevorderende toevoegingen die de viscositeit net genoeg verlagen om verwerking haalbaar te maken zonder de uiteindelijke eigenschappen aanzienlijk in gevaar te brengen.

② Aangepaste spuitgietmachines: Machines moeten robuust zijn en in staat om extreem hoge injectiedrukken te genereren—vaak meer dan 30.000 tot 40.000 psi. Ze kunnen gespecialiseerde schroefontwerpen bevatten (bijv. lage compressieverhoudingen), opgewaardeerde hydraulische systemen en geharde, slijtvaste vaten en schroeven om de schurende aard van sommige gevulde kwaliteiten aan te kunnen.

Grote, volledig ronde lopers:

Kanalen zijn de kanalen die de spuitmond van de spuitgietmachine met de matrijsholte verbinden en het gesmolten materiaal naar zijn eindbestemming leiden. Voor gangbare kunststoffen worden kanalen vaak zo klein mogelijk ontworpen terwijl toch een volledige vulling wordt gewaarborgd, wat materiaal bespaart en de cyclustijd verkort. Trapeziumvormige of halfronde dwarsdoorsneden komen veel voor.

Robuuste constructie voor ultrahoge druk:

De injectiedruk voor UHMWPE bereikt vaak 200 MPa (ongeveer 30.000 psi) of meer, wat twee tot drie keer zo hoog is als die van conventionele kunststoffen. Dit betekent dat de mal tijdens elke cyclus wordt blootgesteld aan enorme kracht, vergelijkbaar met een kleine interne explosie. Daarom moet de mal worden ontworpen en gebouwd als een “stalen fort” dat bestand is tegen deze extreme omstandigheden.

④ Strategische plaatsing van koelkanalen:

Koelen speelt een dubbele rol bij het vormen van UHMWPE: het moet snel genoeg gaan om het onderdeel te laten stollen voor het uitwerpen, maar ook gelijkmatig genoeg om kromtrekken te voorkomen. Omdat UHMWPE-onderdelen meestal dikwandig zijn en kunststof een slechte warmtegeleider is, is het koelproces zowel langzaam als kritisch.

Voordat je aan een UHMWPE spuitgietproject begint, moet je een aantal kritieke factoren in overweging nemen om een succesvol resultaat te garanderen.

• Is UHMWPE de juiste keuze? Bevestig eerst dat UHMWPE werkelijk noodzakelijk is. Als de toepassing slechts een matige slijtvastheid vereist, kan een gemakkelijker te verwerken materiaal zoals Acetal (POM) of Nylon tegen lagere kosten voldoen. UHMWPE dient te worden gereserveerd voor toepassingen waar zijn extreme slijtvastheid
• De juiste kwaliteit kiezen: Zoals eerder besproken, kies de kwaliteit die het beste aansluit bij de behoeften van de toepassing—maagdelijk voor voedselcontact, oliegevuld voor droog glijden, koolstofgevuld voor ESD, enz. Werk nauw samen met de materiaalleverancier en uw spuitgieter.

• Dikke wandsecties: UHMWPE stroomt niet goed in dunne secties. Een minimale wanddikte van 3 mm (0,125 inch) wordt vaak aanbevolen, waarbij 5-6 mm (0,200-0,250 inch) idealer is. Vermijd abrupte veranderingen in wanddikte.
• Royale radii: Scherpe binnenhoeken zijn spanningsconcentratoren en moeten worden vermeden. Gebruik grote, royale radii op alle hoeken en afrondingen om de materiaalstroom en de sterkte van het onderdeel te verbeteren.
• Eenvoud: Complexe geometrieën met ingewikkelde kenmerken, ribben of nokken zijn uiterst moeilijk te vullen en moeten tot een minimum worden beperkt. Het ideale onderdeel is stevig en eenvoudig.

Deze uitzonderlijk lange, verstrengelde moleculaire ketens zijn de bron van de legendarische eigenschappen van UHMWPE. Stel je een kom gekookte spaghetti voor versus een kom kortgesneden pasta. Het is aanzienlijk moeilijker om de lange spaghettislierten uit elkaar te trekken dan de kortere stukken. Op dezelfde manier zijn de lange polymeerketens in UHMWPE ongelooflijk effectief in het overbrengen en afvoeren van belasting en energie. Deze moleculaire structuur geeft het materiaal een enorme taaiheid, superieure slijtvastheid en hoge slagsterkte.

In tegenstelling tot de meeste thermoplasten smelt UHMWPE niet echt tot een vrijstromende vloeistof wanneer het boven het smeltpunt wordt verhit (ongeveer 135°C / 275°F). In plaats daarvan verzacht het tot een gelachtige, amorfe toestand. De viscositeit blijft extreem hoog en gedraagt zich meer als een dichte pasta dan als een vloeistof. Dit unieke reologische gedrag is de belangrijkste reden waarom het traditioneel verwerkt wordt door middel van compressievormen of ram-extrusie, waarbij het materiaal onder enorme druk in een vorm wordt geperst. Het spuitgieten van UHMWPE is daarom een zeer gespecialiseerde en uitdagende variant van een standaardproces.

• Met glas gevuld UHMWPE: De toevoeging van microscopische glasparels of -vezels verhoogt de stijfheid (buigmodulus), druksterkte en dimensionale stabiliteit van het materiaal. Hoewel het de slagsterkte enigszins vermindert, biedt het betere prestaties onder hoge statische belastingen en bij verhoogde temperatuur
• Met koolstof gevuld UHMWPE: Koolstofpoeder of -vezels worden toegevoegd om het materiaal statisch dissipatief of geleidend te maken. Dit is cruciaal voor toepassingen in explosieve omgevingen of waar gevoelige elektronica bescherming nodig heeft tegen elektrostatische ontlading (ESD). Koolstofvullers verbeteren ook de stijfheid en t
• Met keramiek gevuld UHMWPE: De toevoeging van keramische deeltjes (zoals aluminiumoxide of siliciumcarbide) verhoogt de schuurweerstand aanzienlijk. Deze kwaliteiten zijn ontworpen voor de meest veeleisende slijtagetoepassingen, zoals het verwerken van schurende slurries in de mijnbouw, landbouw of bulkgoederenverwerking.

Voor toepassingen in de voedingsmiddelen- en medische industrie kunnen antimicrobiële middelen in de UHMWPE-hars worden verwerkt. Deze middelen remmen de groei van bacteriën, schimmels en zwammen op het oppervlak van het afgewerkte onderdeel, wat de hygiëne en veiligheid ten goede komt.

UHMWPE is van nature wit, maar er kunnen pigmenten worden toegevoegd om onderdelen in verschillende kleuren te maken. Dit wordt vaak gebruikt voor organisatorische doeleinden, zoals kleurcodering van verschillende soorten snijplanken, machineonderdelen voor specifieke productielijnen of onderdelen die cruciaal zijn voor de veiligheid.

• Uitzonderlijke taaiheid: UHMWPE wordt vaak omschreven als “vrijwel onbreekbaar.” Het kan enorme hoeveelheden schokenergie absorberen zonder te breken, barsten of versplinteren, zelfs bij cryogene temperaturen (tot -200°C).
• Zelfsmerend karakter: Het materiaal heeft een duidelijk wasachtig, glad gevoel. De moleculen ervan hebben een zeer lage affiniteit voor andere oppervlakken, wat resulteert in een extreem lage wrijvingscoëfficiënt. Deze "zelfsmerende" eigenschap betekent dat het in direct contact met andere onderdelen kan functioneren met minimale slijtage en
• Uitstekende slijtvastheid: Dit is de belangrijkste roem van UHMWPE. Het overtreft bijna alle andere thermoplasten en veel metalen, waaronder koolstof- en roestvrij staal, qua slijtage in glij- en schuurscenario's. De lange polymeerketens verzetten zich ertegen om door schurende deeltjes te worden “weggeschraapt”.
• Chemische inertheid: Als lid van de polyethyleenfamilie is UHMWPE chemisch zeer stabiel. Het is zeer bestand tegen een breed scala aan corrosieve chemicaliën, waaronder de meeste sterke zuren, alkaliën, organische oplosmiddelen en reinigingsmiddelen. Het wordt alleen aangetast door sterk oxiderende zuren.

• Lichtgewicht: Met een dichtheid van ongeveer 0,93-0,95 g/cm³ is UHMWPE lichter dan water, wat betekent dat het blijft drijven. Deze lage dichtheid maakt het een uitstekende keuze voor toepassingen waarbij gewichtsvermindering een prioriteit is zonder in te boeten op sterkte en duurzaamheid.
• Verwaarloosbare vochtabsorptie: UHMWPE is niet-poreus en absorbeert vrijwel geen water (<0.01%). Dit betekent dat de afmetingen en eigenschappen stabiel blijven, zelfs wanneer het volledig ondergedompeld of gebruikt wordt in omgevingen met een hoge luchtvochtigheid. Hierdoor is het ook bestand tegen vlekken en gemakkelijk te reinigen.
• Superieure geluid- en trillingsdemping: De moleculaire structuur van het materiaal is uitstekend in het absorberen van energie, wat zich vertaalt in een effectieve demping van geluid en trillingen. Dit maakt het ideaal voor tandwielen, rollen en transportcomponenten, wat zorgt voor stillere machines.
• Biocompatibiliteit: UHMWPE van medische kwaliteit is niet-toxisch en veroorzaakt geen schadelijke reactie van het menselijk lichaam, waardoor het een veilig en betrouwbaar materiaal is voor chirurgische implantaten en medische apparaten.

③ Gespecialiseerd matrijsontwerp: Matrijzen voor UHMWPE moeten zo ontworpen zijn dat ze rekening houden met de slechte vloei en de hoge krimp van het materiaal. Dit omvat het gebruik van grote, volledig ronde runners; grote, directe ingangen; een robuuste constructie om hoge druk te weerstaan; en een strategische plaatsing van de koelkanalen.

④ Deskundige procesbeheersing: Het procesvenster voor UHMWPE is extreem smal. Het vereist ervaren technici die begrijpen hoe temperatuur, druk, injectiesnelheid en koeltijd in balans moeten worden gebracht om een correct gevuld, volledig versmolten onderdeel te bereiken.

Samengevat kan UHMWPE spuitgegoten worden, maar het is een niche-discipline op expertniveau die de kloof overbrugt tussen de traditionele spuitgiet- en persgiettechnieken.

Daarom is succesvol UHMWPE-spuitgieten een zeer gespecialiseerde techniek, het best te omschrijven als een hybride proces dat ergens tussen traditioneel spuitgieten en persen ligt. Het vereist niet alleen speciale harstypen en aangepaste apparatuur, maar stelt ook uiterst strenge en onconventionele eisen aan het matrijsontwerp. Het is zelfs geen overdrijving om te zeggen dat het matrijsontwerp de meest kritische factor is die het succes of falen van een UHMWPE-spuitgietproject bepaalt.

Voor UHMWPE moet deze logica volledig worden losgelaten. Het enige doel van het runnerontwerp is het minimaliseren van de stromingsweerstand tegen elke prijs. Dit betekent:

• Enorme diameter: Runners moeten uitzonderlijk groot zijn, doorgaans met diameters van 10 mm tot 20 mm (0,4″ tot 0,8″) of zelfs groter, afhankelijk van de grootte van het onderdeel. Dit biedt een breed, open pad voor het viskeuze materiaal.
• Volledig ronde dwarsdoorsnede: Van alle geometrische vormen biedt een volledig ronde dwarsdoorsnede de laagste verhouding tussen oppervlakte en volume. Dit staat bekend als de “optimale hydraulische straal”. Minder contactoppervlak betekent minder wrijving, wat op zijn beurt het verlies van kostbare injectiedruk minimaliseert met

Waarom het cruciaal is: De smeltviscositeit van UHMWPE is extreem hoog en de vloeibaarheid is slecht. Het gebruik van kleine of trapeziumvormige verdeelkanalen zou een dramatische toename van de wrijvingsweerstand veroorzaken, wat leidt tot enorme drukverliezen. Het is mogelijk dat meer dan 50% van de injectiedruk alleen al wordt verbruikt door het materiaal door het verdeelkanaal te duwen, waardoor er onvoldoende kracht overblijft om de holte te vullen. Dit is vergelijkbaar met proberen een dikke milkshake door een smal koffieroerstaafje te drinken — hoe hard u ook probeert, het is ongelooflijk inefficiënt. Gevolgen van slecht ontwerp: • Gegarandeerde onvolledige vullingen: Het materiaal bevriest in het verdeelkanaal lang voordat het de holte kan vullen. • Drukoverbelasting: In een poging een vulling te forceren, kunnen operators de druk tot een gevaarlijk niveau verhogen, met het risico op schade aan de hydrauliek van de machine

Grote, directe poorten:

De ingang is de laatste “deuropening” tussen het aanspuitkanaal en de onderdeelholte. Bij conventioneel gieten worden ingangen (bijv. pin-point- of onderwateringangen) vaak zeer klein ontworpen. Hierdoor kunnen ze automatisch afscheuren wanneer de mal opengaat en wordt de esthetische onvolkomenheid op het onderdeel geminimaliseerd.

Voor UHMWPE moet esthetiek wijken voor functionaliteit. Poorten moeten groot, niet beperkend en bij voorkeur direct zijn.

• Groot formaat: De ingang moet groot genoeg zijn om een flessenhalseffect te voorkomen wanneer het materiaal de holte binnenkomt. Het doel ervan is een soepele overgang te vergemakkelijken, niet om de stroom af te knijpen.
• Direct ontwerp: De ideale ingangstypes zijn een directe sprue-gate of een grote tab-gate, die de runner direct verbinden met het dikste deel van het onderdeel. Dit zorgt ervoor dat de druk continu van de runner naar de holte wordt overgebracht met minimaal verlies.

Waarom het cruciaal is: De ingang heeft twee primaire taken: ten eerste het materiaal binnenlaten tijdens de injectiefase, en ten tweede — en belangrijker nog — open blijven tijdens de nadrukfase. UHMWPE heeft een hoge matrijskrimp. Om deze krimp te compenseren en inzinkingen of interne holtes te voorkomen, moet na het vullen een hoge druk (houd- of nadruk) worden gehandhaafd om meer materiaal in de holte te "persen". Als de ingang te klein is, bevriest hij voortijdig, waardoor het pad voor deze nadruk wordt afgesloten en de gehele houdfase nutteloos wordt. Gevolgen van slecht ontwerp: • Ernstige inzinkingen en holtes: Het onderdeeloppervlak zal onaantrekkelijke inzinkingen vertonen en er zullen interne bellen of gaten ontstaan, wat de structurele integriteit en prestaties van het onderdeel aantast. • Onvolledig

• Hoogwaardig matrijsstaal: Hoogwaardig, hard voorgehard of doorgehard gereedschapsstaal zoals P20, H13 of S7 is verplicht. Voor gebieden die direct in contact staan met schurende UHMWPE-kwaliteiten (vooral die gevuld met glasvezel of keramiek) is een hardchroomcoating of nog slijtvaster staal
• Dikke matrijsplaten: De A- en B-platen van de matrijs (vaste en bewegende helften) moeten aanzienlijk dikker zijn dan bij een conventionele matrijs om te voorkomen dat ze buigen of "ademen" onder druk, wat flashing zou veroorzaken.
• Versterkt ondersteuningssysteem: De matrijs moet worden ontworpen met een voldoende aantal robuuste steunpilaren om de holte te ondersteunen, zodat de krachten tijdens het klemmen en injecteren gelijkmatig worden verdeeld om vervorming te voorkomen.
• Betrouwbare vergrendelingen: Geleidings- en vergrendelingsmechanismen moeten robuust zijn om ervoor te zorgen dat de twee matrijshelften onder extreme druk perfect uitgelijnd blijven en niet verschuiven.

Waarom het cruciaal is: Als een matrijs onvoldoende stijfheid heeft, vervormt hij elastisch onder de hogedrukimpact. Hierdoor kan de scheidingslijn met een minieme spleet opengaan, waardoor gesmolten plastic kan ontsnappen en flash vormt. Flash verslechtert niet alleen de onderdeelkwaliteit en vereist handmatige verwijdering, maar versnelt ook de slijtage aan de scheidingslijn, wat de levensduur van de matrijs verkort. Herhaald doorbuigen kan leiden tot permanente matrijsschade. Gevolgen van slecht ontwerp: • Flashvorming: Verhoogt de nabewerkingskosten en beïnvloedt de onderdeelprecisie negatief. • Permanente matrijsschade: Kromgetrokken platen, verpletterde steunpilaren of gebarsten kernen/holtes, wat leidt tot enorme reparatiekosten of een volledige afschrijving van het gereedschap. • Veiligheidsrisico's: In extreme gevallen kan een catastrofaal falen van de matrijsstructuur een ernstige bedreiging vormen

Uniforme indeling: Koelkanalen moeten zo gelijkmatig mogelijk rond de holte worden aangelegd, met een consistente afstand tot het oppervlak van het onderdeel. Dit zorgt ervoor dat alle delen van het onderdeel met een vergelijkbare snelheid afkoelen.

• Hotspots aanpakken: In dikwandige delen van het onderdeel of bij lasnaden waar extra warmte wordt gegenereerd, zijn meer koelkanalen of kanalen dichter bij het oppervlak nodig om de lokale warmteopbouw af te voeren.
• Ontwerp met meerdere circuits: Voor complexe onderdelen is het het beste om meerdere onafhankelijke koelcircuits te ontwerpen. Dit maakt differentiële temperatuurregeling in verschillende delen van de matrijs mogelijk, wat een nauwkeurigere controle over krimp en kromtrekken biedt.

• Hogedrukcapaciteit: De matrijs moet worden gebouwd uit hoogwaardig gereedschapsstaal (bijv. P20, H13) en ontworpen om enorme injectie- en klemdrukken te weerstaan zonder te buigen of te bezwijken.
• Ingangen en kanalen: Gebruik grote, volledig ronde kanalen om de drukval te minimaliseren. Ingangen moeten groot zijn en het dikste deel van het onderdeel rechtstreeks voeden. Onderwater-ingangen, pin-ingangen en andere restrictieve ontwerpen zijn over het algemeen niet haalbaar.
• Ontluchting: Een goede ontluchting is cruciaal om ingesloten lucht te laten ontsnappen naarmate het trage materiaalfront vordert. Onvoldoende ontluchting kan leiden tot onvolledige vullingen (short shots) en brandvlekken.
• Krimp: UHMWPE heeft een hoge en vaak niet-uniforme krimpsnelheid. De mal moet zo ontworpen worden dat hiermee rekening wordt gehouden om de uiteindelijke maatnauwkeurigheid van het onderdeel te bereiken. Dit vereist vaak prototyping en iteratie.

• Hogedrukmachine: De spuitgietpers moet in staat zijn zeer hoge injectiedrukken te genereren en te handhaven.
• Schroef en vat: Een gespecialiseerde schroef met een lage compressieverhouding (bijv. 1,5:1 tot 2,0:1) is nodig om overmatige afschuifwarmteontwikkeling te voorkomen, die het materiaal kan degraderen. Het vat en de schroef moeten gemaakt zijn van gehard, slijtvast staal.

• Hoge gereedschapskosten: Robuuste hogedrukmatrijzen zijn duurder om te bouwen dan standaardmatrijzen.
• Lange cyclustijden: Vanwege de dikke wanden van het onderdeel en de thermodynamica van het materiaal zijn zowel de injectiefase als de koelfase aanzienlijk langer dan bij conventionele thermoplasten. Cyclustijden kunnen enkele minuten per onderdeel bedragen, wat de kosten per onderdeel verhoogt.

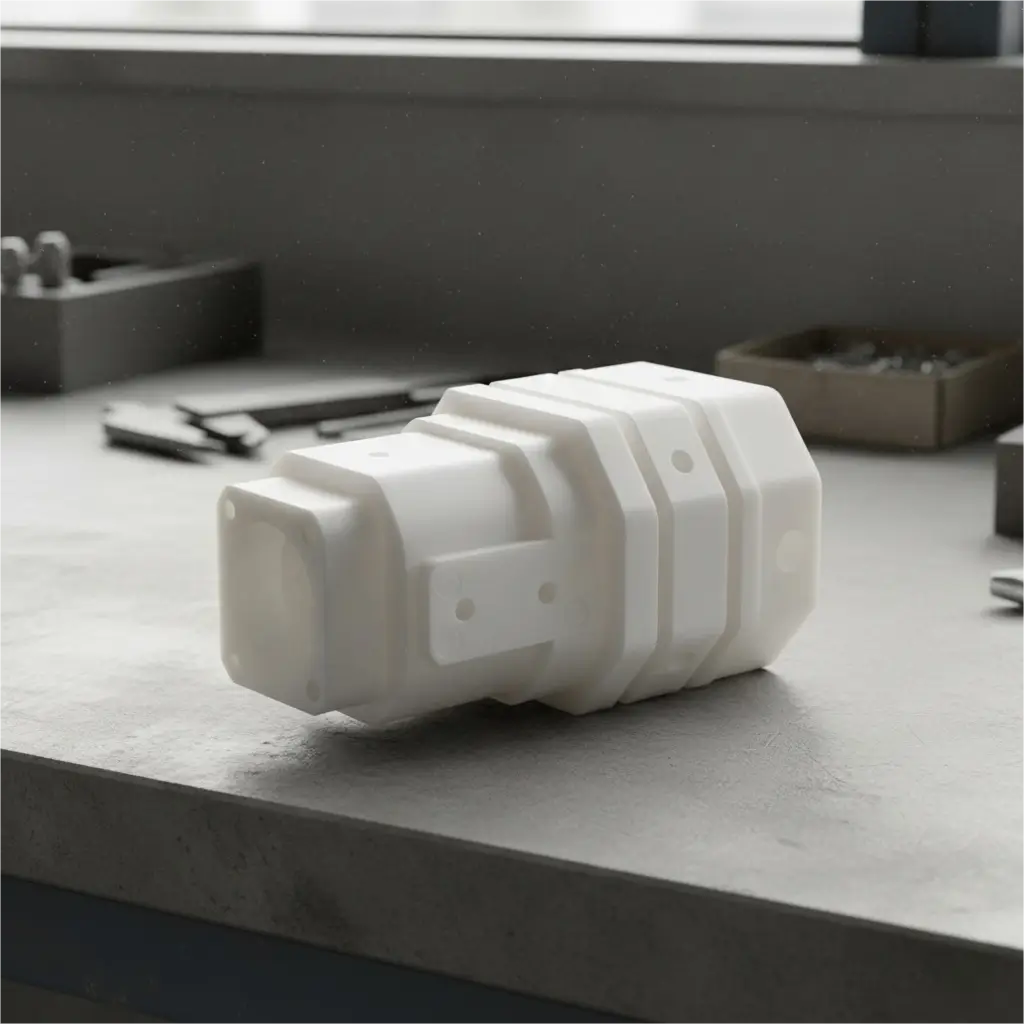

UHMWPE spuitgiet productie

Ontwerprichtlijnen voor UHMWPE spuitgieten

Hoe UHMWPE spuitgieten uit te voeren: Een stap-voor-stap handleiding

Wat zijn de voordelen van UHMWPE spuitgieten?

Wat zijn de nadelen van UHMWPE spuitgieten?

Veel voorkomende problemen en oplossingen bij het spuitgieten van UHMWPE

Wat zijn de toepassingen van UHMWPE Injection Molding?

Het ontwerpen van een onderdeel voor succesvol UHMWPE-spuitgieten vereist het naleven van een reeks regels die rekening houden met het unieke gedrag van het materiaal.

Dit is een vereenvoudigd overzicht van het gespecialiseerde proces, met de belangrijkste verschillen met conventioneel gieten.

De UHMWPE-korrels worden vanuit de trechter in de cilinder gevoerd. De draaiende schroef transporteert ze naar voren. De combinatie van warmte van de verwarmingsbanden van de cilinder en afschuifwarmte van de rotatie van de schroef begint het materiaal te verzachten tot zijn gelachtige toestand. Er wordt een lage schroefsnelheid (TPM) gebruikt om afschuifgeïnduceerde degradatie van de lange polymeerketens te minimaliseren.

Zodra er voldoende materiaal vóór de schroef is opgehoopt, begint de injectiefase. De schroef fungeert als een zuiger en beweegt met enorme kracht naar voren. Er wordt een extreem hoge injectiedruk (25.000 – 40.000+ psi) toegepast om het stroperige, pasteuze materiaal door de spuitmond, spruitkanaal, verdeelkanalen en de ingang in de matrijsholte te persen. De injectiesnelheid is doorgaans langzaam en gecontroleerd om een gestage, gelijkmatige vulling te garanderen.

Nadat de matrijs volumetrisch is gevuld, wordt gedurende langere tijd een “na-” of “houddruk” toegepast. Dit is een kritieke stap. Het blijft materiaal in de holte drukken om de aanzienlijke krimp te compenseren die optreedt terwijl het materiaal afkoelt en stolt. Onvoldoende nadruk of nadruktijd resulteert in holtes, inzinkingen en een slechte dimensionale stabiliteit.

Dit is de langste fase van de cyclus. Omdat de onderdelen dikwandig zijn en kunststof een slechte warmtegeleider is, is een lange koeltijd nodig om het onderdeel volledig te laten stollen en stabiel genoeg te maken om uitgeworpen te worden. De mal wordt gekoeld met circulerend water of olie. Deze stap overhaasten leidt tot ernstige vervorming.

Zodra de koeltijd voorbij is, gaat de matrijs open. Het uitwerpsysteem (pennen, hulzen, enz.) duwt het afgewerkte onderdeel uit de holte. Door de hoge druk die gebruikt wordt, kan het uitwerpen soms krachtig zijn.

Het onderdeel wordt verwijderd en het runner-/aanspuitsysteem wordt weggesneden. Vanwege de taaiheid van UHMWPE vereist dit vaak een zaag of scherp mes in plaats van eenvoudig draaien of breken. In sommige gevallen kunnen onderdelen na het spuitgieten uitgloeien vereisen om interne spanningen te verlichten.

Indien succesvol, biedt dit gespecialiseerde proces aanzienlijke voordelen ten opzichte van het bewerken van onderdelen uit standaardvormen (staaf, plaat, plaat).

• Ontwerpvrijheid en complexiteit: Hoewel beperkt in vergelijking met andere kunststoffen, maakt spuitgieten nog steeds de creatie van complexere, net-shape onderdelen mogelijk dan verspaning. Kenmerken zoals geïntegreerde montagebeugels, blinde gaten en gecontoureerde oppervlakken kunnen rechtstreeks worden gespuitgiet, wat de behoefte aan seco
• Schaalbaarheid en productie in hoog volume: Voor productieruns van duizenden of miljoenen onderdelen is spuitgieten veel kosteneffectiever en sneller dan het individueel bewerken van elk onderdeel. Zodra de initiële gereedschapsinvestering is gedaan, dalen de kosten per onderdeel drastisch met het volume.
• Minder materiaalverspilling: Bewerking kan een aanzienlijke hoeveelheid afvalmateriaal (spanen of krullen) genereren, vooral voor complexe onderdelen. Spuitgieten is een near-net-shape-proces, waarbij het enige afval doorgaans het aangietsysteem is, dat soms kan worden vermalen en hergebruikt in specifieke toepassing

De uitdagingen en beperkingen van het proces zijn aanzienlijk en moeten zorgvuldig worden afgewogen.

• Extreem hoge matrijskosten: Matrijzen moeten worden gebouwd om extreme drukken te weerstaan, waardoor ze aanzienlijk duurder zijn dan standaard spuitgietmatrijzen. Deze hoge initiële investering maakt het proces ongeschikt voor productie in kleine oplagen of prototypes.
• Lange cyclustijden: De combinatie van langzame injectie, lange napersing en verlengde koeltijden betekent dat cyclustijden in minuten worden gemeten, niet in seconden. Dit vermindert de machineoutput en verhoogt de kosten per onderdeel in vergelijking met snel cyclerende materialen.

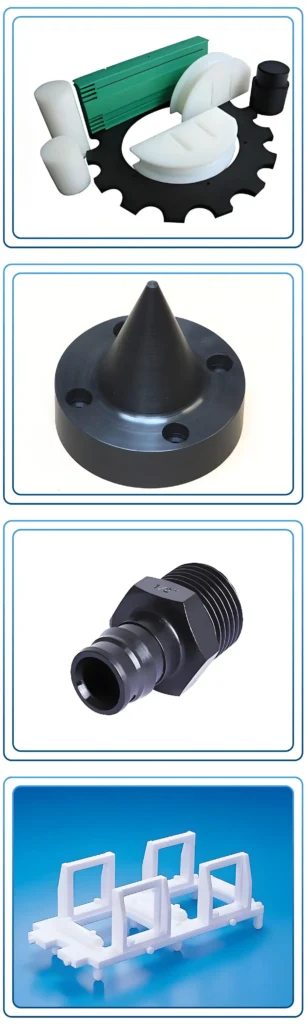

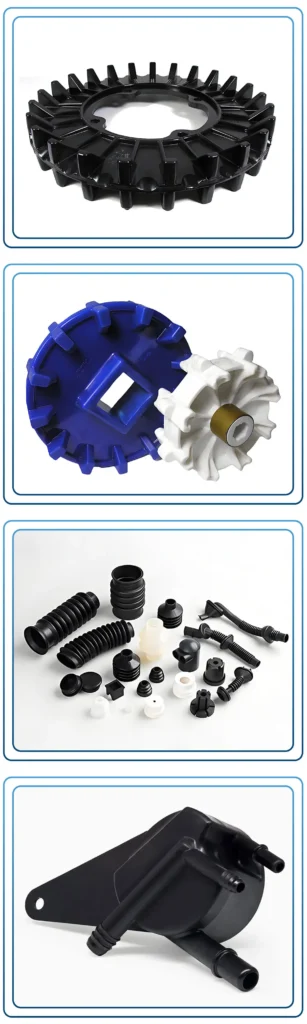

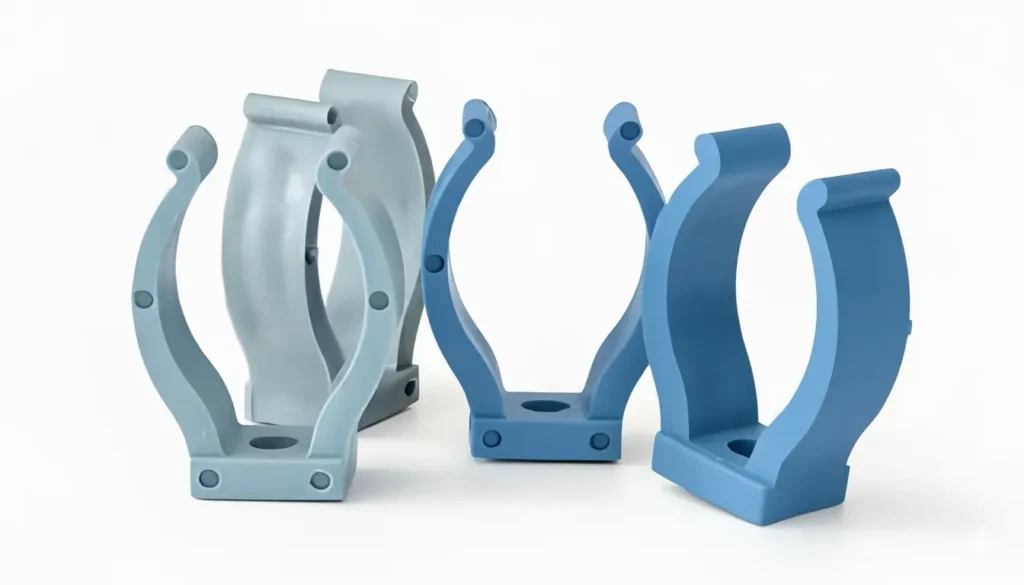

Toepassingen voor spuitgegoten UHMWPE zijn te vinden in industrieën die grote hoeveelheden van ongelooflijk duurzame, slijtvaste en wrijvingsarme onderdelen moeten maken.

Dit is een primaire markt. De combinatie van slijtvastheid en lage wrijving maakt het perfect voor onderdelen die producten en bulkmaterialen geleiden, verplaatsen en hanteren.

• Tandwielen en kettingwielen: Voor transportsystemen en aandrijving met laag koppel. Ze zijn stil, zelfsmerend en licht van gewicht.
• Kettinggeleiders en slijtstrips: Het geleiden van rollenkettingen en transportbanden met minimale wrijving en slijtage.
• Rollen en poelies: Voor transportbanden en kabelsystemen, met een duurzaam, niet-klevend oppervlak.

Hoewel UHMWPE een lage vochtopname heeft, kunnen sommige gevulde kwaliteiten hygroscopisch zijn. Het hars moet worden gedroogd volgens de specificaties van de fabrikant, doorgaans gedurende 2-4 uur bij ongeveer 70-80°C, om oppervlaktedefecten te voorkomen.

De matrijs wordt geïnstalleerd in een hogedruk spuitgietmachine. De temperatuur van de vaten en spuitmonden wordt ingesteld. In tegenstelling tot veel kunststoffen is het temperatuurprofiel voor UHMWPE relatief vlak en heet, vaak in het bereik van 220-280°C (428-536°F). Dit ligt ruim boven het smeltpunt en is nodig om de viscositeit zoveel mogelijk te verlagen.

• Uitstekende consistentie tussen onderdelen: Het spuitgietproces is zeer herhaalbaar. Zodra de procesparameters zijn afgesteld, is elk geproduceerd onderdeel vrijwel identiek, wat een hoog niveau van kwaliteit en consistentie garandeert dat moeilijk te bereiken is met handmatige of meerstaps verspaningsbewerkingen
• Verbeterde materiaaleigenschappen (versmelting): een spuitgietonderdeel wordt gevormd uit een homogene smelt, wat resulteert in een volledig versmolten, monolithische structuur. Dit kan leiden tot superieure mechanische integriteit vergeleken met onderdelen die zijn verspaand uit persgevormd materiaal, dat soms interne spanningen of s kan hebben
• Kostenverlaging op schaal: Hoewel de initiële malkosten hoog zijn, maken de lage cycluskosten (materiaal + machinetijd) bij hoge volumes spuitgieten de meest economische productiemethode voor grote hoeveelheden UHMWPE-onderdelen.

• Beperkingen voor onderdeelontwerp: Zoals eerder toegelicht, is de ontwerper beperkt tot eenvoudige geometrieën met dikke, gelijkmatige wanden, ruime radii en grote lossingshoeken. Dunne wanden, scherpe hoeken en complexe kenmerken zijn niet haalbaar.
• Hoge verwerkingsmoeilijkheid: Het proces heeft een zeer smal verwerkingsvenster en vereist gespecialiseerde machines en zeer bekwame technici. Niet elk spuitgietbedrijf beschikt over de apparatuur of expertise om UHMWPE succesvol te verwerken.
• Potentieel voor materiaaldegradatie: De combinatie van hoge temperatuur en hoge afschuiving (van de schroef) kan de lange polymeerketens van de UHMWPE afbreken, waardoor het molecuulgewicht daalt en de uiteindelijke mechanische eigenschappen worden aangetast. Zorgvuldige procesbeheersing is essentieel om dit risico te beperken.
• Beperkte oppervlakteafwerking: Het is moeilijk om een cosmetisch perfecte of hoogglanzende oppervlakteafwerking te bereiken. Kleine stromingslijnen, lasnaden of een matte uitstraling komen vaak voor.

Maagdelijke kwaliteiten zijn FDA-conform, niet poreus en gemakkelijk schoon te maken, waardoor ze ideaal zijn voor toepassingen die in contact komen met voedingsmiddelen.

• Vijzels en toevoerschroeven: Het verplaatsen van voedselproducten zonder beschadiging of verontreiniging.

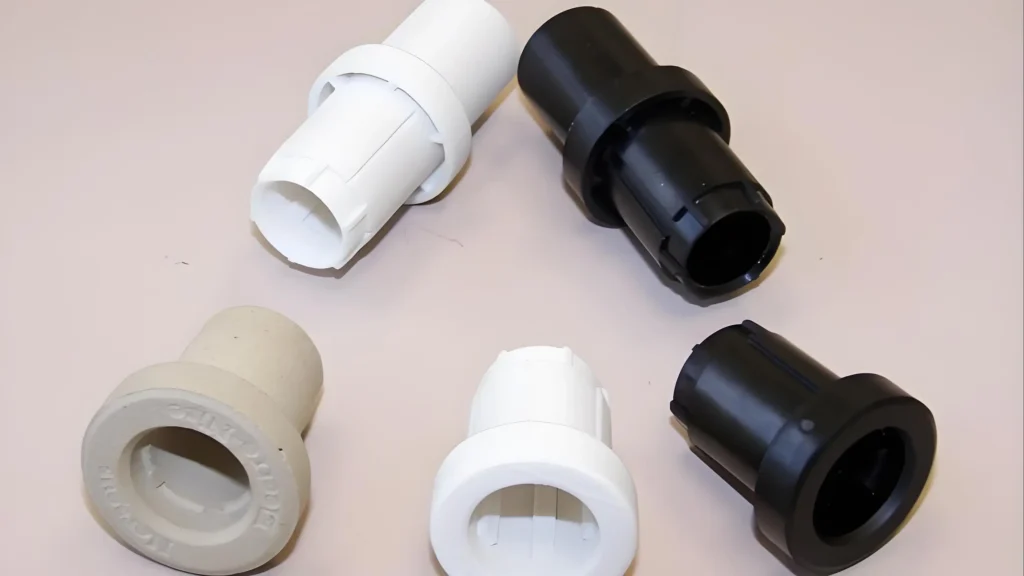

• Bussen en lagers: Voor verwerkingsmachines die werken in natte, corrosieve en wash-down-omgevingen waar traditionele gesmeerde lagers zouden falen.
• Sterwielen en geleiderails: Gebruikt in bottelarij- en verpakkingslijnen om containers voorzichtig te geleiden bij hoge snelheden.

Biocompatibele en vernette kwaliteiten worden gebruikt voor wegwerphulpmiddelen in grote volumes en sommige implanteerbare onderdelen.

• Orthopedische implantaten: Hoewel de hoofdcomponenten (zoals acetabulaire liners in heupvervangingen) vaak worden verspaand uit cross-linked materiaal, kunnen sommige kleinere implantaatcomponenten met groot volume worden gespuitgiet.
• Handvatten en componenten voor chirurgische instrumenten: Duurzame, steriliseerbare onderdelen voor medische gereedschappen.

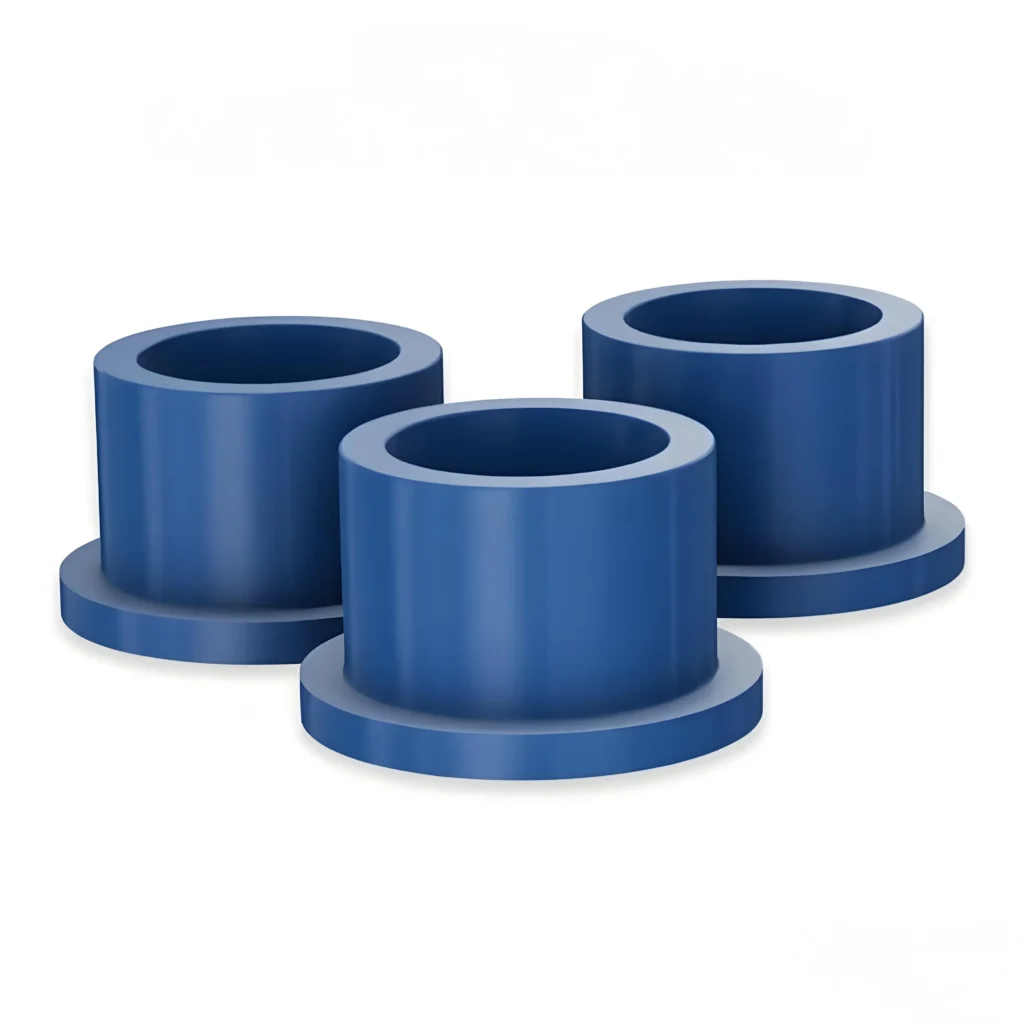

• Lagers en bussen: Een kosteneffectieve vervanging voor bronzen en nylon lagers in toepassingen met hoge belasting en hoge slijtage, vooral in vuile of stoffige omgevingen.

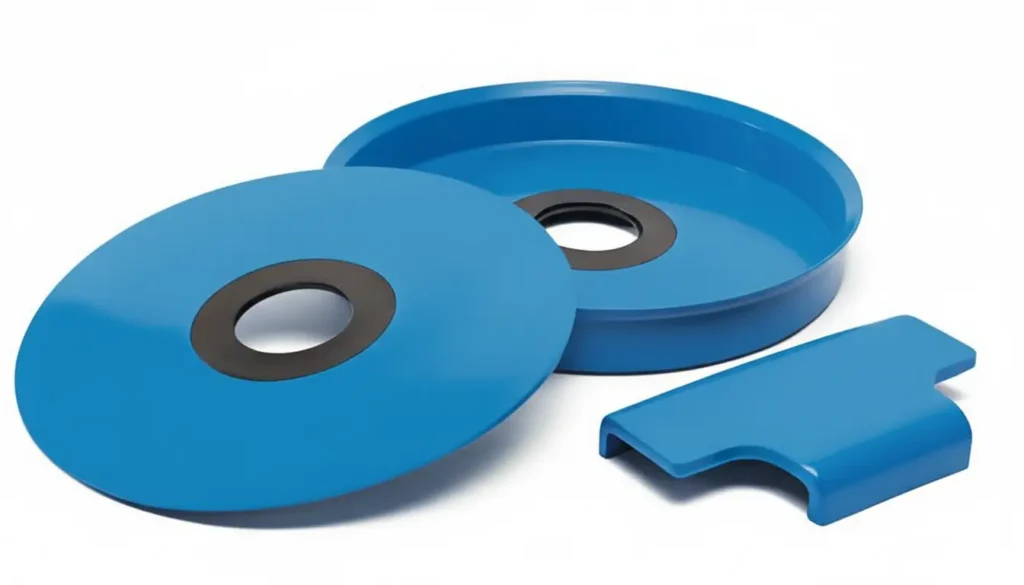

• Afdichtingen en pakkingen: In toepassingen die uitstekende chemische weerstand en duurzaamheid vereisen.
• Grijparmen en impactkussens: In geautomatiseerde machines waar herhaalde impact en slijtage de belangrijkste aandachtspunten zijn.

• Ski- en snowboardcomponenten: Het kernmateriaal voor de basis van ski's en snowboards is UHMWPE, gewaardeerd om zijn lage wrijving op sneeuw.
• Lagers voor skateboards en rollerblades: Bieden soepele, duurzame prestaties.
• Slijtonderdelen in fitnessapparatuur: Bussen en rollen in gewichtsapparaten en cardioapparatuur.
