Ontwerpoplossingen voor ondersnijdingen bij spuitgieten

Inzicht in mechanismen voor ondersnijdingen is essentieel voor iedereen die bij spuitgieten betrokken is: deze ontwerpkeuzes beïnvloeden rechtstreeks matrijskosten, cyclustijd en onderdeelkwaliteit. Elk type — zijschuif, losschroeven, inklapbare kern en schuine uitwerper — is bedoeld voor specifieke geometrieën en dieptes in het ontwerp van de spuitgietmatrijs. De juiste keuze in de ontwerpfase voorkomt dure matrijswijzigingen en waarborgt betrouwbare productie gedurende de productlevenscyclus. De volgende secties behandelen elk mechanisme met concrete ontwerprichtlijnen en kostenimplicaties.

Wat zijn ondersnijdingen bij spuitgieten?

Ondersnijdingen zijn kenmerken die verhinderen dat een onderdeel uit de matrijs wordt geworpen. Ze omvatten zijgaten, schroefdraad, nokken, klikverbindingen en externe ribben die loodrecht op de openingsrichting van de matrijs staan. Elke ondersnijding vereist een gespecialiseerd uitwerpmechanisme in het matrijsontwerp.

Ontwerpers van spuitgietmatrijzen delen de ernst van ondersnijdingen op basis van de verhouding tussen diepte en diameter in drie niveaus in. Ondersnijdingen van niveau 1 (verhouding kleiner dan 0.25) gebruiken eenvoudige zijtrekkers of schuine pennen en brengen minimale kosten mee. Niveau 2 (verhouding 0.25 tot 0.5) vereist lifters of inklapbare kernen, met een matige kostenimpact. Niveau 3 (verhouding groter dan 0.5) vereist uitschroefmechanismen of meertraps uitwerpsystemen die de gereedschapscomplexiteit en matrijsbasis aanzienlijk vergroten. Een juiste classificatie tijdens de ontwerpfase voorkomt later kostbare matrijswijzigingen.

Elk type ondersnijding werkt anders samen met de totale matrijsarchitectuur. Zijschuiven vereisen extra ruimte in de matrijsbasis voor schuine pengeleiders en retourveren. Uitschroefmechanismen hebben ruimte nodig voor tandheugel-rondselassemblages of hydraulische aandrijvingen. Inklapbare kernen vereisen nauwkeurige tolerantiebeheersing in de kernsegmenten om braamvorming tijdens het inspuiten te voorkomen. Deze architecturale beperkingen betekenen dat de keuze van ondersnijdingen niet alleen het uitwerpsysteem beïnvloedt, maar ook de volledige matrijsindeling en de vereisten voor het machinetonnage.

Classificatie van de ernst van ondersnijdingen

Ontwerpingenieurs moeten de vereisten voor ondersnijdingen samen met de functie van het onderdeel, de assemblagemethode en het beoogde productievolume beoordelen, zodat zij weloverwogen afwegingen kunnen maken voordat zij de matrijsontwerpaanpak voor een project definitief vastleggen.

Matrijskosten variëren sterk met de complexiteit van ondersnijdingen en de productie-eisen. Eenvoudige externe ondersnijdingen met zijschuiven kosten $500–$1,200 per kenmerk en werken betrouwbaar bij geringe diepten onder 6 mm. Uitdraaimechanismen voor schroefdraadkenmerken kosten $2,000–$5,000 per holte, maar maken anders niet-spuitgietbare geometrieën mogelijk. Inklapbare kernen voor complexe interne ondersnijdingen kosten $3,000–$7,000 per holte en verwerken geometrieën tot 20 mm diep die zijacties niet kunnen bereiken. Vergelijk de matrijskosten altijd met het productievolume en de onderdeeleisen om de kosteneffectiefste oplossing voor ondersnijdingen te kiezen.

In onze 20+ jaar ervaring met het gebruik van spuitgietmatrijzen in de fabriek van ZetarMold in Shanghai zien we ondersnijdingen in ongeveer 35% van de 100+ matrijzensets die we elke maand bouwen. Schroefdraadkenmerken (schroefbussen, flesdraden) komen het meest voor, gevolgd door klikdetails en zijvensters. Onze 8 senior ingenieurs — elk met 10+ jaar ervaring — beoordelen de haalbaarheid van ondersnijdingen als verplichte stap in elke DFM-beoordeling voordat het staal wordt bewerkt.

De complexiteit van ondersnijdingen beïnvloedt de gereedschapskosten. Een onderdeel met twee eenvoudige ondersnijdingen kost ongeveer 25-35% meer aan gereedschap dan een gelijkwaardig ontwerp zonder ondersnijdingen. Meerdere of interne ondersnijdingen verhogen de gereedschapskosten met 50-80% en vereisen complexe matrijsbewegingen, zoals inklapbare kernen of uitschroefmechanismen.

Wanneer gebruikt u zijschuiven?

Zijbewegingen gebruiken schuine pennen of zijkernen die loodrecht op de openingsrichting van de matrijs worden teruggetrokken. Ze werken het best voor ondiepe ondersnijdingen van minder dan 6 mm diep. Zijtrekkers kosten minder dan uitschroefmechanismen, maar zijn beperkt in diepte.

Gebruik zijbewegingen wanneer de ondersnijding 3-6 mm diep is en zich aan het buitenoppervlak bevindt. Dieper dan 6 mm veroorzaakt doorbuiging van de pen of onvoldoende uitwerpkracht. Zijtrekkers zijn geschikt voor zijgaten, sleuven en externe ondersnijdingen met een eenvoudige geometrie.

Zijschuiven voegen afhankelijk van de complexiteit circa $500–$1,200 per ondersnijding toe aan de gereedschapskosten. Meerdere zijschuiven in één caviteit vermenigvuldigen de kosten. Bij grote volumes verdient deze investering zich terug door eenvoudiger uitwerpen per onderdeel.

Hoe werkt een losschroefontwerp?

Uitdraaimechanismen draaien schroefdraadkenmerken tijdens het uitwerpen uit de matrijs. Ze verwerken draadgaten, draadbussen en buitendraad met een diameter tot 150 mm. Uitdraaikernen worden aangedreven door een tandheugel-rondselmechanisme, hydraulische motor of elektrische servo.

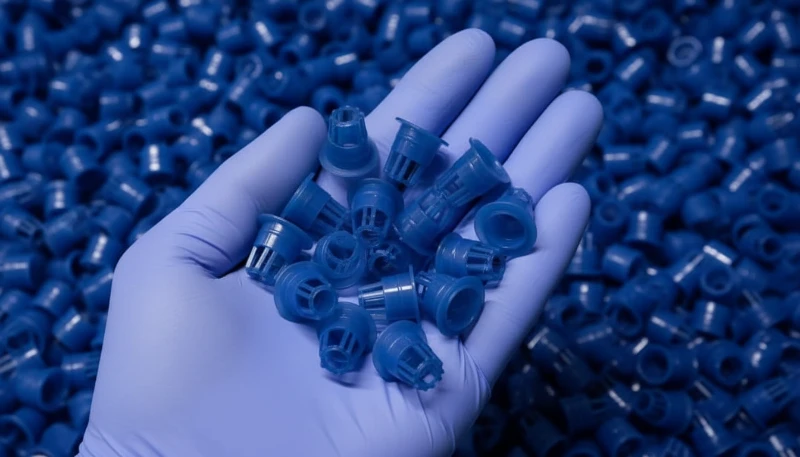

Schroefdraadkenmerken vereisen meestal een uitdraaimechanisme, omdat schroefdraadkernen het onderdeel bij normaal uitwerpen vasthouden. Veelvoorkomende onderdelen zijn flessendoppen, schroefsluitingen, schroefbussen en cilindrische componenten met buitendraad. Spoed en draadlengte bepalen de vereiste rotatie.

Uitschroeven verhoogt de gereedschapskosten aanzienlijk—ongeveer $2,000–$5,000 per caviteit, afhankelijk van de schroefdraadcomplexiteit en het aandrijfmechanisme. Uitschroeven verlengt de cyclustijd ook met 2-4 seconden vanwege de vereiste rotatie en terugtrekbeweging. Ontwerp onderdelen met een minimale schroefdraadlengte en vermijd uitschroeven als de schroefdraad in een secundaire bewerking kan worden aangebracht.

Wat zijn inklapbare kernen en wanneer worden ze gebruikt?

Inklapbare kernen bestaan uit gesegmenteerde kerndelen die bij het uitwerpen naar binnen klappen. Ze verwerken interne ondersnijdingen tot 20 mm diep en zijn geschikt voor complexe interne geometrieën zoals klikverbindingen, ribben en ondersnijdingen.

Inklapbare kernen kosten meer dan zijschuiven, maar verwerken diepere interne ondersnijdingen. Kernsegmenten trekken tijdens uitwerpen in een geleidekolom terug zodat ondersnijdingen passeren. Bij het sluiten worden ze door veren of hydraulische actuatoren teruggezet.

Gebruik inklapbare kernen voor interne ondersnijdingen van 6-20 mm diep waarbij de onderdeelgeometrie toegang vanaf de zijkant verhindert. Ze verhogen de gereedschapskosten met $3,000–$7,000 per holte, maar maken geometrieën mogelijk waarvoor anders meerdere onderdelen zouden moeten worden samengebouwd.

Hoe verwerken lifters externe ondersnijdingen?

Schuine uitwerpers zijn onder een hoek geplaatste pennen die onderdelen tijdens uitwerpen uit ondersnijdingen duwen. Ze werken het best bij ondiepe externe ondersnijdingen, zoals zijgaten, sleuven en externe ribben die vanaf de deelnaad bereikbaar zijn. Meestal gebruiken ze een hoek van 5-15 graden om het onderdeel vrij te drukken.

Schuine uitwerpers kosten voor eenvoudige externe ondersnijdingen minder dan inklapbare kernen. De slag van de schuine uitwerper moet echter voldoende zijn voor de diepte van de ondersnijding. Als de ondersnijding groter is dan de slag, blijft het onderdeel in de matrijs vastzitten. Ontwerp ondersneden kenmerken met een voor schuine uitwerpers geschikte geometrie—rechte zijwanden, geen tegengestelde lossingshoeken en voldoende ruimte voor de beweging van de uitwerper.

Gebruik schuine uitwerpers voor externe ondersnijdingen tot 8 mm diep op buitenoppervlakken waar het matrijsontwerp toegang biedt. Schuine uitwerpers voegen $800–$1,500 per kenmerk toe aan de gereedschapskosten, maar bieden betrouwbare uitwerping voor eenvoudige ondersnijdingsgeometrieën.

Hoe kiest u de juiste oplossing voor ondersnijdingen?

Selecteer het ondersnijdingsmechanisme op basis van de diepte en locatie (intern/extern) van de ondersnijding en het productievolume. Eenvoudige externe ondersnijdingen van minder dan 6 mm diep werken goed met schuine uitwerpers. Diepere externe ondersnijdingen of schroefdraadkenmerken vereisen uitschroeven. Interne ondersnijdingen van meer dan 6 mm diep vereisen inklapbare kernen.

De verhouding tussen diepte en diameter is de belangrijkste ontwerprichtlijn. Ondersnijdingen ondieper dan 25% van de diameter zijn oplosbaar met zijschuiven. Dieper dan 50% zijn uitschroef- of inklapbare kernen nodig. Meerdere ondersnijdingen vermenigvuldigen de gereedschapscomplexiteit.

De stijging van de matrijskosten volgt nauw de complexiteit van ondersnijdingen. Elk extra ondersnijdingsmechanisme vermenigvuldigt de complexiteit van de matrijs in plaats van deze lineair te verhogen. Eén interne ondersnijding met een inklapbare kern kost $3,000-$7,000 per caviteit, terwijl een tweede interne ondersnijding op hetzelfde onderdeel de totale mechaniekosten met 60-80% verhoogt. Plan ondersnijdingen tijdens de productontwerpfase om het totale aantal mechanismen te minimaliseren en de totale investering in de matrijs te verlagen.

Productievolume beïnvloedt de kostentoereikendheid. Kleinschalige projecten (onder 50.000 onderdelen) moeten complexe ondervormmechanismen vermijden. Grootschalige productie (500.000+ onderdelen) rechtvaardigt initiële gereedschapskosten voor afschroef- of inklapbare kernen die de cyclusduur verkorten of assemblageoperaties elimineren.

Een kosten-batenanalyse stuurt de mechanismekeuze door de initiële matrijsinvestering af te zetten tegen het productievolume. Een inklapbare kern van $3.000 op een onderdeel met jaarlijks 500.000 shots bespaart circa 2 seconden per cyclus tegenover secundaire verspaning en verdient zich binnen het eerste jaar terug. Tijdens de DFM-beoordeling³ analyseert ons engineeringteam ondersnijdingsoplossingen om klanten te helpen matrijskosten en productie-efficiëntie te optimaliseren.

Veelgestelde vragen

Wat is de maximale ondervormdiepte voor zijacties?

Zijacties behandelen ondervormen tot 6 mm diep effectief in de meeste spuitgiettoepassingen. Boven 6 mm buigen zijpennen door of hebben onvoldoende uitwerpkracht vanwege een groter oppervlak en wrijving tussen onderdeel en matrijzenstaal. Diepere ondervormen vereisen inklapbare kernen of afschroefmechanismen voor betrouwbare uitwerping. Zijtrekkers werken het beste voor externe ondervormen op onderdeeloppervlakken waar het matrijsontwerp loodrechte toegang via de scheidingslijn biedt. Controleer altijd via DFM-beoordeling of de ondervormdiepte overeenkomt met de capaciteiten van het geselecteerde mechanisme voordat het gereedschap wordt gebouwd om uitwerpfalen, matrijsschade en productie stilstand te voorkomen.

Beïnvloedt ondervormdiepte gereedschapskosten?

De diepte van de ondervorm heeft direct invloed op de gereedschapskosten bij spuitgieten. Ondiepe ondervormen onder 3 mm voegen $300–$800 toe aan de gereedschapskosten en gebruiken eenvoudige kantelpenen of zijkernen. Middelmatige ondervormen van 3–8 mm voegen $800–$1.500 toe en vereisen robuustere uitwerpsystemen. Diepe ondervormen boven 8 mm of interne ondervormen die inklapbare kernen vereisen voegen $2.000–$7.000 per holte toe, afhankelijk van de complexiteit. Complexe ondervormmechanismen zoals afschroeven voegen $2.000–$5.000 per holte toe vanwege precisie mechanische componenten en aandrijfsystemen. Bereken altijd de totale gereedschapskosten inclusief alle ondervormmechanismen voordat u zich vastlegt op ondervormkenmerken in het onderdeelontwerp.

Kunnen interne ondervormen tijdens het ontwerp worden vermeden?

Interne ondervormen worden vaak geëlimineerd door ontwerpwijzigingen tijdens de DFM-fase. Het toevoegen van de juiste ontkantingshoeken aan interne ribben, het verwijderen van onnodige interne klikverbindingen of het herontwerpen van het onderdeel als een assemblage van twee componenten maakt inklapbare kernen overbodig en verlaagt de gereedschapskosten. DFM-beoordeling vóór gereedschapsproductie bespaart $3.000–$15.000 aan herontwerp- en gereedschapsaanpassingskosten door alternatieve ontwerpaanpakken te identificeren. Overweeg alternatieven zoals levende scharnieren, externe klikverbindingen of gesplitste onderdeelassemblage die interne ondervormgeometrie volledig vermijden terwijl de productfunctionaliteit behouden blijft. Vroege samenwerking met matrijsingenieurs helpt kostenbesparende ontwerpwijzigingen te identificeren voordat staal wordt gesneden.

Wat gebeurt er als een ondervorm te diep is voor het geselecteerde mechanisme?

Te diepe ondervormen veroorzaken ernstige productieproblemen zoals ingesloten onderdelen, schade aan matrijskomponenten, onvolledige uitwerping en productie stilstand. Zijacties op diepe ondervormen resulteren in penbreuk, matrijsschade of onvolledige onderdeelverwijdering. Inklapbare kernen op ondervormen die de ontwerplimieten overschrijden veroorzaken kerninstorting, falen bij terugtrekken of onderdeelschade tijdens uitwerping. Afschroefmechanismen op te lange schroefdraad veroorzaken overmatige cyclusduur, schade aan het aandrijfsysteem of schroefdraadschade. Controleer altijd via DFM-analyse, fysieke tests of simulatie of de ondervormdiepte overeenkomt met de capaciteiten van het geselecteerde uitwerpmechanisme voordat de gereedschapsproductie begint om deze problemen te voorkomen en een betrouwbare productie te garanderen.

Hoeveel ondervormen kan één onderdeel hebben?

Meerdere ondervormen vergroten de gereedschapscomplexiteit multiplicatief bij spuitgieten. Twee eenvoudige ondervormen kosten ongeveer 50% meer dan één ondervorm vanwege extra matrijsacties. Drie of meer ondervormen vereisen meerdere matrijsacties, waardoor de gereedschapskosten met 100-200% toenemen in vergelijking met ontwerpen zonder ondervormen. Complexe ondervormopstellingen kunnen de machinelimieten overschrijden, de cyclusduur verlengen of meerdere productiestappen vereisen. Ontwerp onderdelen om ondervormkenmerken te consolideren, vermijd onnodige ondervormgeometrie, of gebruik alternatieve assemblagemethoden om gereedschapskosten en productiecomplexiteit te minimaliseren. Grootschalige productie rechtvaardigt complexe multi-ondervormmatrijzen, terwijl kleinschalige projecten baat hebben bij vereenvoudigde ontwerpen.

Beïnvloedt schroefdraadsteek ontgrendelingseisen?

Schroefdraadsteek heeft aanzienlijke invloed op ontgrendelingseisen bij spuitgieten. Schroefdraadsteek bepaalt het aantal rotaties tijdens ontgrendelingsoperaties. Grove draden met grotere steek vereisen minder rotaties dan fijne draden met kleinere steek, waardoor ontgrendelingscycletijd wordt verminderd. Schroefdraadlengte vermenigvuldigd met steek is gelijk aan totale rotatie nodig om onderdeel uit matrijs te verwijderen. Ontwerp draden met minimale steek die functionele eisen vervult om cycletijd te verminderen en productie-efficiëntie te verbeteren. Overweeg impact ontgrendelingscycletijd op productiedoorvoer bij selectie van draadspecificaties en bespreek afwegingen met ingenieteam.

Wat is ondervorm diepte-tot-diameter-ratio?

Diepte-tot-diameter-ratio is ondervormdiepte gedeeld door ondervormkenmerk-diameter in spuitgietontwerp. Ratio’s onder 0,25 werken typisch met zijacties. Ratio’s 0,25–0,5 gebruiken lifters of collapsible cores afhankelijk van geometrie en toegankelijkheid. Ratio’s boven 0,5 vereisen ontgrendelingsmechanismen of alternatieve uitwerpbenaderingen. Houd ondervormkenmerken zo ondiep mogelijk relatief tot hun diameter om uitwerping te vereenvoudigen en gereedschapskosten te verlagen. Deze ratio dient als primaire ontwerprichtlijn voor selectie van passend ondervormuitwerpsmechanisme tijdens productontwikkeling en matrijsontwerpfases. Ingenieurs gebruiken deze ratio om snel geschikte ondervormoplossingen te bepalen vóór gedetailleerde DFM-analyse.

Vuistregel: bereken vóór de keuze van het uitwerpmechanisme altijd de verhouding tussen ondersnijdingsdiepte en diameter. Gebruik zijschuiven onder 0,25; schuine uitwerpers of inklapbare kernen bij 0,25–0,5; en losschroeven boven 0,5. Vraag vóór de matrijsbouw een DFM-beoordeling aan om de ontwerpaannames te controleren en dure wijzigingen te vermijden.

Inzicht uit de fabriek

Bij ZetarMold bedienen wij 45 spuitgietmachines (90T–1850T) in onze Shanghai-faciliteit. Gedurende 20+ jaar sinds 2005 hebben onze 8 senior engineers matrijzen ontworpen met ondervormoplossingen op alle complexiteitsniveaus—van eenvoudige lifters op 6 mm externe snap-fits tot multi-as ontgrendelingsmechanismen voor 150 mm schroefdraadafsluitingen. Met 400+ materialen in onze verwerkingsdatabase en 120+ productiepersoneel (70% met 10+ jaar ervaring), evalueren wij onderdeelgeometrie en productievolume om de meest kosteneffectieve ondervormoplossing aan te bevelen. Onze matrijzenwerkplaats produceert 100+ matrijsets per maand, wat ons uitgebreide praktijkervaring met ondervormbetrouwbaarheid op productieschaal geeft.
