ポリメチルメタクリレート（PMMA）またはアクリルとは何ですか？
ポリメチルメタクリレート（PMMA）は、一般にアクリルまたは光学グレードアクリルとして知られ、透明性、耐候性、表面仕上げが重要な用途向けに設計された透明な熱可塑性樹脂です。お客様のプロジェクトにおいて、PMMAはガラスのような透明性とポリマーの加工性という独自の組み合わせを提供します。最大92%の光透過率と1.49の屈折率を備え、入手可能な最も透明なプラスチックの一つであり、光学レンズ、ライトガイド、ディスプレイカバーに理想的です。
広い加工ウィンドウを許容する非晶質ポリマーとは異なり、PMMAは熱履歴と水分に非常に敏感です。その分子構造は内部の柔軟性を欠いており、それが剛性と耐傷性を発揮する理由である一方で、内部応力や脆性を生じやすい理由でもあります。
PMMA材料の種類とグレードにはどのようなものがありますか？
すべてのPMMA材料が同じ性能を発揮するわけではなく、光学、機械、環境要件を満たすためには適切なグレードの選択が重要です。PMMAは、汎用、光学グレード、耐衝撃性改良、UV安定化のバリエーションに大別されます。
お客様の特注PMMA部品において、選択は多くの場合、透明度と耐久性のバランスに依存します。例えば、製品が機械的ストレスに耐える必要がある場合、耐衝撃性グレードが検討されるかもしれませんが、光学精度が重要な場合は、厳格な加工管理を施した純粋なPMMAがより良い選択です。

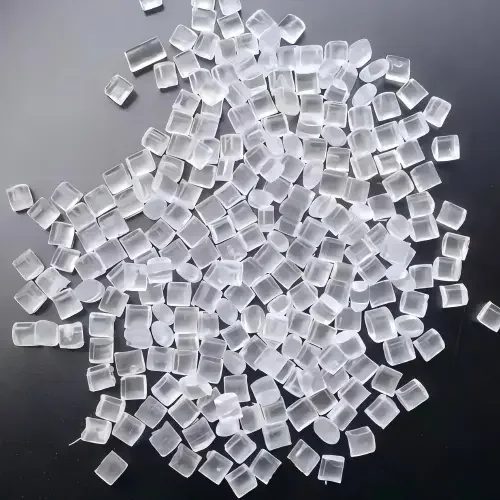

さらに、PMMAは押出グレードまたは射出成形グレードの形態で供給可能です。射出成形グレードのPMMAは、制御された溶融流動と最小限の劣化に最適化されており、高光沢金型表面の一貫した複製を保証します。
1. 汎用PMMA:
コスト効率が優先される非クリティカルな視覚部品に適しています。
2. 光学グレードPMMA:
高透明度と最小限の内部歪みを実現するよう設計されています。これは、レンズ、光拡散板、または精密ディスプレイ部品にとって不可欠です。
3. 耐衝撃性改良PMMA:
靭性を向上させるエラストマー変性剤を含みますが、光学透明度は犠牲になります。
4. UV耐性PMMA:
屋外用途向けに設計され、長期間の暴露下でも透明度と色安定性を維持します。

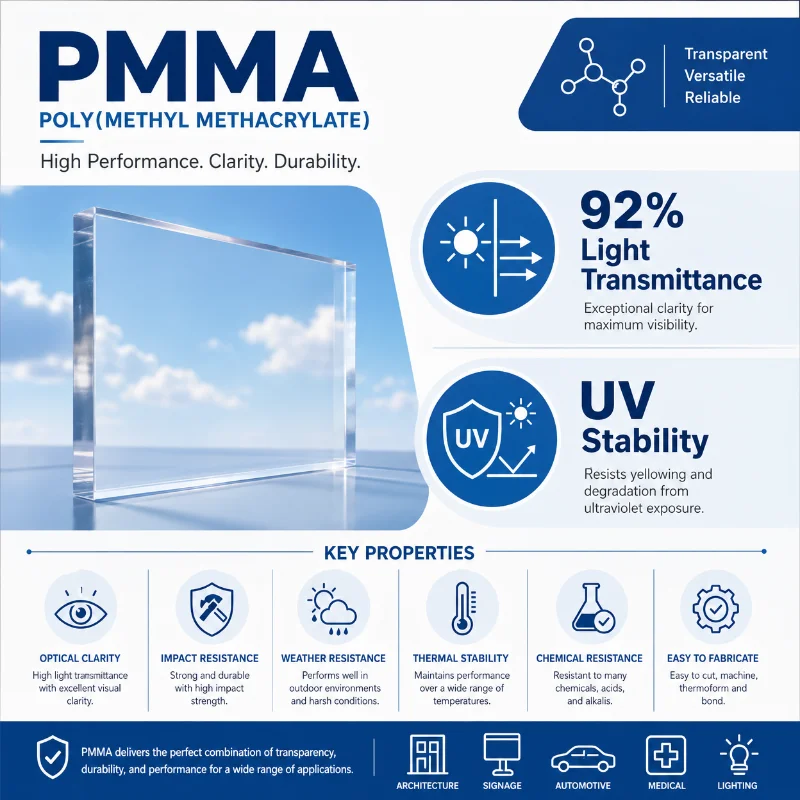

アクリルの主な特性と物理的性質は何ですか？
PMMAのコア特性は、その利点と加工上の課題の両方を定義します。お客様の用途において、これらの特性は設計判断、金型要件、成形戦略に直接影響を与えます。
- 比重: ~1.18 g/cm³ (ガラスより軽量で、製品全体の重量を軽減)
- 光透過率：最大92%、ほとんどの透明プラスチックよりも高い
- 屈折率: 1.49、効率的な光透過と制御を可能にします
- 吸水率: ~0.3–0.4%、適度な吸湿性を示します
この吸湿性は特に重要です。材料が適切に乾燥されていない場合（通常80〜90°Cで3〜4時間）、射出成形中に水分が蒸発し、銀条痕、気泡、分子鎖の劣化を引き起こします。これらの欠陥は透明部品で特に目立ち、美的外観と構造的完全性の両方を損なう可能性があります。
PMMAは優れたUV安定性と耐候性も示します。多くのプラスチックとは異なり、黄変しにくいため、屋外光学用途に理想的です。ただし、比較的低い熱変形温度のため、使用時の熱暴露を設計で考慮する必要があります。
PMMAの主要な技術的特性
部品を設計する際には、負荷、温度、環境条件における挙動を予測するために、PMMAの技術的性能を理解することが不可欠です。
| 物理的性質 | メートル | 英語 |
|---|---|---|
| 密度 | 0.700 - 1.30 g/cc | 0.0253 - 0.0470 lb/in³ |
| 吸水 | 0.300 - 2.00 % | 0.300 - 2.00 % |
| 平衡吸湿率 | 0.300 - 0.600 % | 0.300 - 0.600 % |
| 飽和吸水率 | 0.300 - 2.20 % | 0.300 - 2.20 % |
| 線形金型収縮率 | 0.00200 - 0.00800 cm/cm | 0.00200 - 0.00800 in/in |
| メルトフロー | 0.112 - 40.0 g/10分 | 0.112 - 40.0 g/10分 |
| 電気抵抗率 | 1.00e+10 - 1.00e+17 ohm-cm | 1.00e+10 - 1.00e+17 ohm-cm |
| 表面抵抗 | 2.60e+9 - 1.00e+16 オーム | 2.60e+9 - 1.00e+16 オーム |
| 誘電率 | 2.44 - 4.00 | 2.44 - 4.00 |
| 絶縁耐力 | 15.0 - 60.0 kV/mm | 380 - 1520 kV/in |
| 散逸係数 | 0.0200 - 0.190 | 0.0200 - 0.190 |
| 比較トラッキング指数 | 600 V | 600 V |
| 比熱容量 | 1.46 - 1.50 J/g-°C | 0.349 - 0.359 BTU/lb-°F |
| 熱伝導率 | 0.187 - 0.216 W/m-K | 熱伝導率：1.30 - 1.50 BTU-in/hr-ft²-°F |
| 最高使用温度、空気 | 50.0 - 100 °C | 122 - 212 °F |
| 0.46 MPa (66 psi) におけるたわみ温度 | 73.0 - 109 °C | 163 - 228 °F |
| 1.8MPa（264psi）でのたわみ温度 | 引張強度 | 125 - 223 °F |
| ビカット軟化点 | 58.3 - 119 °C | 137 - 246 °F |
| 熱変形温度 | 85.0 - 105 °C | 185 - 221 °F |
| ガラス転移温度、Tg | 102 - 122 °C | 216 - 252 °F |
| 難燃性 | HB | HB |
| 酸素指数 | 18.0 % | 18.0 % |
| グローワイヤ試験 | 650 - -700 °C | 1200 - 1290 °F |
| 処理温度 | 177 - 265 °C | 350 - 509 °F |
| ノズル温度 | 193 - 260 °C | 380 - 500 °F |
| アダプター温度 | 230 - 240 °C | 446 - 464 °F |
| 金型温度 | 220 - 260 °C | 428 - 500 °F |
| 溶融温度 | 150 - 260 °C | 302 - 500 °F |
| 金型温度 | 30.0 - 107 °C | 86.0 - 225 °F |
| ロール温度 | 80.0 - 100 °C | 176 - 212 °F |
| 乾燥温度 | 60.0 - 109 °C | 140 - 228 °F |
| 射出圧力 | 58.8 - 147 MPa | 8530 - 21300 psi |
| 焼鈍温度 | 60.0 - 90.0 °C | 140 - 194 °F |
PMMAの剛性は優れた寸法安定性を提供し、精密部品に有益です。しかし、これは衝撃抵抗性が低いことも意味し、突然の応力下で割れやすくなります。
光学用途では、内部応力の制御が重要です。不適切な射出成形パラメータ（過剰な射出速度や低い金型温度など）は残留応力を引き起こし、後にクラッキングや微小亀裂として現れることがあります。
最適な結果を確保するためには、設計段階で高度なモールドフロー解析を使用すべきです。これにより、流動挙動を予測し、ゲート位置を最適化し、ウェルドラインやエアトラップを最小限に抑えることができます。
アクリル射出成形の主な利点と制限は何ですか？
製造戦略において、PMMA射出成形は明確な利点を提供しますが、慎重な取り扱いも必要です。
メリット
優れた光学透明度
レンズや高級ディスプレイ用途に最適な高透過率（92%T）
優れた表面複製性
金型から直接ミラー仕上げを実現し、後処理コストを削減
優れたUV耐性と耐候性
PCと比較して優れた屋外安定性を有し、経時的な黄変に耐性があります。
良好な寸法安定性
低収縮率により、厳しい公差を伴う精密部品を実現。
制約事項
脆さ・低衝撃強度
PCよりも割れやすい。高衝撃用途には非推奨。
湿気感受性
十分な予備乾燥が必要。水分は銀条痕や気泡の原因となります。
高い内部応力リスク
不適切な加工は応力割れを引き起こす可能性があり、注意深いパラメータ制御が必要です。
厳格な加工要件
最適な結果を得るには、高品質な金型と精密なプロセス制御が要求されます。

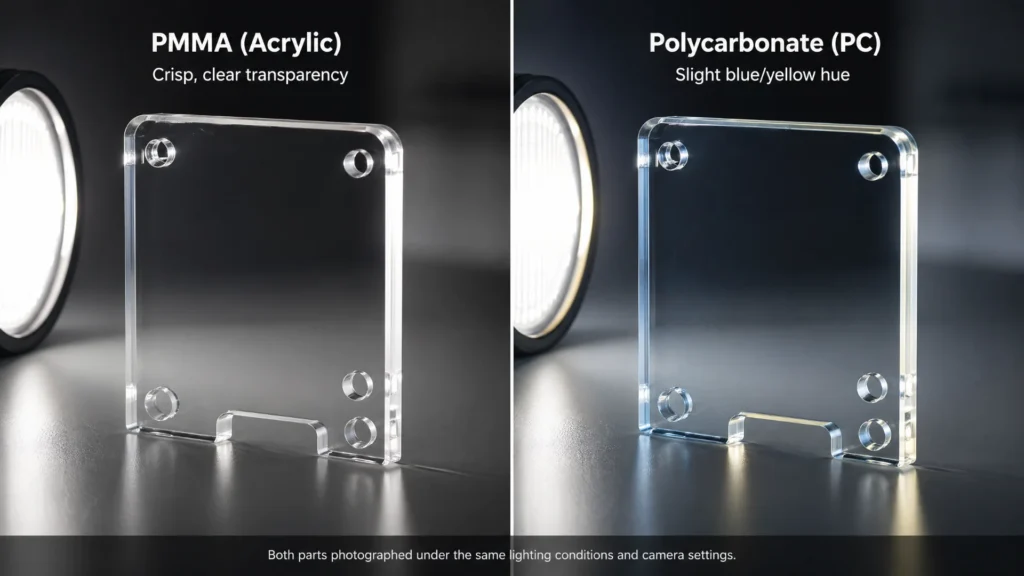

PMMA対ポリカーボネート（PC）：どちらの材料を選ぶべきですか？
PMMAとポリカーボネート（PC）の選択は、性能の優先順位によって異なります。どちらも透明プラスチックですが、異なるエンジニアリングニーズに対応します。
| プロパティ | PMMA（アクリル） | PC（ポリカーボネート） |
|---|---|---|
| 光透過率 | ~92% | ~88–90% |
| 耐衝撃性 | 低い | 非常に高い |
| 耐傷性 | 素晴らしい | 中程度 |
| コスト | 低い | より高い |
| 耐UV性 | 素晴らしい | コーティングが必要 |
プロジェクトで光学的透明性、表面仕上げ、およびUV安定性を優先する場合は、PMMAの方が適した選択です。
用途に機械的応力や衝撃が伴う場合（例：安全シールド）は、PCの方が適している可能性があります。
カスタムPMMAアクリル射出成形
カスタムPMMAアクリル射出成形の最適化方法をご覧ください。主要パラメータ、設計ガイドライン、金型鋼材の選択、完璧な光学部品のための解決策を探ります。
PMMA（アクリル）材料は射出成形可能ですか？
はい、PMMAは射出成形可能ですが、汎用プラスチックと同じ方法ではありません。プロジェクトの成功は、各段階での精密な制御にかかっています。
主要な工程上の考慮点は以下の通りです：
PMMAは、水分に起因する欠陥を防ぐために80～90°Cで3～4時間乾燥させる必要があります。
通常は200～250°Cの間に維持されます。過熱は劣化と黄変につながります。
多段射出が重要です：• ジェッティングを防ぐための低い初期速度 • キャビティ充填のための中速 • 過充填を避けるための終盤の減速
金型温度を高くすると表面品質が向上し、内部応力が低減します。
カスタムアクリル射出成形の一般的な用途は何ですか？
カスタムPMMAコンポーネントは、光学透明度、精度、美的感覚が妥協できない多様な産業で信頼されています。複雑な光学システムから洗練された消費財まで、アクリルは最も重要な場面で性能を発揮します。

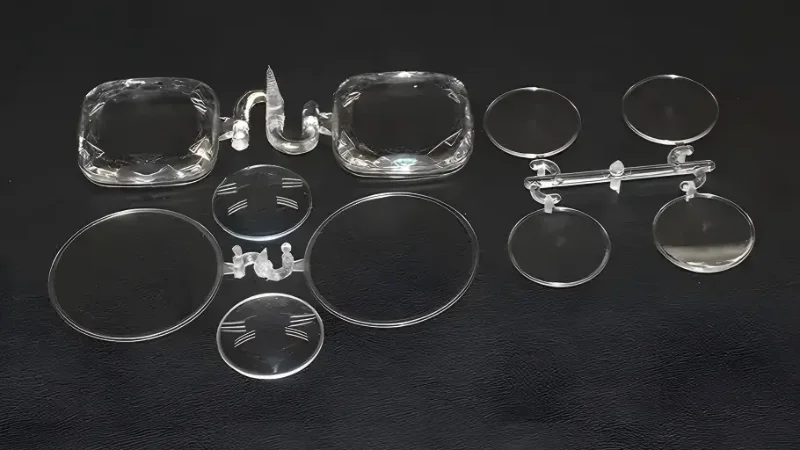

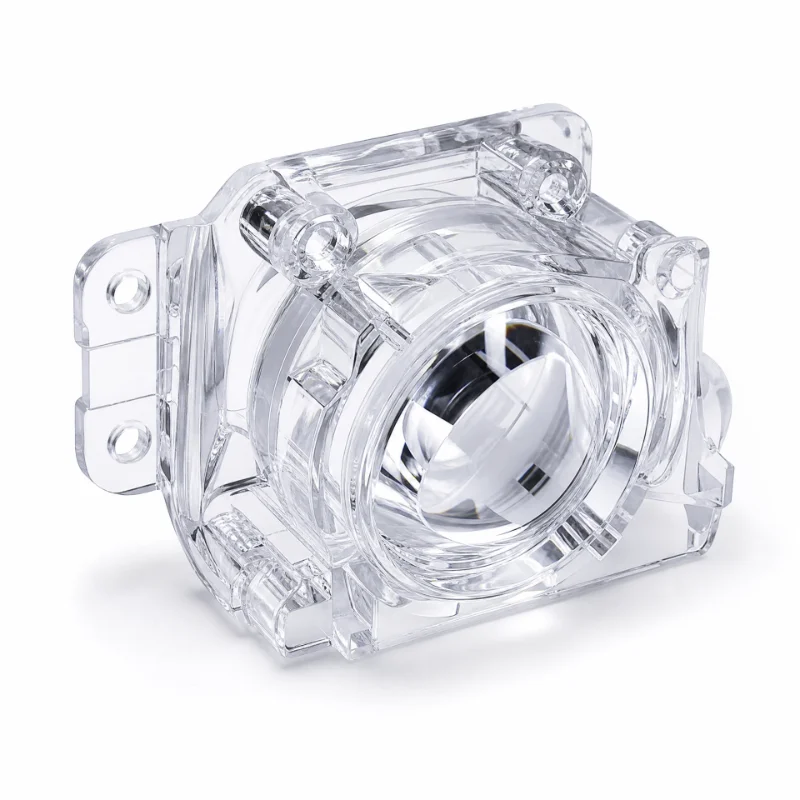

光学レンズ＆光ガイド
過酷な光学システムにおける効率的な光透過と完璧なイメージングのために設計された精密部品。

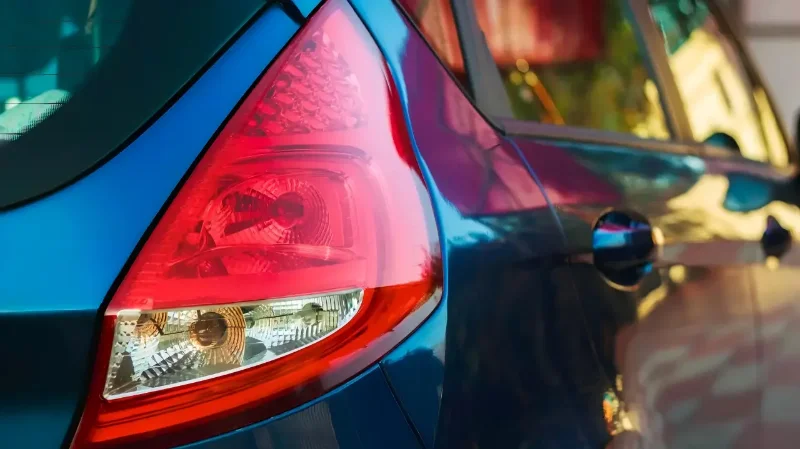

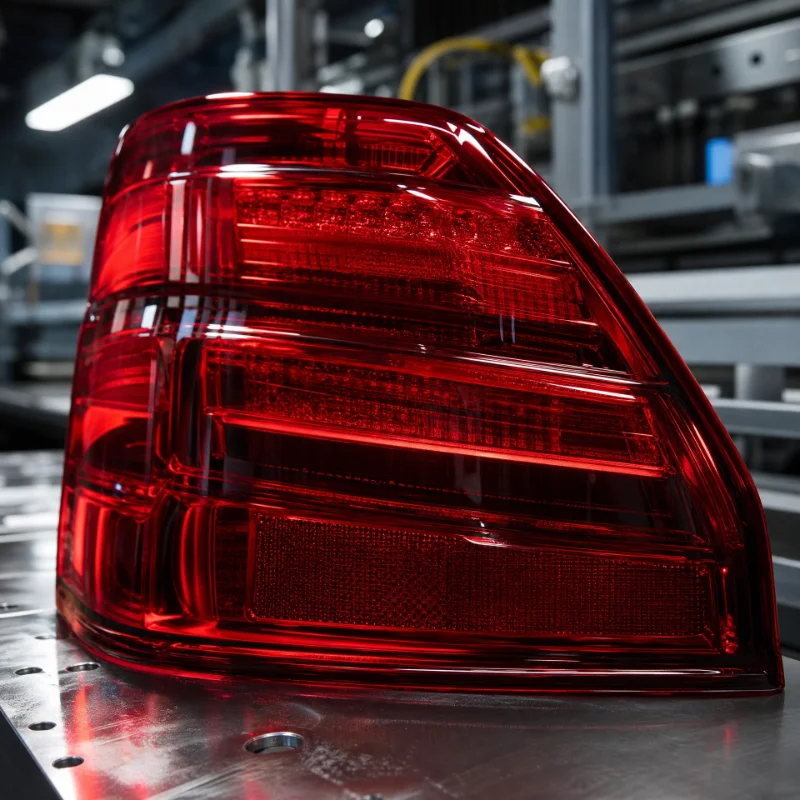

自動車照明
テールランプ、ヘッドライトレンズ、室内照明向けの、路面振動や風化に耐える高透明かつ高耐久の部品。
医療機器ハウジング
内部機構と液面の目視監視を可能にする、滅菌可能で透明なエンクロージャー。

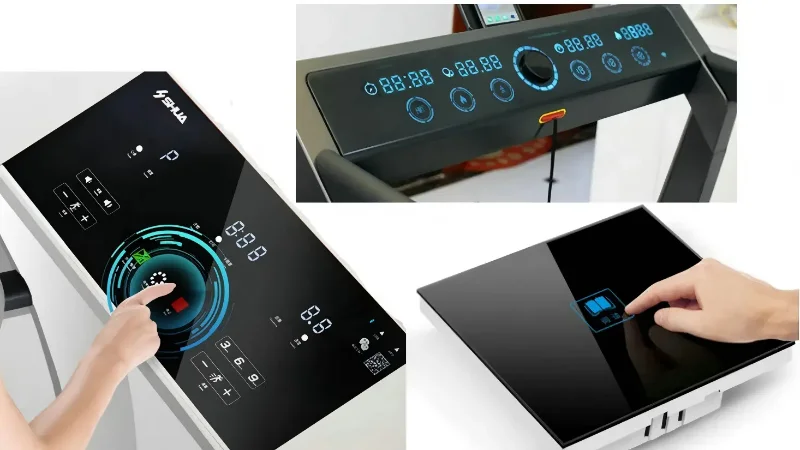

民生用電子機器ディスプレイ
プレミアム製品の美観のための、耐傷性のスクリーン、タッチパネル、高光沢仕上げのインジケーター。

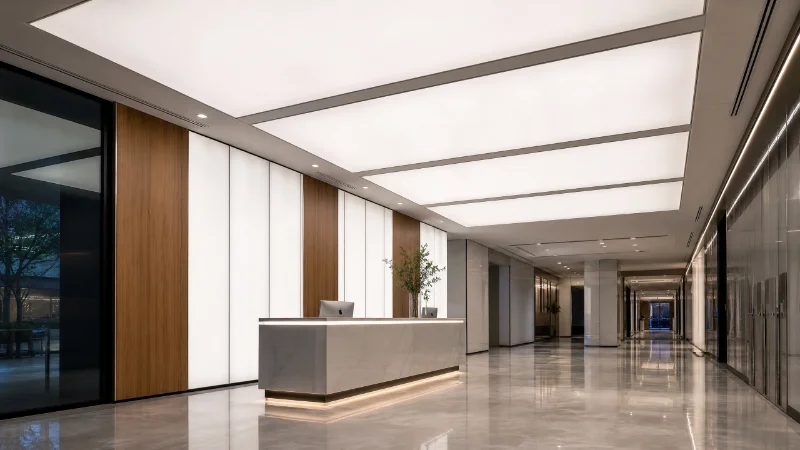

建築照明＆パネル
均一な光の分散と構造的安定性を提供する、耐候性のある拡散照明カバーおよび装飾用グレージング。

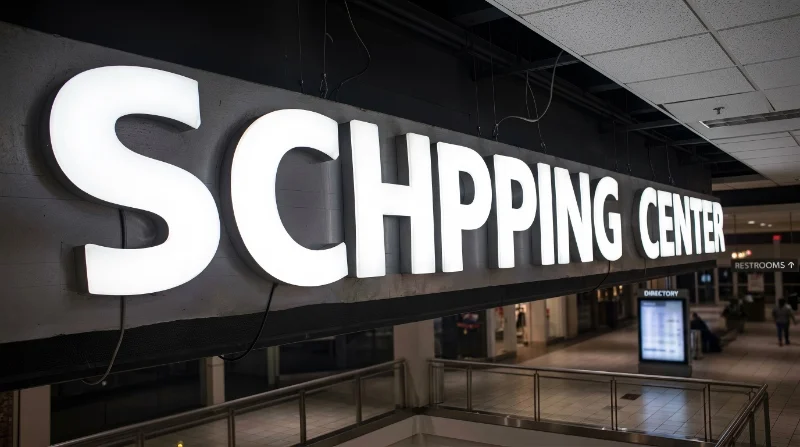

小売ディスプレイ＆サイン
PMMAの優れた光拡散性と鮮やかな発色性を活かした、目を引くPOPディスプレイや発光サイネージ。
PMMA射出成形部品のための必須設計ガイドライン
PMMA（アクリル）の設計は、標準的なエンジニアリングプラスチックと比較して硬く脆い性質を持つため、注意深い配慮が必要です。適切な設計は、クラックや光学欠陥のリスクを最小限に抑えるだけでなく、カスタム部品の製造性を大幅に向上させます。
均一な厚みを維持することで、内部応力、反り、収縮痕を防止します。これは透明PMMA部品にとって特に重要です。
鋭い内部コーナーはPMMAにおける主要な故障ポイントです。十分なフィレットと半径を使用することで、ストレス集中を排除し、構造的完全性を向上させます。
最低1～2°の抜き勾配が不可欠です。PMMAは弾性が低いため、抜き勾配が不十分だと離型時に傷や割れが生じやすくなります。
せん断応力と流れ跡を低減し、溶融アクリルがジェッティング欠陥なくスムーズにキャビティを充填するため、ファンゲート、タブゲート、またはエッジゲートを推奨します。
過度な肉厚は冷却の不均一を招き、内部ボイド、気泡、シンクマークのリスクを高め、部品の光学品質を著しく損ないます。

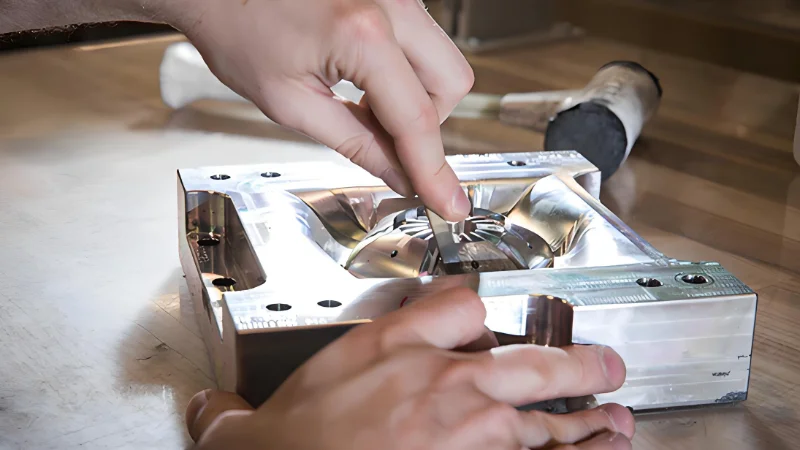

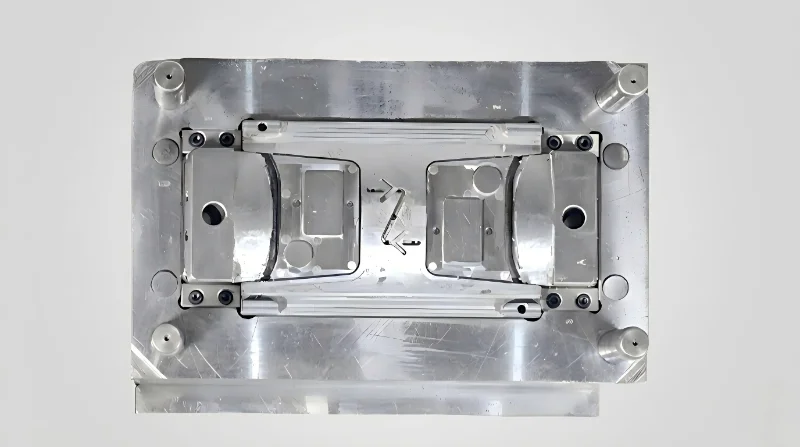

ミラー仕上げPMMA用の適切な金型鋼の選択方法（S136 vs NAK80）
光学部品において、金型鋼材の選択は表面品質と工具寿命に直接影響します。
S136（硬化処理済み 48〜52 HRC）
NAK80（プレハードニング〜40 HRC）
ミラー仕上げの光学部品が必要な場合は、通常S136が推奨されます。その硬度と安定性により、長期間の生産においても一貫した表面仕上げを保証します。
アクリル射出成形における一般的な問題点と解決策
PMMAの卓越した透明性は、ごくわずかな加工欠陥でも直ちに目に見えてしまうことを意味します。これらの問題の根本原因を特定することは、カスタム部品の光学的完全性を維持する上で極めて重要です。
原因：樹脂中の水分混入。
解決策：厳格な材料乾燥プロトコルを実施し、プロセス全体を通じて密閉された材料取り扱いを確保します。
原因：閉じ込められた空気、または過剰な肉厚による不均一な冷却。
解決策：金型のベントを最適化し、肉厚を均一に再設計してガス溜まりを防ぎます。
原因：高い内部応力と環境暴露の組み合わせ。
解決策：ゲート設計を最適化し、射出応力を低減し、成形後アニール（80〜90°C）を行って残留応力を除去します。
原因：初期射出速度が高く、溶融プラスチックがキャビティ内を勢いよく飛び越えること。
解決策：多段階の射出速度制御を活用します。ジェッティングを防ぐためにゆっくりと開始し、その後キャビティ充填のために速度を上げます。
カスタムアクリル部品の後処理オプション
最終製品の要件を満たすため、後処理はPMMA部品の光学的外観と構造的性能を向上させる上で重要な役割を果たします。
切断されたアクリルのエッジを滑らかにし、透明性を回復させ、透明部品に対してシームレスでガラスのような仕上げを作成します。
厳密に制御された加熱・冷却サイクルにより、内部応力を大幅に低減し、過酷な環境下での遅延クラックやクラックの発生を防止します。
特殊な用途、例えば耐傷性のハードコートや、光学システムにおける光透過を最適化するための反射防止コーティングなど。
成形部品に機械的ストレスを誘発せずに、高精度のディテール、複雑な形状、およびカスタムマーキングを可能にします。
ハイエンドの光学用途では、精密射出成形と先進的な表面仕上げ技術を組み合わせることで、PMMA部品が最も厳しい機能面・美観面の要求を確実に満たすようにします。
よくあるご質問（FAQs）
PMMA（アクリル）射出成形において、事前乾燥がなぜ非常に重要ですか？
PMMAは吸湿性が非常に高いです。成形前に80〜90°Cで3〜4時間乾燥しないと、残留水分が銀条、気泡、曇りの原因となり、部品の光学透明度を台無しにします。
高透明度PMMAレンズ用に推奨される金型鋼は何ですか？
光学PMMA部品にはS136ステンレス鋼が最適です。48–52 HRCで硬化させると、SPI A-1ダイヤモンド仕上げに研磨でき、長い生産ラインに対して優れた耐腐食性を提供します。
アクリル射出成形における主要な設計ルールは何ですか？
応力クラックや反りを防ぐため、均一な肉厚を維持し、十分なフィレットと半径（鋭角を避ける）を使用し、最小1〜2°の抜き勾配を設けて、傷つけずにスムーズな取り出しを確保してください。
PMMA部品の気泡や空隙を防止するにはどうすればよいですか？
気泡は通常、閉じ込められた空気または過剰な壁厚によって引き起こされます。解決策には、金型のベントを最適化し、シンクマークを防止するための均一な壁設計を確保し、空気が適切に逃げるように多段階射出速度を使用することが含まれます。
PMMAにおけるクラージング（ストレスクラック）の原因と解決方法は何ですか？
クラージングは残留内部応力と環境暴露（化学物質や温度変化など）の組み合わせによって引き起こされます。ゲート設計の最適化、射出圧力の低減、成形後の80〜90°Cでのアニーリングによる応力緩和で解決できます。
PMMA成形に推奨される溶融温度は何ですか？
PMMAは通常200〜250°Cの間で加工すべきです。この範囲を超えると材料の劣化や黄変を引き起こし、温度が低すぎると流動性不良やショートショットの原因となります。
アクリル部品にはどのような後処理オプションがありますか？
一般的な後処理には、エッジの明瞭さのためのフレーム研磨、応力除去のための焼きなまし、傷防止または反射防止コーティングの適用、精密なディテーリングのためのレーザーカット/彫刻が含まれます。
PMMAは屋外や紫外線にさらされる用途に適していますか？
はい。他の多くの透明プラスチックとは異なり、PMMAは優れた紫外線安定性と耐候性を提供します。光学透明度を維持し、時間の経過とともに簡単に黄変しないため、自動車照明や建築パネルに理想的です。
