PA6 PA66 PA12 PA1010 Moulage par Injection de Nylon : Paramètres de Procédé et Sélection des Matériaux

PA6, PA66, PA12 et PA1010 sont les quatre plus couramment moulage par injection nuances de nylon, chacune avec une absorption d'humidité, une résistance à la température et des propriétés mécaniques distinctes qui les rendent adaptées à différentes applications. Choisir la mauvaise nuance entraîne une instabilité dimensionnelle, une rupture fragile ou un coût inutile. Ce guide compare les quatre nuances côte à côte afin que vous puissiez spécifier le bon matériau pour votre projet de moulage par injection.

Pour le contexte matériau, comparez les références externes pour le polyamide, le Nylon 6 et le Nylon 66 avec la fiche de séchage de votre fournisseur. Ces références sont utiles pour le vocabulaire, mais la fenêtre de traitement finale doit toujours être confirmée par le grade de résine, le test d'humidité, la température du moule et les résultats des essais de tir.

La planification du processus doit également relier le choix du nylon au comportement de la machine et du moule. Examinez la récupération de la vis et le temps de séjour avec la configuration de la récupération de la vis et du temps de séjour, comparez l'impact du refroidissement via l'analyse du temps de production, et vérifiez le risque dimensionnel via l'analyse du retrait du moule avant l'approbation de la production.

Que sont les grades de nylon PA6, PA66, PA12 et PA1010 ?

Le PA6, le PA66, le PA12 et le PA1010 sont quatre grades de polyamide semi-cristallins conçus pour différentes conditions thermiques, mécaniques et d'humidité. Pour la comparaison des fournisseurs et la planification des achats, notre guide d'approvisionnement de fournisseur de moulage par injection covers RFQ prep, qualification, and commercial risk checks.

Les grades de nylon sont des thermoplastiques techniques semi-cristallins. Le polyamide (nylon) se caractérise par de fortes liaisons hydrogène entre les groupes amides des chaînes polymères adjacentes. Cette liaison intermoléculaire confère au nylon sa combinaison caractéristique de haute résistance, de ténacité et de résistance à l'abrasion. Le nombre dans chaque nom de grade indique le nombre d'atomes de carbone dans le monomère, ce qui affecte directement la cristallinité, le point de fusion et le comportement d'absorption d'humidité.

Comprendre les familles de thermoplastiques polyamide

Le PA6 (polyamide 6) est produit par polymérisation par ouverture de cycle du caprolactame, un monomère à six carbones. Il fond à environ 220°C et offre de bonnes propriétés mécaniques à un coût modéré. Le PA6 cristallise à un taux plus lent que le PA66, ce qui entraîne des temps de cycle légèrement plus longs mais réduit le risque de déformation dans les géométries complexes. Le PA6 est la nuance de nylon moulée la plus répandue mondialement en volume, utilisée dans tout, des attaches câbles aux collecteurs d'admission automobiles.

PA66 : Nylon technique à haute rigidité

Le PA66 (polyamide 6,6) est produit par polycondensation d'hexaméthylènediamine et d'acide adipique, deux monomères à six carbones. La structure moléculaire symétrique produit une cristallinité plus élevée et un point de fusion plus élevé d'environ 260°C. Le PA66 est environ 15 à 20 % plus rigide que le PA6 à température ambiante et conserve mieux ses propriétés mécaniques à des températures élevées que tout grade de nylon non chargé. Cela fait du PA66 le choix standard pour les composants automobiles sous le capot et les connecteurs électriques fonctionnant au-dessus de 120°C.

PA12 : Nylon de précision à faible absorption d'humidité

Le PA12 (polyamide 12) est produit à partir de laurolactame, un monomère à douze carbones. La chaîne aliphatique plus longue réduit la densité des groupes amides le long du squelette polymère, ce qui diminue considérablement l'absorption d'humidité à environ 0,25 % contre 2,5 à 3,0 % pour le PA6. Le PA12 fond à environ 178°C, se transforme facilement et offre une excellente stabilité dimensionnelle dans les environnements humides. Il commande une prime de prix significative par rapport au PA6 et PA66, généralement 3 à 5 fois plus élevée par kilogramme.

PA1010 : Nylon flexible biosourcé

Le PA1010 (polyamide 10,10) est produit à partir d'acide sébacique et de décaméthylènediamine, tous deux dérivés de l'huile de ricin. Cette origine de matière première renouvelable rend le PA1010 attractif pour les applications nécessitant une certification de contenu biosourcé. Le PA1010 combine une faible absorption d'humidité (environ 1,0 à 1,5 %) avec une bonne résistance chimique et une flexibilité, se positionnant entre le PA12 et le PA6 en termes de performance et de coût. Il est adopté dans les conduites de carburant automobiles et les tubes hydrauliques où un contenu renouvelable est spécifié.

Quelles sont les principales différences de propriétés entre le PA6, le PA66, le PA12 et le PA1010 ?

Le PA66 est le plus rigide, le PA12 absorbe le moins d'humidité, le PA6 est le moins coûteux et le PA1010 offre la meilleure résistance chimique. Ces différences affectent les performances des pièces, la stabilité des tolérances, le temps de séchage et la température de moulage. Choisir la mauvaise nuance peut entraîner des déformations évitables, de la fragilité ou une dérive dimensionnelle liée à l'humidité.

Comparaison des propriétés PA6 vs PA66 vs PA12 vs PA1010

Propriété	PA6	PA66	PA12	PA1010
Point de fusion	220°C	260°C	178°C	200°C
Absorption d'humidité (23°C/50% HR)	2.8%	2.5%	0.25%	1.2%
Force de traction (sec)	80 MPa	85 MPa	50 MPa	55 MPa
Module de flexion (à sec)	2,8 GPa	3,0 GPa	1,5 GPa	1,8 GPa
Résistance au choc Izod (à sec)	45 J/m	40 J/m	NB*	NB*
Coût (relatif au PA6)	1.0x	1,15x	3.5x	2,5x

L'absorption d'humidité est le facteur différenciateur le plus important pour le traitement et la conception des applications. Le PA6 et le PA66 absorbent 2,5 à 3,0 % d'humidité à l'équilibre dans un environnement à 50 % d'humidité relative, ce qui provoque un gonflement dimensionnel de 0,5 à 1,0 % et réduit la rigidité de 50 à 60 % par rapport à l'état sec après moulage. Le PA12 absorbe seulement 0,25 %, rendant son changement dimensionnel négligeable. Une moule d'injection conception prend en compte ces différences de retrait spécifiques au matériau. Si votre application nécessite des tolérances serrées dans un environnement humide, le PA12 est le choix évident, malgré son coût matière première plus élevé.

Les valeurs d'impact Izod entaillé marquées NB (pas de rupture) pour le PA12 et le PA1010 indiquent que ces grades sont intrinsèquement résistants et ne présentent pas de fracture fragile dans les tests d'impact standard. Cette résistance, combinée à une faible absorption d'humidité, fait du PA12 et du PA1010 les choix préférés pour les conduites de carburant, les tubes hydrauliques et les raccords pneumatiques où la résistance aux impacts doit être maintenue dans des plages de température et d'humidité.

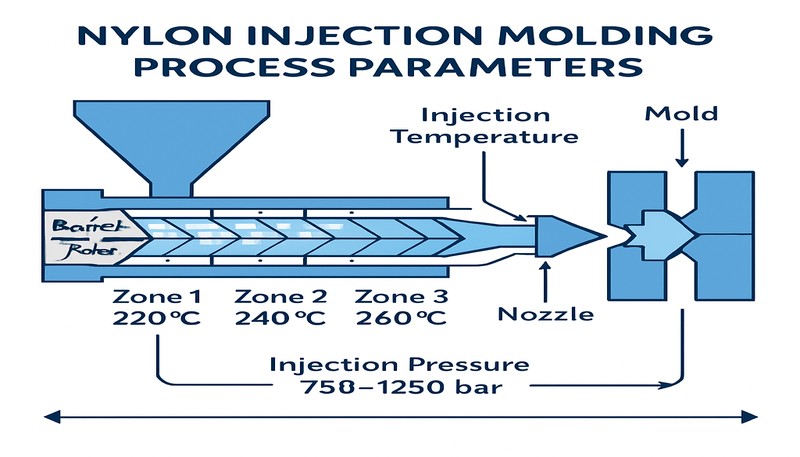

Quels sont les paramètres de traitement critiques pour chaque grade de nylon ?

Le traitement du nylon est sensible à l'humidité et à la température de fusion. moulage par injection de nylon¹ les paramètres sont plus exigeants que ceux des plastiques de commodité comme le PP ou le PE en raison de la température de fusion élevée du matériau, de la fenêtre de traitement étroite et de la sensibilité à l'humidité. Se tromper sur le séchage et la température de fusion est la cause la plus fréquente de pièces en nylon défectueuses en production.

Temps et Températures de Séchage Recommandés par Grade

Paramètres de traitement pour les qualités de nylon PA6, PA66, PA12 et PA1010

Paramètres	PA6	PA66	PA12	PA1010
Température de séchage	80-100°C	80-100°C	70-80°C	80-90°C
Temps de séchage	4-8 heures	4-8 heures	2-4 heures	3-6 heures
Humidité Cible	<0.2%	<0.2%	<0.1%	<0.15%
Température de fusion	240-270°C	270-300°C	190-230°C	210-250°C
Température du moule	60-90°C	70-100°C	30-50°C	40-70°C
Pression d'injection	80-130 MPa	90-140 MPa	70-110 MPa	75-120 MPa

Les exigences de séchage varient considérablement entre les quatre qualités. Le PA6 et le PA66 nécessitent 4 à 8 heures à 80-100°C dans une trémie sècheuse déshumidifiante pour atteindre un taux d'humidité inférieur à 0,2 %. Le PA12 ne nécessite que 2 à 4 heures à 70-80°C en raison de sa faible absorption d'humidité. Le PA1010 se situe entre les deux avec 3 à 6 heures à 80-90°C. Vérifiez la teneur en humidité par un test de titrage Karl Fischer avant le moulage. Les quatre qualités doivent être séchées immédiatement avant le moulage – laisser des granulés séchés exposés à l'air ambiant pendant plus de 30 minutes annule l'effort de séchage.

Comment la Conception du Moule Affecte-t-elle la Qualité des Pièces en Nylon ?

La conception du moule est le principal facteur de qualité des pièces en nylon grâce à la cisaillement de la porte, l'uniformité du refroidissement et l'efficacité de l'évacuation. Une conception conception de moules d'injection³ prévient les bavures, les lignes de soudure et l'instabilité dimensionnelle que la nature hygroscopique du nylon amplifie.

La conception des canaux d'alimentation pour les pièces en nylon doit privilégier l'équilibre d'écoulement et minimiser l'échauffement par cisaillement. Les canaux latéraux et les canaux submersibles sont courants pour les pièces en PA6 et PA66, tandis que les systèmes à canaux chauds avec vannes réduisent le gaspillage de matière pour la production en grande série. La taille du canal doit représenter 50 à 80 % de l'épaisseur nominale de la paroi à l'emplacement du canal pour minimiser la projection et assurer un remplissage progressif de la cavité sans congélation avant la fin du compactage.

La conception des canaux de refroidissement affecte directement le temps de cycle et la cohérence dimensionnelle des pièces en nylon. Parce que le PA6 et le PA66 ont des exigences de température de moule relativement élevées (60 à 100°C), les canaux de refroidissement conformes fournissent le profil thermique le plus uniforme et réduisent le gauchissement des géométries complexes. En pratique, nous avons constaté que maintenir la variation de température du moule en dessous de 5°C sur la surface de la cavité réduit la dispersion dimensionnelle de 30 à 40 % sur les pièces PA6 à tolérance serrée. Ceci est particulièrement critique pour les grades chargés de verre où l'orientation des fibres amplifie le retrait différentiel.

Dans notre usine de Shanghai, nous exploitons 47 machines de moulage par injection avec une force de serrage allant de 90T à 1850T, ce qui nous permet de traiter aussi bien des micro-engrenages en nylon sur de petites machines que de grands supports structurels automobiles sur des presses à haute tonnage. Notre atelier interne de fabrication de moules nous permet d'itérer rapidement sur le placement des canaux d'alimentation et la conception du refroidissement lors de l'optimisation de nouveaux programmes de pièces en nylon.

La conception du système d'éjection nécessite une attention particulière avec le nylon car le coefficient de frottement élevé du matériau et son retrait autour des noyaux créent des forces d'éjection significatives. Un angle de dépouille adéquat (minimum 1 degré pour le nylon non chargé, 1,5 à 2 degrés pour les grades chargés en verre) et une surface suffisante de broches d'éjection évitent les marques de poussée et la déformation de la pièce lors de l'éjection. Les plaques décolleteuses sont préférées pour les pièces cylindriques en nylon où la concentricité est importante.

Quels sont les défauts courants du moulage du nylon et comment les prévenir ?

Les défauts de moulage du nylon les plus courants sont les dommages dus à l'humidité (éventails, hydrolyse), les erreurs de température (courtes injections, bavures) et le gauchissement dimensionnel. Identifier la catégorie à laquelle appartient votre défaut est le chemin le plus rapide vers une solution.

Les éventails et les stries argentées sont les défauts les plus visibles liés à l'humidité. Ils apparaissent sous forme de marques de surface en éventail sur la pièce où la vapeur d'eau se dilate rapidement lorsque la matière fondue pénètre dans la cavité. La solution est toujours un temps de séchage plus long ou une température de séchage plus élevée — jamais un réglage de paramètre sur la machine. Vérifiez le point de rosée du sécheur de trémie (cible inférieure à -30°C) et confirmez la teneur en humidité réelle du matériau avec un test Karl Fischer avant d'ajuster quoi que ce soit d'autre.

La déformation des pièces en nylon est causée par une différence de retrait entre les directions de flux et de contre-flux, amplifiée par l'orientation des fibres dans les grades chargés de fibres de verre. La mesure de contre-action la plus efficace est une température uniforme du moule sur toutes les surfaces de la cavité, suivie par un placement équilibré de la porte qui égalise les longueurs de flux. Des dispositifs post-moulage qui maintiennent les pièces dans la géométrie souhaitée pendant les premières 24 heures de refroidissement peuvent réduire la déformation de 40 à 60 % pour les pièces plates avec des épaisseurs de paroi variables.

Comment choisir la bonne qualité de nylon pour votre application ?

Le bon grade de nylon est déterminé par trois facteurs : la température de service, les besoins en tolérance et l'exposition chimique. Faites correspondre ces exigences au profil de propriétés de chaque grade ci-dessous.

Guide de Sélection du Grade de Nylon par Exigence d'Application

Exigence d'Application	Grade Recommandé	Raison clé
Température de service supérieure à 120°C	PA66	Température de déflexion sous charge la plus élevée parmi les quatre grades
Tolérances serrées en environnement humide	PA12	La plus faible absorption d'humidité (0,25%) minimise les changements dimensionnels
Pièces structurelles sensibles au coût en dessous de 100°C	PA6	Coût matière inférieur de 15-25 % au PA66 avec des performances adéquates
Résistance aux carburants ou produits chimiques requise	PA12 ou PA1010	Résistance chimique supérieure aux hydrocarbures et solvants
Certification de contenu biosourcé nécessaire	PA1010	Produit à partir de matière première d'huile de ricin renouvelable
Composants sous capot automobile	PA66 (chargé en verre)	Conserve la rigidité à des températures élevées grâce au renforcement par fibres
Tubulures et cathéters médicaux	PA12	Flexibilité, biocompatibilité et inertie chimique
Connecteurs électriques (UL94 V0)	PA66 (ignifuge)	Atteint V0 à 0,4 mm avec les additifs ignifuges appropriés

Les applications automobiles consomment plus de 40 % de la production mondiale de PA66. Les composants sous capot comme les collecteurs d'admission, les couvre-moteurs et les bacs de radiateur fonctionnent à des températures supérieures à 120°C, où le PA6 perd sa rigidité. Les connecteurs électriques, les boîtiers de capteurs et les boîtes à fusibles utilisent des grades de PA66 ignifugés (classés V0) qui répondent aux exigences de la norme d'inflammabilité UL94. Les garnitures intérieures et les supports structurels utilisent du PA6 ou du PA6 chargé de verre pour leur rentabilité là où l'exposition à la température est modérée.

Les applications électriques et électroniques tirent parti des excellentes propriétés diélectriques et de la résistance au feu du nylon. Les grades PA66 avec retardateurs de flamme à base de phosphore rouge ou d'azote atteignent la classification d'inflammabilité UL94 V0 à une épaisseur de paroi de 0,4 mm, les qualifiant pour les connecteurs, interrupteurs et boîtiers de disjoncteurs. Le marché croissant des véhicules électriques stimule la demande de composants de modules de batterie en PA66 qui combinent résistance au feu et performances structurelles.

Les fabricants de biens de consommation choisissent le nylon pour son équilibre entre robustesse et qualité de surface. Les boîtiers d'outils électriques utilisent du PA6 chargé de verre pour sa résistance aux chocs à un coût raisonnable. Les articles de sport comme les fixations de ski et les pièces de casque reposent sur la résistance à la fatigue du PA66. Les composants d'appareils ménagers en contact avec des surfaces chaudes nécessitent des grades de PA66 stabilisés à la chaleur, conçus pour un service continu à 130°C.

Les applications de dispositifs médicaux exigent des grades de nylon spécifiques avec une biocompatibilité documentée. Le PA12 domine les utilisations pour cathéters et tubulures en raison de sa flexibilité et de son inertie chimique. Le PA6 est utilisé pour les poignées d'instruments chirurgicaux où la stérilisation en autoclave nécessite des cycles thermiques entre 121-134°C. Les tests ISO 10993 confirment la biocompatibilité pour les applications en contact avec le patient, et la traçabilité des matériaux est obligatoire pour tous les projets de nylon médical.

Avec plus de 20 ans d'expérience en moulage par injection et une équipe de 8 ingénieurs seniors, nous avons traité plus de 400 matières plastiques sur notre site de production. Lors de nos revues de production, nos ingénieurs suivent l'humidité de la résine, la température de fusion, les défauts des premières pièces et la dérive dimensionnelle avant de lancer un travail sur nylon. Notre flux de qualité, de l'IQC à l'inspection de processus jusqu'à l'OQC, détecte les défauts spécifiques au nylon comme les marques d'évent et la dégradation hydrolytique avant qu'ils n'atteignent votre ligne d'assemblage.

Questions fréquemment posées

Combien de temps dois-je sécher le PA6 et le PA66 avant le moulage par injection ?

Le PA6 et le PA66 nécessitent 4 à 8 heures de séchage à 80-100°C dans une trémie sècheuse déshumidifiante pour atteindre une teneur en humidité inférieure à 0,2 %. Le temps exact dépend du niveau d'humidité initial, de la taille des granulés et de la capacité de flux d'air du sécheur. Le PA66, avec son point de fusion plus élevé, est légèrement plus sensible à l'humidité résiduelle que le PA6 ; en cas de doute, privilégiez la durée la plus longue de la plage de séchage. Vérifiez toujours avec un analyseur d'humidité calibré avant de démarrer la production pour éviter les défauts de marbrures et d'hydrolyse dans les pièces moulées.

Le PA6 et le PA66 peuvent-ils être moulés sur la même machine sans modifications ?

Oui, le PA6 et le PA66 peuvent fonctionner sur la même machine mais nécessitent des profils de température différents. Le PA66 nécessite des températures de cylindre de 270 à 300 degrés Celsius contre 240 à 270 degrés Celsius pour le PA6. La température du moule diffère également : le PA66 donne les meilleurs résultats à 70-90°C, tandis que le PA6 fonctionne à 60-80°C. Le changement nécessite de purger soigneusement le cylindre avec un matériau de transition compatible pour éviter la contamination croisée et la dégradation des pièces. Prévoyez 15 à 20 minutes pour la stabilisation de la température après l'ajustement des réglages du cylindre entre les grades.

Que se passe-t-il si le nylon est moulé sans séchage approprié ?

Le moulage de nylon non séché cause trois problèmes progressifs. D'abord, l'humidité crée des marbrures de surface et des stries argentées qui gâchent l'apparence des pièces. Ensuite, l'eau déclenche une hydrolyse aux températures de traitement, rompant les liaisons amides et réduisant définitivement le poids moléculaire, ce qui diminue la résistance aux chocs et l'allongement à la rupture de 30 à 50 %. Enfin, l'humidité piégée provoque des variations dimensionnelles car les pièces absorbent et libèrent l'humidité de manière inégale pendant le refroidissement. Ces défauts ne peuvent pas être réparés après moulage car l'endommagement de la chaîne polymère est irréversible et les pièces affectées doivent être mises au rebut.

Le PA12 vaut-il la prime de prix significative par rapport au PA6 pour les applications générales ?

Pour les applications polyvalentes où l'absorption d'humidité est tolérable et où les températures de fonctionnement restent inférieures à 80 degrés Celsius, le PA6 est plus rentable à environ un tiers du prix du PA12. Le PA12 justifie son prix plus élevé uniquement lorsque vous avez besoin de son absorption d'humidité exceptionnellement faible à 0,25 %, de sa stabilité dimensionnelle supérieure en environnements humides, de sa résistance aux carburants et produits chimiques pour les conduites de carburant automobiles, ou de son excellente flexibilité à basse température jusqu'à moins 40 degrés Celsius. Évaluez le coût total des défauts de qualité et du conditionnement post-moulage avant de choisir le PA6 plutôt que le PA12 pour les applications de précision.

Comment la charge en fibre de verre affecte-t-elle le traitement du nylon par injection ?

Les grades de nylon chargés en verre, typiquement 30 % de fibres de verre courtes, nécessitent des températures de cylindre de 10 à 20 degrés Celsius plus élevées et des pressions d'injection de 20 à 30 % plus élevées que les grades non chargés. Les fibres de verre augmentent la viscosité de la masse fondue, réduisent le retrait de 1,2 % à 0,3 % pour le PA6, et améliorent la rigidité de deux à trois fois. L'usure de l'outillage augmente significativement en raison de l'abrasion des fibres, donc un acier à mouler durci tel que H13 ou S136 est recommandé pour les séries de production dépassant 100 000 cycles. La conception de la vis doit utiliser un taux de compression plus faible pour minimiser la rupture des fibres pendant la plastification.

Quelle est la différence entre les propriétés du nylon conditionné et du nylon sec après moulage ?

Les propriétés à l'état sec après moulage sont mesurées immédiatement après le moulage lorsque la teneur en humidité est proche de zéro. Les propriétés conditionnées reflètent l'absorption d'humidité à l'équilibre, généralement atteinte à 50-60 % d'humidité relative pendant 48 heures. Le PA6 conditionné présente souvent une résistance à la traction inférieure de 40 à 50 % mais une résistance aux chocs 2 à 3 fois supérieure aux données à l'état sec. Précisez toujours la condition utilisée dans les calculs de conception, les revues de tolérance et les demandes de devis fournisseurs pour que les coefficients de sécurité ne soient pas basés sur le mauvais jeu de données. Cette distinction est cruciale pour les pièces en nylon porteuses.

Quelles valeurs de retrait dois-je utiliser pour la conception de moules en nylon ?

Le PA6 non chargé rétrécit d'environ 0,8 à 1,4 pour cent, tandis que le PA66 non chargé rétrécit de 1,0 à 1,5 pour cent, selon l'épaisseur de paroi, l'emplacement de la porte d'injection et les réglages de température du moule. Les grades chargés en verre rétrécissent nettement moins : 0,3 à 0,7 pour cent pour le PA6-GF30 et 0,4 à 0,8 pour cent pour le PA66-GF30. Le retrait est anisotrope dans les grades chargés en verre, ce qui signifie que le retrait dans le sens de l'écoulement et dans le sens transversal diffère de 0,2 à 0,4 pour cent. Votre concepteur de moule doit tenir compte de cette anisotropie dans les calculs des dimensions de la cavité pour obtenir des tolérances serrées de manière constante tout au long des séries de production.

Le nylon peut-il être sur-séché avant le moulage ?

Oui, un séchage excessif au-dessus de 110 degrés Celsius ou au-delà de 12 heures provoque une oxydation thermique qui jaunit les granulés et réduit les propriétés mécaniques, notamment la résistance aux chocs et l'elongation à la rupture. Pour le nylon régénéré ou recyclé, le risque est plus élevé car l'histoire thermique est cumulative sur plusieurs cycles de traitement. Si le séchage doit être prolongé au-delà de 8 heures en raison de délais de planification de production, réduisez la température à 70-80 degrés Celsius pour maintenir le matériau en sécurité jusqu'au début de la production. Surveillez la couleur des granulés comme indicateur visuel rapide des dommages dus au sur-séchage.

Pourquoi choisir ZetarMold pour le moulage par injection de nylon ?

ZetarMold est un partenaire fiable pour le moulage nylon avec 47 presses (90T–1850T), des systèmes de séchage dédiés par grade et plus de 20 ans d'expertise en polyamides. Nous maintenons des séchoirs à trémie dédiés pour chaque grade de nylon afin d'éviter la contamination croisée et effectuons une surveillance automatisée de l'humidité avant chaque poste de production. Pour les défis complexes de conception de moules d'injection en nylon chargé de verre, notre équipe d'ingénieurs fournit des retours DFM dans 48 heures.

ZetarMold est un partenaire solide pour le moulage nylon car nous combinons 47 presses, des systèmes de séchage dédiés et plus de 20 ans d'expérience dans le traitement des polyamides. Nous maintenons des séchoirs à trémie dédiés pour chaque grade de nylon afin d'éviter la contamination croisée et effectuons des contrôles automatisés de l'humidité avant le début de la production. Notre équipe d'ingénieurs peut vous aider à comparer PA6, PA66, PA12 et PA1010 en fonction des exigences de tolérance, de température, chimiques et de coût avant la finalisation de l'outillage.

Règle rapide : Séchez PA6/PA66 à 80–100°C pendant 4–8 heures avant le moulage. Choisissez PA66 pour les pièces au-dessus de 120°C, PA6 pour les pièces structurelles sensibles au coût, PA12 pour les applications flexibles ou résistantes chimiquement, et PA1010 lorsque le contenu biologique est important.

---

1. moulage par injection de nylon: Le moulage par injection nylon désigne le processus de fabrication consistant à façonner des matériaux thermoplastiques polyamide en utilisant des équipements de moulage par injection pour produire des composants techniques avec une haute résistance et une résistance chimique. ↩

2. hydrolyse: L'hydrolyse est une réaction chimique dans laquelle les molécules d'eau rompent les liaisons amides dans les chaînes polymères polyamide, réduisant permanentement le poids moléculaire et dégradant les propriétés mécaniques des matériaux nylon. ↩

3. conception de moules d'injectionLa conception du moule d'injection désigne la discipline d'ingénierie englobant la géométrie de l'outil, la disposition des canaux de refroidissement, le placement de la porte et l'optimisation du système d'éjection pour produire des pièces plastiques dimensionnellement précises. ↩
