Guide Complet du Moule d'Injection : Conception, Types, Matériaux, Coût et Maintenance

Every injection-molded plastique¹ part — from a medical syringe barrel to an automotive dashboard panel — begins with one thing: the moule d'injection². The mold is the most capital-intensive asset in the process, and every decision made during its design, material selection, and operation directly determines part qualité³, cycle time, and total production cost.

Pour les lecteurs comparant moulage par injection options, this injection mold guide connects mold design, plastic material behavior, supplier sourcing, et les décisions de contrôle qualité qui déterminent si un projet peut passer de la conception à une production reproductible.

Le présent moulage par injection guide covers the complete lifecycle of an injection mold: what it is and how it works, the major types and their applications, how to choose the right steel, what drives cost, and how to maintain a mold so it runs reliably for hundreds of thousands of shots. Whether you are sourcing your first mold or optimizing an existing tool, the decisions here affect part quality, cycle time, and total cost of ownership.

What Is an Injection Mold and How Does It Work?

An injection mold is a precision tool that shapes molten plastic into repeatable parts by filling, cooling, and ejecting a cavity-defined form. It consists of two steel halves, the cavity side and core side, that close together before molten resin enters through the sprue, runner, and gate system. The plastic cools against the steel walls and is ejected after the mold opens.

The fundamental components of every injection mold include the cavity and core inserts that define part geometry, the runner and gate system that delivers plastic from the machine nozzle to the cavity, the cooling circuit that removes heat from the steel, the ejector system (pins, sleeves, or blades) that pushes the part out of the mold, and the mold base that holds all components in precise alignment.

Mold accuracy is measured in thousandths of an inch. A well-built single-cavity mold can hold tolerances of ±0.002 inches on critical dimensions. Multi-cavity molds — which produce two, four, eight, sixteen, or even thirty-two parts per cycle — must maintain the same tolerances across all cavities simultaneously, which is why they cost significantly more and require more precise machining.

Before any steel is cut, engineers run mold flow analysis to simulate how plastic fills the cavity, where weld lines form, and whether the cooling circuit can remove heat evenly. A prototype display of the flow simulation helps the team spot problems visually before committing to tooling. ZetarMold’s engineering team performs this simulation for every new tool as part of the standard DFM process — identifying problems at the design stage rather than after $20,000 in machining costs.

What Are the Main Types of Injection Molds?

Injection molds are classified by their internal architecture. The choice of mold type determines gating flexibility, cycle time, runner waste, and upfront tooling cost. There are three primary types used in production.

Moule à deux plaques

The two-plate mold is the most common type in the industry. It has a single parting line that divides the mold into two halves. The runner and gate system is cut into the parting plane, and when the mold opens, the sprue, runners, and parts are all ejected together. The runner must then be separated from the parts either manually or by trimming. Two-plate molds are lower in cost, easier to maintain, and work well for most standard part geometries with side gating.

Moule à trois plaques

The three-plate mold adds a second parting line between the cavity plate and the runner plate. This allows the runner system to be located separately from the parts, enabling center-gating of round or symmetrical parts without a visible gate mark on the outer surface. Three-plate molds open in two stages and automatically separate parts from runners. They are more complex and cost 20–40% more than equivalent two-plate designs, but they eliminate the manual degating operation.

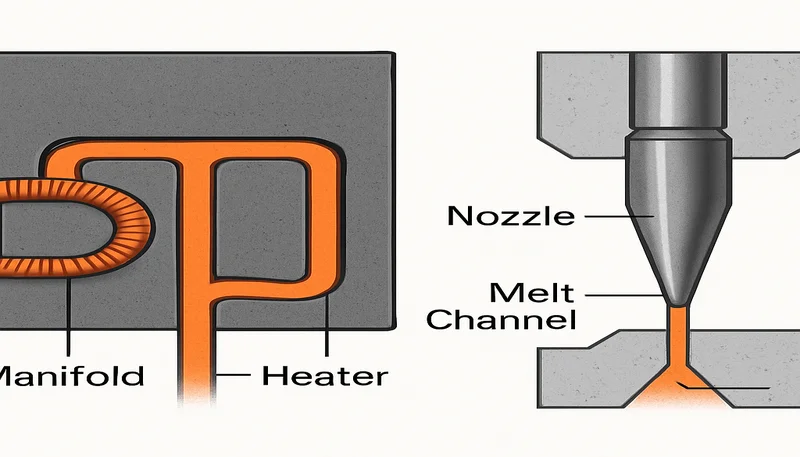

Hot-Runner Mold

In a hot-runner mold, the runner system is kept heated at the resin’s processing temperature throughout the cycle. Plastic never solidifies in the runners, so there is zero runner scrap and no degating step. Cycle times are 15–30% shorter than equivalent cold-runner tools because the thermal mass of the runner does not need to be cooled. Hot-runner molds cost $5,000–$30,000 more per manifold, but they pay back quickly in high-volume production through material savings and faster cycles. They are standard for multi-cavity tools producing more than 500,000 parts per year.

The choice between two-plate, three-plate, and hot-runner molds depends on part geometry, gate location constraints, production volume, and aesthetic requirements. Two-plate molds are fastest and cheapest to build and maintain, making them ideal for functional parts where gate marks are acceptable or hidden. Three-plate molds add complexity but eliminate the degating step, which is valuable when labor costs are high or when gate-free aesthetics are mandatory. Hot-runner molds make economic sense only when the annual part volume exceeds 500,000 units, because the capital investment in the heated manifold and control systems must be justified by material savings and reduced cycle time.

What Steel Is Used for Injection Molds?

Steel selection is the most consequential material decision in mold building. The wrong steel choice leads to premature wear, corrosion pitting, or catastrophic failure. The right choice balances hardness, toughness, corrosion resistance, and machinability against the expected production volume and resin type. Every injection mold is essentially an investment in production capacity, and the steel grade directly determines how many parts that mold can produce before wear becomes visible in part dimensions or surface finish.

Three steel grades account for over 90% of all injection mold cavity inserts built worldwide: P20 for standard production, H13 for high-volume and filled-resin applications, and S136 stainless for corrosion-sensitive applications. P20 is the default choice for most production molds; H13 is specified when the resin is abrasive or when the part volume exceeds one million cycles; and S136 is mandatory for PVC, PC, medical-grade resins, and any application where corrosion resistance is critical.

P20 is the workhorse of the mold-making industry. It is a pre-hardened chromium-molybdenum alloy steel supplied at 28–34 HRC, which means it can be machined directly without a post-machining hardening step. This pre-hardened condition saves 1–2 weeks of lead time compared to unhardened steels that require vacuum heat treatment after machining. P20 offers good polishability, excellent weldability for repairs, and sufficient wear resistance for 500,000-cycle production runs with standard resins. It accounts for the majority of mold bases and cavity inserts worldwide.

Its main weakness is poor corrosion resistance — moisture, PVC off-gassing, and halogenated resins will pit the surface and cause dimensional drift over extended storage periods.

H13 is a hot-work tool steel heat-treated to 46–54 HRC after machining. Its higher hardness gives it excellent abrasion resistance, making it the go-to choice for glass-filled nylons, mineral-filled polypropylenes, and other abrasive compounds that would rapidly erode softer P20 cavities. A single glass fiber can be harder than P20 steel, and the cumulative wear from millions of fiber particles rubbing against the cavity surface causes measurable dimensional enlargement within 500,000 shots. H13 is also used for high-volume automotive and packaging molds expected to exceed one million shots.

S136 is a stainless mold steel with 420-series stainless composition. Its high chromium content (13–14%) provides genuine corrosion resistance against PVC off-gases (hydrochloric acid), moisture condensation in high-humidity environments, and aggressive flame-retardant additives. Medical device molds, food-contact part molds, and optical lenses with demanding surface quality requirements typically specify S136. It can be polished to a mirror finish (SPI A1) for optically transparent parts and resists fingerprint corrosion during long-term storage. S136 also offers superior dimensional stability in molds used for thin-wall and high-precision optical applications where tighter tolerances are required.

Comment un moule d'injection est-il conçu ?

La conception de moule d'injection est une discipline d'ingénierie qui relie la géométrie de la pièce, la science des matériaux, le processus de fabrication et l'économie de production. Un moule bien conçu produit des pièces conformes aux spécifications avec le temps de cycle le plus court possible et le taux de rebut le plus bas possible.

Le processus de conception commence par une analyse de la géométrie de la pièce. L'ingénieur du moule examine le modèle CAO 3D pour vérifier l'homogénéité de l'épaisseur des parois (cible : 2–3 mm pour la plupart des thermoplastiques, avec une variation inférieure à 30%), l'angle de dépouille (minimum 0,5° sur toutes les parois verticales, 1–2° recommandé), les contre-dépouilles nécessitant des actions latérales et les exigences de finition de surface. Cette revue, appelée rapport DFM, identifie généralement cinq à quinze opportunités d'amélioration avant que tout usinage ne commence. L'emplacement de la porte est la décision critique suivante. La porte — l'ouverture restreinte par laquelle le plastique entre dans la cavité — détermine la direction de remplissage, la position des lignes de soudure et l'endroit où la marque de porte apparaît sur la pièce finie.

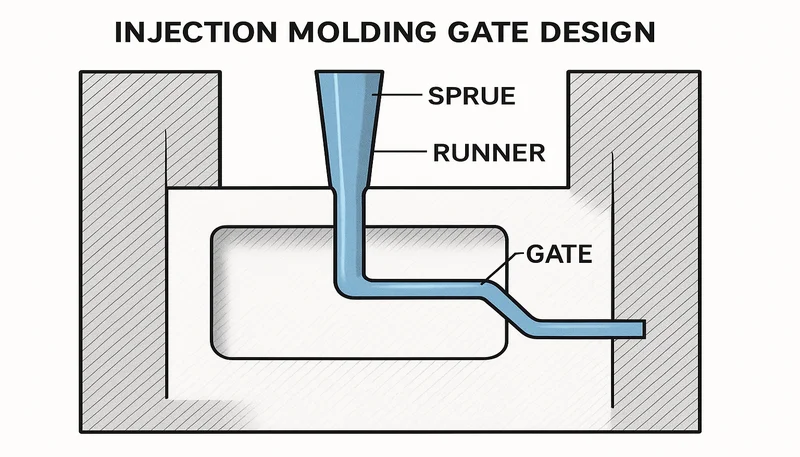

Règles empiriques : placez l'attaque dans la section de paroi la plus épaisse, éloignez-la des zones nécessitant une qualité esthétique élevée, et positionnez-la de manière à ce que le plastique s'écoule de l'épais vers le fin (jamais du fin vers l'épais). Un mauvais placement de l'attaque provoque des courts-circuits, des lignes de soudure dans des emplacements structurellement critiques, ou des défauts de surface inacceptables.

La conception du circuit de refroidissement suit l'emplacement de la porte. Le système de refroidissement est un réseau de canaux percés (généralement de 8 à 12 mm de diamètre) qui acheminent de l'eau à température contrôlée entre 10 et 40 °C à travers l'acier près de la surface de la cavité. L'espacement des canaux, la profondeur sous la surface de la cavité (typiquement 1,5× le diamètre) et le débit du liquide de refroidissement déterminent la rapidité avec laquelle la chaleur est extraite du plastique. Des circuits de refroidissement mal conçus créent des points chauds qui prolongent le temps de cycle, provoquent le gauchissement et introduisent des variations dimensionnelles entre les cavités. Le système d'éjection doit être conçu pour pousser la pièce sans la marquer ni la déformer.

How Much Does an Injection Mold Cost?

Le coût d'un moule d'injection est déterminé par la complexité de la pièce, le nombre de cavités, la nuance d'acier, les exigences de tolérance et l'emplacement du fournisseur. Comprendre les facteurs de coût aide les acheteurs à négocier efficacement et à prendre des décisions de volume plus intelligentes.

La complexité de la cavité est le principal facteur de coût, représentant 40 à 60 % du coût total du moule. Un simple support plat avec deux trous traversants est usiné en quelques heures par cavité ; un boîtier de rétroviseur automobile avec des nervures en treillis internes, quatre actions latérales et une surface externe finie miroir nécessite 80 à 200 heures d'usinage. L'EDM (usinage par décharge électrique) est utilisé pour les angles serrés, les nervures profondes et les textures que les fraises ne peuvent atteindre — l'EDM ajoute du coût et du temps mais est inévitable sur les pièces esthétiques complexes. Le nombre de cavités multiplie le temps d'usinage mais multiplie également la production. L'économie favorise plus de cavités à mesure que le volume annuel augmente.

Un cadre décisionnel courant : une cavité unique pour moins de 50 000 pièces par an, deux à quatre cavités pour 50 000–500 000, huit à seize cavités pour 500 000–2 000 000, et 16+ cavités avec canaux chauds pour plus de deux millions de pièces annuellement. Chaque augmentation du nombre de cavités double approximativement le coût du moule tout en réduisant de moitié le coût machine par pièce.

Le compromis est un délai d'expédition plus long (2 à 4 semaines par mer) et la nécessité d'une qualification rigoureuse des fournisseurs.

Les moules de ZetarMold sont construits sur des bases standard DME/HASCO avec des inserts en acier trempé et incluent l'approbation d'échantillon T1 dans le prix indiqué.

Quels sont les composants clés du moule et leurs fonctions ?

Les composants clés du moule d'injection sont la cavité, le noyau, le canal d'alimentation, la porte d'injection, les canaux de refroidissement, les évents, le système d'éjection, les guides et les plaques de support. Chaque composant contrôle une partie spécifique du remplissage, du refroidissement, de l'alignement, de l'éjection ou de la stabilité dimensionnelle, donc un composant faible peut créer des défauts même lorsque les réglages de la machine de moulage semblent corrects.

L'éventage est l'un des aspects les plus sous-estimés de la conception des moules. Si l'air ne peut s'échapper de la cavité devant le front de plastique en progression, il se comprime et chauffe de manière adiabatique — un phénomène appelé effet diesel — ce qui peut brûler le plastique et éroder l'acier au point de remplissage final. Les évents sont des rainures peu profondes (0,02 à 0,05 mm de profondeur, 5 à 10 mm de largeur) usinées dans le plan de joint pour permettre à l'air de sortir sans laisser le plastique s'échapper. Un éventage insuffisant est une cause majeure de courts-tirs, de marques de brûlure et de besoins élevés en pression d'injection.

Les broches et douilles de guidage maintiennent l'alignement A/B à moins de 0,005 mm sur des millions de cycles.

How Do You Maintain an Injection Mold?

Un moule d'injection bien entretenu est un actif durable à long terme. Négliger l'entretien entraîne une dégradation de la qualité des pièces, des arrêts imprévus et des réparations coûteuses. L'objectif d'un programme d'entretien des moules est de maintenir l'outil dans un état d'échantillon T1 tout au long de sa vie de production. Dans notre usine, nous avons vu des moules négligés pendant seulement six mois développer des piqûres de corrosion sur les surfaces de cavité en P20 — une réparation de 15 000 USDT qui aurait pu être évitée avec un cycle de maintenance préventive standard de 50 000 tirs.

La maintenance préventive (PM) doit être planifiée par nombre de cycles, et non par durée calendaire. L'intervalle PM standard pour les moules en P20 utilisant des résines standard est de 50 000 à 100 000 cycles. Les tâches de PM incluent le nettoyage des surfaces de la cavité et du noyau avec des nettoyants approuvés sûrs pour le plastique, l'inspection et la lubrification des éjecteurs et des surfaces de glissement des actions latérales, la vérification des éventuels bouchons de plastique dans les évents (qui commencent à bloquer l'évent après 20 000 à 30 000 cycles), la mesure des dimensions critiques sur des pièces témoins pour détecter les tendances d'usure, et l'inspection des connecteurs et des tuyaux du circuit de refroidissement pour détecter les fuites. Les éjecteurs sont les composants les plus sujets à l'usure dans un moule.

Ils fonctionnent dans des alésages à jeu serré (ajustement H7/h6) à haute vitesse et sous charge à chaque cycle.

Les signes d'usure des éjecteurs incluent des marques de frottement sur les surfaces des pièces, la rupture des goupilles et des trous ovalisés dans la plaque d'éjection. Un jeu de goupilles d'éjection de rechange de diamètre et de longueur corrects doit être conservé en stock pour chaque moule de production active.

How Do You Choose the Right Injection Mold Supplier?

Choisir le mauvais fournisseur de moules est l'erreur la plus coûteuse qu'une équipe de développement de produit puisse faire. Un moule de mauvaise qualité peut nécessiter trois à cinq cycles de révision et six mois de retard avant de produire des pièces acceptables. Voici ce qu'il faut évaluer avant d'attribuer la commande d'outillage. Tout d'abord, évaluez les capacités et l'équipement d'usinage. Un atelier de moulage crédible doit disposer de centres d'usinage CNC avec une précision de positionnement de ±0,005 mm, d'EDM (par enfonçage et par fil) pour les géométries complexes, d'une MMT (machine à mesurer tridimensionnelle) pour la vérification dimensionnelle et de rectifieuses de surfaces pour la planéité de la ligne de joint.

Les ateliers sans capacité CMM ne peuvent pas vérifier que le moule qu'ils ont construit correspond à l'intention de conception — toutes les affirmations de tolérance deviennent des conjectures.

Deuxièmement, exiger un rapport DFM formel avant le début de l'outillage. Tout fournisseur de moules réputé doit fournir un rapport DFM écrit identifiant les problèmes d'épaisseur de paroi, les insuffisances d'angle de dépouille, les contre-dépouilles nécessitant des actions latérales et les recommandations d'emplacement de porte. Si un fournisseur établit un devis et construit sans rapport DFM, il saute cette étape (ce qui augmente le risque de révision) ou intègre dans son prix le coût de révision attendu sans le divulguer. Troisièmement, comprendre le processus d'approbation des échantillons T1. Les échantillons T1 sont les premières pièces produites à partir du moule terminé. L'acheteur doit spécifier les tolérances acceptables, la finition de surface et le protocole de mesure avant le début de l'approbation T1.

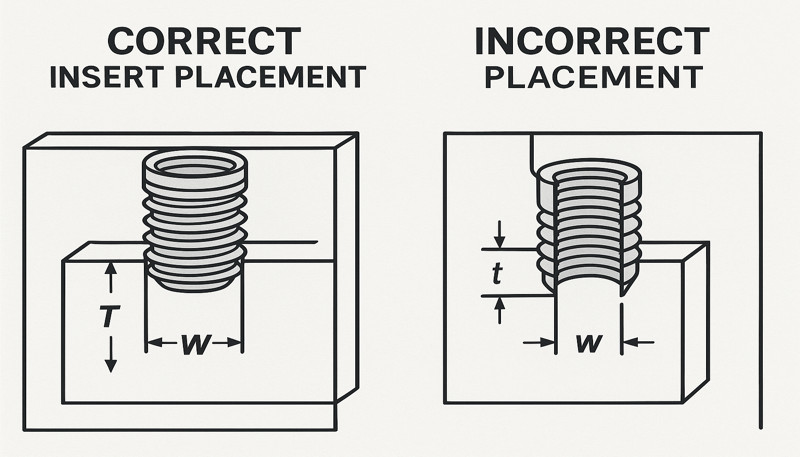

Les acheteurs expérimentés mesurent 30 à 50 dimensions critiques sur trois à cinq échantillons T1 provenant de chaque cavité, et pas seulement par inspection visuelle. ZetarMold fournit des rapports dimensionnels à chaque soumission T1, montrant les mesures par rapport aux cotes nominales pour toutes les dimensions critiques spécifiées. Enfin, renseignez-vous sur la capacité de surmoulage si vos pièces nécessitent des composants métalliques intégrés. Les moules pour surmoulage nécessitent des dispositifs de placement précis des inserts et souvent un chargement manuel ou robotisé — des capacités qui ajoutent de la complexité et requièrent une expertise dédiée en processus.

What Is the Lead Time for Building an Injection Mold?

Le délai entre l'approbation de la conception et les premiers échantillons T1 est l'une des variables les plus scrutées dans le développement de nouveaux produits. Comprendre ce qui détermine le délai aide les équipes à planifier de manière réaliste et à éviter les surprises de calendrier. Un moule simple monocavité en P20 pour une pièce non critique peut être construit et prêt pour l'échantillonnage T1 en 3 à 4 semaines. Un moule de complexité moyenne à quatre cavités avec deux actions latérales prend typiquement 6 à 8 semaines. Les outils complexes multicavités à busette chaude pour applications automobiles ou électroniques grand public nécessitent communément 12 à 18 semaines.

Toute partie nécessitant des surfaces texturées ajoute 2 à 4 semaines pour l'étape de texturation, réalisée par un fournisseur spécialisé après l'achèvement des travaux d'acier.

Frequently Asked Questions About Injection Molds?

Questions fréquemment posées

Quelle est la différence entre un moule et une matrice dans le moulage par injection ?

En moulage par injection, le terme « moule » désigne l'outil en acier qui façonne la résine thermoplastique. Le terme « matrice » est utilisé en moulage sous pression (pour les alliages métalliques) et en emboutissage (pour la tôle). Dans les conversations courantes en atelier, de nombreux ingénieurs utilisent les deux termes de manière interchangeable lorsqu'ils parlent d'outillage plastique, mais techniquement, les moules sont utilisés pour les thermoplastiques et les thermodurcissables, tandis que les matrices sont utilisées pour les métaux. La différence fonctionnelle clé est qu'un moule d'injection fonctionne à une température relativement basse (refroidissement à 15–60°C), tandis qu'une matrice de moulage sous pression doit résister à l'aluminium fondu à 650–750°C.

Combien de tirs un moule d'injection peut-il produire avant de devoir être remplacé ?

La durée de vie du moule dépend fortement de la nuance d'acier et de l'abrasivité de la résine. Un moule en acier P20 fonctionnant avec de l'ABS standard ou du polypropylène durera typiquement 500 000 à 800 000 tirs avant que l'usure de la cavité ne devienne visible sur les dimensions de la pièce. L'acier trempé H13 prolonge la durée de vie à 1 000 000–2 000 000 tirs. L'acier inoxydable S136, lorsqu'il est correctement entretenu, peut dépasser 1 000 000 tirs avec des résines résistantes à la corrosion. Les résines chargées en verre ou en minéraux sont nettement plus abrasives et peuvent réduire la durée de vie du moule de 30 à 50 % par rapport aux nuances non chargées. Le suivi dimensionnel régulier pendant les contrôles de maintenance préventive détecte l'usure avant qu'elle ne génère de la rebut.

Qu'est-ce qu'un moule familial et quand faut-il l'utiliser ?

Un moule familial produit plusieurs numéros de pièces différents dans un seul outil — par exemple, un couvercle gauche et un couvercle droit qui sont des images miroir l'un de l'autre. Les moules familiaux réduisent le coût initial de l'outillage par rapport à des outils individuels pour chaque pièce, mais ils introduisent des contraintes de processus : toutes les pièces de la famille doivent utiliser la même résine et la même couleur, et elles doivent toutes se remplir, se tasser et refroidir avec les mêmes réglages. Si une cavité présente systématiquement des défauts à des réglages acceptables pour les autres cavités, l'ensemble du moule doit fonctionner dans des conditions de compromis. Les moules familiaux fonctionnent mieux pour des pièces ayant une géométrie, un volume et un comportement de remplissage similaires.

Qu'est-ce qu'un outil souple par rapport à un outil dur ?

Un outil souple (également appelé outillage prototype ou outillage rapide) est fabriqué en aluminium ou en acier P20 non trempé pour produire rapidement des échantillons en faible volume à moindre coût — typiquement 1 000–15 000 pièces avec un délai de 2 à 4 semaines. Les outils souples sont limités à 1 000–50 000 tirs et peuvent ne pas maintenir les tolérances serrées d'un moule de production. Un outil dur utilise de l'acier trempé H13, S136 ou P20 traité thermiquement conçu pour 500 000–2 000 000+ tirs avec des tolérances de niveau production. Les équipes utilisent des outils souples pour les tests de marché, les échantillons de pré-production et les soumissions réglementaires avant de s'engager dans l'investissement complet d'un outil dur.

Comment le retrait affecte-t-il la conception des moules d'injection ?

Toutes les résines thermoplastiques rétrécissent lorsqu'elles passent de la température de fusion à la température ambiante. Les taux de retrait varient de 0,2 % pour les résines chargées à 2,5 % pour les matériaux semi-cristallins non chargés comme le nylon ou le polyéthylène. La cavité du moule doit être usinée en surdimensionnant selon le taux de retrait attendu afin que les dimensions finies de la pièce soient nominales après refroidissement. Si l'ingénieur de moule utilise une valeur de retrait incorrecte — par exemple, utiliser le retrait du PP de 1,5 % pour une pièce en PA66 qui rétrécit de 1,8 % — les dimensions critiques seront systématiquement hors tolérance. La spécification précise du retrait, provenant de la fiche technique du fournisseur de résine, est l'une des premières données d'entrée du DFM.

Quelle est la différence de coût entre les fabricants de moules chinois et occidentaux pour la même spécification ?

Pour des spécifications équivalentes — même nuance d'acier, même nombre de cavités, même classe de tolérance, même finition de surface — les fournisseurs de moules chinois certifiés proposent généralement des prix inférieurs de 40 à 70 % aux prix d'outillage comparables européens ou nord-américains. Le tarif de ZetarMold pour un moule standard en P20 à 4 cavités serait de 12 000 à 25 000 $ contre 30 000 à 60 000 $ pour le même outil fabriqué en Allemagne ou aux États-Unis. Les principaux compromis sont un temps d'expédition plus long (3 à 5 semaines par mer), la différence de fuseau horaire pour la communication, et la nécessité d'une qualification approfondie du fournisseur. Pour les acheteurs produisant des pièces en grande série, les économies réalisées sur l'outillage paient plusieurs voyages en Chine pour des audits d'usine.

Un moule d'injection peut-il être modifié après sa construction ?

Oui, la plupart des moules d'injection peuvent être modifiés après la construction initiale. L'ajout d'acier à la cavité réduit une dimension ; l'enlèvement d'acier augmente une dimension. Les modifications courantes après construction incluent le déplacement des positions de porte, l'ajout ou le retrait d'éjecteurs, l'ajustement de la profondeur d'évent, l'ajout de texture et la modification de la géométrie des actions latérales. Les modifications nécessitant l'ajout d'acier (soudage) sont plus complexes et ajoutent 1 à 3 semaines. Les modifications ne nécessitant que de l'usinage (enlèvement d'acier) sont plus rapides. Les changements nécessitant une révision structurelle majeure — déplacement du plan de joint, changement de la taille du bloc-moule, refonte complète de la disposition du canal d'alimentation — sont généralement plus coûteux que la fabrication d'un nouvel outil.

Quels contrôles qualité doivent être effectués lors de la réception d'un nouveau moule d'injection ?

Lors de la réception d'un nouveau moule d'un fournisseur, les acheteurs doivent vérifier que le moule correspond au plan approuvé (vérifier les dimensions de la base du moule, les nuances d'acier estampillées sur les composants, et le nombre de cavités) ; examiner le rapport dimensionnel T1 mesurant toutes les dimensions critiques spécifiées sur au moins trois pièces par cavité ; inspecter l'état de la ligne de joint pour la planéité, les bavures et la profondeur des évents. Tester les circuits de refroidissement pour le débit et la perte de charge (ils doivent correspondre aux spécifications de conception du moule) ; actionner manuellement le système d'éjection pour confirmer un fonctionnement fluide et sans blocage ; et réaliser 50 à 100 cycles dans des conditions nominales tout en surveillant le temps de cycle et en enregistrant toutes les dimensions critiques.
