Qu'est-ce que le moulage d'inserts ? Guide complet pour les ingénieurs

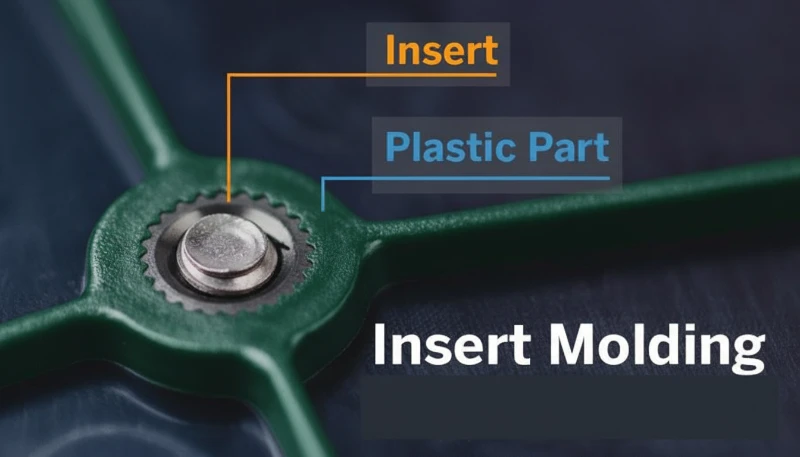

Le moulage d’inserts¹ est un procédé de moulage par injection dans lequel un insert prépositionné, généralement métallique, est surmoulé de plastique pour former une pièce intégrée unique. Contrairement au moulage standard, l’insert est chargé dans l’empreinte avant chaque cycle, puis la résine fondue l’enveloppe et crée une liaison mécanique et, si les matériaux sont bien choisis, chimique.

Au cours de nos 20+ années de projets de moulage d’inserts chez ZetarMold, nous avons vu ce procédé supprimer des étapes d’assemblage secondaire, réduire le nombre de pièces jusqu’à 60% et améliorer la résistance des filetages, des connecteurs automobiles aux boîtiers de dispositifs médicaux. Ce guide couvre le procédé, les matériaux, les règles de conception et les erreurs courantes rencontrées en atelier.

Si vous concevez une pièce associant la résistance du métal à la polyvalence du plastique—point de fixation fileté dans un boîtier de capteur, bague en laiton dans un engrenage ou contact électrique intégré à un connecteur—le moulage d’inserts est presque certainement le bon procédé. Les principales décisions techniques concernent le matériau de l’insert, le choix de la résine, les rapports d’épaisseur de paroi et la conception du moule pour retenir l’insert.

Qu’est-ce que le moulage d’inserts et comment fonctionne-t-il ?

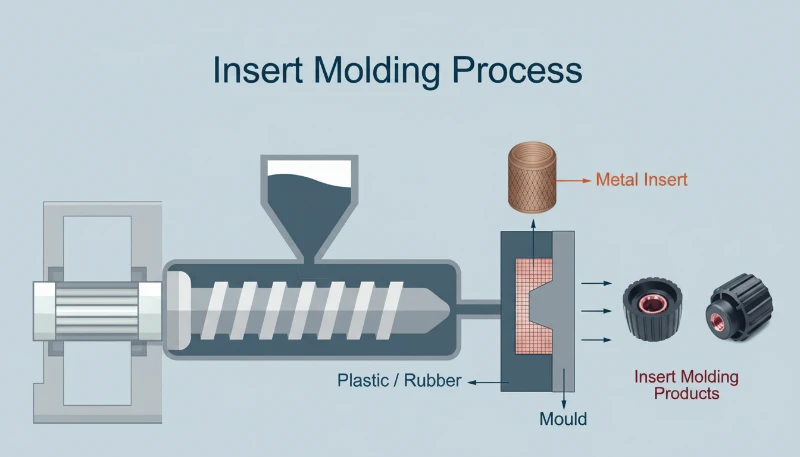

Le moulage d’inserts est un procédé qui encapsule un insert prépositionné dans du plastique fondu pour former un composant intégré unique. Contrairement au moulage par injection standard, l’insert est placé dans l’empreinte avant chaque cycle et la résine fondue s’écoule autour de lui pendant l’injection, créant une liaison mécanique permanente. Ce procédé est largement employé dans l’automobile, le médical et l’électronique pour combiner la résistance du métal et la polyvalence du plastique en une seule étape.

Le procédé fonctionne comme un moulage par injection standard, avec une différence essentielle : avant la fermeture du moule et le début de l’injection, l’opérateur ou un bras robotisé place un insert dans un logement dédié ou sur des broches de positionnement dans l’empreinte. Une fois le moule fermé, le thermoplastique fondu s’écoule autour de l’insert et l’encapsule. Après refroidissement et éjection, l’insert est verrouillé mécaniquement dans la pièce plastique. La liaison peut être purement mécanique (les contre-dépouilles, moletages ou trous de l’insert laissent passer le plastique et assurent le verrouillage) ou renforcée par des promoteurs d’adhérence dans la résine.

En pratique, de nombreuses productions par moulage d’inserts utilisent des presses verticales plutôt qu’horizontales. Sur une presse verticale, la gravité maintient l’insert pendant la fermeture du moule et réduit le risque de déplacement. Dans notre usine de Shanghai, nous exploitons 47 presses de moulage par injection de 90T à 1850T, dont plusieurs presses verticales dédiées aux séries automobiles et électroniques avec inserts.

Quels matériaux sont utilisés dans le surmoulage d’inserts ?

Les principaux matériaux du surmoulage d’inserts sont les résines thermoplastiques (PA, PBT, PPS, PEEK) et les inserts en laiton, acier ou acier inoxydable. La résine est choisie selon l’adhérence, la stabilité thermique et les exigences mécaniques ; le matériau de l’insert dépend de l’application — laiton pour les filetages, acier pour les charges structurelles et inoxydable pour la résistance à la corrosion. La maîtrise de l’écart de dilatation thermique entre métal et plastique constitue le principal défi matière de tout projet de surmoulage d’inserts.

Le laiton est le matériau d’insert dominant pour les applications filetées, car il s’usine facilement, résiste à la corrosion et accepte un moletage qui renforce l’ancrage mécanique. Pour les applications structurelles porteuses, les inserts en acier trempé sont préférables. Côté résines, ZetarMold a transformé plus de 400 matériaux ; pour le moulage d’inserts, nous recommandons le plus souvent le nylon chargé de verre (PA6-GF30) ou le PPS lorsqu’une grande stabilité dimensionnelle et une forte rétention de l’insert sont requises.

Quels sont les principaux avantages du surmoulage d’inserts ?

Les principaux avantages du surmoulage d’inserts sont la réduction des coûts d’assemblage, une meilleure résistance des filetages et l’intégration des pièces. Au lieu de mouler une pièce plastique puis de poser un insert fileté par soudage ultrasonique ou sertissage à chaud lors d’une opération séparée, l’insert est intégré pendant le cycle d’injection et la pièce est prête dès son éjection du moule.

Des inserts filetés en laiton moulés dans le plastique offrent une résistance à l’arrachement² jusqu’à 5 fois supérieure à celle de vis autotaraudeuses dans le même matériau. C’est essentiel lorsque la pièce sera assemblée et démontée à plusieurs reprises, notamment pour les boîtiers électroniques, capteurs automobiles et dispositifs médicaux. La consolidation des pièces est un autre avantage majeur : nous avons vu des conceptions passer de 4 à 6 composants distincts à une seule pièce avec insert, réduisant la main-d’œuvre d’assemblage et la complexité des stocks.

La réduction de poids est un avantage secondaire, mais significatif. En remplaçant des composants métalliques massifs par des constructions plastique-plus-insert, il est souvent possible de réduire le poids de la pièce de 30-50% tout en maintenant ou en améliorant les performances structurelles aux points de fixation critiques. C’est pourquoi les ingénieurs automobiles et aéronautiques prescrivent de plus en plus de solutions avec inserts surmoulés.

Quelle est la différence entre le moulage d’inserts et le surmoulage ?

La principale différence est que le moulage d’inserts lie un insert rigide au plastique, tandis que le surmoulage³ ajoute une seconde couche plastique sur un substrat déjà moulé. Le premier associe généralement métal et plastique ; le second, deux plastiques, souvent un substrat rigide et une couche de préhension souple en TPE ou TPU. Les deux produisent des pièces multimatériaux, mais diffèrent fortement par les équipements, l’outillage et les paramètres du procédé.

La confusion vient de ce que les deux procédés produisent des pièces multimatériaux. En atelier, le moulage d’inserts utilise généralement des presses verticales avec chargement manuel ou robotisé entre les cycles, tandis que le surmoulage emploie souvent des moules rotatifs ou multipostes : le substrat est moulé à un poste puis surmoulé au suivant. Intégrer une douille filetée métallique dans un boîtier plastique relève du moulage d’inserts ; ajouter une poignée en caoutchouc à un manche plastique relève du surmoulage.

Quelles sont les règles de conception du moulage par insert?

L’épaisseur de paroi autour de l’insert est la règle de conception la plus importante. La paroi plastique doit mesurer au moins 1.5× le diamètre de l’insert afin d’éviter les retassures, les vides et les fissures pendant le refroidissement. Des parois minces autour d’un grand insert en laiton se rétractent de manière irrégulière, provoquant une retassure visible sur la surface d’aspect et une faiblesse structurelle potentielle. Nous recommandons une épaisseur de paroi minimale de 1.5 mm autour de tout insert, 2.0 mm étant préférable pour les matériaux renforcés de fibres de verre.

La conception de l’insert compte autant que la géométrie plastique. Les inserts moletés ou rainurés créent un ancrage mécanique qui augmente fortement la résistance à l’arrachement et au couple. Les trous traversants permettent au plastique de les traverser et de former un verrouillage mécanique. Évitez les inserts cylindriques lisses sans dispositif de retenue, sauf si la liaison repose uniquement sur l’adhérence. Des dépouilles sur les parois plastiques (1-2° minimum) assurent une éjection propre sans endommager la liaison de l’insert.

L’emplacement du seuil est une autre erreur fréquente. Il doit orienter l’écoulement afin que la résine remplisse uniformément le pourtour de l’insert, au lieu de frapper d’abord un côté, ce qui peut déplacer l’insert ou provoquer une encapsulation incomplète. Une simulation (Moldflow) est utile pour toute pièce avec insert présentant des tolérances de position serrées. Quelques heures de simulation coûtent peu face à une reprise du moule.

Comment le moulage avec inserts est-il réalisé en atelier ?

En atelier, les deux méthodes sont le chargement manuel et le chargement robotisé. Le manuel convient aux faibles et moyens volumes ; l’automatisation est rentable à partir de 5 000+ pièces et vérifie par capteurs la position des inserts avant chaque fermeture. Les deux utilisent des presses verticales, où la gravité maintient les inserts pendant la fermeture et l’injection.

Pour les volumes élevés, le chargement automatisé par robot ou bol vibrant réduit le cycle et améliore la constance. Un robot pick-and-place charge les inserts en moins de 2 secondes, puis des capteurs vérifient leur présence avant fermeture. Cela évite un cycle sans insert, susceptible d’endommager le moule, et réduit fortement la main-d’œuvre par pièce. Dans notre usine, les cellules automatisées de surmoulage d’inserts atteignent couramment des cycles à 10-15 % de ceux du moulage standard pour la même géométrie.

Quels secteurs utilisent le plus le surmoulage d’inserts ?

L’automobile est le premier consommateur de pièces surmoulées avec inserts. Boîtiers de capteurs, blocs de connecteurs, porte-fusibles et supports utilisent des inserts filetés en laiton ou acier moulés dans du PA ou du PBT. L’exigence clé est la durabilité du filetage : ces composants sont assemblés, entretenus et parfois démontés sur 15 ans ; des vis autotaraudeuses dans du plastique nu sont donc inacceptables.

La fabrication de dispositifs médicaux constitue la deuxième grande application. Les composants de dispositifs implantables, les poignées d’outils chirurgicaux et les boîtiers d’équipements de diagnostic utilisent le moulage d’inserts pour créer des assemblages multimatériaux étanches et stérilisables. L’électronique grand public arrive en troisième position — pensez aux inserts filetés en laiton du châssis de votre ordinateur portable, qui permettent des vissages répétés sans détériorer le filetage. Viennent ensuite les équipements industriels, l’aérospatiale et la défense, où des bagues et surfaces de palier surmoulées remplacent les composants métalliques usinés avec un poids et un coût inférieurs.

Quels sont les défauts courants du moulage d’inserts et comment les prévenir ?

Les trois défauts que nous observons le plus souvent sont le déplacement de l’insert, les retassures autour des inserts et le remplissage incomplet. Le déplacement de l’insert se produit lorsque la pression d’injection le pousse hors de sa position : la résine frappe un côté de l’insert avant l’autre, créant une force asymétrique. La prévention commence par des éléments de positionnement appropriés dans le moule (broches, logements ou supports magnétiques) et par un emplacement du seuil qui équilibre l’écoulement autour de l’insert.

Des retassures apparaissent lorsque l’épaisseur de paroi autour de l’insert est trop faible par rapport à son diamètre. La section de plastique plus épaisse près de l’insert refroidit et se rétracte davantage que la paroi environnante plus mince, créant un creux visible. Les corrections standard consistent à porter l’épaisseur de paroi à 1.5-2.0× le diamètre de l’insert, à ajouter des nervures pour rigidifier la pièce ou à utiliser une résine moussante. Un remplissage incomplet autour de l’insert signifie généralement que celui-ci bloque le trajet d’écoulement ; repositionner le point d’injection ou ajouter des canaux d’écoulement autour de l’insert résout le problème.

La fissuration autour de l’insert après refroidissement est un problème de contrainte thermique. Elle survient lorsque l’insert métallique et la résine plastique ont des coefficients de dilatation thermique (CTE) très différents et que la pièce refroidit trop vite. Les solutions consistent à utiliser une résine à CTE plus faible (les grades renforcés de fibres de verre sont utiles), à préchauffer les inserts pour réduire l’écart de température et à ralentir le cycle de refroidissement. Dans notre atelier, le préchauffage des inserts à 80-120°C est une pratique courante pour les opérations de surmoulage d’inserts en PEEK et PPS.

Comment choisir un fournisseur de moulage avec inserts ?

Les quatre critères clés sont la capacité des presses verticales, l’expertise de manipulation des inserts, la connaissance des matériaux et la documentation qualité. Tous les mouleurs ne sont pas équipés pour le surmoulage d’inserts : presses verticales, montages de chargement et validation du procédé sont des capacités spécialisées. Demandez si le fournisseur possède des cellules dédiées et quelle tolérance de position d’insert il tient habituellement en série.

La connaissance des matériaux est déterminante, car le couple insert-résine conditionne la qualité de la liaison. Un fournisseur expérimenté avec votre famille de résines (PA, PBT, PPS, PEEK) saura choisir la température du moule, la vitesse d’injection et le profil de refroidissement afin d’éviter les défauts courants. Une documentation qualité comprenant rapports de contrôle de niveau PPAP, mesures tridimensionnelles CMM et résultats d’essais d’arrachement distingue un fournisseur qualifié d’un simple exécutant. Consultez notre guide de sélection des fournisseurs.

Questions fréquemment posées

Questions fréquemment posées

Quelle est la différence entre le moulage d’inserts et le surmoulage ?

Le moulage avec inserts place un insert solide préformé, généralement métallique, dans le moule avant l’injection, tandis que le surmoulage injecte une seconde couche de plastique sur un substrat plastique déjà moulé. Le premier crée des liaisons métal-plastique ; le second, des liaisons plastique-plastique. Les deux produisent des pièces multimatériaux, mais leurs équipements, outillages et paramètres de procédé diffèrent fortement. Le moulage avec inserts utilise généralement des presses verticales avec chargement manuel ou robotisé des inserts, tandis que le surmoulage emploie souvent des moules rotatifs ou multipostes : le substrat est moulé d’abord, puis la matière de surmoulage est injectée.

Quels matériaux conviennent le mieux au moulage avec inserts ?

Côté résine, le nylon chargé de verre (PA6-GF30), le PBT, le PPS et le PEEK sont les choix les plus courants, car ils offrent une stabilité dimensionnelle, une résistance chimique et une forte rétention des inserts. Côté insert, le laiton domine les applications filetées en raison de son excellente usinabilité et de sa résistance à la corrosion, tandis que l’acier trempé est privilégié pour les charges structurelles. Le principal critère consiste à faire correspondre le taux de retrait de la résine et son coefficient de dilatation thermique (CTE) au matériau de l’insert afin d’éviter les fissures, le desserrage ou l’instabilité dimensionnelle après le refroidissement en production.

Le surmoulage d’insert peut-il être réalisé sur une presse horizontale standard ?

Oui, le surmoulage d’inserts fonctionne sur une presse horizontale standard, mais la presse verticale est nettement préférable : la gravité maintient les inserts pendant la fermeture et réduit leur déplacement. Une presse horizontale exige des dispositifs magnétiques ou mécaniques intégrés au moule, ajoutant complexité et coût. Elle peut convenir aux prototypes à faible volume avec chargement manuel ; au-delà de quelques milliers de pièces, une presse verticale dédiée est presque toujours plus fiable et économique pour une qualité constante.

Quelle précision peut atteindre la tolérance de position d’un insert ?

Avec une conception de moule adaptée utilisant des broches de positionnement, des logements usinés avec précision ou des supports magnétiques, ainsi que des procédures maîtrisées de chargement des inserts, une tolérance de position de plus ou moins 0.05 mm est réalisable en production. La tolérance de production standard est de plus ou moins 0.1 mm pour la plupart des applications commerciales. Des tolérances plus serrées exigent un chargement robotisé des inserts avec contrôle par vision industrielle, ce qui augmente le coût des équipements mais améliore fortement la régularité et réduit les rebuts, notamment dans l’automobile et les dispositifs médicaux où la précision dimensionnelle est strictement réglementée et documentée.

Quelle est la quantité minimale de commande pour le moulage avec inserts ?

La MOQ dépend principalement du mode de chargement des inserts et de la complexité globale de la pièce. Le chargement manuel convient aux séries de 500 à 1 000 pièces et limite le coût d’outillage, car aucun équipement robotisé n’est nécessaire. Le chargement automatisé devient rentable à partir de 5 000 pièces, lorsque la baisse du coût de main-d’œuvre unitaire justifie l’investissement dans l’automatisation. Le principal facteur de coût reste toujours le moule : un moule avec inserts et fonctions de positionnement coûte généralement 10 à 20% de plus qu’un moule d’injection standard.

Comment empêcher les inserts de se déplacer pendant l’injection ?

La prévention exige de combiner un maintien correct de l’insert dans le moule à l’aide de pions de positionnement, de logements de précision ou de supports magnétiques ; un emplacement équilibré des points d’injection afin que la résine s’écoule simultanément et uniformément des deux côtés de l’insert ; une vitesse d’injection maîtrisée pour éviter une pression asymétrique qui déplacerait l’insert ; et une vérification par capteur confirmant la présence et le bon positionnement de l’insert avant la fermeture du moule et le début de l’injection. Le préchauffage des inserts avant leur chargement peut également réduire le choc thermique qui contribue parfois à leur déplacement lors du contact initial avec la résine.

Le moulage d’inserts est-il plus coûteux que leur pose après moulage ?

Le coût unitaire est souvent inférieur, car le surmoulage d’inserts supprime une opération d’assemblage secondaire telle que le soudage par ultrasons ou le rivetage à chaud. Le coût initial du moule est toutefois plus élevé en raison des dispositifs de positionnement des inserts et d’un outillage potentiellement plus complexe. Le seuil de rentabilité se situe généralement entre 1,000 et 2,000 pièces. En dessous de ce volume, la pose d’inserts après moulage avec un moule plus simple peut être plus économique. Au-delà, le surmoulage d’inserts réduit le coût total et améliore la régularité de la qualité, chaque pièce étant moulée dans les mêmes conditions maîtrisées.

Quels contrôles qualité sont effectués sur les pièces surmoulées avec inserts ?

Les essais qualité standard comprennent le contrôle dimensionnel à l’aide de machines à mesurer tridimensionnelles (CMM), le contrôle visuel des retassures et des remplissages incomplets, l’essai de force d’arrachement des inserts filetés pour vérifier leur tenue, l’essai de couple d’arrachement pour confirmer le blocage en rotation, l’analyse en coupe pour vérifier l’encapsulation complète de l’insert par le plastique et, dans certains cas, des essais de cyclage thermique ou de vibration pour les applications automobiles et aéronautiques. La documentation PPAP regroupant tous ces résultats d’essais est une pratique courante dans la chaîne d’approvisionnement automobile et est de plus en plus exigée dans la fabrication de dispositifs médicaux.
