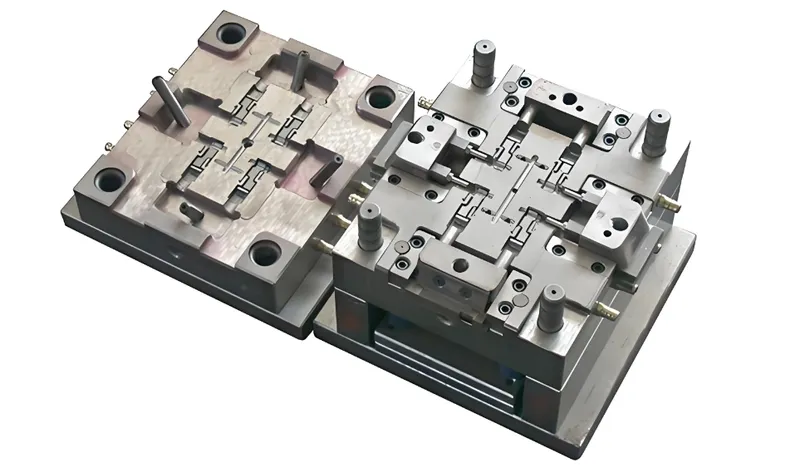

Spritzgussformen¹ sind Präzisionswerkzeuge, die für die Herstellung von Kunststoffteilen unverzichtbar sind und das Rückgrat von Branchen wie der Automobil-, Medizin- und Konsumgüterindustrie bilden. Diese aus Metallen wie Stahl oder Aluminium gefertigten Formen werden in einem sorgfältigen Verfahren hergestellt, das Rohmaterialien in hochfunktionale Geräte verwandelt, die gleichbleibend hochwertige Teile produzieren können.

Spritzgießformen werden durch die Gestaltung mit CAD-Software²Dazu gehören die Auswahl von Materialien wie Stahl oder Aluminium, die Bearbeitung mit CNC oder EDM, die Wärmebehandlung von Stahlformen, der Zusammenbau von Komponenten und die Prüfung, um die Präzision bei der Herstellung von Kunststoffteilen für die Automobil-, Medizin- und Konsumgüterindustrie sicherzustellen.

Für Fachleute in der Fertigung und im Produktdesign ist es wichtig zu verstehen, wie Spritzgussformen hergestellt werden. In diesem Artikel wird der Prozess im Detail untersucht, von den konzeptionellen Grundlagen bis hin zu technischen Arbeitsabläufen, praktischen Werkzeugen und praktischen Anwendungen.

Was ist eine Spritzgussform?

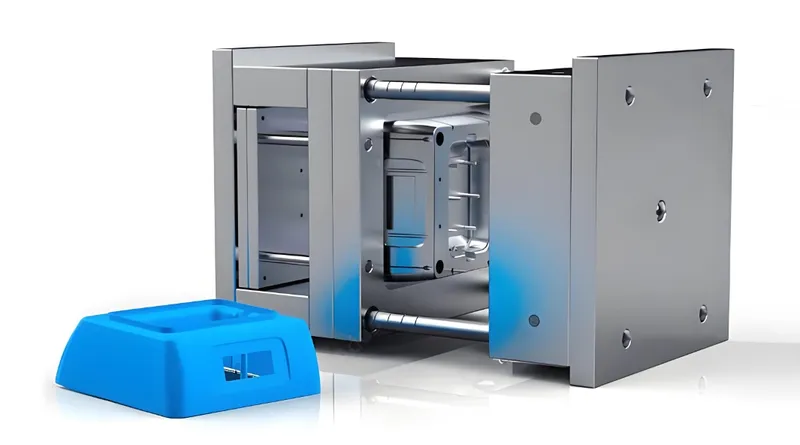

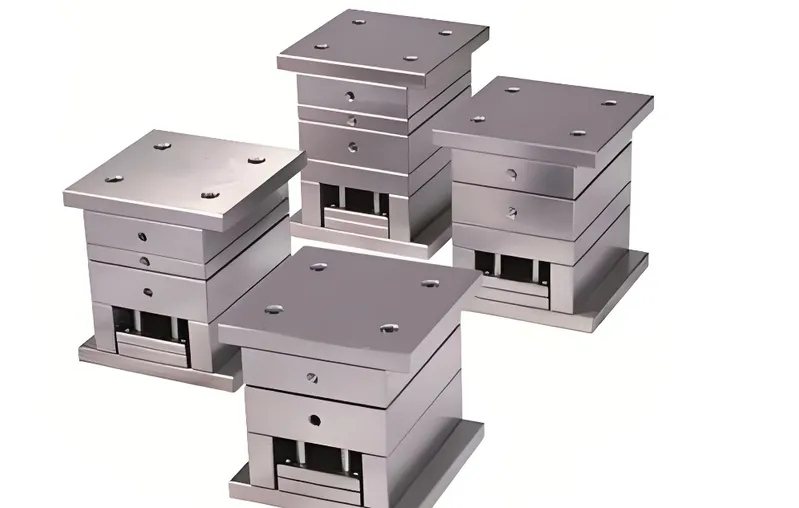

Eine Spritzgussform, oft auch als Formwerkzeug bezeichnet, ist ein präzisionsgefertigtes Gerät, das im Spritzgussverfahren zur Herstellung von Kunststoffteilen verwendet wird. Sie besteht aus zwei Hauptkomponenten: der Kavität, in die der geschmolzene Kunststoff eingespritzt wird, und dem Kern, der das Innere des Teils formt, während der Kunststoff abkühlt und sich verfestigt. Diese Formen werden in der Regel aus haltbaren Metallen wie Stahl oder Aluminium hergestellt und je nach Produktionsvolumen, Kosten und Anforderungen an die Haltbarkeit ausgewählt.

Spritzgussformen aus Stahl oder Aluminium formen geschmolzenen Kunststoff über ein Kavitäten- und Kernsystem zu präzisen Teilen, die auf das Produktionsvolumen und die Anwendungsanforderungen zugeschnitten sind.

Wesentliche Merkmale

• Materialien: Stahl (z. B. P20, H13) für eine lange Lebensdauer bei hohen Stückzahlen; Aluminium für eine kostengünstige Herstellung von Prototypen.

• Gestaltung: Merkmale wie Kühlkanäle, Auswerferstifte und Anschnitte sorgen für eine effiziente Formgebung.

• Anwendungen: Wird in Branchen verwendet, die Präzision erfordern, wie z. B. in der Automobilindustrie (Stoßfänger), in der Medizin (Spritzen) und in der Konsumgüterindustrie (Gehäuse).

Was sind die Schritte bei der Herstellung einer Spritzgussform?

Der Prozess der Herstellung einer Spritzgussform ist eine Mischung aus technischer Präzision und handwerklichem Können. Im Folgenden wird Schritt für Schritt beschrieben, wie diese wichtigen Werkzeuge hergestellt werden.

Spritzgussformen werden in einem mehrstufigen Prozess hergestellt: Entwurf mit CAD, Auswahl der Materialien, Bearbeitung mit CNC oder EDM, Wärmebehandlung der Stahlformen, Zusammenbau und Prüfung auf Genauigkeit und Funktionalität.

1. Gestaltung der Form

Ingenieure verwenden computergestützte Konstruktionssoftware (CAD), um einen detaillierten Formenentwurf zu erstellen. In diesem Schritt wird die Teilegeometrie definiert, einschließlich Wandstärke, Entformungswinkel und Anschnittpositionen, während Kühlkanäle und Ausstoßmechanismen zur Optimierung der Leistung integriert werden.

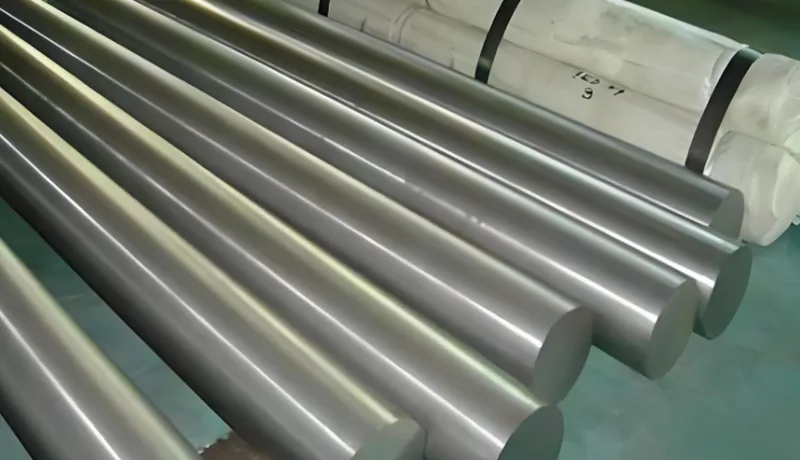

2. Auswahl des Materials

Das Material für die Form wird je nach Produktionsbedarf ausgewählt:

• Stahl: Langlebig und ideal für die Großserienproduktion (z.B. 100.000+ Zyklen).

• Aluminium: Kostengünstig und schneller zu bearbeiten, geeignet für Prototypen oder Kleinserien (z. B. <10.000 Zyklen).

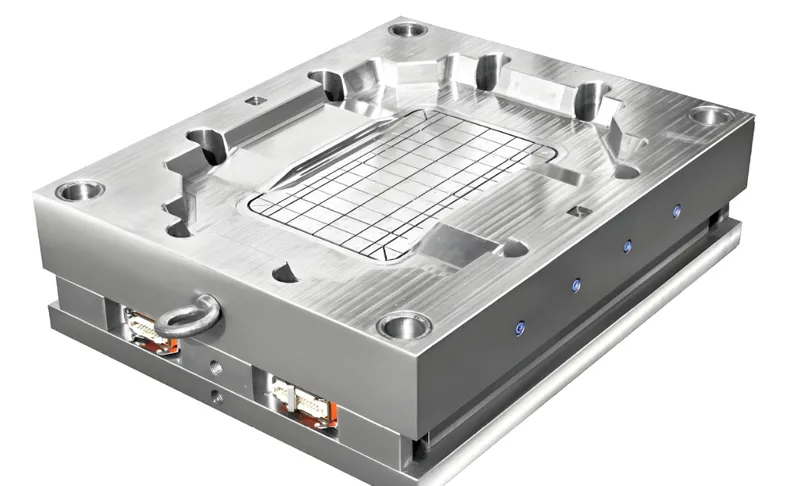

3. Bearbeitung der Form

Die Form wird durch fortschrittliche Bearbeitungstechniken geformt:

• CNC-Bearbeitung³: Hochpräzises Fräsen für Standardgeometrien.

• Elektrische Funkenerosion (EDM)⁴: Wird für komplizierte Details oder gehärteten Stahl verwendet und gewährleistet enge Toleranzen.

4. Wärmebehandlung (Stahlformen)

Stahlformen werden einer Wärmebehandlung unterzogen, um die Härte und Verschleißfestigkeit zu erhöhen. Dazu gehört das Erhitzen auf bestimmte Temperaturen (z. B. 800-1000 °C) und die kontrollierte Abkühlung, die für die Langlebigkeit in der Großserienproduktion entscheidend ist.

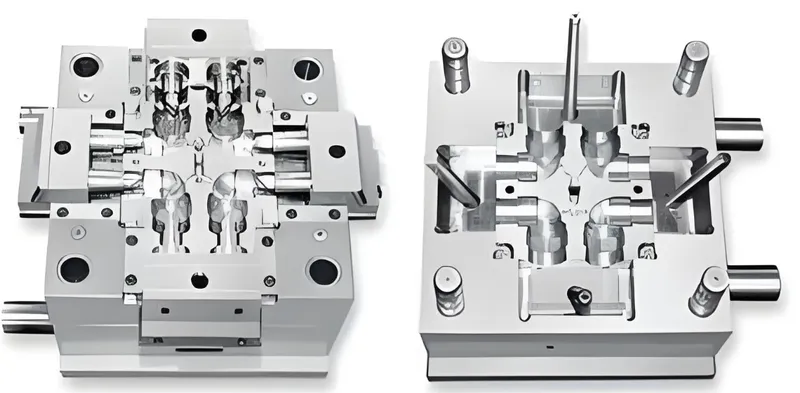

5. Montage

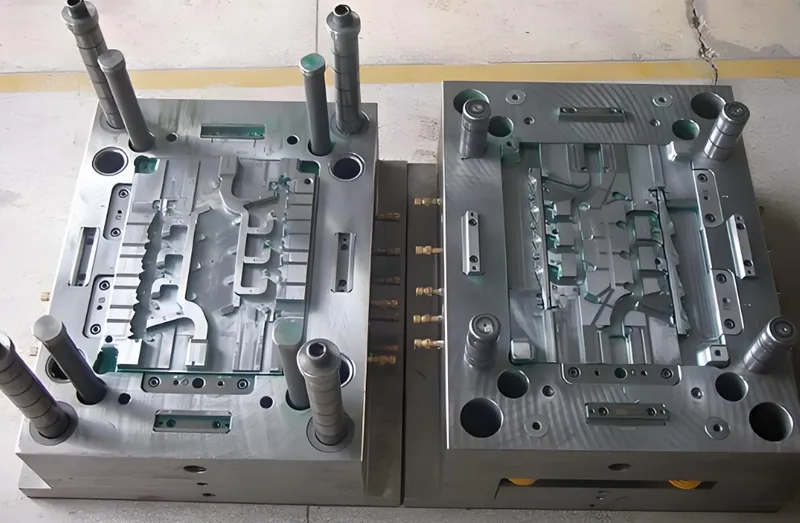

Die Werkzeugkomponenten - Kavitäten, Kerne, Kühlkanäle und Auswerferstifte - werden mit Präzision zusammengesetzt, um die Ausrichtung und Funktionalität zu gewährleisten.

6. Prüfung und Validierung

Es werden Probespritzungen durchgeführt, um die Form zu testen und Fehler wie Grate oder unvollständige Füllungen zu erkennen. Vor der vollständigen Produktion werden Anpassungen vorgenommen, um die Form zu perfektionieren.

Schritt	Wichtige Tools/Techniken	Kritische Parameter
Gestaltung	CAD-Software	Entlastungswinkel, Anschnittplatzierung
Auswahl des Materials	Stahl vs. Aluminium	Produktionsvolumen, Kosten
Bearbeitung	CNC, EDM	Toleranzen, Oberflächengüte
Wärmebehandlung5	Ofen	Temperatur, Dauer
Montage	Manuell/automatisch	Ausrichtung, Passform
Prüfung	Versuche mit Injektionen	Teilequalität, Fehlerquote

Welche Faktoren beeinflussen die Herstellung von Spritzgussformen?

Mehrere Faktoren bestimmen die Qualität, die Kosten und die Effizienz der Spritzgießproduktion.

Herstellung von Spritzgussformen⁶ hängt von der Materialwahl, den Bearbeitungsmethoden und der Komplexität der Konstruktion ab, was sich auf die Haltbarkeit, die Kosten und die Produktionsgeschwindigkeit auswirkt.

1. Wahl des Materials

• Stahl: Hält hohen Temperaturen (200-400°C) und Drücken stand, ideal für den Langzeiteinsatz.

• Aluminium: Leichter zu bearbeiten und preiswerter, aber bei längerer Beanspruchung weniger haltbar.

2. Bearbeitungsverfahren

• CNC⁷: Schnell und präzise für einfachere Entwürfe.

• EDM: Langsamer, aber unerlässlich für komplizierte Merkmale oder gehärtete Materialien.

3. Entwurfskomplexität

Komplexe Teile erfordern Mehrkavitätenformen oder zusätzliche Merkmale wie Seiteneingriffe, was die Fertigungszeit und -kosten erhöht.

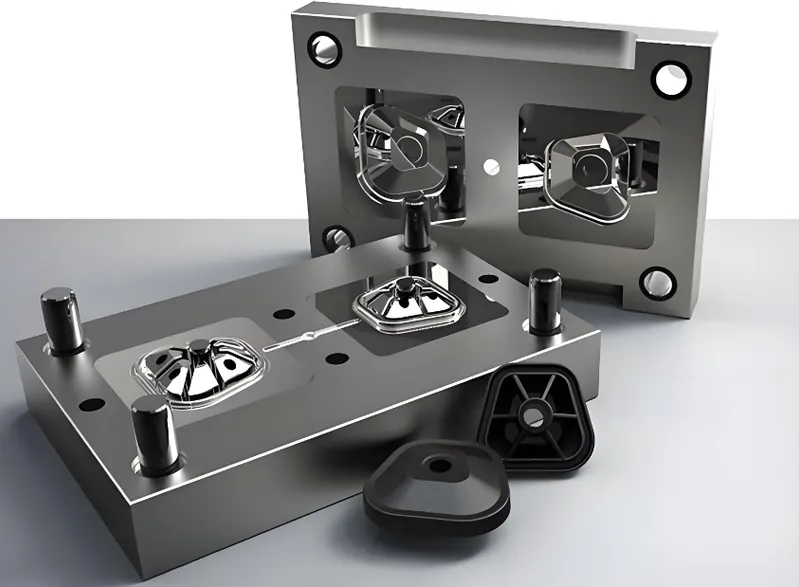

Was sind die Anwendungen von Spritzgussformen?

Spritzgießwerkzeuge sind vielseitige Werkzeuge, die in vielen Branchen eingesetzt werden.

Spritzgussformen werden in der Automobil-, Medizin- und Konsumgüterindustrie zur Herstellung präziser Produkte eingesetzt, hochvolumige Kunststoffteile⁸ wie Stoßstangen, Spritzen und Hüllen.

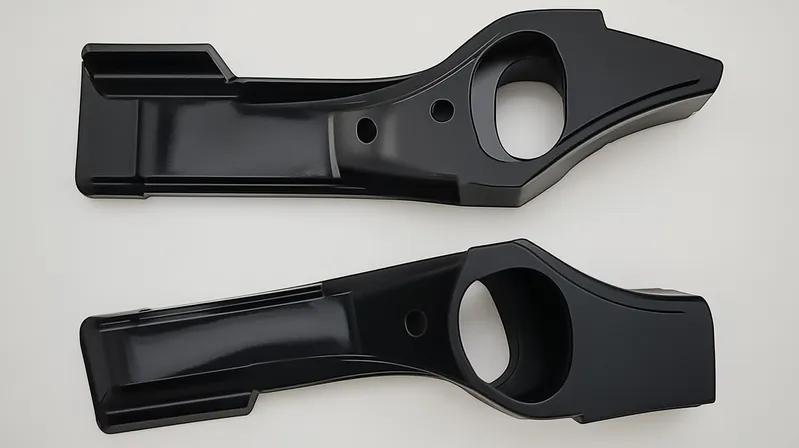

Autoindustrie

In Formen werden Bauteile wie Armaturenbretter, Stoßstangen und Innenverkleidungen hergestellt, die aus Gründen der Sicherheit und der Ästhetik eine lange Lebensdauer und Präzision erfordern.

Medizinische Industrie

Wird für sterile, hochpräzise Teile wie Spritzenkörper und Gerätegehäuse verwendet, bei denen die Toleranzen kritisch sind.

Konsumgüter

Produziert Artikel wie Elektronikgehäuse und Spielzeug, wobei Kosten, Komplexität und Oberflächengüte berücksichtigt werden.

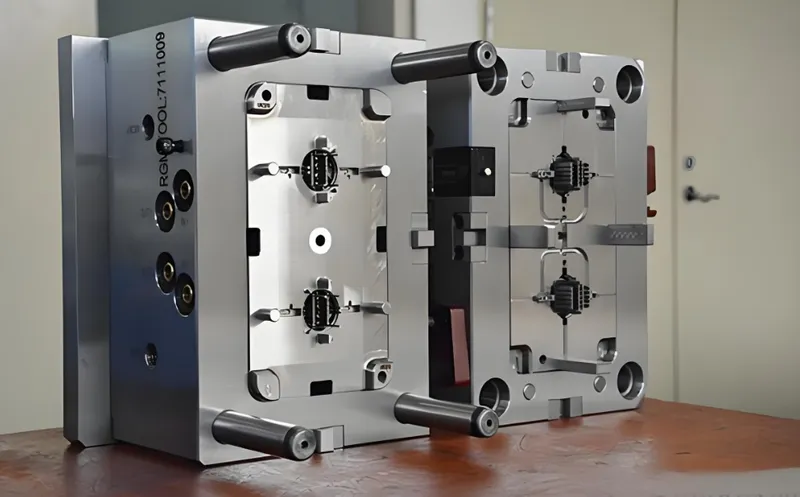

Wie schneiden Spritzgussformen im Vergleich zu anderen Technologien ab?

Das Spritzgießen zeichnet sich unter den Herstellungsverfahren aus, weist aber deutliche Unterschiede auf.

Spritzgießen⁹ zeichnet sich bei der Herstellung von Kunststoffteilen in hohen Stückzahlen im Vergleich zum 3D-Druck oder Druckguss durch Präzision und Skalierbarkeit, aber auch durch höhere Anfangskosten aus.

Technologie	Material	Präzision	Volumen Eignung	Kosten (im Voraus)
Spritzgießen	Kunststoffe	Hoch	Hoch	Hoch
3D-Druck	Kunststoffe/Metalle	Mittel	Niedrig	Niedrig
Druckgießen	Metalle	Hoch	Hoch	Hoch

• Vs. 3D-Druck: Das Spritzgießen bietet eine schnellere Produktion für Großserien, hat aber nicht die Flexibilität des 3D-Drucks für das Rapid Prototyping.

• Vs. Druckgießen: Das Spritzgießen konzentriert sich auf Kunststoffe, während das Druckgießen auf Metalle ausgerichtet ist und jeweils unterschiedliche Materialanforderungen erfüllt.

Praktische Werkzeuge für die Konstruktion von Spritzgussformen

Um die Entwicklung von Formen zu unterstützen, finden Sie hier nützliche Werkzeuge für Designer und Ingenieure.

Design-Checkliste

• Achten Sie auf eine gleichmäßige Wandstärke für eine gleichmäßige Kühlung.

• Mit Entlastungswinkeln (1-2°) für einen einfachen Teileauswurf.

• Entwerfen Sie Kühlkanäle, um die Zykluszeit zu verkürzen.

• Wählen Sie das Material je nach Produktionsvolumen und Budget aus.

Leitfaden für die Entscheidungsfindung

• Hohe Präzision/komplexe Formen: CNC oder EDM verwenden.

• Prototyping: Entscheiden Sie sich für Aluminiumformen oder 3D-gedruckte Einsätze.

• Hohe Lautstärke: Wählen Sie Stahl mit Wärmebehandlung.

Schlussfolgerung

Spritzgießwerkzeuge sind der Eckpfeiler der modernen Kunststoffherstellung und ermöglichen die Produktion von präzisen, hochwertigen Teilen in großem Maßstab. Der Prozess, der sich über CAD-Konstruktion, Materialauswahl, Bearbeitung, Wärmebehandlung, Montage und Prüfung erstreckt, erfordert ein Gleichgewicht zwischen technischem Fachwissen und praktischen Entscheidungen. Ganz gleich, ob Stahl für die Haltbarkeit oder Aluminium für die Kostenersparnis verwendet wird, das Verständnis für die Herstellung von Spritzgießwerkzeugen ermöglicht es Fachleuten, die Produktion für ihre spezifischen Anforderungen zu optimieren.
