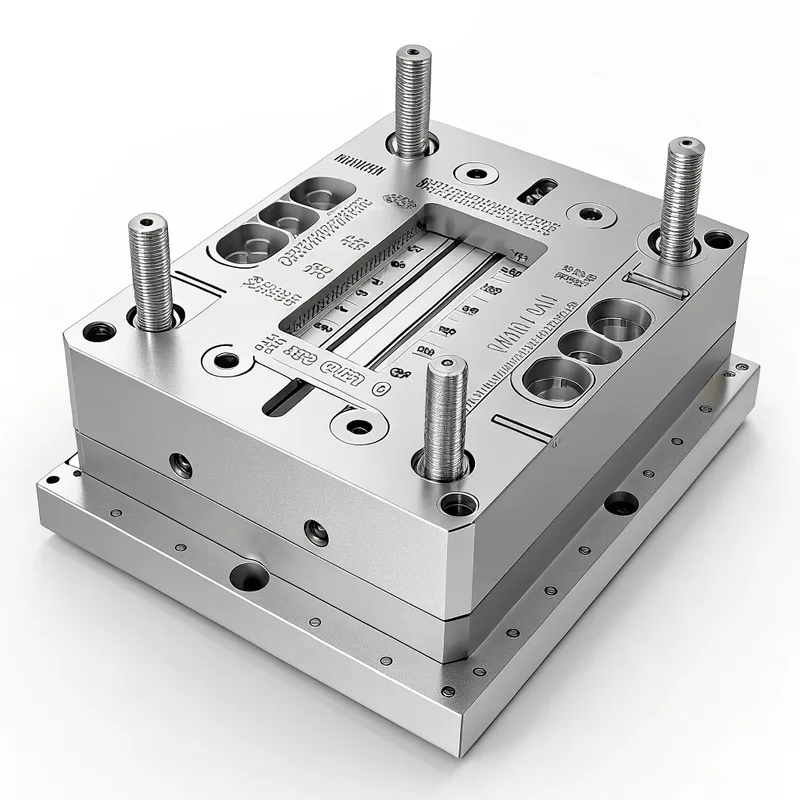

Spritzgussstahl in medizinischer Qualität

Der vollständige Leitfaden für Spritzgussstahl in medizinischer Qualität

• Was ist Spritzgussstahl in medizinischer Qualität?
• Klassifizierung und Arten von Spritzgussstählen für medizinische Zwecke
• Typische Anwendungsszenarien/Anwendungsfälle
• Vorteile von Spritzgussstahl in medizinischer Qualität
• Nachteile von Spritzgussstahl in medizinischer Qualität
• Hauptmerkmale von Spritzgussstahl für medizinische Zwecke

Der vollständige Leitfaden für Spritzgussstahl in medizinischer Qualität

• Kernprozess/Arbeitsablauf: Formstahl von der Auswahl bis zur Verwendung

• Wichtige Überlegungen bei der Arbeit mit medizinischen Formstählen

• Leitfaden für die Planung/Umsetzung/Best Practices

• Häufige Probleme und Lösungen bei medizinischen Formenstählen

• Design-Checkliste/Entscheidungshilfe für die Auswahl medizinischer Formenstähle

• Verwandte Technologien/Konzepte

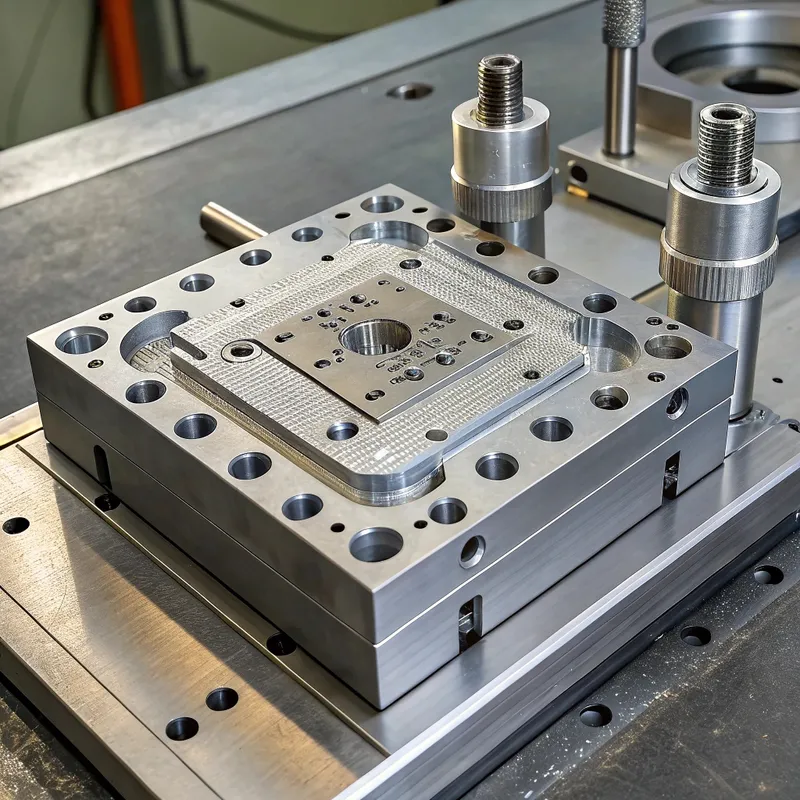

Was ist Spritzgussstahl in medizinischer Qualität?

Klassifizierung und Arten von Spritzgussstählen für medizinische Zwecke

Typische Anwendungsszenarien/Anwendungsfälle

Vorteile von Spritzgussstahl in medizinischer Qualität

6. Verbesserte Teilequalität: Trägt zu saubereren, gleichmäßigeren Teilen mit weniger Oberflächenfehlern bei und erfüllt strenge medizinische Qualitätsstandards.

7. Reduziertes Kontaminationsrisiko: Die inerte Natur von rostfreiem Stahl minimiert das Risiko, dass schädliche Substanzen in den geformten Kunststoff auslaugen.

8. Erleichterung der Konformität: Die Verwendung geeigneter Formmaterialien hilft dabei, die regulatorischen Anforderungen für die Herstellung medizinischer Geräte zu erfüllen.

Nachteile von Spritzgussstahl in medizinischer Qualität

Hauptmerkmale von Spritzgussstahl für medizinische Zwecke

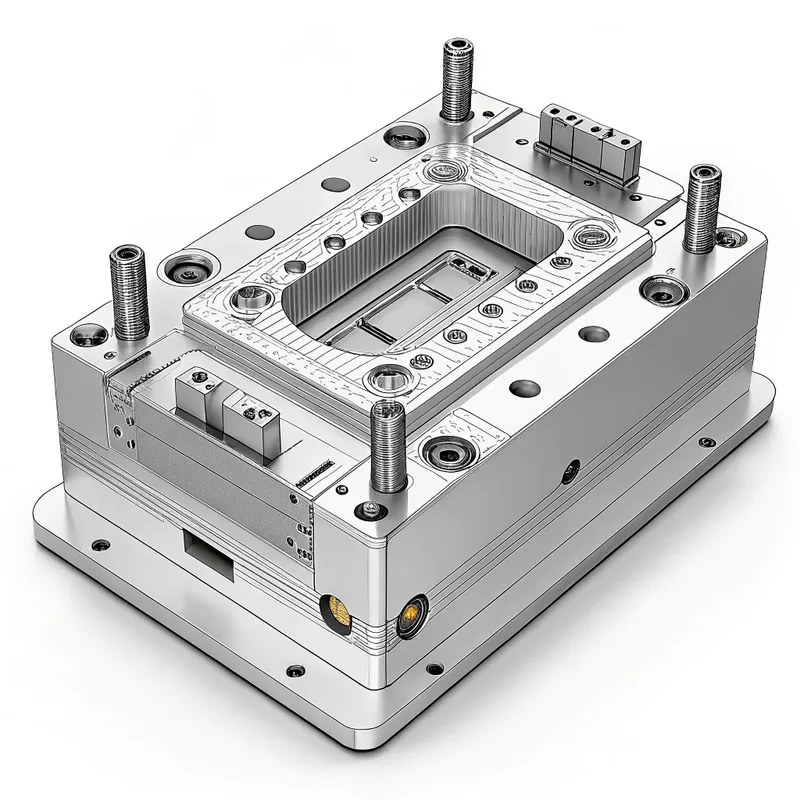

Spritzgussformstahl in medizinischer Qualität bezieht sich auf spezialisierte Stahllegierungen, die für die Herstellung von Spritzgussformen zur Produktion medizinischer Geräte und Komponenten entwickelt und gefertigt werden. Die Bezeichnung „medizinische Qualität“ impliziert, dass diese Stähle spezifische Eigenschaften besitzen, die für die Medizinbranche entscheidend sind, darunter:

1. Hohe Korrosionsbeständigkeit: Unerlässlich, um wiederholten Sterilisationszyklen (z. B. Dampf-Autoklavieren, chemische Sterilisation) und dem Kontakt mit potenziell korrosiven medizinischen Polymeren oder Reinigungsmitteln standzuhalten, ohne die geformten Teile zu beeinträchtigen oder zu kontaminieren.

2. Ausgezeichnete Polierbarkeit: Die Fähigkeit, eine sehr glatte, spiegelähnliche Oberflächengüte zu erreichen (oft SPI A-1 oder besser). Dies ist entscheidend für die Herstellung von Teilen mit hoher optischer Klarheit, glatten Oberflächen für minimale Gewebereizung und für ein leichtes Lösen der Teile aus der Form.

Medizinische Spritzgussstähle können nach verschiedenen Gesichtspunkten klassifiziert werden:

① Rostfreie Stähle: Dies ist aufgrund ihrer inhärenten Korrosionsbeständigkeit die häufigste Kategorie.

• Martensitische rostfreie Stähle: (z. B. AISI 420, modifizierte 420-Grade wie Stavax ESR / S136, Bohler M333 ISOPLAST). Diese sind auf hohe Härtegrade wärmebehandelbar und bieten eine gute Balance aus Korrosionsbeständigkeit, Verschleißfestigkeit und Polierbarkeit. Sie sind die Arbeitspferde für viele medizinische Anwendungen.

• Ausscheidungshärtende (PH) rostfreie Stähle: (z. B. 17-4 PH). Bieten eine gute Kombination aus Festigkeit, Korrosionsbeständigkeit und Zähigkeit und können durch eine Niedertemperatur-Auslagerungsbehandlung gehärtet werden. Werden manchmal für spezifische Formkomponenten verwendet.

② Spezialisierte Werkzeugstähle (oft beschichtet oder plattiert):

• Obwohl sie in Bezug auf die Korrosionsbeständigkeit an sich nicht von Natur aus „medizinische Qualität“ haben, könnten einige hochwertige Werkzeugstähle (z. B. H13, P20) für bestimmte medizinische Formkomponenten verwendet werden, wenn sie anschließend oberflächenbehandelt werden (z. B. Verchromung, Vernickelung, PVD/CVD-Beschichtungen wie TiN, CrN), um die Korrosionsbeständigkeit zu erhöhen und eine inerte Oberfläche zu bieten. Bevorzugt werden jedoch in der Regel von Natur aus korrosionsbeständige rostfreie Stähle, um mit Beschichtungen verbundene Delaminationsrisiken zu vermeiden.

① ESR-Stähle (Electroslag Remelted): Dieses sekundäre Raffinierverfahren erzeugt Stahl mit höherer Reinheit, weniger Einschlüssen, verbesserter Homogenität sowie besserer Querzähigkeit und Ermüdungseigenschaften. Entscheidend für hohe Polierbarkeit und lange Formlebensdauer. Die meisten hochwertigen medizinischen Formenstähle durchlaufen ESR.

② VAR-Stähle (Vacuum Arc Remelted / Vakuum-Lichtbogen-Umschmelzen): Ein weiteres hochreines Raffinationsverfahren, das häufig für die anspruchsvollsten Anwendungen eingesetzt wird, die außergewöhnliche Reinheit und Materialeigenschaften erfordern.

③ Pulvermetallurgische (PM) Stähle: Bieten eine sehr feine und gleichmäßige Karbidverteilung, was zu einer hervorragenden Verschleißfestigkeit, Zähigkeit und Maßhaltigkeit führt. Güten wie Bohler M390 Microclean (ein PM-rostfreier Stahl) werden für Anwendungen eingesetzt, die eine extreme Verschleißfestigkeit gegenüber gefüllten oder abrasiven Polymeren erfordern.

① Vorgehärtete Stähle: Werden mit einer gebrauchsfertigen Härte geliefert (z. B. ~30-40 HRC). Dies kann Kosten und Zeit für die Wärmebehandlung sparen, bietet jedoch möglicherweise eine geringere Verschleißfestigkeit oder Polierbarkeit im Vergleich zu durchgehärteten Stählen. Modifizierte P20-Typen könnten, wenn sie stark geschützt sind, für weniger kritische Anwendungen hierunter fallen.

Spritzgussstähle in medizinischer Qualität sind unentbehrlich für die Herstellung einer Vielzahl von medizinischen Geräten und Komponenten, bei denen Präzision, Hygiene und Materialintegrität von größter Bedeutung sind. Beispiele hierfür sind:

① Spritzenzylinder und Kolben: Erfordern hohe Transparenz, glatte Oberflächen für eine gleichmäßige Dosierung und Biokompatibilität. Rostfreie Stähle wie modifizierter 420 ESR sind üblich.

② Inhalatorkomponenten: Komplexe Geometrien, die oft eine gute Bearbeitbarkeit und Dimensionsstabilität erfordern.

③ Insulinpens und -kartuschen: Präzisionskomponenten mit engen Toleranzen.

① Küvetten und Reagenzgläser: Erfordern oft optische Klarheit und verlangen Stähle mit außergewöhnlicher Polierbarkeit.

1. Überlegene Korrosionsbeständigkeit: Dies ist der Hauptvorteil, der eine wiederholte Sterilisation mit Dampf, Chemikalien oder EtO ohne Rost oder Degradation ermöglicht. Dies verhindert die Kontamination medizinischer Teile.

2. Ausgezeichnete Polierbarkeit: Erreicht sehr hohe Oberflächengüten (SPI A1/A2), entscheidend für optische Klarheit, glatte Teileoberflächen und leichtes Auswerfen der Teile. Reduziert das Potenzial für Biofilmanhaftung an den Teilen.

3. Hohe Reinheit & Sauberkeit: Die ESR/VAR-Verarbeitung minimiert Einschlüsse, was zu besserer Polierbarkeit, verbesserter Ermüdungslebensdauer und gleichmäßigen Eigenschaften führt.

4. Gute Verschleißfestigkeit (für gehärtete Güten): Sichert die Langlebigkeit der Form, insbesondere beim Spritzgießen abrasiver oder gefüllter medizinischer Kunststoffe (z. B. glasgefülltes PEEK).

5. Dimensionsstabilität: Hält Toleranzen durch Wärmebehandlung und langen Gebrauch ein, was für präzise medizinische Teile entscheidend ist.

① Höhere Materialkosten: Spezialisierte rostfreie Stähle und solche, die durch ESR/VAR-Verfahren hergestellt werden, sind deutlich teurer als Standard-Werkzeugstähle.

Die Korrosionsbeständigkeit ist wohl die wichtigste Eigenschaft von medizinischem Formenstahl. Medizinische Formen werden häufig beansprucht:

• Feuchte Umgebungen in Gießereien.

• Ätzende flüchtige Stoffe, die von einigen Polymeren während des Formens freigesetzt werden (z. B. PVC, jedoch weniger häufig in der Medizin).

• Aggressive Reinigungsmittel.

• Wiederholte Sterilisationszyklen, insbesondere Dampfautoklavieren (hohe Temperatur, hohe Luftfeuchtigkeit) oder chemische Sterilisation (z. B. verdampftes Wasserstoffperoxid, Ethylenoxid).

Warum das wichtig ist:

• Verhindert Rost und Kontamination: Rostpartikel können auf geformte Teile übertragen werden, was zu Kontamination und Ausschuss führt.

• Erhält die Oberflächengüte: Korrosion kann die Formoberfläche anätzen oder mit Grübchen versehen, die Politur verschlechtern und die Teilequalität und Entformung beeinträchtigen.

• Sichert die Langlebigkeit der Form: Schützt die erhebliche Investition in die Form.

• Hygienische Oberfläche: Eine nicht korrodierende Oberfläche ist leichter zu reinigen und beherbergt weniger wahrscheinlich Bakterien.

Relevante Stahlchemie: Chrom (Cr) ist das zentrale Legierungselement für die Korrosionsbeständigkeit. In der Regel sind mindestens 12-13 % Cr erforderlich, damit ein Stahl als rostfrei gilt. Ein höherer Cr-Gehalt verbessert im Allgemeinen die Korrosionsbeständigkeit. Molybdän (Mo) erhöht ebenfalls die Beständigkeit gegen Loch- und Spaltkorrosion, insbesondere in chloridhaltigen Umgebungen. Der Kohlenstoffgehalt muss gesteuert werden; während er die Härte erhöht, können überschüssige freie Chromkarbide die Korrosionsbeständigkeit verringern, indem sie Chrom aus der Matrix entziehen.

Die Fähigkeit eines Formenstahls, auf einen sehr hohen Glanz poliert zu werden (z. B. SPI A-1, Diamantpolitur), ist entscheidend für:

• Optische Klarheit: Für Teile wie Linsen, Küvetten oder transparente Gehäuse.

• Glatte Teileoberflächen: Minimierung der Reibung bei beweglichen Teilen, Verringerung von Gewebereizungen bei Geräten mit Patientenkontakt und Verhinderung der Biofilm-Anhaftung.

Die Verschleißfestigkeit ist die Fähigkeit der Form, Abrieb und Erosion durch den Fluss der Kunststoffschmelze zu widerstehen, insbesondere wenn der Kunststoff abrasive Füllstoffe enthält (z. B. Glasfasern, bestimmte in manchen medizinischen Compounds verwendete Mineralien).

Warum das wichtig ist:

• Langlebigkeit der Form: Verhindert, dass die Formkavität aus der Toleranz verschleißt, und gewährleistet konsistente Teileabmessungen über lange Produktionsläufe hinweg.

• Erhält die Oberflächengüte: Verschleiß kann die polierte Oberfläche verschlechtern.

• Reduziert Gratbildung: Verschleiß an Trennlinien kann zu Materialaustritt (Grat) führen.

Erreicht durch:

• Hohe Härte: Typischerweise 48-56 HRC für durchgehärtete medizinische rostfreie Stähle.

• Karbidgehalt und -typ: Harte Karbide (z. B. Chromkarbide, Vanadiumkarbide in PM-Stählen), die in der Matrix verteilt sind, tragen erheblich zur Verschleißfestigkeit bei.

• Oberflächenbehandlungen (Optional): PVD-Beschichtungen (TiN, CrN) können die Verschleißfestigkeit für äußerst abrasive Anwendungen weiter erhöhen, aber der Grundstahl muss dennoch robust sein.

• Härte: Widerstand gegen Eindringen und Verformung. Entscheidend für die Erhaltung scharfer Kanten, feiner Details und den Widerstand gegen Prägung oder Beschädigung während des Formens oder der Handhabung.

• Zähigkeit: Fähigkeit, Energie aufzunehmen und Bruch oder Absplitterung zu widerstehen, besonders in Bereichen mit scharfen Ecken, dünnen Querschnitten oder unter Stoßbelastung (z. B. beim Auswerfen).

Ein gutes Gleichgewicht ist wichtig. Eine extrem hohe Härte kann manchmal zu einer geringeren Zähigkeit (Sprödigkeit) führen. Medizinische Formenstähle sind so konzipiert, dass sie durch sorgfältiges Legieren und Wärmebehandlung eine gute Kombination bieten. So erreichen beispielsweise modifizierte 420er Edelstähle eine hohe Härte bei gleichzeitiger Beibehaltung einer angemessenen Zähigkeit für Formenanwendungen.

Dimensionsstabilität bezieht sich auf die Fähigkeit des Stahls, seine Größe und Form beizubehalten:

3. Hohe Reinheit und Homogenität: Diese Stähle werden in der Regel mit fortschrittlichen Umschmelzverfahren wie dem Elektroschlacke-Umschmelzen (ESR) oder dem Vakuum-Lichtbogen-Umschmelzen (VAR) hergestellt, um Einschlüsse (z. B. Sulfide, Oxide, Silikate) zu minimieren. Ein geringer Einschlussgehalt ist entscheidend, um eine hohe Polierbarkeit zu erreichen, die Ermüdungsfestigkeit zu verbessern und gleichmäßige Materialeigenschaften sicherzustellen.

4. Gute Zerspanbarkeit: Obwohl diese Stähle oft hart sind, müssen sie zerspanbar sein, um komplexe Formkavitäten und Merkmale mit engen Toleranzen zu erzeugen.

Dimensionsstabilität: Sie müssen ihre Form und Abmessungen während der Wärmebehandlung und über die gesamten Belastungen der Hochvolumen-Spritzgießzyklen hinweg beibehalten.

5. Ausreichende Härte und Verschleißfestigkeit: Um der abrasiven Natur einiger medizinischer Polymere und den Strapazen langer Produktionsläufe standzuhalten und die Langlebigkeit der Form zu gewährleisten.

Das Hauptprinzip bei der Verwendung dieser Stähle ist die Gewährleistung der Produktion sicherer, zuverlässiger und hochwertiger medizinischer Teile, die den gesetzlichen Normen entsprechen (z. B. FDA, ISO 13485, indirekt über die Qualität der geformten Komponente). Der Formwerkstoff wirkt sich direkt auf die Oberflächenbeschaffenheit, die Sauberkeit und die Maßhaltigkeit des medizinischen Endprodukts aus.

② Durchgehärtete Stähle: Werden im geglühten Zustand geliefert und dann vom Formenbauer wärmebehandelt (gehärtet und angelassen), um die gewünschte Härte zu erreichen (typischerweise 48-56 HRC bei martensitischen rostfreien Stählen). Dies bietet überlegene Leistung, erfordert jedoch eine sorgfältige Wärmebehandlung.

① Sorten mit hoher Polierbarkeit: Speziell entwickelt für optische Komponenten, klare Linsen oder Teile, die extrem glatte Oberflächen erfordern.

② Sorten mit hoher Verschleißfestigkeit: Für Formen, die abrasive oder faserverstärkte medizinische Polymere verarbeiten.

③ Sorten mit hoher Korrosionsbeständigkeit: Für Anwendungen mit aggressiver Sterilisation oder korrosiven Polymeren.

② Pipettenspitzen: Einwegartikel in hohen Stückzahlen, bei denen die Langlebigkeit der Form und eine gleichbleibende Teileentformung entscheidend sind.

③ Mikrofluidische Geräte: Komplexe Kanaldesigns, die eine präzise Bearbeitung und eine hervorragende Oberflächengüte erfordern.

① Griffe für wiederverwendbare Instrumente: Müssen wiederholter Sterilisation standhalten.

② Einweg-Chirurgiekomponenten: Wie Trokare, Kanülen oder Teile von elektrochirurgischen Geräten.

Formen dienen zwar nicht direkt der Herstellung von Langzeitimplantaten (die in der Regel aus implantatgeeigneten Materialien gefräst oder geschmiedet werden), aber sie können für Probegrößen, Einführungssysteme für Implantate oder kurzfristige Kontaktvorrichtungen verwendet werden.

Die Innen- und Außenflächen müssen glatt sein, um Traumata zu minimieren und einen ordnungsgemäßen Fluss zu gewährleisten.

Masken, Anschlüsse und Schlauchteile.

Kontaktlinsenformen (wenn auch oft spezialisierte Verfahren), Linsenbehälter und Teile für Augenpflegegeräte.

Formen für Aligner-Löffel, Abdrucklöffel oder Komponenten für zahnmedizinische Geräte.

① Höhere Materialkosten: Spezialisierte rostfreie Stähle und solche, die durch ESR/VAR-Verfahren hergestellt werden, sind deutlich teurer als Standard-Werkzeugstähle.

② Herausforderungen bei der Bearbeitbarkeit: Einige hochharte Edelstähle können schwieriger und zeitaufwändiger zu bearbeiten sein als herkömmliche Werkzeugstähle, was die Formherstellungskosten erhöhen kann.

③ Komplexität der Wärmebehandlung: Das Erreichen optimaler Eigenschaften erfordert eine präzise Wärmebehandlung, die bei rostfreien Werkzeugstählen komplexer und kritischer sein kann.

④ Geringere Wärmeleitfähigkeit (im Vergleich zu einigen Werkzeugstählen): Dies kann mitunter zu längeren Zykluszeiten führen, wenn es nicht durch eine optimierte Kühlkanalauslegung angemessen berücksichtigt wird. Einige spezialisierte Sorten bieten jedoch eine verbesserte Wärmeleitfähigkeit.

⑤ Schwierigkeit bei Schweißreparaturen: Die Reparatur oder Modifikation von Formen aus einigen gehärteten rostfreien Stählen kann anspruchsvoller sein und spezielle Schweißverfahren sowie eine Wärmebehandlung nach dem Schweißen erfordern.

• Leichte Teileentformung: Eine hochglanzpolierte Oberfläche reduziert die Haftung zwischen dem Kunststoffteil und der Form, erleichtert den Auswurf und verringert Zykluszeiten und Teilefehler.

• Ästhetik: Für hochwertige Medizinprodukte.

Faktoren, die die Polierbarkeit beeinflussen:

• Stahlreinheit: Der wichtigste Faktor. Einschlüsse (Sulfide, Oxide, Silikate) wirken beim Polieren als Spannungsspitzen, „reißen aus“ und hinterlassen Pits oder Schlieren. ESR/VAR-verarbeitete Stähle haben minimale Einschlüsse.

• Homogenität und Mikrostruktur: Eine feine, gleichmäßige Mikrostruktur mit gleichmäßig verteilten Karbiden ist unerlässlich.

• Härte: Im Allgemeinen können härtere Stähle eine höhere und beständigere Politur erreichen.

• Legierungselemente: Bestimmte Elemente können die Polierbarkeit beeinflussen.

• Während der Wärmebehandlung: Minimaler Verzug (Verwerfen, Schrumpfen, Wachsen) während der Härtungs- und Anlassprozesse ist entscheidend für das Erreichen enger Toleranzen.

• Während des Formvorgangs: Widerstand gegen Verformung unter den hohen Drücken und Temperaturen des Spritzgießens über viele Zyklen hinweg.

• Mikrostruktur: Eine stabile, angelassene martensitische Struktur ist erwünscht.

Faktoren:

• Legierungszusammensetzung: Bestimmte Elemente tragen zur Stabilität bei.

• Wärmebehandlungsverfahren: Ordnungsgemäßes Spannungsarmglühen, kontrollierte Aufheiz-/Abkühlraten und Anlasszyklen sind entscheidend.

① Wie hoch ist das erwartete jährliche Produktionsvolumen? (Niedrig, mittel, hoch).

② Wie lange soll der Zyklus dauern? (Hat Auswirkungen auf den Kühlungsbedarf).

③ Wird die Form in einer Reinraumumgebung betrieben?

④ Welchen Sterilisationsverfahren wird das fertige Teil unterzogen? (Autoklav, EtO, Gamma, E-Beam - wirkt sich auf die Anforderungen an das Material des Teils und indirekt auf die Qualität der Form aus).

Muss die Form selbst in irgendeiner Form sterilisiert oder aggressiv gereinigt werden? (Wenn ja, ist eine hohe Korrosionsbeständigkeit des Formstahls entscheidend).

Spritzgussstahl in medizinischer Qualität: Ein umfassender Leitfaden

Kernprozess/Arbeitsablauf: Formstahl von der Auswahl bis zur Verwendung

Wichtige Überlegungen bei der Arbeit mit medizinischen Formstählen

Leitfaden für die Planung/Umsetzung/Best Practices

Häufige Probleme und Lösungen bei medizinischen Formenstählen

Design-Checkliste/Entscheidungshilfe für die Auswahl medizinischer Formenstähle

④ Für abrasive Harze sollten rostfreie Stähle mit höherer Härte oder PM-Sorten in Betracht gezogen werden (z. B. Bohler M390 MICROCLEAN, Uddeholm Vanadis-Sorten, wenn sie korrosionsgeschützt sind).

⑤ Ziehen Sie im Zweifelsfall Materialexperten und erfahrene medizinische Formenbauer zu Rate.

Verwandte Technologien/Konzepte

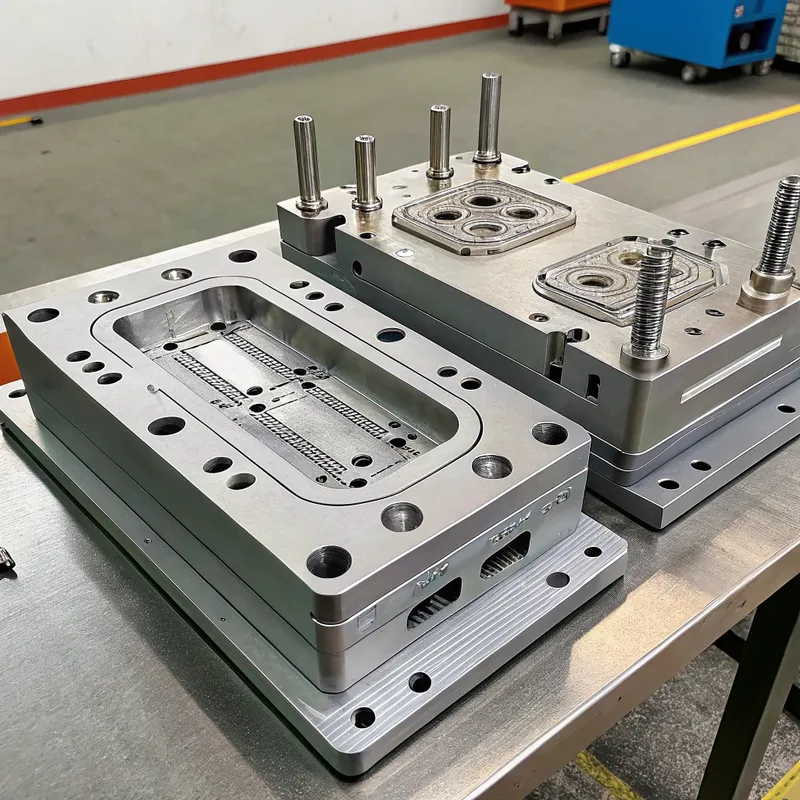

Der Lebenszyklus von medizinischem Formenstahl verläuft in der Regel in diesen Phasen:

• Definieren Sie die Anforderungen an medizinische Teile (Material, Geometrie, Oberflächengüte, Toleranzen, Jahresvolumen).

• Erwägen Sie Sterilisationsmethoden für den letzten Teil.

• Bewertung der Polymereigenschaften (Korrosivität, Abriebfestigkeit).

• Wählen Sie einen geeigneten medizinischen Stahl (z. B. Stavax ESR, Corrax, M333) auf der Grundlage eines ausgewogenen Verhältnisses von Korrosionsbeständigkeit, Polierbarkeit, Verschleißfestigkeit, Bearbeitbarkeit und Kosten. Eine Rücksprache mit den Stahllieferanten wird dringend empfohlen.

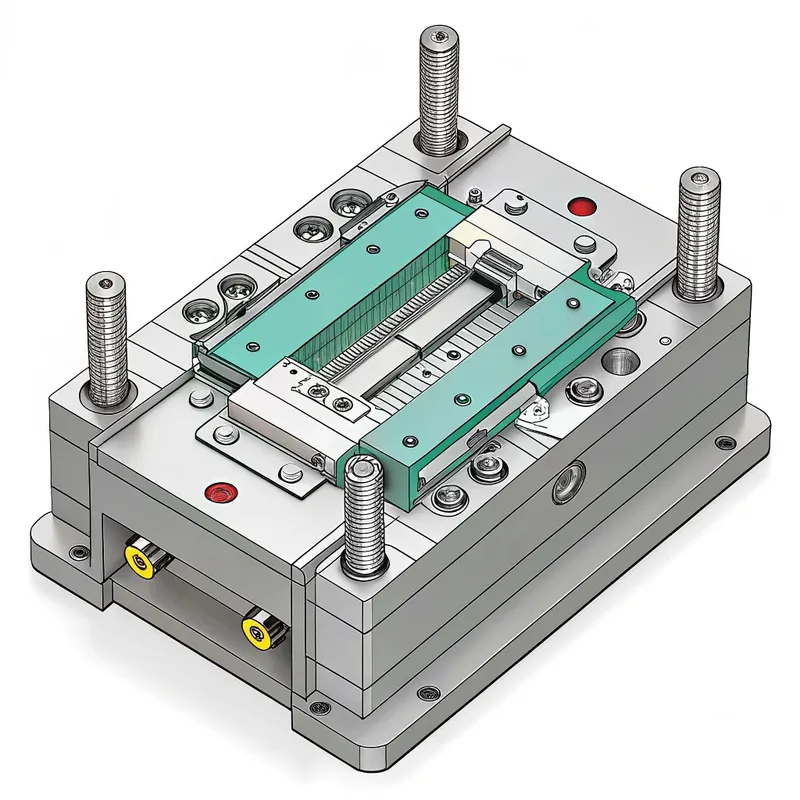

• CAD-Konstruktion der Form unter Einbeziehung von Merkmalen für medizinische Teile (z. B. weiche Übergänge, geeignete Entformungswinkel, effektive Kühlung, Entlüftung).

• Berücksichtigung der Reinraumkompatibilität, wenn die Form in einem Reinraum betrieben werden soll.

• Für medizinische Polymere optimiertes Gate- und Runner-Design.

• Bestellen Sie den ausgewählten Stahl mit den erforderlichen Bescheinigungen (z. B. Werkszeugnisse, ESR-Bestätigung).

• Grobbearbeitung von Formplatten und Einsätzen im geglühten (weichen) Zustand.

• Härten: Austenitisieren (Erhitzen auf hohe Temperatur), gefolgt von Abschrecken (schnelle Abkühlung) zur Bildung von Martensit. Vakuumhärten wird bevorzugt, um Oberflächenentkohlung und Oxidation zu verhindern.

• Anlassen: Wiedererwärmen auf eine bestimmte niedrigere Temperatur, um Spannungen abzubauen, die Zähigkeit zu verbessern und die endgültige gewünschte Härte zu erreichen. Mehrfaches Anlassen ist bei rostfreien Werkzeugstählen üblich. Bei einigen Sorten kann zwischen den Anlassvorgängen eine kryogene Behandlung angewendet werden, um eine vollständige Umwandlung sicherzustellen und die Stabilität zu erhöhen.

• Präzise Bearbeitung von Hohlräumen, Kernen und Merkmalen durch CNC-Fräsen, Schleifen und EDM (Electrical Discharge Machining). Das Erodieren erfordert eine sorgfältige Entfernung der Gussschicht.

• Bohren/Fräsen von Kühlkanälen, Auswerferstiftlöchern usw.

Bei der Einführung, Auswahl, Konstruktion oder Verwendung von Spritzgussformenstählen für medizinische Zwecke sind mehrere Faktoren entscheidend:

① Korrosivität des Kunststoffharzes: Einige Harze (z. B. PVC, wenn auch selten im medizinischen Bereich; oder flammhemmende Zusätze) können korrosive Nebenprodukte freisetzen.

② Abrasivität des Kunststoffharzes: Glasgefüllte oder mineralgefüllte Harze erfordern eine höhere Verschleißfestigkeit.

③ Erforderliche Teile-Oberflächengüte: Optische Teile benötigen Stahl mit hervorragender Polierbarkeit.

③ Entlüftung: Eine ordnungsgemäße Entlüftung ist unerlässlich, um eingeschlossene Gase zu vermeiden, die Fehler verursachen und die Integrität des Teils beeinträchtigen können.

④ Auslegung des Kühlsystems: Eine optimierte Kühlung ist entscheidend für die Zykluszeit und die Teilekonsistenz, insbesondere da einige rostfreie Stähle eine geringere Wärmeleitfähigkeit aufweisen. Eine konforme Kühlung kann vorteilhaft sein.

① Halten Sie sich bei den Bearbeitungsparametern und Wärmebehandlungszyklen streng an die Empfehlungen des Lieferanten. Eine falsche Wärmebehandlung kann die Eigenschaften des Stahls beeinträchtigen.

② Geeignete Schneidwerkzeuge und -techniken für nichtrostende Stähle anwenden.

③ Spannungsarmglühen nach der Grobbearbeitung und vor/nach dem Erodieren zur Erhaltung der Maßhaltigkeit.

① Achten Sie bei der Herstellung und Verwendung von Formen auf eine saubere Umgebung, um Verunreinigungen zu vermeiden.

Wenden Sie sich frühzeitig in der Entwurfsphase an renommierte Stahllieferanten und erfahrene Formenbauer. Sie können unschätzbare Ratschläge zur Stahlauswahl und zur fertigungsgerechten Konstruktion geben.

Entscheiden Sie sich bei kritischen medizinischen Anwendungen, die eine hohe Polier- und Ermüdungsbeständigkeit erfordern, immer für ESR- oder VAR-Sorten. Fordern Sie Materialzertifizierungen an.

Setzen Sie erfahrene Wärmebehandler ein, die mit medizinischen Edelstählen vertraut sind. Legen Sie eine Vakuum-Wärmebehandlung und mehrere Härtegrade fest. Ziehen Sie eine Tieftemperaturbehandlung für maximale Stabilität und Härte in Betracht.

Vermeiden Sie übermäßig komplexe Geometrien, die sich nur schwer polieren lassen. Sorgen Sie für zugängliche Oberflächen.

Kompensieren Sie die potenziell geringere Wärmeleitfähigkeit von nichtrostenden Stählen. Ziehen Sie eine konforme Kühlung für komplexe Teile oder schnelle Zyklen in Betracht.

Sorgen Sie für eine angemessene Entlüftung, um Gaseinschlüsse, Brandflecken und unvollständige Füllungen zu vermeiden. Die Entlüftungsöffnungen sollten so konstruiert sein, dass sie nicht überlaufen und leicht zu reinigen sind.

Design für sanftes und gleichmäßiges Auswerfen der Teile, um Verformungen zu vermeiden, insbesondere bei empfindlichen medizinischen Teilen.

Diese Checkliste kann Ihnen bei der Entscheidungsfindung helfen:

① Was ist die spezifische medizinische Anwendung? (z. B. Diagnostik, Verabreichung von Medikamenten, Chirurgie).

② Ist das Teil für den einmaligen Gebrauch oder wiederverwendbar?

③ Was sind die qualitätskritischen Merkmale des Teils (Abmessungen, Oberfläche, Klarheit)?

④ Erfordert das Teil optische Klarheit? (Wenn ja, bevorzugen Sie ESR/VAR-Stähle mit hoher Polierbarkeit).

⑤ Welche Oberflächengüte ist erforderlich (SPI-Standard)?

① Welcher Kunststoff wird verarbeitet (z. B. PC, PP, PEEK, PMMA, COC, COP, LSR)?

② Ist das Harz korrosiv (z. B. gibt es HCl oder HF ab)? (Wenn ja, ist eine hohe Korrosionsbeständigkeit von entscheidender Bedeutung).

③ Ist das Harz abrasiv (z. B. glasgefüllt, mineralgefüllt)? (Wenn ja, geben Sie der Verschleißfestigkeit den Vorrang).

④ Wie hoch sind die Schmelztemperatur und die Viskosität?

① Erforderliche Korrosionsbeständigkeit: (Standard, Hoch, Sehr Hoch).

② Erforderliche Polierbarkeitsstufe: (z. B. SPI C1, B1, A2, A1/Optical).

③ Erforderliche Verschleißfestigkeit: (Standard, mäßig, hoch für Schleifmittel).

④ Zielhärte (HRC): (z. B. 48-52 HRC, 52-56 HRC).

⑤ Überlegungen zur Bearbeitbarkeit: (Ist eine komplexe Bearbeitung erforderlich?).

⑥ Erforderliche Dimensionsstabilität: (Für Teile mit engen Toleranzen).

⑦ Reparaturbedarf der Schweißnaht: (Vorgesehene Änderungen oder Bereiche mit hohem Verschleiß?).

① Wie hoch ist das Budget für den Formenstahl? (Abgleich mit den Gesamtbetriebskosten).

② Gibt es bevorzugte Stahllieferanten oder -sorten?

Das Verständnis verwandter Technologien und Konzepte bietet einen breiteren Kontext, um die Rolle der medizinischen Spritzgussstähle zu verstehen.

Die aus diesen Stählen geformten Kunststoffe werden speziell für medizinische Anwendungen formuliert oder ausgewählt. Gängige Beispiele sind:

• Polycarbonat (PC): Festigkeit, Klarheit, Schlagzähigkeit. Verwendet für Gehäuse, Steckverbinder, Spritzen.

• Polypropylen (PP): Kostengünstig, gute chemische Beständigkeit. Verwendet für Spritzen, Behälter, Verschlüsse.

• Polyethylen (PE): (HDPE, LDPE, UHMWPE) Flexibilität, Biokompatibilität. Verwendet für Beutel, Schläuche, einige Implantate.

• Polyetheretherketon (PEEK): Hohe Festigkeit, Temperaturbeständigkeit, Biokompatibilität. Verwendet für einige implantierbare Geräte, anspruchsvolle chirurgische Instrumente.

• Polysulfon (PSU) / Polyethersulfon (PES): Hochtemperaturbeständigkeit, sterilisierbar. Verwendet für wiederverwendbare medizinische Teile.

• Cyclo-Olefin-Copolymer (COC) / Cyclo-Olefin-Polymer (COP): Ausgezeichnete Klarheit, Barriereeigenschaften, Biokompatibilität. Verwendet für vorgefüllte Spritzen, Diagnostikfläschchen.

• Flüssigsilikonkautschuk (LSR): Biokompatibel, flexibel, sterilisierbar. Verwendet für Dichtungen, Dichtungsringe, Katheter, Soft-Touch-Komponenten. Erfordert spezialisierte Formkonstruktion und Verarbeitung. Die Wechselwirkung zwischen dem Formstahl und diesen Kunststoffen (z. B. Ausgasung, Abrasivität, Klebeneigung) beeinflusst die Stahlauswahl.

Viele Medizinprodukte, insbesondere invasive oder implantierbare, werden in kontrollierten Reinraumumgebungen (z. B. ISO-Klasse 7 oder 8) geformt und montiert.

• Auswirkung auf Formen: Formen, die in Reinräumen verwendet werden, müssen für einfache Reinigung, minimale Partikelbildung (z. B. kein abblätternder Rost oder Beschichtungen) ausgelegt und aus Materialien gefertigt sein, die keine schädlichen Substanzen ausgasen. Formen aus rostfreiem Stahl werden bevorzugt. Die Formkonstruktion kann auch Merkmale zur Minimierung der Kontamination innerhalb des Reinraums beinhalten.

Medizinprodukte müssen steril sein. Zu den gängigen Methoden gehören:

• Dampf-Autoklavieren: Hohe Temperatur (121-134°C) und hoher Druck. Erfordert eine ausgezeichnete Korrosionsbeständigkeit der Formmaterialien, falls die Form selbst jemals autoklaviert wird oder falls Teile nach dem Autoklavieren geprüft werden und Rückstände zurückverfolgt werden.

• Ethylenoxid (EtO) Gas: Niedrigere Temperatur, wirksames aber toxisches Gas, das eine Belüftung erfordert.

• Gammastrahlung / Elektronenstrahl (E-Beam): Ionisierende Strahlung. Beeinflusst primär die Stabilität des Kunststoffmaterials, aber Formen müssen Teile herstellen, die ihr standhalten können. Die Wahl der Sterilisationsmethode für das Teil kann die Auswahl des Kunststoffmaterials beeinflussen, was wiederum Auswirkungen auf den Formstahl haben kann (z. B. wenn der Kunststoff abgebaut wird und korrosive Nebenprodukte freisetzt).

• Elektroschlacke-Umschmelzen (ESR): Ein sekundärer Raffinationsprozess, bei dem eine abschmelzende Elektrode (der konventionell hergestellte Stahl) durch ein Schlackenbad umgeschmolzen wird. Die Schlacke raffiniert den Stahl, entfernt Verunreinigungen (Schwefel, Oxide, Nitride) und führt zu einem homogeneren, reineren Block mit verbesserten mechanischen Eigenschaften. Entscheidend für hohe Polierbarkeit und Zähigkeit.

• Vacuum Arc Remelting (VAR): Ähnlich wie ESR, aber das Umschmelzen erfolgt unter Vakuum. Dieses Verfahren eignet sich hervorragend zum Entfernen gelöster Gase und zur weiteren Reduzierung von Einschlüssen und liefert Stahl von sehr hoher Reinheit.

• Schleifen, Läppen und anschließendes Polieren mit Steinen und Diamantverbindungen, um die gewünschte Oberflächengüte zu erreichen (z. B. SPI A-1). Dies ist oft ein hochqualifizierter, manueller Prozess.

• Für komplizierte Details kann Ultraschallpolieren verwendet werden.

Wenn zusätzliche Eigenschaften wie extreme Verschleißfestigkeit oder Schmierfähigkeit erforderlich sind, können PVD/CVD-Beschichtungen oder Nitrierung eingesetzt werden. Dies ist weniger üblich, wenn bereits ein hochwertiger medizinischer nichtrostender Stahl verwendet wird.

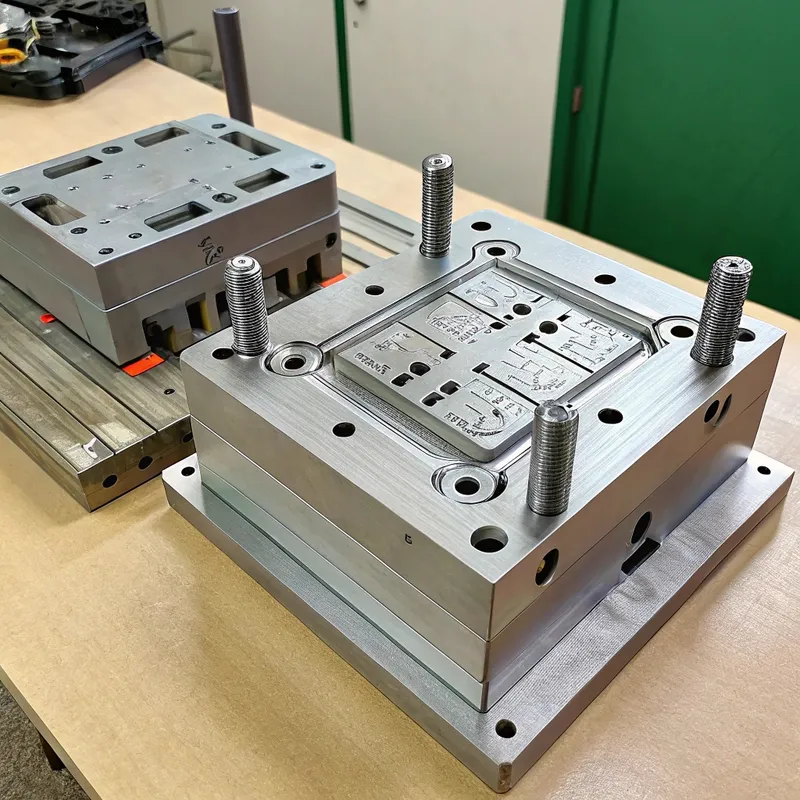

• Zusammenbau aller Formteile.

• Erste Formungsversuche zur Überprüfung der Teileabmessungen, der Füllung, des Auswerfens und der Gesamtfunktion der Form. Bei Bedarf werden Anpassungen vorgenommen.

• Bei medizinischen Geräten ist ein strenger Validierungsprozess sowohl für die Form als auch für den Gießprozess erforderlich, um eine konsistente Produktion von Teilen zu gewährleisten, die den Spezifikationen entsprechen.

• Dazu gehören die Installationsqualifizierung (IQ), die Betriebsqualifizierung (OQ) und die Leistungsqualifizierung (PQ).

Regelmäßige Reinigung und Wartung der Form nach festgelegten Protokollen, um eine kontinuierliche Leistung zu gewährleisten und Verunreinigungen zu vermeiden. Dazu gehört auch die regelmäßige Überprüfung auf Verschleiß oder Beschädigung.

④ Sterilisationsmethoden: Das Autoklavieren ist sehr verbreitet und erfordert eine hohe Korrosionsbeständigkeit. EtO, Gamma oder E-Beam wirken sich primär auf das Kunststoffteil aus, aber die Form muss Teile herstellen, die diesen standhalten können.

⑤ Produktionsvolumen: Höhere Stückzahlen rechtfertigen langlebigere und teurere Stähle.

⑥ Teilekomplexität und Toleranzen: Bestimmt die Anforderungen an Dimensionsstabilität und Bearbeitbarkeit.

① Radien vs. scharfe Ecken: Großzügige Radien verbessern die Zähigkeit des Stahls und reduzieren Spannungskonzentrationen. Bei medizinischen Teilen können sie zudem die Reinigung erleichtern und Bereiche für mikrobielles Wachstum verringern.

② Entformungsschrägen: Eine ausreichende Entformungsschräge ist entscheidend für das Auslösen des Teils, insbesondere bei hochglanzpolierten Oberflächen.

② Behandeln Sie polierte Oberflächen mit Vorsicht, um Kratzer oder Beschädigungen zu vermeiden.

① Während der Formstahl selbst nicht direkt von der FDA reguliert wird (es sei denn, er ist Teil eines Implantats, was bei Formstählen selten ist), gilt dies für das geformte Teil. Die Wahl des Formstahls hat direkte Auswirkungen auf die Fähigkeit, konforme Medizinprodukte herzustellen.

② Die Hersteller arbeiten häufig mit Qualitätsmanagementsystemen nach ISO 13485.

Stähle in medizinischer Qualität sind zwar teurer, aber die Kosten eines Formfehlers, einer Ablehnung von Teilen oder eines Produktrückrufs in der Medizinbranche können astronomisch sein. Die Investition in Qualitätsstahl ist in der Regel gerechtfertigt.

Führen Sie einen strengen Reinigungs- und Wartungsplan ein. Verwenden Sie nicht-korrosive Reinigungsmittel. Prüfen Sie regelmäßig auf Verschleiß, Beschädigung oder Korrosion.

Führen Sie gründliche Aufzeichnungen über die Stahlbeschaffung, die Wärmebehandlung, die Bearbeitungsprozesse und die Wartung der Formen. Dies ist entscheidend für die Einhaltung der Vorschriften für medizinische Geräte.

Während Hochglanzpolieren üblich ist, können einige medizinische Teile aus Gründen der Griffigkeit oder aus anderen funktionalen Gründen eine spezielle Textur erfordern. Stellen Sie sicher, dass der gewählte Stahl für den Texturierungsprozess geeignet ist (z. B. chemisches Ätzen).

③ Verfügbarkeit und Vorlaufzeit des ausgewählten Stahls?

① Bei medizinischen Anwendungen haben Sicherheit und Qualität der Teile stets Vorrang vor den Anschaffungskosten für Stahl.

② Für klare Teile oder hochglänzende Oberflächen sind ESR/VAR-Edelstähle wie modifizierter 420 (z.B. Stavax ESR, Bohler M333 ISOPLAST) Standard.

③ Für korrosive Umgebungen oder häufiges Autoklavieren sind nichtrostende Stähle mit hohem Chromgehalt unerlässlich.

• Pulvermetallurgische (PM) Stähle: Der Stahl wird zunächst zu einem feinen Pulver zerstäubt und dann unter hohem Druck und hoher Temperatur konsolidiert (Heißisostatisches Pressen – HIP). Dies erzeugt einen äußerst homogenen Stahl mit sehr feinen, gleichmäßig verteilten Karbiden, was zu überlegener Verschleißfestigkeit, Zähigkeit und Schleifbarkeit im Vergleich zu konventionellen Stählen mit ähnlichem Legierungsgehalt führt.

Nichtrostende Stähle für medizinische Zwecke werden häufig unbeschichtet verwendet, doch können Oberflächenbeschichtungen bestimmte Eigenschaften verbessern:

• PVD (Physical Vapor Deposition) Beschichtungen: (z. B. TiN, CrN, AlCrN) Dünne, harte keramische Beschichtungen, die unter Vakuum aufgetragen werden. Können die Verschleißfestigkeit verbessern, die Reibung verringern (bessere Entformung) und in einigen Fällen die Korrosionsbeständigkeit erhöhen.

• CVD-Beschichtungen (Chemical Vapor Deposition): Ähnlich wie PVD, beinhalten jedoch chemische Reaktionen bei höheren Temperaturen.

• Nitrieren/Nitrocarburieren: Diffusionsprozesse, die die Oberfläche des Stahls härten und den Verschleiß und manchmal die Korrosionsbeständigkeit verbessern. Überlegungen für medizinische Anwendungen umfassen die Biokompatibilität des Beschichtungsmaterials (falls ein Übertragungsrisiko besteht) und die Sicherstellung einer starken Haftung, um Abblättern zu verhindern.

• FDA (U.S. Food and Drug Administration): Reguliert Medizinprodukte in den USA. Hersteller müssen sicherstellen, dass ihre Produkte sicher und wirksam sind, was die Kontrolle über Materialien und Fertigungsprozesse einschließt. Die Wahl des Formstahls ist Teil dieser Kontrolle.

• ISO 13485: Eine internationale Norm, die Anforderungen an ein Qualitätsmanagementsystem (QMS) für Organisationen festlegt, die an der Konstruktion, Produktion, Installation und Wartung von Medizinprodukten beteiligt sind. Ordnungsgemäße Materialauswahl, Prozessvalidierung (einschließlich Formgebung) und Rückverfolgbarkeit sind Schlüsselkomponenten. Die Verwendung geeigneter Formstähle in medizinischer Qualität hilft Herstellern, diese QMS-Anforderungen zu erfüllen.
