Hoe worden spuitgietmatrijzen gemaakt?

Spuitgietmatrijzen¹ zijn precisiegereedschappen die essentieel zijn voor de productie van kunststofonderdelen en de ruggengraat vormen van sectoren zoals automotive, medische technologie en consumentengoederen. Deze matrijzen, vervaardigd uit metalen zoals staal of aluminium, ontstaan via een nauwgezet proces dat grondstoffen omzet in uiterst functionele gereedschappen waarmee consistente onderdelen van hoge kwaliteit kunnen worden geproduceerd.

Voor professionals in productie en productontwerp is het van vitaal belang om te begrijpen hoe spuitgietmatrijzen worden gemaakt. Dit artikel verkent het proces in detail, van conceptuele fundamenten tot technische workflows, praktische hulpmiddelen en toepassingen in de praktijk.

Wat is een spuitgietmatrijs?

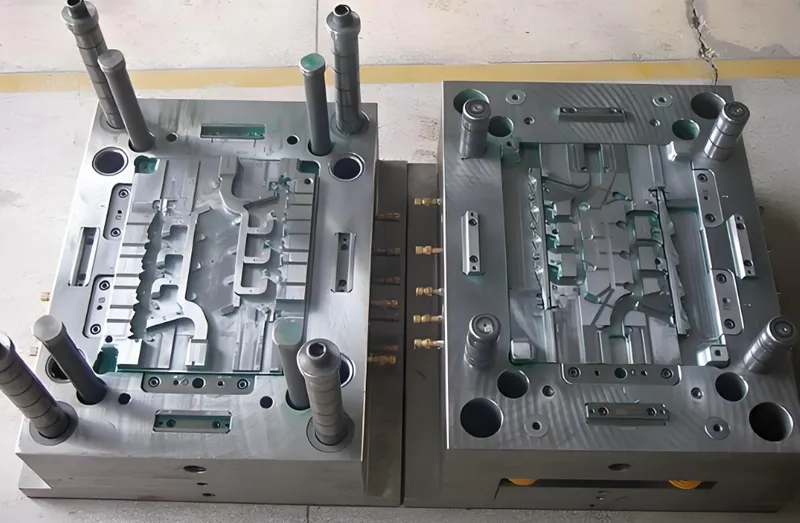

Een spuitgietmatrijs, ook wel matrijsgereedschap genoemd, is een precisie ontworpen apparaat dat gebruikt wordt in het spuitgietproces om kunststof onderdelen te maken. Hij bestaat uit twee hoofdonderdelen: de holte, waarin gesmolten kunststof wordt geïnjecteerd, en de kern, die de binnenkant van het onderdeel vormt terwijl de kunststof afkoelt en stolt. Deze mallen worden meestal gemaakt van duurzame metalen zoals staal of aluminium, geselecteerd op basis van productievolume, kosten en duurzaamheid.

Belangrijkste kenmerken

• Materialen: staal (bijv. P20, H13) voor duurzaamheid bij grote volumes; aluminium voor kosteneffectieve prototypes.

• Ontwerp: bevat voorzieningen zoals koelkanalen, uitwerppennen en aanspuitingen voor efficiënt spuitgieten.

• Toepassingen: gebruikt in sectoren die precisie vereisen, zoals automotive (bumpers), medische technologie (spuiten) en consumentengoederen (behuizingen).

Wat zijn de stappen bij het maken van een spuitgietmatrijs?

Het maken van een spuitgietmatrijs is een combinatie van technische precisie en vakmanschap. Hieronder wordt stap voor stap uitgelegd hoe deze essentiële gereedschappen worden gemaakt.

1. De mal ontwerpen

Ingenieurs gebruiken CAD-software (Computer-Aided Design) om een gedetailleerd matrijsontwerp te maken. In deze stap wordt de geometrie van het onderdeel gedefinieerd, inclusief wanddikte, ontwerphoeken en poortlocaties, terwijl koelkanalen en uitwerpmechanismen worden opgenomen om de prestaties te optimaliseren.

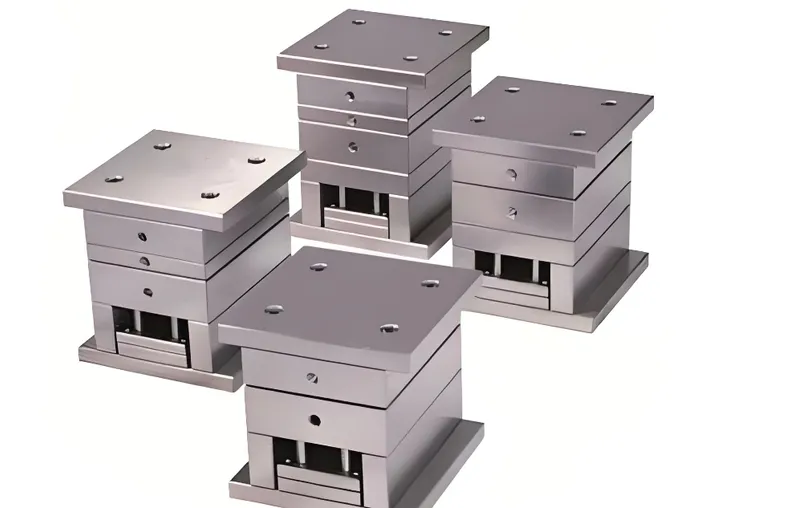

2. Materiaalkeuze

Het matrijsmateriaal wordt gekozen op basis van de productiebehoeften:

• Staal: duurzaam en ideaal voor productie in grote aantallen (bijv. 100,000+ cycli).

• Aluminium: kosteneffectief en sneller te bewerken, geschikt voor prototypes of kleine series (bijv. <10,000 cycli).

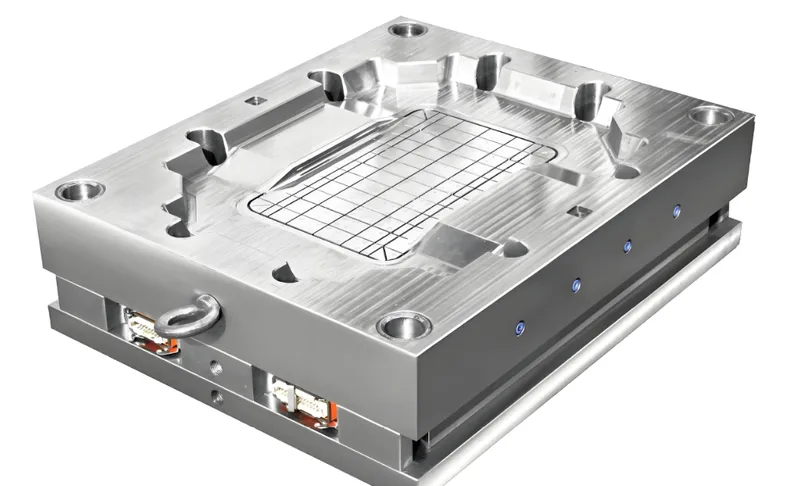

3. De mal bewerken

De mal wordt gevormd met behulp van geavanceerde bewerkingstechnieken:

• CNC-bewerking³: uiterst nauwkeurig frezen voor standaardgeometrieën.

• Vonkerosie (EDM)⁴: gebruikt voor complexe details of gehard staal en waarborgt nauwe toleranties.

4. Warmtebehandeling (stalen mallen)

Stalen gietvormen ondergaan een warmtebehandeling om de hardheid en slijtvastheid te verbeteren. Dit omvat verhitting tot specifieke temperaturen (bijv. 800-1000°C) en gecontroleerde afkoeling, wat cruciaal is voor een lange levensduur bij de productie van grote volumes.

5. Montage

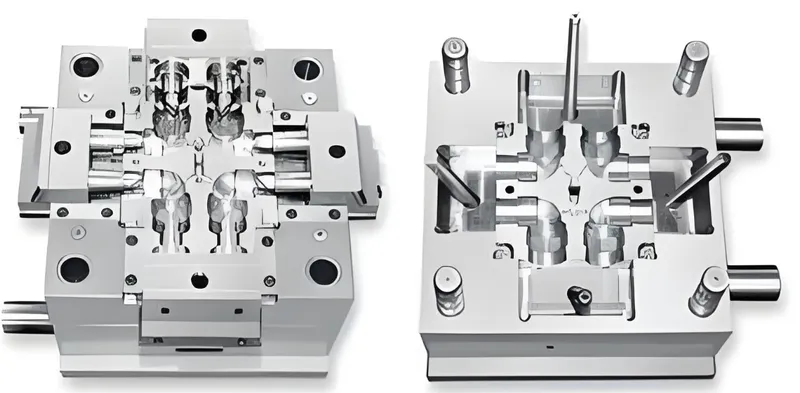

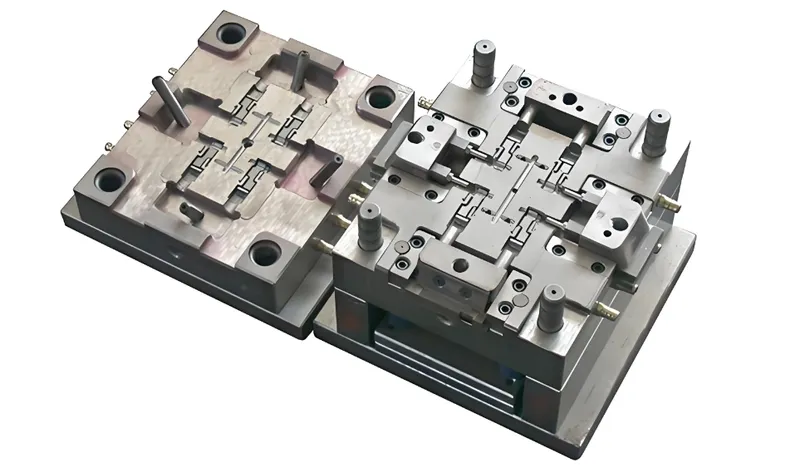

Matrijsonderdelen - holtes, kernen, koelkanalen en uitwerppennen - worden met precisie geassembleerd om uitlijning en functionaliteit te garanderen.

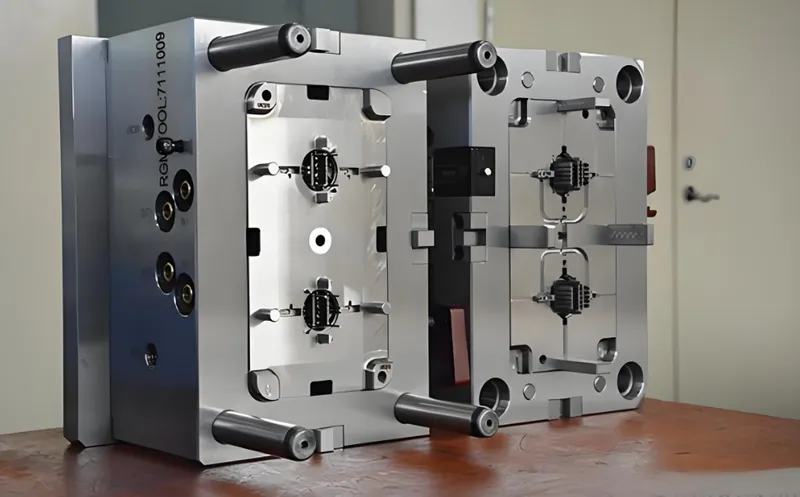

6. Testen en valideren

Er worden proefspuitingen uitgevoerd om de matrijs te testen en defecten zoals uitvloeiing of onvolledige vulling op te sporen. Er worden aanpassingen gedaan om de matrijs te perfectioneren voor de volledige productie.

Welke factoren beïnvloeden de productie van spuitgietmatrijzen?

Verschillende factoren bepalen de kwaliteit, de kosten en de efficiëntie van de spuitgietproductie.

1. Materiaalkeuze

• Staal: bestand tegen hoge temperaturen (200–400°C) en drukken, ideaal voor langdurig gebruik.

• Aluminium: gemakkelijker te bewerken en goedkoper, maar minder duurzaam bij langdurige belasting.

2. Bewerkingsmethode

• CNC⁷: snel en nauwkeurig voor eenvoudigere ontwerpen.

• EDM: trager, maar essentieel voor complexe details of geharde materialen.

3. Complex ontwerp

Complexe onderdelen vereisen mallen met meerdere caviteiten of extra functies zoals zijwaartse acties, waardoor de productietijd en -kosten toenemen.

Wat zijn de toepassingen van spuitgietmatrijzen?

Spuitgietmatrijzen zijn veelzijdige gereedschappen die overal in de industrie worden gebruikt.

Auto-industrie

Gietvormen maken onderdelen zoals dashboards, bumpers en interieurpanelen die duurzaamheid en precisie vereisen voor veiligheid en esthetiek.

Medische industrie

Gebruikt voor steriele, zeer nauwkeurige onderdelen zoals spuitbehuizingen en behuizingen van apparaten, waar toleranties kritisch zijn.

Consumptiegoederen

Produceert artikelen zoals elektronische behuizingen en speelgoed, waarbij kosten, complexiteit en oppervlakteafwerking tegen elkaar worden afgewogen.

Hoe verhouden spuitgietmatrijzen zich tot andere technologieën?

Spuitgieten onderscheidt zich van andere productiemethoden, maar heeft ook duidelijke verschillen.

• Versus 3D-printen: spuitgieten biedt een snellere productie voor grote series, maar mist de flexibiliteit van 3D-printen voor snelle prototyping.

• Versus metaalspuitgieten: Spuitgieten richt zich op kunststoffen, terwijl metaalspuitgieten voor metalen wordt gebruikt; beide voorzien in verschillende materiaalbehoeften.

Praktische hulpmiddelen voor het ontwerpen van spuitgietmatrijzen

Om te helpen bij het maken van mallen, zijn hier bruikbare hulpmiddelen voor ontwerpers en technici.

Checklist ontwerp

• Zorg voor een uniforme wanddikte voor gelijkmatige koeling.

• Inclusief ontwerphoeken (1-2°) voor eenvoudig uitwerpen van onderdelen.

• Ontwerp koelkanalen om de cyclustijd te verkorten.

• Selecteer materiaal op basis van productievolume en budget.

Gids voor het nemen van beslissingen

• Hoge precisie/complexe vormen: gebruik CNC of EDM.

• Prototyping: kies aluminium matrijzen of 3D-geprinte inzetstukken.

• Grote volumes: kies warmtebehandeld staal.

Conclusie

Spuitgietmatrijzen vormen de hoeksteen van de moderne kunststofproductie en maken het mogelijk om nauwkeurige onderdelen van hoge kwaliteit op grote schaal te produceren. Het proces — van CAD-ontwerp, materiaalkeuze en bewerking tot warmtebehandeling, assemblage en testen — vereist een evenwicht tussen technische expertise en praktische besluitvorming. Of u nu staal kiest voor duurzaamheid of aluminium om kosten te besparen, inzicht in de vervaardiging van spuitgietmatrijzen helpt professionals de productie voor hun specifieke behoeften te optimaliseren. Zie onze complete gids over spuitgieten voor een uitgebreid overzicht.
