Wat zijn de voordelen van metaalspuitgieten?

Wat is metaalspuitgieten en hoe werkt het?

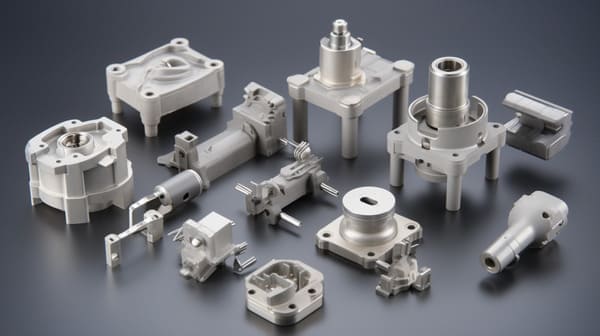

Metaalspuitgieten (MIM) is een near-net-shape-productieproces dat de ontwerpvrijheid van kunststofspuitgieten combineert met de materiaaleigenschappen van gesinterde metalen onderdelen. Een grondstof van fijn metaalpoeder (doorgaans met een deeltjesgrootte van 2–10 μm), gemengd met een thermoplastisch bindmiddel² (ongeveer 40 volumeprocent) wordt in een holte gespuitgegoten, waardoor een “groen³ product” met de uiteindelijke vorm, maar ongeveer 20% te groot om sinterkrimp te compenseren. Het bindmiddel wordt vervolgens chemisch (katalytisch ontbinden) of thermisch verwijderd, waarna het resterende metaalskelet in een beheerste atmosfeer bij 80–95% van het smeltpunt van het metaal wordt gesinterd tot 95–99% van de theoretische dichtheid.

Het resultaat is een metalen onderdeel met een dichtheid, sterkte en oppervlakteafwerking die die van gesmede metalen componenten benaderen—maar geproduceerd met de geometrische flexibiliteit van spuitgieten. Zo verhoudt MIM zich tot concurrerende metaalproductieprocessen:

Hoe bereikt MIM een superieure geometrische complexiteit ten opzichte van verspaning?

MIM bereikt een superieure geometrische complexiteit doordat onderdelen worden gevormd door een matrijsholte met vloeibare grondstof te vullen, in plaats van materiaal uit een massieve billet te verwijderen. Daardoor kunnen kenmerken die niet te bewerken zijn — interne kanalen, omgekeerde tapsheden, alleen van binnen toegankelijke ondersnijdingen en dunwandige structuren met complexe kromming — rechtstreeks in het matrijsontwerp worden opgenomen. We hebben MIM-onderdelen gezien met 30+ afzonderlijke geometrische kenmerken, interne doorgangen en schroefdraaddetails die anders 8–12 afzonderlijke CNC-bewerkingen zouden vereisen, waarbij elke bewerking insteltijd, opspankosten en risico op tolerantieopbouw toevoegt.

De belangrijkste ontwerpregel bij MIM is dat het onderdeel vormbaar moet zijn (het heeft lossingshoeken en een matrijs die open kan nodig), maar niet verspaanbaar hoeft te zijn. Hierdoor kunnen ontwerpers optimaliseren voor de functie in plaats van voor de productiemethode. Dat leidt tot onderdelen met een betere constructieve efficiëntie, minder massa en geïntegreerde kenmerken die samenstellingen van eenvoudigere componenten vervangen.

Welke materialen zijn beschikbaar voor metaalspuitgieten?

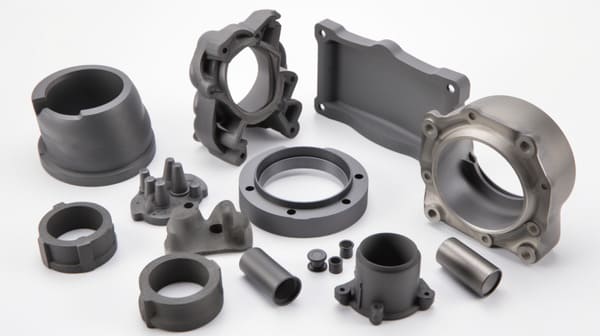

Metaalspuitgieten ondersteunt een breed scala legeringen, waarbij roestvast staal en gereedschapsstaal het meest voorkomen. De meest gebruikte MIM-materialen zijn: 316L roestvast staal (uitstekende corrosiebestendigheid, medische en voedseltoepassingen), 17-4PH roestvast staal (hoge sterkte, hardbaarheid, luchtvaart en consumentenvuurwapens), titaniumlegeringen (Ti-6Al-4V voor medische implantaten en luchtvaart), zware wolfraamlegeringen (stralingsafscherming, contragewichten, penetratoren voor kinetische energie), kobalt-chroom (orthopedische implantaten, tandprothesen) en laaggelegeerd staal zoals 4340 en 8620 (structurele en automobieltoepassingen).

De materiaalkeuze bij MIM wordt bepaald door dezelfde factoren als bij conventionele metallurgie—sterkte-eisen, corrosieve omgeving, temperatuurblootstelling en regelgeving—met als extra beperking dat het poeder moet worden verneveld tot de fijne deeltjesgrootte (2–10 µm) die nodig is voor een goede sinterdichtheid. Voor de meeste industriële legeringen die in gewalste, gesmede of gegoten vorm worden gebruikt, zijn MIM-grondstofkwaliteiten verkrijgbaar bij leveranciers zoals BASF Catamold, Indo-MIM en Advanced Metalworking Practices.

Wat zijn de kostenvoordelen van MIM ten opzichte van alternatieve metaalprocessen?

De kostenvoordelen van MIM ten opzichte van alternatieven ontstaan vooral bij grote volumes en geometrisch complexe onderdelen. De gereedschapskosten van MIM ($5,000–$30,000 per matrijs) zijn hoger dan de instelkosten van CNC-bewerking voor kleine series, maar bij 10,000+ onderdelen is het kostenvoordeel per eenheid van MIM tegenover verspaning doorgaans 40–70%. Tegenover precisiegieten levert MIM vaak een betere oppervlakteafwerking en nauwere toleranties zonder de stappen voor modelvorming en ontwaseming, tegen vergelijkbare kosten bij middelgrote volumes (10,000–100,000 onderdelen) en lagere kosten bij grotere volumes.

De belangrijkste kostenfactor die specifiek is voor MIM, is de sinterproces⁴—batchesinteren in ovens met een gecontroleerde atmosfeer voegt 2–5 dagen toe aan de productiecyclus en vereist zorgvuldige beheersing van de atmosfeer (waterstof, stikstof of vacuüm) om oxidatie te voorkomen en de doeldichtheid te bereiken. Deze stap voegt ten opzichte van kunststofspuitgieten zowel proceskosten als doorlooptijd toe, maar levert metaaleigenschappen op die de extra stappen voor de juiste toepassingen volledig rechtvaardigen.

Welke industrieën maken het meest gebruik van metaalspuitgieten?

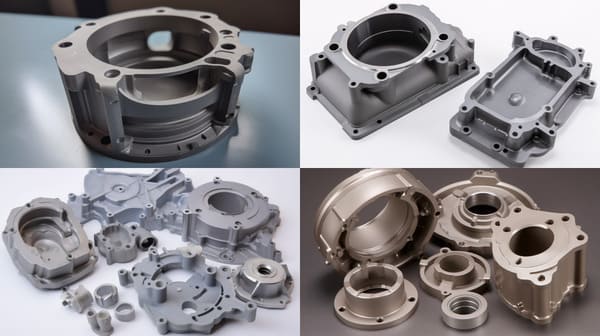

De sectoren die metaalspuitgieten het meest gebruiken, zijn medische hulpmiddelen, consumentenelektronica, automotive, lucht- en ruimtevaart/defensie en consumentenvuurwapens. Medische hulpmiddelen — waaronder chirurgische instrumenten, orthodontische brackets, endoscopische componenten en implanteerbare hardware — vormen het grootste MIM-marktsegment. Dit wordt gedreven door het vermogen van het proces om biocompatibele roestvaststalen en titanium onderdelen met complexe geometrie in grote volumes en tegen lage kosten te produceren. Consumentenelektronica (smartphonecomponenten, horlogekasten, scharnieren) is het snelst groeiende segment. Daar levert MIM een hoogwaardige metaaluitstraling met dunwandige precisie die bij metaalspuitgieten onmogelijk is.

FAQ

Wat is het belangrijkste voordeel van metaalspuitgieten? Het voornaamste voordeel is de combinatie van de geometrische complexiteit van kunststofspuitgieten met de mechanische eigenschappen van gesinterd metaal. Hierdoor kunnen kleine, complexe metalen onderdelen in grote volumes worden geproduceerd tegen lagere kosten dan bij verspanen of gieten. MIM is bij uitstek geschikt voor onderdelen met kenmerken die moeilijk of niet economisch te verspanen zijn.

Wat is de gebruikelijke tolerantie van MIM-onderdelen? Standaard MIM-toleranties zijn ±0.3–0.5% van de maat, ongeveer ±0.1–0.3 mm bij een kenmerk van 30 mm. Kritieke maten kunnen met secundaire bewerking of kalibreren van gesinterde onderdelen tot ±0.05 mm worden gebracht. Nauwere toleranties zijn haalbaar, maar verhogen de kosten.

Welke afmetingsbeperkingen heeft metaalspuitgieten? MIM is het meest geschikt voor onderdelen van 0.1–150 gram, doorgaans korter dan 150 mm. Boven dit bereik wordt het proces minder rendabel, omdat het sinteren van grote doorsneden het risico op vervorming en de oventijd verhoogt. Het optimale bereik is complexe onderdelen onder 50 gram.

Hoe verhoudt MIM zich tot 3D-metaalprinten (DMLS/SLM)? MIM levert een betere oppervlakteafwerking, hogere en consistentere dichtheid en lagere stukkosten bij volumes boven 1,000 onderdelen. 3D-metaalprinten kent geen gereedschapskosten en kan geometrieën produceren met interne holten die voor MIM ontoegankelijk zijn, maar de kosten per onderdeel zijn bij elk relevant volume 5–50× hoger. Voor serieproductie van consistente onderdelen wint MIM; voor enkelstuks of onderdelen met volledig gesloten interne holten is 3D-metaalprinten de betere keuze.

Welke materialen kunnen niet met MIM worden verwerkt? Materialen die moeilijk tot fijn poeder te atomiseren zijn, zoals reactieve metalen als magnesium of keramiek met een zeer hoog smeltpunt, of die niet verenigbaar zijn met de sinteratmosfeer, zijn lastig te verwerken met MIM. Aluminiumlegeringen zijn bijzonder problematisch door oxidatie en sinterproblemen; voor aluminium hebben spuitgieten onder druk of extrusie de voorkeur.

Is MIM geschikt voor prototyping? De gereedschapskosten voor MIM ($5,000–$30,000) maken het economisch ongeschikt voor prototypeaantallen van 1–100 onderdelen. Voor prototyping hebben CNC-verspaning of 3D-metaalprinten de voorkeur. MIM is geschikt vanaf ongeveer 3,000–5,000 onderdelen, wanneer afschrijving van de gereedschapskosten en besparing per stuk de investering rechtvaardigen.

Samenvatting

Metaalspuitgieten biedt een unieke combinatie van voordelen die geen ander metaalproductieproces evenaart: de geometrische ontwerpvrijheid van spuitgieten, de materiaaleigenschappen van gesinterd metaal, productiedoorvoer op schaal en kosteneffectieve stukprijzen voor volumes boven 10,000 onderdelen. De beperkingen — hoge gereedschapskosten, beperkingen aan de onderdeelgrootte en de extra complexiteit van ontbinden en sinteren — zijn reëel, maar voor geschikte MIM-toepassingen presteert het consequent beter dan verspanen, gieten en conventionele poedermetallurgie op kosten, complexiteit en consistentie. Sectoren van medische hulpmiddelen tot consumentenelektronica hebben MIM precies daarom als fundamenteel productieproces ingevoerd.

In onze fabriek hebben we MIM-componenten voor medische en luchtvaartklanten verwerkt met toleranties van ±0.3% op gesinterde maten—gelijk aan of beter dan CNC-bewerking van complexe geometrieën die meerdere opspanningen vereisen. Klanten die voor onderdelen boven 5,000 stuks per jaar naar MIM overstappen, realiseren doorgaans 30–50% totale kostenbesparing doordat nabewerking en assemblage vervallen. De initiële matrijsinvestering van $5,000–$15,000 wordt meestal in de eerste productiebatch terugverdiend. Bekijk onze Complete gids voor spuitgieten voor een volledig overzicht. Zie onze Complete gids voor spuitgieten voor een volledig overzicht.

1. Het sinterproces bij MIM is een consolidatiestap op hoge temperatuur waarbij het ontbonden skelet van metaalpoeder in een gecontroleerde atmosfeer (waterstof, stikstof of vacuüm) wordt verhit tot 75–95% van het smeltpunt van de legering. Op sintertemperatuur verbinden oppervlaktediffusie en korrelgrensdiffusie de poederdeeltjes, waardoor het onderdeel verdicht tot 95–99% van de theoretische dichtheid en zijn uiteindelijke mechanische eigenschappen verkrijgt. ↩

2. Bindmiddel: Bij MIM wordt het thermoplastische of wasgebaseerde bindmiddel (ongeveer 40% van het volume) met metaalpoeder gemengd tot spuitgietbare grondstof. Het wordt tijdens het ontbinden verwijderd. ↩

3. Groen onderdeel: Het gespoten MIM-onderdeel na het spuitgieten maar vóór het ontbinden. Het behoudt de eindvorm, maar is circa 15–20% te groot om sinterkrimp te compenseren. ↩

4. MIM-toleranties: Maatnauwkeurigheid die met metaalspuitgieten haalbaar is, doorgaans ±0,3–0,5% van de nominale maat. Nauwere toleranties van ±0,1% zijn haalbaar met secundaire verspaningsbewerkingen. ↩
