Welche Vorteile bietet das Vertikalspritzgießen?

Was sollten Käufer zuerst wissen?

Dieser Abschnitt erläutert, was Käufer zuerst wissen sollten und wie sich dies auf Kosten, Qualität, Termine und Beschaffungsrisiken auswirkt. Wenn Sie schon einmal Schwierigkeiten hatten, Metalleinsätze in Kunststoffteile einzuformen, oder eine weitere Maschine ohne teure Hallenerweiterung unterbringen wollten, könnte Spritzgießen in vertikaler Anordnung genau die richtige Lösung sein. Vertikalspritzgussmaschinen¹ lösen reale Fertigungsprobleme, die horizontale Maschinen nicht bewältigen können – von der schwerkraftgestützten Positionierung der Einlegeteile bis zum deutlich geringeren Platzbedarf.

In diesem Leitfaden erläutern wir die Vorteile des Vertikalspritzgießens so detailliert, dass Sie eine fundierte Anlagenentscheidung treffen können. Wir zeigen, wie diese Maschinen funktionieren, wann sie horizontalen Alternativen überlegen sind und worauf Sie bei der Spezifikation für Ihre Produktionslinie achten sollten.

Falsch. Während vertikale Maschinen für einfache Teile etwas längere Zykluszeiten haben können, ermöglichen Drehtischkonfigurationen überlappende Zyklen, bei denen das Einlegen von Inserts gleichzeitig mit dem Spritzvorgang erfolgt. Speziell für Insert-Spritzgussanwendungen können vertikale Maschinen den Durchsatz horizontaler Maschinen erreichen oder übertreffen.

Das Vertikalspritzgießen wird durch die in diesem Abschnitt erläuterten Funktionen, Grenzen und Zielkonflikte bestimmt. Vertikalspritzgießen¹ ist eine besondere Form des Kunststoffspritzgießens, bei der sich das Spritzgießwerkzeug entlang einer vertikalen statt der bei herkömmlichen Maschinen üblichen horizontalen Achse öffnet und schließt. Die Spritzeinheit sitzt direkt über dem Werkzeug, und der Schließmechanismus drückt die untere Werkzeughälfte nach oben gegen die obere.

Diese vertikale Anordnung verändert die physikalischen Bedingungen der Spritzgießprozessschritte auf vorteilhafte Weise. Die Schwerkraft zieht die Kunststoffschmelze nach unten in die Kavität und unterstützt so das Füllen komplexer Geometrien. Noch wichtiger ist, dass Metalleinsätze, elektronische Bauteile oder Gewindeelemente, die vor jedem Schuss eingelegt werden, durch die Schwerkraft sicher auf der unteren Werkzeughälfte gehalten werden – aufwendige Vorrichtungen sind nicht erforderlich.

Die Kernkomponenten entsprechen denen jeder Spritzgießmaschine: Trichter, Zylinder, Schnecke, Heizungen, Schließeinheit und Werkzeug. Der Unterschied liegt allein in der Ausrichtung. Vertikalmaschinen verwenden üblicherweise einen Schiebe- oder Rundtisch³, der die untere Werkzeughälfte zwischen Stationen bewegt. So kann ein Bediener oder Roboter an einer Station Einlegeteile bestücken, während die Maschine an einer anderen einspritzt.

Was sind die wichtigsten Vorteile des vertikalen Spritzgießens?

Flächeneffizienz und kompakte Stellfläche

Vertikalmaschinen benötigen deutlich weniger Stellfläche als Horizontalmaschinen mit vergleichbarer Schließkraft. Weil Schließ- und Spritzeinheit vertikal übereinander statt horizontal nebeneinander angeordnet sind, kommt eine Vertikalpresse mit 100 Tonnen Schließkraft⁵ mit etwa der Hälfte der Stellfläche einer vergleichbaren Horizontalmaschine aus.

Dies ist ein echter Vorteil für Betriebe, in denen Stellfläche knapp ist. Wenn Sie eine Fabrik in einem Industriegebiet mit hohen Mieten betreiben, zählt jeder Quadratmeter. Wir haben gesehen, wie Betriebe zwei oder drei Vertikalmaschinen auf der Fläche aufstellten, die zuvor eine einzige Horizontalpresse belegte, und dadurch ihre Umspritzkapazität ohne Gebäudeerweiterung effektiv verdoppelten oder verdreifachten.

Überlegene Leistung beim Einlegeteilformen und Umspritzen

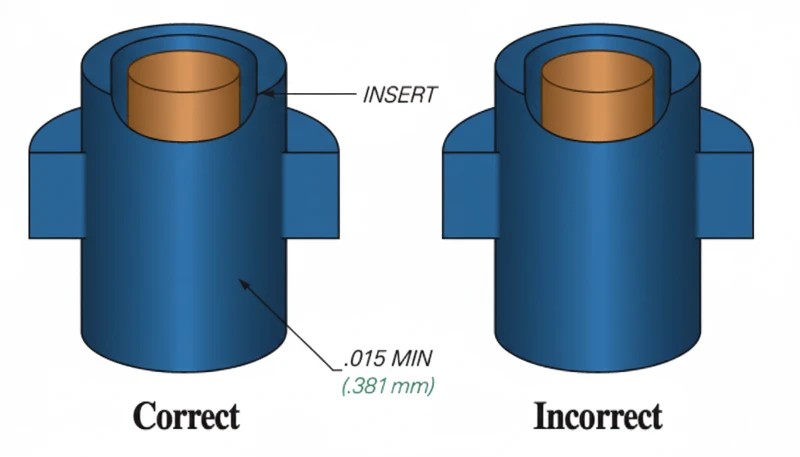

Hier spielen Vertikalmaschinen ihre Stärke voll aus. Insert Molding² – das Umspritzen eines zuvor eingelegten Metall- oder Elektronikbauteils mit Kunststoff – ist auf einer Vertikalmaschine erheblich einfacher. Die Schwerkraft hält den Einsatz auf der unteren Werkzeughälfte. Bei einer Horizontalmaschine sind komplexe Vorrichtungen, Magnete oder Roboterarme nötig, um die Einsätze beim Schließen des Werkzeugs korrekt zu positionieren.

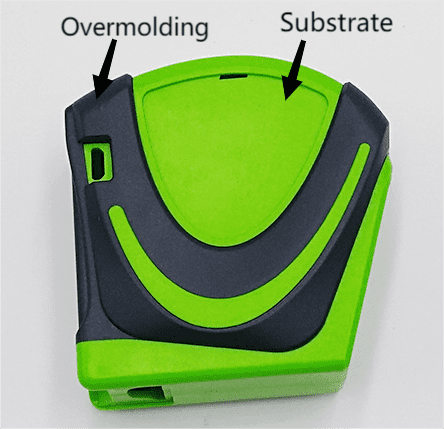

Dasselbe Prinzip gilt für das Overmolding⁴. Wird ein zweiter Werkstoff über ein zuvor geformtes Substrat gespritzt, hält die vertikale Ausrichtung das Substrat sicher an seinem Platz. In der Praxis sinkt die Ausschussquote bei Einlegeteilen um 60–80 %, wenn komplexe Insert-Molding-Aufträge von Horizontal- auf Vertikalmaschinen verlagert werden, weil die Schwerkraft die Aufgabe teurer Vorrichtungen übernimmt.

Niedrigere Werkzeug- und Vorrichtungskosten

Da die Schwerkraft Einleger und Substrate in Position hält, kann häufig auf die kundenspezifischen Vorrichtungen und Magnethalter verzichtet werden, die horizontale Maschinen benötigen. Bei einem typischen umspritzten Steckverbinder mit vier Messinggewindeeinsätzen können allein die Einsparungen bei der Vorrichtung $2,000–$5,000 pro Werkzeug betragen — und die Wartungskosten der Vorrichtung entfallen vollständig.

Auch die Formkonstruktion ist in manchen Fällen einfacher. Die untere Formhälfte dient als natürliche Auflage für Einlegeteile und verringert dadurch die Komplexität der Form selbst. In Verbindung mit der eigenen Formenfertigung kann die gesamte Werkzeuginvestition für ein vertikales Spritzgussprojekt 15–25% niedriger ausfallen als für eine entsprechende horizontale Ausführung.

Mehrstationen-Rundtische für die kontinuierliche Produktion

Viele vertikale Maschinen sind mit Rundtisch- oder Schiebetischoptionen erhältlich, die eine kontinuierliche Mehrstationenproduktion ermöglichen. Während die Maschine an Station A Kunststoff in eine Form einspritzt, legt ein Bediener an Station B Einsätze in die Form ein. Der Tisch dreht sich, und der Zyklus wiederholt sich ohne Unterbrechung.

Mit diesem Aufbau überlagern sich zwei Produktionszyklen zeitlich. Bei großen Insert-Molding-Serien – etwa Fahrzeugsteckverbindern, Gehäusen für Medizinprodukte oder Bauteilen der Unterhaltungselektronik – erreichen oder übertreffen Vertikalmaschinen mit Rundtisch den Durchsatz von Horizontalmaschinen bei niedrigeren Gesamtstückkosten. Der endgültige Plan sollte dennoch anhand einer realistischen Produktionszeit beim Spritzgießen geprüft werden.

Wie unterscheidet sich vertikales vom horizontalen Spritzgießen?

Vertikales Spritzgießen ist gegenüber horizontalem Spritzgießen wettbewerbsfähiger, wenn die nachstehenden Abwägungen zwischen Kosten, Vorlaufzeit und Qualität den Anforderungen Ihres Programms entsprechen. Bei der Wahl zwischen vertikalem und horizontalem Spritzgießen geht es nicht darum, dass eine Variante allgemein besser wäre — entscheidend ist, die Maschinenausrichtung an die Anwendungsanforderungen anzupassen. Hier folgt ein ehrlicher Vergleich auf Grundlage von zwei Jahrzehnten praktischer Erfahrung mit beiden Maschinentypen.

Vertikalmaschinen sind die beste Wahl, wenn Ihr Teil Insert Molding, Overmolding oder eine Mehrkomponentenmontage erfordert. Sie eignen sich außerdem hervorragend für kleine bis mittlere Serien von Teilen mit eingebetteten Komponenten sowie für Anwendungen mit begrenzter Stellfläche. Enthält Ihr Teil Metalleinsätze, Gewindeelemente oder elektronische Bauteile oder muss es mit einem zweiten Werkstoff überspritzt werden, ist eine Vertikalmaschine fast immer die bessere Wahl.

Horizontalmaschinen sind die bessere Wahl für die Großserienfertigung gewöhnlicher Kunststoffteile ohne Einlegeteile, für Mehrkavitätenwerkzeuge zur Herstellung großer Mengen identischer Teile, für sehr große Teile, welche die Schließkraft verfügbarer Vertikalmaschinen überschreiten, und für Anwendungen, bei denen die vollautomatische robotergestützte Teileentnahme im Vordergrund steht.

Bei den Kosten liegen vertikale Maschinen im Bereich von 50–200 Tonnen typischerweise 20–30% unter vergleichbaren horizontalen Maschinen. Die Einsparungen ergeben sich aus der einfacheren Konstruktion (keine große horizontale Aufspannplatte samt Holmen erforderlich), dem geringeren Platzbedarf sowie niedrigeren Versand- und Installationskosten.

Welches sind typische Anwendungen des vertikalen Spritzgießens?

Die üblichen Anwendungen des vertikalen Spritzgießens sind die in diesem Abschnitt erläuterten Hauptkategorien oder Optionen. Vertikalmaschinen bieten außerdem leichteren Zugang zur Werkzeugkavität. Der Bediener kann die Werkzeugoberfläche von oben sehen und erreichen, was das Einlegen von Einlegeteilen, die Werkzeugprüfung und die Teileentnahme vereinfacht. Bei einer Horizontalmaschine stehen die Werkzeughälften vertikal, wodurch der Zugang umständlicher wird und das Risiko steigt, Einlegeteile in den Mechanismus fallen zu lassen. Dieser ergonomische Vorteil führt zu einer schnelleren Schulung der Bediener und weniger Handhabungsfehlern in der Produktion.

In der Automobilindustrie werden im Vertikalspritzgießen Steckverbinder und Sensorgehäuse mit präzise positionierten Messing- oder Stahleinlegeteilen hergestellt. Moderne Fahrzeuge enthalten Dutzende solcher Komponenten, und Vertikalmaschinen verarbeiten diese Umspritzaufgaben effizient. Dabei entstehen Bauteile mit festen Materialverbindungen und einer präzisen Positionierung der Einlegeteile, die strenge Qualitätsnormen der Automobilindustrie erfüllt.

Die Herstellung von Medizinprodukten nutzt vertikales Spritzgießen, um weiche, biokompatible Materialien über starre Substrate zu umspritzen. Die vertikale Ausrichtung stellt sicher, dass das Substrat während der Einspritzung des zweiten Schusses fest positioniert bleibt. Dies ist entscheidend für eine gleichmäßige Wanddicke und Dichtheit bei Produkten, die die FDA-Anforderungen an Biokompatibilität erfüllen müssen.

Vertikalspritzgießen wird branchenübergreifend für Teile mit eingebetteten Komponenten eingesetzt. Die Elektronikindustrie nutzt es für USB-Steckverbinder und Kabelbaugruppen, Fahrzeughersteller für Sensorgehäuse und Steckerblöcke mit integrierten Metallkontakten.

Wählen Sie Vertikalspritzgießen, wenn Ihr Teil Insert Molding, Overmolding oder eingebettete Komponenten erfordert. Besonders geeignet sind Vertikalmaschinen für Teile mit Metalleinsätzen, Gewindeelementen, elektronischen Bauteilen oder Umspritzungen aus einem zweiten Werkstoff. Allein der Schwerkraftvorteil kann jährlich Tausende Dollar an Vorrichtungs- und Ausschusskosten sparen. Wenn vor jedem Schuss etwas in das Werkzeug eingelegt werden muss, ist eine Vertikalmaschine fast immer die bessere Wahl.

Wie wählen Sie die richtige vertikale Spritzgießmaschine aus?

In diesem Abschnitt geht es darum, die richtige vertikale Spritzgießmaschine auszuwählen und deren Auswirkungen auf Kosten, Qualität, Zeitplan oder Beschaffungsrisiko. Die Auswahl der richtigen vertikalen Maschine erfordert die Bewertung mehrerer wichtiger Spezifikationen. Hier ist, was in der Praxis am wichtigsten ist:

Schließkraft: Berechnen Sie die projizierte Fläche Ihres Teils einschließlich Angusssystem, multiplizieren Sie sie mit dem Einspritzdruck und addieren Sie eine Sicherheitsmarge von 10–20 %. Für die meisten Insert-Molding-Teile reichen 50–150 Tonnen. Dimensionieren Sie nicht zu groß: Eine größere Maschine kostet mehr, verbraucht mehr Energie und arbeitet mit längeren Zyklen.

Einspritzkapazität: Stimmen Sie das Schussvolumen auf das Gewicht von Teil und Anguss ab. Für optimale Füllkonstanz und Druckhaltung sollte die Spritzeinheit für das 1,2- bis 1,5-Fache des benötigten Schussvolumens ausgelegt sein.

Tischkonfiguration: Wählen Sie zwischen einem festen Tisch mit einer Station, einem Schiebetisch mit zwei Stationen und einem Rundtisch mit 3–4 Stationen. Schiebetische sind der gängigste Kompromiss zwischen Kosten und Produktivität. Rundtische maximieren den Durchsatz, erhöhen aber Komplexität und Kosten der Maschine.

Aufspannplattengröße: Stellen Sie sicher, dass die Platte das Werkzeug und alle erforderlichen Vorrichtungen zum Bestücken der Einlegeteile aufnehmen kann. Lassen Sie auf allen Seiten mindestens 50 mm Abstand. Prüfen Sie bei Mehrkavitätenwerkzeugen, ob die Platte für das vollständige Werkzeuglayout groß genug ist.

Wenn Sie bei den Spezifikationen für Ihr konkretes Teil unsicher sind, kann unser Engineering-Team Ihre Teilekonstruktion prüfen und die passende Maschinenkonfiguration empfehlen. Nach mehr als 20 Jahren im Betrieb eines Spritzgießlieferanten können wir meist sehr schnell beurteilen, ob eine Vertikalmaschine zu Ihrem Projekt passt.

Was ist die wichtigste Erkenntnis?

Vertikalspritzgießen ersetzt Horizontalmaschinen nicht, sondern ergänzt sie als Technologie für bestimmte Anwendungen. Wenn Ihr Projekt Insert Molding, Overmolding oder Mehrkomponentenmontage umfasst, machen der schwerkraftgestützte Prozess, der kompakte Platzbedarf und die niedrigeren Werkzeugkosten Vertikalmaschinen zur klaren Wahl.

Die wichtigsten Vorteile sind eindeutig: geringerer Platzbedarf, natürliche Positionierung der Einlegeteile, niedrigere Vorrichtungskosten, Produktivität durch Drehteller und geringere Maschinenkosten im kleinen bis mittleren Schließkraftbereich. Zusammen führen diese Vorteile zu echten Kosteneinsparungen in der Fertigung.

Wenn Sie ein Projekt zum Umspritzen von Einlegeteilen oder zum Mehrkomponenten-Umspritzen entwickeln, können wir beurteilen, ob eine vertikale Maschinenkonfiguration die richtige Lösung ist. Unser Entwicklungsteam prüft Ihre Bauteilgeometrie, Materialanforderungen und Zielstückzahlen, um die kostengünstigste Produktionsmethode zu empfehlen.

Interessieren Sie sich für ein Angebot zu Ihrem Spritzgussprojekt? Erhalten Sie von unserem Ingenieurteam Preise, DFM-Feedback und einen Produktionszeitplan.

Erhalten Sie wettbewerbsfähige Preise, DFM-Feedback und einen Produktionszeitplan vom Engineering-Team von ZetarMold. Mit nach ISO 9001, ISO 13485, ISO 14001 und ISO 45001 zertifizierten Betriebsabläufen liefern wir präzisionsgeformte Teile termingerecht und innerhalb des Budgets.

Fordern Sie ein kostenloses Angebot von unserem Engineering-Team an, um Ihr vertikales Spritzgussprojekt zu besprechen. Wir bieten wettbewerbsfähige Preise, DFM-Feedback und innerhalb von 24 Stunden einen detaillierten Produktionszeitplan. Kostenloses Angebot anfordern

Häufig gestellte Fragen

Was ist der Hauptvorteil des Vertikalspritzgießens?

Der wichtigste Vorteil des vertikalen Spritzgießens ist die schwerkraftunterstützte Positionierung der Einleger während des Formzyklus. Anders als bei horizontalen Maschinen, bei denen Metalleinleger durch teure kundenspezifische Vorrichtungen, Magnete oder Roboterarme in Position gehalten werden müssen, übernimmt bei vertikalen Maschinen die Schwerkraft diese Aufgabe, indem sie die Einleger fest auf der unteren Werkzeughälfte hält. Dies senkt die Vorrichtungskosten pro Werkzeug um Tausende von Dollar, verringert die Fehlerquote erheblich und vereinfacht den gesamten Produktionsprozess. Vertikale Maschinen benötigen außerdem deutlich weniger Stellfläche als horizontale Pressen und eignen sich daher hervorragend für Betriebe mit begrenzter Produktionsfläche.

Können Vertikalspritzgießmaschinen Mehrmaterialteile verarbeiten?

Ja, vertikale Maschinen eignen sich besonders für Umspritz- und Mehrmaterialanwendungen, weil die vertikale Ausrichtung das Substrat des ersten Schusses während des zweiten Einspritzzyklus fest positioniert hält. Dies gewährleistet gleichmäßige Materialhaftung und Wandstärke im gesamten Fertigteil. Besonders wertvoll ist das Verfahren für Medizinprodukte, bei denen eine weiche biokompatible TPE-Schicht für besseren Griff und Patientenkomfort auf ein starres Polycarbonatsubstrat aufgespritzt wird, oder für Elektrowerkzeuge, bei denen eine gummierte Grifffläche dauerhaft über ein hartes Nylongehäuse geformt wird, um Ergonomie und dauerhafte Schlagfestigkeit in anspruchsvollen Industrieumgebungen zu bieten.

Wie viel Stellfläche spart eine vertikale Spritzgießmaschine?

Vertikale Spritzgießmaschinen beanspruchen üblicherweise 30 bis 50 Prozent weniger Stellfläche als horizontale Maschinen mit vergleichbarer Schließkraft. Der Grund ist einfach: Schließ- und Einspritzeinheit sind vertikal übereinander statt horizontal nebeneinander angeordnet, wodurch die Maschinenstellfläche in der Produktionshalle deutlich kleiner wird. Diese kompakte Bauweise macht vertikale Maschinen ideal für Produktionsstätten mit knappem Platz oder für Unternehmen, die durch zusätzliche Maschinen ihre Kapazität erweitern möchten, ohne neue Gebäudeflächen zu errichten.

Welche Einlegeteile eignen sich am besten für das vertikale Spritzgießen?

Für das vertikale Spritzgießen eignen sich zahlreiche Einleger, darunter Messing-Gewindeeinsätze für mechanische Verbindungen, Stahlbefestiger zur strukturellen Verstärkung, gestanzte Metallkontakte für elektrische Verbindungen, Metallabschirmhauben zum EMI-Schutz und vorgeformte Kunststoffsubstrate für Mehrkomponentenbaugruppen. Grundsätzlich profitiert jede Komponente, die innerhalb eines Kunststoffformteils präzise positioniert werden muss, von der schwerkraftunterstützten Platzierung einer Vertikalmaschine. Typische Produktionsbeispiele reichen von Gehäusen für Fahrzeugsensoren mit Messing-Gewindeeinsätzen bis zu USB-C-Steckverbindern mit gestanzten Metallkontaktklemmen.

Ist vertikaler Spritzguss teurer als horizontaler?

Nein, bei Insert-Molding- und Umspritzanwendungen ist vertikales Spritzgießen im Allgemeinen günstiger als horizontales. Im Schließkraftbereich von 50 bis 200 Tonnen kosten vertikale Maschinen typischerweise 20 bis 30 Prozent weniger als vergleichbare horizontale Maschinen desselben Herstellers. Auch die Werkzeugkosten sind messbar niedriger, weil die Schwerkraft die Einlegeteile in Position hält und teure kundenspezifische Vorrichtungen, Magnete oder Roboter-Beladesysteme entfallen. Die Betriebskosten sind häufig ebenfalls geringer, da vertikale Maschinen dieses Größenbereichs meist einfachere hydraulische oder vollelektrische Antriebe besitzen, die pro Zyklus weniger Energie verbrauchen.

Was ist ein Rundtisch an einer vertikalen Spritzgießmaschine?

Ein Rundtisch ist eine motorisch angetriebene Drehplattform mit zwei oder mehr Formstationen, die auf einer vertikalen Spritzgießmaschine kontinuierliche, überlappende Produktionszyklen ermöglicht. Die Funktionsweise ist einfach: Während die Spritzeinheit die Form an einer Station mit geschmolzenem Kunststoff füllt, bestückt ein Bediener oder Roboterarm die leere Form an der benachbarten Station mit Metalleinlegeteilen. Nach Abschluss des Einspritzens taktet der Rundtisch weiter und bringt die bestückte Form in die Einspritzposition, während das gerade geformte Teil aus der nun abgekühlten Form entnommen wird. Dieser überlappende Prozess verdoppelt bei Insert-Molding-Anwendungen effektiv den Durchsatz, ohne dass eine zweite Maschine erforderlich ist.

Vorteile des Vertikalen Spritzgießens: Vollständiger Leitfaden

Wählen Sie vertikales Spritzgießen, wenn Ihre Bauteilkonstruktion Insert-Molding, Umspritzen oder das Einbetten von Metallkomponenten in ein Kunststoffgehäuse erfordert. Vertikalmaschinen sind auch bei begrenzter Produktionsfläche, kleinen bis mittleren Stückzahlen oder zur Senkung von Kosten und Komplexität der Haltevorrichtungen für Einsätze die bessere Wahl. Wählen Sie dagegen Horizontalmaschinen, wenn Sie große Mengen standardmäßiger Kunststoffteile ohne Einsätze fertigen, wenn Ihre Teile sehr groß sind und hohe Schließkräfte benötigen oder wenn Ihr Produktionsprozess vollständig automatisierte, mit maximaler Geschwindigkeit laufende Roboterentnahmesysteme verwendet.

Welche Schließkraft benötige ich für das vertikale Spritzgießen?

Die meisten in Serie gefertigten Insert-Molding-Teile erfordern eine Schließkraft zwischen 50 und 150 Tonnen. Um die richtige Spezifikation für Ihre Anwendung zu bestimmen, müssen Sie die projizierte Fläche Ihres fertigen Teils einschließlich des Angusssystems berechnen und diese Fläche anschließend mit dem für den gewählten Kunststoff erforderlichen Einspritzdruck multiplizieren. Sobald dieser Ausgangswert feststeht, addieren Sie eine Sicherheitsmarge von 10 bis 20 Prozent, um Schwankungen der Materialviskosität und des Prozesses zu berücksichtigen. Eine Überdimensionierung der Maschine ist zu vermeiden, da größere Pressen in Anschaffung und Betrieb teurer sind, pro Zyklus mehr Energie verbrauchen und üblicherweise langsamer laufen als eine Maschine, die korrekt auf die Anforderungen des Teils abgestimmt ist.
