Das Spritzgießen ist eines der flexibelsten Verfahren zur Herstellung großer Mengen von Kunststoffteilen. Dabei wird mit einer Spritzgießmaschine geschmolzener Kunststoff in eine Form gespritzt und abgekühlt, um ein Objekt mit der Form und Größe der Kavität herzustellen. Eine Spritzgießmaschine ist ein spezialisiertes, komplexes Gerät, das aus mehreren Komponenten besteht, um Kunststoffprodukte präzise und gleichmäßig herzustellen. Unter den komplexen Komponenten einer Spritzgießmaschine spielen Stangen (oder Zugstangen) eine wichtige Rolle bei der Gewährleistung der strukturellen Integrität und der Betriebseffizienz der Maschine.

Komponenten einer Spritzgießmaschine

Bevor die Funktion der Stange beschrieben wird, ist es notwendig, die grundlegenden Komponenten einer Spritzgießmaschine zu erörtern. Zu diesen Komponenten gehören:

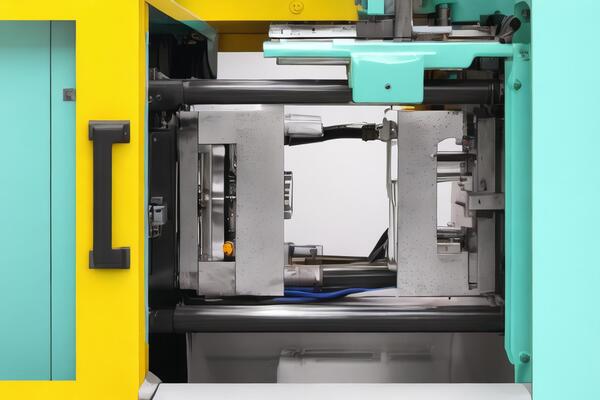

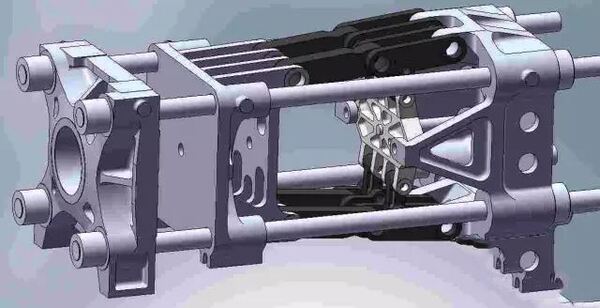

1. Feststelleinheit: Die Schließeinheit hat die Aufgabe, die Form zu schließen und den entsprechenden Druck auszuüben, um sie während des Einspritzens geschlossen zu halten. Sie besteht aus beweglichen und festen Platten, Zugstangen und Schließmechanismen.

2. Einspritzeinheit / Einspritzsystem: Sie hat die Aufgabe, das Kunststoffmaterial zu erhitzen und in die Form einzuspritzen. Sie besteht aus vier Hauptteilen, nämlich dem Trichter, dem Zylinder, der Schnecke und der Düse.

3. Kontrollsystem: Modern Spritzgießen Die Maschinen sind mit fortschrittlichen Steuerungen ausgestattet, die alle Funktionen der Maschine wie Temperatur, Einspritzdruck, Zeitsteuerung usw. regeln können.

4. Hydraulischer oder elektrischer Antrieb: Ein hydraulischer oder elektrischer Antrieb sorgt für die nötige Kraft und Bewegung, um die Einspritz- und Schließvorrichtungen anzutreiben.

Die Rolle der Stange in Spritzgießmaschinen

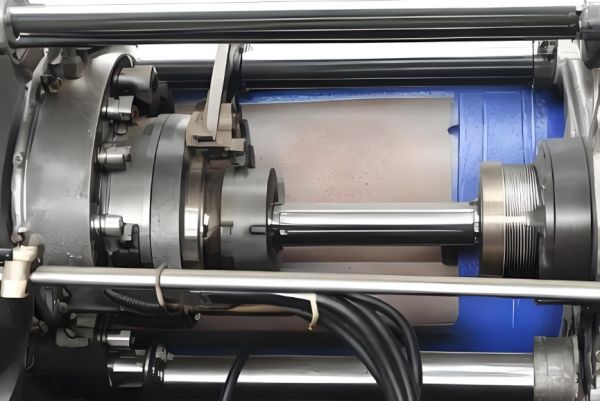

Die Verbindungsstange, manchmal auch als Zugstange oder Zugstange bezeichnet, ist ein wichtiger Bestandteil der Schließvorrichtung. Sie trägt zur Verbesserung der Gesamtleistung und Zuverlässigkeit der Kunststoffspritzgießmaschine bei.

Strukturelle Unterstützung

Zugstangen sorgen für den richtigen Halt der Schließeinheit. Sie verbinden die feste und die bewegliche Platte, um sicherzustellen, dass die Form während des Einspritzens fest geschlossen bleibt. Diese Abstützung ist wichtig, um die Ausrichtung und Stabilität des Werkzeugs aufrechtzuerhalten und Ausrichtungsfehler zu vermeiden, die zu Mängeln am Formteil führen könnten.

Kraftverteilung

Während des Einspritzvorgangs wird eine hohe Schließkraft aufgebracht, um die Form geschlossen zu halten. Die Zugstangen verteilen diese Kraft gleichmäßig über die Form, so dass sich die Form nicht verformt oder in irgendeiner Weise beschädigt wird. Diese gleichmäßige Kraftverteilung bedeutet auch, dass der Formhohlraum gleichmäßig gefüllt wird, so dass das resultierende Teil eine gute Qualität mit guten Abmessungen und Leistungen aufweist.

Präzision und Genauigkeit

Holme sind eine sehr wichtige Komponente im Spritzgießsystem, da sie dazu beitragen, dass das System sehr genau arbeitet. Indem sie die Form in der richtigen Position halten und dafür sorgen, dass sich die Form in keiner Weise bewegt oder durchbiegt, tragen die Holme dazu bei, dass das geformte Teil die erforderlichen Spezifikationen erfüllt. Diese Präzision ist bei der Herstellung komplexer oder präziserer Teile noch wichtiger.

Dauerhaftigkeit und Langlebigkeit

Zugstangen sind während der Lebensdauer der Spritzgießmaschine sehr hohen Schließkräften ausgesetzt und werden häufig betätigt. Ihre Haltbarkeit und Festigkeit sind entscheidend für die langfristige Zuverlässigkeit und Leistung der Maschine. Zugstangen müssen regelmäßig überprüft werden, um sicherzustellen, dass sie wie erwartet funktionieren.

Sicherheit

Zugstangen tragen dazu bei, die Sicherheit des Spritzgießprozesses insgesamt zu verbessern. Sie sichern die Form ordnungsgemäß an ihrem Platz, um die Möglichkeit auszuschließen, dass sich die Form während des Gebrauchs öffnet oder bewegt. Dieses Sicherheitsmerkmal ist entscheidend für den Schutz des Maschinenbedieners und die Unversehrtheit des Gussteils.

Materialien und Konstruktionsüberlegungen für Zugstangen

Die Werkstoffe und das Design der Zugstangen sind ausschlaggebend für die Gesamteffizienz und Robustheit dieser Bauteile. Um sicherzustellen, dass die Zugstangen den Anforderungen des Spritzgießverfahrens entsprechen, müssen mehrere Faktoren berücksichtigt werden:

1. Auswahl des Materials: Zugstangen werden in der Regel aus hochfestem Stahl hergestellt, der aus einer Stahllegierung oder einem gehärteten Stahl besteht. Diese Werkstoffe weisen eine gute Zugfestigkeit und Ermüdungslebensdauer auf und bieten ein höheres Maß an Haltbarkeit. Die Materialauswahl ist der Schlüsselfaktor für die Aufnahme der hohen Spannkräfte und zyklischen Belastungen in der Spritzgießprozess.

2. Oberflächenbehandlung: Die Haltbarkeit und der übliche Verschleiß der Zugstangen können durch Verfahren wie Nitrieren oder Verchromen verbessert werden. Sie erhöhen auch die Oberflächenhärte, die sehr wichtig ist, um Oberflächenbeschädigungen zu verhindern und damit die Lebensdauer der Zugstangen zu verlängern.

3. Design Spezifikationen: Die Wahl des Durchmessers der Zugstangen, die Länge und die Querschnittsform der Zugstangen sind entscheidend für die Konstruktion. Diese Spezifikationen hängen von der Tonnage der Spritzgießmaschine und der erforderlichen Schließkraft ab. Eine geeignete Konstruktion der Zugstangen ist wichtig, damit sie die erforderlichen Lasten tragen können, ohne sich zu verformen oder zu versagen.

4. Wartung und Inspektion: Um ihre Leistung aufrechtzuerhalten, müssen einige Dinge getan werden, darunter die regelmäßige Wartung und Inspektion der Spurstangen. Dazu gehört die Überprüfung auf Anzeichen von Verschleiß, Korrosion oder Beschädigung und der Austausch der Zugstangen, wenn sie beschädigt sind. Auch Schmierung und Kalibrierung tragen dazu bei, den Verschleiß zu minimieren und einen freien Lauf zu ermöglichen.

Der Einfluss der Zugstangenleistung auf die Qualität beim Spritzgießen

Die Leistung der Zugstangen wirkt sich direkt auf die Qualität und Konsistenz der Formteile aus. Mehrere Schlüsselaspekte der Zugstangenleistung tragen zum Erreichen folgender Ziele bei hochwertiges Spritzgießen:

1. Maßgenauigkeit: Die Zugstange hat die Aufgabe, dafür zu sorgen, dass die Form während des Einspritzvorgangs in der richtigen Position bleibt. Diese Positionsstabilität ist wichtig, denn sie ermöglicht es, dass das geformte Teil die exakten Abmessungen hat. Die kleinste Bewegung oder Verkippung der Form kann zu Maßabweichungen und damit zu Fehlern führen.

2. Oberflächengüte: Die gleichmäßig verteilte Schließkraft der Zugstange sorgt für eine gleichmäßige Füllung des Formhohlraums. Diese gleichmäßige Füllung ist wichtig, um eine gleichmäßige Oberflächenbeschaffenheit des Formteils zu erreichen. Eine unausgewogene Kraftverteilung kann zu Oberflächenerscheinungen wie Einfallstellen, Verzug oder Fließlinien führen.

3. Zykluszeit: Ein guter Holm trägt zur Optimierung der Zykluszeit des Spritzgießprozesses bei. Der Holm trägt dazu bei, die Ausrichtung und Stabilität der Form aufrechtzuerhalten, wodurch die für das Öffnen und Schließen, die Kühlung und den Ausstoß benötigte Zeit reduziert wird. Diese Optimierung ist wichtig, um die höchsten Produktionsergebnisse zu erzielen und die endgültigen Herstellungskosten zu minimieren.

4. Stärke und Integrität des Teils: Die Zuganker tragen dazu bei, die Struktur der Formteile so zu stützen, dass sie keine Defekte wie Verformungen, Risse oder sogar Unfüllungen aufweisen. Diese strukturelle Integrität ist entscheidend für die Herstellung von Teilen mit der erforderlichen Festigkeit und Haltbarkeit. Jeder Kompromiss bei der Zugstangenleistung kann zu Teilen führen, die nicht die erforderlichen mechanischen Eigenschaften aufweisen.

5. Konsistenz und Reproduzierbarkeit: In Bezug auf die Form spielen sie eine Schlüsselrolle bei der Gewährleistung der optimalen Konsistenz und Wiederholbarkeit des Spritzgießprozesses. Da die Form in ihrer korrekten Position gehalten wird und die Schließkraft gleichmäßig verteilt ist, tragen die Zuganker dazu bei, die Qualität der gewünschten Teile während eines Produktionszyklus wie des anderen zu erreichen. Diese muss gleichbleibend sein, um die Bedürfnisse der Kunden zu erfüllen und ein hohes Maß an Kundenzufriedenheit zu erreichen.

Fortschritte in der Zugstangentechnologie

Aufgrund von Fortschritten in der Werkstoffkunde und der Fertigungstechnologie für Zugstangen haben sich die Leistung und Zuverlässigkeit von Zugstangen erheblich verändert. Es werden mehrere innovative Methoden erforscht, um die Leistung von Zugstangen in Kunststoff-Spritzgießmaschinen zu verbessern

1. Hochfeste Legierungen: Die Verwendung von hochfesten Legierungen für die Herstellung von Zugstangen wird überprüft, um eine höhere Zugfestigkeit und einen besseren Ermüdungseffekt zu erzielen. Diese Werkstoffe haben eine höhere Spannkraftkapazität und erhöhen die Lebensdauer der Zugstangen bei längerer Betriebsdauer.

2. Verbundwerkstoffe: Die Forscher erforschen weitere Materialien für Zugstangen, darunter kohlenstofffaserverstärkte Polymere. Diese Materialien haben eine Vielzahl von Eigenschaften und sind extrem stabil, leicht und haben eine hohe Ermüdungsfestigkeit. Daher können Zugstangen aus Verbundwerkstoffen dazu beitragen, das Gesamtgewicht der Klemme bei mindestens gleicher Leistung zu verringern.

3. Intelligente Spurstangen: Die Integration von Sensoren und Überwachungssystemen direkt in die Zugstangen ermöglicht die Echtzeitmessung von Spannkraft, Spannung und Temperatur. Intelligente Zuganker können die grundlegenden Informationen enthalten, die für die Durchführung angemessener Inspektionen erforderlich sind, so dass kritische Ausfälle reduziert und der Einsatz von Spritzgießen Maschinen verbessert werden können.

4. Oberflächenbeschichtungen: Anwendungen wie diamantähnlicher Kohlenstoff (DLC) oder keramische Beschichtungen können verwendet werden, um die Verschleißfestigkeit und damit die Reibungskontrolle von Zugstangen zu verbessern. Diese Beschichtungen können die Lebensdauer und Effizienz der Zugstangen erhöhen und somit häufige Wartungsarbeiten und Produktionsstopps reduzieren.

Wartung und Fehlersuche bei Spurstangen

Die Wartung und Reparatur von Zugstangen ist sehr wichtig, um die maximale Wirksamkeit und Haltbarkeit dieser Teile in Ihrer Spritzgießmaschine zu erreichen. Hier sind einige wichtige Praktiken für die Wartung und Fehlersuche an Zugstangen:

1. Regelmäßige Inspektion: Unterziehen Sie die Zugstangen regelmäßig einer Sichtprüfung auf Anzeichen von Verschleiß, Korrosion oder Beschädigung. Es wird empfohlen, auf Risse, Oberflächenunregelmäßigkeiten und ungewöhnliche Verschleißmuster zu achten. Wenn Probleme frühzeitig erkannt werden, können sie behoben werden, bevor sie ernstere Probleme oder sogar Ausfallzeiten verursachen.

2. Schmierung: Stellen Sie sicher, dass die Zugstangen ausreichend geschmiert sind, um die Reibung und den daraus resultierenden Verschleiß zu minimieren. Beachten Sie bei der Verwendung von Schmiermitteln die Empfehlungen des Herstellers. Die Schmierung ist ein wichtiger Aspekt, der für einen reibungslosen Betrieb sorgt und die Abnutzung stark reduziert.

3. Ausrichtungskontrollen: Überprüfen Sie regelmäßig die Ausrichtung der Spurstange und der Klemmen. Eine falsche Ausrichtung führt zu einer ungleichmäßigen Kraftverteilung und kann zu vorzeitigem Verschleiß und Schäden führen. Verwenden Sie Präzisionsmesswerkzeuge, um die Ausrichtung zu überprüfen und die erforderlichen Einstellungen vorzunehmen.

4. Überwachung des Drehmoments: Achten Sie auf die Höhe des Drehmoments beim Spannen der Zugstangen. Die gegebene Kraft der Zugstangen sowie die Spannkraft können durch ein zu hohes oder zu niedriges Drehmoment beeinflusst werden. Es ist ratsam, Drehmomentsensoren oder Überwachungssysteme zu verwenden, um sicherzustellen, dass das richtige Drehmoment verwendet wird.

5. Verschlissene oder beschädigte Spurstangen austauschen: Bei erheblichem Verschleiß, Korrosion oder Beschädigungen der Zugstangen wird empfohlen, die Teile so schnell wie möglich auszutauschen. Die Verwendung von beschädigten Zugstangen wirkt sich negativ auf die Maschinen und damit auf die Qualität der Formteile aus.

6. Ausbildung und bewährte Praktiken: Stellen Sie sicher, dass Maschinenbediener und Wartungspersonal in den besten Verfahren zur Wartung und Fehlerbehebung von Zugstangen geschult sind. Eine ordnungsgemäße Schulung hilft, häufige Probleme zu vermeiden und stellt sicher, dass die Wartungsaufgaben korrekt und sicher durchgeführt werden.

Schlussfolgerung

Das Gestänge der Spritzgießmaschine, das ein integraler Bestandteil des hydraulischen Übertragungssystems ist, verbindet den Einspritzzylinder mit dem hydraulischen System und dient als wichtige Kraftübertragungsvorrichtung innerhalb der Schneckenspritzgießmaschine; es enthält verschiedene hydraulische Komponenten und einen Sicherheitsschutzmechanismus, um den reibungslosen und sicheren Betrieb der Spritzgießmaschine im Allgemeinen zu gewährleisten.

Die Stange oder Zugstange einer Spritzgießmaschine spielt eine entscheidende Rolle bei der Gewährleistung der strukturellen Integrität, Präzision und Zuverlässigkeit der Maschine. Spritzgießprozess. Durch die Bereitstellung der notwendigen Unterstützung, Kraftverteilung und Stabilität tragen Zugstangen zur Herstellung hochwertiger Kunststoffteile mit gleichbleibenden Abmessungen und Eigenschaften bei. Die Auswahl der Materialien, konstruktive Überlegungen und regelmäßige Wartung sind entscheidend für die Optimierung der Zugstangenleistung und das Erreichen effizienter und zuverlässiger Spritzgießvorgänge.
