Was sind Familienformen und MUD-Systeme im Spritzguss?

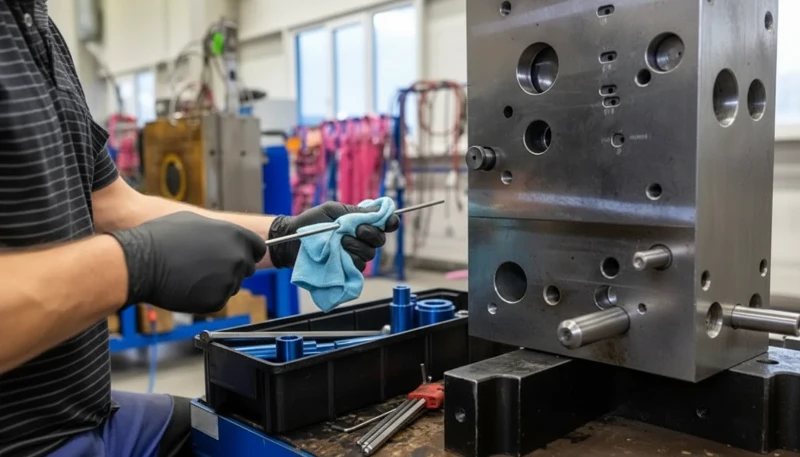

Ein Familienwerkzeug ist ein einzelner Formaufbau1 mit Kavitäten für zwei oder mehr geometrisch unterschiedliche Teile, der bei jedem Einspritzzyklus einen vollständigen Satz von Bauteilen produziert. Ein MUD-System (Master Unit Die)2 ist ein modularer Werkzeugstandard mit einem dauerhaft in der Maschine installierten H-Rahmen, in den austauschbare Einsätze eingesetzt werden; jeder Einsatz enthält Kavität und Kern für eine einzelne Teilegeometrie. In unserem Werk nutzen wir beide Architekturen regelmäßig und haben gelernt, dass die Bezeichnung „günstiger“ fast nie die ganze Geschichte erzählt.

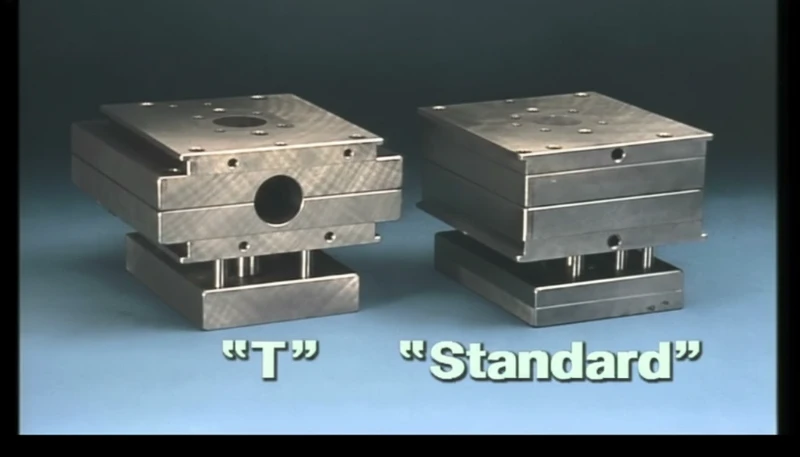

Das ursprüngliche MUD-Rahmenkonzept wurde von DME entwickelt und hat sich seitdem als Branchenstandard für Prototypenwerkzeuge und die Produktion mittlerer Serien etabliert. Ein MUD-Rahmen kann technisch zwei verschiedene Einsätze aufnehmen und damit wie ein kleines Familienwerkzeug funktionieren; die vorherrschende Strategie besteht jedoch darin, jeden Einsatz unabhängig zu betreiben, sodass für jedes Teil die vollständige Prozesskontrolle zur Verfügung steht.
Wie unterscheiden sich die Kernparameter von Familienformen und MUD-Systemen?
Die Entscheidung zwischen diesen beiden Strategien hängt von messbaren Projektparametern ab: Werkzeugkosten, Zykluszeit, Ausschussquote und Flexibilität der Terminplanung. Die folgende Tabelle fasst die üblichen industriellen Richtwerte zusammen, die wir bei der Bewertung neuer Projekte in unserem Betrieb verwenden.
| Kenngröße | Familienwerkzeug (feste Kavitäten) | MUD-System (modulare Einsätze) |
|---|---|---|
| Anfängliche Werkzeugkosten | Gering – ein Grundaufbau für alle Teile | Niedrig bis mittel – ein Rahmen + einzelne Einsätze |
| Prozesskontrolle | Schlecht – ein Fenster gilt für alle Kavitäten | Hervorragend – jeder Einsatz erhält eigene Parameter |
| Zykluszeit | Beeinträchtigt—durch den dicksten Wandbereich begrenzt | Optimiert – jedes Teil läuft mit minimaler Zykluszeit |
| Komplexität von Verteiler/Anschnitt | Hoch – künstliche Ausbalancierung erforderlich | Niedrig – Standardanschnitt je Teil |
| Produktionsplanung | Starr – gleiche Mengen aller Teile | Flexibel – beliebige Stückzahl jedes Teils fertigen |
| Ausschussrate (unterschiedliche Teile) | Hoch – ein Fehler an einem Teil führt zur Verwerfung des gesamten Schusses | Niedrig – Fehler bleiben auf den Lauf eines einzelnen Einsatzes begrenzt |
| Risiko für die Werkzeuglebensdauer | Hoch – die gesamte Form wird ausgemustert, wenn eine Kavität ausfällt | Gering – nur den verschlissenen Einsatz ersetzen |
„Familienwerkzeuge verursachen immer niedrigere Gesamtprojektkosten als MUD-Systeme.“False
Familienformen haben geringere anfängliche Werkzeugkosten. Bei unähnlichen Teilen führen jedoch Ausschussquoten von 8–15%, langsamere Zykluszeiten, die von der dicksten Wand bestimmt werden, und starre Produktionsplanung über die Projektlaufzeit regelmäßig zu höheren Stückkosten als bei Läufen mit MUD-Einsätzen.
„MUD-Systeme ermöglichen die unabhängige Prozessoptimierung für jede Teilegeometrie.“True
Da jeder Einsatz im selben MUD-Rahmen separat läuft, können Ingenieure Einspritzgeschwindigkeit, Nachdruck3 und Kühlzeit für jedes Teil ohne Kompromisse individuell einstellen — ein entscheidender Vorteil bei unterschiedlichen Wanddicken oder Fließwegen.
Warum bestimmt das rheologische Gleichgewicht die Machbarkeit eines Familienwerkzeugs?

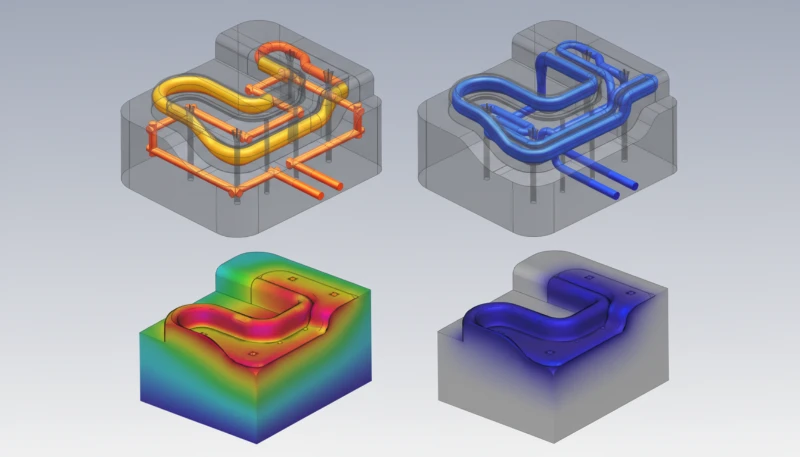

Das rheologische Gleichgewicht – also die Fähigkeit, alle Kavitäten gleichzeitig mit gleichem Druck zu füllen – ist die größte technische Herausforderung bei der Konstruktion von Familienwerkzeugen. In unserem Werk bewerten wir dies, bevor wir ein Familienwerkzeugprojekt freigeben. Weisen Teil A und Teil B unterschiedliche Fließweglängen, Wanddicken oder projizierte Flächen auf, folgt die Polymerschmelze naturgemäß dem Weg des geringsten Widerstands.
In der Praxis stehen wir vor folgendem Problem: Wenn Teil A ein dünnwandiger Steckverbinder ist (1.2 mm Wanddicke, 40 mm Fließweg) und Teil B ein dickwandiger Gehäusedeckel (3.5 mm Wanddicke, 90 mm Fließweg), ist Teil A nach etwa 0.8 Sekunden gefüllt und nachgedrückt, während Teil B erst zu 60% gefüllt ist. Um Teil B vollständig zu füllen, müssen wir den Einspritzdruck aufrechterhalten — doch dann beginnt Teil A Grat zu bilden. Senken wir den Druck zum Schutz von Teil A, wird Teil B nicht vollständig gefüllt. Es gibt kein einzelnes Prozessfenster, das beiden Anforderungen genügt.
Optimierung der Werkzeuge: Familienformen vs. MUD-Systeme
Wie unterscheidet sich die Bestandsverwaltung zwischen den beiden Strategien?
Auswirkungen auf den Bestand werden bei Werkzeugentscheidungen häufig übersehen, können unserer Erfahrung nach jedoch über die Wirtschaftlichkeit eines Projekts entscheiden. Bei einer Familienform entstehen mit jedem Schuss ein Bauteil A und ein Bauteil B. Benötigt Ihre fertige Baugruppe zwei Exemplare von Bauteil A und eines von Bauteil B, entsteht ein dauerhafter Überschuss an Bauteil A. Nach 100,000 Schüssen liegen 100,000 überschüssige Bauteile A in Behältern.
MUD-Systeme lösen dies unmittelbar. Wir planen Einsätze für Teil A ein, wenn der Bestand von Teil A niedrig ist, und Einsätze für Teil B, wenn Teil B den Engpass bildet. Nach unserer Erfahrung reduziert diese Planungsflexibilität bei Mehrkomponentenprojekten den Bestand an unfertigen Erzeugnissen gegenüber vergleichbaren Familienwerkzeugprogrammen um 30–45 %. Der MUD-Rahmen selbst bleibt eine gemeinsam genutzte Investitionsanlage; seine Kosten werden über jede Produktlinie amortisiert, die diese Rahmengröße verwendet.
Wann sollte man ein Familienwerkzeug statt MUD-Einsätzen wählen?
Familienformen sind unter bestimmten Bedingungen tatsächlich die bessere Wahl. Wir empfehlen sie, wenn folgende Kriterien gleichzeitig erfüllt sind: Die Teile besitzen ähnliche Wanddicken (innerhalb von 0.5 mm), ähnliche projizierte Flächen (innerhalb von 20%) und die Baugruppe benötigt von jeder Komponente die gleiche Stückzahl. In unserem Werk sind kleine Gehäuse für Konsumgüter — Oberschale und Unterschale —, die spiegelbildlich zueinander sind, ideale Kandidaten.
Wir bevorzugen Familienwerkzeuge auch in Prototypen- und Brückenwerkzeugphasen, wenn ein zusammengehöriger Teilesatz schnell und kostengünstig hergestellt werden soll und eine Optimierung für hohe Stückzahlen noch nicht im Vordergrund steht. Ein Familienwerkzeug aus Aluminium für die Prototypenvalidierung kann 3.000–6.000 US-Dollar kosten, gegenüber 4.000–8.000 US-Dollar für einen MUD-Stahlrahmen mit zwei separaten Einsätzen. Bei einer Validierungsserie von 500 Teilen bietet das Familienwerkzeug die niedrigeren Gesamtkosten bei vertretbarem Qualitätsrisiko.
„MUD-Systeme benötigen für jeden Einsatz eine separate Spritzgießmaschine.“False
Ein MUD-System verwendet einen einzigen H-Rahmen, der dauerhaft in einer Maschine installiert ist. Die Einsätze werden im selben Rahmen ausgetauscht — typischerweise innerhalb von 15–30 Minuten —, sodass eine Maschine alle Einsätze nacheinander bedient. Pro Einsatz ist keine zusätzliche Maschine erforderlich.
„Ein Familienwerkzeug ist eine gute Wahl, wenn die Teile eine ähnliche Geometrie aufweisen und in gleichen Mengen benötigt werden.“True
Wenn Teile übereinstimmende Wanddicken innerhalb von 0,5 mm, ähnliche projizierte Flächen und ein Stücklistenverhältnis von 1:1 aufweisen, vereinfacht eine Familienform die Logistik, beseitigt Wechselzeiten und liefert niedrigere Gesamtkosten pro Satz als der Betrieb separater Einsätze.
Welche tatsächlichen Kosten und Risikofaktoren entstehen über den Produktlebenszyklus?
Bei Entscheidungen über Mehrkavitätenwerkzeuge4 muss der gesamte Produktionslebenszyklus und nicht nur das erste Jahr berücksichtigt werden. Nach unserer Erfahrung mit Werkzeugprogrammen für Kunden aus der Automobil- und Unterhaltungselektronikbranche verändert sich die Kostenstruktur ab mehr als 250.000 Teilen erheblich.
Betrachten Sie ein Produkt, das Teil A (1,5 mm Wanddicke, 25 g) und Teil B (4,0 mm Wanddicke, 80 g) benötigt. Mit einem Familienwerkzeug beträgt die Zykluszeit 45 Sekunden, begrenzt durch die Kühlung von Teil B. Mit getrennten MUD-Einsätzen läuft Teil A mit 18 Sekunden und Teil B mit 38 Sekunden. 500.000 Schuss auf dem Familienwerkzeug beanspruchen 6.250 Maschinenstunden. 250.000 Schuss von Teil A (18 s) plus 250.000 Schuss von Teil B (38 s) über MUD beanspruchen 3.930 Maschinenstunden. Diese Differenz von 2.320 Stunden entspricht bei einem Maschinensatz von $65/Stunde zusätzlichen Fertigungskosten von $150,800 — weit mehr als die anfängliche Werkzeugeinsparung.
Wir haben außerdem festgestellt, dass sich das Risiko bei Familienwerkzeugen erhöht, wenn eine Kavität repariert oder geändert werden muss. Das gesamte Werkzeug muss aus der Produktion genommen werden, wodurch die Versorgung mit beiden Teilen beeinträchtigt wird. Mit einem MUD-System können wir den betroffenen Einsatz ausbauen und reparieren, während der andere Einsatz — und der MUD-Rahmen — weiterproduziert.
Wie sollten Sie bewerten, welches System zu Ihrem konkreten Projekt passt?
Wenn Kunden mit mehrteiligen Projekten zu uns kommen, verwenden wir in unserem Werk einen strukturierten Entscheidungsrahmen. Die Bewertung dauert 30–60 Minuten und verhindert kostspielige Werkzeugfehler, die sich nur schwer rückgängig machen lassen, sobald der Stahl bearbeitet wurde.
Schritt 1 — Prüfung der Bauteilgeometrie: Messen oder schätzen Sie die Wanddicke jedes Teils. Übersteigt das Verhältnis von maximaler zu minimaler Wanddicke über alle Teile 2:1, kennzeichnen Sie das Projekt für MUD. Schritt 2 — Prüfung des Stücklistenverhältnisses: Bestätigen Sie das Montageverhältnis. Ist es nicht für alle Teile 1:1, führt ein Familienwerkzeug dauerhaft zu Lagerüberschüssen. Schritt 3 — Bewertung der Jahresmenge: Bei insgesamt weniger als 10.000 Teilen pro Jahr kann die Wirtschaftlichkeit eines Familienwerkzeugs den Qualitätskompromiss rechtfertigen. Führen Sie oberhalb von 50.000 Teilen pro Jahr eine Lebenszykluskostenrechnung durch. Schritt 4 — Prüfung der Planungsflexibilität: Schwankt die Kundennachfrage je Teil, etwa bei einer Verdopplung von Teil A, aber nicht von Teil B, kann ein MUD-System diese Schwankung auffangen; ein Familienwerkzeug kann das nicht. Schritt 5 — Materialprüfung: Verwenden alle Teile dieselbe Kunststoffcharge, ist ein Familienwerkzeug eher geeignet. Bei unterschiedlichen Kunststoffen oder auch nur unterschiedlichen Farbmitteln für denselben Kunststoff ist MUD vorzuziehen.
Häufig gestellte Fragen
Kann ein MUD-Rahmen als Familienform betrieben werden, indem er gleichzeitig zwei verschiedene Einsätze aufnimmt?

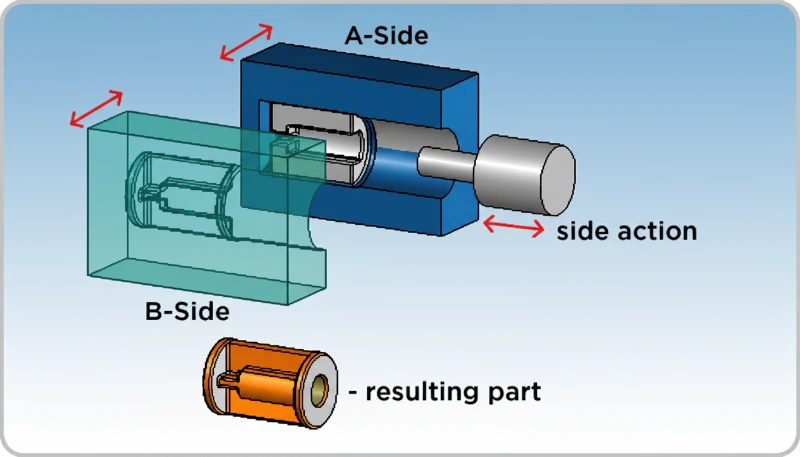

Ja, technisch ist das möglich. Ein Standard-MUD-H-Rahmen kann einen Einsatz auf der A-Seite und einen Einsatz auf der B-Seite für zwei verschiedene Teile aufnehmen und funktioniert damit identisch wie ein herkömmliches Familienwerkzeug. Dadurch entfällt jedoch der Vorteil der unabhängigen Prozesskontrolle von MUD. Wir empfehlen im Allgemeinen, Einsätze getrennt zu betreiben, sofern die Teile geometrisch nicht aufeinander abgestimmt sind.
Wie lange dauert der Wechsel eines MUD-Einsatzes im Vergleich zu einem vollständigen Formwechsel?
In unserer Fertigung wechselt ein geschulter Bediener MUD-Einsätze mit Schnellkupplungen für Wasser und standardisierter Positionierung in 15–25 Minuten. Ein herkömmlicher vollständiger Werkzeugwechsel auf einer Maschine derselben Tonnage dauert 45–90 Minuten. Bei Maschinen, die pro Schicht mehrere SKUs fertigen, summiert sich die Zeitersparnis erheblich.
Wie hoch ist der typische Kostenaufschlag für ein MUD-System gegenüber einer Familienform?
Der MUD-H-Rahmen selbst kostet je nach Größe und Material 1.500–4.000 USD. Jeder Einsatz aus P20-Stahl kostet bei Standardgeometrien 2.000–8.000 USD. Eine vergleichbare Familienform kann insgesamt 5.000–12.000 USD kosten. Die anfängliche Gesamtinvestition für das MUD-System liegt typischerweise 15–30 % höher, doch dieser Aufpreis amortisiert sich bei unterschiedlichen Teilen üblicherweise innerhalb von 12–18 Produktionsmonaten.
Können Fließhilfen und Drosseln das Problem einer unausgewogenen Füllung in Familienwerkzeugen vollständig lösen?
Teilweise. Fließhilfen und Drosseln können die Füllung bei Teilen mit moderaten Volumenunterschieden (bis zu einem Volumenverhältnis von ~3:1) ausgleichen. Darüber hinaus wird das Prozessfenster für eine stabile Produktion zu eng. Wir haben Familienwerkzeuge mit Anpassungen des Angusskanaldurchmessers um 15–25% erfolgreich ausbalanciert; Teile mit Volumenverhältnissen von 5:1 oder mehr bleiben jedoch unabhängig von der Angusskanalabstimmung problematisch.
Welche Materialien eignen sich am besten für Familienwerkzeuge und welche für MUD-Systeme?
Amorphe Harze wie ABS, PC und PS tolerieren die bei Familienwerkzeugen inhärenten größeren Prozessschwankungen besser als teilkristalline Harze wie Nylon, POM oder PP. Teilkristalline Werkstoffe weisen schärfere Übergänge zwischen Schmelze und Erstarrung auf und reagieren daher empfindlicher auf die Kompromisse beim Prozessfenster von Familienwerkzeugen. Für diese Werkstoffe bevorzugen wir bei Programmen mit mehreren Teilen ausdrücklich MUD-Einsätze.
Wie beeinflussen MUD-Werkzeuge die Lieferzeit im Vergleich zu konventionellen Familienwerkzeugen?
Die anfänglichen Lieferzeiten sind ähnlich – bei normaler Komplexität benötigen beide 4–8 Wochen. Der Vorteil des MUD-Systems zeigt sich, sobald Änderungen erforderlich sind: Die Nachbearbeitung eines einzelnen Einsatzes dauert 1–2 Wochen, während für die Änderung einer Kavität in einem konventionellen Familienwerkzeug möglicherweise das gesamte Werkzeug auf die Werkbank muss. Bei Produkten, deren Konstruktion aktiv weiterentwickelt wird, reduziert MUD die Kosten und die Dauer technischer Änderungen erheblich.
Zusammenfassung

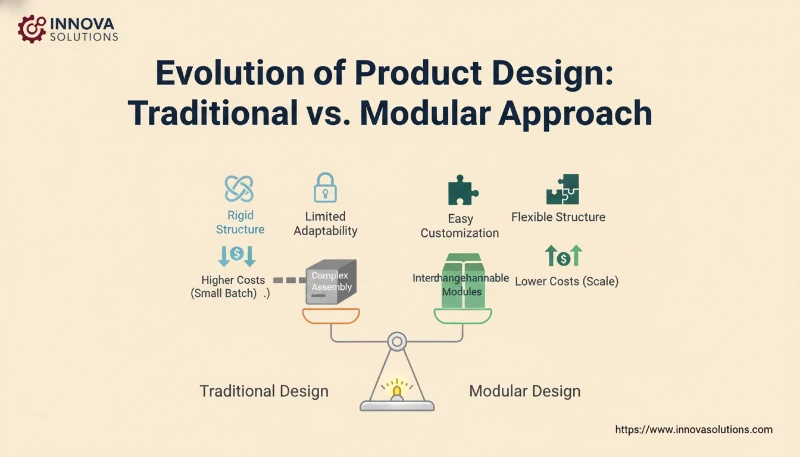

Familienwerkzeuge und MUD-Systeme sind beides bewährte und legitime Strategien zur Steuerung von Spritzgussprojekten mit mehreren Bauteilen, eignen sich jedoch für unterschiedliche Bedingungen. In unserem Werk wählen wir Familienwerkzeuge für geometrisch ähnliche Bauteile, die bei geringeren Jahresmengen in gleichen Stückzahlen benötigt werden. MUD-Systeme wählen wir für unähnliche Bauteile, ungleiche BOM-Verhältnisse und Großserienprogramme, bei denen Zykluszeit und Ausschussquote die Rentabilität unmittelbar beeinflussen.
Der häufigste Fehler, den wir beobachten, ist die Auswahl eines Familienwerkzeugs allein aufgrund des niedrigeren Werkzeugangebots, ohne die Lebenszykluskosten durch beeinträchtigte Zykluszeiten, höhere Ausschussquoten und Bestandsungleichgewichte zu berücksichtigen. Eine um 20 % höhere Werkzeuginvestition in ein MUD-System amortisiert sich bei Programmen mit mehr als 50.000 Teilen unterschiedlicher Geometrie in der Regel innerhalb eines Produktionsjahres. Rechnen Sie nach, bevor Sie den Stahl freigeben. Einen umfassenden Überblick finden Sie in unserem Komplettleitfaden für Spritzgusswerkzeuge. Einen umfassenden Überblick finden Sie in unserem Komplettleitfaden für Spritzgusswerkzeuge.
-
Ein Formaufbau (oder Werkzeugrahmen) ist die standardisierte Stahlkonstruktion, die die Formeinsätze aufnimmt und die Grundlage jedes Spritzgusswerkzeugs bildet. Standard-Formaufbauten von Anbietern wie DME oder HASCO folgen branchenüblichen Vorgaben für Plattenabmessungen und die Anordnung der Komponenten. ↩
-
Ein MUD-System (Master Unit Die) ist eine modulare Werkzeugarchitektur aus einem standardisierten H-Grundrahmen, der in der Spritzgießmaschine installiert bleibt und austauschbare Kavitäts-/Kerneinsätze aufnimmt. Der Rahmen ist ein wiederverwendbares Investitionsgut; nur die Einsätze sind teilespezifisch. ↩
-
Der Nachdruck ist der sekundäre Einspritzdruck, der nach dem Füllen der Kavität aufgebracht und in der frühen Kühlphase aufrechterhalten wird, um die Volumenschwindung auszugleichen und Einfallstellen oder Hohlräume im fertigen Teil zu vermeiden. ↩
-
Mehrkavitätenwerkzeuge bezeichnen jede Werkzeugkonfiguration, die pro Einspritzzyklus mehr als ein Teil herstellt, darunter Mehrkavitätenwerkzeuge für ein einziges Teil, Familienwerkzeuge mit unterschiedlichen Teilegeometrien und Etagenwerkzeuge, die die Ausbringung pro Zyklus vervielfachen. ↩
