I. Einleitung

Kunststoff Das Spritzgießen ist eine Fertigungstechnik zur Herstellung großer Kunststoffteile. mit komplexen Geometrien. Dabei wird Kunststoff geschmolzen und in eine Spritzgussform eingespritzt, wo er abkühlt und in der gewünschten Form erstarrt.

Die Auswahl des idealen Spritzgießen Verfahren ist für die Herstellung von Kunststoffteilen von hoher Qualität und zu wirtschaftlichen Kosten unerlässlich. Ein gut durchdachtes Spritzgießverfahren kann den Ausschuss minimieren, die Produktionszeiten im Fertigungsprozess verkürzen und die Qualität der Teile verbessern. Dieser Artikel gibt Ihnen einen umfassenden Leitfaden für die Auswahl des geeigneten Spritzgießverfahrens für Ihr Teil. Wir behandeln wichtige Faktoren, die bei der Auswahl zu berücksichtigen sind, wie man eine auf ein Bauteil zugeschnittene Spritzgießmaschine auswählt, das Trennebenen-Spritzgießen und wie man die erforderliche Maschinengröße berechnet. Am Ende werden Sie ein besseres Verständnis für Spritzgießverfahren haben und in der Lage sein, ein Verfahren auszuwählen, das alle Ihre Anforderungen erfüllt.

II. Faktoren, die bei der Wahl des Spritzgießens zu berücksichtigen sind

Die Wahl des richtigen Spritzgießen Bei der Auswahl des Produktionsverfahrens müssen verschiedene Faktoren berücksichtigt werden, die sich auf die Qualität und die Kosteneffizienz der Produktion auswirken können. Hier sind einige der wichtigen Faktoren, die zu berücksichtigen sind:

A. Auswahl des Materials

Bei der Auswahl von Kunststoffen für das Spritzgießen ist die Wahl des Materials von entscheidender Bedeutung. Es gibt eine Vielzahl von Kunststoffen, und jeder hat einzigartige Eigenschaften, die sich auf die Leistung und Ästhetik des Endprodukts auswirken können. Zu den gängigen Materialien gehören thermoplastische Kunststoffe, Acrylnitril-Butadien-Styrol (ABS) und Glasfasern - um nur einige zu nennen.

Um das richtige Kunststoffmaterial auszuwählen, muss man seine Eigenschaften kennen und wissen, wie sie sich auf Ihr Endprodukt auswirken. Zu den Faktoren, die bei dieser Auswahl zu berücksichtigen sind, gehören Festigkeit, Steifigkeit, chemische Beständigkeit, Schlagfestigkeit, Temperaturbeständigkeit und Haltbarkeit. Darüber hinaus müssen alle behördlichen Anforderungen oder Industrienormen berücksichtigt werden - insbesondere bei medizinischen Geräten.

Durch die Wahl des idealen Kunststoffs wird sichergestellt, dass Ihr Produkt den beabsichtigten Zweck erfüllt und die gewünschte Leistung und Ästhetik bietet.

B. Teil Design

Das Design der Teile ist ein entscheidender Faktor bei der Wahl des richtigen Spritzgießverfahrens. Zu den zu berücksichtigenden Faktoren gehören die Komplexität des Teils, einheitliche Wandstärke, dicke Abschnitte, dünne Wände, lebende Scharniere und andere Merkmale.

Komplexe Teile erfordern möglicherweise spezielle Werkzeuge wie Schieber oder Heber, um die gewünschte Form zu erreichen. Eine gleichmäßige Wandstärke ist wichtig, um eine gleichmäßige Abkühlung zu gewährleisten und Verformungen oder Einfallstellen zu vermeiden. Bei dicken Abschnitten kann eine längere Kühlzeit oder ein höherer Einspritzdruck zum Füllen erforderlich sein, während bei dünnen Wänden schnellere Einspritzzeiten erforderlich sein können, um Verformungen zu vermeiden.

Lebende Scharniere, die es einem Teil ermöglichen, sich zu biegen, ohne zu brechen, erfordern ein sorgfältiges Design, um sicherzustellen, dass sie wiederholtem Gebrauch standhalten, ohne zu versagen. Andere Merkmale, wie z. B. das Umspritzen oder Einspritzen, können erforderlich sein, um zusätzliche Komponenten in das Endprodukt zu integrieren.

Insgesamt ist ein gründliches Verständnis des Teiledesigns und seiner Anforderungen entscheidend für die Auswahl des richtigen Spritzgießverfahrens für die jeweilige Aufgabe.

C. Werkzeugkosten

Die Werkzeugkosten können ein wesentlicher Faktor bei den Gesamtkosten des Spritzgießens sein. Werkzeugstahl, Formdesign, Trennlinien, überschüssiges Material, Stricklinien und andere Faktoren können sich auf die Werkzeugkosten auswirken. Es ist wichtig, die anfänglichen Kosten für die Werkzeuge und die möglichen laufenden Wartungskosten zu berücksichtigen.

D. Produktionsvolumen

Bei der Auswahl eines Spritzgießverfahrens sollte das Produktionsvolumen berücksichtigt werden. Die Herstellung von Großserien erfordert spezielle Ausrüstungen und längere Vorlaufzeiten, um eine große Anzahl von Teilen zu produzieren, was zu höheren Kosten führt. Umgekehrt kann die Herstellung von Kleinserien kostensparende Lösungen bieten, aber aufgrund der erforderlichen Werkzeuge oder Einrichtungsanforderungen eine längere Vorlaufzeit erfordern.

Bei der Schätzung des Produktionsvolumens sind Faktoren wie Vorlaufzeit, Gesamtkosten und verfügbare Ressourcen zu berücksichtigen. Es ist wichtig, mit einem erfahrenen Spritzgusspartner zusammenzuarbeiten, der Empfehlungen und Lösungen anbieten kann, um die Kosten zu senken und gleichzeitig die Effizienz zu verbessern, ohne die Qualität zu beeinträchtigen.

E. Teilequalität und physikalische Eigenschaften

Im Spritzgussverfahren können hochwertige Kunststoffteile mit unterschiedlichen physikalischen Eigenschaften hergestellt werden. Bei der Auswahl des geeigneten Verfahrens ist es wichtig, die gewünschten Eigenschaften des Endprodukts zu berücksichtigen. Faktoren wie Schlagzähigkeit, Wandstärken und Einfallstellen können dessen Qualität erheblich beeinflussen.

Außerdem kann eine Nachbearbeitung erforderlich sein, um die gewünschte Oberflächenbeschaffenheit, Farbe oder andere Merkmale zu erreichen. Bei der Auswahl eines Spritzgießverfahrens sind diese Anforderungen unbedingt zu berücksichtigen.

Durch sorgfältige Abwägung der gewünschten physikalischen Eigenschaften und Nachbearbeitungsschritte können Hersteller das ideale Spritzgießverfahren auswählen, um hochwertige, auf ihre Anforderungen zugeschnittene Kunststoffteile herzustellen.

III. Auswahl einer Spritzgießmaschine für ein bestimmtes Bauteil

A. Auswahl der geeigneten Spritzgießmaschine

Auswählen einer Spritzgießen Bei der Auswahl der Maschine müssen verschiedene Faktoren berücksichtigt werden, wie z. B. die Größe der Spritzeinheit, der Einspritzdruck, die Bewegungen/Öffnungen/Überschneidungen des Werkzeugs und andere Merkmale. Diese sollten auf der Grundlage der Anforderungen an das Endprodukt ausgewählt werden.

B. Großserienfertigung

Das Spritzgießen von Großserien erfordert spezielle Maschinen, die hohe Produktionsmengen bewältigen können. Zu den gängigen Arten von Spritzgießmaschinen, die zu diesem Zweck eingesetzt werden, gehören hydraulische Maschinen, elektrische Maschinen und Hybridmaschinen, die mit Spritzgießmaschinen kombiniert werden können, um einen maximalen Ausstoß zu erzielen.

C. Einlegeformteile und Überformteile

Insert Molding und Over Molding sind zwei Techniken des Spritzgießens, die die Integration anderer Komponenten in das Endprodukt ermöglichen. Beim Insert Molding werden vor dem Einspritzen des geschmolzenen Kunststoffs andere Teile, z. B. Metallteile, in einen Formhohlraum eingelegt; beim Over Molding wird der Kunststoff über ein bestehendes Bauteil gespritzt. Für beide Verfahren sind spezielle Maschinen erforderlich.

D. Trennlinien und Anschnittstellen

Trennebenen und Anschnittpositionen sind wesentliche Faktoren, die bei der Auswahl einer Spritzgießmaschine zu berücksichtigen sind. Trennebenen bezeichnen die Stellen, an denen zwei Werkzeughälften aneinanderstoßen, was sich auf das Aussehen des fertigen Teils auswirken kann. Die Anschnittstellen bestimmen, wo der geschmolzene Kunststoff in die Kavität des Werkzeugs eintritt, was sich auf die Qualitätssicherung während der gesamten Produktion auswirkt.

Durch die sorgfältige Auswahl der idealen Spritzgießmaschine und die Berücksichtigung der spezifischen Anforderungen Ihres Endprodukts können Sie eine qualitativ hochwertige und dennoch kostengünstige Produktion sicherstellen.

IV. Berechnung der Trennebene beim Spritzgießen

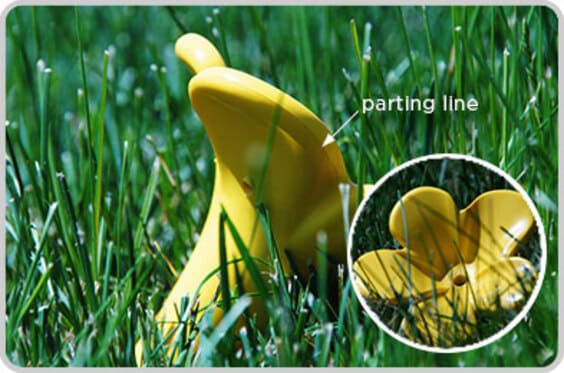

A. Definition der Trennungslinie

Eine Trennlinie ist die Linie, die zwei Hälften einer Spritzgussform trennt und die Form erzeugt, die sich aus dem Zusammenfügen der beiden Hälften ergibt. Dieser Punkt definiert, wie die beiden Hälften der Form nach ihrer Fertigstellung aussehen werden.

B. Bedeutung der Trennungslinie

Die Position der Trennebene ist sowohl für die Ästhetik als auch für die Funktion eines Spritzgussteils entscheidend. Eine schlecht platzierte Trennebene kann zu sichtbaren Defekten oder ungleichmäßiger Dicke des Endprodukts führen sowie die Produktionseffizienz und die Werkzeugkosten beeinträchtigen.

C. Bestimmung der Position der Trennungslinie

Die Bestimmung der Position einer Trennlinie ist ein wesentlicher Schritt bei der Konstruktion von Formen. Sie sollte auf der Grundlage spezifischer Anforderungen wie Teilefunktion, Ästhetik und Produktionsfreundlichkeit gewählt werden.

Bei der Festlegung der Trennungslinie sind unter anderem folgende Faktoren zu berücksichtigen:

Die Form und Größe des Teils

Die gewünschte Oberflächenbeschaffenheit des Teils

Die Platzierung von sichtbaren Merkmalen, wie Logos oder Text

Die Wandstärke der Teile

Die Einfachheit der Produktion und die Werkzeugkosten

Durch die sorgfältige Berücksichtigung dieser Faktoren kann die Trennebene an einem optimalen Ort platziert werden, der gewährleistet, dass das Endprodukt von hoher Qualität ist und alle erforderlichen Spezifikationen erfüllt.

V. Wie berechnet man, welche Größe eine Spritzgießmaschine benötigt wird?

A.Berechnung der Größe einer Spritzgießmaschine

Die Auswahl der richtigen Spritzgießmaschine ist entscheidend für die effiziente Herstellung hochwertiger Teile. Die Größe wird von mehreren Faktoren bestimmt, wie z. B. den Abmessungen und der Form des Teils, dem verwendeten Material und dem gewünschten Produktionsvolumen.

B. Bei der Berechnung der Maschinengröße zu berücksichtigende Faktoren

Bei der Auswahl der Größe eines Spritzgießen Maschine sollten mehrere Faktoren berücksichtigt werden:

Teilevolumen: Die Größe der Maschine sollte ausreichend sein, um die Größe des zu produzierenden Teils aufzunehmen. Sie können das Volumen berechnen, indem Sie die Länge, Breite und Höhe multiplizieren.

Schussgröße: Die Schussgröße einer Maschine sollte ausreichen, um genügend geschmolzenen flüssigen Kunststoff einzuspritzen, um ein Teil vollständig zu füllen. Diese Menge lässt sich berechnen, indem das Volumen des Teils je nach seiner Komplexität mit 1,5 bis 4 multipliziert wird.

Einspritzdruck: Um eine genaue Befüllung des Teils mit geschmolzenem Kunststoff zu gewährleisten, muss die Maschine über einen ausreichenden Einspritzdruck verfügen. Dieser Druck kann berechnet werden, indem das Volumen des Teils mit dem Einspritzdruck des Kunststoffs multipliziert wird.

Weitere Faktoren, die die Größe einer Maschine bestimmen können, sind die Anzahl der Kavitäten im Werkzeug, die Wandstärke des Teils und das gewünschte Produktionsvolumen.

Durch die sorgfältige Berücksichtigung dieser Elemente kann die ideale Größe der Spritzgießmaschine für eine effiziente Produktion von qualitativ hochwertigen Teilen ausgewählt werden.

VI. Schlussbemerkungen

Die Auswahl des idealen Spritzgießverfahrens und der idealen Maschine ist für die Herstellung von Kunststoffteilen entscheidend. Bei der Auswahl eines Spritzgießverfahrens sollten die Materialauswahl, das Teiledesign, die Werkzeugkosten, das Produktionsvolumen und die Qualität/physikalischen Eigenschaften der Teile berücksichtigt werden. Darüber hinaus sind die Auswahl der geeigneten Spritzgießmaschine und die Festlegung ihrer Trennlinie entscheidende Schritte für einen erfolgreichen Spritzgießprozess. Durch die sorgfältige Berücksichtigung all dieser Elemente und die Auswahl eines erfahrenen Spritzgusspartners können Hersteller hochwertige Spritzgussteile für verschiedene Branchen - einschließlich medizinischer Geräte aus Kunstharz - zu niedrigeren Kosten und mit kürzeren Vorlaufzeiten herstellen.
