成形品に適した射出成形プロセスの選び方

I.はじめに

プラスチック 射出成形は、大型のプラスチック部品を製造するために使用される製造技術である。 with complex geometries. This involves melting plastic material and injecting it into an 射出成形金型 cavity, where it cools and solidifies into the desired shape.

理想的なものを選ぶ 射出成形 射出成形工程は、高品質で経済的なプラスチック部品を生産するために不可欠です。よく設計された射出成形プロセスは、無駄を最小限に抑え、製造工程の生産時間を短縮し、部品の品質を向上させることができます。この記事では、あなたの部品に適切な射出成形プロセスを選択するための包括的なガイドを提供します。選択する際に考慮すべき重要な要素、部品に合わせた射出成形機の選択方法、パーティングライン射出成形、必要な機械のサイズを計算する方法について説明します。最後には、射出成形プロセスをよりよく理解し、すべての要件を満たすものを選択できるようになります。

II.射出成形を選択する際に考慮すべき要素

正しい選択 射出成形 このプロセスでは、生産の品質と費用対効果に影響するさまざまな要因を考慮する必要がある。以下は、考慮すべき重要な要因の一部である：

A.材料の選択

射出成形用のプラスチック材料を選択する場合、材料の選択が最も重要です。数多くのプラスチック材料があり、それぞれが最終製品の性能や美観に影響を与えるユニークな特性を持っています。一般的な選択肢としては、熱可塑性プラスチック、アクリロニトリル・ブタジエン・スチレン（ABS）、ガラス繊維などが挙げられます。

適切なプラスチック材料を選択するには、その特性を理解し、それらが最終製品にどのような影響を与えるかを理解する必要があります。この選択を行う際に考慮すべき要素には、強度、剛性、耐薬品性、耐衝撃性、耐熱性、耐久性などがあります。さらに、特に医療機器の場合は、規制要件や業界標準を考慮する必要があります。

最後に、理想的なプラスチック材料を選択することで、製品が意図された目的を満たし、望ましい性能と美観を提供することが保証されます。

B.部品設計

適切な射出成形プロセスを選択する際、部品の設計は非常に重要な検討事項です。考慮すべき要素には、部品の複雑さ、均一な肉厚、厚い部分、薄い壁、リビングヒンジ、その他の特徴などがあります。

複雑な部品は、スライドやリフターのような特殊な工具が必要な場合があります。均一な肉厚は、均一な冷却を確保し、反りやヒケを防ぐために重要である。肉厚の厚い部分は、充填のために冷却時間を長くしたり、射出圧力を高めたりする必要がある場合があり、肉厚の薄い部分は、変形を防ぐために射出時間を速くする必要がある場合があります。

部品が壊れることなく撓むことを可能にするリビング・ヒンジは、故障することなく繰り返しの使用に耐えられるよう、慎重な設計が要求される。オーバーモールディングやインサート成形など、その他の機能は、最終製品に追加部品を組み込むために必要な場合があります。

全体として、部品の設計とその要件を十分に理解することは、作業に適した射出成形プロセスを選択するために不可欠である。

C.金型費用

金型費用は、射出成形の全体的なコストに大きく影響します。工具鋼、金型設計、パーティングライン、余分な材料、ニットライン、およびその他の要因は、金型費用に影響を与える可能性があります。金型の初期費用と、継続的なメンテナンス費用の可能性を考慮することが重要です。

D.生産量

射出成形プロセスを選択する際には、生産量を考慮する必要がある。大量生産では、大量の部品を生産するために特殊な設備と長いリードタイムが必要となり、コストアップにつながります。逆に、少量生産はコスト削減の解決策を提供するかもしれないが、必要な金型やセットアップ要件のために長いリードタイムを必要とするかもしれない。

生産量を見積もる際、考慮すべき要素にはリードタイム、全体的なコスト、利用可能なリソースが含まれます。品質を犠牲にすることなく、効率性を向上させながら費用を削減するための提案やソリューションを提供できる経験豊富な射出成形パートナーと協力することが不可欠です。

E.部品の品質と物理的特性

射出成形は、様々な物理的特性を持つ高品質のプラスチック部品を製造することができます。適切なプロセスを選択する際には、最終製品に求められる品質を考慮することが不可欠です。耐衝撃性、肉厚、ヒケなどの要素は、その品質に大きく影響します。

さらに、希望する表面仕上げ、色、その他の特徴を実現するために後加工が必要になる場合もあります。射出成形プロセスを選択する際には、これらの要件を考慮することが不可欠です。

希望する物理的特性と後処理工程を注意深く検討することで、メーカーは理想的な射出成形プロセスを選択し、要件に合わせた高品質のプラスチック部品を製造することができる。

III.特定のコンポーネントのための射出成形機の選択

A.適切な射出成形機の選択

選択 射出成形 射出成形機には、射出装置のサイズ、射出圧力、金型の移動／開閉、その他の機能など、さまざまな要素を考慮する必要がある。これらは、最終製品にどのような要件が存在するかに基づいて選択されるべきである。

B.大量生産

大量射出成形には、大量生産に対応できる特殊な機械が必要である。この目的のために使用される一般的な射出成形機の種類には、油圧式成形機、電動式成形機、ハイブリッド成形機などがあり、射出成形機と組み合わせて最大限の生産量を達成することができます。

C.インサート成形とオーバーモールディング

インサート成形とオーバーモールド成形は、射出成形で使われる2つの技法で、他の部品を最終製品に組み込むことを可能にする。インサート成形は、溶融プラスチックを射出する前に、金型キャビティに金属部品などの他のアイテムを挿入することであり、オーバー成形は、既存のコンポーネントの上にプラスチックを射出することである。どちらの工程も専用の機械が必要である。

D.パーティングラインとゲートの位置

パーティングラインとゲートの位置は、射出成形機を選ぶ際に考慮すべき重要な要素です。パーティングラインとは、2つの金型が合わさる部分のことで、成形品の外観に影響を与えます。ゲートの位置は、溶けたプラスチックが金型のキャビティに入る位置を決定し、生産全体の品質保証に影響を与えます。

理想的な射出成形機を慎重に選択し、最終製品の具体的な要件を考慮することで、高品質でありながら費用対効果の高い生産を実現できます。

IV.パーティングラインの計算 射出成形

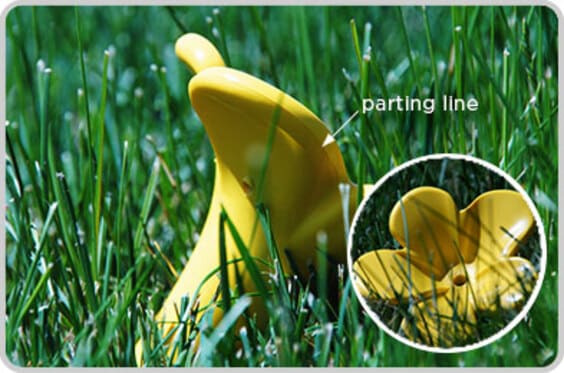

A.パーティングラインの定義

パーティングラインとは、射出成形金型の2つの半分を分割する線のことで、2つの金型を接合することで得られる形状を作り出します。このポイントによって、それぞれの金型の半分が完成した後の形が決まります。

B.パーティングラインの重要性

パーティングラインの位置は、射出成形品の美観と機能の両方にとって極めて重要です。パーティングラインの位置が悪いと、最終製品に目に見える欠陥や不均一な厚みが生じ、生産効率や金型コストにも影響します。

C.パーティングラインの位置の決定

パーティングラインの位置を決定することは、金型設計において不可欠なステップです。部品の機能、美観、製造の容易さなど、特定の要件に基づいて選択する必要があります。

パーティングラインの位置を決める際に考慮すべき要素には、以下のようなものがある：

部品の形状とサイズ

希望する部品の表面仕上げ

ロゴやテキストなど、目に見える特徴の配置

部品壁の厚さ

製造の容易さと金型費用

これらの要素を注意深く考慮することで、パーティングラインを最適な位置に配置することができ、最終製品が高品質で、要求される仕様をすべて満たすことが保証される。

V.どのサイズの射出成形機が必要かを計算する方法

A.射出成形機のサイズの計算

高品質の部品を効率的に生産するためには、適切な射出成形機を選択することが不可欠です。サイズは、部品の寸法や形状、使用する材料、希望する生産量など、いくつかの要因によって決まります。

B.機械のサイズを計算する際に考慮すべき要素

のサイズを選択する場合 射出成形 マシンは、いくつかの要素を考慮する必要がある：

部品量：機械の大きさは、生産する部品の大きさに十分対応できるものでなければならない。部品の体積は、長さ、幅、高さを掛け合わせることで計算できる。

ショットサイズ：成形機のショットサイズは、溶融した液状プラスチックを成形品に完全に充填するのに十分な量でなければなりません。この量は、部品の体積に複雑さに応じて1.5～4倍することで計算できます。

射出圧力：溶融プラスチックを部品に正確に充填するには、機械に十分な射出圧力が必要です。この圧力は、部品の体積にそのプラスチック材料の射出圧力をかけることで計算できます。

機械のサイズを決定するその他の要因には、金型のキャビティ数、部品の肉厚、希望する生産量が含まれる。

これらの要素を注意深く考慮することで、高品質の部品を効率的に生産するための理想的なサイズの射出成形機を選択することができます。

VI.結びの言葉

理想的な射出成形プロセスと射出成形機を選択することは、プラスチック部品の製造において非常に重要です。射出成形プロセスを選択する際には、材料の選択、部品のデザイン、金型費用、生産量、部品の品質や物理的特性などを考慮する必要があります。さらに、適切な射出成形機を選択し、そのパーティングラインを確立することは、射出成形プロセスを成功させるための重要なステップです。これらの要素を慎重に考慮し、経験豊富な射出成形パートナーを選択することで、メーカーはプラスチック樹脂医療機器を含む様々な産業向けの高品質の射出成形部品を、より低いコストと短いリードタイムで生産することができます。
