Insert Molding ist ein fortschrittliches Spritzgießverfahren, bei dem Metall oder andere Materialien in die Form eingelegt werden, bevor der Kunststoff eingespritzt wird, wodurch eine starke Verbindung zwischen den Materialien entsteht.

Beim Insert Molding werden Metall- oder andere Einsätze mit Kunststoff kombiniert, indem Kunststoff um die Einsätze gespritzt wird. Dieses Verfahren wird häufig in der Automobil-, Elektronik- und Medizintechnik eingesetzt, da es die Haltbarkeit erhöht und die Montagekosten senkt.

Wenn Sie die Feinheiten des Insert Molding verstehen, können Sie das beste Verfahren für Ihre Produkte wählen und sowohl die Festigkeit als auch die Kosteneffizienz verbessern. Erfahren Sie mehr darüber, wie das Insert Molding Ihre Produktion optimieren kann.

Was ist das Grundprinzip des Insert Molding?

Beim Spritzgießen werden Metalle oder andere Materialien mit Kunststoffen kombiniert, so dass starke, multifunktionale Teile in einem einzigen Gussverfahren entstehen. Dieses Verfahren wird häufig in Branchen wie der Automobil- und Elektronikindustrie eingesetzt.

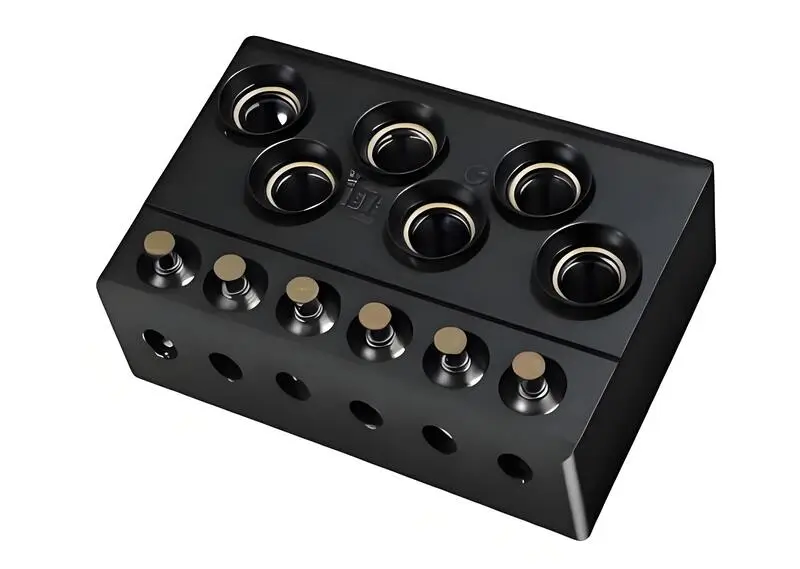

Beim Insert Molding wird ein vorgeformter Einsatz (z. B. aus Metall) in eine Form gelegt und dann mit Kunststoff umspritzt. So entsteht ein einzelnes, integriertes Teil. Dieses Verfahren wird häufig für die Herstellung langlebiger, komplexer Komponenten wie elektrische Steckverbinder und Automobilteile verwendet.

Vorbereitung des Einsatzes

Der vorgeformte Einsatz wird gereinigt, um sicherzustellen, dass er sich mit dem Kunststoff verbinden kann, und er wird einer Oberflächenbehandlung unterzogen. Zu den üblichen Oberflächenbehandlungsmethoden gehören Beschichten, Sandstrahlen und Oxidieren.

Vorbereitung der Form

Sie wird in der vorgeschriebenen Position in der Form gehalten, um sicherzustellen, dass sie sich während des Prozesses nicht bewegt. Einspritzvorgang¹ und ordnungsgemäß gesichert ist. Die Konstruktion der Form muss präzise sein, um zu vermeiden, dass der Einsatz beim Einspritzen beschädigt oder unnötig verschoben wird.

Spritzgießen

Das Kunststoffmaterial schmilzt und wird dann in die Form gespritzt, wo es den Einsatz umgibt. Daher müssen Temperatur, Druck und Einspritzgeschwindigkeit effektiv gesteuert werden, damit sich das Kunststoffmaterial gleichmäßig über den Einsatz verteilt und die gewünschte Form entsteht.

Kühlung und Entformung

Nach der Herstellung des Kunststoffs kühlt dieser ab und verfestigt sich im Formhohlraum, woraufhin die Form geöffnet und das fertige Teil ausgestoßen wird. Besondere Aufmerksamkeit sollte der Abkühlungsgeschwindigkeit und -zeit gewidmet werden, da dies zu Problemen führen kann, wie zum Beispiel Schären² oder Schrumpfung³.

Was sind die Vorteile des Insert Molding?

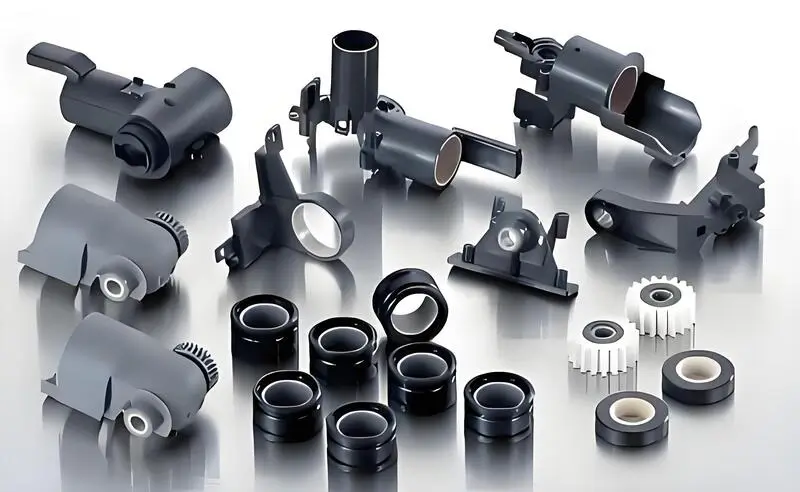

Beim Spritzgießen werden Metalle oder andere Materialien in Kunststoffteile integriert, wodurch Haltbarkeit und Präzision gewährleistet werden. Dieses Verfahren wird häufig in Branchen wie der Automobilindustrie, der Elektronik und der Medizintechnik eingesetzt.

Beim Insert Molding werden mehrere Materialien in einem Teil kombiniert, was die Festigkeit erhöht und die Montagekosten senkt. Außerdem bietet es eine hervorragende Präzision und ist daher ideal für komplexe Konstruktionen in der Automobil-, Elektronik- und Medizinbranche.

Verbesserte Teilefestigkeit

Einsätze aus Metall oder einem anderen Werkstoff mit höherer Festigkeit sind in der Regel sinnvoll, um die Härte und Zähigkeit der Kunststoffteile zu erhöhen. Dies gilt umso mehr für Bauteile, die im Betrieb belastet werden oder Spannungen ausgesetzt sind.

Reduzierte Montageschritte

Der Hohlraum und das Kunststoffteil, das den Einsatz enthält, können den Montageprozess nach dem herkömmlichen Spritzgussverfahren überflüssig machen, wodurch Kosten und Zeit gespart werden.

Erhöhte Funktionalität

Durch das Einspritzgießen lassen sich Produkte mit verbesserten Zusatzfunktionen wie Leitfähigkeit, Verschleißfestigkeit und Korrosionsbeständigkeit herstellen. Zum Beispiel bei elektronischen Produkten, Metalleinlagen⁴ können zur Herstellung von elektrischem Kontakt und Abschirmung verwendet werden.

Flexibilität bei der Gestaltung

Im Hinblick auf die Schaffung verschiedener Strukturen ermöglicht das Insert Molding die Herstellung komplexer Strukturen und bietet eine bessere Nutzung der Designfreiheit, um andere innovative Designs zu erfüllen. Durch die Optimierung des Werkzeugdesigns können Bauteile mit komplexen Geometrien und integrierten Funktionalitäten hergestellt werden.

Was sind die Anwendungsbereiche des Insert Molding?

Das Spritzgießen wird in Branchen wie der Automobilindustrie, der Elektronik, der Medizintechnik und der Konsumgüterindustrie eingesetzt. Es ermöglicht die Integration von Metall oder anderen Materialien in Kunststoffteile und sorgt für eine verbesserte Funktionalität und Haltbarkeit.

Insert Molding wird häufig in der Automobil-, Elektronik- und Medizintechnik eingesetzt. Es ermöglicht das Einfügen von Metallkomponenten in Kunststoffteile und sorgt für Festigkeit, Leitfähigkeit und andere wichtige Eigenschaften.

Autoindustrie

Das Spritzgießen von Einlegeteilen ist in der Automobilbranche weit verbreitet und wird zur Herstellung von robusten Teilen wie Scheinwerfern, Armaturenbrettern und Türgriffen verwendet. Insert Molding verbessert nicht nur die Festigkeit und Haltbarkeit von Automobilteilen, sondern verringert auch das Gewicht des Fahrzeugs und verbessert so die Kraftstoffeffizienz.

Elektronikindustrie

Mit dem Insert-Molding-Verfahren können Steckverbinder und Schalter, Sensorkörper und eine Vielzahl anderer komplexer, aber präzisionsgefertigter Teile hergestellt werden, bei denen Zuverlässigkeit eine Priorität ist. Das Insert-Molding-Verfahren für elektronische Produkte macht die Montage nach dem Spritzgießen überflüssig und verbessert gleichzeitig die Produktkonsistenz und Zuverlässigkeit.

Medizinische Industrie

Im Spritzgussverfahren können Gehäuse für medizinische Instrumente, Instrumente für den Einsatzort und andere Elemente mit hohen Hygiene- und Qualitätsanforderungen hergestellt werden. Die Anwendung des Insert Molding in der medizinischen Industrie schützt das Endprodukt vor Umweltgefahren und erhöht die Festigkeit der hergestellten Geräte, um anspruchsvolle Funktionen wie Sensoren und kleine, komplizierte Diagnoseinstrumente unterzubringen.

Konsumgüterindustrie

Insert Molding kann zur Herstellung von Materialien mit einer langen Lebensdauer verwendet werden, wie z. B. Werkzeuggehäuse und Haushaltsgeräte. Insert Molding kann bei Konsumgütern für ästhetisches Styling und umfassende funktionale Verbesserungen sorgen und damit die Wettbewerbsfähigkeit der Produkte verbessern.

Was sind die technischen Aspekte des Insert Molding?

Beim Spritzgießen mit Einlegeteilen wird das Kunststoffspritzgießen mit dem Einlegen vorgefertigter Komponenten (z. B. Metallteile) kombiniert, was eine kostengünstige Möglichkeit zur Herstellung haltbarer Produkte aus mehreren Materialien darstellt.

Beim Insert Molding wird vor dem Einspritzen ein Einsatz in den Formhohlraum eingebracht, so dass der Kunststoff um den Einsatz herumfließen kann. Das Verfahren erhöht die Festigkeit und Funktionalität der Teile und wird häufig in der Automobil-, Elektronik- und Medizinbranche eingesetzt.

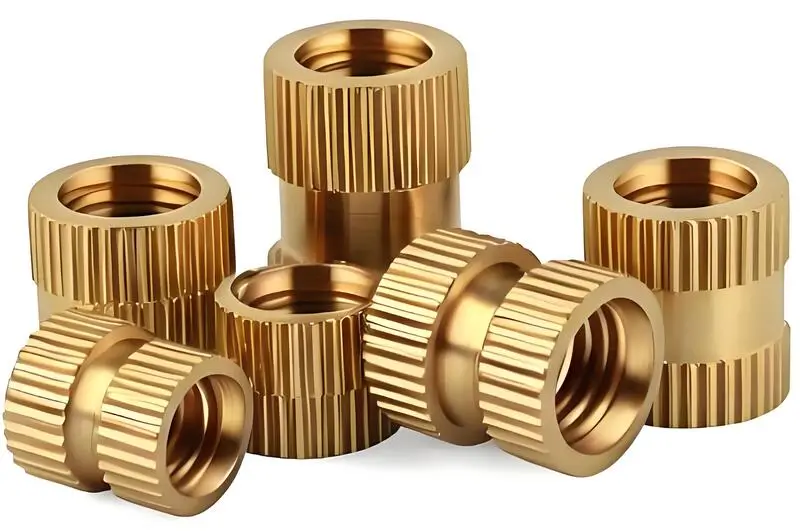

Auswahl des Einsatzmaterials

Je nach der Notwendigkeit der Verbindung mit dem Kunststoff, der erforderlichen Festigkeit und der Umgebung, in der es verwendet werden soll, muss das Material für die Einlage ausgewählt werden. Es gibt eine Reihe von Varianten, die als Einlagematerial verwendet werden, darunter Stahl, Aluminium, Keramik und Glasfasern.

Oberflächenbehandlung

Die Oberfläche der Wendeschneidplatte sollte sauber sein und behandelt werden, und einige Verfahren wie das Beschichten und Schleifen erhöhen die Haftfestigkeit der Wendeschneidplatte am Kunststoffmaterial. Die Beschichtung beeinflusst sowohl die Haftfestigkeit als auch, was noch wichtiger ist, das Aussehen und die Funktionalität des Endprodukts.

Formenbau

Die Form muss so konstruiert sein, dass sie sich während des Einspritzens nicht bewegt, und die Form muss auch die Wärmeausdehnung des Einsatzes und das Fließen des Kunststoffs berücksichtigen. Die Präzision und Stabilität der Formgestaltung wirken sich direkt auf die Qualität des Produkts aus.

Steuerung der Einspritzparameter

Beim Einspritzen sind Temperatur, Druck und Einspritzgeschwindigkeit von entscheidender Bedeutung, um Formfehler zu vermeiden, die die Funktionalität des Produkts beeinträchtigen könnten. Die Einspritzparameter haben nicht nur Einfluss auf das äußere Erscheinungsbild des Produkts und seine Abmessungen, sondern auch auf die innere Struktur und seine Eigenschaften.

Was ist die Qualitätskontrolle beim Spritzgießen von Einlegeteilen?

Die Qualitätskontrolle beim Spritzgießen von Einlegeteilen gewährleistet präzise, fehlerfreie Teile, indem sie jede Phase des Prozesses überwacht, von der Materialauswahl bis zur Endkontrolle.

Die Qualitätskontrolle beim Spritzgießen von Einlegeteilen umfasst die Prüfung der Einlegeteilplatzierung, der Werkzeugkonstruktion, der Materialkompatibilität und der Teilekonsistenz. Zu den wichtigsten Schritten gehören Sichtkontrollen, Messungen und die Prüfung auf Fehler wie kurze Schüsse oder Verformungen.

Prüfung von Rohstoffen

Führen Sie eine strenge Qualitätskontrolle der Einsätze sowie der Kunststoffmaterialien hinsichtlich der Analyse der Zusammensetzung durch und prüfen Sie die physikalischen Eigenschaften des Materials, um die geforderte Qualität zu erreichen.

Wartung von Schimmelpilzen

Die Wartung und ordnungsgemäße Pflege der Formen trägt dazu bei, die Genauigkeit und Funktionalität der Formen zu erhalten, damit die Qualität der Produkte nicht durch schlechte Formen beeinträchtigt wird.

Prozessüberwachung

Abhängig von den überwachten Parametern, zu denen u. a. Temperatur, Druck und Durchfluss während der Einspritzung gehören, werden Sensoren und Datenerfassungssysteme eingesetzt, um Anomalien zu erkennen und zu korrigieren.

Produktprüfung

Führen Sie eine vollständige Qualitätskontrolle der fertigen Spritzgussteile durch, um die Sichtbarkeit, die Abmessungen und die physikalischen Eigenschaften zu überprüfen, um die Design- und Leistungsmerkmale zu erfüllen.

Was sind die Herausforderungen und Lösungen beim Insert Molding?

Beim Insert Molding werden die Einsätze vor dem Einspritzen in eine Form eingelegt. Diese Methode ist für die Herstellung langlebiger Teile beliebt, birgt aber auch Herausforderungen wie Ausrichtung und Materialkompatibilität.

Zu den Herausforderungen beim Spritzgießen von Einlegeteilen gehören Fehlausrichtungen der Einlegeteile, uneinheitliche Materialverbindungen und komplexe Werkzeugkonstruktionen. Die Lösungen umfassen eine präzise Platzierung der Einsätze, die richtige Materialauswahl und optimierte Werkzeugkonstruktionen zur Verbesserung von Effizienz und Qualität.

Befestigung und Positionierung der Einsätze

Einsätze können sich aufgrund des Einspritzdrucks verschieben oder verziehen oder sich durch die Hitze während des Einspritzvorgangs ausbeulen. Zu den Lösungen gehören die weitere Verbesserung des Werkzeugdesigns, die Hinzufügung von Befestigungsmitteln für den Einsatz und die besten Einstellungen des Einspritzverfahrens, die die Bewegung des Einsatzes verringern.

Haftfestigkeit zwischen Einlage und Kunststoff

Wenn die Haftfestigkeit zwischen der Einlage und dem Kunststoff gering ist, versagt das Bauteil vorzeitig. Es gibt mehrere Möglichkeiten, die Haftfestigkeit zu verbessern, nämlich durch die Wahl der richtigen Art der Einlage und/oder durch eine Oberflächenbehandlung.

Komplexe Geometrien formen

Bei Teilen mit komplexen Formen oder kundenspezifischen Anpassungen kann es beim Insert Molding zu Problemen wie schlechter Füllung und schlechter Kühlung kommen. Optimierung der Werkzeugkonstruktion und Parameter des Spritzgießprozesses⁵ kann das Fließen des Kunststoffs und seine Abkühlung verbessern.

Produktionskosten

Ein großer Nachteil des Insert Molding sind die relativ hohen Anlaufkosten für die Form, insbesondere bei kleinen Produktionsserien. Es gibt mehrere Möglichkeiten, die Produktionskosten zu minimieren, z. B. durch den Einsatz von Mehrfachwerkzeugen, die stärkere Automatisierung der Verarbeitungsanlagen und die Minimierung der Produktionskosten.

Was ist der Unterschied zwischen Insert Molding und traditionellem Spritzgießen?

Sowohl das Spritzgießen als auch das traditionelle Spritzgießen sind in der Fertigung weit verbreitet, unterscheiden sich aber in der Art und Weise, wie die Komponenten in die Kunststoffteile integriert werden.

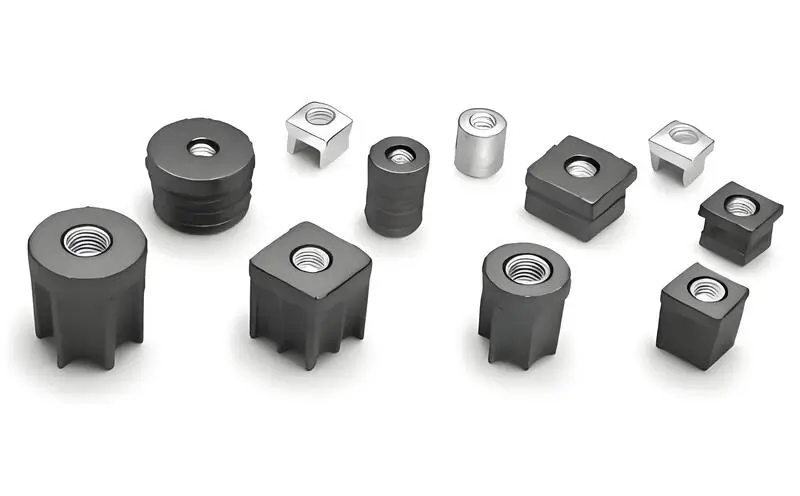

Beim Insert Molding werden Metall oder andere Materialien in eine Form eingelegt, bevor Kunststoff eingespritzt wird, während beim herkömmlichen Spritzgießen einfach Kunststoff in eine Form gespritzt wird. Beim Insert Molding können komplexe Teile in einem Schritt zusammengesetzt werden, was Kosten und Produktionszeit reduziert.

Prozessablauf

Insert Molding:

• Setzen Sie den vorgeformten Einsatz in die Form ein und vergewissern Sie sich dann, dass er fest sitzt.
• Wenn die Form vorbereitet ist, spritzen Sie geschmolzenes Kunststoffmaterial in die Form und lassen das Material erstarren, während Sie den Einsatz einschließen und das Teil erstellen.
• Kühl und entformen⁶ um das fertige Teil zu entfernen.

Traditionelles Spritzgießen:

• Spritzen Sie geschmolzenes Kunststoffmaterial in die Form, um den Hohlraum zu füllen.
• Der Kunststoff kühlt ab und verfestigt sich, um das Teil herzustellen.
• Abkühlen lassen und entformen, um das fertige Teil zu erhalten.

Anwendungsbereich

• Insert Molding: Hauptsächlich verwendet für die Herstellung von hochfesten, zähen und vielseitig verwendbaren Strukturteilen, Hardware, mobilen Geräten für die Automobilindustrie, elektronischen Produkten und Gesundheitsprodukten.
• Konventionelles Spritzgießen: Wird hauptsächlich für die Herstellung verschiedener Kunststoffprodukte verwendet, darunter Verpackungsmaterial, Haushaltsgeräte und andere langlebige und nicht langlebige Konsumgüter.

Vorteile

Insert Molding:

• Stärkt die Teile und die Langlebigkeit.

• Ermöglicht die Integration von Multifunktionen, wodurch die Anzahl der Montageschritte verringert wird.

• Bietet mehr Flexibilität bei der Gestaltung.

  Traditionelles Spritzgießen:

• Ausgereiftes Verfahren mit einem breiten Spektrum an Anwendungen.

• Hohes Produktionsniveau, geeignet für die Massenproduktion.

• Relativ niedrige Kosten.

Herausforderungen

Insert Molding:

• Probleme beim Klemmen und Positionieren von Einsätzen.

• Erfordernis einer hohen Haftfestigkeit zwischen dem Einsatz und dem Kunststoff.

• Höhere Komplexität des Werkstücks und dementsprechend höherer Anteil an Materialeinführung und mehr Nähe und höhere Präzision der Werkstückkanten.

  Traditionelles Spritzgießen:

• Begrenzte Festigkeit und Haltbarkeit der Teile.

• Erfordert weitere Montageschritte, was die Produktionskosten erhöht.

• Relativ geringe Gestaltungsfreiheit.

Welche Industrienormen und Spezifikationen gibt es für Insert Molding?

Beim Spritzgießen werden Metall oder andere Materialien in Kunststoffteile integriert, was eine hohe Haltbarkeit und Designflexibilität ermöglicht. Es ist unverzichtbar für Anwendungen, bei denen Stärke und Komplexität gefragt sind.

Die Industrienormen für das Spritzgießen von Einlegeteilen legen Wert auf eine präzise Kontrolle von Temperatur, Druck und Materialkompatibilität. Die Spezifikationen umfassen die Konstruktion der Form, die Toleranzgrenzen und die Einlegeverfahren. Zu den wichtigsten Vorteilen gehören stabilere Teile und geringere Montagekosten.

ISO 9001

Norm für das Qualitätsmanagementsystem. Es handelt sich um ein operatives Instrument zur Verbesserung des Qualitätsmanagementprozesses für das Spritzgießen von Einlegeteilen.

ISO 14001

EMAS ist eine Norm für Umweltmanagementsysteme, die die Verwirklichung und Aufrechterhaltung des Umweltschutzes im gesamten Produktionsprozess erleichtern soll.

ISO 13485

Norm für medizinische Geräte, nützlich für die Spritzgussunternehmen, die medizinische Geräte herstellen.

IATF 16949

Eine Qualitätsmanagementnorm für die Automobilindustrie, die sich auf Spritzgießbetriebe zur Herstellung von Automobilteilen bezieht.

Diese Normen umfassen Qualitäts-, Umwelt-, Gesundheits- und Sicherheitsmanagementstandards, die den Unternehmen dabei helfen, eine effiziente, sichere und nachhaltige Produktion im Spritzgussverfahren zu erreichen.

Schlussfolgerung

Als eine Art fortschrittliches Herstellungsverfahren hat das Einlegeteil-Spritzgießverfahren viele Vorteile und eine breite Anwendungsperspektive. Durch die Auswahl der richtigen Einsatzmaterialien, die optimale Gestaltung der Form und die korrekte Steuerung der Einspritzparameter ist es möglich, hochwertige und leistungsstarke Multilob-Komponenten herzustellen.

Da die technologische Welt immer weiter fortschreitet und die Marktbedürfnisse immer spezieller werden, wird das Spritzgießen in noch mehr Sektoren eingesetzt werden, was die verarbeitende Industrie auf ein effizienteres, intelligenteres und nachhaltigeres Niveau hebt. Für die Unternehmen wird das Verständnis und die Anwendung dieser Technologie mehr Chancen und Macht im Wettbewerb um Marktanteile bedeuten.
