1. Gestaltung von Kunststofferzeugnissen
Die Wanddicke von Kunststofferzeugnissen ist ein wesentlicher Faktor bei der Bestimmung der Kühlzeit. In der Regel benötigen dickere Produkte mehr als die doppelte Kühlzeit im Vergleich zu ihren dünneren Gegenstücken; diese Beziehung folgt einem Potenzgesetz von 1,6 in Bezug auf den Durchmesser des größten Fließkanals im Inneren jedes Kunststoffartikels.
2. Formwerkstoff
Der Werkzeugwerkstoff spielt eine entscheidende Rolle dabei, Spritzgussteile angemessen und effizient zu kühlen. Die Wärmeleitfähigkeit der Komponenten einschließlich Kern, Kavitätswerkstoff und Grundplatte muss optimiert werden, damit in den Produktionsläufen die höchstmögliche Wärmeübertragung erreicht wird und die Zykluszeiten niedrig bleiben.
3. Methode der Kühlung
Das Spritzgießen ist ein Verfahren, bei dem das verwendete Kühlsystem eine wichtige Rolle dabei spielt, wie schnell die Wärme aus dem Material und der Kavität abgeführt werden kann.
Bei der Konstruktion von Spritzgießwerkzeugen werden üblicherweise Kanäle für Wasser, Luft oder Öl als Kühlmittel vorgesehen; fortschrittlichere Systeme, etwa kryogene Systeme, können jedoch eine noch höhere Effizienz und bessere Kühlergebnisse bieten.
Zwar sind alle drei Optionen je nach Anwendungsbedarf praktikabel, doch müssen die Hersteller sorgfältig abwägen, welcher Typ ihren Anforderungen am besten gerecht wird, bevor sie weitere Schritte unternehmen.

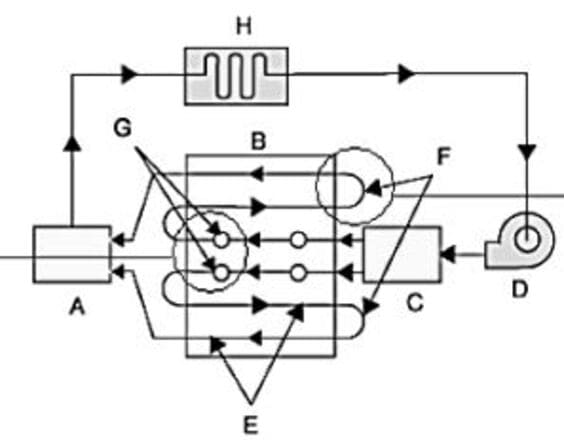

4. Konfiguration der Kühlwasserleitung
Ein wirksames Kühlsystem ist für erfolgreiche Spritzgießergebnisse unverzichtbar. Dies lässt sich durch eine optimierte Rohranordnung erreichen – je näher die Rohre an der Kavität liegen und je größer ihr Durchmesser und ihre Anzahl sind, desto kürzer sind die Abkühlzeiten.
5. Kühlmittelfluss
Um die Effizienz der Kühlung zu maximieren, ist eine turbulente Strömung der Wasserversorgung entscheidend. Je höher die Durchflussmenge, desto effektiver kann die Wärmekonvektion unerwünschte Wärmeenergie abführen.
6. Art des Kühlmittels
Die Wärmeübertragungswirkung des Spritzgießwerkzeugs hängt eng mit der Viskosität und Wärmeleitfähigkeit seines Kühlmittels zusammen. Eine geringere Viskosität verbessert die thermischen Eigenschaften und damit die Kühlleistung von Werkzeugen, die bei niedrigeren Temperaturen betrieben werden.

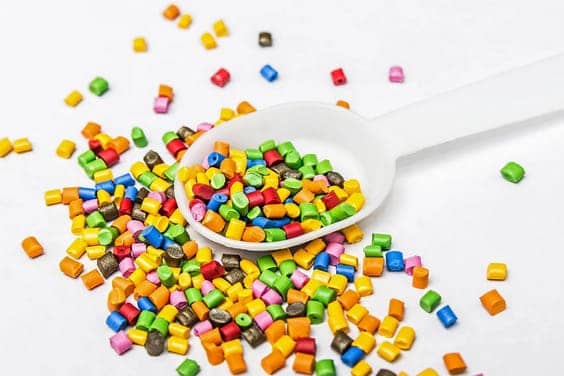

7. Auswahl der Kunststoffe
Kunststoffe spielen eine wichtige Rolle bei der Regulierung der Temperatur in einer bestimmten Umgebung. Indem sie die Wärme aus wärmeren Bereichen aufnehmen, können Kunststoffe dazu beitragen, sie schnell in kühlere Räume abzuleiten und so die Wärmekontrolle und Energieeffizienz zu verbessern.
Bei der Auswahl von Kunststoffen sollten deren spezifischer Wärme- und Wärmeleitfähigkeits-Koeffizient berücksichtigt werden, da sie einen großen Einfluss auf die Fähigkeit haben, schnell abzukühlen - das macht sie so viel leistungsfähiger!
8. Einstellung der Verarbeitungsparameter
Eine Erhöhung der Materialtemperatur ermöglicht eine höhere Werkzeugtemperatur für eine bessere Effizienz, und die daraus resultierende niedrigere Ausstoßtemperatur erfordert mehr Zeit für die Kühlung; optimieren Sie Ihre Maschinenzykluszeiten mit dieser Erkenntnis.
9. Konstruktionsregeln für das Kühlsystem
Um die Effizienz zu maximieren, wurde das Kühlsystem so konzipiert, dass eine gleichmäßige und schnelle Temperaturregelung gewährleistet ist. Auch die Verarbeitungslöcher wurden sorgfältig mit Standardgrößen konstruiert, um die Herstellung und Montage zu erleichtern.
10. Auslegungsparameter für das Kühlsystem
Bei der Konstruktion von Spritzgießwerkzeugen bestimmen Wanddicke und Volumen des Kunststoffteils zahlreiche Parameter wie Lage, Größe und Art der Kühlbohrungen – mit dem Ziel, ein ideales Gleichgewicht zwischen Festigkeit/Genauigkeit und Oberflächengüte/Schwindung zu erreichen.
Wenn eine höhere Leistung in Bezug auf Festigkeit oder Genauigkeit gewünscht wird, können Änderungen vorgenommen werden, die zu größeren Oberflächenfehlern oder Schrumpfungsgraden führen können.
Die Regelung der Abkühlgeschwindigkeit beim Spritzgießen ist entscheidend, um eine glatte Oberfläche und eine minimale Schwindung der Bauteile zu erzielen.
Um dieses Ziel zu erreichen, können verschiedene Methoden eingesetzt werden, z. B. die Verringerung des Wärmeeintrags oder die Änderung der Teilegeometrie. Wenn diese Modifikationen in geeigneter Weise umgesetzt werden, können Hersteller und Konstrukteure einen Vorteil gegenüber den Standardverfahren zur Herstellung von Teilen erzielen.
1) Die Verwendung von Wärmesperren
Dazu zählen beispielsweise Dämmstoffe oder gekühlte Kerne, die die Wärmeübertragung vom Werkstoff auf den Formhohlraum des Spritzgusswerkzeugs verlangsamen.
2) Die Verwendung von unterschiedlichen Werkzeugtemperaturen
Dabei werden verschiedene Abschnitte der Form auf unterschiedlichen Temperaturen gehalten, um eine gleichmäßige Abkühlung des gesamten Teils zu erreichen.
Schlussfolgerung
Das Spritzgießen ist ein komplexer Prozess, bei dem die Abkühlgeschwindigkeit verschiedene Aspekte des fertigen Teils beeinflusst.
Wer versteht, wie Werkstoffzusammensetzung, Größe und Komplexität des Spritzgusswerkzeugs sowie die Art des Kühlsystems diesen Parameter beeinflussen, kann eine optimale Abkühlgeschwindigkeit entwickeln, die die gewünschten mechanischen Eigenschaften sicherstellt und zugleich Maßhaltigkeit und Oberflächengüte berücksichtigt.
