موارد للدليل الكامل لصب القوالب بالحقن الجدارية الرقيقة
ما هو قولبة الحقن بالجدار الرقيق؟
القولبة بالحقن رقيقة الجدران هي تقنية قولبة بالحقن لتصنيع الأجزاء رقيقة الجدران.
تسمى تقنية القولبة بالحقن بالجدار الرقيق أيضاً بتقنية القولبة بالحقن البلاستيكية بالحقن بالجدار الرقيق. هناك ثلاثة تعريفات لها:
① سمك المنتج المقولب أقل من 1 مم، والمساحة المسقطة للجزء البلاستيكي أكثر من 50 سم².
② سمك جدار المنتج المقولب أقل من 1 مم (أو 1.5 مم)، أو t/d (سمك الجزء البلاستيكي t، قطر الجزء البلاستيكي d، للأجزاء البلاستيكية على شكل قرص) أقل من 0.05. يُعرَّف القولبة بالحقن بأنها قولبة حقن رقيقة الجدران.

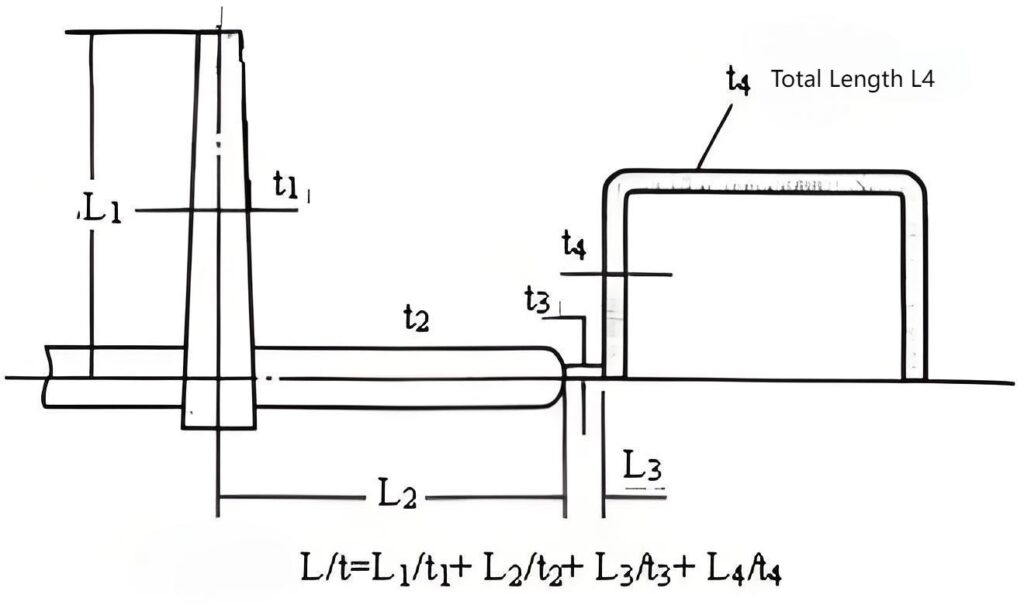

③ يُطلق على طول التدفق L من القناة الرئيسية للقالب إلى أبعد نقطة من المنتج النهائي، مقسومًا على سمك الجدار t للمنتج، نسبة طول التدفق/سمك الجدار. عندما يكون L/T＞150، يُطلق عليه صب حقن الجدار الرقيق. إذا كانت سماكة العملية غير متناسقة، يمكن حسابها في أقسام.

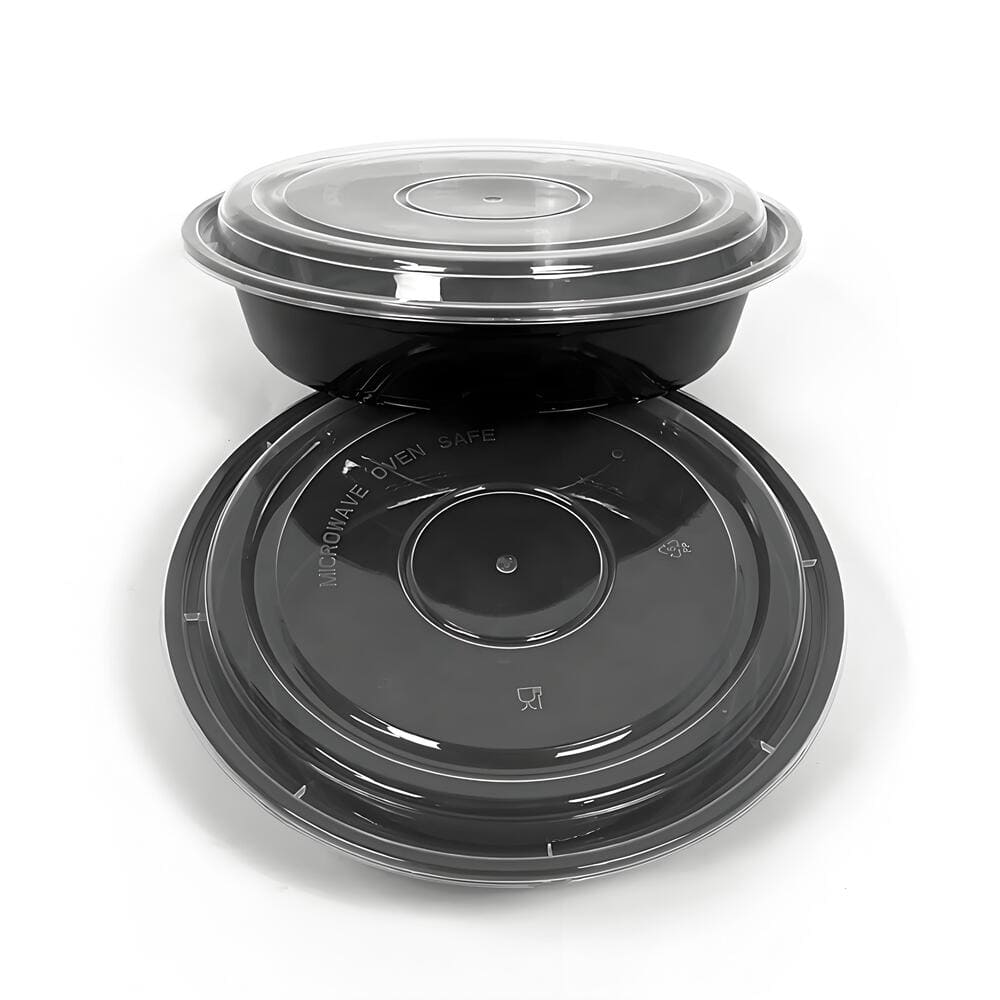

يبلغ عامل لزوجة PP 1، وطول التدفق لصندوق الغداء القابل للتصرف 135 مم، وسمك الجدار 0.45 مم، ونسبة طول التدفق/سمك الجدار 300 ＞150؛ ويبلغ عامل لزوجة الكمبيوتر الشخصي 2، وطول التدفق لغطاء بطارية الهاتف المحمول 38 مم، وسمك الجدار 0.25 مم، ونسبة طول التدفق/سمك الجدار 152، مضروبًا في عامل اللزوجة 2=304 ＞150، وهو ما يعادل طول التدفق/سمك الجدار. كلاهما ينتمي إلى قولبة حقن الجدار الرقيق.
ما هو مبدأ قولبة الحقن بالجدار الرقيق؟
يكون جدار تجويف القالب باردًا، وعندما يملأ المعدن المنصهر تجويف القالب، سيشكل جدار تجويف القالب طبقة متصلبة، مما يقلل من سمك قناة التدفق. يكون هذا الوضع أكثر خطورة عندما يكون سمك الجدار أرق.
تتضمن مبادئ قولبة الحقن بالجدار الرقيق بشكل أساسي الجوانب التالية:
1. سرعة حقن سريعة:
يتطلب قولبة الحقن بالجدار الرقيق حقن مادة بلاستيكية منصهرة ساخنة في القالب في وقت قصير للغاية، وعادةً ما يتطلب استخدام ماكينة حقن عالية الضغط وتجويف حقن عالي السرعة لتحقيق سرعة حقن سريعة.
2. التبريد والتصلب السريع:
من أجل ضمان توحيد سمك الجدار وثبات الأبعاد للمنتجات المصبوبة بالحقن ذات الجدران الرقيقة، يلزم التبريد والتصلب السريع بعد الحقن. عادةً ما يتم استخدام أنظمة التبريد وأنظمة الفتح السريع للقالب لتحقيق التبريد والتصلب السريع.
3. مواد قولبة بالحقن مناسبة:
يتطلب قولبة الحقن بالجدار الرقيق اختيار مواد بلاستيكية ذات سيولة جيدة وخصائص تصلب سريعة لضمان قدرة المادة على تحقيق التأثير المطلوب أثناء الحقن السريع والتبريد السريع.

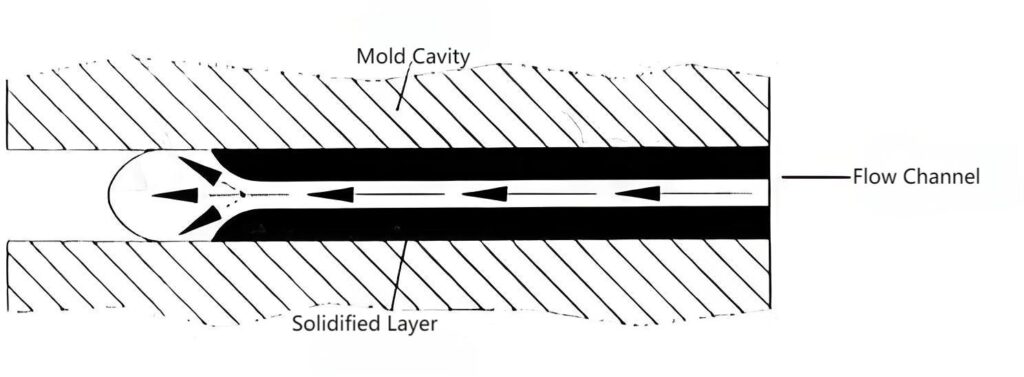

عملية تدفق الحقن
سمك الجدار 1 مم يحتوي على طبقة متصلبة بسماكة 0.2 مم، وقناة التدفق المتبقية بسماكة 0.6 مم. سمك الجدار 0.5 مم له طبقة متصلبة بسماكة 0.2 مم، وقناة التدفق المتبقية بسماكة 0.1 مم. عند عدم اكتمال الملء، إذا اختفت قناة التدفق بسبب السماكة الزائدة للطبقة المتصلبة، فلن يتم ملء المنتج النهائي بالكامل.
ولذلك، يتطلب قولبة حقن الجدران الرقيقة حقن مادة البلاستيك الذائب الساخن في القالب في وقت قصير، بحيث يمكن تبريدها وتصلبها بسرعة، وبالتالي تصنيع منتجات بلاستيكية رقيقة الجدران.
دليل اختيار المواد الخام لقولبة الحقن بالجدار الرقيق
تشمل مبادئ اختيار مواد القولبة بالحقن ذات الجدران الرقيقة بشكل أساسي السيولة الجيدة، ومقاومة الصدمات العالية، والاستقرار الحراري العالي، والتوجيه المنخفض، والاستقرار الممتاز في الأبعاد.

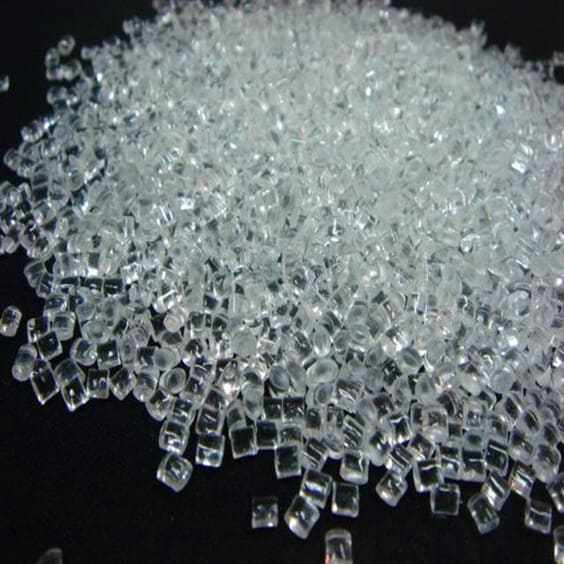

مواد القولبة بالحقن ذات الجدران الرقيقة الشائعة الاستخدام حاليًا هي: البولي بروبيلين (PP)، والبولي كربونات (PC)، وأكريلونيتريل بوتادين-ستايرين-ستايرين (ABS)، ومزيج البولي PC/ABS، و PA6، إلخ.
ثبات حراري عالي:
غالبًا ما تحتاج الأجزاء المصبوبة بالحقن رقيقة الجدران إلى الاستخدام في درجة حرارة معينة، لذلك يجب أن تتمتع المواد الخام بثبات حراري جيد وأن تكون قادرة على الحفاظ على خصائص فيزيائية وكيميائية مستقرة في بيئات درجات الحرارة العالية لتجنب التشوه أو التقادم.
اتجاهية منخفضة:
تتميز الأجزاء المصبوبة بالحقن رقيقة الجدران بمتطلبات أقل على اتجاهية المواد الخام لضمان الأداء المتسق للمنتج في اتجاهات مختلفة وتجنب الأداء غير المتساوي بسبب الاختلافات الاتجاهية.
ثبات أبعاد ممتاز:
يجب أن تتمتع المواد الخام بثبات جيد في الأبعاد لضمان أن الأجزاء المصبوبة بالحقن رقيقة الجدران ذات الجدران الرقيقة لها تغيرات صغيرة في الأبعاد أثناء المعالجة والاستخدام وتلبية متطلبات الدقة.
الانسيابية:
يتطلب قولبة حقن الجدران الرقيقة أن تكون المواد الخام ذات قابلية تدفق جيدة من أجل ملء الجدران الرقيقة. يمكن للمواد ذات قابلية التدفق الجيدة أن تضمن ملء الأجزاء البلاستيكية رقيقة الجدران بالكامل أثناء عملية القولبة بالحقن لتجنب الفراغات أو الملء غير الكامل. يصل مؤشر الذوبان (MI) للبلاستيك PP إلى 60 (جم/دقيقة)، مثل Moplen RP1086 من بازل. والسبب وراء استخدام العديد من المنتجات النهائية للبلاستيك البولي بروبيلين/البلاستيك متعدد الكلور هو أنها تتطلب صلابة البولي بروبيلين وقابلية التدفق للبلاستيك ABS، وهو ما يناسب أيضًا عملية قولبة الحقن ذات الجدران الرقيقة.
مقاومة عالية للصدمات:
عادةً ما تكون الأجزاء البلاستيكية رقيقة الجدران ذات الجدران الرقيقة ذات متطلبات أعلى لمقاومة الصدمات، لذلك من الضروري اختيار مواد ذات مقاومة عالية للصدمات لضمان قدرة المنتج على مقاومة الصدمات الخارجية دون أن ينكسر أو يتلف أثناء الاستخدام العادي، ومع انخفاض سمك الجدار في قولبة حقن الجدران الرقيقة، هناك حاجة إلى مواد بلاستيكية ذات خصائص فيزيائية أفضل للحفاظ على قوة المنتج.

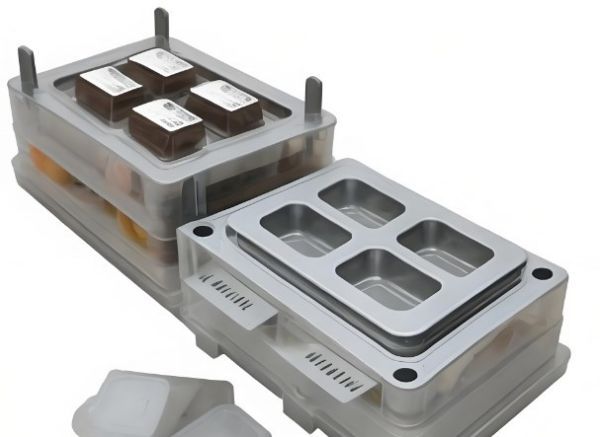

دليل تصنيع قوالب الحقن بالجدار الرقيق
في عملية صنع قوالب الحقن ذات الجدران الرقيقة، يجب ملاحظة النقاط التالية:
اختيار مواد الصلب القالب
في عملية إنتاج قوالب الحقن ذات الجدران الرقيقة، من الضروري اختيار مواد ذات قوة عالية وصلابة عالية ومقاومة عالية للتآكل ومقاومة عالية للتآكل ومقاومة للتآكل. تشمل المواد شائعة الاستخدام سبائك الصلب عالية الجودة والفولاذ المقاوم للصدأ، إلخ.
التصميم الهيكلي للقالب
يجب أن يكون التصميم الهيكلي لقوالب الحقن ذات الجدران الرقيقة معقولاً، تماماً مثل قالب آلة التشكيل بالحقن. يجب أن يكون قالب القالب سميكًا لتقليل التشوه. يتطلب قولبة الحقن عالية السرعة عادمًا جيدًا. تعتبر أخاديد العادم الكافية، وفولاذ القالب القابل للتنفس، والتنظيف بالمكنسة الكهربائية كلها طرق.
تكنولوجيا معالجة القوالب
يجب أن تكون تقنية معالجة قوالب الحقن ذات الجدران الرقيقة دقيقة لضمان دقة الأبعاد وجودة السطح لكل مكون. يجب أن تكون دقة معالجة القالب عالية جدًا لتحقيق سمك موحد للمحيط أو الجدران الأربعة.
تجميع القالب وتصحيح الأخطاء
يعد تجميع وتصحيح القالب أحد الحلقات الرئيسية في إنتاج قوالب الحقن ذات الجدران الرقيقة، ومتطلبات القوالب متعددة التجاويف أعلى. يتم تجهيز القوالب بأجهزة طرد ونفخ لتسريع سقوط المنتج النهائي بعد إزالة القالب وإغلاق القالب على الفور.
لماذا تستخدم قولبة الحقن بالجدار الرقيق？
عادةً ما تمثل تكلفة البلاستيك نسبة كبيرة من تكلفة المنتج النهائي، مثل 50-80%. يمكن أن تساعد الجدران الرقيقة في تقليل هذه النسبة. نظرًا لأن الأجهزة الإلكترونية الاستهلاكية مثل الهواتف المحمولة والكاميرات الرقمية وأجهزة الكمبيوتر المحمولة باليد أصبحت أصغر حجمًا وأخف وزنًا، فقد تم تصميم الأجزاء البلاستيكية لتكون أرق.
① إنقاص الوزن: يسمح قولبة الحقن بالجدار الرقيق بإنتاج أجزاء خفيفة الوزن مع تقليل استخدام المواد، مما يجعلها مثالية للتطبيقات التي يكون فيها الوزن عاملًا حاسمًا، كما هو الحال في صناعات الطيران والسيارات والصناعات الطبية.
② وفورات في التكاليف: باستخدام مواد أقل، يمكن أن يساعد قولبة الحقن بالجدار الرقيق في تقليل تكاليف الإنتاج، وهو ما يمكن أن يكون مهمًا بالنسبة للإنتاج بكميات كبيرة.
③ زيادة سرعة الإنتاج: يمكن لماكينات الحقن ذات الجدران الرقيقة إنتاج أجزاء بمعدل أسرع من ماكينات التشكيل التقليدية، مما يجعلها خيارًا جذابًا للإنتاج بكميات كبيرة.
④ تحسين تناسق الأجزاء المحسنة: يضمن قولبة الحقن بالجدار الرقيق جودة متناسقة للقطع ويقلل من خطر الانكماش، وهو أمر بالغ الأهمية للتطبيقات التي يكون فيها تناسق القطع ضروريًا.
ما هي تطبيقات قولبة حقن الجدران الرقيقة؟
تُستخدم تقنية القولبة بالحقن رقيقة الجدار على نطاق واسع في العديد من المجالات. فيما يلي بعض التطبيقات الشائعة لقولبة الحقن بالجدار الرقيق:
① تغليف المواد الغذائية
تُستخدم تكنولوجيا القولبة بالحقن رقيقة الجدار على نطاق واسع في مجال تغليف المواد الغذائية. يمكن استخدام قولبة الحقن بالجدار الرقيق لإنتاج حاويات تغليف المواد الغذائية ذات خصائص إحكام وحفظ جيدة، مثل الأوعية البلاستيكية والصناديق البلاستيكية وما إلى ذلك. إن سرعة الإنتاج السريعة والكفاءة العالية لقولبة الحقن بالجدار الرقيق تجعل الإنتاج على نطاق واسع ممكنًا، والتي يمكن أن تلبي متطلبات صناعة تغليف المواد الغذائية من حيث كفاءة الإنتاج وجودة المنتج.
② غلاف المنتج الإلكتروني
كما تُستخدم تقنية القولبة بالحقن رقيقة الجدار على نطاق واسع في تصنيع أغلفة المنتجات الإلكترونية. يمكن استخدام قولبة حقن الجدار الرقيق لإنتاج أغطية المنتجات الإلكترونية الرقيقة والقوية، مثل أغطية الهواتف المحمولة وأغلفة أجهزة التلفاز وغيرها. يمكن أن تلبي الدقة العالية والثبات في الأبعاد لقولبة الحقن بالجدار الرقيق متطلبات أغلفة المنتجات الإلكترونية من حيث جودة المظهر ودقة الأبعاد.
③ قطع غيار السيارات
كما تم استخدام تقنية القولبة بالحقن رقيقة الجدار على نطاق واسع في مجال تصنيع قطع غيار السيارات. يمكن إنتاج قطع غيار السيارات خفيفة الوزن وعالية القوة، مثل الأجزاء الداخلية للسيارات ومصابيح السيارات، من خلال قولبة حقن الجدار الرقيق. يمكن للتبريد السريع والمعالجة السريعة والكفاءة العالية لقولبة الحقن بالجدار الرقيق أن تحسن من كفاءة إنتاج قطع غيار السيارات وتقلل من تكاليف الإنتاج.
④ الأجهزة الطبية
كما أن تقنية القولبة بالحقن رقيقة الجدار لها تطبيقات مهمة في مجال تصنيع الأجهزة الطبية. يمكن استخدام القولبة بالحقن رقيقة الجدار لإنتاج أجهزة طبية ذات توافق حيوي جيد وسهولة التنظيف، مثل المحاقن ومجموعات الحقن. يمكن أن تلبي الدقة العالية والثبات في الأبعاد لقولبة الحقن بالجدار الرقيق متطلبات الأجهزة الطبية من حيث جودة المظهر ودقة الأبعاد.
تقنية القولبة بالحقن رقيقة الجدار هي تقنية قولبة بالحقن مهمة لتصنيع الأجزاء رقيقة الجدار. وهي تنتج منتجات بلاستيكية رقيقة الجدران ذات أداء ممتاز من خلال سرعة الحقن والتبريد والتصلب السريع. تُستخدم تقنية القولبة بالحقن بالجدار الرقيق على نطاق واسع في تغليف المواد الغذائية، وأغلفة المنتجات الإلكترونية، وقطع غيار السيارات، والأجهزة الطبية وغيرها من المجالات. مع تقدم العلوم والتكنولوجيا وتحسين العمليات، سيتم تطبيق تكنولوجيا القولبة بالحقن رقيقة الجدران في المزيد من المجالات والمساهمة في تطوير مختلف الصناعات.
