حلول قوالب الحقن بالحقن على دفعات صغيرة

ما هو فولاذ القوالب الصغيرة؟

تشير حلول القوالب الفولاذية ذات الدفعات الصغيرة إلى إنتاج قوالب فولاذية بكميات صغيرة للنماذج الأولية أو الإنتاج بكميات منخفضة، وهي ضرورية لصناعات مثل السيارات والطب لاختبار التصميمات وإنشاء قطع مخصصة بكفاءة.

تنطوي حلول القوالب الفولاذية ذات الدفعات الصغيرة على إنتاج قوالب فولاذية بكميات محدودة، وعادةً ما تكون للنماذج الأولية أو الاختبار أو التصنيع بكميات قليلة. وعلى عكس الإنتاج بكميات كبيرة، والذي يركز على الكميات الكبيرة ووفورات الحجم، فإن الإنتاج على دفعات صغيرة يلبي احتياجات الصناعات التي تحتاج إلى تطوير سريع وتخصيص دون التكاليف الأولية المرتفعة لصناعة القوالب على نطاق واسع. وتُفضّل القوالب الفولاذية بسبب متانتها ودقتها، مما يجعلها مثالية لصناعة الأجزاء التي تتطلب دقة وقوة عالية. يسمح هذا النهج للمصنعين باختبار التصميمات والتحقق من صحة المفاهيم وطرح المنتجات في السوق بشكل أسرع وأكثر فعالية من حيث التكلفة، مما يسد الفجوة بين النماذج الأولية والإنتاج على نطاق واسع.

وغالبًا ما تستخدم حلول القوالب الفولاذية ذات الدفعات الصغيرة تقنيات تصنيع متقدمة مثل التصنيع باستخدام الحاسب الآلي أو الطباعة ثلاثية الأبعاد لإنشاء قوالب بسرعة. يمكن استخدام هذه القوالب لإنتاج الأجزاء عن طريق القولبة بالحقن أو الصب أو غيرها من العمليات، اعتمادًا على التطبيق. تكون هذه العملية ذات قيمة خاصة عندما تكون عمليات الإنتاج صغيرة (على سبيل المثال، 10-500 وحدة)، مما يتيح المرونة ويقلل من الهدر. سواء كان ذلك بالنسبة لشركة ناشئة تختبر منتجًا جديدًا أو شركة قائمة تعمل على تحسين التصميم، فإن حلول القوالب الفولاذية ذات الدفعات الصغيرة توفر مسارًا عمليًا وفعالًا للابتكار.

التعريف: عملية تصنيع تربط بين تطوير النموذج الأولي والإنتاج الضخم، تنتج عادةً 100-1,000 مكوّن. المزايا الأساسية: تكلفة أولية منخفضة، وتسليم سريع (2-4 أسابيع)، ومرونة في العملية، وهي مثالية للتحقق من المنتج، أو اختبار السوق، أو الطلبات المخصصة صغيرة الحجم.

الميزات التقنية:

① اقتصاد القوالب: يستخدم أدوات مبسطة أو قوالب ألومنيوم مبسطة (مقابل القوالب الفولاذية التقليدية)، مما يقلل من تكاليف الأدوات الأولية بنسبة 60-85%.

② تنوع المواد: متوافق مع اللدائن الحرارية الهندسية (ABS، PC، PA66) والتركيبات الملونة المخصصة.

③ كفاءة الدورة: يحقق أزمنة دورة لكل جزء من 15-90 ثانية، متفوقًا بذلك على التصنيع الإضافي (الطباعة ثلاثية الأبعاد) والتصنيع باستخدام الحاسب الآلي في سرعة إنتاج الدفعات.

ما أنواع الفولاذ المستخدم في قوالب الدُفعات الصغيرة؟

التعريف: يجب أن توازن مواد فولاذ القوالب لقولبة الحقن على دفعات صغيرة بين التكلفة والمتانة وكفاءة المعالجة. الأنواع الشائعة الاستخدام:

① فولاذ القوالب المقوى مسبقًا (مثل S45C، S50C):

- مقوّى مسبقاً إلى HRC 30-40 عند التسليم.

- يمكن معالجتها مباشرةً دون معالجة حرارية.

- عمر الخدمة: 5000 دورة حقن.

- مناسب لإنتاج الدفعات الصغيرة والمتوسطة.

② مواد القوالب المصنوعة من الألومنيوم (مثل سبائك الألومنيوم 7075):

- تُستخدم للقوالب منخفضة التكلفة للغاية وسريعة الدوران.

- العمر التشغيلي: 1,000 دورة حقن.

- مناسبة لدفعات من مئات القطع.

③ مواد قوالب الطباعة ثلاثية الأبعاد (مثل الراتنجات عالية الحرارة أو البوليمرات المملوءة بالمعدن):

- تُستخدم للقوالب منخفضة التكلفة للغاية وسريعة الدوران.

- العمر التشغيلي: 500 دورة حقن.

- مناسبة لدفعات من مئات القطع.

مقارنة سيناريو التطبيق:

لماذا تعتبر حلول القوالب الفولاذية الصغيرة مهمة؟

إن القوالب الفولاذية ذات الدفعات الصغيرة مهمة لفعاليتها من حيث التكلفة، ومرونتها في تغييرات التصميم، وسرعة وقت الوصول إلى السوق، وتقليل المخاطر، مما يجعلها مثالية للشركات الناشئة والصناعات التي تحتاج إلى الابتكار السريع.

تلعب حلول القوالب الفولاذية ذات الدفعات الصغيرة دورًا حاسمًا في التصنيع الحديث من خلال تقديم مزايا فريدة تلبي احتياجات محددة. وفيما يلي الأسباب الرئيسية لأهميتها:

① كفاءة التكلفة: بتجنب تكاليف العدة المرتفعة للإنتاج واسع النطاق، تجعل حلول الدفعات الصغيرة من المجدي للشركات إنتاج تشغيلات محدودة دون ضغط مالي كبير.

② المرونة: يمكن للمصنّعين تكييف التصاميم بسرعة بناءً على ملاحظات الاختبار، مما يتيح إجراء تحسينات تكرارية دون الالتزام بدورة إنتاج كاملة.

③ السرعة إلى السوق: يسرّع الإنتاج السريع للقوالب عملية التطوير، مما يمكّن الشركات من إطلاق المنتجات بشكل أسرع في الأسواق التنافسية.

④ تقليل المخاطر: يقلل اختبار منتج بدفعة صغيرة من التعرض المالي، حيث يمكن للشركات تقييم استجابة السوق قبل التوسع.

هذا النهج ذو قيمة خاصة للشركات الناشئة أو الأسواق المتخصصة أو الصناعات ذات المتطلبات السريعة التطور، مثل الإلكترونيات الاستهلاكية أو الأجهزة الطبية، حيث يكون التخصيص والسرعة أمرًا بالغ الأهمية.

عمليات تصنيع القوالب الفولاذية ذات الدفعات الصغيرة

تعمل التقنيات مثل الطباعة ثلاثية الأبعاد والتصنيع الآلي باستخدام الحاسب الآلي وسبك الراتنج والطرق الهجينة على إنتاج القوالب على دفعات صغيرة، مما يوفر الدقة والسرعة وتوفير التكاليف.

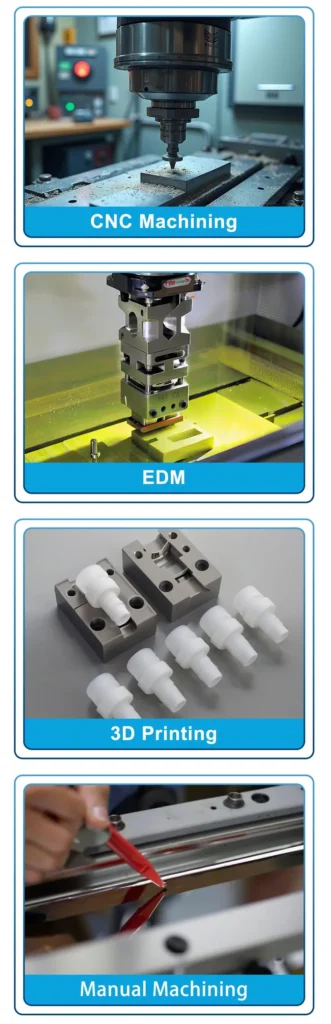

يستفيد إنتاج القوالب على دفعات صغيرة من التقنيات المتقدمة لتحقيق الدقة والسرعة. تشمل الطرق الشائعة ما يلي:

① التصنيع باستخدام الحاسب الآلي:

• تستخدم الماكينات باستخدام التحكم العددي الحاسوبي (CNC) أدوات آلية لإنشاء أشكال هندسية معقدة ذات تفاوتات ضيقة.

• المزايا: يُستخدم على نطاق واسع في الإنتاج على دفعات صغيرة لدقته وتعدد استخداماته.

② ماكينات التفريغ الكهربائي (EDM):

• يستخدم الشرر الكهربائي لتآكل المواد، مما يخلق تفاصيل معقدة أو ميزات يصعب التعامل معها آلياً.

• المزايا: مثالية للقوالب الصغيرة المفصلة التي تتطلب دقة عالية.

③ الطباعة ثلاثية الأبعاد (التصنيع الإضافي):

• تقنية ناشئة تقوم ببناء القوالب طبقة تلو الأخرى، وغالباً ما تكون للنماذج الأولية أو التصميمات المعقدة.

• المزايا: فعّالة من حيث التكلفة للأشواط القصيرة، على الرغم من أن المتانة قد تتخلف عن القوالب الفولاذية التقليدية.

④ التصنيع اليدوي والتشطيب:

• يستخدم الحرفيون المهرة تقنيات يدوية لتحقيق نسيج أو تفاصيل محددة.

• المزايا: مثالية للقوالب عالية التخصيص أو القوالب الحرفية.

الصناعات التي تستفيد من حلول القوالب الفولاذية الصغيرة الحجم

تستفيد صناعات مثل السيارات والطب والسلع الاستهلاكية والإلكترونيات من حلول القوالب الفولاذية ذات الدفعات الصغيرة في إنتاج النماذج الأولية والقطع المخصصة عالية الجودة بكميات محدودة.

يتم اعتماد حلول القوالب الفولاذية الصغيرة على نطاق واسع في مختلف القطاعات نظرًا لقدرتها على دعم الابتكار والتخصيص. وتشمل الصناعات الرئيسية ما يلي:

① السيارات: تُستخدم لصنع نماذج أولية لمكونات مثل لوحات القيادة، والمصدات، أو أجزاء المحرك، مما يسمح للمهندسين باختبار الوظيفة والملاءمة قبل الإنتاج الضخم.

② طبي: ضروري لإنشاء قوالب للأجهزة المخصصة مثل الزرعات أو الأدوات الجراحية أو الأطراف الاصطناعية، حيث تكون الدقة والكميات الصغيرة أمراً بالغ الأهمية.

③ السلع الاستهلاكية: يتيح اختبار تصاميم المنتجات الجديدة، مثل الأجهزة المنزلية أو الألعاب، لتحسين الميزات وتقييم اهتمام المستهلك.

④ الإلكترونيات: يدعم إنتاج قوالب للأغلفة أو الموصلات أو المكونات الأخرى، مما يضمن التوافق والمتانة في عمليات الإنتاج صغيرة الحجم.

كيف تختار القالب الفولاذي المناسب للقالب الصغير؟

بالنسبة لاحتياجات القولبة بالحقن للدفعات الصغيرة، ينبغي أن يوازن اختيار فولاذ القالب بين الفعالية من حيث التكلفة وكفاءة التصنيع وأداء المادة. إليك دليلاً منظماً يستند إلى المتطلبات الفنية وخصائص الإنتاج:

① حجم الإنتاج: عند التعامل مع الدفعات الصغيرة (أقل من 5,000 دورة)، أعطِ الأولوية للمواد ذات التكاليف الأولية الأقل والتي يمكن تصنيعها بسرعة أكبر بدلاً من التركيز فقط على المتانة القصوى.

② نوع البلاستيك: بالنسبة للمواد البلاستيكية المسببة للتآكل مثل PVC، ينبغي استخدام فولاذ مقاوم للتآكل. أما المواد البلاستيكية للأغراض العامة مثل PP وABS فتوفر خيارات أكثر لاختيار المواد.

③ تشطيب السطح: تتطلب التطبيقات عالية اللمعان، مثل الأجزاء الشفافة، أنواع فولاذ عالية النقاء يمكن تلميعها كالمرآة.

④ الحمل الحراري: منخفض – تقلل المواد البلاستيكية منخفضة الحرارة من الإجهاد الحراري على القالب. عالٍ – تتطلب الراتنجات عالية الحرارة مثل PEEK فولاذاً مقاوماً للحرارة.

يتطلب اختيار فولاذ القوالب المناسب للدفعات الصغيرة تقييم حجم الإنتاج، وتعقيد القطع، والمواد المصبوبة، والميزانية. S45C/S50C هو الخيار المفضل لتوازن التكلفة والأداء في معظم سيناريوهات الدفعات الصغيرة:

① حجم الإنتاج: الألومنيوم لأقل من 100 جزء؛ وS50C لما يصل إلى عشرات الآلاف.

② تعقيد الجزء والتشطيب: S50C للتصميمات المعقدة أو الأسطح المصقولة.

③ المادة التي يتم قولبتها: 4Cr13 للمواد المسببة للتآكل.

④ قيود التكلفة: وازن التكاليف الأولية مقابل عمر القالب.

موارد لاختيار فولاذ حقن القوالب الفولاذية ذات الدفعات الصغيرة

• فولاذ القوالب ذات الحجم المنخفض مقابل فولاذ القوالب ذات الحجم الكبير

• التحديات التي تواجه إنتاج الصلب المصبوب على دفعات صغيرة

• إرشادات التصميم لقوالب الدُفعات الصغيرة

• الحلول وأفضل الممارسات للتغلب على التحديات

• إدارة التكاليف ومراقبة الجودة في الإنتاج على دفعات صغيرة

• دراسات حالة: مشاريع القوالب الصغيرة الناجحة

الاختلافات الجوهرية في اختيار الفولاذ في القوالب الفولاذية للقوالب ذات الحجم المنخفض مقابل القوالب ذات الحجم الكبير

يختلف اختيار فولاذ القالب بالحقن اختلافًا كبيرًا بين التطبيقات ذات الحجم المنخفض والتطبيقات ذات الحجم الكبير، وذلك بشكل رئيسي من حيث أداء المواد، والتحكم في التكلفة، وتحسين العملية. فيما يلي تحليل مقارن للاختلافات الرئيسية:

① مقاومة التآكل وعمر الخدمة:

• قوالب الحجم الكبير: تتطلب فولاذاً عالي الصلابة وعالي مقاومة التآكل (مثل H13/2344 و S136) مع أكثر من 500,000 دورة. استخدم فولاذاً مصلداً مسبقاً (718H) أو فولاذ الشغل الساخن (3Cr2W8V) مقروناً بالنترجة/البورنة السطحية.
• القوالب منخفضة الحجم: يكفي الفولاذ متوسط الدرجة مثل P20 أو 2738 (100,000-200,000 دورة)، مما يتطلب التبريد الأساسي.

② الاستقرار الحراري والموصلية:

• قوالب كبيرة الحجم: إعطاء الأولوية للفولاذ عالي التوصيل (على سبيل المثال، NAK80) مع تمدد حراري منخفض وتبديد حراري منتظم لتقليل التشوه. يجب أن يقاوم فولاذ العمل الساخن التعب الحراري.
• قوالب منخفضة الحجم: يفي الفولاذ الكربوني (S50C) أو الدرجات المحلية بالمتطلبات الحرارية قصيرة الأجل.

① أولويات التكلفة المادية:

• قوالب كبيرة الحجم: سبائك الفولاذ عالية الأداء (على سبيل المثال، فولاذ Cr12MoV المستورد، وفولاذ هيتاشي) تبرر ارتفاع التكاليف الأولية مع عائد استثمار طويل الأجل.
• قوالب منخفضة الحجم: اختر فولاذ P20 أو S50C أو الفولاذ الكربوني المحلي الفعال من حيث التكلفة.

② المعالجات الحرارية/السطحية:

• قوالب كبيرة الحجم: المعالجات المتقدمة (التطبيع المزدوج + التقسية المزدوجة) والطلاءات (النيترة الأيونية، طلاء TD) تعزز مقاومة التآكل والالتصاق.
• القوالب منخفضة الحجم: عمليات مبسطة مثل الصقل بالنترة بالغاز أو التبريد الأساسي.

① التعقيد الهيكلي والصيانة:

• قوالب كبيرة الحجم: تقلل الهياكل المنقسمة من الإجهاد؛ وتضمن آليات السحب الأساسية الدقيقة وتصميمات البوابات الدقيقة الكفاءة.
• قوالب منخفضة الحجم: تصاميم أحادية الخط مع دبابيس قاذفة للتبسيط.

② توافق بيئة الإنتاج:

• قوالب كبيرة الحجم: تتطلب فولاذ عالي اللمعان (مثل الفولاذ عالي اللمعان S136 ذي الطلاء المرآتي) لتطبيقات السيارات/التطبيقات الطبية.
• القوالب منخفضة الحجم: إعطاء الأولوية لقابلية التشغيل الآلي على تشطيب السطح.

التحديات التي تواجه إنتاج الصلب المصبوب على دفعات صغيرة

تشمل التحديات في إنتاج الفولاذ المصبوب على دفعات صغيرة الحجم ارتفاع تكاليف الوحدة الواحدة، وضمان اتساق الجودة، والحاجة إلى عمالة ماهرة للتعامل مع المهام الدقيقة.

ينطوي الإنتاج على دفعات صغيرة الحجم على تحديات متميزة يجب على المصنعين معالجتها:

① ارتفاع التكلفة لكل وحدة: تُوزَّع التكاليف الثابتة (مثل التصميم والتصنيع الآلي) على عدد أقل من الوحدات، مما يرفع التكلفة لكل قالب.

② اتساق الجودة: يصعب الحفاظ على جودة موحدة عبر كميات الإنتاج الصغيرة دون تحسين مكثف للعملية.

③ احتياجات العمالة الماهرة: تتطلب المهام الدقيقة عمالاً ذوي خبرة، قد يكونون نادرين أو باهظي التكلفة.

إرشادات التصميم لقوالب الدُفعات الصغيرة

تتضمن إرشادات التصميم الخاصة بالقوالب ذات الدفعات الصغيرة تبسيط الهندسة وضمان سُمك موحد للجدار وإضافة زوايا سحب وتحسين وضع البوابات من أجل إنتاج فعال وخالٍ من العيوب.

يعد التصميم الفعال للقالب أمرًا بالغ الأهمية لإنتاج الدفعات الصغيرة لضمان الكفاءة والجودة. وتشمل المبادئ التوجيهية الرئيسية ما يلي:

① تبسيط الشكل الهندسي: استخدم أشكالاً بسيطة بزوايا مستديرة لتقليل تعقيد التصنيع وتكاليفه.

② سماكة الجدار الموحدة: حافظ على سماكة متسقة (مثل 1-3 mm) لضمان تبريد متساوٍ ومنع العيوب مثل الالتواء.

③ زوايا السحب: أضف زوايا 1-2° لتسهيل طرد الجزء وتقليل تآكل القالب.

④ وضع البوابة: ضع البوابات مركزياً لتعزيز تدفق المادة المتساوي وتقليل العيوب.

الحلول وأفضل الممارسات للتغلب على التحديات

تشمل الحلول لتحديات الدُفعات الصغيرة تجميع المشاريع، واستخدام الأتمتة، واختيار مواد فعالة من حيث التكلفة مثل الفولاذ المقوى مسبقًا لتحسين الإنتاج.

لمعالجة تحديات الإنتاج على دفعات صغيرة، يمكن للمصنعين اعتماد هذه الاستراتيجيات:

① تجميع مشاريع متعددة: ادمج الطلبات الصغيرة لتقاسم تكاليف الإعداد وتقليل النفقات لكل وحدة.

② تطبيق الأتمتة: استخدام أدوات مؤتمتة مثل ماكينات CNC لتقليل الاعتماد على العمالة وتعزيز الاتساق.

③ اختر مواد فعالة من حيث التكلفة: اختر الفولاذ المُصلد مسبقاً أو الألومنيوم لخفض تكاليف المواد والتصنيع.

إدارة التكاليف ومراقبة الجودة في الإنتاج على دفعات صغيرة

تتضمن إدارة التكاليف في الإنتاج على دفعات صغيرة تحسين استخدام المواد، والاستفادة من التقنيات مثل الطباعة ثلاثية الأبعاد، والاستعانة بمصادر خارجية للمهام المتخصصة للحفاظ على القدرة على تحمل التكاليف.

يعد إبقاء التكاليف تحت السيطرة أمرًا حيويًا لنجاح الدُفعات الصغيرة. وتشمل الاستراتيجيات الفعالة ما يلي:

① تحسين استخدام المواد: صمّم القوالب لتقليل الهدر واستخدام ما يلزم فقط.

② استغلال التكنولوجيا: استخدم الطباعة ثلاثية الأبعاد للنماذج الأولية لتقليل تكاليف الأدوات الأولية.

③ الاستعانة بمصادر خارجية للخبرة: تعاقد على المهام المتخصصة (مثل التصنيع الآلي) لتجنب التكاليف العامة الداخلية.

تعتمد مراقبة الجودة في إنتاج القوالب الصغيرة على عمليات الفحص الدقيق والعمليات الموحدة وأدوات المحاكاة لضمان الحصول على نتائج متسقة وعالية الجودة.

يتطلب الحفاظ على الجودة العالية في الدفعات الصغيرة رقابة صارمة. وتشمل التدابير الرئيسية ما يلي:

① بروتوكولات الفحص: إجراء فحوصات منتظمة أثناء الإنتاج وبعده لاكتشاف العيوب مبكراً.

② العمليات الموحّدة: استخدم طرقاً متسقة لتقليل التباين عبر الوحدات.

③ أدوات المحاكاة: استخدم برامج CAD والمحاكاة للتنبؤ بمشاكل مثل الانكماش أو نقاط الإجهاد ومنعها.

دراسات حالة: مشاريع القوالب الصغيرة الناجحة

تُظهر دراسات الحالة لمشاريع القوالب الصغيرة في مجالات السيارات والمجالات الطبية تقليل المهل الزمنية وإنتاج نماذج أولية فعالة، مما يثبت الفوائد العملية لهذا النهج.

① التحدي:

احتاج أحد موردي السيارات إلى إنتاج عدد محدود من قطع الزخارف الداخلية عالية الجودة. تضمن التصميم قطعًا سفلية معقدة ومقاطع جدارية رقيقة تتطلب قالبًا قادرًا على الأداء الدقيق والقابل للتكرار.

② الحل:

صُمم قالب الدفعة الصغيرة باستخدام فولاذ منخفض الكربون متعدد الاستخدامات (مثل S50C) لتحقيق التوازن بين التكلفة والأداء. تم تحسين القالب لسرعة الإنجاز، مما سمح للفريق الهندسي بإدخال تغييرات تصميمية متكررة بناءً على عمليات التشغيل التجريبية الأولية.

③ النتيجة:

- تحقيق دقة أبعاد عالية وتشطيب سطح ممتاز.

- تقليل المهل الزمنية بشكل كبير مقارنةً بالأدوات التقليدية.

- تمكين التكرارات السريعة للتصميم، مما يجعلها مثالية لاختبار متطلبات السوق في قطاع السيارات.

① التحدي:

احتاج أحد المصممين في مجال صناعة الإلكترونيات الاستهلاكية إلى إنتاج سلسلة جديدة من أغطية الأجهزة الذكية القابلة للارتداء بكميات قليلة لاختبار استجابة السوق. كانت سرعة الوصول إلى السوق وكفاءة التكلفة أمرًا بالغ الأهمية.

② الحل:

تم إنشاء قالب بدفعة صغيرة باستخدام خيار فولاذ القالب الفعال من حيث التكلفة. وقد استفاد المشروع من مزايا القولبة بالحقن منخفضة الحجم لتسليم الأجزاء بسرعة مع الحفاظ على تشطيب السطح عالي الجودة المتوقع في الإلكترونيات الاستهلاكية.

③ النتيجة:

- مكّنت سرعة الإنتاج من دخول السوق في وقت مبكر.

- سمح انخفاض تكاليف الأدوات باختبار تكرارات متعددة للتصميم.

- أتاح هذا النهج المرونة لتعديل التصميم بناءً على ملاحظات المستهلكين.
