Enjeksiyon Kalıplamadan Sonra Yolluk Girişi Nasıl Giderilir?

Enjeksiyon kalıbı girişleriyle 20 yılı aşkın süre uğraştıktan sonra, giriş gidermenin akla gelebilecek her yanlış yöntemini gördüm; üstelik bunların sayısı hiç de az değil. Girişler, erimiş plastiği kalıp boşluğuna taşıyan kanallardır; ancak parça kalıplandıktan sonra cerrahi hassasiyetle giderilmesi gereken istenmeyen uzantılara dönüşür. Yanlış yaparsanız gerilim¹ izleri, ölçü sorunları veya odun öğütücüsünden çıkmış gibi görünen parçalar elde edersiniz. Bu makale, düşük adetli üretimde işinizi kolaylaştıran temel el aletlerinden üretim hacminize göre muhasebecinizi sevindirecek ya da üzecek gelişmiş otomatik sistemlere kadar giriş giderme hakkında bilmeniz gereken her şeyi kapsar.

Farklı Enjeksiyon Kalıbı Giriş Türleri Nelerdir?

Altı ana enjeksiyon kalıplama giriş türü; doğrudan, kenar, tünel, iğne uçlu, yelpaze ve diyafram girişleridir. Her birinin farklı bir iz profili ve ayırma zorluğu vardır. Önce neyle karşı karşıya olduğunuzu anlamadan giriş ayırma işlemini değerlendiremezsiniz.

Tedarikçileri karşılaştırıyor veya satın alma planlıyorsanız enjeksiyon kalıplama tedarikçisi bulma kılavuzumuz RFQ hazırlığını, yeterlilik değerlendirmesini ve ticari risk kontrollerini kapsar.

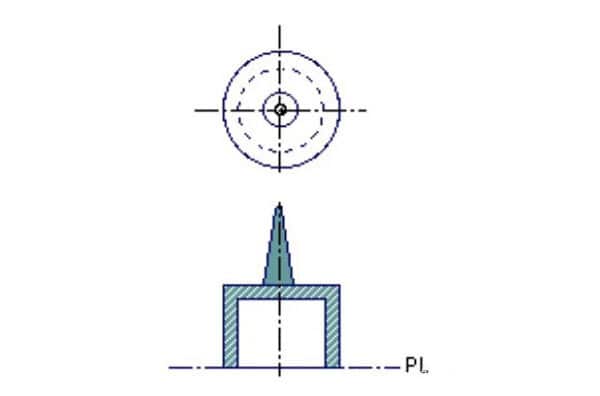

Doğrudan/Yolluk Girişi

Girişlerin balyozu: büyük, belirgin ve bir yük treni kadar kaba. Doğrudan girişler, ana yolluk burcundan parçaya doğrudan bağlanır ve çapları genellikle 3-8mm’dir. Bunları, azami akış gereken ve giriş izinin görünümünün önem taşımadığı büyük, kalın parçalar için kullanırım. Giriş bölgesinin gizlendiği veya işlenerek kaldırıldığı otomotiv tamponlarını ya da büyük muhafazaları düşünün. Ayırma işlemi kolaydır: demir testeresi, şerit testere veya CNC işleme. İz belirgindir (2-6mm kabarık alan); bu nedenle doğrudan girişleri yalnızca yeterli alan ve sonradan işleme imkânı bulunan yerlerde kullanın.

Kenar Kapısı

Çoğu uygulamadaki temel giriş tipidir. Kenar girişleri parçaya ayırma çizgisinden girer ve genellikle 0.5-2.0mm kalınlığında, 2-6mm genişliğindedir. Kenar girişleri, giriş türlerinin İsviçre çakısıdır: çok yönlü, güvenilir ve standart yan keskilerle kolayca çıkarılabilirler. Tasarladığımız kalıpların muhtemelen %60’ında kenar girişi belirliyorum. Giriş izi yönetilebilir düzeydedir (0.1-0.5mm yüksekliğinde) ve genellikle bir çapak alma takımıyla temizlenebilir. Önemli olan giriş yerleşimidir; izi işlevi veya görünümü etkilemeyecek bir yere koyun.

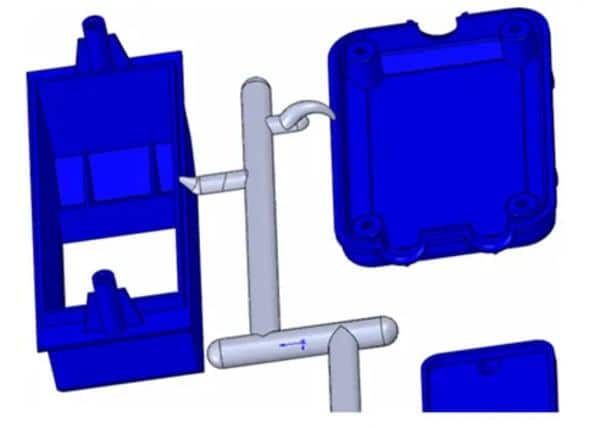

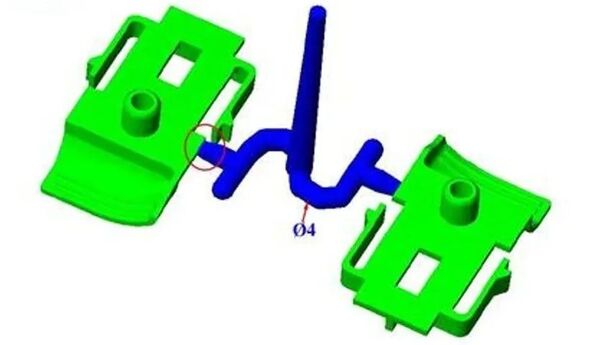

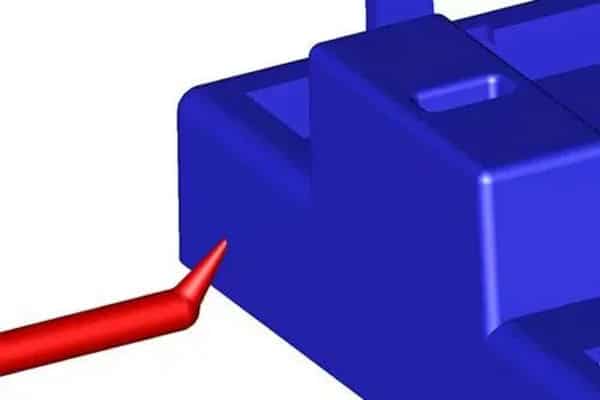

Dalgıç/Tünel Giriş

Şimdi kendi kendine kaybolan sihirli girişten söz ediyoruz. Tünel girişler ayırma çizgisinin altından geçer ve parça itildiğinde otomatik olarak kopar. Tipik çap 0.8-1.5mm, kalan iz ise yalnızca 0.05-0.2mm’dir. Manuel giriş gidermenin işçilik maliyetini aşırı artıracağı yüksek hacimli üretim için idealdir. Dezavantajı nedir? Enjeksiyon kalıbınız hassas geometri gerektirir: tünel uzunluğu giriş çapının 2-3 katı olmalı, kopma açısı tam ayarlanmalıdır; aksi halde pürüzlü izler oluşur.

İğne Uçlu Giriş

Yolluk girişlerinin hassas aracı. Nokta girişler çok küçüktür (0.3-0.8mm çap) ve kalıp boşluğu tarafından girerek çok az iz bırakır. Giriş izinin istenmediği kozmetik parçalar için idealdir. Ayırma işlemi ustalık, keskin yan keskiler veya özel giriş kesicileri gerektirir. İz küçüktür; ancak çökme izlerini veya gerilim yığılmalarını önlemek için dikkatle bitirilmelidir. Nokta girişleri tıbbi cihazlarda, elektronik muhafazalarda ve kolay işlemeden çok görünümün önemli olduğu her yerde kullanırım.

Yelpaze Yolluk Girişi

Geniş ve ince parçalar için gözde seçenek. Yelpaze girişler akışı geniş bir alana yayarak (genellikle 0.3-0.8mm kalınlık ve 10-50mm genişlik) kaynak çizgilerini azaltır ve yüzey kalitesini² iyileştirir. Dizüstü bilgisayar kapaklarını veya otomotiv kaplama panellerini düşünün. Giderme zahmetlidir; tüm genişliği temiz kesmek için keskin bıçaklar ve sabır gerekir. Kalan ince çıkıntı dikkatle zımparalanmalı veya frezelenmelidir. Yelpaze girişler çok bakım ister; ancak geniş bir parçanın eşit dolması gerektiğinde ek zahmete değer.

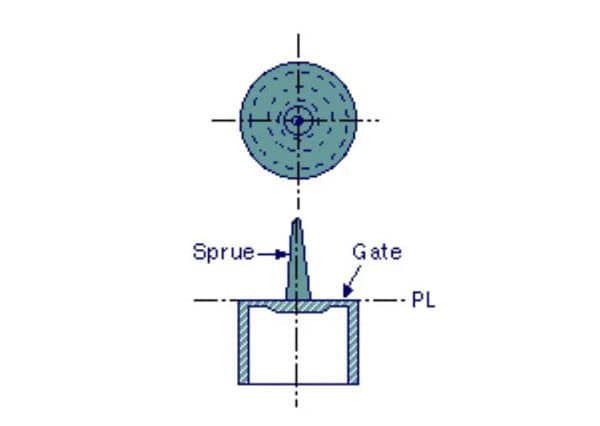

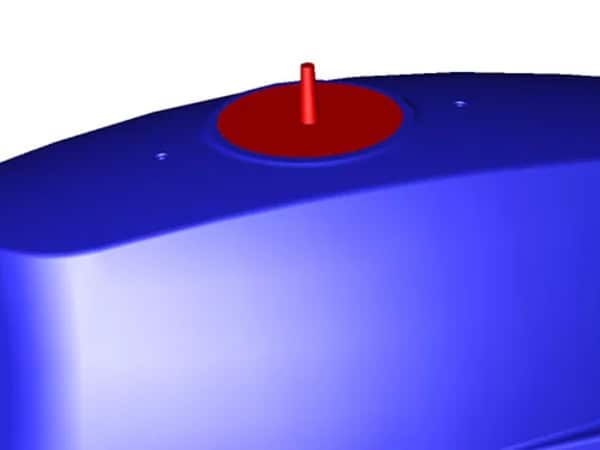

Diyafram/Disk Giriş

Şişe veya kap gibi silindirik parçalar için özel yolluk girişidir. Giriş, parçanın tüm çevresini sararak son derece eşit dolum sağlar. Giriş kalınlığı genellikle 0.2-0.6mm’dir ve çıkarılması tüm çevre boyunca dikkatli bıçak çalışması gerektirir. Kalıntı, kritik uygulamalarda çoğu zaman torna işlemi gerektiren ince bir halkadır. Diyafram girişler dolum özellikleri bakımından mükemmeldir; ancak CNC son işlemini karşılayamıyorsanız temizlenmeleri yoğun işçilik gerektirir.

Kalıplanmış Parçalardaki Yolluk Girişleri Manuel Olarak Nasıl Kesilir?

Başlıca manuel giriş giderme araçları el penseleri, yan keskiler, çapak alma takımları ve giriş kesicileridir. Doğru teknik, profesyonel sonuçla hurda arasındaki farkı belirler.

El Tipi Koparma Penseleri ve Yan Keskiler

2mm kalınlığa kadar kenar girişler için temel aletlerinizdir. Xuron veya Lindstrom yan keskilere güvenirim – evet, hırdavatçı keskilerinden 3-4 kat pahalıdırlar ancak yıllarca temiz kesim sağlarlar. Önemli olan bıçak açısı ve kesim tekniğidir. Yan keskiyi girişe açılı değil dik konumlandırın ve tek, akıcı hareketle kesin. Kısmi kesimler gerilim yığılmaları ve çirkin izler oluşturur. ABS ve PC için kesici ağızları 1000-grit elmas macunuyla jilet keskinliğinde tutarım. Körelmiş bıçaklar özellikle POM veya naylon gibi tok malzemeleri kesmek yerine ezer ve yırtar.

Maket Bıçakları ve Jiletler

Yelpaze girişler ve ince çapaklar için şarttır. İstisnasız yeni bıçaklar kullanın – malzemeye bağlı olarak bunları her 50-100 kesimde bir değiştiriyorum. PS ve ABS gibi malzemelerde çizip kırma, TPE gibi esnek malzemelerde ise kesip soyma tekniği kullanılır. Parça yüzeyine saplanmayı önlemek için bıçak açısını düşük (15-20 derece) tutun. Görünümü kritik parçalar için #11 bıçaklı cerrahi neşterler kullanıyorum – bunlar standart maket bıçaklarından daha keskindir ve ince girişlerde daha temiz kesimler sağlar.

Çapak Alma Takımları ve Kazıyıcılar

Giriş izi temizleme ekibi. Değiştirilebilir bıçaklı çapak alma takımları, çoğu termoplastikteki 0.1-0.3mm giriş izlerini gidermede çok etkilidir. İşin sırrı hafif geçişlerdir; tüm izi tek hamlede kaldırmaya çalışmayın. Cam elyaf dolgulu malzemelerde karbür çapak alma bıçakları kullanın; yüksek hız çeliği aşındırıcı dolgular üzerinde hızla körelir. Kavisli kazıyıcılar silindirik yüzeylerde, düz bıçaklar ise düz alanlarda daha iyi çalışır. Gerilme yığılmalarını önlemek için daima parçanın daha kalın bölümüne doğru kazıyın.

Özel Yolluk Girişi Kesicileri

Yüksek hacimli manuel işlemlerde özel yolluk giriş kesicileri kısa sürede kendini amorti eder. Pnömatik yolluk giriş kesicileri tutarlı kaliteyle saatte 500-1000 parça işleyebilir; bu, el tipi penselerden 5-10 kat daha hızlıdır. İlk yatırım $1500-5000 olsa da yılda 10,000 parçanın üzerinde işçilik tasarrufu maliyeti karşılar. Bu aletler, belirli yolluk giriş geometrinize uygun hassas kesme kalıpları kullanarak el aletlerinin sağlayamayacağı tekrarlanabilir bir kalıntı kalitesi sunar.

Hangi Otomatik Giriş Ayırma Yöntemleri Vardır?

Beş otomatik yöntem öne çıkar: robotik³ giriş giderme, CNC ile çapak alma, sıcak yolluk⁴ ile otomatik giriş giderme, lazer kesim ve ultrasonik kesim. Temel nokta, otomasyon düzeyini üretim hacmi ve parça karmaşıklığıyla eşleştirmektir.

Robotik Yolluk Ayırma Sistemleri

Özel kesme takımlı altı eksenli robotlar, insan operatörleri zorlayacak karmaşık giriş geometrilerini işleyebilir. Tipik bir sistem $150,000-300,000 maliyetle saatte 1000-2000 parçayı tutarlı kalitede işleyebilir. En uygun uygulamalar; 3+ girişli veya manuel ayırmanın parça başına 30 saniyeden uzun sürdüğü karmaşık geometrili parçalardır. Programlama süresi önemlidir — karmaşık parçalar için 2-4 hafta bekleyin — ancak ayarlar tamamlandığında 24/7 tekrarlanabilir sonuç alırsınız. Robot yorulmaz, hastalık izni kullanmaz ve yan haklara ihtiyaç duymaz.

CNC Kırpma Operasyonları

Yolluk izi çıkıntısının hassas şekilde giderilmesi gereken veya yolluk bölgesine zaten işlenmiş özellikler eklenecek parçalar için CNC kesme uygundur. Tipik çevrim süreleri karmaşıklığa bağlı olarak 30-180 saniyedir; fikstür ve programlama için kalıplama maliyetleri $5,000-25,000 aralığındadır. CNC, yolluk bölgesinin zaten nihai ölçülerine işlendiği otomotiv veya havacılık parçalarındaki doğrudan yolluklarda çok iyi sonuç verir. Sınırlayıcı unsur çevrim süresidir – CNC işlemini gerekçelendirmek için parça değerlerinin yüksek (her biri $5+) olması gerekir.

Sıcak Yollukla Otomatik Yolluk Ayırma

Giriş sistemlerinin Rolls Royce’u. Valf girişli sıcak yolluk sistemleri, plastik akışını ısıtılmış problarla kontrol ederek elle yolluk ayırmayı tamamen ortadan kaldırır. İlk kalıp maliyetleri soğuk yolluk sistemlerinden 40-60% daha yüksektir; ancak tüm yolluk ayırma işçiliğini ve yolluk malzemesi israfını ortadan kaldırırsınız. Başabaş noktası, parça boyutuna ve karmaşıklığına bağlı olarak genellikle 100,000-500,000 parçadır. Bakım kritik önemdedir — ısıtma elemanı değişimi ve kontrolör bakımı için yılda $5,000-15,000 maliyet bekleyin.

Lazer ve Ultrasonik Kesim

Hassas giriş giderme için gelişmekte olan teknolojiler. Lazer kesim, ısıdan etkilenen bölgeyi en aza indirerek olağanüstü temiz kesimler sağlar; tıbbi ve optik parçalar için idealdir. $200,000-500,000 düzeyindeki ekipman maliyeti kullanımı yüksek değerli parçalarla sınırlar. Ultrasonik kesim, esnek malzemelerdeki ince girişlerde iyi sonuç verir; ekipman maliyeti daha düşük ($50,000-150,000), işlem hızı ise daha yavaştır. Her iki teknoloji de enjeksiyon kalıplama dünyasındaki özel kullanım alanlarını geliştirmektedir.

Giriş Tasarımı Ayırma Zorluğunu Nasıl Etkiler?

Ayırma zorluğunu dört etken belirler: giriş alanı, konumu, malzeme çekmesi ve giriş bölgesi çevresindeki cidar kalınlığı geçişleri.

Yolluk Girişi Boyutu ve İz Kalitesi

Yolluk girişi boyutu ile iz kalitesi arasında ters bir ilişki vardır: daha büyük girişler temiz kesilmeye daha elverişlidir ancak daha büyük izler bırakır. Kenar girişleri için çoğu uygulamada ideal kalınlık 0.5-1.0mm’dir. Daha ince girişler (0.3mm) minimum iz bırakır ancak özellikle tok malzemelerde ayırma sırasında yırtılır. Daha kalın girişler (1.5mm+) temiz kesilir ancak ikincil finisaj gerektiren belirgin izler bırakır. Malzeme de önemlidir: PE gibi yumuşak malzemelerde daha ince girişler kullanılabilirken PC gibi rijit malzemelerde ayırma sırasında gerilim çatlağını önlemek için yeterli kalınlık gerekir.

Yolluk Girişi Konumlandırma Stratejisi

Yolluk girişi yerleşimi dama değil, satrançtır. Girişleri izlerin işlevi veya görünümü etkilemeyeceği yerlere – iç köşelere, temas etmeyen yüzeylere ya da monte edilecek veya boyanacak alanlara – yerleştirin. Giriş izlerinin gerilim yığılması oluşturacağı yüksek gerilimli alanlardan kaçının. Kozmetik parçalarda girişleri, nihai montajda görünmeyecek yüzeylere yerleştirin. Kalıp tasarımcısı son uygulamayı düşünmediği için A yüzeylerine konan girişlerin güzel parçaları bozduğunu gördüm.

Malzeme Büzülmesinin Etkileri

Farklı malzemeler girişlerin çevresinde farklı oranlarda büzülerek giriş izinin görünümünü ve ayırma güçlüğünü etkiler. PP ve POM gibi yarı kristal malzemeler, yüksek büzülme (1.5-2.5%) nedeniyle kalın girişlerin çevresinde çöküntü izleri oluşturur. ABS ve PC gibi amorf malzemeler daha düşük büzülmeye (0.4-0.8%) sahiptir ve daha tekdüze giriş izleri oluşturur. Cam elyaf dolgulu malzemeler özel değerlendirme gerektirir; elyaflar kesici takımlarda aşındırıcı yıpranmaya yol açar ve doğru kesilmezse pürüzlü giriş izi yüzeyleri oluşturabilir.

Cidar Kalınlığı Geçişleri

Yolluk girişlerinin yakınındaki ani kalınlık değişimleri, ayırma sorunlarına ve parça kusurlarına yol açar. Yolluk girişinden parça duvarına geçiş kademeli olmalıdır; mümkün olduğunda 3:1 veya 4:1 koniklik kullanırım. Ani geçişler, özellikle kırılgan malzemelerde veya düşük sıcaklıklarda parçaların yolluktan ayırma sırasında çatlamasına neden olabilecek gerilme yığılmaları oluşturur. Basınç düşüşlerini en aza indirmek ve çöküntü izi olasılığını azaltmak için yolluk girişi, yerel alanın en kalın kesitine akmalıdır.

Kendiliğinden Kopan Giriş Tasarımlarını Ne Zaman Seçmelisiniz?

Kendiliğinden ayrılan yolluk girişleri enjeksiyon kalıplamanın idealidir; parçalar manuel müdahale olmadan yolluklardan otomatik olarak ayrılır. Ancak çoğu avantajlı çözüm gibi, karar vermeden önce anlamanız gereken ödünleri vardır.

Otomatik Ayrılan Tünel Girişleri

Tünel girişler, parça itildiğinde kesilen kontrollü bir kırılma noktası oluşturarak çalışır. Temel parametreler tünel uzunluğu (giriş çapının 2-3x katı), kırılma açısı (genellikle 15-30 derece) ve malzeme seçimidir. PS ve SAN gibi kırılgan malzemeler çok iyi çalışırken PC ve POM gibi tok malzemeler sorun çıkarabilir. Çevrim süresinin kusursuz giriş izi görünümünden daha önemli olduğu elektronik muhafazalarda, oyuncaklarda ve tüketici ürünlerinde tünel girişlerle çok başarılı sonuçlar aldım. Karmaşık geometri nedeniyle takım 15-25% daha pahalıdır, ancak tüm giriş ayırma işçiliğini ortadan kaldırırsınız.

Sıcak Yolluk Valf Girişleri

Valf girişleri, plastik akışını kontrol etmek için ısıtılmış problar kullanarak yollukları tamamen ortadan kaldırır. Her girişin ayrı kontrolü vardır; bu da karmaşık parçaların veya aile kalıplarının sıralı dolumuna olanak tanır. Teknoloji, doğru bakım yapıldığında olgun ve güvenilirdir; ancak ilk yatırım, boyut ve karmaşıklığa bağlı olarak giriş başına $5,000-15,000 düzeyindedir. Valf girişleri yüksek hacimli üretimde (yılda 100,000+ parça) veya yolluk malzemesi maliyetinin önemli olduğu durumlarda anlamlıdır. Bakım gereksinimleri gerçektir; üç ayda bir ısıtma elemanı kontrolü ve yılda bir kontrolör kalibrasyonu yapılmalıdır.

Termal Yolluk Sistemleri

Isıl yolluk girişleri, kontrollü ayırma noktaları oluşturmak için sıcaklık farklarından yararlanır. Kavram zariftir: dolumdan sonra yolluğun bir bölümünü ısıtarak bağlantıyı koparan ısıl genleşme oluşturulur. Gerçek uygulama daha karmaşıktır ve hassas sıcaklık kontrolü ile zamanlama gerektirir. Ambalaj ve tıbbi cihazlarda başarılı uygulamalar gördüm, ancak teknoloji hâlâ gelişmektedir. Ekipman maliyetleri orta düzeydedir ($25,000-75,000), fakat proses geliştirme süresi uzun olabilir.

Yatırım Gerekçesi

Kendiliğinden yolluktan ayırma sistemlerinin hesabı basittir ancak çoğu zaman göz ardı edilir. Parça başına mevcut yolluk ayırma işçilik maliyetinizi hesaplayın, yıllık hacimle çarpın ve ek takım yatırımıyla karşılaştırın. Kalite iyileştirmelerini, çevrim süresi azalmasını ve ortadan kalkan yolluk malzemesi maliyetini hesaba katın. Çoğu uygulamada başa baş noktası, işçilik ücretlerine ve parça karmaşıklığına bağlı olarak 25,000-100,000 parçadır. Bakım maliyetlerini unutmayın; kendiliğinden yolluktan ayırma sistemleri düzenli servis gerektiren daha gelişmiş takımlar kullanır.

Yolluk Girişi Giderildikten Sonra Hangi Kalite Kontrolleri Gereklidir?

Kalıptan çıkarma sonrasındaki dört temel kontrol; görsel inceleme, boyutsal ölçüm, yüzey pürüzlülüğü testi ve gerilim izi incelemesidir.

Görsel Muayene Standartları

Kabul edilebilir yolluk izi görünümü için net görsel standartlar geliştirin. Kabul edilebilir, sınırda ve ret koşullarını gösteren fotoğraflarla belgeleyin. Operatörleri gerilme beyazlamasını, eksik kesimleri ve yüzey hasarını tanıyacak şekilde eğitin. Tutarlı aydınlatma kullanın; 6500K renk sıcaklığında 500-1000 lux, standart fabrika aydınlatmasında gözden kaçabilecek kusurları ortaya çıkarır. Kozmetik parçaları nihai kullanım ortamıyla eşleşen koşullarda inceleyin: otomotiv parçalarını otomotiv aydınlatması altında, tüketici elektroniğini ise tipik ev aydınlatması altında kontrol edin.

Ölçüsel Doğrulama

Yolluk girişinin alınması, gerilme giderme veya malzeme kaldırma yoluyla parça boyutlarını etkileyebilir. Kalibre edilmiş ölçüm ekipmanıyla yolluk girişi konumlarının 0.1mm yakınındaki kritik boyutları kontrol edin. İnce duvarlı parçalarda yolluk girişi kesme gerilmesi anlık boyut değişikliklerine veya uzun vadeli çarpılmaya neden olabilir. Parçaları yolluk girişini aldıktan hemen sonra, ardından 24-48 hours sonra tekrar ölçerek boyutsal kararlılığı belirleyin. 0.05mm’den fazla hareket eden parçalar, aşırı yolluk girişi alma gerilmesine veya kötü giriş tasarımına işaret eder.

Yüzey Kalitesi Gereksinimleri

Yolluk girişi izinin yüzey kalitesi hem görünümü hem işlevi etkiler. Pürüzlü izler gerilim yığılmaları ve erken arıza noktaları oluşturur. Nicel standartlar belirlemek için yüzey pürüzlülük ölçerler kullanın; işlevsel yüzeylerde genellikle Ra 1.6-6.3 μm, kozmetik yüzeylerde Ra 0.4-1.6 μm. Sınırda kaliteyi kabul etmek yerine pürüzlü izleri şartnameye göre zımparalayın veya işleyin. Doğru yüzey işleminin işçilik maliyeti genellikle saha arızaları veya müşteri şikâyetlerinin maliyetinden düşüktür.

Yaygın Kusurların Tespiti

Kontrol personelini; gerilim beyazlamasını (kesme sırasında aşırı yükü gösterir), çökme izlerini (kalın yolluk girişleri çevresinde malzeme çekmesi), renk değişimini (körelmiş kesici takımlardan kaynaklanan ısıl hasar) ve eksik ayırmayı (gerilim yığılması oluşturan kısmi kesimler) tanıyacak şekilde eğitin. Küçük yolluk girişlerini büyüteçle inceleyin; kesme kalitesini görmek için genellikle 2-4x yeterlidir. Görünür alanlarda gerilim beyazlaması veya işlevsel alanlarda gerilim yığılması bulunan parçaları reddedin. Bu kusurlar zamanla düzelmez, kötüleşir.

Giriş tasarımı ile ayırma verimliliği arasındaki ilişkiyi anlamak, mühendislerin ürün geliştirme çevriminin başlarında daha iyi kararlar almasına yardımcı olur. Uygulamada en başarılı enjeksiyon kalıplama projeleri, takım çeliği kesilmeden çok önce ilk DFM (Üretilebilirlik için Tasarım) incelemesi sırasında giriş ayırma stratejisini ele alır. Bu proaktif yaklaşım, giriş ayırmanın bir tasarım gereksinimi yerine sonradan düşünülen bir konu olarak ele alınması durumunda sıkça yaşanan maliyetli kalıp değişikliklerini ve üretim gecikmelerini önler.

Sıkça Sorulan Sorular

Sıkça Sorulan Sorular

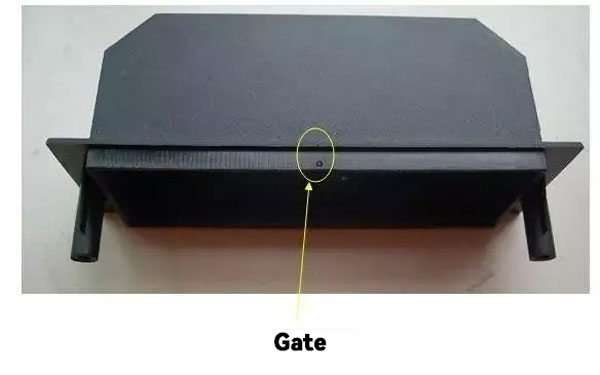

Enjeksiyon kalıplamada yolluk girişi izi nedir?

Giriş izi, giriş çıkarıldıktan sonra kalıplanmış parça üzerinde kalan küçük malzeme çıkıntısıdır. Bunu, parçanın yolluk sistemine bağlandığı ‘göbek deliği’ olarak düşünün. İz boyutu giriş tipine ve çıkarma yöntemine bağlıdır; tünel girişler minimum iz (0.05-0.2mm), doğrudan girişler ise belirgin kabarık alanlar (2-6mm) bırakabilir. İz kalitesi hem parça görünümünü hem de yapısal bütünlüğü etkilediğinden doğru çıkarma tekniği, parça spesifikasyonlarını korumak için kritiktir.

Enjeksiyon kalıplama girişlerini özel alet kullanmadan giderebilir misiniz?

Küçük girişler ve düşük hacimler için keskin bıçak veya standart keski gibi basit aletler kullanılabilir, ancak sonuçlar tutarsız ve işçilik yoğun olur. 1mm kalınlığa kadar kenar girişleri kaliteli yan keskilerle kesilebilir; özel giriş keskileri ise daha temiz sonuç verir. Birkaç yüz parçayı aşan üretim hacimlerinde işçilik maliyeti ve kalite sorunları, uygun yolluk ayırma araçlarını zorunlu kılar. Alet maliyetinden tasarruf etmeye çalışmak, genellikle başlangıçta uygun ekipmana yatırım yapmaktan daha fazla işçilik süresine ve red parçaya mal olur.

Kapı çıkarma, parça boyutsal hassasiyetini etkiler mi?

Evet, kapı çıkarma yanlış yapılırsa boyutsal hassasiyeti etkileyebilir. Parça yüzeyine çok yakın kesmek, duvardan malzeme çıkararak tolerans dışı kalan küçük bir alan oluşturabilir. Tersine, çok fazla kapı izi bırakmak, montaj uyumuna müdahale eden istenmeyen malzeme ekler. Anahtar, kesme derinliğini kontrol etmektir — tipik olarak parça yüzeyinin ±0,1 mm içinde. Sıkı toleranslı parçalar için, kapı konumunda çıkarma sonrası boyutsal kontroller, parçanın hala çizim spesifikasyonlarını ve fonksiyonel gereksinimleri karşıladığını doğrulamak için esastır.

Otomatik kapı çıkarma için en iyi kapı tipi nedir?

Denizaltı (tünel) girişleri, parça çıkarılırken ek işlem olmadan kopacak şekilde tasarlandıkları için otomatik ayırmaya uygundur. Giriş, ayırma çizgisinin altından geçer ve önceden belirlenmiş zayıf noktadan kırılarak çok az iz bırakır (tipik olarak 0.05-0.2mm). Başarı doğru tünel geometrisine bağlıdır; uzunluk, uygun kopma açılarıyla giriş çapının 2-3 katı olmalıdır. Malzeme seçimi de önemlidir; PS gibi kırılgan malzemeler PC gibi tok malzemelerden daha uygundur. Sıcak yolluk sistemlerinde valf girişleri, akışı ısıtılmış problarla kontrol ederek ayırma işlemini tamamen ortadan kaldırır.

Otomatik kapı çıkarma ekipmanı ne kadara mal olur?

Otomatik kapı çıkarma ekipmanının maliyeti, karmaşıklık ve verim gereksinimlerine bağlı olarak geniş bir aralıkta değişir. Düşük hacimli operasyonlar için temel bir pnömatik kesme istasyonu yaklaşık 2.000 ila 5.000 USD’dir. Robotik kapı çıkarma hücreleri yaklaşık 50.000 USD’den başlar ve entegre görüş rehberliğine sahip çok eksenli sistemler için 200.000 USD’yi aşabilir. Lazer kesme sistemleri 80.000 ila 150.000 USD aralığındadır. ROI, işçilik tasarruflarına, fire azaltımına ve verim iyileştirmesine bağlıdır ve çoğu sistem, yıllık 100.000 parçanın üzerindeki üretim hacimlerinde 12 ila 24 ay içinde kendini amorti eder.

Çıkarma ihtiyacını ortadan kaldıran kapı tasarımları var mı?

Evet, manuel çıkarma ihtiyacını ortadan kaldıran birkaç kapı tasarımı vardır. Sıcak kanat valf kapıları, ısıtılmış problarla plastik akışını kontrol eder, çıkarılacak fiziksel bir kapı olmadan temiz bir şekilde kapanır. Denizaltı kapıları, uygun şekilde tasarlandığında, çıkarma sırasında otomatik olarak kesilip ayrılır. Bazı termal kapı sistemleri, besleyici bağlantısını kırmak için kontrollü ısıtma kullanır. Ancak, bu sistemler daha yüksek başlangıç kalıp yatırımı (-60 daha fazla) gerektirir ve devam eden bakıma ihtiyaç duyabilir. Karar, üretim hacmi, işçilik maliyetleri ve kalite gereksinimlerine bağlıdır. Yüksek hacimli üretim için, kapı çıkarma operasyonlarının ortadan kaldırılması genellikle ek kalıp masrafını haklı çıkarır.

Kapı çıkarma alanları yakınında beyaz stres izlerine ne sebep olur?

Beyaz gerilim izleri (gerilim beyazlaması), kesme kuvvetleri malzemenin akma mukavemetini aştığında oluşur ve moleküler zincirlerin hizalanmasına ve ışık saçılımının değişmesine yol açar. Yaygın nedenler arasında kesmek yerine ezen körelmiş kesici takımlar, aşırı kesme kuvveti, uygun olmayan kesme açıları veya cam geçiş sıcaklığının altındaki donmuş parçaların kesilmesi bulunur. PS ve rijit PVC gibi kırılgan malzemeler özellikle hassastır. Önleme; keskin takımların, doğru kesme tekniğinin kullanılmasını, parçaların kesimden önce oda sıcaklığına ısıtılmasını ve yolluk girişlerinin temiz kesim için uygun kalınlıkta tasarlanmasını içerir. Gerilim beyazlaması kalıcıdır ve görünür bölgelerde genellikle parçanın reddedilmesini gerektirir.

Yolluk girişi giderme basit bir ikincil işlem gibi görünebilir; ancak iyi parçaların mükemmel hâle geldiği ya da mükemmel parçaların bozulduğu aşamadır. Temel nokta, giriş gidermeyi üretim başladıktan sonra değil kalıp tasarımı sırasında düşünmektir. Hacim ve kalite gereksinimlerinize uygun giriş türünü seçin, doğru araçlara ve eğitime yatırım yapın, net kalite standartları belirleyin. İşçilik süresi, kalite sorunları ve müşteri memnuniyeti hesaba katıldığında en ucuz giriş giderme yönteminin her zaman en ekonomik seçenek olmadığını unutmayın.
