Enjeksiyon Kalıbında Yolluklar ve Girişler: Kapsamlı Bir Bakış

Yolluklar ve girişler, her enjeksiyon kalıplama¹ takımının dolaşım sistemidir. Erimiş plastiğin her boşluğa doğru sıcaklık, basınç ve hızda ulaşıp ulaşmayacağını ya da parçaları hurdaya çıkaran eksik dolumlar, çöküntü izleri ve birleşme çizgileriyle karşılaşıp karşılaşmayacağınızı belirlerler. ZetarMold’da ürettiğimiz her kalıp, çelik kesilmeden önce yolluk ve giriş incelemesinden geçer; çünkü bu kanallardaki hatalar kalıp bütçesini ve üretim süresini tüketmenin en hızlı yollarındandır. Bu kılavuzda yolluk ve giriş türlerini, en önemli tasarım kurallarını ve dünya çapında binlerce kalıp projesinde gördüğümüz en yaygın hataları açıklıyoruz.

İster yepyeni bir takımın teknik özelliklerini belirliyor ister mevcut bir takımdaki sorunları gideriyor olun, buradaki pratik ilkeler daha iyi tasarım kararları almanıza ve deneyimli mühendisleri bile hazırlıksız yakalayan en yaygın tuzaklardan kaçınmanıza yardımcı olacaktır.

Enjeksiyon Kalıplamada Yolluklar ve Yolluk Girişleri Nedir?

Yolluklar ve girişler, bir enjeksiyon kalıbı² içindeki farklı ancak birbiriyle sıkı bağlantılı iki unsurdur. Yolluk, erimiş plastiği makine nozulundan veya ana yolluktan her boşluğun yakınına taşıyan kanal ağıdır. Giriş ise bu kanalın en ucunda, eriyiğin doğrudan boşluğa girdiği dar açıklıktır.

Daha geniş bir bakış için enjeksiyon kalıplama eksiksiz kılavuzumuz süreç temellerini, malzeme davranışını ve üretim kararlarını ele alır.

Şöyle düşünün: yolluk otoyol, giriş ise çıkış rampasıdır. Otoyol, trafiğin aşırı basınç düşüşü olmadan akmasını sağlayacak kadar geniş; çıkış rampası da malzemenin boşluğa düzgün girmesini ve doğru anda donmasını sağlayacak boyutta olmalıdır. Bunlardan birini yanlış yaparsanız kusurlar, uzun çevrim süreleri veya reçine israfıyla karşılaşırsınız.

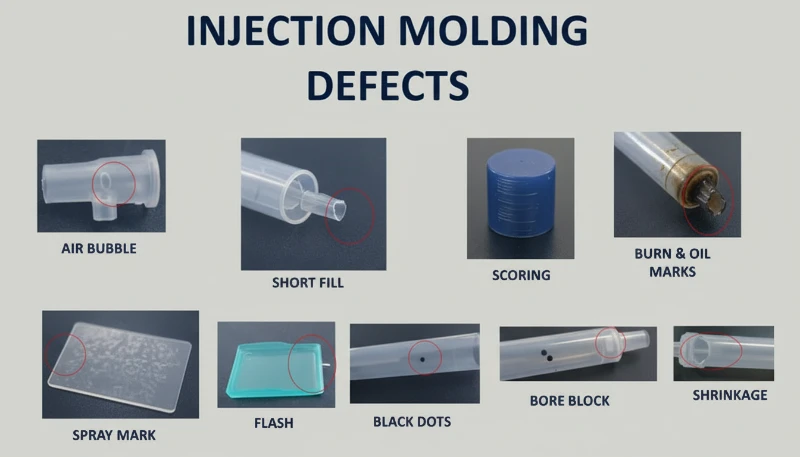

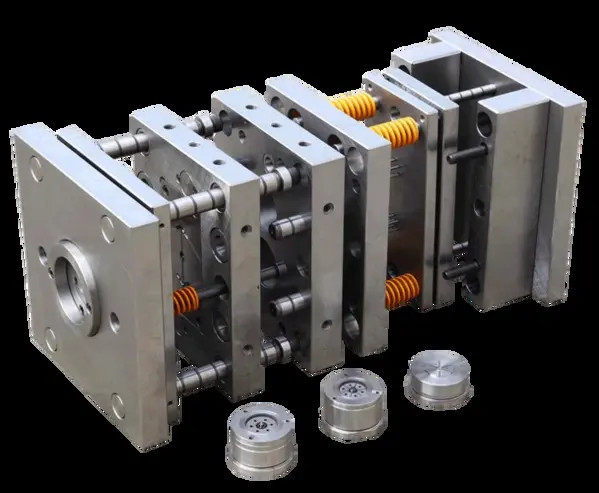

Uygulamada yolluklar ve girişler doğrudan kalıp plakalarına veya sıcak yolluk manifoldlarına işlenir. Geometrileri takım aşamasında sabitlenir; bu nedenle hataları düzeltmek pahalıdır. Fazla uzun bir yolluk malzeme israfına yol açar ve çevrim süresini uzatır. Fazla küçük bir giriş aşırı kesme oluşturur; malzemeyi yakar veya eksik doluma neden olur. Yanlış konuma yerleştirilmiş bir giriş, kozmetik bir yüzeyde görünür iz bırakır ya da yüksek gerilimli bir bölgede kaynak çizgisi oluşturur.

Yolluk ile giriş arasındaki etkileşim ütüleme ve tutma basıncını da etkiler. Giriş çok erken donarsa kavite yeterince ütülenemez ve çekme ile ölçü farklılığı oluşur. Çok uzun süre açık kalırsa çevrim uzar ve giriş yakınında aşırı ütüleme görülebilir. Deneyimli bir kalıp mühendisinin DFM incelemesinde ilk değerlendirdiği unsurlardan birinin yolluk ve giriş tasarımı olmasının nedeni budur.

ZetarMold’da her yeni kalıbın yolluk ve giriş düzenini çelik işlenmeden önce inceliyoruz. 8 kıdemli mühendisimiz binlerce kalıp projesinde toplam onlarca yıllık deneyime sahiptir; kâğıt üzerinde doğru görünen ancak üretimde sorun çıkaracak yolluk düzenlerindeki olası dolum problemlerini tespit edebilirler.

Farklı Yolluk Türleri Parça Kalitesini Nasıl Etkiler?

Seçtiğiniz yolluk türü; malzeme atığını, çevrim süresini, basınç tutarlılığını ve parçalar arası değişkenliği doğrudan ve ölçülebilir biçimde etkiler. Deneyimimize göre soğuk yolluk ile sıcak yolluk arasındaki seçim, herhangi bir kalıp yapımındaki yollukla ilgili en önemli karardır.

Soğuk yolluklar doğrudan kalıp plakalarına işlenir. Erimiş plastik bu kanallardan akar ve parçayla birlikte katılaşır. Çıkarmadan sonra yolluk parçadan ayrılır; yeniden öğütülüp kullanılır veya hurdaya çıkarılır. Soğuk yolluklar, düşük ve orta hacimli üretim ile yeniden öğütülmüş malzemeye duyarlı olmayan malzemeler için varsayılan seçimdir. İmalatları ve bakımları daha kolaydır, kalıp maliyetleri de daha düşüktür.

Dezavantajları malzeme israfı ve çevrim süresidir. Büyük bir soğuk yolluk, parça ağırlığına ek yük getirir; bu da her çevrimde eritilecek, enjekte edilecek ve soğutulacak daha fazla malzeme demektir. Milyonlarca çevrimlik yüksek hacimli bir parçada bu israf hızla büyür. Soğuk yolluklar ayrıca sıcak yolluklardan daha fazla basınç kaybı oluşturur; bu durum ince cidarlı parçalar veya yüksek viskoziteli malzemeler için sorun olabilir.

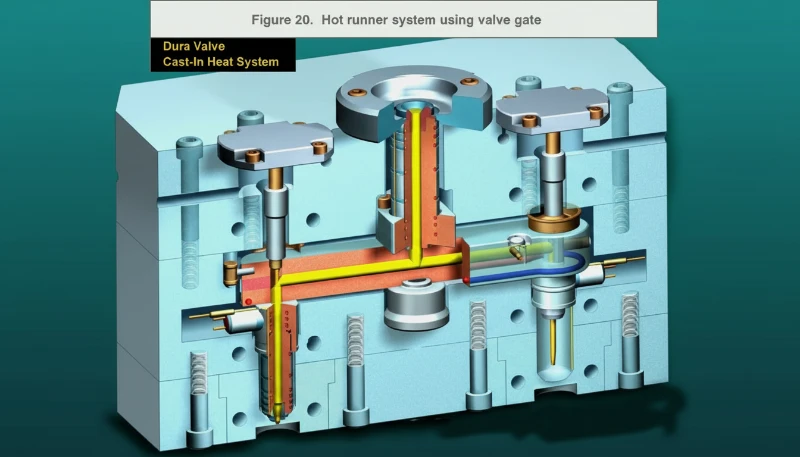

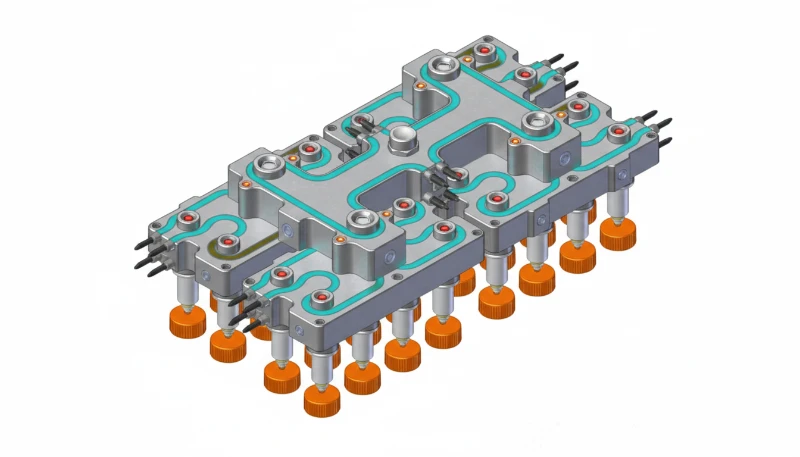

Sıcak yolluklar, plastiği yolluk kanalı içinde sürekli erimiş halde tutmak için ısıtılmış manifoldlar ve nozullar kullanır. Dışarı atılacak veya hurdaya ayrılacak katılaşmış bir yolluk yoktur. Yalnızca malzeme tasarrufu bile yüksek hacimli üretimde daha yüksek kalıp maliyetini karşılayabilir. Sıcak yolluklar ayrıca kalın bir yolluğun soğuması beklenmediği için çevrim süresini kısaltır ve yolluk girişinde daha tutarlı basınç sağlar.

Ancak sıcak yolluk sistemleri daha karmaşıktır. Kalıp maliyetini artırır, sıcaklık kontrolörleri gerektirir ve malzeme ya da renk değişikliklerine duyarlı olabilirler. Özellikle PVC veya belirli polyesterler gibi ısıya duyarlı bazı reçineler, manifoldda uzun kalma süresi bozunmaya yol açabileceği için sıcak yolluklara uygun değildir.

Soğuk yolluklarda kesit şekli, çoğu kişinin düşündüğünden daha önemlidir. Tam dairesel yolluk en iyi yüzey alanı/hacim oranına sahiptir; bu da en düşük ısı kaybı ve basınç düşüşü demektir. Trapez yolluk daha kolay işlenir, ancak hacmine göre daha fazla yüzey alanına sahip olduğundan eriyik daha hızlı soğur. Yarım dairesel yolluk iki seçeneğin de en kötü yönlerini taşır; bunu neredeyse hiç önermeyiz. Akış cephesi hızını korumak ve ölü bölgeleri önlemek için yolluk çapı kademeli olmalı, ana yolluktan girişe doğru ilerledikçe küçülmelidir.

Enjeksiyon Kalıplamadaki Başlıca Yolluk Girişi Türleri Nelerdir?

Üretim kalıplarında yaklaşık bir düzine giriş tipi kullanılır; ancak bunların altısı uygulamaların büyük çoğunluğunu kapsar. Her birinin belirli parça geometrilerine, malzemelere ve üretim hacimlerine uygun olmasını sağlayan kendine özgü güçlü yönleri ve ödünleri vardır.

Kenar giriş (yan giriş veya dikdörtgen giriş olarak da adlandırılır), enjeksiyon kalıplamanın en yaygın giriş türüdür. Kavitenin kenarındaki ayırma hattında bulunur. Giriş kalınlığı genellikle nominal et kalınlığının %30 ila 50’si, genişliği ise kalınlığın iki ila üç katıdır. Kenar girişlerin işlenmesi ve numune aşamasında değiştirilmesi kolaydır; neredeyse tüm termoplastiklerle çalışırlar. Dezavantajı, parça kenarında görünür bir giriş izi bırakmaları ve kalıpta otomatik giriş ayırma mekanizması yoksa ikincil bir kesme işlemi gerektirmeleridir.

Pim girişler, genellikle 0.8 ila 1.5 mm çapında olan ve çoğunlukla üç plakalı kalıplarda kullanılan küçük çaplı girişlerdir. Küçük boyutları sayesinde çok az iz bırakır ve kalıp açılırken yolluktan otomatik ayrılabilirler. Pim girişler, özellikle büyük veya karmaşık bir geometriyi doldurmak için birden fazla giriş gerektiğinde küçük ve orta boy parçalar için uygundur. Yüksek kesme hızları, bazı cam elyaf takviyeli naylonlar gibi kesmeye duyarlı malzemeler için onları elverişsiz kılar.

Denizaltı girişler (tünel girişler de denir), yolluk girişini ayırma çizgisinin altındaki kalıp çeliğinden geçirir. Kalıp açılıp parça çıkarıldığında giriş temiz biçimde kesilir. Bu, iki plakalı kalıpta otomatik yolluk ayırmaya olanak tanır ve yüksek hacimli üretimde önemli bir avantajdır. Giriş, kalıp boşluğuna yandan veya alttan ulaşabilir; bu da tasarımcıya giriş konumunda esneklik sağlar. Ödünleşim, tünel açısı ile geometrisinin hassas işlenmesi gerekliliği ve malzeme keskin bir dönüşten zorlandığı için giriş çeliğinin daha hızlı aşınmasıdır.

Yelpaze yolluk girişleri, akış izlerini ve jetlemeyi önlemek için akışın geniş bir cepheye dağıtılması gereken düz, ince cidarlı parçalarda kullanılır. Giriş, yollukta dar başlar ve parça genişliğine uyacak biçimde yelpaze şeklinde açılır. Film girişleri benzerdir ancak parçanın tüm genişliği boyunca uzanır. Her iki tip de giriş tarafındaki kozmetik kalitenin önemli olduğu optik parçalar ve düz paneller için uygundur. Dezavantajları, kesilmesi gereken geniş bir giriş izi bırakmaları ve yolluk hacmini artırmalarıdır.

Doğrudan girişler (yolluk burcu girişleri olarak da adlandırılır), yolluk olmadan doğrudan makine memesinden boşluğa besleme yapar. En düşük basınç düşüşünü sağlarlar ve cihaz muhafazaları veya otomotiv panelleri gibi büyük parçalar üreten tek gözlü kalıplarda kullanılırlar. Giriş izi büyüktür ve genellikle talaşlı işlemle alınması gerekir. Doğrudan girişler, ütüleme basıncı burada yoğunlaştığı için giriş bölgesi yakınında yüksek artık gerilime de yol açma eğilimindedir.

Çok Gözlü Kalıplar İçin Yolluk ve Girişler Nasıl Tasarlanır?

Çok kaviteli kalıp tasarımının anahtarı, her kavitenin aynı anda dolması için akışı dengelemektir. Çok kaviteli kalıplar benzersiz bir zorluk oluşturur: Her kavite aynı anda, aynı basınçla dolmalı ve aynı parçayı üretmelidir. Bir kavite önce dolarsa diğerleri hâlâ dolarken aşırı ütülenir. Bir kavite en son dolarsa eksik dolum oluşabilir. Buna dolum dengesizliği denir ve çok kaviteli üretimdeki bir numaralı kalite sorunudur.

Çözüm, dengeli bir yolluk yerleşimidir. Doğal olarak dengeli bir yerleşimde her kalıp gözü yolluk burcundan eşit uzaklıktadır. Her kalıp gözü için akış yolu uzunluğu, yolluk çapı ve dirsek sayısı aynıdır. Bu ideal çözümdür ancak özellikle kalıp gözleri farklı boyutlardaysa veya kalıp yerleşimi makinenin kolon aralığıyla sınırlıysa her zaman mümkün değildir.

Doğal dengeli bir yerleşim mümkün değilse yapay dengeli yerleşim kullanılır. Bu, her yolun akış direncini eşitlemek için yolluk çaplarının ve giriş boyutlarının boşluk bazında ayarlanması demektir. Bunun için kalıp akış simülasyonu gerekir; ZetarMold’da çelik kesilmeden önce dolum modellerini öngörmek ve yolluk ölçülerini optimize etmek için Moldflow³ analizi kullanıyoruz. Simülasyonu baştan yapmak, T1 numune alımından sonra yolluk kanallarını yeniden işlemekten çok daha ucuzdur.

Yolluk yerleşimi kalıp boyutunu ve atış ağırlığını da etkiler. 8 kaviteli bir kalıp için kompakt H tipi yolluk, doğrusal yerleşimden daha verimlidir ancak daha karmaşık işleme gerektirir. Radyal yerleşim yuvarlak parçalar için uygundur fakat dikdörtgen parçalarda alan kaybına yol açabilir. Yerleşim kararı, soğutma kanalı konumu, çıkarma sistemi tasarımı ve kalıp tabanı boyutu gibi sonraki tüm kararları etkilediğinden kalıp tasarımının erken aşamasında verilmelidir.

Çok boşluklu kalıplarda yolluk girişinin boyutlandırılması, boşluğun konumunu da hesaba katmalıdır. Doğal dengeli yerleşimde tüm girişler aynı boyuttadır. Yapay dengeli yerleşimde ana yolluğa yakın girişler, akış direncini artırıp dolum süresini eşitlemek için daha küçüktür. İlk kalıp numune alma prosesinin kritik olmasının nedenlerinden biri budur — gerçek dolum dengesini doğrulamanız ve gerekirse giriş boyutlarını ayarlamanız gerekir. Şanghay fabrikamızda çok boşluklu kalıplar için düzenli olarak kalıp akış simülasyonu yapıyor ve sonuçları 47 enjeksiyon kalıplama makinemizde ilk parça numune alımı sırasında doğruluyoruz.

Yolluk Girişi Konumu Parça Kalitesi İçin Neden Önemlidir?

Yolluk girişi konumu, akış yolunu, kaynak çizgilerini ve çarpılma yönünü belirlediği için kalıp tasarımındaki en önemli karardır. Akış yolu; kaynak çizgilerinin nerede oluşacağını, parçanın nasıl üteleneceğini, çöküntü izlerinin nerede ortaya çıkacağını ve kozmetik yüzeyin kabul edilebilir olup olmadığını kontrol eder. Yolluk girişi konumunu yanlış seçerseniz diğer yönlerden iyi tasarlanmış bir kalıp bile kusurlu parçalar üretir.

Giriş konumlandırmanın ilk kuralı, girişi ana kozmetik yüzeyde görünmeyecek yere yerleştirmektir. Tüketici ürünlerinde giriş izi genellikle arka tarafta veya geçmeli bağlantı özelliğinin içinde gizlenir. Otomotiv parçalarında bir trim panelinin altında saklanabilir. Giriş görünür bir yüzeyde olmak zorundaysa izi en aza indirmek için valf giriş veya tünel giriş kullanmayı değerlendirin.

İkinci kural, yolluk girişini parçanın en kalın kesitine yerleştirip akışı ince kesitlere yönlendirmektir. Böylece kalın kesitler ince kesitler donmadan önce ütülenir; çökme izleri ve boşluklar önlenir. Girişi ince kesite yerleştirip kalın kesiti buradan ütülemeye çalışmak, çökme ve eksik doluma davetiye çıkarır.

Üçüncü kural, girişi kaynak çizgileri kritik olmayan alanlarda kalacak şekilde konumlandırmaktır. İki akış cephesinin birleştiği her yerde bir kaynak çizgisi oluşur. Tek bir girişiniz varsa girişin kendisinden kaynaklanan bir kaynak çizgisi oluşmaz; ancak deliklerin veya lokmaların çevresinde kaynak çizgileri bulunabilir. Birden fazla giriş kullanıldığında kaynak çizgisi girişler arasında oluşur. Kaynak çizgisinin konumunu tahmin etmek için kalıp akış simülasyonu kullanmak standart uygulamadır — öyle de olmalıdır.

Deneyimlerimize göre daha az deneyimli kalıp üreticilerinde gördüğümüz en yaygın hatalardan biri, takım maliyetinden tasarruf etmek için kozmetik yüzeye giriş yerleştirip ardından giriş izini gidermek amacıyla ikincil yüzey işlemlerine çok daha fazla para harcamaktır. Doğru yaklaşım, DFM sırasında giriş konumunu en baştan parça tasarımına dahil etmektir; böylece hem parça tasarımcısı hem de kalıp üreticisi izin nerede kalacağı ve kabul edilebilir olup olmadığı konusunda anlaşır.

Yolluklar ve Girişler İçin Temel Tasarım Kontrolleri Nelerdir?

En etkili yaklaşım, her yolluk ve giriş sisteminin üretimden önce geçmesi gereken standartlaştırılmış bir tasarım kontrol listesidir. ZetarMold’da yolluk dengesinden giriş çeliğinin sertliğine kadar her şeyi kapsayan 25 maddelik bir kontrol kullanıyoruz. En fazla sorunu yakalayan en kritik kontroller şunlardır.

Önce yolluk dengesini doğrulayın. Kalıp akış simülasyonu çalıştırın ve tüm kalıp boşluklarının hem dolum süresi hem de basınç bakımından birbirinin yüzde 5’i içinde dolduğunu kontrol edin. Dengesizlik daha büyükse çeliği işlemeden önce yolluk çaplarını veya giriş boyutlarını ayarlayın. İkinci olarak giriş-et kalınlığı oranını kontrol edin. Kenar girişlerde giriş kalınlığı, nominal et kalınlığının yüzde 30 ila 50’si olmalıdır. Pim girişlerde çap, malzeme viskozitesine ve parça boyutuna bağlı olarak 0.8 ila 1.5 mm olmalıdır. Üçüncü olarak giriş donma süresinin ütüleme süresinden kısa, ancak kalıp boşluğunun yeterince ütülenmesine izin verecek kadar uzun olduğunu doğrulayın. Bu, kontrol edilmesi gereken bir simülasyon çıktısıdır.

Dördüncüsü, yolluğun temiz biçimde itilebildiğini doğrulayın. Yolluk yeterli çıkma açısına sahip olmalı ve itici pimler doğru noktalardan temas etmelidir. Kalıp açıldıktan sonra kalıpta asılı kalan yolluk duruşa ve olası kalıp hasarına yol açar. Beşincisi, yolluk giriş izi yüksekliğini parça spesifikasyonuna göre kontrol edin. Özellikle diğer bileşenlerle eşleşen bazı parçalarda giriş izi yüksekliği için katı gereklilikler vardır. İz çok yüksekse montajı engeller.

Altıncı olarak giriş çeliği seçimini ve sertliğini inceleyin. Girişler, özellikle cam elyaf dolgulu malzemelerde yüksek aşınmaya maruz kalır. Giriş inserti sertleştirilmiş çelikten yapılmalıdır; üretim kalıplarında genellikle 48-52 HRC sertlikte H13 veya S136 kullanırız. Yedinci olarak kalıp gözündeki havanın eriyik cephesinin önünden tahliye edilebildiğini doğrulayın. Giriş konumu akış yönünü, akış yönü de havanın nereye itildiğini belirler. Hava, tahliyesi olmayan kör bir bölgede sıkışırsa yanıklar ve eksik dolum oluşur.

Son olarak yolluk ağırlığını parça ağırlığıyla karşılaştırın. İyi tasarlanmış soğuk yolluklu bir kalıpta yolluk ağırlığı, toplam atış ağırlığının yüzde 30 ila 50’sini geçmemelidir. Yolluk parçadan ağırsa malzeme ve çevrim süresi israf ediyorsunuz demektir; sıcak yolluk veya yeniden tasarlanmış bir yerleşim düşünmelisiniz. Bu kontroller kalıp üretim prosesimizde standarttır; tesis içi kalıp üretimimiz ayda 100’den fazla kalıp setini destekler ve her biri bu incelemeden geçer.

Fabrika Uzmanlığı Yolluk ve Yolluk Girişi Kusurlarını Nasıl Önleyebilir?

İyi tasarlanmış bir kalıbı tutarlı, kusursuz üretime dönüştüren unsur fabrika uzmanlığıdır. Fabrika prosesi doğru şekilde sürdürme uzmanlığından yoksunsa kusursuz tasarlanmış bir yolluk ve giriş sistemi bile kusurlu parçalar üretebilir. Farkı ekipman kalitesi ve üretim kontrol sisteminin titizliği yaratır.

Yolluk ve kapı sorunlarının çoğu gerçekte proses kurulumu sırasında ortaya çıkar. Kapı donma süresinin sıkıştırma basıncıyla etkileşimini anlamayan bir teknisyen yanlış tutma süresi ayarlar; bu da çökme izlerine veya çapağa yol açar. Tünel kapının belirli bir çıkarma hızı gerektirdiğini bilmeyen bir teknisyen presi fazla yavaş ayarlayabilir; böylece kapı temizce kesilmek yerine uzar. Bunlar teorik sorunlar değildir — yolluğu doğru olduğu halde proses penceresi hiçbir zaman doğru kurulmamış başka tedarikçilere ait kalıpları düzelttik.

Malzeme yönetimi de sık gözden kaçan bir etkendir. Naylon veya polikarbonat gibi higroskopik malzemelerdeki nem, yolluk girişinde gümüşlenmeye ve zayıf birleşme çizgilerine neden olur. Kurutucu doğru sıcaklıkta ve çiy noktasında tutulmazsa kusur ilk olarak eriyiğin en hızlı hareket ettiği ve kesmenin en yüksek olduğu yolluk giriş bölgesinde görülür. Fabrikamızda her pres bir hazne kurutucusuna bağlıdır ve deneyim veri tabanımızdaki 400+ plastik malzemeyle yapılan her üretim çalışmasından önce malzemenin nem içeriğini doğrularız.

Takım bakımı da aynı ölçüde önemlidir. Yolluk girişleri, özellikle aşındırıcı malzemelerle zaman içinde yıpranır. Başlangıçta 1.0 mm olan bir pim yolluk girişi, cam elyaf dolgulu naylonla 100,000 çevrimden sonra 1.3 mm’ye genişleyebilir; bu da dolum örüntüsünü değiştirerek çapağa veya boyutsal sapmaya neden olur. Düzenli kalıp bakımı — yolluk girişi boyutlarının ölçülmesi, yolluk kanallarının parlatılması ve itici pim hizalamasının kontrol edilmesi — tutarlı kalite için zorunludur. Kendi bünyemizde kalıp üretim tesisi bulundurmamızın nedenlerinden biri budur: Dışarıdan bir tedarikçiyi beklemeden kalıplara hızla bakım yapabilir ve onları yenileyebiliriz.

20 yılı aşkın enjeksiyon kalıplama ve takım deneyimiyle ZetarMold, bu sorunları müşteriye ulaşmadan yakalayan üretim kontrol sistemleri kurmuştur. Mühendislik ekibimiz her kalıp tasarımını inceler, karmaşık takımlarda kalıp akış analizi yapar ve üretim başlamadan önce kilitlenen, belgelenmiş süreç parametreleri oluşturur. Enjeksiyon kalıplama ortaklarını değerlendirirken sorulması gereken temel soru, fabrikanın yolluk ve giriş tasarımının gerekçesini açıklayıp açıklayamadığıdır; yalnızca kalıp çizimini göstermeleri değil, her kararın neden alındığını ve numune sırasında nasıl doğrulandığını anlatmaları gerekir.

Bir Sonraki Kalıbınız İçin Uzman Yolluk ve Giriş Tasarımı Alın

Yolluklar ve girişler şansa bırakılamayacak kadar önemlidir. Kötü tasarlanmış bir giriş, iyi bir parça tasarımını görünür kusurlar, boyutsal kararsızlık, yüksek hurda oranları ve yavaş çevrimlerle bir üretim kâbusuna dönüştürebilir. ZetarMold’da 8 kıdemli mühendisimiz, Şanghay fabrikamızdaki 90T ila 1850T aralığındaki 47 presimiz için her kalıp tasarımını eksiksiz MOLDFLOW simülasyonuyla inceler. İster tek gözlü prototip kalıba ister 32 gözlü üretim takımına ihtiyacınız olsun, ilk baskıdan itibaren çalışan optimize edilmiş yolluk ve giriş sistemleri sunarız.

Başlamaya hazır mısınız? 3D modelinizi bize gönderin; 48 saat içinde yolluk ve giriş önerilerini içeren ücretsiz DFM incelemesi alın. Ücretsiz Teklif Alın ve şirketlerin Çin’den hassas enjeksiyon kalıplama için neden ZetarMold’a güvendiğini görün.

Sıkça Sorulan Sorular

Enjeksiyon kalıplamada yolluk ile giriş arasındaki fark nedir?

Yolluk, erimiş plastiği makine memesinden veya ana yolluktan kalıp gözü yakınındaki bölgeye taşıyan kanaldır. Giriş, yolluğun sonunda eriyiğin kalıp gözüne girdiği dar açıklıktır. Yolluğu otoyol, girişi de çıkış rampası olarak düşünün. Yolluk toplu malzeme taşırken giriş; debiyi, yönü ve donma zamanlamasını kontrol eder. Birindeki değişiklik üretimde diğerinin performansını doğrudan etkilediğinden ikisi entegre bir sistem olarak birlikte tasarlanmalıdır.

Enjeksiyon kalıplamada en yaygın kullanılan kapı türleri nelerdir?

Yolluk dengeleme, tüm kavitelerin eşit basınçla aynı anda dolmasını sağlar. Doğal dengeli düzende her kavite, aynı yolluk geometrisiyle yolluk burcuna eşit mesafededir. Kavite yerleşimi kısıtları nedeniyle doğal denge mümkün değilse yapay dengeleme, akış direncini eşitlemek için yolluk çaplarını ve giriş boyutlarını kavite bazında ayarlar. MOLDFLOW gibi kalıp akış simülasyon yazılımları, kalıp üretilmeden önce dolum desenlerini öngörmek ve ölçüleri optimize etmek için gereklidir; numune aşamasındaki önemli revizyon maliyetlerini azaltır.

Çok gözlü bir kalıpta yollukları nasıl dengelersiniz?

Giriş konumu, kavite içindeki eriyik akış yönünü belirler; bu da akış cephelerinin nerede birleşip kaynak izi oluşturacağını doğrudan kontrol eder. Birden fazla giriş kullanıldığında komşu girişlerden gelen akış cepheleri arasında kaynak izleri oluşur. İki akış cephesi tam birleşmeyebileceği için kaynak izi çevresindeki malzemeden doğası gereği daha zayıftır. DFM incelemesi sırasında kalıp akış simülasyonuyla kaynak izi konumlarını öngörüp girişleri stratejik olarak yerleştiren tasarımcılar, kaynak izlerini yapısal dayanımın daha az önemli olduğu kritik olmayan alanlara taşıyabilir.

Enjeksiyon kalıplamada yolluk giriş konumu birleşme çizgilerini neden etkiler?

Giriş konumu, kalıp boşluğu içindeki eriyik akış yönünü belirler; bu da akış cephelerinin nerede buluşup birleşme çizgileri oluşturacağını doğrudan kontrol eder. Birden fazla giriş kullanıldığında bitişik girişlerden gelen akış cepheleri arasında birleşme çizgileri oluşur. İki akış cephesi soğuma sırasında tamamen bağlanamayabileceği için birleşme çizgisi çevresindeki malzemeden doğası gereği daha zayıftır. Tasarımcılar, birleşme çizgisi konumlarını kalıp akış simülasyonuyla tahmin edip DFM incelemesi sırasında girişleri stratejik olarak yerleştirerek bu çizgileri yapısal dayanımın daha az önemli olduğu kritik olmayan alanlara taşıyabilir.

Enjeksiyon kalıplamada yolluk girişi çok küçük olursa ne olur?

Çok küçük bir yolluk girişi, eriyik dar açıklıktan zorla geçirilirken aşırı kayma gerilimi oluşturur. Bu, özellikle kaymaya duyarlı reçinelerde malzeme bozunmasına yol açabilir. Yüksek basınç düşüşü, kalıp boşluğunun tamamen dolmadığı eksik dolum riskini de artırır. Ayrıca küçük bir giriş, ütüleme tamamlanmadan donabilir; bu da çöküntü izlerine, boşluklara ve ölçüsel değişime neden olur. Yolluk girişi ölçüsü, kullanılan belirli malzeme için dolum hızını, ütüleme süresini ve kayma sınırlarını dengelemelidir.

Sıcak yolluk sistemi soğuk yolluk sisteminden nasıl ayrılır?

Sıcak yolluk sistemi, plastiği yolluk kanallarında eriyik hâlde tutmak için ısıtmalı manifoldlar ve nozullar kullanır; böylece çıkarılması veya hurdaya ayrılması gereken katılaşmış yolluk firesi oluşmaz. Soğuk yolluk sistemi, yolluğun parçayla birlikte katılaştığı ve çıkarma sonrasında ayrılması gereken ısıtılmamış kalıp plakası kanallarına dayanır. Sıcak yolluklar malzeme tasarrufu sağlar ve çevrim süresini azaltır ancak kalıp maliyetini ve karmaşıklığını artırır. Soğuk yollukların yapımı daha basit ve ucuzdur ancak fire üretir. Seçim, üretim hacmine ve parça ekonomisine bağlıdır.

Yolluk girişinin donma süresi nedir ve neden önemlidir?

Yolluk girişinin donma süresi, girişteki malzemenin kaviteyi yolluktan ayıracak kadar katılaşması için geçen süredir. Bu önemlidir; çünkü malzeme geri akmadan tutma basıncının ne zaman kaldırılabileceğini belirler. Giriş çok erken donarsa kavite yetersiz beslenir ve çöküntü izleri ile boyutsal değişime yol açar. Çok geç donarsa çevrim süresi uzar ve giriş yakınındaki aşırı besleme çapak veya deformasyona neden olabilir. Doğru giriş boyutlandırması donma süresini etkili biçimde kontrol eder.

Yolluk girişi kalıntısının parça görünümünü etkilemesini nasıl önlersiniz?

Giriş izi çeşitli stratejilerle en aza indirilebilir: küçük ve temiz kopma noktaları için tünel veya iğne giriş kullanın; girişleri izin görünmeyeceği kozmetik olmayan yüzeylere veya iç özelliklere yerleştirin; görünür yüzeylerde yüzeyle sıfır bitiş için valf giriş kullanın; parça resminde giriş izi yüksekliği gereksinimlerini belirtin ve iz boyutunu azaltmak için giriş geometrisi ile proses koşullarını optimize edin. Kalıplama sonrası pahalı finisaj işlemlerini önlemek için DFM aşamasında giriş konumu ve iz gereksinimlerini kalıp üreticinizle görüşün.
