Introdução ao aço para moldes de injeção
O aço para moldes de injeção é a pedra angular do processo de moldagem por injeção, permitindo a produção de peças de plástico precisas e de alta qualidade, utilizadas em indústrias que vão desde a automóvel à dos dispositivos médicos. Estes aços são especificamente concebidos para suportar as condições extremas da moldagem por injeção, incluindo altas pressões, temperaturas elevadas e ciclos repetitivos. O aço para moldes correto garante durabilidade, precisão e eficiência de custos, tendo um impacto direto na qualidade do produto final.
Os aços para moldes têm de possuir uma combinação de propriedades, tais como dureza, tenacidade, resistência ao desgaste e condutividade térmica, para lidar com as tensões da injeção de plástico fundido e dos ciclos de arrefecimento. Por exemplo, os aços resistentes ao impacto, como o S7 ou o H13, são escolhidos pela sua capacidade de absorver choques e resistir a fissuras, garantindo que os moldes duram milhões de ciclos. Compreender o papel do aço para moldes é fundamental para os fabricantes que pretendem otimizar a produção e minimizar o tempo de inatividade.
1. Porque é que o aço para moldes de injeção é importante?
O aço correto garante um desempenho eficaz dos moldes ao longo do tempo. As principais razões incluem:
① Durabilidade: Aços como o H13 ou S7 resistem ao desgaste de plásticos abrasivos e à produção de grandes volumes, prolongando a vida útil do molde.
② Precisão: As opções como o P20 proporcionam uma excelente maquinabilidade, permitindo desenhos de moldes complexos.
③ Eficiência em termos de custos: A seleção de um aço adequado, como o 4140 para tiragens de baixo volume, equilibra os custos iniciais com o desempenho a longo prazo.
2. Tipos comuns de aço para moldes de injeção:
Diferentes aços adaptam-se a diferentes necessidades. Eis alguns dos tipos mais utilizados:
① P20: Um aço acessível, de uso geral e fácil de maquinar, tornando-o ideal para moldes mais simples ou projectos de baixo orçamento.
② H13: Um aço para ferramentas para trabalho a quente com resistência superior ao calor e ao desgaste, perfeito para produção de grandes volumes ou aplicações que envolvam temperaturas elevadas.
③ S7: Um aço resistente ao choque adequado para moldes que enfrentam forças de impacto elevadas, oferecendo dureza e fiabilidade.
3. Escolher o aço correto?
A seleção do aço para moldes de injeção depende de vários factores:
① Tipo de plástico: Os plásticos abrasivos ou corrosivos podem exigir aços mais duráveis.
② Volume de produção: Os trabalhos de grande volume beneficiam de aços resistentes ao desgaste como o H13, enquanto os trabalhos de baixo volume podem utilizar o P20 ou o 4140.
③ Conceção de moldes: Os projectos complexos necessitam de aços com boa maquinabilidade.
④ Orçamento: As considerações de custo podem ditar a escolha de um aço de qualidade superior ou económico.
Importância da resistência ao impacto e da tenacidade no aço para moldes
A resistência ao impacto e a tenacidade são propriedades críticas do aço para moldes de injeção, influenciando diretamente a durabilidade do molde, o seu desempenho e a qualidade das peças moldadas. Estas caraterísticas garantem que os moldes podem suportar as condições adversas do processo de moldagem por injeção, tornando-os essenciais para um fabrico eficiente e rentável.
1. Compreender a resistência ao impacto e a tenacidade:
① Resistência ao impacto: Esta é a capacidade do aço do molde para suportar impactos repentinos e de força elevada sem rachar ou deformar. Na moldagem por injeção, os moldes enfrentam uma pressão intensa devido à injeção de plástico fundido, que pode atuar como um golpe de martelo se não for corretamente gerido.
② Dureza: Isto refere-se à capacidade do aço para absorver energia e deformar-se plasticamente sem fraturar. A tenacidade garante que o molde pode suportar ciclos de tensão repetidos sem se partir com o tempo.
Em conjunto, estas propriedades equipam o aço para moldes para lidar com os desafios mecânicos e térmicos da moldagem por injeção.
2. Porque é que estas propriedades são importantes na moldagem por injeção:
A moldagem por injeção submete os moldes a uma combinação de tensões que testam a sua resistência:
① Forças de aperto elevadas: As metades do molde são fixadas em conjunto com uma força significativa para evitar fugas durante a injeção. Um aço fraco pode fissurar sob esta pressão.
② Mudanças rápidas de temperatura: Os moldes aquecem quando o plástico fundido é injetado e arrefecem durante a ejeção da peça, causando expansão e contração térmicas que podem levar à fadiga.
③ Plásticos abrasivos: Materiais como os plásticos reforçados com fibra de vidro podem corroer as superfícies do molde, exigindo aço que resista ao desgaste.
Sem resistência suficiente ao impacto, um molde pode lascar ou rachar, levando a peças defeituosas ou a uma falha completa. A baixa tenacidade pode fazer com que o molde se degrade após menos ciclos, comprometendo a sua longevidade. Estas propriedades são a espinha dorsal da capacidade de um molde funcionar de forma fiável ao longo do tempo.
3. Principais benefícios da resistência ao impacto e da tenacidade:
① Tempo de vida prolongado do molde: O aço com elevada resistência ao impacto e dureza pode suportar milhares - ou mesmo milhões - de ciclos de moldagem antes de mostrar sinais de desgaste. Isto reduz a frequência das substituições de moldes.
② Qualidade consistente das peças: Ao resistir à deformação e à fissuração, estas propriedades asseguram que cada peça produzida cumpre as especificações exactas, o que é fundamental para indústrias que exigem precisão, como a dos dispositivos médicos ou aeroespacial.
③ Eficiência de custos: Os moldes duradouros minimizam o tempo de inatividade para reparações e reduzem os custos de manutenção, aumentando a rentabilidade, especialmente na produção de grandes volumes.
④ Versatilidade: O aço duro e resistente ao impacto pode lidar com uma variedade de plásticos, desde polímeros macios a materiais abrasivos e de alta temperatura, alargando a sua aplicabilidade.
Principais propriedades do aço de molde para resistência ao impacto e tenacidade
O aço para moldes de injeção tem de suportar altas pressões, temperaturas e ciclos repetitivos, mantendo a integridade estrutural e a longevidade. Duas propriedades críticas - resistência ao impacto (a capacidade de absorver energia sem fraturar) e tenacidade (a capacidade de resistir à propagação de fissuras) - são essenciais para moldes de elevado desempenho. Abaixo estão as principais propriedades que contribuem para estas caraterísticas e a sua importância no processo de moldagem por injeção.
1. Dureza:
Descrição: A dureza é a resistência do aço ao desgaste, à deformação e à indentação sob alta pressão.
Contribuição: Protege o molde de plásticos abrasivos e de forças de aperto elevadas, garantindo a sua durabilidade.
Equilíbrio: Uma dureza excessiva pode aumentar a fragilidade, pelo que é frequentemente optimizada (por exemplo, 48-52 HRC para o aço H13) para manter a tenacidade.
Importância: Garante que o molde mantém a sua forma e acabamento superficial ao longo do tempo.
2. Ductilidade:
Descrição: A ductilidade permite que o aço se deforme ligeiramente sob tensão sem quebrar.
Contribuição: Absorve a energia de impacto durante a injeção a alta velocidade, reduzindo o risco de fracturas súbitas.
Importância: Evita falhas catastróficas ao acomodar tensões ou desalinhamentos inesperados.
3. Resistência:
Descrição: A tenacidade combina resistência e ductilidade, permitindo que o aço absorva energia e resista ao crescimento de fissuras.
Medição: Avaliado através da curva tensão-deformação ou de ensaios de impacto (por exemplo, ensaio Charpy).
Importância: Garante que o molde resiste a ciclos repetidos sem microfissuras, vital para a produção de grandes volumes.
4. Resistência à fadiga:
Descrição: A resistência à fadiga permite que o aço resista a ciclos de tensão repetidos sem fissurar.
Contribuição: Crítico para moldes submetidos a milhares ou milhões de ciclos.
Importância: Reduz os custos de manutenção e substituição ao prolongar a vida útil do molde.
5. Elementos de liga:
Descrição: Elementos como o crómio, o molibdénio, o níquel e o vanádio melhoram as propriedades do aço.
Crómio/Molibdénio: Aumenta a dureza, a resistência ao desgaste e a resistência à corrosão. Níquel: Melhora a dureza e a resistência ao impacto.
Vanádio: Refina a estrutura do grão para uma melhor resistência e tenacidade.
Importância: Adapta o aço a exigências específicas de moldagem, tais como condições de alto impacto ou de alta temperatura.
6. Tratamento térmico:
Descrição: Processos como a têmpera e o revenido optimizam a microestrutura do aço.
Resfriamento: Aumenta a dureza através do arrefecimento rápido.
Têmpera: Reduz a fragilidade, preservando a resistência.
Contribuição: Equilibra a dureza e a tenacidade para suportar tensões mecânicas e térmicas.
Importância: Evita fissuras ou deformações durante o funcionamento.
7. Tratamentos de superfície:
Descrição: Tratamentos como a nitruração ou os revestimentos PVD aumentam a dureza da superfície e reduzem o atrito.
Contribuição: Protege contra a erosão provocada por plásticos abrasivos ou injeção a alta velocidade.
Importância: Prolonga a vida útil do molde e mantém a qualidade das peças.
8. Estabilidade dimensional:
Descrição: A capacidade de manter a forma e o tamanho sob temperaturas e pressões variáveis.
Contribuição: Assegura uma produção consistente de peças com tolerâncias apertadas.
Importância: Reduz os defeitos e os desperdícios de produção.
9. Condutividade térmica:
Descrição: Uma transferência de calor eficiente mantém as temperaturas do molde uniformes.
Contribuição: Reduz as tensões térmicas e encurta os tempos de arrefecimento.
Importância: Aumenta a eficiência e a produtividade do ciclo.
10. Resistência à corrosão:
Descrição: Resistência à degradação por plásticos corrosivos (por exemplo, PVC) ou condições de humidade.
Contribuição: Evita a ferrugem e a corrosão da superfície.
Importância: Essencial para os bolores em ambientes agressivos.
11. Maquinabilidade:
Descrição: Facilidade de moldagem do aço em projectos de moldes complexos.
Contribuição: Reduz o tempo e os custos de fabrico.
Importância: Acelera a produção de moldes, cumprindo prazos apertados.
Tipos de aço para moldes para elevada resistência ao impacto e tenacidade
A moldagem por injeção envolve a moldagem de plástico fundido em peças utilizando moldes que têm de suportar alta pressão, ciclos térmicos e tensão mecânica. Para aplicações que requerem uma elevada resistência ao impacto e tenacidade, o aço deve resistir a fissuras, absorver choques e manter a durabilidade sob utilização repetida. Com base numa análise dos aços de molde comuns, destacam-se as seguintes opções:
1. Aço para ferramentas S7:
① Propriedades: O S7 é um aço para ferramentas resistente ao choque, conhecido pela sua excecional dureza e capacidade de suportar impactos mecânicos. Contém crómio, molibdénio e vanádio, que contribuem para a sua elevada resistência e durabilidade.
② Vantagens:
- Excelente resistência ao impacto, o que o torna ideal para moldes sujeitos a choques mecânicos significativos (por exemplo, de pinos ejectores, corrediças ou pressões de injeção elevadas).
- Pode ser tratado termicamente para obter um equilíbrio entre a dureza (normalmente 54-58 HRC) e a tenacidade.
③ Aplicações: Ideal para moldes com peças móveis, secções finas ou cantos afiados propensos a rachar sob tensão.
④ Limitações: Apesar de suportar temperaturas até cerca de 425°C (800°F), a sua resistência à fadiga térmica é inferior à de algumas alternativas, o que pode ser importante em produções de grande volume com ciclos térmicos extensos.
2. Aço ferramenta H13:
① Propriedades: O H13 é um aço cromado-molibdénio-vanádio para trabalho a quente conhecido pela sua elevada tenacidade, resistência à fadiga térmica e capacidade de trabalhar a temperaturas elevadas (até 540°C ou 1000°F).
② Vantagens:
- Resistência superior ao ciclo térmico, o que o torna adequado para moldagem por injeção de grandes volumes, em que os moldes aquecem devido ao plástico fundido.
- Boa dureza geral e condutividade térmica, ajudando no arrefecimento eficiente do molde.
- Amplamente utilizado e familiar para os fabricantes de moldes, aumentando a sua praticidade.
③ Aplicações: Ideal para moldes de produção a alta velocidade ou que exijam durabilidade sob aquecimento e arrefecimento repetidos.
④ Limitações: Embora resistente, a sua resistência ao impacto é ligeiramente inferior à do S7 em cenários dominados por choques mecânicos e não por stress térmico.
Outras opções dignas de nota:
① Nimax (Aço patenteado): Um aço de elevada dureza da Uddeholm, concebido para moldes de injeção. Oferece uma boa polibilidade e tenacidade, embora possa não igualar a resistência ao choque do S7 ou as propriedades térmicas do H13.
② NAK55/NAK80: Aços endurecidos por precipitação com elevada resistência e tenacidade. São fáceis de maquinar e polir, mas são menos especializados para uma resistência extrema ao impacto em comparação com o S7 ou o H13.
③ Aço 4140: Uma liga de crómio-molibdénio com uma tenacidade decente, frequentemente utilizada para bases de moldes em vez de cavidades devido à sua menor dureza em comparação com S7 ou H13.
Escolher entre S7 e H13:
① S7: Utilize o S7 quando o molde enfrenta impactos mecânicos significativos, tais como pressões de injeção elevadas ou tensões dinâmicas de componentes em movimento. A sua resistência ao choque faz com que seja a escolha ideal para estas condições.
② H13: Utilize o H13 para moldes em produções de grande volume ou aplicações com ciclos térmicos substanciais, onde a sua resistência ao calor e tenacidade brilham.
Considerações adicionais:
① Desenho da peça: Os moldes para peças complexas (por exemplo, com cortes inferiores ou paredes finas) podem beneficiar da dureza da S7 para evitar fissuras.
② Tipo de plástico: Os plásticos de engenharia, como o policarbonato ou o nylon, que podem envolver pressões mais elevadas, podem aproveitar a resistência ao impacto do S7 ou a durabilidade do H13.
③ Custo e disponibilidade: O H13 é mais frequentemente utilizado na moldagem por injeção, o que o torna potencialmente mais rentável e mais fácil de obter.
Como é que a resistência ao impacto afecta a conceção e o desempenho do molde?
Na conceção de moldes de injeção, a resistência ao impacto é um dos factores-chave para garantir a durabilidade do molde e do produto final. Com a crescente procura de materiais mais fortes e mais duráveis, especialmente em aplicações de alto desempenho, a resistência ao impacto do molde afecta diretamente a eficiência da produção, a qualidade das peças e a vida útil do molde. Desde componentes automóveis a equipamento industrial, os moldes com forte resistência ao impacto não só melhoram as propriedades físicas do produto, como também mantêm níveis de desempenho elevados em ambientes de produção exigentes.
Como é que a resistência ao impacto afecta a conceção do molde?
A conceção de um molde de injeção requer uma análise cuidadosa da resistência ao impacto do aço para garantir que este consegue lidar com as exigências mecânicas e térmicas do processo. Eis como influencia os principais aspectos da conceção:
1. Seleção do aço: A escolha do aço é fundamental. Os aços como o S7 são excelentes na absorção de choques, o que os torna adequados para moldes com peças móveis ou secções finas propensas a impactos mecânicos. O H13, embora ligeiramente menos resistente ao impacto, oferece uma excelente resistência à fadiga térmica, ideal para produções de grande volume com ciclos térmicos significativos. A seleção de um aço com elevada resistência ao impacto garante que o molde pode suportar as tensões do processo.
2. Tratamento térmico: O tratamento térmico optimiza a dureza e a resistência ao impacto do aço. Processos como a têmpera (arrefecimento rápido) aumentam a dureza, enquanto o revenido reduz a fragilidade, melhorando a capacidade do aço para absorver impactos sem fissurar. Um tratamento térmico adequado evita que o molde se torne demasiado frágil, reduzindo o risco de falha sob tensão.
3. Caraterísticas de conceção para atenuar as tensões: A resistência ao impacto molda a forma como os moldes são concebidos para minimizar a fissuração ou a deformação:
- Raios e filetes: A utilização de cantos arredondados e filetes generosos em vez de arestas vivas reduz as concentrações de tensão, que podem iniciar fissuras sob impacto.
- Evitar secções finas: As secções mais espessas e mais robustas resistem melhor à deformação e à fissuração do que as áreas finas, melhorando a durabilidade global.
- Reforço: A adição de nervuras ou suportes em zonas de grande tensão distribui as forças uniformemente, aumentando a resistência ao impacto.
4. Tratamentos de superfície: Tratamentos como a nitruração ou o revestimento aumentam a dureza da superfície e reduzem o desgaste. Embora não aumentem diretamente a resistência ao impacto, previnem microfissuras na superfície que poderiam propagar-se sob impacto, melhorando indiretamente a resiliência do molde.
Como é que a resistência ao impacto afecta o desempenho do molde?
A capacidade do molde para resistir a impactos tem um impacto direto no seu desempenho de várias formas:
1. Vida útil prolongada do molde: Os moldes fabricados com aços resistentes ao impacto, como o S7 ou o H13, podem suportar milhares ou milhões de ciclos sem danos significativos. Esta durabilidade reduz a frequência de reparação ou substituição, reduzindo os custos a longo prazo e prolongando a vida útil do molde.
2. Qualidade consistente das peças: Um molde que resiste ao impacto mantém a sua forma e integridade da superfície, assegurando uma produção consistente de peças. Uma fraca resistência ao impacto pode levar a:
- Flash: Excesso de plástico a sair de um molde danificado.
- Deformação: Imprecisões dimensionais devido à deformação do molde.
- Imperfeições da superfície: Fissuras ou desgaste que afectam o acabamento da peça. A elevada resistência ao impacto preserva a precisão do molde, proporcionando peças sem defeitos.
3. Melhoria da eficiência da produção: Os moldes resistentes ao impacto apresentam menos falhas, minimizando o tempo de inatividade para reparações ou manutenção. Também lidam eficazmente com ciclos térmicos, permitindo tempos de ciclo mais rápidos e maior produtividade. Esta fiabilidade é crucial para uma produção contínua e a alta velocidade.
4. Versatilidade nas aplicações: Os moldes com forte resistência ao impacto podem gerir diversas condições, tais como:
- Injeção a alta pressão para peças grandes ou complexas.
- Plásticos abrasivos (por exemplo, polímeros com enchimento de vidro) que aumentam o desgaste.
- Ciclos rápidos na produção a alta velocidade. Esta adaptabilidade adequa-se a indústrias exigentes como a automóvel, a médica e a eletrónica.
Critérios de seleção para aço de molde resistente ao impacto
A seleção de aço para moldes de injeção resistente ao impacto é fundamental para garantir a durabilidade, o desempenho e a longevidade dos moldes utilizados em aplicações de moldagem por injeção de alta tensão. A resistência ao impacto do aço para moldes refere-se à sua capacidade de suportar forças súbitas, choques mecânicos e condições de alta pressão sem rachar, deformar ou falhar. Esta propriedade é essencial para moldes sujeitos a ciclos repetitivos, pressões de injeção elevadas e tensões térmicas. Segue-se um guia detalhado sobre os principais critérios para selecionar o aço certo para moldes de injeção resistentes ao impacto.
1. Resistência:
Definição: A capacidade do aço de absorver energia e de se deformar sem fraturar.
Importância: Os moldes sofrem choques mecânicos devido a forças de aperto, injeção e ejeção. A elevada tenacidade evita a fissuração, especialmente em moldes com geometrias complexas ou secções finas.
Consideração: Os aços como o S7 e o H13 são conhecidos pela sua excelente tenacidade, o que os torna ideais para aplicações de alto impacto.
2. Dureza:
Definição: Resistência ao desgaste, à deformação e à indentação.
Importância: A dureza garante que o molde pode suportar plásticos abrasivos (por exemplo, polímeros com enchimento de vidro) e manter a sua forma sob alta pressão.
Equilíbrio: A dureza deve ser equilibrada com a tenacidade para evitar a fragilidade. As gamas de dureza típicas dos aços para moldes são 48-58 HRC (Dureza Rockwell).
3. Resistência à fadiga:
Definição: A capacidade de suportar ciclos de tensão repetidos sem desenvolver fissuras.
Importância: Essencial para a produção de grandes volumes em que os moldes são submetidos a milhares ou milhões de ciclos.
Consideração: Os aços com elevada resistência à fadiga, como o H13, são preferidos para moldes de produção de longa duração.
4. Estabilidade térmica:
Definição: Resistência ao amolecimento ou a alterações dimensionais a temperaturas elevadas.
Importância: Os moldes são expostos a altas temperaturas do plástico fundido e devem manter a sua forma e resistência.
Consideração: O H13 é excelente em termos de estabilidade térmica, o que o torna adequado para moldes que funcionam a altas temperaturas.
5. Resistência à corrosão:
Definição: Proteção contra a degradação resultante da exposição a plásticos corrosivos (por exemplo, PVC) ou a ambientes húmidos.
Importância: Evita a ferrugem e a corrosão da superfície, que podem comprometer a integridade do molde.
Consideração: O aço inoxidável 420 oferece uma boa resistência à corrosão, embora possa ter uma menor resistência ao impacto do que o S7 ou o H13.
Resistência ao impacto Soluções em aço para moldes
Descubra as melhores soluções de aço para moldes de injeção resistentes ao impacto e duráveis para moldes duradouros e de elevado desempenho.
Recursos para soluções de aço para moldes com resistência ao impacto
Processos de tratamento térmico e endurecimento para aço resistente para moldes
Os aços para moldes de injeção, como o S7 e o H13, são selecionados pela sua dureza e resistência ao impacto, mas o seu desempenho é optimizado através de processos específicos de tratamento térmico e endurecimento. Estes processos melhoram a capacidade do aço para suportar as tensões mecânicas e térmicas da moldagem por injeção, garantindo durabilidade e longevidade. Segue-se uma explicação pormenorizada das principais técnicas de tratamento térmico e de endurecimento utilizadas para os aços para moldes resistentes.
1. Processos de tratamento térmico
O tratamento térmico envolve o aquecimento e arrefecimento controlados para alterar a microestrutura do aço, melhorando as suas propriedades mecânicas. Para aços de molde resistentes, os objectivos são alcançar um equilíbrio entre dureza, tenacidade e estabilidade dimensional.
① Recozimento:
Objetivo: Amolece o aço para facilitar a maquinagem e alivia as tensões internas.
Processo:
- Aquecer até uma temperatura específica (por exemplo, 845-870°C para S7).
- Manter durante um determinado período e, em seguida, arrefecer lentamente no forno.
Resultado: Refina a estrutura do grão, melhora a ductilidade e prepara o aço para tratamento posterior.
② Quenching:
Objetivo: Aumenta a dureza e a resistência através do arrefecimento rápido a partir de uma temperatura elevada.
Processo:
- Aquecer até à temperatura de austenitização (por exemplo, 940-980°C para S7).
- Arrefecer rapidamente em óleo ou ar para formar uma estrutura martensítica dura e quebradiça.
Resultado: Transforma a microestrutura em martensite, necessitando de têmpera para reduzir a fragilidade.
③ Têmpera:
Objetivo: Reduz a fragilidade, mantendo a dureza e melhorando a tenacidade.
Processo:
- Reaquecer o aço temperado a uma temperatura mais baixa (por exemplo, 200-600°C para S7).
- Manter e arrefecer até obter o equilíbrio de propriedades desejado.
Resultado: Assegura que o aço é suficientemente resistente para absorver os impactos sem rachar.
2. Processos de endurecimento
Os processos de endurecimento aumentam a dureza da superfície do aço, mantendo um núcleo duro, essencial para resistir ao desgaste e à abrasão.
① Endurecimento por indução:
Objetivo: Endurece seletivamente áreas específicas (por exemplo, cavidade ou núcleo).
Processo:
- Utilizar correntes de alta frequência para aquecer a superfície.
- Temperar para obter uma camada endurecida.
Resultado: Cria uma superfície resistente ao desgaste, preservando a resistência do núcleo.
② Endurecimento por chama:
Objetivo: Endurece áreas específicas, semelhante ao endurecimento por indução.
Processo:
- Aplicar uma chama para aquecer a superfície até à temperatura de austenitização.
- Temperar para endurecer a área.
Resultado: Económica para moldes de grandes dimensões ou de formas irregulares.
③ Nitretação:
Objetivo: Introduz azoto para criar uma superfície dura e resistente ao desgaste.
Processo:
- Expor o aço a um ambiente rico em azoto a 500-550°C.
- O azoto difunde-se na superfície, formando nitretos duros.
Resultado: Aumenta a resistência ao desgaste e a resistência à fadiga sem afetar a tenacidade do núcleo.
Manutenção e longevidade do aço resistente para moldes
O aço resistente para moldes de injeção foi concebido para suportar as pressões, temperaturas e ciclos repetitivos extremos inerentes aos processos de moldagem por injeção. A sua resistência - definida pela sua capacidade de absorver energia sem fraturar - torna-o ideal para a produção de grandes volumes de peças de plástico, mantendo a integridade estrutural. No entanto, mesmo os aços para moldes mais robustos requerem uma manutenção adequada para maximizar a sua longevidade e garantir um desempenho consistente.
1. Práticas de manutenção para aço resistente para moldes de injeção:
① Limpeza regular:
Porquê: Remove resíduos de plástico, detritos e contaminantes que podem causar danos na superfície ou corrosão.
Como: Utilize solventes suaves ou sistemas de limpeza por ultra-sons para evitar riscar a superfície do molde. Evitar produtos químicos agressivos que possam degradar o aço.
② Inspeção de rotina:
Porquê: Detecta sinais precoces de desgaste, fissuras ou deformações antes que estas conduzam à falha do molde.
Como: Efectue inspecções visuais após cada ciclo de produção, concentrando-se em áreas de elevada tensão, como linhas de partição, pinos ejectores e canais de arrefecimento. Utilize ferramentas como boroscópios para áreas de difícil acesso.
③ Lubrificação e prevenção da corrosão:
Porquê: Reduz a fricção nas peças móveis (por exemplo, corrediças, pinos ejectores) e protege contra a ferrugem em ambientes húmidos.
Como: Aplique lubrificantes específicos para moldes nos componentes móveis e utilize inibidores de corrosão ou revestimentos protectores, especialmente para moldes expostos à humidade ou a plásticos corrosivos (por exemplo, PVC).
④ Controlo da temperatura:
Porquê: Evita a fadiga térmica, mantendo as temperaturas do molde consistentes.
Como: Utilize sistemas de arrefecimento eficientes e monitorize as flutuações de temperatura durante a produção para evitar ciclos térmicos extremos.
⑤ Armazenamento correto:
Porquê: Evita danos ambientais quando os moldes não estão a ser utilizados.
Como: Armazene os moldes num ambiente seco e controlado, idealmente revestido com um spray ou óleo anti-ferrugem.
2. Factores que afectam a longevidade do aço resistente para moldes de injeção:
① Qualidade do aço: Os aços de qualidade superior, como o H13 ou o S7, oferecem uma dureza e resistência ao desgaste superiores aos aços de utilização geral, como o P20. O investimento em aço de qualidade superior pode aumentar significativamente a vida útil do molde.
② Conceção de moldes: Os projectos que minimizam as concentrações de tensão - tais como a utilização de filetes generosos, evitando cantos afiados e assegurando uma espessura uniforme da parede - reduzem o risco de fissuração e aumentam a longevidade.
③ Tipo de plástico: Os plásticos abrasivos (por exemplo, polímeros com enchimento de vidro) aceleram o desgaste, enquanto os plásticos corrosivos (por exemplo, PVC) podem degradar o aço. A correspondência entre o aço e o tipo de plástico é crucial para a longevidade.
④ Condições de funcionamento: As pressões de injeção elevadas, os tempos de ciclo rápidos e as temperaturas extremas aumentam a tensão no molde. O funcionamento dentro dos limites recomendados para o aço preserva a sua vida útil.
⑤ Frequência de manutenção: A manutenção regular e proactiva evita que pequenos problemas se transformem em falhas graves, afectando diretamente a longevidade do molde.
3. Aumentar a longevidade do aço resistente para moldes de injeção:
① Tratamentos de superfície:
- Nitretação: Introduz azoto na superfície do aço, criando uma camada dura e resistente ao desgaste que aumenta a durabilidade sem comprometer a resistência do núcleo.
- Revestimentos PVD: Os revestimentos por deposição física de vapor (PVD), como o nitreto de titânio (TiN), reduzem a fricção e o desgaste, especialmente em aplicações de alta velocidade ou abrasivas.
② Tecnologias de arrefecimento avançadas: Arrefecimento conformacional: Os canais de arrefecimento impressos em 3D seguem os contornos do molde, melhorando a dissipação de calor e reduzindo o stress térmico, o que prolonga a vida útil do molde.
③ Shot Peening: Este processo bombardeia a superfície do molde com pequenas esferas de metal, induzindo tensões de compressão que melhoram a resistência à fadiga e atrasam a formação de fissuras.
④ Recondicionamento regular: O retoque ou repolimento periódico da superfície do molde pode remover microfissuras ou marcas de desgaste, restaurando o molde para uma condição quase original.
Considerações sobre o custo do aço para moldes de alto desempenho
Os aços para moldes de injeção de elevado desempenho, como o S7, H13 e P20, foram concebidos para oferecer uma durabilidade excecional, resistência ao desgaste e precisão ao longo de vários ciclos de produção. Estas propriedades tornam-nos ideais para aplicações de moldagem exigentes, mas têm uma série de considerações de custo que vão para além do preço de compra inicial.
1. Custo inicial do aço:
① Os aços de alto desempenho são normalmente mais caros devido às suas composições de liga e processos de fabrico avançados.
② Por exemplo, o H13, um aço de crómio-molibdénio com excelente resistência ao calor, custa mais do que o P20, um aço para moldes de uso geral.
2. Custos de maquinagem e de tratamento térmico:
① Maquinação: Os aços como o S7 são mais duros e difíceis de maquinar, aumentando as despesas com mão de obra e ferramentas.
② Tratamento térmico: Os aços de elevado desempenho requerem frequentemente processos especializados (por exemplo, têmpera e revenido para H13), o que pode aumentar os custos se forem necessárias instalações externas.
3. Tempo de vida e frequência de substituição:
① Um molde mais duradouro reduz a frequência de substituição, compensando os custos iniciais mais elevados.
O ② H13, por exemplo, pode suportar milhões de ciclos, enquanto um aço mais barato pode necessitar de ser substituído mais cedo, aumentando as despesas a longo prazo.
4. Custos de manutenção e reparação:
① Os aços resistentes ao desgaste, como o H13, requerem uma manutenção menos frequente, reduzindo os custos contínuos.
② Alguns aços são também mais fáceis de reparar, reduzindo ainda mais as despesas ao longo do tempo.
5. Adequação a plásticos específicos:
① Os plásticos abrasivos (por exemplo, nylon com enchimento de vidro) exigem aços resistentes ao desgaste, como o H13, que podem custar mais no início, mas evitam o desgaste prematuro.
② A utilização de um aço inadequado pode levar a uma degradação mais rápida e a custos de substituição mais elevados.
6. Impacto na eficiência da produção:
① Condutividade térmica: Aços como o H13, com melhor dissipação de calor, podem encurtar os tempos de arrefecimento, reduzindo os tempos de ciclo e aumentando o rendimento.
② Qualidade da peça: A retenção de precisão minimiza os defeitos, reduzindo o desperdício e os custos de retrabalho.
Considerações adicionais:
① Volume de produção: Os trabalhos de grande volume beneficiam de aços duráveis que reduzem o tempo de inatividade e as substituições, enquanto os projectos de baixo volume podem favorecer opções mais baratas como o P20.
② Complexidade do molde: Os projectos complexos podem exigir aços com boa maquinabilidade ou estabilidade dimensional (por exemplo, P20 ou NAK55), com impacto nos custos.
③ Acabamento da superfície: As peças com elevado brilho podem necessitar de aços como o aço inoxidável 420, que oferecem uma capacidade de polimento superior, mas variam de preço.
Análise comparativa dos tipos de aço para moldes
A escolha do aço para moldes tem um impacto significativo no desempenho, na durabilidade e na relação custo-eficácia do molde. Diferentes tipos de aço oferecem propriedades variáveis, tornando-os adequados para aplicações específicas com base em factores como a complexidade da peça, o volume de produção e o tipo de plástico a ser moldado.
1. Critérios de comparação:
As seguintes propriedades são essenciais na seleção do aço para moldes e constituem a base desta comparação:
① Dureza: Resistência ao desgaste e à deformação, normalmente medida na escala de dureza Rockwell (HRC).
② Dureza: Capacidade de absorver energia e resistir à fissuração sob tensão ou impacto.
③ Resistência ao desgaste: Capacidade de resistir à abrasão do processo de moldagem e dos materiais plásticos.
④ Resistência à corrosão: Proteção contra a ferrugem e a degradação, especialmente quando se moldam plásticos corrosivos como o PVC.
⑤ Maquinabilidade: Facilidade de maquinação e fabrico do molde, o que afecta o tempo e o custo de produção.
⑥ Custo: Custo relativo do aço, incluindo os custos de material e de transformação.
2. Tabela de análise comparativa:
| Grau de aço | Dureza (HRC) | Resistência | Resistência ao desgaste | Resistência à corrosão | Maquinabilidade | Custo |
|---|---|---|---|---|---|---|
| P20 | 28-32 | Moderado | Moderado | Baixa | Bom | Moderado |
| H13 | 48-52 | Elevado | Elevado | Moderado | Moderado | Elevado |
| S7 | 54-58 | Muito elevado | Elevado | Baixa | Moderado | Elevado |
| Aço inoxidável 420 | 48-52 | Baixa | Moderado | Elevado | Moderado | Elevado |
3. Análise pormenorizada de cada tipo de aço:
① Aço P20:
Visão geral: O P20 é um aço pré-endurecido com baixo teor de carbono, amplamente utilizado para moldes de injeção de uso geral. É frequentemente escolhido pelo seu equilíbrio de propriedades e pela sua relação custo-eficácia.
Pontos fortes:
- Boa maquinabilidade: Fácil de maquinar, reduzindo o tempo e o custo de fabrico do molde.
- Custo moderado: Mais acessível do que os aços de desempenho superior, como o H13 ou o S7.
Pontos fracos:
- Baixa dureza e resistência ao desgaste: Não é adequado para produção de grandes volumes ou plásticos abrasivos.
- Baixa resistência à corrosão: Requer tratamentos de superfície adicionais para utilização com materiais corrosivos.
Melhor para: Volumes de produção baixos a médios, geometrias de peças simples e plásticos não abrasivos.
② Aço H13:
Visão geral: O H13 é um aço para ferramentas de trabalho a quente à base de crómio, conhecido pela sua excelente combinação de tenacidade, resistência ao desgaste e resistência à fadiga térmica.
Pontos fortes:
- Elevada resistência ao desgaste: Ideal para a moldagem de plásticos abrasivos ou produção de grandes volumes.
- Elevada tenacidade: Resiste à fissuração sob tensão térmica e mecânica.
- Resistência moderada à corrosão: Melhor do que o P20, mas não tão elevada como a dos aços inoxidáveis.
Pontos fracos:
- Custo mais elevado: Mais caro do que o P20 devido às suas propriedades avançadas.
- Maquinabilidade moderada: Requer mais esforço para maquinar do que o P20.
Melhor para: Produção de grandes volumes, moldes para plásticos abrasivos e aplicações com ciclos térmicos significativos.
③ Aço S7:
Visão geral: O S7 é um aço para ferramentas resistente ao choque, concebido para aplicações que exigem uma dureza e uma resistência ao impacto muito elevadas.
Pontos fortes:
- Resistência muito elevada: É excelente em moldes com geometrias complexas, secções finas ou sujeitos a forças de impacto elevadas.
- Elevada resistência ao desgaste: Adequado para condições de moldagem exigentes.
Pontos fracos:
- Baixa resistência à corrosão: Não é ideal para ambientes corrosivos sem tratamentos adicionais.
- Custo elevado: Tal como o H13, é mais caro do que os aços de utilização geral.
Melhor para: Moldes com desenhos complexos, áreas de elevado stress ou aplicações em que o choque mecânico é uma preocupação.
④ Aço inoxidável 420:
Visão geral: O 420 é um aço inoxidável martensítico que oferece uma elevada resistência à corrosão, o que o torna adequado para moldar plásticos corrosivos ou operar em ambientes húmidos.
Pontos fortes:
- Elevada resistência à corrosão: Protege contra a ferrugem e a degradação de plásticos corrosivos como o PVC.
- Dureza moderada e resistência ao desgaste: Suficiente para muitas aplicações de moldagem.
Pontos fracos:
- Baixa tenacidade: Mais frágil do que o H13 ou o S7, o que o torna menos adequado para aplicações de alto impacto.
- Custo elevado: Comparável a H13 e S7, mas com um conjunto diferente de propriedades.
Melhor para: Moldes utilizados com plásticos corrosivos, aplicações médicas ou de qualidade alimentar e ambientes onde a prevenção da ferrugem é fundamental.
Inovações em tecnologias de aço para moldes resistentes ao impacto
A resistência ao impacto é uma propriedade crítica para os aços para moldes de injeção, uma vez que estes têm de suportar pressões elevadas, arrefecimento rápido e choques mecânicos durante o processo de moldagem. As recentes inovações neste domínio têm-se concentrado em melhorar a durabilidade e o desempenho destes materiais.
1. Composições avançadas de ligas:
Estão a ser desenvolvidas novas ligas de aço com elementos como o vanádio, o molibdénio e o crómio para aumentar a dureza e a resistência ao impacto. Estes elementos refinam a estrutura do grão do aço e formam carbonetos de reforço, mantendo a ductilidade sob tensão. Os aços para ferramentas de elevado desempenho, como o H13 e o S7, exemplificam esta tendência, oferecendo um excelente equilíbrio entre dureza e resistência ao impacto, adaptado à moldagem por injeção.
2. Processos de tratamento térmico optimizados:
Tratamentos térmicos inovadores, incluindo o processamento criogénico e ciclos precisos de têmpera e revenido, melhoram a microestrutura dos aços para moldes. Estes métodos produzem uma estrutura de grão fina e uniforme, reduzindo as tensões internas e melhorando a capacidade do aço para absorver choques e resistir à fissuração, tornando-o mais resistente em aplicações exigentes.
3. Tratamentos de superfície e revestimentos:
As técnicas de melhoramento da superfície, como a nitruração, a deposição física de vapor (PVD) e os revestimentos de deposição química de vapor (CVD), são cada vez mais aplicadas aos aços para moldes. Estes tratamentos criam uma camada dura e protetora que melhora a resistência ao desgaste e reduz a fissuração da superfície sob impacto, prolongando a vida útil do molde em condições abrasivas.
4. Técnicas de metalurgia do pó (PM):
A metalurgia do pó revolucionou a produção de aço para moldes ao fornecer materiais com uniformidade superior e menos inclusões. Inovações como a prensagem isostática a quente (HIP) eliminam a porosidade, atingindo uma densidade total e melhorando a dureza e a resistência ao impacto. Estes avanços tornam os aços PM altamente adequados para ambientes de moldagem por injeção de alta tensão.
5. Fabrico de aditivos (impressão 3D):
Embora ainda na sua fase inicial, o fabrico aditivo está a ser explorado para criar moldes com geometrias complexas e canais de refrigeração integrados. A investigação em curso visa melhorar a resistência ao impacto dos moldes impressos em 3D através da otimização das propriedades e do design dos materiais, oferecendo um futuro promissor como complemento aos métodos tradicionais.
6. Tecnologias de moldes inteligentes:
A integração de sensores e sistemas de monitorização em tempo real nos moldes representa uma nova abordagem. Estas tecnologias "inteligentes" detectam tensões ou impactos excessivos, permitindo ajustar os parâmetros de moldagem para evitar danos. Embora não alterem diretamente as propriedades do aço, aumentam a resiliência e a longevidade globais, atenuando os riscos relacionados com o impacto.
Aplicações reais do aço para moldes resistentes em vários sectores
O aço resistente para moldes de injeção é um material vital em várias indústrias devido à sua durabilidade, precisão e capacidade de suportar as tensões da produção de grandes volumes.

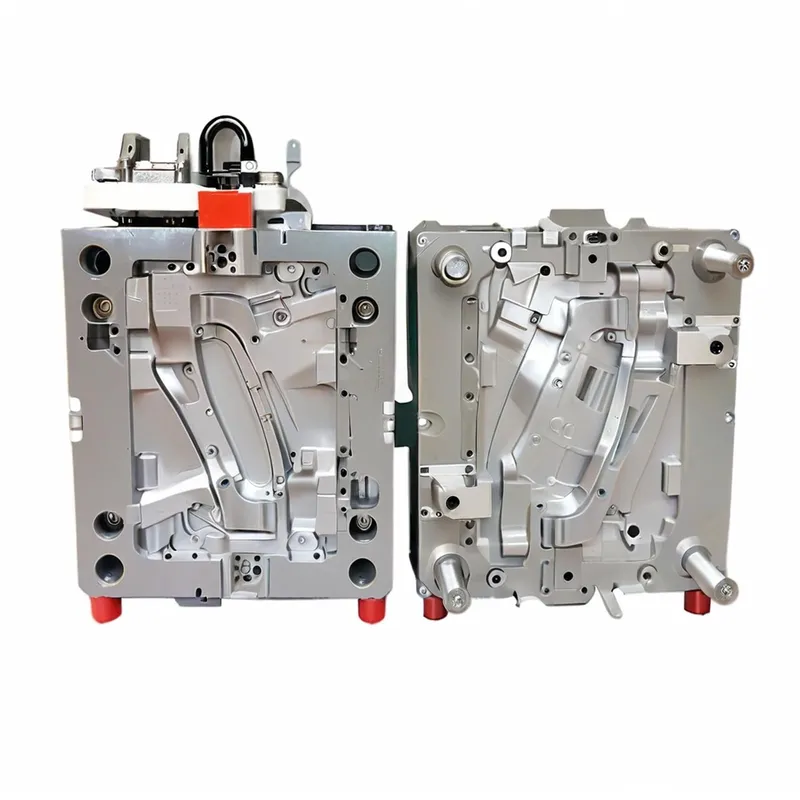

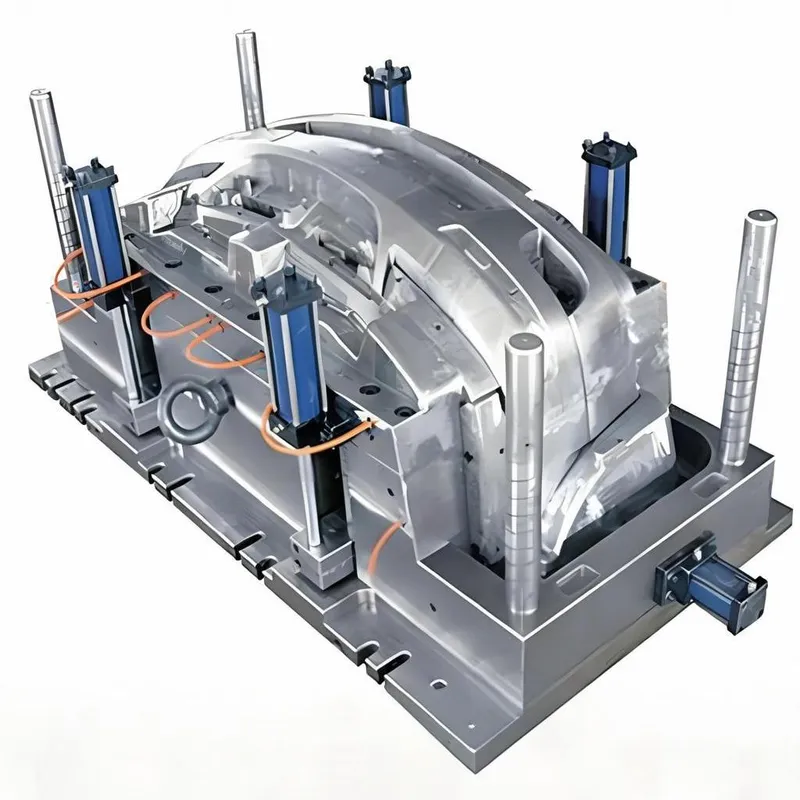

1. Indústria automóvel:
A indústria automóvel depende fortemente da moldagem por injeção para produzir peças complexas e de alta qualidade, como painéis de instrumentos, para-choques e componentes do motor.
① Aplicação: Moldes para painéis interiores, grelhas exteriores e peças sob o capô.
② Propriedades principais: Elevada tenacidade para suportar pressões e temperaturas intensas; resistência ao desgaste de materiais abrasivos como os polímeros com enchimento de vidro.
③ Benefício: Garante moldes de longa duração que mantêm a consistência das peças, minimizando o tempo de inatividade na produção em massa.
2. Setor médico:
Na área médica, a precisão e a fiabilidade não são negociáveis para dispositivos e equipamentos que têm de cumprir normas regulamentares rigorosas.
① Aplicação: Moldes para instrumentos cirúrgicos, seringas, ferramentas de diagnóstico e dispositivos implantáveis.
② Propriedades principais: Resistência ao desgaste e estabilidade dimensional para tolerâncias apertadas; dureza para desenhos complexos.
③ Benefício: Produz componentes estéreis e sem defeitos que cumprem os requisitos de segurança e desempenho.

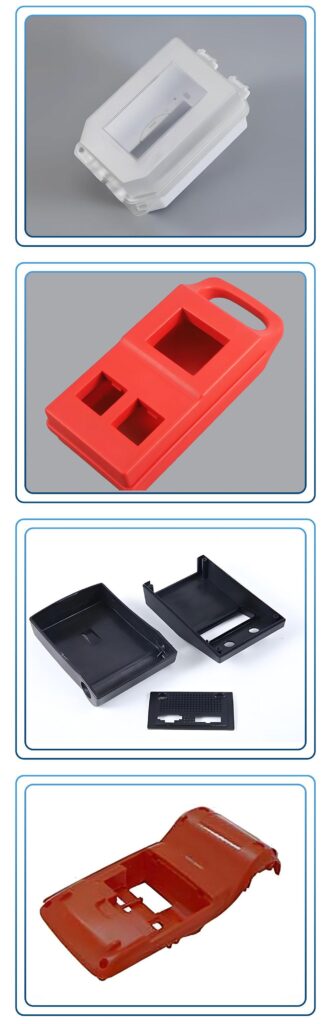

3. Setor dos bens de consumo:
Dos electrodomésticos aos brinquedos, os bens de consumo dependem da moldagem por injeção para uma produção em grande escala e a preços acessíveis.
① Aplicação: Moldes para caixas de eletrónica, artigos para o lar e brinquedos para crianças.
② Propriedades principais: Durabilidade para suportar a moldagem a alta velocidade; resistência ao desgaste de cargas abrasivas.
③ Benefício: Permite uma produção económica com qualidade consistente e manutenção reduzida do molde.
4. Indústria aeroespacial:
O fabrico aeroespacial exige moldes que possam suportar condições extremas, cumprindo simultaneamente normas de segurança rigorosas.
① Aplicação: Moldes para pás de turbinas, componentes estruturais e elementos de cabina.
② Propriedades principais: Resistência e resistência à fadiga térmica para processos a alta temperatura; tenacidade para geometrias complexas.
③ Benefício: Fornece peças fiáveis e de elevado desempenho, essenciais para a segurança e eficiência da indústria aeroespacial.
5. Indústria de embalagens:
O sector da embalagem necessita de moldes que suportem uma produção rápida e de grande volume de artigos como garrafas e recipientes.
① Aplicação: Moldes para recipientes de alimentos, embalagens de cosméticos e frascos farmacêuticos.
② Propriedades principais: Dureza e resistência ao desgaste para milhões de ciclos; precisão para projectos de paredes finas.
③ Benefício: Reduz o tempo de inatividade e os custos, assegurando uma produção eficiente e contínua.
6. Indústria eletrónica:
O fabrico de produtos electrónicos exige moldes de precisão para componentes pequenos e complexos utilizados nos dispositivos modernos.
① Aplicação: Moldes para conectores, interruptores e caixas de smartphones.
② Propriedades principais: Capacidade de reter pormenores finos; dureza para resistir ao desgaste durante a produção a alta velocidade.
③ Benefício: Garante peças consistentes e de alta precisão, essenciais para a funcionalidade do dispositivo.
What are the Main Differences Between Hot Runner and Cold Runner Injection Molds?
Introduction: Injection molds are these parts that are made to fit the product you want to make. They’re made by doing stuff like CNC machining. You use them to shoot
Moldagem por injeção "faça você mesmo": Como moldar peças de plástico em casa?
Introdução: A moldagem por injeção está em todo o lado. De facto, a maior parte dos produtos de plástico no mundo de hoje são fabricados através da moldagem por injeção. Embora seja ótimo para a produção em grande escala, os moldes metálicos tradicionais maquinados por CNC
O que é a moldagem por injeção de duas cores?
Introdução: A moldagem por injeção de duas cores é um processo de moldagem clássico. Utiliza dois materiais para injetar num produto, o que permite obter diferentes cores e efeitos de aparência tátil. Neste artigo,
Soluções de otimização fornecidas De graça
- Fornecer feedback de design e soluções de otimização
- Otimizar a estrutura e reduzir os custos do molde
- Fale diretamente com os engenheiros, um a um
PT
EN
ES
FR
DE
AR
RU
JA
KO
IT
NL
TR
PL
