Wat is een tweeplaten-spuitgietmachine?

Spuitgietmachines met twee platen zijn een fundamenteel onderdeel van de productie-industrie en maken een efficiënte productie van kunststof onderdelen mogelijk via een eenvoudig maar effectief mechanisme.

Hoewel tweeplaatspuitgietmachines eenvoud en kostenvoordelen bieden, is het essentieel om hun beperkingen en gebruikssituaties te begrijpen om de productie-efficiëntie te optimaliseren. Verdiep u in hoe deze machines in uw productieprocessen kunnen worden geïntegreerd.

Wat is de definitie van een spuitgietmachine met twee platen?

Spuitgietmachines met twee platen bieden een compactere en veelzijdigere aanpak voor het opspannen van matrijzen, wat de efficiëntie verhoogt en zich aanpast aan verschillende productiebehoeften.

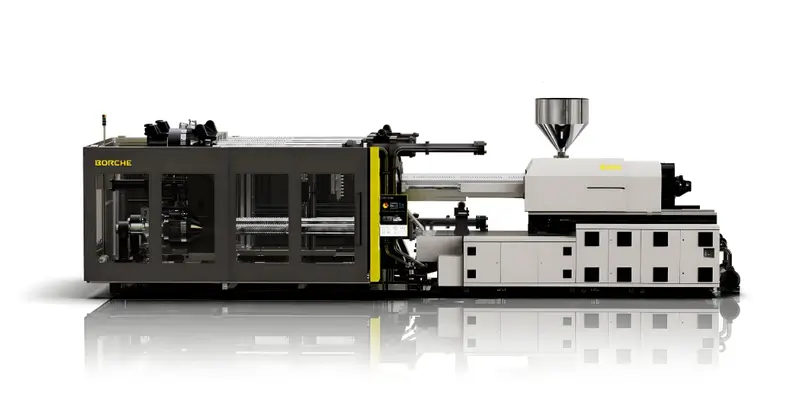

Zoals de naam aangeeft, bestaat de tweeplaten-spuitgietmachine¹ uit twee hoofdplaten: de bewegende plaat en de vaste plaat. De bewegende plaat opent en sluit de matrijs; de vaste plaat houdt de matrijs op haar plaats. De tweeplaten-spuitgietmachine is eenvoudig te bedienen, heeft een relatief eenvoudige constructie en is breed inzetbaar. Daarom wordt ze veel gebruikt in de spuitgietindustrie.

Een tweeplaat spuitgietmachine gebruikt een matrijs met 2 platen, een van de meest voorkomende matrijsontwerpen bij het spuitgieten. In tegenstelling tot matrijzen met drie platen, die een extra runnerplaat bevatten voor betere geleidingsopties, hebben matrijzen met twee platen een eenvoudiger ontwerp met slechts één scheidingsoppervlak. Ditzelfde deelvlak vergemakkelijkt de constructie en het onderhoud van de matrijs.

Bij een tweeplatenmatrijs bevindt het aanspuitsysteem² zich doorgaans in de matrijsholte zelf. Ook een hotrunner-matrijs, met een verwarmd kanaalsysteem dat de kunststof gesmolten houdt, kan als tweeplatenmatrijs worden uitgevoerd. Het aanspuitsysteem voert de gesmolten kunststof naar de matrijsholten om het gewenste spuitgietproduct te vormen.

Drie-plaat mallen, of 3-plaat mallen, bevatten een tussenplaat of holteplaat samen met een stripplaat om complexere gating en deeluitwerping mogelijk te maken. Deze mallen zijn vooral handig voor het produceren van onderdelen die ingewikkelde details en hoge precisie vereisen.

Zowel tweeplaten- als drieplatenmatrijzen³ gebruiken uitwerppennen om het afgewerkte product uit de matrijs te verwijderen. De keuze tussen een tweeplaten- en een drieplaten-spuitgietmatrijs hangt af van de specifieke eisen aan het te vervaardigen onderdeel en van de benodigde complexiteit van het matrijsontwerp.

Wat is de geschiedenis en ontwikkeling van een spuitgietmachine met twee platen?

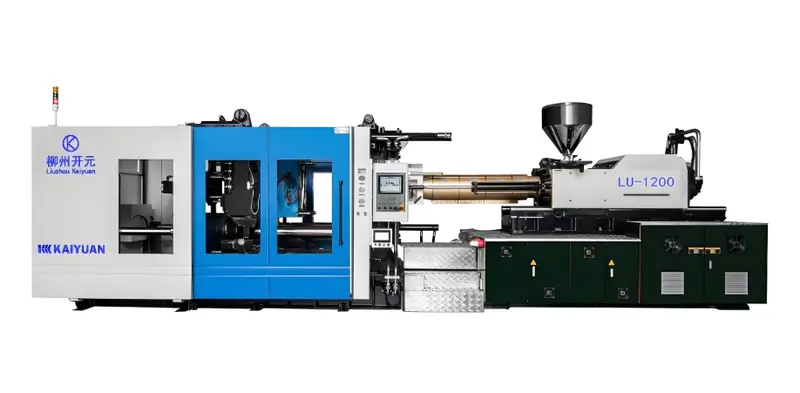

Spuitgietmachines met twee platen zijn geëvolueerd om meer efficiëntie en flexibiliteit te bieden. Ze voldoen met hun ruimtebesparende en robuuste ontwerpen aan de eisen van moderne industrieën.

De geschiedenis van de spuitgietmachines met twee platen gaat terug tot het midden van de 20e eeuw. In het begin waren de spuitgietmachines relatief eenvoudig en beperkt in gebruik. Maar met de vooruitgang van de mechanische technologie en de ongelimiteerde groei van de markt, heeft de tweeplaatspuitgietmachine zich ontwikkeld tot een efficiënt en nauwkeurig kunststof spuitgietgereedschap.

Vroege ontwikkeling

Vroege spuitgietmachines met twee platen werden gemaakt met mechanische transmissiesystemen, die onhandig te bedienen waren en een lage productie-efficiëntie hadden. De introductie van hydraulische technologie heeft de prestaties van spuitgietmachines sterk verbeterd.

Inleiding tot hydraulische systemen

In de jaren zestig werden hydraulische systemen op grote schaal in spuitgietmachines toegepast om de regelnauwkeurigheid en sluitkracht te verbeteren. Hydraulische machines voor tweeplaten-spuitgieten⁴ veroverden vervolgens snel de markt.

Toepassing van computerbesturingssystemen

Later in de jaren 1980 werd de computertechnologie geïntroduceerd in de spuitgietmachines en daarmee werd de beste controle over het spuitgieten mogelijk. Spuitgietmachines met twee platen uit deze periode boden een hogere productiesnelheid en productkwaliteit.

Intelligente en geautomatiseerde ontwikkeling

Sinds het begin van de 21e eeuw zijn concepten zoals Industrie 4.0⁵ en slimme productie steeds gangbaarder geworden. Daardoor ontwikkelen spuitgietmachines zich richting intelligentie en automatisering. De nieuwste tweeplaten-spuitgietmachines zijn uitgerust met geavanceerde sensoren en regelsystemen, met functies voor diagnose, zelfinstelling en zelfherstel.

Wat is de structuur van een spuitgietmachine met twee platen?

Spuitgietmachines met twee platen zijn essentieel voor een efficiënte productie en bieden ruimtebesparende oplossingen en betere prestaties in diverse industriële toepassingen.

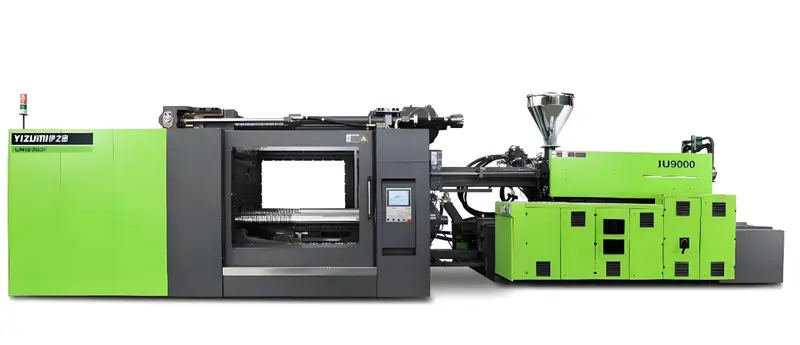

De structuur van een tweeplaatspuitgietmachine bestaat voornamelijk uit de volgende onderdelen:

Injectiesysteem

Het injectiesysteem van de dubbelplaatspuitgietmachine is verantwoordelijk voor het verwarmen en smelten van de kunststof deeltjes en het injecteren ervan in de matrijs. Het systeem bestaat meestal uit een trechter, een verwarmingscilinder, een schroef en een spuitmond.

• Vultrechter: Slaat kunststofkorrels op en voert ze naar de verwarmde cilinder.

• Verwarmde cilinder: Verhit de kunststofkorrels totdat ze smelten, doorgaans met elektrische verwarming.

• Schroef: Draait in de verwarmde cilinder, duwt de gesmolten kunststof naar voren en injecteert deze vervolgens via de spuitmond in de matrijs.

Schimmelsysteem

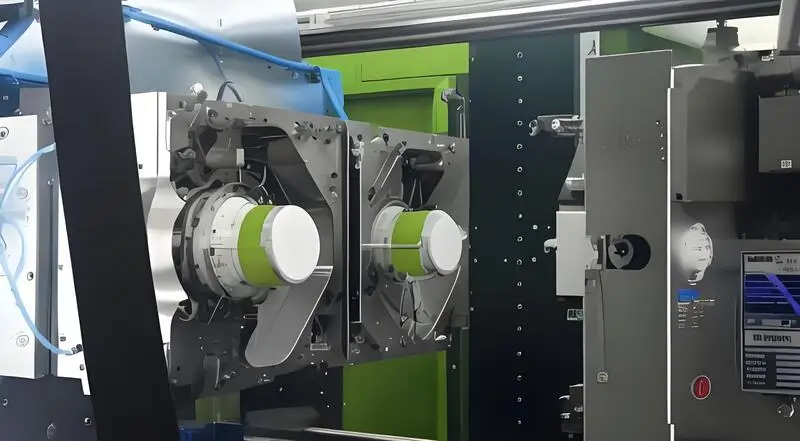

Het Mold System is een mechanisch systeem dat bestaat uit een bewegende plaat en een vaste plaat met een daarop gemonteerde matrijs. De matrijs wordt gesloten en geopend door de bewegende plaat, terwijl de vaste plaat de matrijs op zijn plaats houdt.

• Bewegende plaat: Wordt hydraulisch of elektrisch aangedreven en dient om de matrijs te openen en te sluiten.

• Vaste plaat: Is aan de spuitgietmachine bevestigd en beweegt niet tijdens het openen en sluiten van de matrijs.

Klemsysteem

Het sluitsysteem⁶ levert voldoende sluitkracht om te voorkomen dat de matrijs tijdens het injecteren opengaat. Het sluitsysteem van een tweeplaten-spuitgietmachine wordt doorgaans hydraulisch aangedreven.

• Sluitkracht: De kracht die hydraulische cilinders uitoefenen om de matrijs tijdens het injecteren gesloten te houden.

Hydraulisch systeem

De spuitgietmachine en het sluitsysteem worden aangedreven door een hydraulisch systeem⁷. Dit systeem omvat onder meer een oliepomp, hydraulische cilinder en hydraulische klep en zet hydraulische energie om in mechanische energie.

Besturingssysteem

Het besturingssysteem speelt een zeer strategische rol in de tweeplaatspuitgietmachines omdat het overal verantwoordelijk is voor het aansturen van verschillende aspecten van het spuitgietproces. De hedendaagse tweeplaatspuitgietmachines maken voornamelijk gebruik van geautomatiseerde besturingssystemen die nauwkeurig en effectief zijn.

Aandrijfsysteem

Het aandrijfsysteem omvat motoren, transmissieapparaten en andere dergelijke elementen die worden gebruikt om andere bedieningscomponenten in de spuitgietmachine van stroom te voorzien.

Koelsysteem

Het huidige koelsysteem⁸ gebruikt doorgaans koelwater of een ander koelmedium om warmte uit de matrijs en de interne onderdelen van de spuitgietmachine af te voeren. Zo blijven het productieproces stabiel en de productkwaliteit gewaarborgd.

Wat is het werkingsprincipe van een spuitgietmachine met twee platen?

Spuitgietmachines met twee platen bieden een compact ontwerp en efficiënte productieoplossingen, waarvan diverse productiesectoren kunnen profiteren.

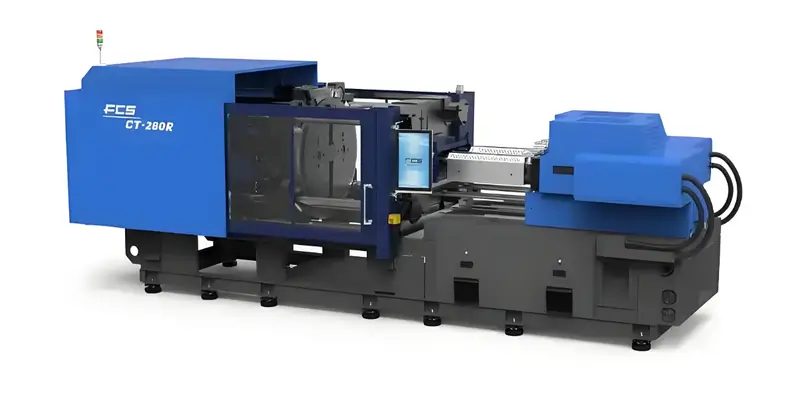

Het werkingsprincipe van een tweeplaatspuitgietmachine kan in de volgende stappen worden samengevat:

Voeding

De plastic korrels worden gevuld in de trechter, die beweegt in reactie op de draaiende schroef, de korrels worden naar voren geduwd en gesmolten door warmte.

Injectie

De gesmolten kunststof wordt door de schroef naar voren geduwd en via de spuitmond in de matrijsholte gespoten. Op dat moment is de mal gesloten.

Houddruk

Nadat de gesmolten kunststof in de matrijs is gespoten, oefent de spuitgietmachine een houddruk uit om te voorkomen dat de smelt terugstroomt en om de dichtheid en sterkte van het product te behouden.

Koeling

In de vormholte koelt de kunststof af en stolt om de gewenste productvorm te vormen. De keuze van de koeltijd wordt beïnvloed door de dikte van het product en andere eigenschappen van het materiaal.

Vorm Opening

Na het afkoelen trekt de bewegende plaat zich terug en gaat de matrijs open.

Productverwijdering

De operator of een robotarm haalt het product uit de matrijs, waardoor de hele spuitgietcyclus voltooid is.

Wat zijn de voor- en nadelen van een spuitgietmachine met twee platen?

Spuitgietmachines met twee platen bieden gestroomlijnde opspanmechanismen die de flexibiliteit en productiemogelijkheden verbeteren, wat diverse industrieën ten goede komt.

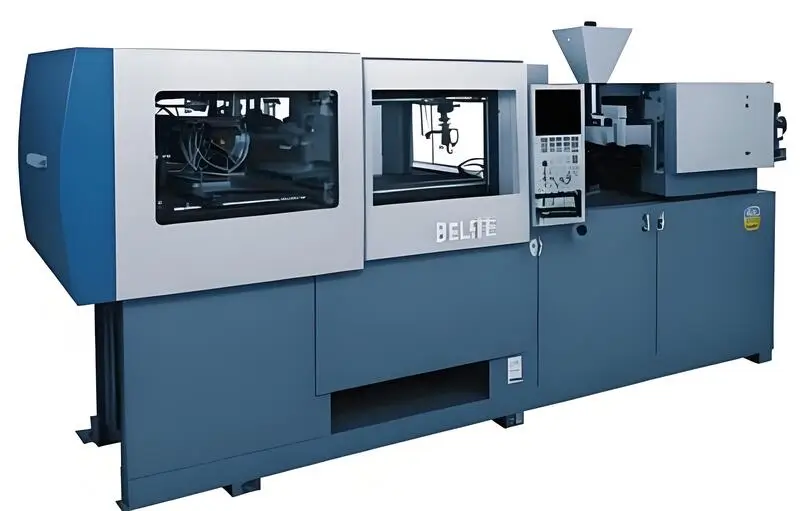

Voordelen

• **Eenvoudige constructie:**Een tweeplaten-spuitgietmachine heeft een eenvoudige constructie en is gemakkelijk te bedienen en onderhouden. De bewegende en vaste plaat zijn ontworpen voor uiteenlopende matrijzen.

• **Lagere kosten:**De tweeplaten-spuitgietmachine heeft lage productie- en onderhoudskosten. Daarom is deze populair bij veel kleine en middelgrote ondernemingen, omdat ze hoge initiële investeringskosten helpt vermijden.

• Groot aanpassingsvermogen: De tweeplaten-spuitgietmachine is geschikt voor uiteenlopende kunststoffen en producten en wordt daarom in verschillende sectoren gebruikt. De machine kan zowel gangbare thermoplasten als bepaalde speciale kunststoffen verwerken.

• Korte productiecyclus^{: Door de eenvoudige opbouw is de productiecyclus9} van de tweeplaten-spuitgietmachine relatief kort, zodat het spuitgietproces snel kan worden voltooid.

Nadelen

• Beperkte sluitkracht: Door ontwerpbeperkingen is de sluitkracht van de tweeplaten-spuitgietmachine relatief laag. Daardoor is de machine niet geschikt voor toepassingen met hoge sluitkracht¹⁰.

• Lagere efficiëntie: Vergeleken met sommige hoogwaardige meerplaten-spuitgietmachines kan de productie-efficiëntie van tweeplaten-spuitgietmachines relatief laag zijn. Bij grootschalige productie presteren tweeplaten-spuitgietmachines mogelijk minder efficiënt.

• Moeilijkheden bij het vormen van complexe producten: Voor producten met een complexe vorm en nauwkeurige constructie kan een tweeplaten-spuitgietmachine beperkingen hebben. Mogelijk zijn dan aanvullende procesregeling of andere typen spuitgietmachines nodig.

Wat zijn de toepassingsgebieden van een twee-plaat spuitgietmachine?

Spuitgietmachines met twee platen bieden voordelen op het gebied van ruimtebesparing en energiezuinigheid, waardoor ze ideaal zijn voor verschillende precisieproductiesectoren.

Twee-plaat spuitgietmachines worden veel gebruikt in verschillende industrieën, waaronder voornamelijk:

Auto-industrie

Twee-plaat spuitgietmachines worden veel toegepast bij het maken van auto-onderdelen zoals dashboard, deurbekleding, bumper, enz. die altijd een hoge nauwkeurigheid en glad oppervlak vereisen, waaraan tweeplaatspuitgietmachines kunnen voldoen.

Elektronica en elektrische industrie

In de elektronica- en elektrotechnische industrie worden de tweeplaatspuitgietmachines gebruikt voor de productie van allerlei soorten kunststof behuizingen, stekkers, stopcontacten enzovoort. Deze producten hebben een hoge maatnauwkeurigheid nodig en de levensduur van de auto’s, die kan worden geleverd door het injectiesysteem met hoge precisie van tweeplaatspuitgietmachines.

Huishoudelijke goederen

De gebieden met betrekking tot tweeplaats spuitgietmachines zijn ook zeer breed in de huishoudelijke apparaten industrie, zoals het maken van kunststof meubels, keukengerei, dagelijks gebruik artikelen, enz. Aangezien veel van deze producten een glad uiterlijk en een redelijke binnenstructuur nodig hebben, worden deze producten geleverd door de goede prestaties van de tweeplaats spuitgietmachines.

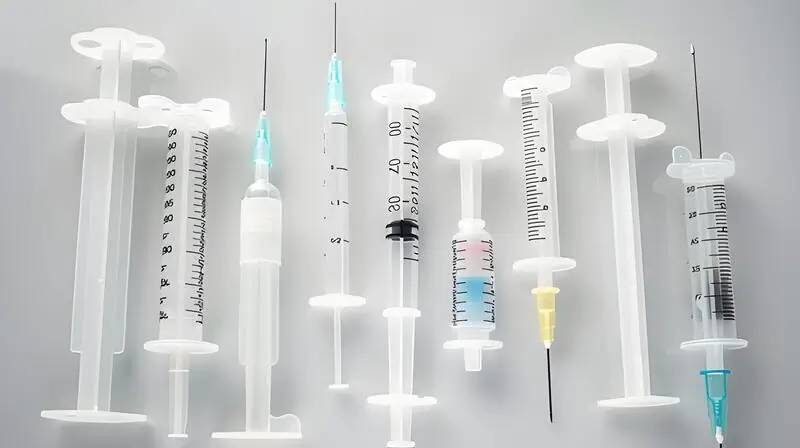

Medische Apparatenindustrie

Spuitgietmachines met twee platen die op grote schaal worden gebruikt in de medische hulpmiddelenindustrie, zijn onder andere de volgende fabricage van medische instrumenten en behuizingen. Deze producten vereisen een hoge materiële veiligheid en nauwkeurigheid bij het uitvoeren van het vereiste proces dat kan worden geleverd door het precisiecontrolesysteem van tweeplaat spuitgietmachines.

Verpakkingsindustrie

De verpakkingsindustrie heeft een grote vraag naar plastic producten, zoals plastic flessen, containers of verpakkingsdozen. Vanwege de hoge werkefficiëntie en hoge vormnauwkeurigheid wordt de tweeplaatspuitgietmachine in dit verband veel gebruikt.

Bouw

Tweeplaat spuitgietmachines worden gebruikt voor de productie van kunststof buizen, fittingen, deuren, ramen, enz. in de bouwindustrie. Deze producten hebben een hoge sterkte en een goede duurzaamheid nodig. Vanuit dit perspectief kunnen tweeplaatspuitgietmachines producten van hoge kwaliteit produceren om aan deze eisen te voldoen.

Conclusie

De tweeplaten-spuitgietmachine speelt een belangrijke rol in het spuitgietproces¹¹ en geldt als veelzijdige apparatuur voor verschillende sectoren, vooral dankzij het eenvoudige ontwerp, de eenvoudige bediening en de grote flexibiliteit. Door de voortdurende ontwikkeling en verbetering van technologie worden deze machines slimmer, efficiënter, energiezuiniger, multifunctioneler en milieuvriendelijker. Dat vergroot zowel de kansen als de uitdagingen voor de spuitgietindustrie.

Kennis van het werkingsprincipe, de voor- en nadelen en de toepassingsgebieden van tweeplaten-spuitgietmachines helpt om deze essentiële apparatuur te beheersen, de productie-efficiëntie te verhogen en de duurzame ontwikkeling van de gehele sector te ondersteunen. Bekijk onze Complete gids voor spuitgieten voor een volledig overzicht.
