Hoe werkt de spuitgietmachine?

Een spuitgietmachine smelt plastic grondstoffen in korrelvorm, injecteert deze onder druk in een matrijs en geeft ze door afkoeling de gewenste vorm. Dit proces is de ruggengraat van de moderne productie van kunststof onderdelen — het wordt in elke sector gebruikt, van de automobielindustrie tot medische apparaten, van elektronica tot verpakkingen. De sector voor kunststofspuitgieten groeit snel en het begrijpen van de basisprincipes van deze technologie is van cruciaal belang voor zowel fabrikanten als afnemers. In deze gids leggen we stap voor stap uit hoe een spuitgietmachine werkt, wat de belangrijkste componenten zijn en waar u tijdens de productie op moet letten.

Voor een bredere context kunt u dit onderwerp vergelijken met de leverancierssourcinggids.

Voor lezers die spuitgietmatrijs¹ing-opties vergelijken: dit artikel verbindt de spuitgietmatrijs, het gedrag van het kunststofmateriaal, de evaluatie van de leverancier² en kwaliteitscontrolebeslissingen die bepalen of een project kan overgaan van ontwerp naar herhaalbare productie.

Wat is een spuitgietmachine en waar dient deze voor?

Een spuitgietmachine is een systeem dat korrels smelt en onder druk in een matrijs injecteert om ongeveer 80% van de kunststof onderdelen te produceren. De hoofdfunctie is het met hoge precisie herhalen van dezelfde geometrie.

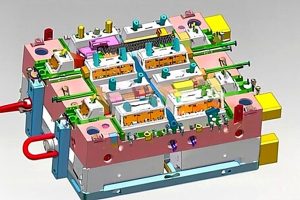

Voor een bredere kijk op spuitgietontwerp behandelt onze pijlergids de gereedschapsstructuur, thermische controle en de afwegingen op het gebied van maakbaarheid.

Voor een bredere kijk op spuitgieten³ behandelt onze pijlergids de procesfundamenten, materiaalgedrag en productiebeslissingen.

Een spuitgietmachine is een machine die serieproductie realiseert door thermoplastische en thermohardende materialen te smelten en onder druk in een gesloten matrijs te injecteren. Ongeveer 80% van de wereldwijd geproduceerde kunststof onderdelen wordt met deze methode vervaardigd — het wordt in elke sector gebruikt, van de automobielindustrie tot medische apparaten, van elektronica tot verpakkingen. De basislogica wordt in vijf stappen samengevat: verwarmen, smelten, duwen, afkoelen, uitwerpen. Elke stap van dit ogenschijnlijk eenvoudige proces vereist echter parametercontrole met milliseconde-precisie. De eerste spuitgietmachine werd in 1872 gepatenteerd door John Wesley Hyatt; sindsdien heeft de technologie een capaciteit bereikt voor drukregeling met milliseconde-precisie, meerzone-temperatuurbeheer en realtime procesbewaking.

In de praktijk is de spuitgietmachine een smelt- en pompsysteem. De schroefeenheid verwarmt en smelt kunststofgranulaat en perst de smelt onder hoge druk in een gesloten matrijs. Na opening komt het gevormde onderdeel vrij. De cyclus duurt seconden en maakt duizenden onderdelen per dag mogelijk.

Wat zijn de hoofdcomponenten van een spuitgietmachine?

De hoofdcomponenten van een spuitgietmachine bestaan uit %4 onderdelen: de injectie-eenheid, de sluiteenheid, het aandrijfsysteem en het bedieningspaneel. Elk onderdeel bevat op zichzelf precisieonderdelen.

De injectie-eenheid is het gedeelte waarin de schroef zich bevindt en waar het plastic materiaal wordt gesmolten. De trechter (aanvoerbak voor grondstoffen), de cilinder (barrel), de schroef, de spuitmond en de verwarmingsbanden zijn de onderdelen van deze eenheid. De schroef is het meest kritische component — deze vervult tegelijkertijd de functies van materiaalaanvoer, compressie en dosering.

De sluiteenheid is het mechanisme dat de mal gesloten houdt en weerstand biedt tegen de injectiedruk. De sluitkracht (tonnage) bepaalt de maximale onderdeelgrootte die de machine kan produceren. Deze kan werken met hydraulische, mechanische of hybride systemen. Het aandrijfsysteem zorgt op zijn beurt voor de rotatie en de heen-en-weerbeweging van de schroef — dit kan elektrisch, hydraulisch of hybride zijn.

Hoe werkt een spuitgietmachine stap voor stap?

Een spuitgietmachine werkt in 5 stappen: aanvoer, smelten, injectie (met een druk van 500-2000 bar), nadruk/afkoeling en uitwerpen. De totale cyclustijd varieert doorgaans tussen 15 seconden en 2 minuten; de afkoelfase vormt 50-70% van de cyclus.

De totale cyclustijd varieert doorgaans van 15 seconden tot 2 minuten. De koeltijd is het langste deel van de cyclus en neemt meestal %50-70 van de totale tijd in beslag. Daarom heeft de optimalisatie van koelkanalen in het matrijsontwerp rechtstreeks invloed op de productiviteit.

Hoe werkt het schroefsysteem (screw) en waarom is het belangrijk?

De schroef (screw) is het hart van de spuitgietmachine en vervult 3 hoofdfuncties tegelijk: granulaattoevoer, compressie/smelten en het bereiden van een homogene smelt.

Het schroefontwerp beïnvloedt de productiekwaliteit rechtstreeks. De lengte-diameterverhouding (L/D), de compressieverhouding en de geometrie van de schroefpunt bepalen de smeltkwaliteit. Een gebruikelijke L/D-verhouding is 20:1. Hogere verhoudingen zorgen voor betere menging en een homogenere smelt, maar verhogen de machinekosten.

In de praktijk is een verkeerde schroefkeuze een van de meest voorkomende productieproblemen. Voor technische kunststoffen met hoge viscositeit (PA, PEEK, PPS) zijn agressievere compressieverhoudingen nodig, terwijl voor warmtegevoelige materialen (PVC, POM) een zachter schroefprofiel wordt gebruikt. In onze fabriek kunnen we dankzij onze ervaring met meer dan 400 materialen de optimale schroefparameters voor elk materiaal bepalen.

Hoe wordt de sluitkracht (Clamping Force) bepaald?

De sluitkracht wordt berekend met de formule F = P × A × K; het geprojecteerde oppervlak en de druk worden vermenigvuldigd en er wordt een veiligheidsfactor van 10-20% aan toegevoegd. In de praktijk wordt het bereik 90T-1850T gebruikt.

De sluitkracht is de kracht die de neiging van de injectiedruk om de mal te openen tegengaat. Een onvoldoende sluitkracht leidt tot flash (materiaal dat langs de malrand ontsnapt), korte vulling (short shot) en dimensionale fouten. Deze wordt gewoonlijk uitgedrukt in ton — de tonnage van een machine is de meest fundamentele indicator van zijn productiecapaciteit.

De vereiste sluitkracht wordt bij benadering berekend met de volgende formule: F = P × A × K. Hierbij is F = sluitkracht (ton), P = injectiedruk (kg/cm²), A = geprojecteerd oppervlak van het onderdeel (cm²), K = veiligheidsfactor (meestal 1.1-1.2). Deze berekening is de eerste stap bij de machinekeuze.

Als voor een onderdeel met een geprojecteerd oppervlak van 500 cm² bijvoorbeeld een injectiedruk van 1000 kg/cm² wordt gebruikt, bedraagt de vereiste sluitkracht ongeveer 550-600 ton. Een machine van 650T is daarom voldoende, terwijl een machine van 400T braamproblemen zal veroorzaken.

Wat zijn de spuitgietparameters en hoe worden ze geoptimaliseerd?

In het spuitgietproces zijn er %7 basisparameters: smelttemperatuur, druk, snelheid, nadruk, afkoeltijd en schroefsnelheid. Elke parameter beïnvloedt de kwaliteit van het onderdeel rechtstreeks.

De smelttemperatuur wordt bepaald door het type verwerkte materiaal. Zo wordt voor PP (polypropyleen) het bereik 200-260°C, voor PA6 (nylon 6) 240-290°C en voor PC (polycarbonaat) 280-320°C gebruikt. Als de temperatuur te laag is, wordt de smelt niet homogeen; als deze te hoog is, degradeert het materiaal (degradation). De injectiedruk varieert doorgaans tussen 500-2000 bar.

Wat zijn de verschillen tussen hydraulische, elektrische en hybride machines?

Spuitgietmachines worden op basis van hun aandrijfsysteem in 3 hoofdcategorieën ingedeeld: volledig hydraulisch (100% oliedruk), volledig elektrisch (servomotor) en hybride. Elk heeft zijn eigen voor- en nadelen.

Hydraulische machines onderscheiden zich door een hoge sluitkracht en compatibiliteit met matrijsuitrusting (mold height). Vooral bij toepassingen met hoge tonnage (1000T+) zijn zij nog steeds de standaard. Het nadeel is het hoge energieverbruik en het risico van hydraulische olielekkage. Volledig elektrische machines bieden energie-efficiëntie (30-60% besparing), herhaalbaarheid en een schone productieomgeving. Zij zijn ideaal voor precisieonderdelen en medische productie, maar de aanvangskosten zijn hoger.

Hybride machines combineren de voordelen van beide werelden: elektrische servo voor het injecteren, hydraulisch voor het sluiten. Deze combinatie biedt een balans tussen energiebesparing en hoge tonnage. In onze fabriek zijn zowel hydraulische als elektrische machines beschikbaar — wij kiezen de meest geschikte machine op basis van de onderdeelvereisten.

Wat zijn de veelvoorkomende problemen bij een spuitgietmachine?

De %7 meest voorkomende problemen bij spuitgietproductie: short shot, flash, sink mark, warpage, blister, weld line en materiaaldegradatie. Elk heeft verschillende grondoorzaken.

Korte vulling betekent dat de mal niet volledig gevuld wordt — dit treedt op wanneer de injectiedruk of het volume onvoldoende is. Flash is juist het tegenovergestelde: te veel druk of een onvoldoende sluitkracht veroorzaakt dat materiaal langs de malranden ontsnapt. Een inzinking (sink mark) is het naar binnen trekken van het oppervlak terwijl het binnenste in dikke delen afkoelt — dit kan worden voorkomen door een uniforme wanddikte.

Tijdens het oplossen van problemen kunt u het beste de regel “maak de laatste wijziging ongedaan en wijzig één parameter” volgen. Als u meerdere parameters tegelijk wijzigt, is niet meer vast te stellen welke wijziging het probleem heeft opgelost (of verergerd). Onze ingenieurs kunnen het probleem door visuele inspectie in %80 van de gevallen correct diagnosticeren — dit verklaart waarom 20 jaar ervaring waardevoller is dan cijfers.

Hoe kies je de juiste spuitgietmachine?

De keuze van de juiste machine is de meest kritieke beslissing die het succes van de productie bepaalt — de shotcapaciteit van de machine moet het bereik van 20-80% van het onderdeelvolume dekken. Selectiecriteria: projectieoppervlak, sluitkracht, materiaaltype en productievolume.

Basisregel: de maximale schotcapaciteit van de machine moet 20-80% van het volume van het te produceren onderdeel omvatten. Een te kleine machine is ontoereikend; een te grote verspilt materiaal en verlengt cycli. Ook moeten de fysieke matrijsafmetingen (breedte, hoogte, diepte) in de matrijsruimte van de machine passen.

Waarom is het onderhoud van een spuitgietmachine belangrijk?

Regelmatig onderhoud verlengt de levensduur van de machine met 30-50%, vermindert ongeplande stilstand en houdt de onderdeelkwaliteit consistent. De meest kritieke onderhoudspunten zijn: controle van schroef-/cilinderslijtage, verversing van hydraulische olie, mondstukslijtage en controle van verwarmingsbanden.

Slijtage van de schroef en de cilinder is een van de duurste onderhoudsproblemen. Een versleten schroef verlaagt de smeltkwaliteit, veroorzaakt drukverlies en leidt tot onderdeeldefecten. Vooral met glasvezel versterkte materialen (PA-GF, PBT-GF) slijten de schroef snel. Regelmatige meting en tijdige vervanging voorkomen productieverlies.

Veelgestelde vragen

Wat is het werkingsprincipe van een spuitgietmachine?

Een spuitgietmachine verwarmt en smelt plastic korrels op een gecontroleerde manier, stuurt de smelt via de beweging van een schroef of zuiger naar de gesloten matrijs, houdt de druk kort vast en opent de matrijs om het product uit te werpen wanneer het onderdeel is afgekoeld. Het principe lijkt eenvoudig, maar de punten die de kwaliteit bepalen zijn het temperatuurprofiel, de injectiesnelheid, de nadruk, de afkoeltijd en de matrijsontluchting. Als deze instellingen niet samen worden geoptimaliseerd op basis van het materiaaltype, de wanddikte van het onderdeel en de tolerantieverwachting, kunnen onvolledige vulling, inzakking, bramen of maatafwijkingen ontstaan. Daarom is een goed proces niet alleen de beweging van de machine, maar een uitgebalanceerde beheersing van de machine-, matrijs- en procesparameters.

Wat zijn de hoofdonderdelen van een spuitgietmachine?

Een spuitgietmachine bestaat uit vier hoofdonderdelen: de injectie-eenheid, de sluiteenheid, het aandrijfsysteem en het besturingssysteem. In de injectie-eenheid voert de trechter het materiaal aan, smelten de cilinder en de schroef de korrels en levert de spuitmond de smelt aan de matrijsingang. De sluiteenheid lijnt de matrijs correct uit en houdt deze gesloten tegen de injectiedruk. Het aandrijfsysteem kan hydraulisch, elektrisch servo of hybride zijn en beïnvloedt de snelheid, druk en herhaalbaarheid van de beweging. Het bedieningspaneel beheert de temperatuur, snelheid, druk, positie en alarmregistraties. Voor kwaliteitsproductie moeten deze onderdelen mechanisch degelijk, correct gekalibreerd en afgestemd zijn op de procesdoelstellingen.

Hoe lang duurt een spuitgietcyclus?

De spuitgietcyclus varieert doorgaans tussen 15 seconden en 2 minuten, maar de exacte duur hangt af van de onderdeelgeometrie, het materiaal, de matrijskoeling, de wanddikte en het automatiseringsniveau. De cyclus bestaat uit de stappen vullen, nadruk, koelen, matrijs openen en onderdeel uitwerpen. Bij de meeste projecten is het langste deel het koelen; dikwandige onderdelen of technische kunststoffen die bij hoge temperaturen worden verwerkt, vragen meer tijd. Om de cyclus te verkorten volstaat het niet om alleen de machinesnelheid te verhogen. Het ontwerp van het koelkanaal, de gate-positie, de wanddikte van het onderdeel en het uitwerpsysteem moeten samen worden verbeterd. Anders leidt een snellere cyclus tot kwaliteitsverlies.

Wat is het verschil tussen hydraulische en elektrische spuitgietmachines?

Hydraulische spuitgietmachines werken op oliedruk en worden veel gebruikt voor grote onderdelen en zware matrijzen omdat zij een hoge sluitkracht en een krachtig injectievermogen bieden. De initiële investeringskosten zijn vaak lager, maar er moet rekening worden gehouden met energieverbruik, olieonderhoud en warmtebeheer. Elektrische machines bewegen met servomotoren, bieden een preciezere positiecontrole, verbruiken minder energie en zijn voordelig in schone productieomgevingen. Daarentegen kunnen de initiële investeringskosten hoger zijn. Hybride machines combineren hydraulisch vermogen met elektrische precisie. De juiste keuze moet worden gemaakt op basis van onderdeelnauwkeurigheid, productievolume, energiekosten, benodigde tonnage en onderhoudscapaciteit.

Waar moet u op letten bij het kiezen van een spuitgietmachine?

Bij het kiezen van een spuitgietmachine is het niet juist om alleen naar het tonnage te kijken. Het geprojecteerde oppervlak van het onderdeel, de vereiste sluitkracht, het shotvolume, de materiaalviscositeit, de matrijsafmeting, de kolomafstand, de openingsslag en de geplande productieaantallen moeten samen worden beoordeeld. Als de shotcapaciteit van de machine te klein is, wordt het onderdeel onvolledig gevuld; als deze te groot is, kan het materiaal lang in de cilinder blijven en degraderen. De schroefdiameter en compressieverhouding moeten geschikt zijn voor het materiaal. Daarnaast moet ook randapparatuur zoals robot, droger, heetkanaalregeling en kwaliteitsbewaking in aanmerking worden genomen. De juiste keuze balanceert de cyclustijd, het energieverbruik en het onderhoudsrisico terwijl de kwaliteit behouden blijft.

Wat zijn de meest voorkomende defecten in het spuitgietproces?

De meest voorkomende defecten in het spuitgietproces zijn onvolledige vulling, bramen, inzakking, kromtrekken, vloeilijnen, brandsporen en luchtinsluiting. Onvolledige vulling wordt meestal veroorzaakt door een lage smelttemperatuur, onvoldoende injectiedruk of slechte ontluchting. Bramen kunnen ontstaan door te hoge druk, een versleten matrijsoppervlak of onvoldoende sluitkracht. Inzakking wordt in dikke gedeelten waargenomen door onvoldoende nadruk of de behoefte aan een lange afkoeling. Kromtrekken wordt veroorzaakt door onregelmatige afkoeling en onevenwichtige stroming. Voor een blijvende oplossing moeten in plaats van het willekeurig wijzigen van één enkele parameter het drogen van het materiaal, de matrijstemperatuur, het poortontwerp, het drukprofiel en de afkoelbalans systematisch worden gecontroleerd.

Waarom is de schroef zo belangrijk in een spuitgietmachine?

De schroef is het belangrijkste onderdeel dat de materiaalkwaliteit in een spuitgietmachine rechtstreeks bepaalt. In de voedingszone transporteert het korrels naar voren, in de compressiezone smelt het door warmte en schuifwerking, en in de doseringszone bereidt het een homogeen smeltvolume voor. Schroefdiameter bepaalt de shotcapaciteit, lengte-diameterverhouding beïnvloedt de smeltefficiëntie, en compressieverhouding beïnvloedt hoe evenwichtig het materiaal plastificeert. Verkeerde schroefselectie kan kleurvariaties, verbranding, gasvorming, drukverlies of onvolledige vulling veroorzaken. Bij glasvezelversterkte, warmtegevoelige of hoogviskeuze materialen wordt schroefontwerp nog kritischer. Daarom moet schroefselectie ook worden gedaan op basis van de materiaalfamilie, evenals het onderdeel.

Hoe wordt sluitkracht (clamping force) berekend?

De sluitkracht wordt doorgaans berekend met de logica F = P x A x K. Hier is P de geschatte druk in de matrijs, A de projectieoppervlakte van het onderdeel en het spuitsysteem, en K de veiligheidsfactor. In de praktijk veranderen materiaaltype, onderdeeldikte, aantal poorten, stroomafstand en oppervlakteverwachting de drukbehoefte. De berekende waarde wordt vergeleken met het standaard tonnagebereik van de machine en de matrijsgrootte en kolomafstand worden ook geverifieerd. Onvoldoende sluitkracht veroorzaakt uitsteeksels, matrijsopening en maatfouten. Te hoog tonnage kan het energieverbruik verhogen, matrijsventilatie bemoeilijken en op de lange termijn onnodige belasting op de matrijsvlakken veroorzaken.
