Ja—met spuitgieten produceren machines absoluut kunststof onderdelen voor auto’s. Een moderne auto bevat zelfs meer dan 2,000 kunststof componenten1, waarvan de overgrote meerderheid met dit proces wordt gemaakt. Van het dashboard voor u tot de bumper die net een tik op de parkeerplaats heeft gekregen: spuitgegoten onderdelen zijn overal in de autoproductie. Deze gids legt uit wat er wordt gevormd, welke materialen het best werken en wat ingenieurs moeten weten voordat ze een spuitgietmatrijs voor autoproductie specificeren.
Voor engineers en inkoopteams is de praktische vraag niet óf kunststof auto-onderdelen kunnen worden gespuitgiet, maar welke producten, materialen, toleranties en matrijskeuzes productietechnisch zinvol zijn. Interieurafwerking, clips, beugels, behuizingen, connectoren en onderdelen onder de motorkap vereisen elk een andere hars- en matrijsstrategie; de productfunctie moet daarom vanaf de eerste DFM-beoordeling het spuitgietplan bepalen.
- Spuitgieten produceert 2,000+ kunststofonderdelen per voertuig
- PP, ABS, PA6 en PC zijn de vier belangrijkste kunststoffen voor auto's
- Gewichtsreductie bespaart ~0.3 L brandstof per 100 km voor elke 100 kg gewichtsbesparing
- EVs zorgen voor een nog grotere vraag naar nauwkeurig spuitgegoten kunststofcomponenten
- Bij de materiaalkeuze moeten de vereisten voor temperatuur, chemicaliënbestendigheid en slagvastheid worden afgewogen
Welke kunststof auto-onderdelen worden door spuitgieten gemaakt?
Interieuronderdelen

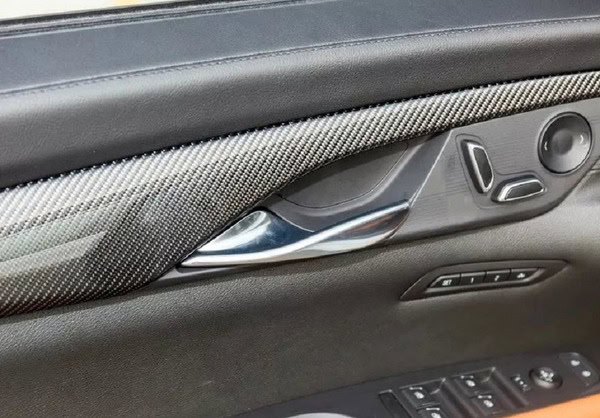

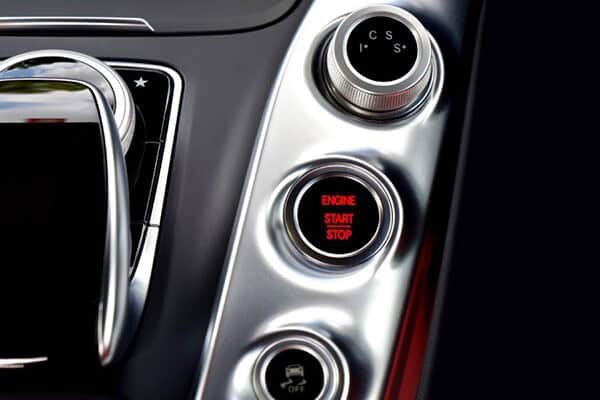

Instrumentenpanelen, deurbekleding, middenconsoles, stoelverstellers, bekerhouders en airbagafdekkingen worden allemaal gespuitgiet. Eén dashboardmodule kan 15–30 afzonderlijke vormdelen bevatten. Polypropyleen (PP) en ABS domineren doordat ze kosten, slagvastheid en oppervlaktekwaliteit combineren.
Externe onderdelen

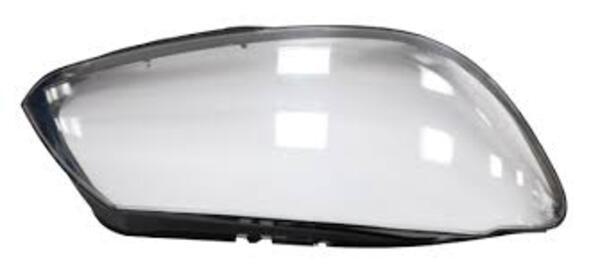

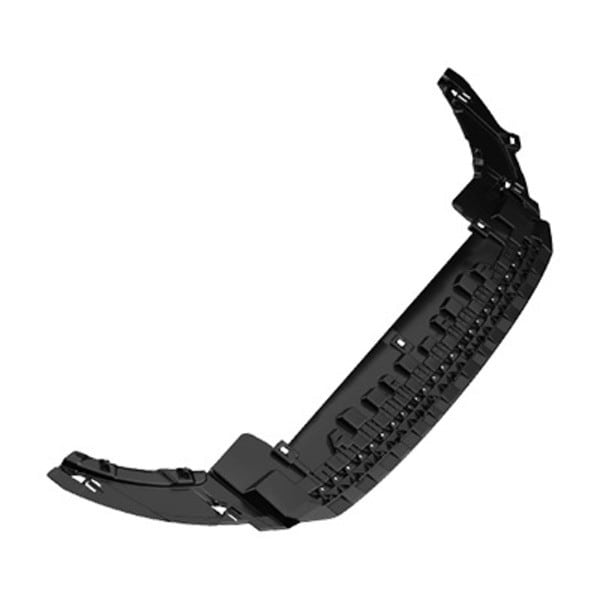

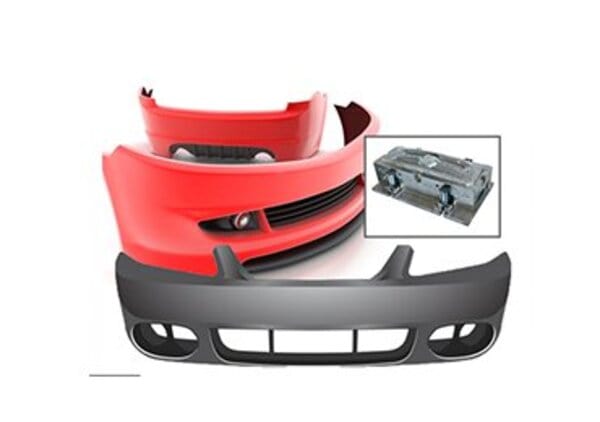

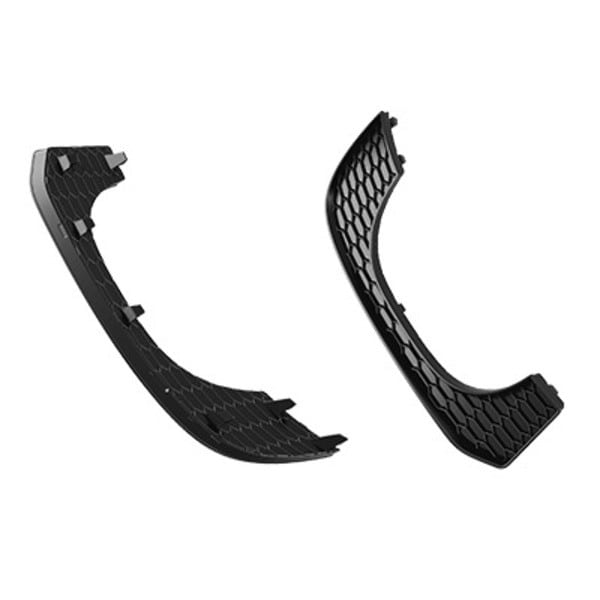

Bumpers, roosters, wielkastbekleding, spiegelbehuizingen en lichtlenzen komen met miljoenen uit spuitgietmatrijzen. Exterieuronderdelen vereisen uv-stabiliteit, slagvastheid bij zowel lage als hoge temperaturen en een Class-A-oppervlakteafwerking. Thermoplastische polyolefinen (TPO) en polycarbonaatmengsels (PC) zijn gebruikelijke keuzes.
Onder de motorkap en aandrijflijn
Luchtinlaatspruitstukken, radiatoreindtanks, vloeistofreservoirs, connectorbehuizingen en motorkappen worden gevormd uit hittebestendig nylon (PA6, PA66) en PBT. Deze onderdelen worden continu blootgesteld aan 120–150 °C en aan brandstof, olie en koelmiddel. Glasvezelversterkte kwaliteiten verhogen de temperatuurlimiet verder.
Elektrisch en elektronisch
Moderne auto’s bevatten 50–100 elektronische regeleenheden (ECU’s). Connectorbehuizingen, sensorbehuizingen, relaiskasten en kabelboomclips zijn klein maar essentieel — en vrijwel allemaal spuitgegoten. PBT en PPS voldoen aan de thermische en brandvertragende eisen voor deze toepassingen.

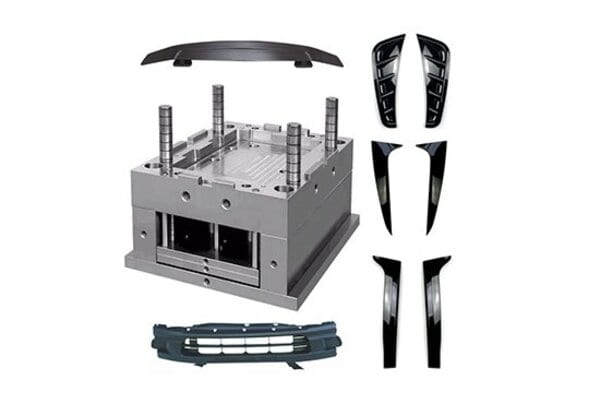

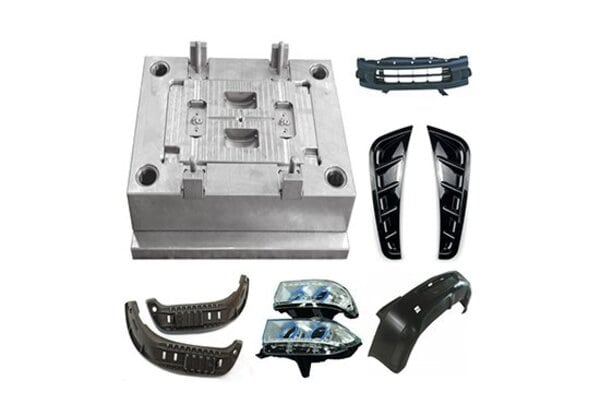

Hoe werkt het spuitgietproces voor auto-onderdelen?
Het spuitgietproces voor auto’s is een cyclus in vier stappen: de matrijs sluiten, de smelt injecteren, het onderdeel koelen en het uitwerpen. Voor autotoepassingen moet dezelfde spuitgietcyclus ook nauwe toleranties, vaak rond ±0.05 mm, handhaven, braamvorming op zichtoppervlakken voorkomen en productievolumes ondersteunen die voor één holte 500,000+ injecties per jaar kunnen bereiken.
Dit gebeurt er in de machine: kunststofgranulaat komt in de verwarmde cilinder terecht, waar een heen-en-weer bewegende schroef het smelt en homogeniseert. Vervolgens perst de schroef de smelt bij een druk van 800–1,500 bar in een nauwkeurig bewerkte stalen matrijs. De matrijstemperatuur wordt geregeld (doorgaans 40–80 °C voor PP en ABS voor de automobielindustrie) om een consistente kristalliniteit en maatvastheid te waarborgen. Na 10–60 seconden koelen, afhankelijk van de wanddikte, opent de matrijs en verwijderen robotarmen of aanspuitstukuitnemers het onderdeel. De cyclustijd voor een typische autoclips van 200 gram bedraagt 15–25 seconden.
Matrijzen met meerdere holtes (8, 16 of zelfs 32 holtes) zijn standaard voor clips en bevestigingsmiddelen in grote volumes. Voor grote onderdelen zoals bumpers of instrumentenpanelen houden matrijzen met één holte en hotrunnersystemen het materiaalverlies onder 2%. Onze ervaring bij ZetarMold is dat het matrijsontwerp en de poortplaatsing voor 80% bepalen of een auto-onderdeel de eerste-artikelinspectie van de klant doorstaat.
Onze fabriek in Shanghai heeft 47 spuitgietmachines van 90T tot 1850T — voor alles van een connectorclip van 2 gram tot een motorruimtecomponent van 10 kg.
Welke kunststofmaterialen worden veel gebruikt in auto-onderdelen?
Veelgebruikte automotive kunststoffen zijn PP, ABS, nylon, PBT, PC en PC/ABS, omdat elk materiaal warmte, slagvastheid, kosten en oppervlakte-eisen anders afweegt. Materiaalkeuze bij automotive spuitgieten wordt bepaald door drie factoren: bedrijfsomgeving, mechanische belasting en kostendoel. Hieronder staat een snelle vergelijking van de meest gebruikte automotive kunststoffen.
Kunststoffen voor de auto-industrie in één oogopslag
Ter vergelijking: PP is gangbaar voor bumpers, accubakken en interieurbekleding; ABS voor dashboards, consoles en sierdelen; glasgevuld PA6/PA66 voor inlaatspruitstukken, motorkappen en tandwielen; PC voor transparante slagvaste lenzen; en PBT/PPS voor elektrische connectoren en sensorbehuizingen.
Nylon (PA6 en PA66) verdient speciale aandacht omdat het in zoveel toepassingen onder de motorkap voorkomt. glasvezelversterkt nylon2 66 is bestand tegen continu gebruik boven 150 °C en levert nog steeds een treksterkte boven 180 MPa. Deze combinatie van hittebestendigheid en mechanische prestaties verklaart waarom inlaatspruitstukken vanaf de jaren 1990 van gegoten aluminium naar spuitgegoten nylon zijn overgegaan.
Polycarbonaatblends (PC/ABS) zijn de standaardkeuze voor onderdelen die zowel slagtaaiheid als een hoogwaardig oppervlak vereisen — denk aan sierpanelen voor dashboards en verchroomde sierstrips. Zuiver PC is geschikt voor koplamplenzen waarvoor zowel optische helderheid als weerstand tegen steenslag onmisbaar zijn.
Waarom is gewichtsreductie zo belangrijk voor moderne voertuigen?
Gewichtsvermindering is belangrijk omdat elke verwijderde kilogram het brandstofverbruik, EV-bereik, emissiedoelen en de assemblage-efficiëntie ten goede komt. Elke 100 kg die van een voertuig wordt verwijderd, bespaart in een auto met verbrandingsmotor ongeveer 0.3 liter brandstof per 100 km3 en vergroot het EV-bereik met ongeveer 2.5 km. Deze cijfers verklaren waarom autofabrikanten al tientallen jaren metaal door kunststof vervangen—en waarom dit bij elektrische voertuigen steeds sneller gaat.
Spuitgieten maakt dit mogelijk omdat het complexe, dunwandige onderdelen kan produceren die in plaatmetaal onmogelijk of buitensporig duur zouden zijn. Eén gevormde kunststof beugel kan vijf gestanste en gelaste stalen delen vervangen en zo zowel gewicht als assemblagekosten verlagen. De belangrijkste beperking is constructief: kunststoffen evenaren de modulus van staal niet, daarom gebruiken engineers ribpatronen, glasvezelversterking en structuurschuim om het verschil te overbruggen.
Waarom is spuitgieten geschikt voor EV-componenten?
Spuitgieten is geschikt voor EV-componenten omdat hiermee op grote schaal vlamvertragende, afgedichte en maatvaste kunststofonderdelen kunnen worden gevormd. Behuizingen voor batterijmodules, kanalen voor thermisch beheer, afschermingen voor hoogspanningsconnectoren en lichte interieurconstructies moeten allemaal worden spuitgegoten. De materiaaleisen verschuiven naar vlamvertragende kwaliteiten (UL94 V-0) en halogeenvrije compounds vanwege de brandveiligheidsnormen voor hoogspanningsaccupakketten.
EV’s dwingen spuitgieters ook tot nauwere toleranties. Batterijbehuizingen moeten stof- en vochtdicht zijn (IP67 is gangbaar), waardoor de contactvlakken van spuitgegoten componenten een vlakheid en maatvastheid vereisen die oudere matrijzen voor auto-interieurs nooit nodig hadden. In onze productie-ervaring bij ZetarMold zijn de toleranties voor structurele EV-beugels verkleind van ±0.1 mm naar ±0.03 mm.
Met meer dan 20 jaar spuitgietervaring en een database van ruim 400 kunststoffen heeft ons engineeringteam de volledige ontwikkeling van onderdelen onder de motorkap voor ICE tot EV-accucomponenten meegemaakt en weten we welke harskwaliteiten hun datasheetbeloften werkelijk waarmaken.
Wat zijn de uitdagingen bij het spuitgieten van auto-onderdelen?
Het spuitgieten van auto-onderdelen verloopt niet zonder problemen. Dit zijn de drie die we in productie het vaakst zien:
Materiaalkeuze bij tegenstrijdige vereisten. Een onderdeel moet mogelijk zowel winterkou van -40 °C als hitte onder de motorkap van 150 °C doorstaan en tegelijk bestand zijn tegen remvloeistof en UV-blootstelling. Door alle vier beperkingen in evenwicht te brengen, neemt het aantal materiaalopties snel af; de goedkoopste hars doorstaat zelden de volledige testmatrix.
Complexiteit en kosten van de matrijs. Automobielmatrijzen zijn duur—$50,000 tot $500,000+ voor één holte is normaal en productiegereedschappen met meerdere holtes kosten veel meer. De matrijs moet gedurende 500,000 tot 2 miljoen injecties een constante onderdeelkwaliteit leveren zonder aanzienlijke slijtage. De poortplaatsing, indeling van koelkanalen en lossingshoeken moeten meteen goed zijn, omdat matrijswijzigingen na T1-bemonstering duur zijn en de planning verstoren.
Beheersing van het procesvenster. Auto-OEM’s eisen Cpk ≥ 1.67 voor kritieke afmetingen. Dit betekent dat injectiedruk, smelttemperatuur, nadruk en koeltijd gedocumenteerd, vastgelegd en herhaalbaar moeten zijn—van injectie tot injectie en van ploeg tot ploeg. Elke afwijking wordt tijdens de ingangsinspectie van de klant zichtbaar als maatvoering die niet aan de eisen voldoet.
"Een gemiddelde auto bevat meer dan 1,000 spuitgegoten kunststofcomponenten."True
Moderne voertuigen bevatten ongeveer 2.000 kunststofonderdelen, waarvan het merendeel door spuitgieten wordt geproduceerd. Dit aantal blijft groeien doordat autofabrikanten metalen componenten vervangen door lichtere kunststofalternatieven.
"Voor alle kunststof auto-onderdelen kunnen dezelfde spuitgietparameters worden gebruikt."False
Elke materiaalkwaliteit (PP, PA66, PC) vereist een specifiek profiel voor smelttemperatuur, matrijstemperatuur en injectiedruk. PA66 bij PP-temperaturen veroorzaakt onvolledige vulling; PP bij PA66-temperaturen degradeert.
Hoe kiest u de juiste spuitgietpartner voor auto-onderdelen?
De juiste partner voor het spuitgieten van auto-onderdelen beschikt over passende tonnage, kwaliteitscertificaten, eigen matrijzenbouw en aantoonbare automotive-ervaring. Beoordeel deze vier gebieden voordat u zich vastlegt.
1. Hebben ze het juiste bereik aan machine-sluitkracht? Als u voor een bumperbalk een injectie op een machine van 1,500 ton nodig hebt en de werkvloer niet verder gaat dan 650T, verspilt u uw tijd. Controleer het tonnagebereik en de sluitkracht tegenover de verwachte onderdeelgrootte.
2. Werken ze met kwaliteitssystemen voor de auto-industrie? ISO 9001 is het minimum. IATF 16949 is beter als u rechtstreeks aan een OEM-tier levert. Vraag naar hun protocol voor ingangscontrole van materiaal en hun SPC-capaciteitsgegevens—niet alleen naar het certificaat aan de muur.
3. Kunnen ze de matrijs intern bouwen? Uitbesteding van de matrijsproductie voegt 2–4 weken aan de doorlooptijd toe en creëert een communicatiekloof tussen de matrijzenbouwer en de spuitgieter. Een interne gereedschapmakerij maakt snellere iteraties mogelijk wanneer—niet als—de matrijs moet worden aangepast.
4. Hebben ze echte ervaring in de auto-industrie? Algemeen spuitgieten verschilt van spuitgieten voor auto’s. Nauwere toleranties, PPAP-documentatie, traceerbaarheidseisen en meerjarige programmaverplichtingen zijn standaard in de auto-industrie, maar ongebruikelijk bij spuitgieten voor consumentengoederen.
Onze eigen matrijzenmakerij produceert meer dan 100 matrijssets per maand volgens de systemen ISO 9001, ISO 13485, ISO 14001 en ISO 45001. Dankzij die verticale integratie beheersen we de matrijskwaliteit en het vormproces in één gesloten keten — zonder wederzijdse verwijten tussen de gereedschapmakerij en de spuitgietafdeling.
"Elke gewichtsvermindering van 100 kg bij een voertuig kan per 100 km ongeveer 0.3 L brandstof besparen."True
Onderzoek van instellingen voor autotechniek bevestigt dat 100 kg gewichtsreductie het brandstofverbruik met ongeveer 0.3 L per 100 km verlaagt. Daarom vervangen autofabrikanten metaal steeds vaker door spuitgegoten kunststofcomponenten.
"Spuitgegoten auto-onderdelen moeten altijd achteraf worden gelakt."False
Veel kunststoffen voor de automobielsector (PP, TPO, ABS) zijn verkrijgbaar als vooraf gekleurde compounds, waardoor lakken niet nodig is. De kleur wordt vóór het spuitgieten in de grondstofkorrels gemengd en is daardoor consistent door het hele onderdeel.
Veelgestelde vragen over spuitgieten van auto-onderdelen
Kan spuitgieten zowel interieur- als exterieuronderdelen voor auto’s produceren?
Ja, met spuitgieten kunnen zowel interieur- als exterieuronderdelen voor auto’s probleemloos worden gemaakt. Interieurcomponenten zoals instrumentenpanelen, deurbekleding, middenconsoles en bekerhouders worden doorgaans gevormd uit PP en ABS, omdat deze harsen kosten, slagvastheid en oppervlaktekwaliteit in evenwicht brengen. Exterieuronderdelen — bumpers, roosters, spiegelbehuizingen en lampglazen — vereisen UV-stabiele kwaliteiten zoals TPO en polycarbonaatmengsels. Eén goed uitgeruste spuitgietfabriek kan beide categorieën produceren, hoewel exterieuronderdelen doorgaans strengere eisen aan de oppervlakteafwerking en testen op weersbestendigheid vereisen.
Wat is de meest gebruikte kunststof bij spuitgieten voor de auto-industrie?
Polypropyleen (PP) is de meest gebruikte kunststof bij spuitgieten voor de auto-industrie en vertegenwoordigt ongeveer 40 procent van alle kunststof in een voertuig. De lage kosten, uitstekende chemische bestendigheid en eenvoudige verwerking maken het de standaardkeuze voor bumpers, accubakken en interieurbekleding. ABS staat op de tweede plaats voor zichtdelen in het interieur die een hoogwaardige oppervlakteafwerking vereisen. Nylon (PA6 en PA66) domineert toepassingen onder de motorkap en in de aandrijflijn, terwijl polycarbonaat wordt gebruikt voor koplamplenzen en transparante afdekkingen. Samen omvatten deze vier materiaalfamilies het overgrote deel van alle gevormde auto-onderdelen wereldwijd.
Hoe nauwkeurig kunnen spuitgegoten auto-onderdelen zijn?
Spuitgegoten auto-onderdelen behalen in massaproductie routinematig toleranties van plus of min 0.05 tot 0.10 mm op kritieke maten. Voor uiterst nauwkeurige connectorbehuizingen en EV-accuonderdelen is plus of min 0.03 mm haalbaar met goed ontworpen stalen matrijzen en strikt beheerste parameters. De afwerking kan direct uit de matrijs SPI A-2, bijna spiegelkwaliteit, bereiken zonder secundair afwerken of polijsten, wat tijd en kosten bespaart.
Is spuitgieten kosteneffectief voor auto-onderdelen in kleine volumes?
Bij productievolumes onder circa 5,000 units domineren de matrijskosten de stukprijs, waardoor spuitgieten voor kleine series minder rendabel is dan CNC-bewerking of 3D-printen. Vereist de toepassing echter eigenschappen zoals chemische bestendigheid, vlamvertraging of langdurige UV-stabiliteit die alleen gevormde thermoplasten betrouwbaar bieden, dan kan soft tooling met aluminium matrijzen het break-evenvolume verlagen tot ongeveer 1,000 tot 2,000 pieces, met behoud van echte productie-eigenschappen en maatvastheid.
Welke toleranties kan spuitgieten voor de auto-industrie bereiken?
Spuitgietproductie voor de automobielsector haalt doorgaans plus of min 0.05 mm op kritieke maten met een procescapabiliteitsindex (Cpk) van 1.67 of hoger, mits de matrijs nauwkeurig is bewerkt en de procesparameters tijdens kwalificatie zijn vastgelegd. Productiematrijzen met meerdere caviteiten voor bevestigers en clips houden maatvariaties tussen caviteiten onder 0.02 mm. Deze nauwe toleranties vereisen temperatuurgecontroleerde matrijzen, correct gedroogde hars en realtime statistische bewaking van injectiedruk, smelttemperatuur, nadruk en koeltijd gedurende de volledige productierun.
Hoe ondersteunt spuitgieten de productie van elektrische voertuigen?
Elektrische voertuigen vergroten de vraag naar spuitgegoten kunststofdelen, omdat behuizingen voor batterijmodules, kanalen voor thermisch beheer, afschermingen voor hoogspanningsconnectoren en lichte constructiebeugels allemaal door vormgeving worden geproduceerd. De materiaaleisen verschuiven naar vlamvertragende kwaliteiten met classificatie UL94 V-0 en halogeenvrije compounds om aan de strenge brandveiligheidsnormen rond hoogspanningsaccupakketten te voldoen. Ook worden maattoleranties aanzienlijk strenger — tot plus of min 0.03 mm voor afdichtvlakken van batterijbehuizingen die aan IP67-bescherming moeten voldoen, aanzienlijk strenger dan traditionele toleranties voor interieurbekleding.
Kunnen spuitgegoten auto-onderdelen metalen constructiedelen vervangen?
Glasvezelversterkt nylon en structuurschuimonderdelen kunnen metaal vervangen in veel niet-kritieke beugels, afdekkingen en behuizingen, en autofabrikanten breiden de lijst met goedgekeurde kunststofvervangingen elk modeljaar verder uit. Voor primaire dragende constructies, zoals draagarmen, rolkooien en versterkingen van kreukelzones, blijven metalen en koolstofvezelcomposieten echter dominant. Ingenieurs verkleinen het verschil in stijfheid met ribpatronen, geoptimaliseerde wanddiktes en materiaalversterking, maar het fundamentele verschil in elasticiteitsmodulus tussen kunststof en staal blijft een harde beperking voor de meest veeleisende structurele toepassingen.
Welke kwaliteitsnormen gelden voor spuitgieten in de automotive-industrie?
ISO 9001 is het basiskwaliteitsmanagementsysteem voor elke spuitgieter die aan de automotive-industrie levert. IATF 16949 voegt automotive-specifieke eisen toe, waaronder documentatie voor Production Part Approval Process (PPAP), Failure Mode and Effects Analysis (FMEA) en Statistical Process Control (SPC). Voor elektrische en elektronische componenten gelden UL94-brandvertragingsklassen. Materiaaltestnormen zoals ASTM D638 voor trekeigenschappen en ASTM D256 voor slagvastheid worden gebruikt voor kwalificatie van inkomend materiaal en doorlopende productievalidatie, zodat de onderdeelkwaliteit gedurende het programma consistent blijft.
Klaar om uw spuitgietproject voor de auto-industrie te starten? Ontvang concurrerende prijzen, DFM-feedback en een productieplanning van het engineeringteam van ZetarMold. We hebben 20+ jaar ervaring met het vormen van onderdelen van automotive-kwaliteit in onze fabriek in Shanghai. Bekijk onze inkoopgids voor spuitgietleveranciers voor een uitgebreide beoordelingschecklist, of vraag vandaag nog een gratis offerte aan.
2,000 kunststof componenten: het kunststofgehalte van voertuigen verwijst naar het totale gewichtsaandeel aan kunststofmaterialen, doorgaans 12 tot 15 procent in een moderne auto die uit meer dan 2,000 afzonderlijke componenten bestaat. ↩
glasvezelversterkt nylon: glasvezelversterking van nylon is een composietbenadering waarbij glasvezels aan nylon 66-hars worden toegevoegd om een treksterkte boven 180 MPa en warmtevervormingstemperaturen boven 150 graden Celsius te bereiken. ↩
0.3 liter brandstof per 100 km: de brandstofbesparing door gewichtsvermindering is een schatting van de afname van het brandstofverbruik door voertuigmassa te verwijderen, gemiddeld ongeveer 0.3 L per 100 km voor elke 100 kg die van een voertuig met verbrandingsmotor wordt verwijderd. ↩
