- moet omvatten: volledige koelcircuit debietmeting met gedocumenteerde resultaten; first-article dimensionaal rapport met vergelijking met basislijn; visuele inspectie van alle glij- en hefmechanisme lageroppervlakken op grijpers of slijtsporen; en reiniging van alle waterleidingfittingen en O-ringen met vervanging van exemplaren die zwelling of scheuren vertonen.
- Dagelijkse taken kosten 5–10 minuten per ploeg en onderscheppen 70% van de door verontreiniging veroorzaakte fouten voordat ze het productoppervlak bereiken.
- Het aantal shots — niet de kalenderduur — is de belangrijkste aanleiding voor de meeste structurele onderhoudsintervallen.
- Holte- en kernoppervlakken, uitwerppennen en ontluchtingen zijn in de meeste productiematrijzen de onderdelen met de meeste slijtage.
- Zie voor de bredere context van de gereedschapslevenscyclus onze complete handleiding voor spuitgietmatrijzen en onze handleiding over het correct reinigen van een spuitgietmatrijs.
Een matrijs die jaarlijks 250,000 cycli draait zonder onderhoudsschema, breekt niet één keer — hij verslechtert langzaam en produceert onderdelen die buiten tolerantie raken voordat iemand een meting uitvoert, en valt vervolgens op het slechtst mogelijke moment uit. De oplossing is niet ingewikkeld: een gedocumenteerd preventief onderhoudsschema met duidelijke triggers en checklists. Deze gids biedt die structuur, van werkzaamheden aan het einde van een dienst tot revisies op basis van het aantal cycli.
Wat is een preventief onderhoudsschema voor een spuitgietmatrijs?
Een preventief onderhoudsschema voor een spuitgietmatrijs is een gedocumenteerd plan waarin op vaste intervallen — per ploeg, per week en per aantal shots — specifieke taken, inspectiecriteria en actiedrempels worden vastgelegd. Het is geen lijst voor reactieve reparaties, maar een proactief systeem dat achteruitgang signaleert voordat die stilstand veroorzaakt. Raadpleeg voor de bredere context van de levenscyclus van gereedschappen onze Complete gids voor spuitgietmatrijzen.
Het basisprincipe is dat matrijsslijtage voorspelbaar is. Uitwerppennen lopen na een voorspelbaar aantal cycli schade door zijbelasting op. In koelkanalen ontstaan kalkaanslagafzettingen met een snelheid die evenredig is aan de kwaliteit van het koelmiddel. Op caviteitsoppervlakken ontstaan met meetbare tussenpozen microkrassen die de oppervlakteafwerking beïnvloeden. Een onderhoudsschema legt deze patronen vast en zet ze om in bruikbare triggers voordat ze uitval veroorzaken.
Waarom is preventief onderhoud belangrijk?
Preventief onderhoud vermindert ongeplande stilstand omdat het de belangrijkste oorzaken van matrijsstoringen—verontreiniging, slijtage en verlies van smering—aanpakt voordat deze kritieke niveaus bereiken. Ongeplande stilstand kost doorgaans 4–8× meer per uur dan geplande onderhoudsvensters, rekening houdend met machinetijd, uitval, arbeid en verstoring van de planning.
De gevolgen voor de productie gaan verder dan stilstand. Matrijzen die niet regelmatig worden gereinigd en geïnspecteerd, produceren onderdelen met geleidelijk toenemende braamvorming, afwijkingen in de oppervlaktestructuur, maatverschuivingen en uitwerpmarkeringen. Omdat de verandering geleidelijk verloopt, kan deze wekenlang de ingangscontrole passeren voordat een klant een klacht indient. Preventief onderhoud maakt de achteruitgang zichtbaar en onderschept deze voordat producten de fabriek verlaten.
Voor een gedetailleerde behandeling van het reinigingsdeel van onderhoud raadpleegt u onze gids over preventief onderhoud1. Reiniging en onderhoud hangen samen, maar zijn afzonderlijke disciplines: reiniging verwijdert verontreiniging; onderhoud omvat ook slijtage, kalibratie en mechanische integriteit.
Wat zijn de dagelijkse onderhoudstaken voor matrijzen?
Dagelijkse onderhoudstaken aan de matrijs moeten per ploeg 5–10 minuten duren en gericht zijn op verontreinigingsbeheersing en visuele detectie van afwijkingen. Het doel is geen volledige inspectie, maar het onderscheppen van de 20% van de problemen die zich ‘s nachts ontwikkelen en anders tijdens de volgende productieploeg onopgemerkt zouden blijven.
| Taak | Actie | Escaleer als |
|---|---|---|
| Visuele inspectie van de matrijsholte | Controleer holte- en kernoppervlakken op verontreiniging, bramen en putvorming | Alle zichtbare putvorming of oppervlakteschade |
| Controle van de ontluchting | Controleer ontluchtingen op koolstof- of kunststofafzetting | Ontluchtingen zichtbaar geblokkeerd |
| Functie van de uitwerper | Controleer of de uitwerping soepel en consistent verloopt | Vastzittende, ongelijkmatige of vertraagde uitwerping |
| Controle van de waterstroming | Bevestig de koelmiddelstroom door alle circuits | Elk circuit onder het verwachte debiet |
| Scheidingslijn | Controleer de deelnaad op harsresten of microbraam | Zichtbare bramen op onderdelen |
Registreer elk inspectieresultaat per ploeg, ook als geen actie nodig is. Het logboek vormt een basislijn waarmee afwijkingen sneller worden gedetecteerd. Wanneer een technicus ziet dat de score voor de uitwerpwerking gedurende 3 ploegen verslechterde voordat een defect ontstond, wordt dat patroon een vroegtijdige waarschuwing voor de volgende productierun.
De meeste door verontreiniging veroorzaakte defecten—geblokkeerde ontluchting, resten op de deelnaad en afzettingen op het oppervlak—zijn met het blote oog zichtbaar. Een systematische inspectie aan het einde van de dienst met een gestructureerde checklist detecteert deze problemen terwijl de matrijs nog open en toegankelijk is, voordat ze tijdens de volgende productierun worden vastgelegd.
“Matrijsonderhoud is alleen nodig wanneer er defecten op onderdelen verschijnen.”ValsReactief onderhoud op basis van zichtbare defecten betekent dat de matrijs al voldoende is verslechterd om de productiekwaliteit te beïnvloeden. Preventief onderhoud grijpt in voordat de verslechtering de drempel voor zichtbare defecten bereikt, waardoor uitvalpercentages, ongeplande stilstand en noodinterventies van de gereedschapmakerij afnemen.
Wat staat er op de wekelijkse en maandelijkse onderhoudschecklist?
Wekelijks onderhoud vormt een verdieping van de dagelijkse visuele controles: het omvat functietests, meetwerkzaamheden en smering van onderdelen die aan het einde van een ploeg niet snel kunnen worden uitgevoerd. Maandelijks onderhoud omvat doorgaans een grondigere inspectie van slijtdelen en de toestand van het koelsysteem.
Wekelijkse taken moeten omvatten: smering van uitwerppennen en meting van de slag; functietests en smering van schuiven en lifters; meting van eerste producten ten opzichte van de nominale afmetingen om trends in holteslijtage te detecteren; controle van het temperatuurverschil tussen koelmiddelinlaat en -uitlaat; en beoordeling van de deelnaad met een voelermaat om geleidelijke opening te detecteren.
Maandelijkse taken moeten omvatten: volledige meting van het debiet van het koelcircuit met gedocumenteerde resultaten; een maatrapport van het eerste product met vergelijking met de nulmeting; visuele inspectie van alle lageroppervlakken van schuiven en lifters op vreten of slijtagesporen; en reiniging van alle waterleidingkoppelingen en O-ringen, waarbij exemplaren met zwelling of scheuren worden vervangen.
Hoe plant u onderhoud op basis van het aantal cycli?
Onderhoudsregistraties moeten minimaal bevatten: datum en schot aantal bij inspectie, naam van technicus, uitgevoerde taken, genomen metingen, geconstateerde anomaliteiten, uitgevoerde acties en eventuele uitgestelde items met een vervolgdatum. Een digitaal systeem met zoekmogelijkheid is beter dan papieren logboeken voor hoogvolume productiemachines—het maakt trendanalyse over onderhoudsgebeurtenissen mogelijk die niet zichtbaar zouden zijn in individuele papieren registraties.
| Aantal cycli | Taken | Opmerkingen |
|---|---|---|
| 50,000 | Meting van uitwerppennen, volledige caviteitsinspectie, stromingstest van het koelcircuit | Basisinterval voor de meeste P20-mallen |
| 100,000 | Alle taken van de 50k-beurt + slijtagemeting van schuiven/heffers, beoordeling van het opnieuw frezen van ontluchtingen | Escaleer naar de gereedschapmakerij als de ontluchtingsdiepte met >30% is afgenomen |
| 250,000 | Alle taken voor 100k + controle van de uitlijning van de matrijsbasis, inspectie van de geleidepennen, beoordeling van het polijstwerk van de caviteit | Standaardrevisie-interval voor H13-productiematrijzen |
| 500,000+ | Volledige maatcontrole, inspectie van hotrunnerpunt/kleppenpen (indien van toepassing), beoordeling van de revisiebeslissing | Sommige onderdelen moeten mogelijk worden vervangen in plaats van gerepareerd |
Mechanische slijtage in spuitgietmatrijzen houdt verband met het aantal open- en sluitcycli en uitwerpbewegingen, niet met het aantal verstreken dagen. Een matrijs die in twee ploegen draait, bouwt per maand tweemaal zoveel mechanische slijtage op als gereedschap in één ploeg, ongeacht kalendergebonden onderhoudsintervallen.
“Alle matrijscomponenten slijten even snel en kunnen dezelfde onderhoudstrigger delen.”ValsVerschillende componenten hebben fundamenteel verschillende slijtagemechanismen en intervallen. Uitwerppennen lopen sneller schade door zijdelingse belasting op in matrijzen met dunwandige onderdelen of diepe kenmerken. Ontluchtingsvlakken raken sneller verstopt bij materialen met veel ontgassing of vulstof. O-ringen voor koeling degraderen door temperatuurcycli en chemische blootstelling, niet door het aantal shots. Een robuust onderhoudsschema onderscheidt triggers per componenttype en verwerkt materiaal.
Welke matrijscomponenten vereisen de meeste aandacht?
Uitwerppennen2 zijn in de meeste productiematrijzen het onderdeel dat het meeste onderhoud vereist. Ze lopen schade door zijbelasting op als gevolg van excentrische uitwerping, krijgen groeven door verkeerde uitlijning en vertonen vreetslijtage door gebrek aan smering. Inspecteer om de 50,000 shots de diameter, oppervlaktegesteldheid en slaglengte van de uitwerppennen; vervang pennen met meer dan 0.05 mm diameterverlies of zichtbare groeven.
| Onderdeel | Primair slijtagemechanisme | Onderhoudsinterval |
|---|---|---|
| Uitwerppennen | Zijbelasting, vreten, groefvorming | Elke 50.000 cycli |
| Ontluchtingen | Afzetting van koolstof en hars | Wanneer >30% geblokkeerd |
| Koelkanalen | Kalkaanslag | Maandelijkse debiettest |
| Schuiven / schuine uitwerpers | Verlies van smering, lagerslijtage | Wekelijkse smering |
Ontluchtingen worden vaak over het hoofd gezien, terwijl ze tot de onderhoudspunten met de grootste invloed behoren. Een ontluchtingsland dat voor 50% is geblokkeerd, verhoogt de vereiste vuldruk, verlengt de cyclustijd en veroorzaakt brandplekken op cosmetische oppervlakken. Vaak worden deze symptomen eerst aan de pers onderzocht voordat iemand de ontluchting controleert. Bewerk of reinig ontluchtingen opnieuw zodra koolstofopbouw de diepte met meer dan 30% van de specificatie vermindert.
Koelkanalen3 ontwikkelen kalkaanslag met een snelheid die afhangt van de waterkwaliteit en temperatuur. Aanslag vermindert de warmteoverdracht en verlengt de cyclustijd. Test maandelijks het koelmiddeldebiet en meet het temperatuurverschil tussen inlaat en uitlaat; een stijgende delta-T bij een constant debiet duidt op ophoping van aanslag. Koelwaterbehandeling of periodiek spoelen met zuur is effectiever dan reactief ontkalken nadat het kanaal ernstig verstopt is geraakt.
Schuiven en lifters moeten bij productiematrijzen voor grote volumes wekelijks worden gesmeerd. Het juiste smeermiddel hangt af van de bedrijfstemperatuur, het verwerkte materiaal en de lagergeometrie; het verkeerde smeermiddel kan harsverontreiniging aantrekken, waardoor slijtage wordt versneld in plaats van voorkomen. Houd een smeerregistratie bij met productspecificatie, toepassingsdatum en aantal shots.
Wanneer wordt onderhoud een reparatie?
Onderhoud wordt reparatie wanneer slijtage of schade verder is gevorderd dan met gepland onderhoud kan worden verholpen — wanneer een component moet worden vervangen, gelast, opnieuw verspaand of maatvast hersteld in plaats van gereinigd, gesmeerd of afgesteld. Het is essentieel deze grens te herkennen voordat een geplande onderhoudsbeurt een ongeplande productiestilstand wordt.
Aanwijzingen dat onderhoud is overgegaan in reparatie zijn onder meer: een diameter van de uitwerppennen die onder de tolerantie ligt, waardoor nieuwe pennen nodig zijn; putjes in het holteoppervlak die dieper zijn dan 0,1 mm, waardoor lassen en opnieuw polijsten nodig zijn; een stromingsverlies van meer dan 25% in het koelcircuit dat niet reageert op chemische behandeling; en lageroppervlakken van schuiven of schuine uitwerpers met vretingssporen die niet door smering verdwijnen.
Leg reparaties en onderhoud als afzonderlijke gebeurtenissen in het matrijslogboek vast. De reparatiefrequentie is een vroege indicator van de levenscyclusfase van het gereedschap. Een matrijs die in de eerste 200.000 cycli één reparatie vereiste, maar nu elke 50.000 cycli moet worden gerepareerd, nadert het einde van haar economische levensduur. Systematisch vastgelegde gegevens ondersteunen op het juiste moment de keuze tussen reviseren en vervangen, in plaats van pas na een catastrofale storing.
Hebt u hulp nodig bij het opstellen of beoordelen van een onderhoudsschema voor uw productiematrijzen, neem dan contact op met ons gereedschapsteam. Raadpleeg voor de bredere context van matrijstechniek onze Complete gids voor spuitgietmatrijzen; raadpleeg voor de reinigingsprotocollen naast dit schema onze gids over het correct reinigen van een spuitgietmatrijs.
Inzicht uit de fabriek: onderhoudsregistraties van ZetarMold in de praktijk

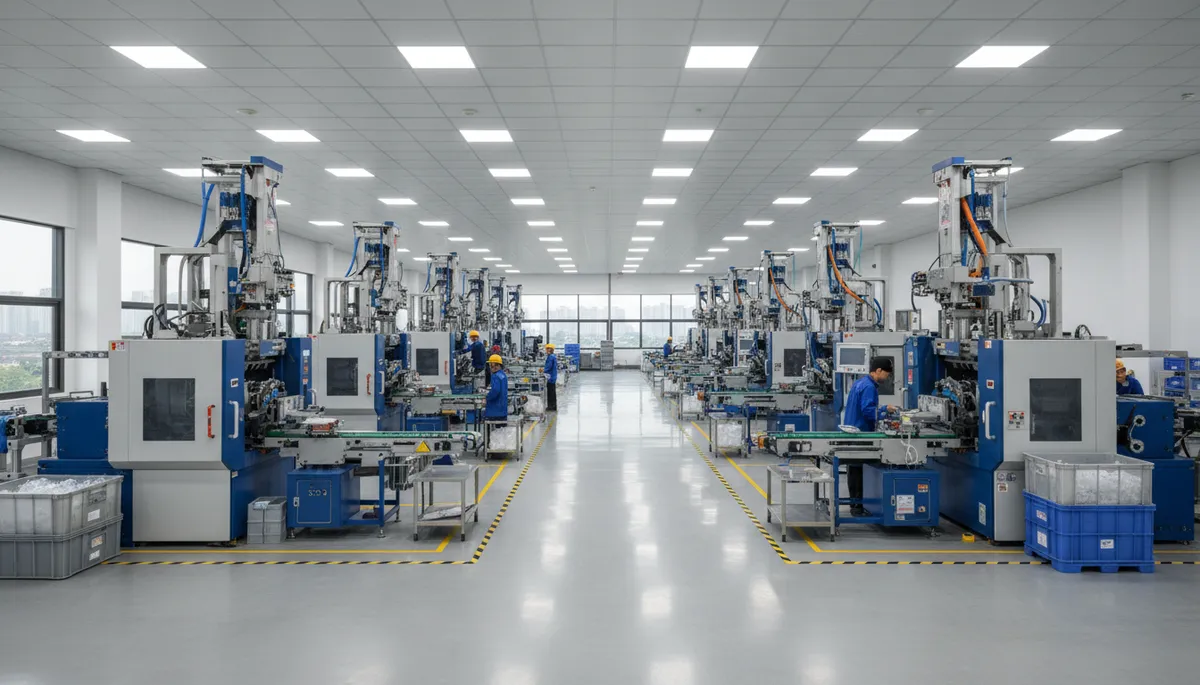

In onze vestiging in Shanghai met 47 spuitgietmachines houden we voor elke productiematrijs een digitaal onderhoudslogboek bij. Uit onze analyse van storingen over een periode van 12 maanden bleek dat 78% van de ongeplande stilstanden optrad bij matrijzen waarvan het geplande onderhoudsinterval met meer dan 20% was overschreden. De gemiddelde kosten van een ongeplande matrijsstilstand in onze vestiging — inclusief machinestilstand, uitval en spoedarbeid in de gereedschapmakerij — zijn 6× hoger dan voor dezelfde ingreep als gepland onderhoud. Deze verhouding bleef gelijk voor matrijzen van 200T tot 1850T sluitkracht.
Wat moet u weten over preventief onderhoud van spuitgietmatrijzen?
Hoe vaak moeten spuitgietmallen worden onderhouden?
Matrijzen moeten aan het einde van elke ploeg 5–10 minuten visueel worden geïnspecteerd, wekelijks een grondigere functionele controle krijgen en op basis van het aantal shots onderhoud op componentniveau ondergaan—doorgaans elke 50,000–100,000 shots voor P20-matrijzen en elke 100,000–250,000 shots voor geharde H13-matrijzen. Matrijzen voor grote volumes die abrasieve materialen verwerken, kunnen kortere intervallen vereisen.
Wat is inbegrepen in preventief schimmelonderhoud?
Preventief onderhoud omvat visuele inspectie van de caviteit, reiniging van ontluchtingen, smering en inspectie van uitwerppennen, functietests van schuiven en schuine uitwerpers, meting van het koelmiddeldebiet, controle van de toestand van de scheidingslijn en documentatie van afwijkingen. Op intervallen op basis van het aantal shots omvat het ook maatmetingen van slijtdelen en toetsing aan vervangingsdrempels.
Moet onderhoud gebaseerd zijn op tijd of op het aantal schoten?
Het aantal cycli is voor constructie- en slijtdelen nauwkeuriger dan kalenderduur. Kalendergebaseerde intervallen zijn geschikt voor taken die ongeacht het productievolume tijdgevoelig zijn, zoals het testen van koelwater, leeftijdsgebonden degradatie van O-ringen of corrosiecontroles bij opgeslagen matrijzen. De meeste productiematrijzen hebben baat bij een hybride aanpak: dagelijkse/wekelijkse controles op kalenderbasis en onderhoudsintervallen voor componenten op basis van het aantal cycli.
Welke matrijzenonderdelen slijten het snelst?
Uitwerppennen, ontluchtingsvlakken, glijlageroppervlakken en O-ringen van koelkanalen slijten in productieomgevingen doorgaans het snelst. De exacte rangorde hangt af van het verwerkte materiaal, de onderdeelgeometrie en bedrijfsomstandigheden. Matrijzen voor glasgevulde of abrasieve materialen vertonen versnelde slijtage van holte- en kernoppervlakken vergeleken met gereedschappen voor ongevulde hars.
Wanneer moet een mal worden gerepareerd in plaats van onderhouden?
Een matrijs moet worden gerepareerd in plaats van onderhouden wanneer een component buiten zijn functionele tolerantie is versleten: uitwerppennen met een diameter onder de specificatie, holteoppervlakken met zichtbare putcorrosie, koelcircuits met onherstelbaar debietverlies of schuiven met ingevreten lageroppervlakken. Het onderhoudslogboek levert de gegevens om deze grens vast te stellen: een toenemende frequentie van dezelfde afwijking tijdens opeenvolgende onderhoudsintervallen is een betrouwbare aanwijzing dat reparatie nodig wordt.
Hoe moeten onderhoudsgegevens worden bijgehouden?
Onderhoudsregistraties moeten ten minste het volgende bevatten: datum en aantal cycli bij de inspectie, naam van de technicus, uitgevoerde taken, verrichte metingen, waargenomen afwijkingen, genomen maatregelen en eventuele uitgestelde punten met een opvolgdatum. Voor productiegereedschappen met hoge volumes verdient een digitaal systeem met zoekfunctie de voorkeur boven papieren logboeken—zo kunnen trends over meerdere onderhoudsbeurten worden geanalyseerd die in afzonderlijke papieren registraties onzichtbaar zouden blijven.
-
preventief onderhoud: Preventief onderhoud is een gepland programma van regelmatige inspectie, reiniging, smering en service aan componenten, bedoeld om apparatuurstoringen te voorkomen voordat ze optreden, in tegenstelling tot reactief onderhoud dat storingen na het ontstaan verhelpt. ↩
-
uitwerppennen: Uitwerppennen zijn cilindrische stalen pennen in de uitwerpplaat die het gevormde onderdeel van de kern duwen wanneer de matrijs opent; door herhaalde mechanische belasting en zijdelingse krachten als gevolg van onderdeelkrimp behoren ze tot de meest slijtgevoelige componenten van productiematrijzen. ↩
-
koelkanalen: Koelkanalen zijn geboorde of bewerkte doorgangen in de matrijsplaten waardoor water met een geregelde temperatuur stroomt om warmte aan de stollende kunststof te onttrekken en de cyclustijd en maatvastheid te beheersen. ↩
