Wat betekent het om het onderdeelgewicht bij spuitgieten te verlagen?
Het verlagen van het onderdeelgewicht bij spuitgieten betekent kunststofcomponenten ontwerpen en produceren die minder materiaal gebruiken, terwijl de vereiste mechanische prestaties, maatnauwkeurigheid en oppervlaktekwaliteit behouden blijven. Het is een van de effectiefste manieren om materiaalkosten te verlagen, cyclustijden te verkorten en te voldoen aan steeds strengere eisen voor duurzaamheid en brandstofefficiëntie in uiteenlopende sectoren.
Onze ervaring bij ZetarMold leert dat gewichtsreductieprojecten doorgaans een materiaalbesparing van 10–30% nastreven. De aanpak hangt af van de functie, het materiaal en het productievolume van het onderdeel. Een dunwandige behuizing voor consumentenelektronica vereist andere strategieën dan een constructieve autobeugel. Het belangrijkste is te begrijpen welke combinatie van ontwerp-, materiaal- en proceswijzigingen voor uw specifieke toepassing de beste verhouding tussen gewicht en prestaties oplevert.
De vraag naar lichtere spuitgietonderdelen wordt gedreven door verschillende samenvallende trends: OEM’s in de auto-industrie die brandstofverbruiksnormen nastreven, merken in consumentenelektronica die dunnere apparaten willen en duurzaamheidsverplichtingen die aanzetten tot minder kunststofverbruik. Volgens branchegegevens kan elke gewichtsverlaging van 10% bij voertuigen het brandstofrendement met 6–8% verbeteren.
“Het verkleinen van de wanddikte verzwakt het onderdeel altijd en veroorzaakt defecten.”False
In combinatie met correcte ribversterking en materiaalkeuze kunnen dunnere wanden even stijf of zelfs stijver zijn. Ribben met 60% van de wanddikte bieden constructieve ondersteuning zonder inval, waardoor een aanzienlijke gewichtsverlaging zonder prestatieverlies mogelijk is.
“Versteviging met ribben maakt dunnere wanden mogelijk terwijl de stijfheid van het onderdeel behouden blijft.”True
Goed ontworpen ribben (50–60% van de nominale wanddikte, met een lossingshoek van 1–3°) vergroten het traagheidsmoment zonder veel materiaal toe te voegen. Dit is de standaardaanpak in de auto- en elektronicasector voor onderdelen met geoptimaliseerd gewicht.
Wat zijn de belangrijkste strategieën om het onderdeelgewicht te verlagen?
Er zijn vijf kernstrategieën om het onderdeelgewicht bij spuitgieten te verlagen: optimalisatie van de wanddikte, ribben en structurele versterking, materiaalvervanging, procesaanpassing en onderdeelconsolidatie. Elke strategie behandelt een ander aspect van de gewichtsvergelijking en de effectiefste projecten combineren meerdere benaderingen.
| Strategie | Typische gewichtsbesparing | Complexiteit | Beste voor |
|---|---|---|---|
| Optimalisatie van de wanddikte | 15–35% | Gemiddeld | Behuizingen, omkastingen en panelen |
| Ribversterking | 10–20% | Laag | Constructiedelen, beugels |
| Materiaalvervanging | 10–25% | Laag–gemiddeld | Alle onderdeeltypen |
| Gasinjectie-/schuimspuitgieten | 15–30% | Hoog | Dikke secties, handgrepen, grote panelen |
| Onderdeelconsolidatie | 5–15% | Gemiddeld–hoog | Samenstellingen met meerdere componenten |
In onze fabriek beginnen we met een matrijsstroomanalyse1 om te bepalen waar materiaal weg kan zonder vulpatroon of constructieve prestaties te schaden. Deze simulatiegerichte aanpak voorkomt kostbare matrijsaanpassingen.
Hoe vermindert optimalisatie van de wanddikte het gewicht?
Optimalisatie van de wanddikte is de meest directe manier om het onderdeelgewicht bij spuitgieten te verlagen. Omdat het onderdeelgewicht recht evenredig is met het volume, verlaagt het verminderen van de wanddikte van 3,0 mm naar 2,0 mm bij een vlak paneel het gewicht met ongeveer 33%—en verkort het vaak de koeltijd met 40–50%, waardoor ook de cyclustijd afneemt.
De uitdaging is voldoende stijfheid te behouden en gietfouten te voorkomen. Dunnere wanden vereisen hogere injectiedrukken en hogere vulsnelheden en zijn gevoeliger voor onvolledige vulling en kromtrekken. Dit hebben we geleerd uit honderden dunwandige projecten:
- De minimale wanddikte hangt af van het materiaal: PP kan bij kleine onderdelen tot 0.8 mm, PC vereist doorgaans minimaal 1.2 mm.
- Een gelijkmatige wanddikte is essentieel; verschillen boven 25% veroorzaken ongelijkmatige koeling en kromtrekking.
- De verhouding tussen vloeilengte en dikte moet binnen de materiaalgrens blijven (doorgaans 150:1 voor PP en 100:1 voor PC).
- Locatie en afmetingen van de aanspuiting moeten voor de dunnere doorsnede worden geoptimaliseerd.
| Materiaal | Dichtheid (g/cm³) | Minimale wanddikte (mm) | Maximale vloeiverhouding | Typische toepassingen |
|---|---|---|---|---|
| PP | 0.90–0.91 | 0.8 | 150:1 | Verpakkingen, containers |
| ABS | De vormontwerp heeft direct invloed op hoe succesvol u het onderdeelgewicht kunt verminderen. Een vorm die is ontworpen voor een onderdeel met een wanddikte van 3,0 mm kan niet zomaar een wanddikte van 1,5 mm verwerken zonder aanpassingen. Het vormontwerp moet de specifieke gewichtsreductiestrategie ondersteunen door geoptimaliseerde poortvorming, koeling en ontluchting. | 1.0 | 120:1 | Elektronicabehuizingen |
| PC | 1.20–1.22 | 1.2 | 100:1 | Lenzen, veiligheidscomponenten |
| PA (nylon) | 1.13–1.15 | 0.8 | 130:1 | Automotive, constructief |
| POM | 1.41–1.43 | 0.8 | 100:1 | Tandwielen, precisieonderdelen |
Hoe helpen ribontwerp en structurele geometrieën?
Ribontwerp is de aanvullende strategie bij het verminderen van de wanddikte. Wanneer u wanden dunner maakt, compenseert u de verloren stijfheid met ribben — dunne, uitstekende kenmerken aan de niet-cosmetische zijde van het onderdeel. Goed ontworpen ribben kunnen de stijfheid van een onderdeel 3–5 keer verhogen met slechts 10–15% meer materiaalgebruik ten opzichte van het gewicht dat door de dunnere wanden wordt bespaard.
We volgen deze beproefde richtlijnen voor ribontwerp bij projecten voor gewichtsvermindering:
- Ribdikte: 50–60% van de aangrenzende wanddikte (bijvoorbeeld 1.2 mm bij een wand van 2.0 mm)
- Ribhoogte: maximaal 3× de wanddikte
- Lossingshoek: 1–3° per zijde voor probleemloos uitwerpen
- Ribafstand: minimaal 2× de wanddikte tussen ribben
- Voetradius: 0.25–0.5× de wanddikte om spanningsconcentratie te verminderen
Bij één autoproject verkleinden we de wand van een dashboardbeugel van 2,8 mm naar 1,8 mm en voegden we een kruisribpatroon toe. Het resultaat: 28% gewichtsbesparing met slechts 5% meer doorbuiging onder belasting. De dunnere wanden verkortten ook de cyclustijd van 45 naar 32 seconden.
Welke materialen bieden het grootste potentieel voor gewichtsvermindering?
Materiaalkeuze is een krachtig middel voor gewichtsverlaging, omdat polymeren sterk verschillende dichtheden hebben. Overschakelen van een materiaal met hogere dichtheid naar een alternatief met lagere dichtheid — of gevulde compounds gebruiken die dunnere wanden mogelijk maken — kan 10–25% gewichtsbesparing opleveren zonder de onderdeelgeometrie te wijzigen.
Dit zijn de strategieën voor materiaalvervanging die we het vaakst gebruiken:
- PP in plaats van ABS: overstappen van ABS (1.05 g/cm³) naar PP (0.90 g/cm³) bespaart ~14% gewicht. PP is ook goedkoper per kg.
- Glasgevuld PA in plaats van metaal: PA6-GF30 (1.36 g/cm³) vervangt spuitgietzink (6.6 g/cm³) en bespaart ~80% gewicht in constructieve beugels.
- Compounds met lange glasvezels (LGF): maken dunnere, stijvere wanden en gewichtsbesparing door wandoptimalisatie mogelijk.
- Opschuimbare kwaliteiten: materialen voor schuimspuitgieten bevatten chemische of fysische blaasmiddelen voor 8–20% lagere dichtheid.
“Lichtere materialen kosten altijd meer, waardoor gewichtsverlaging financieel onpraktisch is.”False
PP is zowel lichter (0,90 g/cm³) als goedkoper per kilogram dan ABS (1,05 g/cm³) of PC (1,20 g/cm³). Veel gewichtsbesparingsprojecten verlagen de materiaalkosten zelfs, omdat per onderdeel minder materiaal wordt gebruikt en lichtere materialen vaak een lagere kilogramprijs hebben.
“Glasvezelversterking maakt dunnere wanden mogelijk die de hogere dichtheid van de compound compenseren.”True
Hoewel glasgevulde compounds een hogere dichtheid hebben (bijv. PA6-GF30 met 1,36 g/cm³ tegenover ongevuld PA6 met 1,13 g/cm³), maakt de 2–3× hogere stijfheid een vermindering van de wanddikte met 30–40% mogelijk. Dit resulteert in een nettogewichtsvermindering van 15–20%.
Hoe verminderen gasgeassisteerd spuitgieten en schuimspuitgieten het gewicht?
Gasgeassisteerd spuitgieten en microcellulair schuimgieten (MuCell®) zijn de twee effectiefste procesmatige benaderingen voor gewichtsvermindering. Beide creëren holle of cellulaire interne structuren die het materiaalgebruik met 15–30% verminderen, terwijl de externe afmetingen en het uiterlijk van het oppervlak behouden blijven.
Spuitgieten met gasondersteuning
Bij gasgeassisteerd spuitgieten wordt na de eerste kunststofshot stikstofgas in dikke secties geïnjecteerd. Het gas vormt holle kanalen in het onderdeel, waardoor het materiaalgebruik bij dikwandige componenten zoals handgrepen, frames en constructiedelen met 20–40% afneemt. We hebben deze techniek toegepast op armleuningen van meubels, waarbij het onderdeelgewicht van 380 g naar 260 g daalde — een besparing van 32%.
Microcellulair schuimvormen (MuCell)

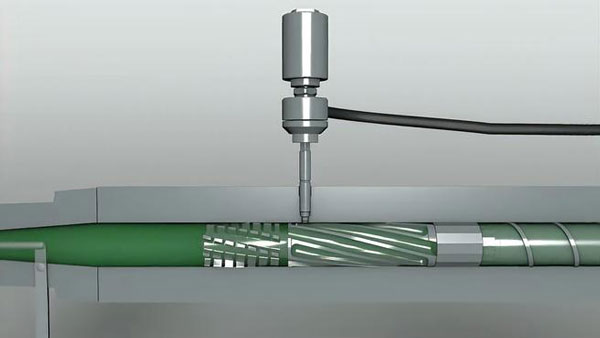

MuCell-technologie brengt superkritische stikstof of CO₂ in de polymeersmelt, waardoor in het hele onderdeel miljoenen microscopische cellen (5–100 μm) ontstaan. Dit levert het volgende op:
- 8–20% gewichtsvermindering, afhankelijk van de onderdeelgeometrie
- 15–30% kortere cyclustijden (kortere koeltijd en geen nadrukfase)
- Lagere vereiste sluitkracht (tot 50% minder)
- Inval en kromtrekken vrijwel geëlimineerd
De keerzijde is een licht wervelpatroon op het oppervlak van ongecoate onderdelen, waardoor MuCell beperkt is tot niet-cosmetische oppervlakken of onderdelen die worden geverfd of getextureerd.
Welke rol speelt matrijsontwerp bij gewichtsvermindering van onderdelen?
Het matrijsontwerp beïnvloedt rechtstreeks hoe succesvol u het onderdeelgewicht kunt verlagen. Een matrijs voor een onderdeel met een wand van 3.0 mm kan niet zonder wijzigingen een wand van 1.5 mm produceren. Het ontwerp moet de specifieke strategie voor gewichtsverlaging ondersteunen met geoptimaliseerde aanspuiting, koeling en ontluchting.
Kritieke aandachtspunten voor het matrijsontwerp van lichtgewicht onderdelen:
- Ontwerp van de aanspuiting: dunnere wanden vereisen grotere of meer aanspuitingen voor volledige vulling vóór bevriezing. Hotrunners met naaldafsluiters bieden de beste regeling.
- Koelconfiguratie: gelijkmatige koeling is bij dunne wanden extra belangrijk. Kanalen voor conforme koeling2 (3D-geprinte inzetstukken) kunnen de koeltijd met 30–40% verkorten.
- Ontluchting: dunne caviteiten vullen sneller en sluiten gemakkelijker lucht in. Voor de meeste harsen moeten ontluchtingen 0.02–0.03 mm diep zijn.
- Staalkeuze: staal met hoge thermische geleidbaarheid, zoals koper-berylliumlegeringen, verbetert de warmteafvoer in kritieke zones.
We hebben vastgesteld dat investeren in een matrijsstroomsimulatie voordat het staal wordt bewerkt, bij dunwandige projecten 2–3 revisierondes van de matrijs bespaart. De simulatie brengt problemen met de vulbalans, de locaties van vloeinaden en ongelijkmatige koeling aan het licht die anders kostbare aanpassingen aan het staal zouden vereisen.
Welke procesparameters moeten worden geoptimaliseerd voor lichtere onderdelen?
Het optimaliseren van de procesparameters voor spuitgieten is essentieel om consequent lichtere onderdelen te produceren. Dunnere wanden en lichtere materialen vereisen andere machine-instellingen dan conventioneel spuitgieten, en de juiste parameters maken het verschil tussen goede onderdelen en afval.
| Parameterwaarde | Standaardspuitgieten | Dunwandig / lichtgewicht | Waarom het verandert |
|---|---|---|---|
| Injectiesnelheid | 50–100 mm/s | 200–500 mm/s | Voorkomt voortijdig stollen in dunne secties |
| Injectiedruk | 80–120 MPa | 120–200 MPa | Overwint een hogere stromingsweerstand |
| Smelttemperatuur | Standaardbereik | Bovenste bereik (+10–20°C) | Verbetert de stroming in dunne caviteiten |
| Schimmeltemperatuur | 40–60°C | 60–90°C | Vertraagt het dichtvriezen voor een betere vulling |
| Houddruk | 60–80% van de injectiedruk | 40–60% van de injectiedruk | De aanspuiting stolt sneller, waardoor minder nadruk nodig is |
| Koeltijd | 15–30 s | 8–15 s | Dunnere wanden koelen sneller |
Een praktische tip uit onze productie: verhoog bij de overgang naar dunnere wanden de injectiesnelheid in stappen van 10% en bewaak tegelijk het onderdeelgewicht met een precisieweegschaal. Een stabiel onderdeelgewicht (binnen ±0,5%) is de beste indicator dat uw proces voor het nieuwe ontwerp is geoptimaliseerd.
Wat zijn praktijktoepassingen van gewichtsreductie bij spuitgieten?
Gewichtsbesparing bij spuitgieten biedt meetbare voordelen in de automobielindustrie, consumentenelektronica, medische hulpmiddelen en verpakkingen. Hier volgen specifieke voorbeelden uit onze projecten en industriebenchmarks.

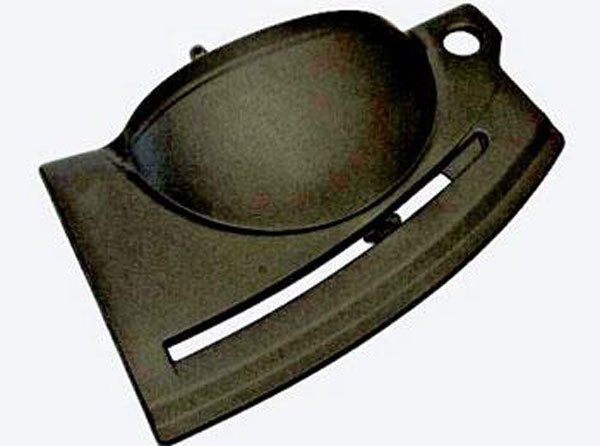

Auto-industrie
Een Tier-1-leverancier waarmee we samenwerkten, verving een gegoten aluminium HVAC-steun door PA66-GF50. Daardoor daalde het gewicht van 420 g naar 185 g (56% reductie) en werden drie onderdelen samengevoegd tot één. Het spuitgegoten onderdeel maakte ook secundaire bewerkingen overbodig.
Consumentenelektronica
Voor een laptopbehuizing verlaagden we met PC/ABS en 15% glasvezel de wand van 2.0 mm naar 1.4 mm, het gewicht van 145 g naar 98 g en de cyclus van 28 s naar 19 s. Het dunnere ontwerp vereiste een hotrunner3-systeem met 8 naaldafsluiters.
Medische apparaten
Behuizingen voor medische hulpmiddelen voor eenmalig gebruik profiteren bij grote volumes van gewichtsverlaging door materiaalbesparing. We hielpen een klant het gewicht van een diagnostische cartridge met 18% te verlagen door dunwandig PP-spuitgieten, wat bij een productie van 5 miljoen stuks/jaar jaarlijks meer dan $200,000 aan materiaalkosten bespaarde.
Verpakking
Dunwandige verpakkingen zijn het uiterste geval van gewichtsbesparing — yoghurtbekers met een wanddikte van 0.4 mm en voedselverpakkingen van 0.6 mm. Voor deze toepassingen worden PP-kwaliteiten met een hoge MFI (MFI 50–100 g/10min) en injectiesnelheden boven 500 mm/s gebruikt.
FAQ
Hoeveel gewicht kunt u realistisch verminderen bij een spuitgegoten onderdeel?
De meeste projecten voor gewichtsvermindering leveren een besparing van 10–30% op. Alleen optimalisatie van de wanddikte kan 15–35% opleveren, terwijl microcellulair schuimspuitgieten daar nog eens 8–20% aan toevoegt. Gecombineerde strategieën in autotoepassingen hebben bij de overstap van metaal naar technische kunststof een gewichtsvermindering tot 50% bereikt.
Heeft een lager onderdeelgewicht invloed op de constructieve sterkte?
Niet noodzakelijk. Wanneer u materiaal strategisch verwijdert — door wanden dunner te maken en ribben toe te voegen, stijvere materialen te gebruiken of schuimkernen toe te passen — verbetert de sterkte-gewichtsverhouding juist. De sleutel is het gebruik van simulatietools zoals Moldflow-analyse en FEA om het ontwerp vóór productie te valideren.
Wat is de invloed van gewichtsverlaging op de kosten?
Gewichtsreductie verlaagt doorgaans de stukprijs omdat per onderdeel minder materiaal wordt gebruikt. De initiële gereedschapskosten kunnen echter stijgen voor dunwandige matrijzen (hoogwaardiger staal, complexere koeling, heetkanaalsystemen). Bij productievolumes boven 50,000 onderdelen wegen de materiaalbesparingen vrijwel altijd op tegen de hogere gereedschapsinvestering.
Kunnen bestaande matrijzen worden aangepast voor lichtere onderdelen?
Soms. Ribben toevoegen of dikke secties uithollen verwijdert staal uit de matrijs en is dus “staalveilig”4. Een kleinere wanddikte vereist staal toevoegen aan de kernzijde, wat complexer is en soms nieuwe inzetstukken of een nieuwe kern vereist.
Kunststof spuitgietmachine in productie voor lichtgewicht onderdelen
MuCell (microcellulair schuimspuitgieten) is een proces waarbij superkritisch gas (N₂ of CO₂) in de polymeersmelt wordt ingebracht om miljoenen microscopische cellen te vormen. Deze cellen verlagen de onderdeeldichtheid met 8–20%, elimineren tegelijkertijd inval, verminderen kromtrekken en verkorten cyclustijden met 15–30%. Hiervoor is een speciale injectie-eenheid met gastoevoersysteem nodig.
Welke sectoren profiteren het meest van gewichtsvermindering bij spuitgieten?
De auto-industrie voert de vraag aan door regelgeving voor brandstofefficiëntie: elke kilogram telt. Consumentenelektronica volgt op korte afstand, omdat lichtere apparaten de gebruikerservaring verbeteren. Medische verpakkingen en hulpmiddelen voor eenmalig gebruik profiteren bij hoge volumes van lagere materiaalkosten. De lucht- en ruimtevaart gebruikt lichte spuitgietonderdelen voor niet-dragende interieurdelen.
Hoe verifieert u dat een lichtgewicht onderdeel aan de specificaties voldoet?
We gebruiken een combinatie van: (1) bewaking van het onderdeelgewicht bij elke cyclus (±0.5% tolerantie), (2) maatinspectie via CMM, (3) mechanische tests (trek, slag, buiging) volgens ASTM/ISO-normen en (4) functionele tests in de toepassing. Voor kritieke onderdelen kan CT-scanning de interne structuur van schuimgegoten componenten controleren.
Samenvatting
Gewichtsverlaging bij spuitgieten is een systematische technische uitdaging die ontwerpoptimalisatie, materiaalkunde en procestechnologie combineert. De effectiefste aanpak begint met optimalisatie van wanddikte en ribontwerp — de wijzigingen met de laagste kosten en grootste impact. Materiaalvervanging biedt eenvoudige voordelen bij overstap naar polymeren met een lagere dichtheid. Voor maximale gewichtsbesparing verhogen geavanceerde processen zoals gasassistentie en microcellulair schuimvormen de besparing tot 20–30% of meer.
ZetarMold gebruikt simulatiegestuurd ontwerp en tientallen jaren productie-ervaring voor gewichtsbesparing. Of u 10% op een consumentenproduct of 30% op een auto-onderdeel wilt besparen, de juiste combinatie werkt. Bespreek uw doel met ons engineeringteam. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht.
-
Een matrijsstroomanalyse simuleert hoe gesmolten kunststof een caviteit vult en vindt vóór matrijsproductie problemen zoals luchtinsluiting, laslijnen en ongelijkmatige koeling. ↩
-
Conforme koeling gebruikt koelkanalen die de caviteitscontour volgen, doorgaans 3D-geprint in metaal (DMLS). Anders dan rechte boorkanalen voert dit warmte gelijkmatig af, verkort het de koeltijd met 30–40% en verbetert het de kwaliteit. ↩
-
Een hotrunnersysteem houdt kunststof in de kanalen op smelttemperatuur, voorkomt aanspuitafval en versnelt cycli. Bij dunwandig spuitgieten regelen hotrunners met naaldafsluiters de vulbalans tussen meerdere aanspuitingen nauwkeurig. ↩
-
Staalveilig betekent dat bij een matrijsaanpassing metaal wordt verwijderd in plaats van toegevoegd. Uithollingen en toegevoegde ribben zijn staalveilig omdat wegsnijden eenvoudiger en goedkoper is dan lassen of inzetstukken vervangen. ↩
