사출 금형 FAQ 목록

사출 금형이란 정확히 무엇이며 어떻게 작동합니까?

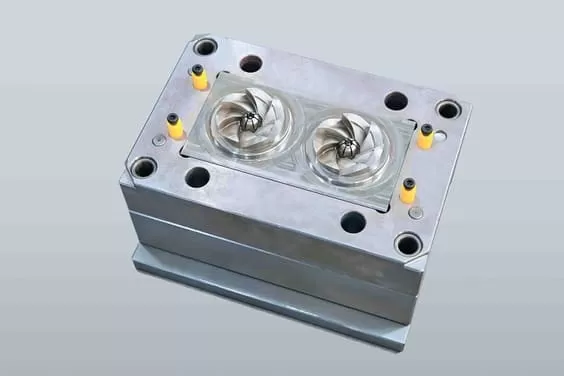

사출금형은 플라스틱 부품의 형상을 정하는 캐비티를 가공한 정밀 강재 또는 알루미늄 공구입니다. 당사 공장에서는 금형을 사출성형의 심장이라고 간단히 표현합니다. 수지에 따라 200~320°C로 가열한 용융 플라스틱을 닫힌 금형에 700~1,400bar의 압력으로 주입합니다. 금형의 냉각 채널이 몇 초 안에 용융 수지 온도를 소재의 고화점 아래로 낮추면 금형이 열리고 이젝터 핀이 완성 부품을 밀어냅니다. 전체 사이클은 박벽 부품의 경우 최단 5초, 두꺼운 구조 부품의 경우 수분까지 걸리며 반복됩니다.

금형 자체는 캐비티측(A 플레이트)과 코어측(B 플레이트)의 두 주요 부분으로 구성됩니다. 두 부분은 파팅 라인에서 맞물리며 대부분 성형 부품에서 희미한 이음선으로 보입니다. 내부의 러너 시스템은 장비 노즐에서 스프루와 러너를 거쳐 캐비티로 들어가는 제어된 진입점인 게이트까지 플라스틱을 운반합니다. 깊이 0.01–0.02 mm로 가공된 벤트는 플래시를 만들지 않고 갇힌 공기를 배출합니다.

사출 금형의 주요 유형은 무엇인가?

사출 금형의 주요 유형은 2판 금형, 3판 금형, 핫 러너 금형, 패밀리 금형, 다중 캐비티 금형이며 각각 서로 다른 생산 요구와 부품 형상에 적합합니다. 당사 시설에서는 다섯 유형을 모두 매일 가동하며, 올바른 유형 선택은 고객이 내리는 가장 큰 단일 비용 결정인 경우가 많습니다.

2판 금형은 업계의 주력 금형입니다. 하나의 파팅면에서 두 부분으로 나뉘므로 설계, 유지보수 및 수리가 가장 쉽습니다. 당사 프로젝트의 약 70%에 이 금형을 사용합니다.

3판 금형은 두 번째 파팅면을 추가해 러너가 부품에서 자동으로 분리되도록 합니다. 따라서 설계자는 부품 표면 어디에나 게이트를 배치할 수 있으며, 측면 게이트가 눈에 띄는 영역에 자국을 남길 수 있는 복잡한 형상에 이상적입니다.

핫 러너 금형은 금형 내부에서 플라스틱을 용융 상태로 유지하여 콜드 러너를 완전히 없앱니다. 초기 금형 비용이 $8,000–$20,000 더 높지만, 대량 생산 프로젝트에서 핫 러너로 전환해 고객의 재료비를 15–30% 절감한 사례가 있습니다.

사출 금형 제작에는 어떤 소재가 사용됩니까?

사출 금형은 주로 P20, H13, S136 및 NAK80과 같은 공구강으로 제작되며 필요한 생산량, 사용하는 플라스틱 소재 및 표면 마감 요건에 따라 선택됩니다. 당사 경험상 잘못된 강종 선택은 금형 조달에서 가장 흔하고 비용이 많이 드는 실수 중 하나입니다.

P20(사전 경화강, 28–32 HRC)은 전 세계에서 가장 널리 사용되는 몰드 베이스 소재입니다. 가공이 쉽고 SPI B-2 기준의 우수한 연마 품질을 유지하며 ABS, PP, PE 같은 대부분의 범용 플라스틱으로 최대 500,000숏까지 생산할 수 있습니다. 당사는 50,000–500,000숏 범위의 대부분 생산 금형에 P20을 권장합니다.

H13(열간 공구강, 열처리 후 44–48 HRC)은 마모성이 있거나 고온을 요구하는 수지에 탁월합니다. 고객이 300°C가 넘는 온도에서 유리섬유 강화 나일론이나 PC/ABS를 가공할 때 당사는 H13 코어 및 캐비티 인서트를 지정합니다. 적절히 유지보수하면 100만–200만숏을 생산할 수 있습니다.

S136(스테인리스 공구강)은 의료, 식품 접촉 및 광학 용도의 표준 사양입니다. 내식성이 PVC 가스 방출로 인한 녹을 방지하며 수백만 사이클 동안 경면 마감(SPI A-1~A-2)을 유지합니다.

1,000–10,000개만 필요한 시제품 금형에는 7075 알루미늄을 자주 사용합니다. 강철보다 가공 속도가 3–5× 빨라 시제품 리드 타임을 4주에서 1–2주로 줄이고 비용도 40–60% 낮출 수 있습니다.

금형 비용은 어떻게 계산하며 가격을 좌우하는 요소는 무엇입니까?

사출금형 비용은 부품 복잡도, 캐비티 수, 강종, 표면 마감, 요구 공차를 기준으로 계산하며 단순 시제품 금형은 보통 3,000달러, 복잡한 양산 금형은 150,000달러 이상입니다. 당사는 매년 수백 개의 금형을 견적하며 같은 부품도 사양에 따라 비용이 3배까지 달라질 수 있습니다.

가장 큰 비용 요인은 가공 시간입니다. 복잡한 3D 표면의 CNC 가공, 미세 형상의 EDM 방전 가공, 경면의 수작업 연마에는 각각 수십 시간이 걸릴 수 있습니다. 단순한 평면 커버 금형은 총 80시간이 걸릴 수 있지만 슬라이더와 리프터가 있는 복잡한 자동차 커넥터 금형은 400시간 이상 걸릴 수 있습니다.

두 번째 주요 요인은 캐비티 수입니다. 16캐비티 금형은 단일 캐비티 금형보다 대략 3–4배 비쌉니다. 몰드 베이스, 냉각 및 취출 시스템을 공유하므로 16배는 아닙니다. 연간 100만 개 이상이 필요한 부품에서는 다중 캐비티 금형이 개당 사이클 비용을 낮춰 투자비를 빠르게 회수합니다.

공차와 표면 마감도 비용을 크게 좌우합니다. ±0.05 mm 공차의 금형은 ±0.1 mm 공차 금형보다 훨씬 비쌉니다. 목표 자체가 더 어렵기 때문이 아니라 검사, 맞춤 및 수작업 시간이 배로 늘어나기 때문입니다. 경면 캐비티(SPI A-1)는 숙련된 기술자가 캐비티당 20–40시간을 연마해야 합니다.

가장 흔한 사출 성형 결함은 무엇이며 어떻게 해결하는가?

가장 일반적인 사출 성형 결함은 싱크 마크, 휨, 미충전, 플래시 및 웰드 라인이며, 일반적으로 공정 매개변수 조정, 금형 수정 또는 부품 재설계로 해결할 수 있습니다. 당사 공장 경험상 결함의 80% 이상은 금형 설계 문제가 아니라 공정 설정에서 발생합니다. 공정 수정이 툴링 변경보다 빠르고 저렴하다는 점에서 이는 긍정적입니다.

싱크 마크는 두꺼운 구간 위의 표면이 움푹 들어가는 현상입니다. 근본 원인은 과도한 벽 두께 또는 금형 설계에서 부족한 수축 보정¹입니다. 당사는 보압을 높이고(일반적으로 사출 압력의 50–80%) 보압 시간을 0.5–2초 연장해 대부분의 싱크 마크 문제를 해결합니다.

휨은 불균일한 냉각, 비대칭 벽 두께 또는 부품 전반의 용융 온도² 불일치로 발생합니다. 균형 잡힌 냉각 채널 설계가 근본적인 해결책이며, 단기적으로는 오목한 면을 볼록한 면보다 따뜻하게 운전하는 방식으로 금형 온도를 차등 조절해 보정합니다.

플래시는 파팅 라인에 생기는 얇은 플라스틱 막으로, 과도한 사출 압력, 마모된 금형 표면 또는 부족한 형체력 때문에 발생합니다. 당사는 파팅 라인의 맞춤 평탄도를 0.005 mm까지 점검합니다. 금형 상태가 양호하다면 플래시는 대개 사출 압력이 기계의 형체 능력을 초과한다는 신호입니다.

사출금형의 수명은 얼마나 되며 어떻게 유지보수해야 합니까?

적절히 유지보수한 사출 금형은 일반적으로 P20 강 금형에서 500,000~1,000,000쇼트, H13 금형에서 100만~200만 쇼트, 경화 S136 또는 420SS 금형에서 500만 쇼트 이상 사용할 수 있습니다. 당사 시설에서는 300만 쇼트에도 정상 가동하는 금형과 유지보수 부족으로 50,000쇼트에 고장 난 금형을 모두 보았습니다. 차이는 거의 전적으로 유지보수 절차에서 나옵니다.

매 생산 완료 후 승인된 플라스틱 안전 용제로 금형을 세척하고 냉각 통로를 블로잉하며 파팅 라인의 마모나 손상을 검사하고 모든 강재 표면에 방청유를 도포한 뒤 온습도 제어 환경에 금형을 보관합니다. 이 작업은 금형당 1–2시간이 걸리지만 수명을 수십만 회 사출만큼 연장합니다.

가장 중요한 유지보수 주기는 예방 유지보수(PM) 검사입니다. 당사 공장에서는 50,000숏마다 전체 PM을 실시합니다. 여기에는 캐비티 치수를 원래 사양과 대조해 측정하는 작업, 이젝터 핀의 맞춤과 직진도 확인, 냉각 채널 유량 시험, 높은 전단 응력을 받는 게이트 영역의 재연마가 포함됩니다.

시제품 금형과 양산 금형의 차이는 무엇인가?

프로토타입 금형은 부품 설계를 검증하기 위해 1,000–50,000회의 사출을 목표로 설계된 저비용·단납기 금형이며, 양산 금형은 전체 양산 공차로 500,000회 이상의 사출을 수행하도록 설계된 경화강 금형입니다. 당사는 두 종류를 모두 제작하며, 설계에 100% 확신이 있는 경우가 아니라면 모든 고객에게 프로토타입 금형부터 시작할 것을 권장합니다.

시제품 금형(‘soft tools’라고도 함)은 일반적으로 알루미늄 또는 P20 강재를 사용하며 ±0.1 mm 공차로 가공됩니다. 2–4주 안에 제작되며 비용은 $3,000–$15,000입니다. 목적은 3D 프린팅 샘플이나 RTV 주조 부품이 아닌 실제 양산 대표 부품을 만들어 기능 시험, 규제 제출, 조립 검증에 사용하는 것입니다.

양산 금형은 경화 H13 또는 S136 강재를 사용하고 ±0.01~0.05mm의 공차를 유지하며, 사이클 시간에 최적화된 완전한 냉각 및 취출 시스템을 갖추고 5~20년 이상 사용할 수 있도록 제작됩니다. 리드 타임은 4~8주이며 비용은 8,000~150,000달러 이상입니다. 당사는 고객이 시제품 단계를 건너뛰었다가 양산 금형을 세 차례 수정하면서, 절감하려 했던 시제품 금형 비용보다 훨씬 많은 돈을 지불하는 사례를 보았습니다.

사출 금형에 관해 자주 묻는 질문

Q: 사출 금형 제작에는 얼마나 걸리나요? A: 표준 생산 금형은 4–6주, 슬라이더와 리프터가 있는 복잡한 금형은 6–10주가 걸립니다. 알루미늄 시제품 금형은 1–3주 안에 완성할 수 있습니다. 리드타임은 대기 시간보다 가공 및 연마 시간에 주로 좌우됩니다.

Q: 사출 성형의 최소 주문 수량은 얼마인가요? A: 기술적인 최소 수량은 없어 1숏도 생산할 수 있습니다. 경제적으로는 부품의 복잡성과 크기에 따라 대략 500–1,000개부터 사출 성형이 3D 프린팅보다 가격 경쟁력을 갖습니다. 그보다 적으면 부품당 금형 상각비가 지나치게 높습니다.

Q: 사출 금형이 손상되면 수리할 수 있나요? A: 예, 대부분의 금형 손상은 수리할 수 있습니다. 일반적인 수리에는 마모된 캐비티 영역의 용접 및 재가공, 손상된 이젝터 핀 교체, 긁힌 표면 재연마, 마모된 파팅 라인 재맞춤이 포함됩니다. 당사 수리 공장에서는 고객이 포기한 금형도 복원해 생산 품질 수준으로 성공적으로 되돌립니다.

Q: 사출 성형 부품에는 어느 정도의 구배각^{이 필요한가요? A: 대부분의 금형에서 원활하게 취출하려면 면마다 최소 1°–2°의 구배가 필요합니다. 텍스처 표면에는 텍스처 깊이 0.025 mm당 3}°–5°의 추가 구배가 필요합니다. 부족한 구배각3은 첫 사출 성형 프로젝트를 의뢰하는 고객에게서 가장 흔히 발견되는 설계 오류 중 하나입니다.

Q: 금형 유동 해석^{이란 무엇이며 꼭 필요한가요? A: 금형 유동 해석4}은 Moldflow나 Moldex3D 같은 소프트웨어로 플라스틱의 충전, 보압 및 냉각을 시뮬레이션하여 금형 가공 전에 결함을 예측합니다. 두께가 4 mm를 넘는 부품, 벽 두께가 다양한 부품, 광학 부품 또는 구조 부품에는 이를 권장합니다. $500–$2,000의 해석 비용은 $20,000의 금형 수정 비용에 비하면 미미합니다.

Q: 금형에는 몇 개의 캐비티가 있어야 하나요? A: 캐비티 수는 사이클 타임을 고려해 연간 수요량을 연간 기계 가동 시간으로 나눈 값에 맞춰야 합니다. 경험 법칙으로 연간 100,000개 미만은 1–2캐비티, 100,000–500,000개는 4–8캐비티, 500,000개 이상은 8–32캐비티가 적합합니다. 당사는 견적 과정마다 최적의 캐비티 수를 계산합니다.

Q: 콜드 러너와 핫 러너 시스템의 차이는 무엇인가요? A: 콜드 러너는 매 숏마다 고화되어 재활용되거나 폐기되는 비가열 채널입니다. 핫 러너는 전기 히터로 금형 내부의 플라스틱을 계속 용융 상태로 유지해 러너 폐기물을 없앱니다. 핫 러너는 초기 비용이 더 높지만($8,000–$20,000 추가), 대량 생산 프로젝트에서 재료비, 사이클 타임 및 후가공을 줄입니다.

요약

사출 성형은 여전히 플라스틱 부품을 위한 가장 다재다능하고 경제적인 제조 공정 중 하나입니다. 성공의 핵심은 기본 원리를 이해하는 데 있습니다. 즉, 생산량에 맞는 금형 유형과 강재를 선택하고, 처음부터 성형성을 고려해 설계하며(구배각, 균일한 벽 두께, 충분한 벤팅), 금형 투자를 보호할 체계적인 유지보수 프로그램을 수립해야 합니다.

당사 공장에서 얻은 교훈은 비용 초과, 품질 문제, 납기 지연 등 고객 불만의 대부분이 생산 현장이 아니라 설계 단계의 결정에서 비롯된다는 것입니다. 벽 두께, 구배각 및 게이트 위치가 올바르게 사출 성형용으로 설계된 부품은 중간 가격대 금형에서도 우수한 결과를 냅니다. 설계가 잘못된 부품은 가장 비싼 금형에서도 생산에 어려움을 겪습니다.

첫 시제품 금형을 주문하든 대량 생산용 다중 캐비티 금형을 계획하든, 이 가이드의 답변은 더 현명한 결정을 내리고 금형 제작업체와 더욱 효과적으로 협력하는 데 도움이 됩니다. 전체 내용을 살펴보려면 사출 성형 종합 가이드를 확인하세요.

1. 수축 보정은 용융 플라스틱이 냉각·고화되면서 발생하는 체적 감소를 감안해 금형 캐비티를 원하는 최종 부품 치수보다 약간 크게 설계하는 방법이며, 수지에 따라 일반적으로 0.2–2.0%를 적용합니다. ↩

2. 용융 온도는 플라스틱 소재가 완전히 가소화되어 사출할 준비가 되는 온도입니다. 일정한 점도, 충전 거동 및 부품 품질을 보장하려면 수지 제조업체의 권장 범위(일반적으로 ±10°C) 안에서 제어해야 합니다. ↩

3. 구배각은 파팅 라인에 수직인 성형 부품의 벽에 적용하는 기울기로, 부품이 긁히거나 달라붙지 않고 금형에서 깨끗하게 빠지도록 합니다. 구배가 부족하면 취출 문제와 표면 손상이 발생합니다. ↩

4. 금형 유동 해석은 금형 캐비티 내부에서 용융 플라스틱이 흐르고 냉각·고화되는 과정을 모델링하여 실제 금형을 제작하기 전에 웰드 라인, 에어 트랩, 휨 같은 잠재적 결함을 찾아내는 컴퓨터 시뮬레이션 기법입니다. ↩
