Un sistema de compuerta de molde de inyección es la red de bebederos, canales y compuertas que mueve la resina fundida desde la boquilla de la máquina hacia la cavidad del molde. Controla el patrón de llenado, el calor por cizallamiento, la presión de empaque, las líneas de unión, las marcas visibles de compuerta, el trabajo de recorte y la repetibilidad. Para el contexto completo del proceso, compare esto con nuestro injection molding process guide y nuestro injection mold complete guide. Si está comparando fábricas, use nuestro injection molding supplier sourcing guide antes de aprobar las suposiciones de cotización, costo y tiempo de entrega.

Principales conclusiones
  • La ubicación de la compuerta controla el flujo del fundido, las líneas de soldadura, las marcas cosméticas y la presión de llenado.
  • El tipo de compuerta debe coincidir con el tamaño de la pieza, la viscosidad de la resina, la superficie de apariencia y los límites de recorte.
  • El DFM debe revisar el diseño de la compuerta y del canal antes del corte del acero, no después de la primera prueba.
  • Los compradores deben pedir a los proveedores que expliquen la elección de la compuerta, el equilibrio del canal y el vestigio esperado de la compuerta.

¿Qué es un Sistema de Entrada de Moldes de Inyección?

Un sistema de entrada de molde de inyección es la red de bebedero, canal y entrada que suministra resina fundida a cada cavidad.

El sistema de compuerta del molde de inyección puede describirse como aquel a través del cual los plásticos fundidos se transportan desde la boquilla de la maquinaria de inyección hasta la cavidad del molde durante el proceso de moldeo por inyección. El sistema de compuerta es un componente muy crucial del molde y consta de características como el bebedero, el canal, la compuerta y el pozo de babaza fría.

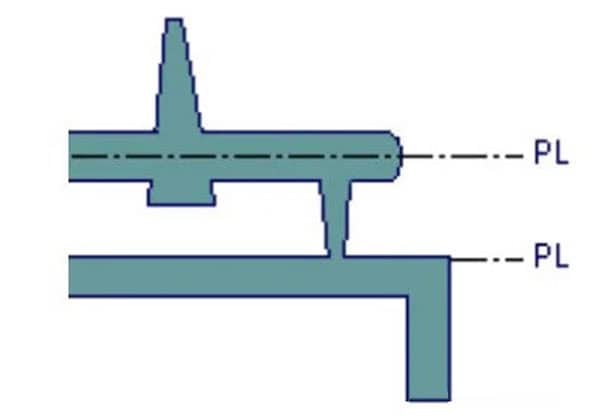

1. Sprue: El bebedero es un canal metálico que une la boquilla de la máquina de inyección con el canal de inyección. Normalmente, se utiliza para transportar el plástico fundido desde la máquina de inyección hasta el canal. El diseño del bebedero debe garantizar que el material plástico fluya con facilidad en su recorrido directo con una pérdida mínima de calor o presión.

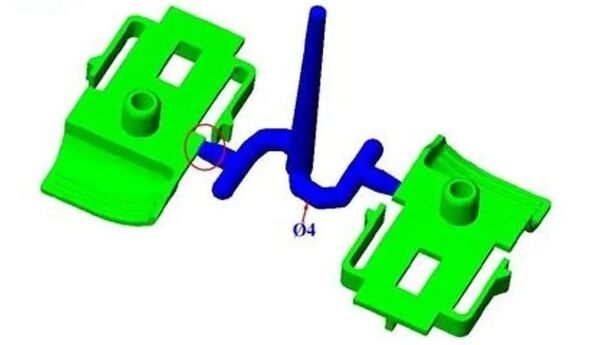

2. Corredor: Los canales de rodadura dirigen el plástico fundido desde el bebedero hasta la compuerta presente en cada uno de los Árboles. También debe garantizar que una cantidad adecuada del plástico llegue a cada compuerta, y que haya un flujo adecuado del plástico.

3. Puerta: Estas compuertas unen el canal con la cavidad del molde, que es la región del molde que contiene el material de fundición. Es el canal final a través del cual el plástico se transfiere a la cavidad, y la forma y el tamaño de este paso tienen un impacto directo en términos del flujo del plástico y la calidad general del producto final.

4. Pozo de babosas frías: El Cold slug well es un componente del molde de inyección diseñado para capturar y enfriar la primera porción del plástico que entra en la prensa en lugar de permitir que fluya hacia la cavidad. Esto es importante ya que reduce las posibilidades de tener productos defectuosos debido al plástico frío.

“La ubicación de la compuerta puede cambiar la posición de la línea de unión y la aceptación cosmética.”Verdadero

Mover la compuerta cambia el punto de encuentro del frente de fundido, por lo que las superficies visibles y las características cargadas necesitan revisión antes de la fabricación del molde.

“La compuerta más pequeña posible es siempre la mejor opción.”Falso

Una compuerta demasiado pequeña puede aumentar el cizallamiento, la pérdida de presión, el riesgo de congelación, el riesgo de llenado incompleto y la degradación del material.

Injection mold gate and runner design review
Revisión del diseño de la compuerta

¿Qué hace el sistema de alimentación?

El sistema de alimentación es el camino de control que dirige el plástico fundido hacia la cavidad mientras controla la presión, el cizallamiento, el empaquetado y las marcas de entrada.

En producción, el sistema de compuerta tiene cinco funciones prácticas: guiar el fundido, controlar la presión, gestionar el calor, proteger la apariencia y apoyar un tiempo de ciclo estable.

1. Guiado de plástico fundido: El sistema de compuertas dirige el flujo de la forma fundida del plástico hacia la cavidad del molde desde la máquina de moldeo por inyección. Garantiza que el plástico fluya libremente sin atascarse o, imperativamente, sin fluir de forma incoherente.

2. Control del caudal y la presión: Mediante la aplicación del tamaño y la forma, se puede regular la dirección del flujo del material y la presión del plástico en general. Esto influye en la densidad global y las propiedades mecánicas del producto concreto que se está fabricando. Según se entienda y se descubra, el control del flujo y la presión del metal fundido en la matriz puede minimizar la formación de tensiones internas y mejorar la calidad del producto final.

3. Gestión de la temperatura: El diseño del sistema de compuertas influye en la distribución del calor dentro del plástico fundido, factor que repercute en el proceso de moldeo. Esto inhibe la formación de defectos que podrían haber resultado de diferentes velocidades de enfriamiento. La gestión de la temperatura es más crucial debido a las condiciones más calientes e inconsistentes que rodean al moldeo por inyección de alta precisión y calidad.

4. Calidad del aspecto del producto: La posición y la forma del escáner de compuerta influyen enormemente en el aspecto del producto final. Por ejemplo, pueden ayudarle a evitar problemas perjudiciales como marcas de flujo y líneas de soldadura. Unas compuertas adecuadas contribuyen significativamente a mejorar la estética del producto, por lo que es especialmente importante crearlas con cuidado.

5. Eficiencia de la producción: Por tanto, según los estudios de casos, un sistema de compuertas bien diseñado ayuda a mantener e incluso reducir el tiempo del ciclo de inyección. Esto aumenta la eficiencia de la producción. Los tiempos de ciclo cortos y la tasa de producción rápida son objetivos primordiales en la fabricación moderna y el diseño adecuado del sistema de compuertas desempeña un papel vital en la consecución de estos objetivos.

¿Qué Tipos de Compuertas Son Comunes en el Moldeo por Inyección?

Los tipos de compuerta comunes son directas, de borde, submarinas, de abanico, anulares, superpuestas, diafragma y de válvula.

Comparación de tipos de compuertas en moldes de inyección
Gate type Mejor uso Riesgo principal Verificación del comprador
Bebedero directo Piezas grandes o gruesas Vestigio grande ¿Se puede ocultar la marca?
Borde/lateral Carcasas generales Marca lateral o línea de soldadura ¿Está la compuerta en un borde no cosmético?
Submarine Desbarbado automático Complejidad del molde ¿Puede el material cizallarse de forma segura?
Abanico Piezas delgadas o anchas Más recorte ¿Reduce las líneas de soldadura?
Corredor caliente con válvula Producción de gran volumen Higher mold cost ¿El volumen justifica el sistema?

Según la forma y la función de la compuerta, los sistemas de compuerta de moldes de inyección se clasifican principalmente en los siguientes tipos:

1. Puerta directa: Las compuertas directas introducen directamente el cíclico fundido en la cavidad, ya que son las más adecuadas para piezas grandes y con paredes gruesas. Su ventaja es la capacidad de ofrecer una baja resistencia al flujo, mientras que existe el riesgo de que se formen marcas de flujo y burbujas, y para controlarlas es necesario regular la temperatura del molde y la velocidad de inyección.

2. Puerta lateral: Las compuertas laterales alimentan el plástico fundido desde el lateral de la cavidad del molde y suelen utilizarse para la formación de productos de tamaño medio y pequeño. Su ventaja es la simplicidad de la estructura, así como la facilidad de procesamiento y utilización. Sin embargo, la aplicación de estas variedades en productos de paredes gruesas es limitada debido a la presencia de compuertas laterales, que a su vez afecta a la distribución del flujo de plástico y las líneas de soldadura.

3. Puerta Submarina: Este tipo de compuertas están ocultas, normalmente se colocan en el interior o en la parte trasera del producto, y se prefieren sobre todo para los productos que tienen un atractivo cosmético extremo. Su ventaja es que son productos estéticamente agradables, pero son difíciles de trabajar y necesitan moldes de producción intrincados.

4. Puerta del ventilador: Las compuertas de abanico distribuyen el plástico fundido en la cavidad, por lo que son adecuadas para productos de paredes finas o de gran superficie. Tienen la ventaja de un flujo uniforme, lo que reduce eficazmente las líneas de soldadura, pero son difíciles de procesar y requieren un diseño preciso del canal.

5. Puerta anular: Las compuertas anulares son adecuadas para productos en forma de anillo o cilíndricos, ya que garantizan una distribución uniforme del plástico fundido. Tienen la ventaja de un flujo estable, adecuado para productos de alta precisión, pero los costes de procesamiento son elevados y requieren una gran precisión de fabricación del molde.

6. Puerta solapada: Las compuertas de solapamiento son similares a las compuertas laterales, pero una parte de la compuerta de solapamiento se solapa con el grosor del producto moldeado, por lo que no quedará ninguna marca de testigo en el lateral del producto moldeado. Las compuertas de solapamiento se utilizan normalmente para evitar la formación de chorros. Los tamaños típicos de las compuertas de solapamiento son de 0,4 a 6,4 mm de grosor y de 1,5 a 12,7 mm de ancho. La desventaja es que el procesado de la compuerta en la superficie de separación es más difícil.

Equilibrio del corredor1 importa más en moldes multicavidad.”Verdadero

Los canales desbalanceados pueden llenar cavidades a diferentes velocidades, creando variaciones en peso, dimensiones y apariencia.

“El diseño de la entrada puede esperar hasta el muestreo del molde.”Falso

Cambiar la ubicación de la compuerta después del corte del acero es más lento y costoso que confirmarla durante la revisión de DFM y flujo de molde.

¿Cómo deben diseñar los ingenieros un sistema de entrada?

A gate system should be designed around resin viscosity, wall thickness, cosmetic surfaces, flow length, and trimming limits. Gate land2 length should be checked together with resin viscosity because it affects shear, freeze-off, and the visible gate vestige.

El diseño del sistema de inyección influye directamente en el efecto del moldeo por inyección. He aquí algunos principios clave de diseño:

1. Determine una posición razonable de la puerta: La compuerta debe situarse donde el grosor de la pieza sea mayor o en la zona central del bloque para garantizar un llenado uniforme de la cavidad y que se eliminen las líneas de soldadura y las marcas de hundimiento. La posición de la compuerta también debe tener en cuenta la dirección de flujo del producto, así como los procesos posteriores a los que se someterá el producto.

2. Elija el tipo de puerta apropiado: Determinar qué tipo de compuerta es adecuada para una forma y tamaño determinados, dependerá también del uso del producto. Los diferentes tipos de compuertas son apropiados para diferentes flujos, y tienen diferentes efectos sobre la resistencia, la capacidad de llenado y el postprocesado, por lo que el tipo de compuerta apropiado es complicado.

Gate Size and Runner Balance Checks

3. Optimizar el diseño del corredor: En cuanto a la longitud del canal, debe ser lo más corta y directa posible para minimizar la caída de presión y la pérdida de calor, ofreciendo al mismo tiempo la flexibilidad y capacidad de moldeo necesarias para el plástico. La geometría y las dimensiones de la sección transversal del canal también deben optimizarse en función de las características de flujo del plástico y de las necesidades de refrigeración del molde.

4. Tamaño de la puerta de control: The size of the gate should be determined based on the volume of the product and the injection capacity of the injection machine to avoid being too large or too small, affecting the filling effect. An oversized gate requires more time to cool and increases the cycle time, while an undersized gate may cause insufficient filling. In practice, gate thickness is typically 50–75 % of the part wall thickness at the gate location, and gate land length should not exceed 1 mm for most engineering resins.

For example, on a 2.5 mm wall-thickness housing, we typically target a gate depth of 1.3–1.9 mm with a land length of 0.5–0.8 mm to balance fill pressure and gate vestige.

5. Considere la facilidad de expulsión: El diseño de la compuerta debe facilitar la expulsión del producto, evitando dificultades de expulsión causadas por una compuerta demasiado grande o demasiado pequeña. Factores como la fuerza de expulsión, la dirección y la forma y posición de la compuerta deben tenerse plenamente en cuenta en el diseño.

6. Coste de fabricación del molde de equilibrio: Al tiempo que se garantiza la calidad del producto y la eficiencia de la producción, el diseño del sistema de compuerta debe ser lo más sencillo posible para reducir los costes de fabricación del molde. Un diseño razonable puede reducir la dificultad y el tiempo de procesamiento del molde, reduciendo los costes de producción.

Injection mold and molded part showing tooling decisions
Mold filling path

¿Qué Riesgos Prácticos Deben Verificar los Compradores?

The practical risks are visible gate marks, weld lines, burn marks, pressure loss, runner waste, and missing DFM evidence.

🏭 ZetarMold Factory Insight
In our factory, our engineers review gate location, runner balance, resin flow, and expected gate vestige before mold cutting. With more than 20 years of tooling experience, injection machines from 90 ton to 1850 ton, and large-part projects up to 10 kg, we treat gate design as a production-risk decision rather than a drawing detail. Our in-house mold manufacturing capacity supports 100+ mold sets per month, and our 8 senior engineers help review mold risks before production release. A formal DFM review3 should document the gate choice, runner balance, expected weld-line position, and any cost tradeoff before mold steel is released.

1. Evite burbujas y marcas de quemaduras: Evitar que la configuración del diseño de la compuerta permita que el plástico fundido cree burbujas o un sobrecalentamiento local que provoque marcas de quemaduras resultantes del flujo. Los problemas de burbujas y quemaduras en los canales pueden mitigarse si se elige un diseño de canal y una posición de compuerta adecuados.

2. Control del esfuerzo cortante: Fictiously, in the gate and runner design, shear stress should be kept to the minimum that cannot degrade the molten plastic or make the runner prone to break. Una tensión de cizallamiento elevada provocará una disminución del rendimiento del plástico y reducirá la resistencia mecánica y la vida útil del producto.

How to Reduce Gate System Risk

3. Reducir los residuos y la transformación secundaria: La incorporación de un sistema de compuertas razonable también puede eliminar o mantener un nivel mínimo de desperdicio de compuertas, minimizar el coste y reducir al mínimo la cantidad de tiempo de procesamiento secundario necesario para un producto. El operario debe asegurarse de que la posición y el tamaño de la compuerta se sitúan correctamente, de forma que se mejore el uso óptimo del material y se garantice un desperdicio mínimo.

4. Garantizar una temperatura uniforme del molde: Es un factor crucial que se relaciona con el proceso de moldeo por inyección, y equilibrar la temperatura media del molde para que la diferencia de calor no cause problemas con el producto final. Hay dos procesos dependientes de calentamiento y enfriamiento, por lo que el sistema de control de temperatura del molde debe proporcionar un buen equilibrio de la temperatura.

5. Mantenimiento e inspección periódicos: La frecuencia de uso es otra cuestión y, dado que muchas plantas e industrias emplean el sistema de compuertas durante largas horas de uso, pueden experimentar desgaste en el sistema, lo que puede exigir inspecciones y mantenimiento frecuentes para devolver el sistema a su estado normal. Los problemas detectados y notificados con suficiente antelación en el sistema de compuertas pueden marcar la diferencia entre una producción satisfactoria y una serie de problemas de calidad que pueden derivarse de un sistema de compuertas defectuoso.

¿Dónde Cambian las Elecciones de Compuerta por Aplicación?

Gate choices change by application because appearance, strength, cycle time, resin, and trimming requirements are different for each part.

Analizando casos concretos, podemos comprender mejor los métodos de diseño y optimización del sistema de compuertas en aplicaciones prácticas.

1. Piezas de automóvil: Submarine gates are usually utilized in the injection molding of automotive parts to provide aesthetic finishes to the end products while taking into account the ability to withstand high-temperature and high-pressure operating conditions. For instance, manufacturing automotive dashboards involves stringent precision and excellent customer-facing surfaces; submarine gates can well solve this motion-induced surface defects problem and enhance the products’ mechanical attributes.

2. Carcasas de electrodomésticos: Fan gates or side gates are often applied to household appliance casings; this can make large-area products have precise and balanced filling and environmentally-preferred surface quality. For instance, in injection molding of television casings, thin-walled parts must have their gate positioned in such a way that it enables uniform filling, omitting the weld lines and deformations that affect the quality of the final product.

How Gate Choice Changes by Product Category

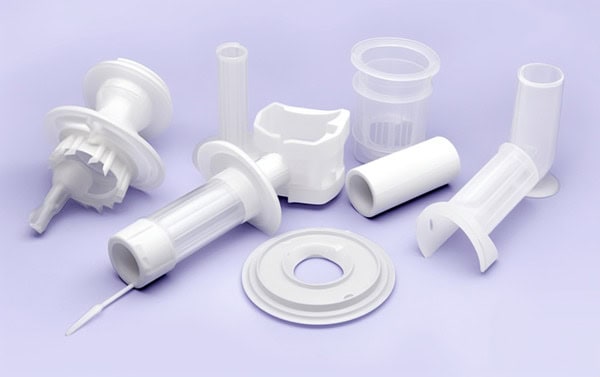

3. Productos sanitarios: Muchas piezas relacionadas con dispositivos médicos requieren una gran precisión y limpieza; algunas de ellas utilizan multipuerta o compuerta anular para obtener unas dimensiones y una estructura óptimas y precisas en su interior. Por ejemplo, la producción de jeringuillas debe emplear un método preciso y limpio en el que el uso de compuertas anulares minimizará la irregularidad del plástico en las jeringuillas, aumentando así la fiabilidad.

4. Carcasas de productos electrónicos: Las carcasas electrónicas LCA tienen una gran calidad estética y deben mantener unas dimensiones precisas; normalmente emplean compuertas submarinas o compuertas laterales. Por ejemplo, los marcos de las puertas de los automóviles necesitan una gran precisión de producción, ya que son carcasas de teléfono moldeadas por inyección, y el diseño estructural de las puertas de los submarinos puede mejorar la estética al evitar defectos superficiales que se minimizan con las puertas submarinas.

5. Productos de embalaje: Utilizando puertas directas o puertas multipunto, los productos de envasado suelen exigir un tiempo de ciclo de alta velocidad y una producción eficiente. Por ejemplo, la fabricación de tapones de botellas de plástico requiere ciclos cortos, por lo que el uso de puertas directas puede contribuir directamente a acelerar la producción y minimizar así el coste de producción.

Injection molding machine flow path into mold
Machine to mold flow

¿Qué Tendencias Están Cambiando el Diseño del Sistema de Compuerta?

Simulation, hot runners, valve gates, and automated process monitoring are changing how engineers choose and validate gates.

En procesos de fabricación con nuevas tecnologías, así como diversos cambios en los requisitos del mercado, los sistemas de compuerta requieren una innovación constante. En el futuro, el diseño de sistemas de obturación se centrará más en los siguientes aspectos:

1. El diseño inteligente: Las tecnologías CAD/CAE pueden ser útiles para mejorar el sistema de compuertas para que esté mejor diseñado y sea más eficaz. El análisis de simulación permite optimizar la posición de las compuertas, el diseño de los canales y su tamaño, lo que aumenta la capacidad de diseño estándar.

2. Protección del medio ambiente y ahorro de energía: Aunque el diseño del sistema de compuertas es un aspecto importante en todo el flujo del sistema, el diseño futuro del sistema de compuertas se centrará en utilizar el mínimo material y energía posibles. De este modo, se minimizan los residuos, se maximiza la utilización de materiales y se reduce el consumo de energía durante la producción de un determinado producto; también se alcanzan los objetivos de protección del medio ambiente en términos de ahorro de energía.

3. Personalización y producción flexible: Además, con los cambios en las demandas del mercado y los requisitos de los consumidores, la construcción del sistema de puertas se diversificará y personalizará mucho más, ya que también se adapta a los requisitos específicos del tipo de producto. Las líneas de producción flexibles y el diseño de moldes modulares también serán tendencias futuras que seguramente seguirán mejorando la flexibilidad y la productividad de la producción.

4. Aplicación de nuevos materiales: Dado que casi a diario se desarrollan nuevos materiales, es evidente que el diseño de sistemas de compuertas tiene que adaptarse a los cambios relativos al tipo de material. Además, cabe destacar que el uso de nuevos materiales fomentará el desarrollo del diseño de sistemas de compuertas en lo que respecta al uso, el rendimiento y la calidad del producto.

5. Automatización y fabricación inteligente: En el futuro desarrollo del sistema de compuertas, se introducirá el control informático y el sistema de control automático de la fabricación para reducir la intervención humana al nivel más bajo posible, lo que permitirá una gestión inteligente del proceso de producción. El uso de IIoT y big data no solo permite supervisar el proceso de producción en tiempo real, sino mejorarlo, agilizarlo y crear productos de mayor calidad.

Preguntas frecuentes

¿Qué es el sistema de compuerta en el moldeo por inyección?

The gate system is the sprue, runner, and gate network that carries molten plastic from the injection machine into the mold cavity. It controls filling pressure, shear heat, packing behavior, weld-line position, gate vestige, and trimming work. In buyer terms, the gate system is an early mold-design choice that can decide whether a part is easy to produce, difficult to qualify, or expensive to correct after sampling during production validation. The practical check is whether the supplier can explain the gate choice with drawing evidence before quoting.

¿Cuál es la diferencia entre una compuerta y un canal en un molde de inyección?

A runner carries molten plastic through the mold, while a gate is the final opening into the cavity. The runner distributes melt from the sprue toward one or more cavities, and the gate controls where that melt enters the part. Runner balance affects cavity-to-cavity consistency, while gate size and location affect cosmetic marks, shear, freeze-off, weld lines, and whether the part can be degated cleanly in production. This distinction helps buyers ask clearer DFM questions instead of accepting a generic mold layout. It should be confirmed in the tooling plan.

¿Qué tipo de entrada de molde de inyección es el mejor?

There is no single best gate type for every injection molded part. The best option depends on part size, wall thickness, resin viscosity, cosmetic surface, tolerance risk, annual volume, and whether automatic degating is required. A side gate may suit a housing edge, a submarine gate may help automatic trimming, and a valve hot runner may be justified when material waste or cycle time matters more than mold cost. The supplier should connect the recommendation to resin behavior, appearance requirements, and expected production volume.

¿Cómo afecta el diseño de la compuerta al costo del molde de inyección?

Gate design affects mold cost through machining complexity, runner system choice, insert design, hot-runner requirements, and rework risk. Simple cold-runner edge gates are usually cheaper to build, while submarine gates, valve gates, and hot-runner systems can increase tooling cost. Buyers should compare gate vestige, cycle time, scrap, material waste, maintenance, and whether a late gate change would require welding or re-machining. That comparison prevents a low initial mold price from becoming higher total production cost. It should be confirmed in the tooling plan.

¿Cuándo se debe revisar la ubicación de la puerta?

Gate location should be reviewed during DFM and before mold steel is cut. At that stage, the supplier can still adjust parting line, runner layout, ejector position, cosmetic surface protection, weld-line location, and cooling access without expensive rework. If the problem is found after sampling, the correction may require new inserts, welding, re-machining, or accepting a visible mark that could have been avoided. Early review also gives the buyer written evidence to compare suppliers on engineering quality. It should be confirmed in the tooling plan.

¿Puede ZetarMold revisar el diseño de la compuerta antes de cotizar?

Yes. ZetarMold can review part drawings, 3D files, resin choice, cosmetic surfaces, tolerance needs, annual volume, and assembly requirements before the final tooling quote. The review can flag risky gate locations, runner-balance concerns, weld-line risks, trimming issues, and cost tradeoffs. This makes the quote more useful because it connects price with manufacturability instead of treating the mold as a simple steel block. For critical parts, this review should be completed before purchase order approval and mold kickoff. It should be confirmed in the tooling plan.

¿Qué Deben Hacer los Compradores Antes de la Fabricación de Herramientas?

Buyers should ask for a gate-location review, runner-balance check, and DFM comments before approving mold manufacturing.

Good gate design improves filling stability, surface quality, cycle time, and tooling cost control. Buyers should confirm gate type, gate location, runner balance, and DFM evidence before approving mold manufacturing.

Need a Quote for Your Injection Molding Project?

Get competitive pricing, DFM feedback, and production timeline from ZetarMold’s engineering team.

Request a Free Quote → Send your 3D file, resin target, annual volume, cosmetic requirements, and tolerance notes. ZetarMold will review gate location, runner concept, DFM risks, and production assumptions. Use our injection molding process guide y supplier sourcing guide when comparing quote, cost, and lead time.


  1. Runner balance: Runner balance refers to a runner-sizing approach that keeps pressure drop and fill timing similar across cavities.

  2. Gate land: Gate land refers to the short constant-section area at the gate that affects shear, freeze-off, and gate vestige.

  3. DFM review: DFM review refers to an engineering review that checks gate, runner, wall thickness, draft, cooling, ejection, and tooling risk before steel cutting.
