¿Por qué estos 10 factores determinan la calidad del molde de inyección?
La calidad del molde de inyección está determinada por la interacción de diez factores críticos: propiedades de la materia prima, selección del acero del molde, diseño del sistema de enfriamiento, diseño de la compuerta, sistema de canales, sistema de expulsión, calidad de la superficie de partición, control de los parámetros del proceso, estado de la máquina y mantenimiento preventivo. En nuestra fábrica evaluamos sistemáticamente los diez factores en cada molde nuevo antes de la primera serie de producción. Atender solo uno o dos e ignorar los demás provoca de manera sistemática problemas de calidad difíciles de diagnosticar, porque la causa raíz queda oculta por la interacción de múltiples variables.
Los diez factores no pesan igual en todos los proyectos. En una carcasa médica con tolerancias estrictas dominan la calidad del material y la uniformidad de refrigeración. En un producto de alto brillo son críticos la superficie de partición y la compuerta. En una pieza básica de gran volumen, el estado de la máquina y el mantenimiento determinan la uniformidad a largo plazo. Identificar qué factores importan en cada aplicación es el primer paso para crear un plan de control.
¿Cómo afecta la calidad de la materia prima al rendimiento del molde de inyección?
La calidad de la materia prima es la variable fundamental de la calidad del moldeo por inyección: todos los demás factores actúan sobre el material que entra en el cilindro. Una materia prima de mala calidad se manifiesta como una viscosidad irregular, decoloración provocada por contaminación, defectos relacionados con la humedad (vetas plateadas, burbujas) y una contracción impredecible. En nuestras instalaciones, hemos atribuido más del 25% de los rechazos de calidad de la primera inyección a variaciones entre lotes de material o a fallos de secado previo.
| Problema del material | Defecto causado | Método de prevención |
|---|---|---|
| Secado insuficiente (resinas higroscópicas) | Vetado, burbujas, acabado superficial degradado | Seque según la especificación: ABS a 80°C/4h, PC a 120°C/4h, nailon a 80°C/6h |
| Variación del MFI entre lotes | Desviación dimensional, cambio de presión de llenado | Solicite la certificación MFI por lote y ajuste el proceso |
| Contaminación (material extraño) | Puntos negros, neblina en la compuerta, líneas de soldadura débiles | Tolvas dedicadas, purga antes de la producción |
| Porcentaje excesivo de material triturado | Menor resistencia al impacto, inconsistencia del color | Limitar el material triturado a un máximo del 15–20% en piezas estructurales |
| Concentración incorrecta de colorante | Variación de color, visibilidad de la línea de soldadura | Calibrar la proporción de masterbatch al inicio de la producción |
«El plástico triturado puede utilizarse en cualquier proporción sin afectar a la calidad del molde».False
Cada vez que el termoplástico se procesa a través del cilindro, las cadenas poliméricas se degradan por la exposición al calor, lo que reduce el peso molecular y las propiedades mecánicas. Por encima de un 20% de material triturado, la resistencia al impacto puede disminuir un 15–30% y la uniformidad del color se deteriora. La mayoría de las normas de calidad limitan el material triturado al 15–20% para aplicaciones estructurales.
“Secar las resinas higroscópicas, como el nailon y el PC, conforme a las especificaciones del fabricante antes del moldeo es esencial para evitar defectos de vetas.”True
Las resinas higroscópicas absorben humedad del aire. Cuando se procesan con una humedad residual superior al 0,02 % (PC) o al 0,2 % (nailon 6), el agua se convierte súbitamente en vapor dentro del cilindro, creando ráfagas en la superficie de la pieza y una degradación hidrolítica que reduce permanentemente el peso molecular y la resistencia mecánica.
¿Cómo influyen el acero del molde y la calidad de la superficie de la cavidad en la pieza final?
La elección del acero del molde y el estado de la superficie de la cavidad determinan directamente el acabado superficial de la pieza, su estabilidad dimensional y el tiempo durante el que el utillaje conserva la calidad a lo largo de su vida productiva. Seleccionamos los grados de acero según los requisitos de la aplicación: P20 para producción general, H13 para resinas de alta temperatura y materiales abrasivos con carga, y S136 (acero inoxidable 420) para resinas corrosivas y superficies ópticas que requieren acabados espejo.
El acabado de la superficie de la cavidad se especifica con la escala SPI (de A1 a D3). Para las lentes ópticas se requiere un acabado A1 —pulido con diamante hasta Ra ≤ 0.012 µm—; un acabado B2 (Ra 0.4–0.8 µm) es el estándar para las carcasas generales de productos de consumo. El acero del molde debe poder pulirse hasta el grado SPI requerido: no todos los aceros alcanzan acabados de grado A, independientemente del tiempo de pulido. Hemos comprobado que especificar conjuntamente el acero y el acabado superficial durante la fase de diseño evita costosos reprocesamientos en moldes fabricados con un acero inadecuado para el requisito estético previsto.
¿Por qué el diseño del sistema de refrigeración es la decisión más crítica en el diseño del molde?
El sistema de refrigeración extrae aproximadamente el 70 % de todo el calor aportado en cada ciclo de inyección. Su diseño determina el tiempo de ciclo, la precisión dimensional de la pieza y el alabeo, tres de los parámetros de calidad con mayor repercusión económica en el moldeo de producción. En nuestra fábrica nunca hemos visto un diseño de refrigeración sobredimensionado; sí hemos visto con frecuencia diseños insuficientes que causaron problemas de calidad durante años.
Our design rules for cooling channels: place channels within 10–15 mm of the cavity surface (closer is better, as long as structural integrity allows), space channels 25–35 mm apart for uniform heat extraction, maintain turbulent flow (Reynolds number >4,000) using 8–12 mm diameter channels with high flow rates, and always provide independent temperature control circuits for cavity and core sides. Differential temperature between cavity and core sides causes predictable bow or warp in the moulded part—something that can be corrected only by rebalancing the cooling, not by adjusting injection parameters.
¿Cómo afecta el diseño de la compuerta a la calidad del molde?
El diseño de la entrada1 engloba su tipo, ubicación y dimensiones, tres variables que determinan cómo entra el plástico fundido en la cavidad y, por tanto, el patrón de llenado, la distribución de presión, la ubicación de la línea de soldadura2, la tensión residual y el aspecto de la zona. Un diseño incorrecto es uno de los errores de utillaje más caros porque casi siempre exige modificar o sustituir acero.
Seguimos estas directrices para dimensionar compuertas: para resinas amorfas (ABS, PC, PS), la profundidad debe ser el 50–75% del espesor de pared; para resinas semicristalinas (PP, nailon, POM), el 60–80%. Las compuertas demasiado pequeñas se solidifican antes de aplicar suficiente presión de compactación y causan rechupes, huecos y paredes insuficientes. Siempre situamos las compuertas en la sección más gruesa para evitar la solidificación prematura y dirigir el flujo hacia las secciones finas con la máxima presión.

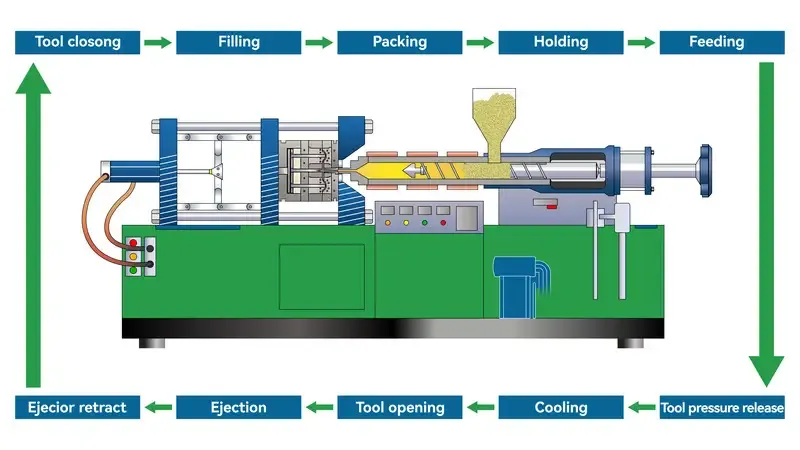

¿Cómo afectan a la calidad de la pieza el diseño del sistema de canales y del sistema de expulsión?
El sistema de canales lleva el material del bebedero a la entrada. Un mal diseño desperdicia material, genera demasiada caída de presión y desequilibra el llenado de moldes multicavidad. En sistemas fríos preferimos canales circulares completos por su mínima caída de presión y máxima eficiencia térmica. Para grandes volúmenes, los sistemas de canal caliente3 eliminan los residuos y permiten controlar válvulas secuenciales en llenados complejos.
El sistema de expulsión se encarga de retirar la pieza del molde sin marcarla, deformarla ni agrietarla. La ubicación de los pasadores expulsores debe distribuir la fuerza de expulsión por las zonas más resistentes de la pieza (secciones gruesas, resaltes y nervios) y evitar aplicar una fuerza concentrada a superficies estéticas delgadas. Calculamos el área de expulsión necesaria para mantener la tensión de contacto por debajo de 10 MPa en la mayoría de las resinas y por debajo de 5 MPa en materiales frágiles, como POM sin carga o nailon reforzado con fibra de vidrio, a altas velocidades de expulsión.
“La rebaba en la línea de partición se debe principalmente a una presión de inyección excesiva.”False
Aunque una presión de inyección excesiva puede causar rebabas, la causa más común es una fuerza de cierre insuficiente en relación con el área proyectada de la cavidad, o superficies de partición desgastadas o dañadas que permiten que el plástico escape. Una fuerza de cierre calculada correctamente (normalmente de 2–5 toneladas por pulgada cuadrada de área proyectada) evita las rebabas independientemente de la presión de inyección, siempre que las superficies de partición estén en buen estado.
«La estabilidad de los parámetros del proceso entre turnos y operarios es tan importante como la calidad del molde para mantener la calidad de producción a largo plazo».True
Un molde bien construido solo produce una calidad uniforme cuando los parámetros del proceso —temperatura de la masa fundida, velocidad de inyección, presión de mantenimiento y tiempo de enfriamiento— permanecen estables. La variación entre turnos, sin hojas de proceso documentadas ni supervisión automatizada de los parámetros, suele introducir una variación de calidad del 5–15 %, independientemente del estado del molde.
¿Cómo protegen el estado de la máquina y el mantenimiento preventivo la calidad del molde a largo plazo?
El estado de la máquina y el mantenimiento del molde son los dos factores de calidad más ignorados en las operaciones de moldeo de producción. Según nuestra experiencia, un molde bien diseñado y construido que funciona en una máquina desgastada rinde sistemáticamente peor que un molde de calidad media en una máquina bien mantenida. Entre los factores de calidad del lado de la máquina se incluyen: desgaste del cilindro y del husillo (provoca un volumen de inyección y una temperatura de fusión irregulares), precisión del tonelaje de cierre (un tonelaje insuficiente permite que la línea de partición se abra durante la inyección) y paralelismo de las columnas (una fuerza de cierre desigual provoca diferencias de presión entre cavidades).
Nuestro programa de mantenimiento preventivo para moldes de precisión: cada 50,000 inyecciones, limpiar los canales de refrigeración, inspeccionar las holguras de los pasadores expulsores, comprobar la planitud de la superficie de partición y aplicar inhibidor de óxido a todas las superficies sin pintar; cada 250,000 inyecciones, realizar una comprobación puntual mediante CMM de las dimensiones críticas de la cavidad, sustituir los pasadores expulsores desgastados, pulir cualquier deterioro superficial de la cavidad y volver a certificar los caudales de los canales de refrigeración. Registramos todo el mantenimiento en un historial asociado a cada molde. Los moldes sin historial de mantenimiento se consideran herramientas de estado desconocido y requieren una certificación dimensional completa antes de aprobarse para producción.
Preguntas frecuentes
¿Cuál es la causa más común de los rechupes en piezas moldeadas por inyección?
Los rechupes se deben con mayor frecuencia a una presión de mantenimiento insuficiente o a la solidificación prematura del punto de inyección, que impide que el material compense la contracción volumétrica durante la refrigeración. Entre las causas secundarias se incluyen transiciones de espesor de pared demasiado abruptas, que generan contracción diferencial, y canales de refrigeración demasiado alejados de la superficie de la cavidad para extraer el calor con eficacia. Resolvemos la mayoría de los problemas de rechupes aumentando el tiempo de mantenimiento, ajustando el tamaño del punto de inyección o rediseñando las transiciones de grueso a fino.
¿Cómo afecta el diseño de los respiraderos a la calidad del molde de inyección?
Una ventilación inadecuada atrapa aire en los últimos puntos de llenado y provoca marcas de quemado (efecto diésel), inyecciones incompletas y una alta presión local que puede agrietar geometrías frágiles. Ventilamos las cavidades a una profundidad de 0.01–0.02 mm en todos los puntos naturales de atrapamiento y añadimos ventilaciones en la línea de partición cada 25–50 mm en piezas complejas. Las ventilaciones limpias y bien dimensionadas son la mejora de calidad más económica disponible: una limpieza de 2 horas durante los intervalos de mantenimiento preventivo evita defectos que costarían horas de diagnóstico.
¿Cómo afecta el ángulo de desmoldeo a la calidad de expulsión?
Un ángulo de desmoldeo insuficiente provoca una fuerza de expulsión excesiva que genera marcas de los pasadores expulsores, deformación o grietas en la pieza durante la expulsión. Nuestros ángulos de desmoldeo mínimos estándar son: 0.5–1° para superficies texturizadas por cada 0.025 mm de profundidad de textura, 1–2° para superficies pulidas y 3–5° para superficies rugosas o mates. En resinas reforzadas con fibra de vidrio, que presentan mayor fricción, añadimos 0.5–1° al mínimo estándar.
¿Qué es el sistema de clasificación de moldes SPI y cómo se relaciona con la calidad?
El sistema de clases de moldes SPI (Sociedad de la Industria del Plástico, actualmente Asociación de la Industria del Plástico) clasifica los moldes de inyección desde la Clase 101 (máxima calidad, 1M+ ciclos, acero endurecido) hasta la Clase 105 (baja calidad, <500 ciclos, utillaje para prototipos). La designación de clase especifica la dureza del acero, los requisitos de los canales de refrigeración y las normas de inspección. Un molde de Clase 102 está certificado para 500,000–1 millón de ciclos con acero H13 o 420SS; un molde de Clase 104 utiliza aluminio o P20 y está clasificado para <100,000 ciclos. Adecuar la clase del molde a los requisitos de producción es esencial para lograr una calidad constante de las piezas al menor coste a largo plazo.
¿Cómo afecta la velocidad de inyección a la calidad superficial en el moldeo por inyección?
La velocidad de inyección controla la tasa de cizallamiento en el canal y la compuerta, lo que afecta al brillo superficial, la visibilidad de las líneas de soldadura y la formación de marcas de flujo. Una inyección demasiado lenta permite que el material se enfríe y solidifique antes de completar el llenado (lo que provoca marcas de flujo y líneas de soldadura). Una inyección demasiado rápida genera un calor de cizallamiento excesivo y puede causar quemaduras, halos en la compuerta o chorro libre. Optimizamos la velocidad de inyección mediante un estudio exclusivo de llenado (inyecciones incompletas al 95% de llenado) para identificar el intervalo óptimo en el que la pieza se llena uniformemente sin defectos de flujo visibles.
¿Puede recuperarse la calidad del molde de inyección después del desgaste de la cavidad?
Sí, en la mayoría de los casos. El desgaste menor de la cavidad (pérdida dimensional de 0.02–0.1 mm) puede corregirse soldando y volviendo a mecanizar la zona afectada mediante soldadura TIG con varilla del mismo acero, seguida de endurecimiento y un nuevo pulido. El desgaste severo requiere electroerosión por penetración para retirar la superficie desgastada, soldadura para reponer material y un mecanizado completo. Evaluamos la viabilidad de la reparación según el espesor restante de la pared de acero; las cavidades con menos de 8–10 mm de pared en el punto de reparación suelen sustituirse en lugar de repararse.
Resumen
Los diez factores que afectan a la calidad —materia prima, acero, refrigeración, compuerta, canales, expulsión, superficie de partición, parámetros, estado de máquina y mantenimiento— forman un sistema interconectado. En nuestra fábrica tratamos los problemas como problemas de sistema: no atribuimos la causa a un solo factor hasta auditar los diez e identificar sistemáticamente causas principales y contribuyentes.
Para mejorar la calidad del molde de inyección, recomendamos comenzar por los tres factores de mayor impacto: control de calidad de las materias primas entrantes, auditoría de uniformidad térmica del sistema de refrigeración y documentación y seguimiento de los parámetros. Según nuestra experiencia, explican conjuntamente el 55–65% de la variación. Corríjalos y después aborde los demás según su relevancia. Consulte nuestra guía completa del moldeo por inyección.
-
El diseño de la entrada es la configuración, ubicación y dimensiones del punto por el que el plástico fundido pasa del sistema de canales a la cavidad. El tipo elegido (lateral, puntual, túnel, punta caliente o válvula) afecta considerablemente al aspecto, la precisión dimensional y la facilidad de retirada. ↩
-
Una línea de soldadura se forma cuando dos frentes separados de plástico fundido se encuentran y fusionan durante el llenado. Es estructuralmente más débil que el material circundante (normalmente un 10–30% menos de resistencia a tracción) y puede verse en la superficie, especialmente con resinas pigmentadas o reforzadas con vidrio. ↩
-
Un sistema de canal caliente es un conjunto calefactado de colector y boquillas instalado en el molde que mantiene fundido el plástico de los canales durante todo el ciclo, eliminando los residuos sólidos de los sistemas fríos. Mejora la eficiencia del material y el ciclo, pero exige mayor inversión y un control preciso de temperatura. ↩
