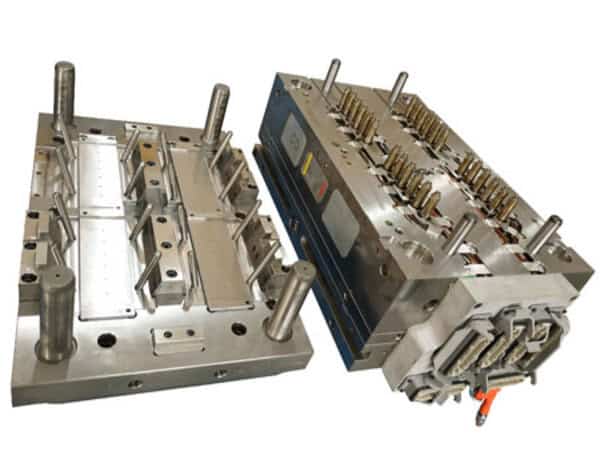

In der Tat können Spritzgießwerkzeuge in der Praxis sowohl Heiß- als auch Kaltkanäle verwenden, obwohl es nur sehr wenige Fälle gibt, in denen diese Lösung angewandt wird, und es hauptsächlich von dem jeweiligen Projekt und den Produktionszielen abhängt. Das Konzept des Hybridwerkzeugs, bei dem sowohl Heiß- als auch Kaltkanalsysteme eingesetzt werden, beruht auf der Erkenntnis, dass diese beiden Systeme Stärken haben, die in der Praxis genutzt werden können, ohne dass sich aus ihrer Anwendung Schwächen ergeben. Dieser Ansatz, die beiden Simulationstechniken miteinander zu verbinden, hat das Potenzial, die Effizienz des Formgebungsprozesses zu erhöhen, den Ausschuss zu reduzieren und letztendlich die Qualität der hergestellten Teile zu verbessern.

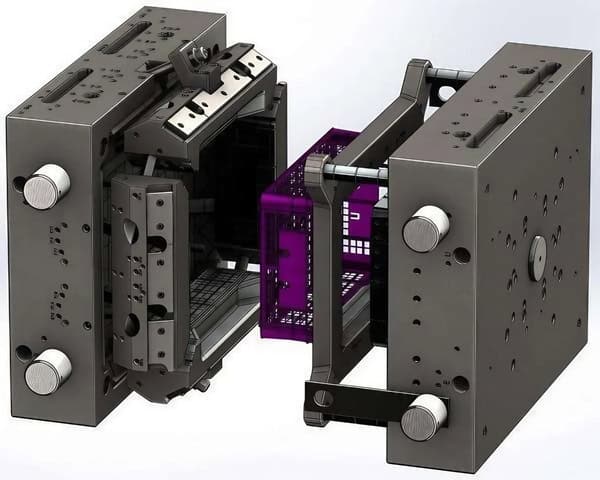

Das Kunststoffspritzgießen ist ein wichtiges Formverfahren zur Herstellung unterschiedlichster Kunststoffprodukte. Gießtechnologien tragen dazu bei, die Effizienz von Spritzgießwerkzeugen und die Qualität der Endprodukte zu verbessern. Bei Spritzgießsystemen unterscheidet man üblicherweise Heißkanal- und Kaltkanalsysteme, durch die der Kunststoff fließt. Das Heißkanalsystem hält die Kunststoffschmelze auf der richtigen Temperatur und damit fließfähig, während das Kaltkanalsystem den Kunststoffstrom abbremst beziehungsweise abkühlt, sodass er erstarrt. Dieser Artikel erläutert die Eigenschaften beider Systeme sowie Machbarkeit und mögliche Vorteile ihres gleichzeitigen Einsatzes in Spritzgießwerkzeugen.

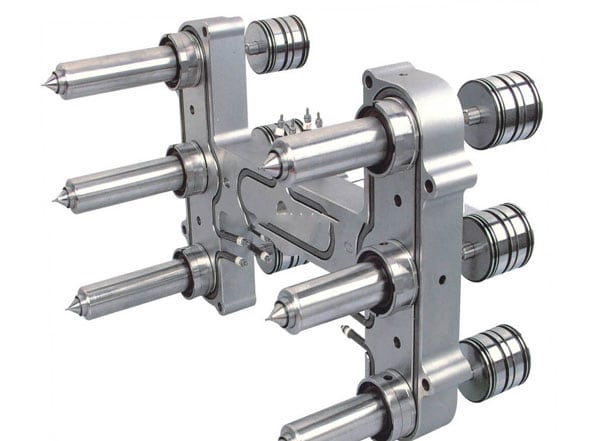

Was ist ein Heißkanalsystem?
Ein Heißkanalsystem hält den Kunststoff während des Spritzgießens in geschmolzenem Zustand, wodurch der Ausschuss minimiert und die Zykluszeiten verbessert werden. Diese Systeme werden häufig in der Automobil-, Konsumgüter- und Medizintechnik eingesetzt und tragen zur Senkung der Materialkosten und Verbesserung der Teilekonsistenz bei.Grundprinzipien von Heißkanälen

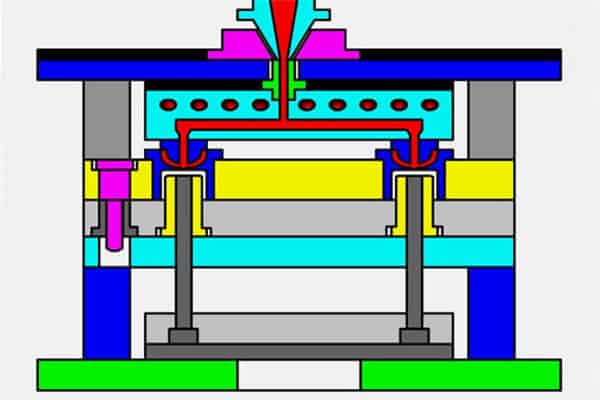

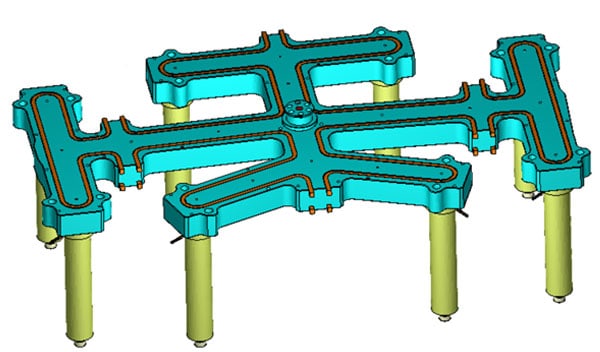

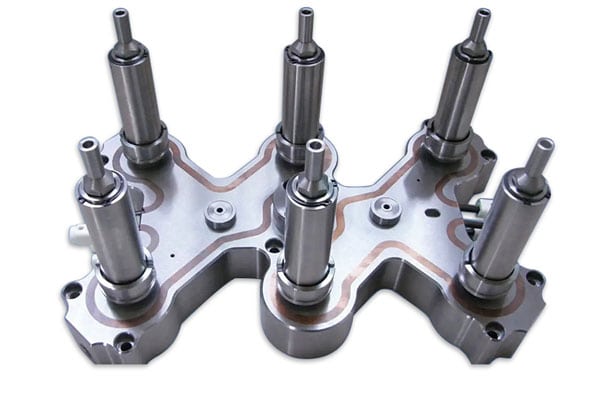

Ein Heißkanalsystem ist eine Technologie für Spritzgießwerkzeuge, die die Kunststoffschmelze mit Hilfe von Heizelementen im Fluss hält. Die Hauptbestandteile dieses Systems sind Heißdüsen, Heizrohre und Temperaturregler. Die Funktionsweise eines Heißkanalsystems besteht darin, dass Heizelemente verwendet werden, um die Kunststoffschmelze auf einer konstanten Temperatur zu halten, damit sie nicht abkühlt und in der Form erstarrt.
Heißkanalschablonen bestehen in der Regel aus metallischen Werkstoffen mit internen Heizrohren oder -platten. Diese Schablonen werden durch elektrische Heizung auf eine bestimmte Temperatur erhitzt. Heißkanalventile steuern den Kunststofffluss und öffnen und schließen sich auf der Grundlage von Signalen aus dem Heizsystem. Temperatursensoren liefern Echtzeit-Temperaturdaten des Heißkanals an das Regelsystem, indem sie die Temperatur im Inneren des Kanals messen. Heizkissen übertragen die Wärmeenergie auf die Heißkanalvorlage, indem sie diese berühren und so die Fließfähigkeit des geschmolzenen Kunststoffs sicherstellen.
Heißkanalwerkzeuge eignen sich für die Herstellung von kleinen oder komplex strukturierten Spritzgussprodukten wie Handyhüllen, Stifthüllen usw. und verbessern effektiv die Qualität der Kunststofffüllung und des Endprodukts.

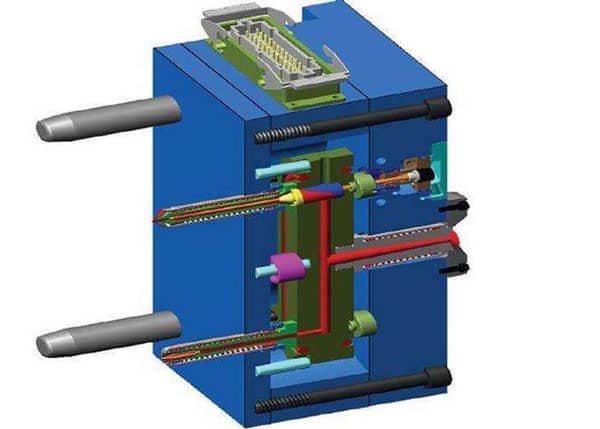

Vorteile von Heißkanälen
1. Weniger Materialabfall: Heißkanalsysteme verringern gegenüber Kaltkanalsystemen die Abkühlung und Erstarrung des Kunststoffs im Verteiler und reduzieren dadurch den Materialabfall.
Höhere Produktionseffizienz: Wie bereits erwähnt, können Heißkanalsysteme die Produktionseffizienz deutlich erhöhen, da zahlreiche durch Materialabfall verursachte Probleme entfallen.
Verbesserte Produktqualität: Heißkanalsysteme ermöglichen zudem eine präzise Führung des Kunststoffstroms und erzeugen dadurch hochwertigere, gleichmäßigere Produkte.
Kürzerer Formzyklus: Heißkanalsysteme können die Schmelze nachheizen und die gesamte Spritzgießzykluszeit verkürzen, da nicht auf das Abkühlen des Kunststoffs im Verteiler gewartet werden muss.
Nachteile von Heißkanälen
Höhere Kosten: Die mittelfristigen Kosten von Heißkanalsystemen und ihren Komponenten, insbesondere Heizelementen und Temperaturregelgeräten, sind im Vergleich zu Kaltkanalsystemen relativ hoch.
Aufwendige Wartung: Heißkanalsysteme müssen regelmäßig gewartet werden. Da dafür spezialisiertes Fachwissen erforderlich ist, kann die Wartung teuer sein.
Komplexe Konstruktion: Die Optimierung von Heißkanalsystemen hinsichtlich Wärmeausdehnung und Wärmeverlusten macht ihre Konstruktion anspruchsvoll.

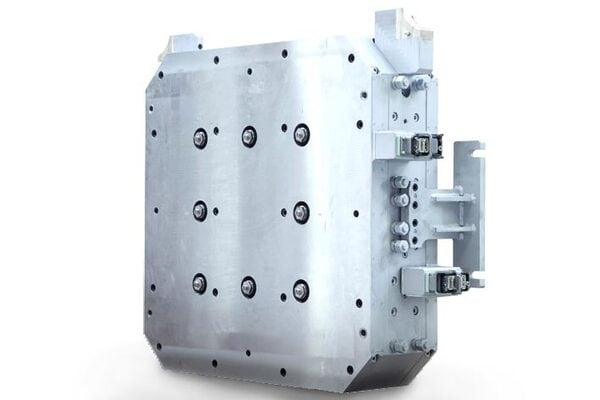

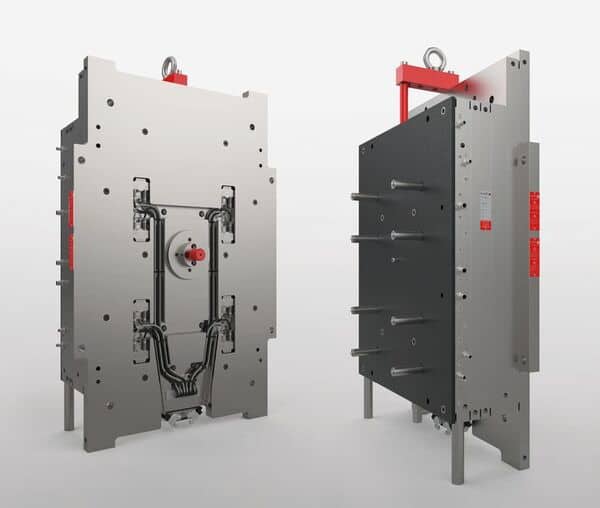

Was ist das Kaltkanalsystem?
Kaltkanalsysteme sind einfacher und kostengünstiger als Heißkanalsysteme, da sie keine Temperaturregelung erfordern. Sie führen jedoch zu einem höheren Materialabfall, da der überschüssige Kunststoff nach jedem Zyklus entsorgt werden muss. Kaltkanäle werden häufig bei kleineren oder weniger komplexen Werkzeugen eingesetzt, bei denen die Kosteneffizienz im Vordergrund steht. Die Hauptnachteile sind der Materialabfall und die längeren Zykluszeiten.Grundprinzipien der Kaltlauftechnik

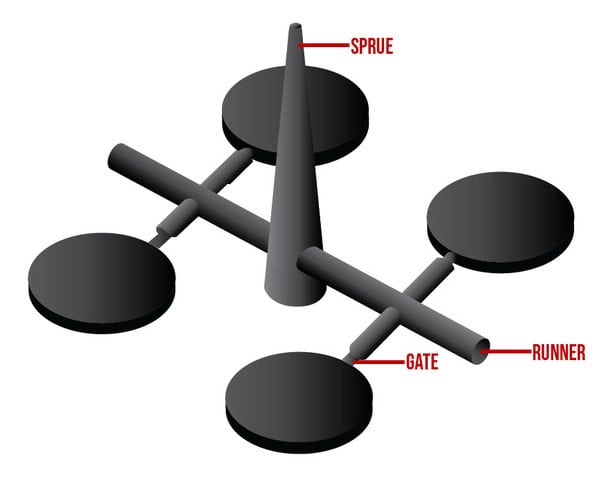

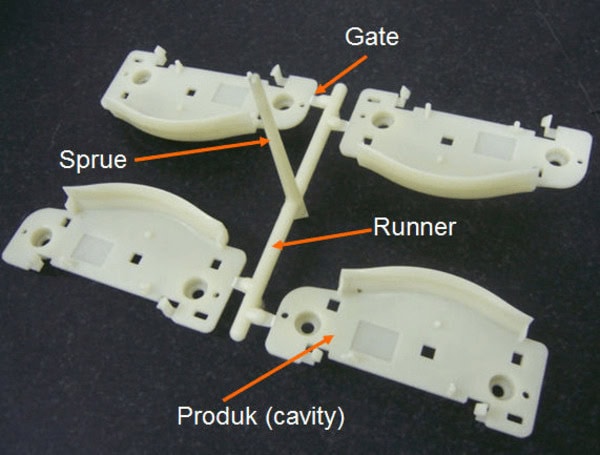

Ein Kaltkanalsystem ist eine Technologie für Spritzgießwerkzeuge, die das Fließen und Erstarren des Kunststoffs durch Kühlung steuert. Es besteht aus Kanälen, Kühlrohren und dem Formkörper. Das Funktionsprinzip eines Kaltkanalsystems besteht darin, den Kunststoff im Kühlsystem des Formkörpers schnell abzukühlen und zu verfestigen, um die gewünschte Form des Produkts zu erreichen.
Die Spritzgießmaschine spritzt den erhitzten, komprimierten Kunststoff in die Form, wo er entsprechend den vorgegebenen Bahnen und Formen fließt und nach dem Abkühlen zu den fertigen Produkten erstarrt. Kaltkanalwerkzeuge werden in zwei Arten unterteilt: reine Kühlwerkzeuge und Hybridwerkzeuge. Bei reinen Kühlwerkzeugen wird die eingespritzte Schmelze zur Erstarrung direkt in Kühlkanäle geleitet, während bei Hybridwerkzeugen die erwärmte Schmelze aus dem Heißkanal mit der abgekühlten Schmelze aus dem Kaltkanal gemischt wird, um eine den Produktanforderungen entsprechende Genauigkeit und Ästhetik zu erreichen. Kaltkanäle eignen sich für die Herstellung größerer oder einfacher strukturierter Produkte, wie z. B. große Wassertanks, große Bauteile usw.
Vorteile von Kaltkanälen
Niedrigere Kosten: Kaltkanalsysteme haben geringere Anfangskosten und eignen sich daher gut für kleine und mittlere Unternehmen.
Einfache Konstruktion: Kaltkanalsysteme sind einfacher aufgebaut und benötigen keine aufwendige Temperaturregelung.
Einfache Wartung: Kaltkanalsysteme lassen sich leichter reparieren, wodurch die Reparaturkosten sinken.
Nachteile von Kaltläufern

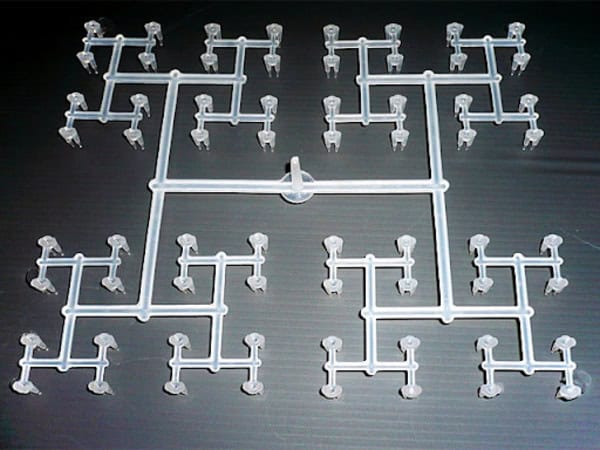

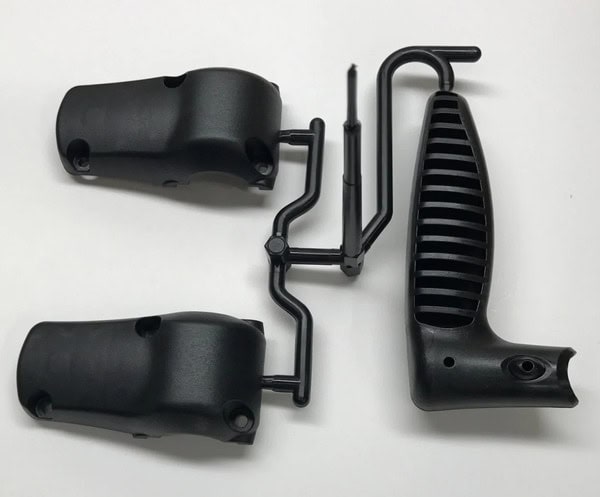

Hoher Materialabfall: In Kaltkanalsystemen kühlt der Kunststoff im Verteiler ab und erstarrt, sodass dieser Kunststoff als Abfall anfällt.
Geringe Produktionseffizienz: Kaltkanalsysteme benötigen mehr Zeit für die Teilefertigung, da der Kunststoff im Verteiler abkühlen muss.
Schwankende Produktqualität: Kaltkanalsysteme können uneinheitliche Teile erzeugen, weil der Kunststoff im Verteiler nicht gleichmäßig fließt.
Was ist die Kombination von Heißkanal und Kaltkanal?
Durch die Kombination von Heiß- und Kaltkanälen können Hersteller von der Präzision und dem geringeren Ausschuss von Heißkanälen profitieren, während sie gleichzeitig die Kosteneffizienz und Einfachheit von Kaltkanälen beibehalten. Dieses Hybridsystem erhöht die Produktionsgeschwindigkeit und senkt die Materialkosten, insbesondere bei Mehrkavitätenwerkzeugen. Es wird häufig in Branchen wie der Automobil-, Elektronik- und Medizintechnik eingesetzt.Grundprinzipien der Kombination
Relevant für die Betrachtung von Heißkanälen mit Kaltseiten in Spritzgießformen ist eine wunderbare technologische Innovation, die viel Potenzial und Perspektiven in sich birgt. Um das beste Ergebnis zu ermöglichen, begünstigt sie eine verbesserte Produktionskapazität, eine verbesserte Produktqualität sowie weniger Ausschuss und zusätzliche Produktionskosten. Es gibt einige Einschränkungen bei Design und Umsetzung, einschließlich der Komplexität des Designs und des hohen Wartungsbedarfs, aber da immer mehr Erfahrungen und sich entwickelnde Technologien darauf angewendet werden, könnten ihre Anwendungsbereiche in Zukunft erheblich erweitert werden. Aus diesem Grund wird erwartet, dass die Spritzgießformtechnologie in Zukunft zu einer intelligenten und nachhaltigen Spritzgießforminnovation und -entwicklung fortschreitet, um ihr Wachstum zu fördern und zukünftige technologische Fortschritte im Fertigungssektor zu ermöglichen.
Vorteile der Kombination
Weniger Materialabfall: Wird das Heißkanalsystem unmittelbar für die Hauptverteilerbereiche eingesetzt, lassen sich Abkühlung und Erstarrung des Kunststoffs im Verteiler minimieren und die Abfallziele erreichen.
Höhere Produktionseffizienz: Die Kombination von Heiß- und Kaltkanälen trägt außerdem zur Verkürzung der Formzykluszeit und damit zu höherer Produktivität bei.
Optimierte Produktqualität: Das Heißkanalsystem hält den Kunststoffstrom gleichmäßig, während das Kaltkanalsystem eine kontrollierte Erstarrung gewährleistet; gemeinsam verbessern sie die Qualität des Endprodukts.
Ausgewogene Kosten: Der kombinierte Einsatz von Heiß- und Kaltkanälen kann einerseits die Kosten eines reinen Heißkanalsystems senken und andererseits die hohe Abfallmenge eines reinen Kaltkanalsystems vermeiden.
Herausforderungen der Kombination
Höhere Konstruktionskomplexität: Die gemeinsame Verwendung von Heiß- und Kaltkanälen macht die Werkzeugkonstruktion komplexer, da Wärmeleitung und Kühlwirkungen berücksichtigt werden müssen.
Hoher Wartungsaufwand: Der Einsatz beider Systeme erschwert die Wartung und erfordert Fachkräfte, die das Gesamtsystem instand halten können.
Schwierige Kostenkontrolle: Die Investition in beide Systeme kann beträchtliche Einsparungen ermöglichen, doch ihre Einführung und Konstruktion verursachen hohe Kosten.
Was sind die konkreten Anwendungsfälle?
Spritzgießwerkzeuge, die sowohl Heiß- als auch Kaltkanäle verwenden, sind vielseitig einsetzbar und bieten eine präzise Steuerung von Temperatur und Materialfluss. Das Heißkanalsystem sorgt für optimale Schmelzbedingungen, während das Kaltkanalsystem eine stabile Kühlung gewährleistet. Zu den gängigen Anwendungen gehören Automobilteile, Konsumgüter und medizinische Geräte. Zu den Vorteilen gehören geringerer Ausschuss, kürzere Zykluszeiten und eine gleichmäßigere Teilequalität.Fall 1: Herstellung von Automobilteilen

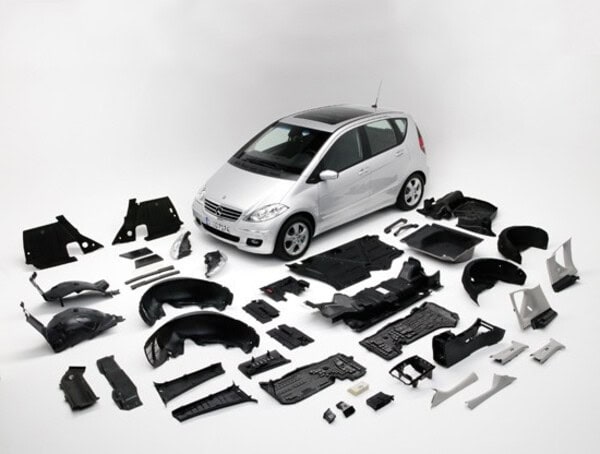

Bei der Herstellung von Automobilteilen kann die Kombination von Heiß- und Kaltkanaltechnik die Produktionseffizienz und Produktqualität erheblich verbessern. Wenn ein bestimmter Automobilhersteller die Schmelze für die Herstellung von Hauptkanalteilen mit dem Heißkanalsystem kontinuierlich extrudiert und die Schmelze für die Herstellung von Unterkanalteilen mit dem Kaltkanalsystem schnell erstarren lässt, trägt diese Technologie zu einer effizienten Produktion seiner Automobilteile und qualitativ hochwertigen Produkte bei.
Dieser Automobilhersteller berichtete, dass Heißkanal- und Kaltkanalsysteme im praktischen Spritzgießbetrieb nicht nur den Materialverbrauch senken, sondern auch große Vorteile bei der Verkürzung des Formzyklus bieten. So verringerte sich beispielsweise die Zykluszeit einer Komponente einer mechanischen Baugruppe von 50 Sekunden auf 30 Sekunden und die Ausschussquote von 10 % auf 2%. Dieses erfolgreiche Beispiel verdeutlicht eindrucksvoll, welche Möglichkeiten die vollständige Nutzung von Heiß- und Kaltkanälen bietet und welches Anwendungspotenzial sie besitzen.

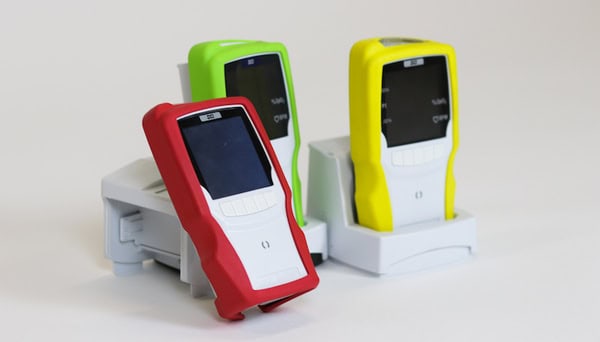

Fall 2: Produktion von Gehäusen für elektronische Produkte
Bei der Herstellung von Gehäusen für elektronische Produkte bedeutet der Einsatz von Heiß- und Kaltkanaltechnologien eine Verringerung der Abfallmenge und eine Steigerung der Produktionsleistung. Ein bestimmter Hersteller elektronischer Produkte nutzt diese Technologie zur Herstellung komplizierter Kunststoffgehäuse; das Heißkanalsystem ermöglicht eine gleichmäßige Verteilung des Kunststoffs; das Kaltkanalsystem hilft, die anschließende Verfestigung des Kunststoffs zu steuern und das Produkt gleichmäßiger und besser zu machen.
Der Hersteller fand durch die Analyse von realen Situationen heraus, dass der Einsatz von Heiß- und Kaltkanalsystemen die Produktion um 20% steigerte und den Ausschuss um 15% verringerte. Diese Methode trug auch dazu bei, die Produktstandardisierung zu erhöhen und gleichzeitig den Einsatz von Rohstoffen und die Produktionskosten zu minimieren.
Wie sehen die technischen Details des Entwurfs und der Umsetzung aus?
Heißkanäle sorgen für konstante Temperaturen, um den Ausschuss und die Zykluszeiten zu reduzieren, während Kaltkanäle einfacher und kostengünstiger sind, aber zu einem höheren Materialabfall führen können. Heißkanalsysteme werden aufgrund ihrer Effizienz für die Großserienproduktion bevorzugt, während Kaltkanalsysteme für kleinere Auflagen oder einfachere Konstruktionen kostengünstiger sein können.Überlegungen zur Gestaltung
Bei der Konstruktion von Spritzgießwerkzeugen, die Heiß- und Kaltkanalsysteme kombinieren, müssen mehrere Schlüsselfaktoren berücksichtigt werden:
Wärmemanagement: Heißkanalsysteme müssen eine stabile Temperatur halten, damit die Kunststoffschmelze fließfähig bleibt. Dafür sind effiziente Heizelemente und Temperaturregelsysteme erforderlich.
Kühleffizienz: In Kaltkanalsystemen muss die aus dem Werkzeug ausgestoßene Kunststoffschmelze rasch abkühlen und erstarren; daher sind Kühlkanäle und Werkzeugkühlung zu optimieren.
Fließgleichgewicht: Das Verhältnis des Kunststoffstroms durch Heiß- und Kaltkanalsystem muss sorgfältig gesteuert werden, um Qualitäts- und Strukturfehler am Produkt weitgehend zu vermeiden.
Materialverträglichkeit: Die für Heiß- und Kaltkanalsysteme gewählten Kunststoffe müssen kompatibel sein, damit Fließverhalten und Erstarrung bei unterschiedlichen Temperaturen beherrscht werden.
Schritte zur Umsetzung
Anforderungsanalyse: Produktions- und Produktkonstruktionsanforderungen bestimmen und bewerten, ob ein kombiniertes System aus Heiß- und Kaltkanal in der Produktion eingesetzt werden kann.
Werkzeugkonstruktion: Aufbauend auf den Ergebnissen der Anforderungsanalyse wird das Werkzeug ausgelegt, insbesondere die Verbindungsstellen zwischen Heiß- und Kaltkanal.
Auslegung der Heiz- und Kühlsysteme: Zuverlässige Heiz- und Temperaturregelsysteme für das Material sowie geeignete Rohrkühlungen und effiziente Werkzeugkühlkreisläufe entwickeln.
Mustertest: Werkzeugmuster herstellen und Heiß- und Kaltkanalsysteme sowie die Qualität des Endprodukts prüfen.
Optimierung: Nach den Tests die Parameter von Heiß- und Kaltkanalsystem praktisch feinabstimmen, um die beste Gesamteffizienz zu erzielen.
Serienproduktion: Nach Optimierung der Regelparameter in die Serienfertigung übergehen und durch laufende Prüfungen die festgelegten Produktionsraten und Qualitätsziele sicherstellen.
Was sind die technologischen Entwicklungen und Zukunftsaussichten?
Heißkanäle halten die Kunststoffschmelze auf optimaler Temperatur, verringern den Abfall und verbessern die Zykluszeiten beim Spritzgießen. Kaltkanäle hingegen sind einfacher und kostengünstiger, können aber zu mehr Materialabfall führen. Beide Systeme bieten je nach Anwendung einzigartige Vorteile, wobei sich Heißkanäle für die Produktion hoher Stückzahlen und Kaltkanäle für einfachere, kostengünstige Anforderungen eignen.Es zeichnet sich ab, dass die Weiterentwicklung der Spritzgießtechnik dazu führen wird, dass sowohl die Heiß- als auch die Kaltkanaltechnik in verschiedenen Bereichen an Bedeutung gewinnen wird. Zu den zukünftigen Entwicklungstrends gehören:
Intelligente Konstruktion: Die Auslegung von Heiß- und Kaltkanälen automatisieren, um Zusammenarbeit, Präzision und Effizienz der Konstruktion zu verbessern. CAD-Software und CFD-Simulationen können beispielsweise eingesetzt werden, um Werkzeugstrukturen exakt zu bestimmen und das optimale Heiß- und Kaltkanalsystem auszuwählen.
Einsatz neuer Werkstoffe: Mit dem Aufkommen neuer Formkunststoffe werden Heiß- und Kaltkanaltechnik weiterentwickelt, um Produktionsablauf und Qualität der Endprodukte zu verbessern. Hoch wärmeleitfähige Kunststoffe können beispielsweise die Kühlwirkung von Kaltkanalsystemen erhöhen und dadurch die Formzyklen verkürzen.
Umweltfreundliche Fertigung: Heiß- und Kaltkanäle lassen sich so in den Fertigungsprozess integrieren, dass Optik verbessert, Materialabfall reduziert und Zeit sowie Energie eingespart werden. Künftig dürften weitere Unternehmen diese Technik einsetzen, um ihre Umweltbilanz zu verbessern, Produktionskosten zu senken und eine nachhaltige Entwicklung zu fördern.
Ganzheitliche Optimierung: Die Integration von Heiß- und Kaltkanaltechnik zielt nicht nur auf einzelne Produkte, sondern auf die gesamte Produktion. Ein automatisches Regelsystem, das beide Systeme kontinuierlich überwacht und effizient steuert, kann beispielsweise sowohl die Produktionseffizienz als auch die Qualität der Endprodukte erhöhen.
Schlussfolgerung
Die Betrachtung von Heißkanälen mit Kaltseiten in Spritzgießformen betrifft eine bemerkenswerte technologische Innovation mit großem Potenzial und guten Perspektiven. Sie begünstigt optimale Ergebnisse durch höhere Produktionskapazität, bessere Produktqualität sowie weniger Ausschuss und zusätzliche Produktionskosten. Konstruktion und Umsetzung unterliegen gewissen Einschränkungen, darunter eine komplexe Auslegung und ein hoher Wartungsbedarf. Mit zunehmender Erfahrung und technologischer Weiterentwicklung dürften sich die Anwendungsgebiete künftig jedoch stark erweitern. Daher wird erwartet, dass sich die Spritzgießwerkzeugtechnik in Richtung intelligenter und nachhaltiger Innovationen und Entwicklungen weiterentwickelt, um ihr Wachstum zu fördern und den künftigen technologischen Fortschritt im Fertigungssektor zu ermöglichen.
Diese Diskussion zeigt, dass die Nachfrage und die Heiß- und Kaltkanaltechnologie in einem System nicht nur eine echte Option ist, sondern auch bestimmte Merkmale bei der Herstellung verschiedener Teile aufweist. Wenn es um Automobilteile oder speziell um Gehäuse von Elektronikprodukten geht, hat der Einsatz von Heiß- und Kaltkanälen eine bemerkenswerte Anwendung gezeigt, um die Fertigungseffizienz zu erhöhen, den Materialverbrauch zu minimieren und die Produktqualität zu verbessern. In naher Zukunft, wenn die Technologien wachsen und der Trend sich fortsetzt, wird diese einzigartige Technologie der Spritzgießindustrie weitere Möglichkeiten und Herausforderungen bieten.
Die Spritzgießwerkzeugbranche steht künftig vor zahlreichen Chancen und Herausforderungen. Die Weiterentwicklung intelligenter Fertigungstechnologien führt in eine Ära der Smart Factory. Künstliche Intelligenz, Big-Data-Analysen und IoT-Technologien ermöglichen die intelligente Überwachung und laufende Optimierung der Spritzgießwerkzeugproduktion, sodass effizienter produziert wird und hochwertigere Produkte entstehen.
Zusammenfassend ist der kombinierte Einsatz von Heiß- und Kaltkanälen in Spritzgießwerkzeugen eine technologisch anspruchsvolle Lösung mit hohem theoretischem und praktischem Wert. Sie erleichtert Planung und Konstruktion, verbessert Fließregelung, Produktionsleistung und Produktqualität, steigert die Materialausnutzung und senkt die Produktionskosten. Mit dem technischen Fortschritt und wachsender Anwendungserfahrung dürfte diese Technik weitere Einsatzmöglichkeiten in der Spritzgießwerkzeugbranche erschließen und Innovationen auch in anderen Fertigungsbranchen vorantreiben.
