En effet, les moules à injection peuvent utiliser simultanément des canaux chauds et des canaux froids, bien que cette solution soit rarement appliquée et qu’elle dépende principalement du projet et des objectifs de production. Ce concept de moule hybride, qui consiste à utiliser à la fois des canaux chauds et des canaux froids, est le fruit d’une prise de conscience du fait que ces deux systèmes présentent des atouts qui peuvent être mis en pratique sans entraîner les faiblesses qui découlent de leur application. Cette approche d’interconnexion des deux techniques de simulation a le potentiel d’augmenter l’efficacité du processus de moulage tout en réduisant les déchets et, en fin de compte, d’améliorer la qualité des pièces fabriquées.
Plastiques moulage par injection est un procédé de moulage essentiel à la fabrication de divers produits plastiques. Les technologies de moulage améliorent l’efficacité des moules d’injection et la qualité du produit final. Dans les systèmes d’injection, on distingue généralement les canaux chauds et les canaux froids par lesquels s’écoule le plastique. Le système à canaux chauds maintient le plastique fondu à la bonne température pour qu’il continue de circuler, tandis que le système à canaux froids ralentit ou refroidit le flux afin qu’il se solidifie. Cet article examine les caractéristiques de ces deux systèmes ainsi que la faisabilité et les avantages potentiels de leur emploi simultané dans les moules d’injection.
Qu’est-ce qu’un système à canaux chauds ?
Un système à canaux chauds maintient le plastique à l’état fondu pendant le moulage par injection, minimisant ainsi les déchets et améliorant les temps de cycle. Couramment utilisés dans les secteurs de l’automobile, des biens de consommation et de la fabrication d’appareils médicaux, ces systèmes permettent de réduire les coûts des matériaux et d’améliorer l’homogénéité des pièces.Principes de base de la course à pied à chaud

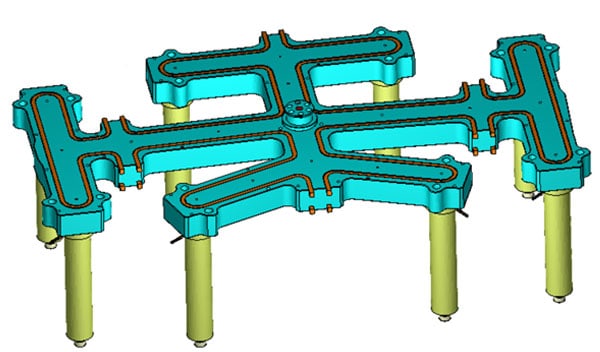

Un système à canaux chauds est une technologie destinée aux moules d’injection qui maintient le flux de matière plastique fondue à l’aide d’éléments chauffants. Les principaux éléments de ce système sont les buses chaudes, les tuyaux de chauffage et les régulateurs de température. Le fonctionnement d’un système à canaux chauds repose sur l’utilisation d’éléments chauffants qui maintiennent la matière plastique fondue à une température constante afin qu’elle ne se refroidisse pas et ne se solidifie pas à l’intérieur du moule.
Les gabarits de canaux chauds sont généralement constitués de matériaux métalliques dotés de tuyaux ou de plaques de chauffage internes. Ces gabarits sont portés à une température prédéterminée par chauffage électrique. Les vannes de canaux chauds contrôlent le flux de plastique, s’ouvrant et se fermant en fonction des signaux émis par le système de chauffage. Des capteurs de température fournissent au système de contrôle des données en temps réel sur la température de la chaîne de production en mesurant la température à l’intérieur de la chaîne. Les coussins chauffants transfèrent l’énergie thermique au gabarit du canal chaud en le touchant, ce qui garantit la fluidité du plastique fondu.
Les moules à canaux chauds conviennent à la production de produits moulés par injection de petite taille ou de structure complexe, tels que les étuis de téléphones portables, les boîtiers de stylos, etc., améliorant efficacement le remplissage du plastique et la qualité du produit fini.
Avantages de la course à chaud
1Déchets de matériaux réduits : Les systèmes à carotte chaude limitent le contact entre le canal et la matière fondue, et réduisent son refroidissement et sa solidification par rapport aux canaux froids.
Augmentation de l’efficacité de la production : Comme indiqué précédemment, les systèmes à canaux chauds peuvent fortement améliorer l’efficacité de production en évitant plusieurs défauts liés au gaspillage de matière.
Amélioration de la qualité des produits : Les systèmes à canaux chauds assurent aussi un écoulement précis du plastique, produisant ainsi des pièces de meilleure qualité et plus homogènes.
Cycle de moulage raccourci : En effet, les systèmes à canaux chauds peuvent réchauffer la matière et réduire le temps de cycle total du moulage par injection, car il n’est pas nécessaire d’attendre le refroidissement du plastique dans le canal.
Inconvénients de la course à pied à chaud
Coût plus élevé : À moyen terme, le coût des systèmes à canaux chauds et de leurs composants, notamment les éléments chauffants et régulateurs de température, est relativement supérieur à celui des canaux froids.
Entretien du complexe : Les systèmes à canaux chauds nécessitent un entretien périodique qui peut être coûteux, car seuls les fabricants disposent d’un accès spécialisé.
Conception complexe : L’optimisation des systèmes à canaux chauds, tant pour la dilatation thermique que pour les pertes de chaleur, rend la conception difficile.
Qu’est-ce que le système de la marche à froid ?

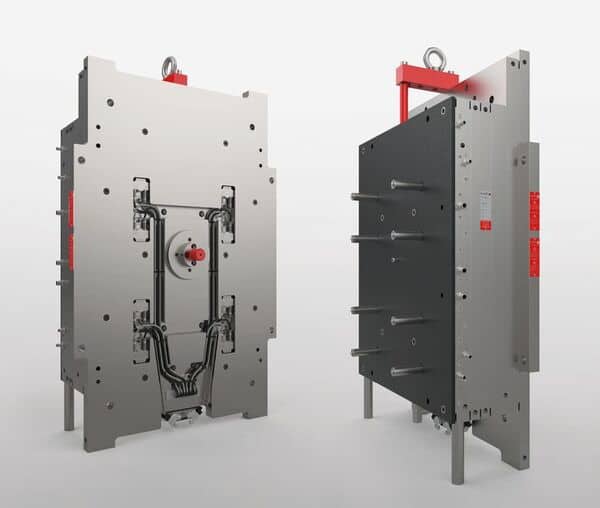

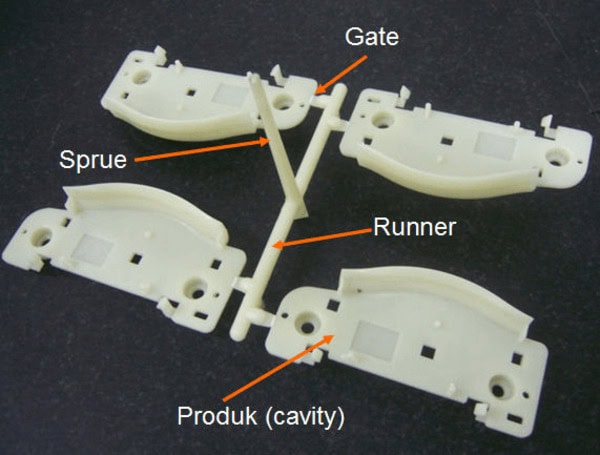

Les canaux froids sont plus simples et plus rentables que les systèmes à canaux chauds, car ils ne nécessitent pas de contrôle de la température. Toutefois, ils entraînent une perte de matière plus importante en raison de la nécessité de jeter l’excédent de plastique après chaque cycle. Les canaux froids sont largement utilisés dans les moules de faible volume ou moins complexes où la rentabilité est une priorité. Les principaux inconvénients sont le gaspillage de matériaux et des temps de cycle plus lents.Principes de base des coureurs à froid

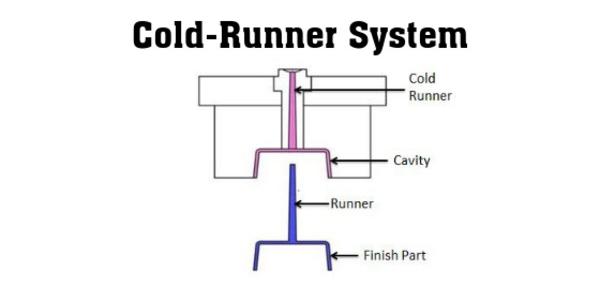

Un système de canaux froids est une technologie pour les moules d’injection qui contrôle l’écoulement et la solidification du plastique en le refroidissant. Il se compose de canaux, de tuyaux de refroidissement et du corps du moule. Le principe de fonctionnement d’un système de canaux froids est de refroidir et de solidifier rapidement le plastique dans le système de refroidissement du corps du moule afin d’obtenir la forme souhaitée du produit.
La machine à injection injecte du plastique chauffé et comprimé dans le moule, où il s’écoule selon des trajectoires et des formes prédéfinies, se solidifiant en produits finis après refroidissement. Les moules à canaux froids sont divisés en deux types : les moules à refroidissement exclusif et les moules hybrides. Les moules à refroidissement seul dirigent la matière fondue injectée directement dans les canaux de refroidissement pour la solidifier, tandis que les moules hybrides mélangent la matière fondue chauffée provenant de la canalisation chaude avec la matière fondue refroidie provenant de la canalisation froide afin d’obtenir une précision et une esthétique conformes aux exigences du produit. Les canaux froids conviennent à la production de produits de grande taille ou de structure plus simple, tels que les grands réservoirs d’eau, les grands composants, etc.
Avantages de la course à pied à froid
Coût inférieur : Les systèmes à canaux froids nécessitent un investissement initial moindre, ce qui convient aux petites et moyennes entreprises.
Conception simple : Les systèmes à canaux froids sont plus simples et ne nécessitent pas de régulation sophistiquée de la température.
Entretien facile : Les systèmes à canaux froids sont plus faciles à réparer et coûtent donc moins cher en maintenance.
Inconvénients de la course à pied à froid
Haute Déchets de matériaux : Dans les systèmes à canaux froids, le plastique refroidit et durcit dans le canal, ce qui signifie que cette matière est mise au rebut.
Faible efficacité de la production : Les systèmes à canaux froids allongent le temps de fabrication des pièces, car il faut attendre que le plastique refroidisse dans le canal.
Qualité instable des produits : Les systèmes à canaux froids peuvent produire des pièces différentes, car le plastique ne s’écoule pas uniformément dans le canal.
Quelle est la combinaison d’un canal chaud et d’un canal froid ?
La combinaison de canaux chauds et froids permet aux fabricants de bénéficier de la précision et de la réduction des déchets des canaux chauds, tout en conservant la rentabilité et la simplicité des canaux froids. Ce système hybride améliore la vitesse de production et réduit les coûts des matériaux, en particulier pour les moules à cavités multiples. Il est couramment utilisé dans des secteurs tels que l’automobile, l’électronique et les appareils médicaux.Principes de base de la combinaison
Les moules d’injection peuvent-ils utiliser des canaux chauds et des canaux froids | ZetarMold
Avantages de la combinaison
Réduction des déchets matériels : L’application directe du système à canaux chauds aux canaux principaux limite le refroidissement et la solidification du plastique dans le canal afin d’atteindre les objectifs de réduction des déchets.
Augmentation de l’efficacité de la production : L’intégration de canaux chauds et de canaux froids contribue également à réduire le temps de cycle de moulage des produits et à accroître la productivité.
Optimisation de la qualité des produits : Tandis que le système à canaux chauds maintient un écoulement uniforme du plastique, le système à canaux froids assure une solidification contrôlée de la matière afin d’améliorer la qualité du produit fini.
Équilibre des coûts : D’une part, combiner canaux chauds et froids peut réduire le coût du système chaud ; d’autre part, cette solution évite le taux élevé de déchets d’un système entièrement froid.
Les défis de la combinaison
Complexité accrue de la conception : l’utilisation simultanée de canaux chauds et de canaux froids complique quelque peu la conception du moule, car il faut tenir compte de la conductivité thermique et des effets du refroidissement.
Exigences de maintenance élevées : l’utilisation conjointe des deux systèmes complique la maintenance et nécessite l’intervention de professionnels capables de les entretenir.
Difficulté de maîtrise des coûts : investir dans les deux systèmes peut générer des économies considérables, mais leurs coûts de mise en œuvre et de conception sont élevés.
Quels sont les cas d’application réels ?
Les moules d’injection utilisant des canaux chauds et froids sont polyvalents et offrent un contrôle précis de la température et du flux de matière. Le système à canaux chauds maintient des conditions de fusion optimales, tandis que le système à canaux froids assure un refroidissement stable. Les applications courantes comprennent les pièces automobiles, les produits de consommation et les dispositifs médicaux. Les avantages sont notamment la réduction des déchets, l’amélioration du temps de cycle et une qualité plus constante des pièces.Cas 1 : Fabrication de pièces automobiles
Dans la fabrication de pièces automobiles, la combinaison des technologies des canaux chauds et des canaux froids peut améliorer de manière significative l’efficacité de la production et la qualité des produits. Utilisée par un certain constructeur automobile pour extruder en continu la matière fondue destinée à la formation des pièces principales par le système à canaux chauds et pour solidifier rapidement la matière fondue destinée à la formation des pièces secondaires par le système à canaux froids, cette technologie permet d’assurer une production efficace de ses pièces automobiles et des produits de haute qualité.
Ce fabricant automobile a indiqué que, dans les opérations pratiques de moulage par injection, les systèmes à canaux chauds et froids offrent, outre la réduction de la consommation de matière, d’importants avantages pour raccourcir le cycle. Par exemple, le temps de cycle d’un composant d’un assemblage mécanique est passé de 50 à 30 secondes, et le taux de déchets de 10 % à 2%. Cet exemple réussi illustre clairement les possibilités d’exploiter pleinement les avantages des canaux chauds et froids ainsi que leur potentiel d’application.
Cas 2 : Production de boîtiers pour produits électroniques
En ce qui concerne la production de boîtiers pour produits électroniques, l’application des technologies des canaux chauds et des canaux froids permet de réduire la quantité de déchets produits et d’augmenter le rendement de la production. Un fabricant de produits électroniques utilise cette technologie pour créer des boîtiers en plastique complexes ; le système à canaux chauds permet une distribution égale du plastique ; le système à canaux froids aide à contrôler la solidification ultérieure du plastique et à rendre le produit plus cohérent et de meilleure qualité.
L’analyse de situations réelles a permis au fabricant de constater que l’utilisation de systèmes de canaux chauds et de canaux froids a permis d’augmenter la production de 20% et de réduire les niveaux de gaspillage de 15%. Cette méthode a également permis d’accroître la standardisation des produits tout en minimisant l’utilisation des matières premières et les coûts de production.
Quels sont les détails techniques de la conception et de la mise en œuvre ?
Les canaux chauds maintiennent des températures constantes afin de réduire les déchets et les temps de cycle, tandis que les canaux froids sont plus simples et moins coûteux, mais peuvent entraîner des déchets de matériaux plus importants. Les systèmes à canaux chauds sont préférés pour la production de gros volumes en raison de leur efficacité, tandis que les canaux froids peuvent être plus rentables pour les petites séries ou les conceptions plus simples.Considérations relatives à la conception
Lors de la conception de moules d’injection combinant des systèmes à canaux chauds et à canaux froids, plusieurs facteurs clés doivent être pris en compte :
Gestion thermique : les systèmes à canaux chauds exigent une température stable pour préserver la fluidité du plastique fondu, ce qui nécessite des éléments chauffants et des systèmes de régulation thermique efficaces.
Efficacité du refroidissement : dans les systèmes à canaux froids, le plastique fondu éjecté du moule doit refroidir et se solidifier rapidement, ce qui impose d’optimiser les canaux de refroidissement et le refroidissement du moule.
Équilibrage du flux : la répartition du plastique entre les systèmes à canaux chauds et froids doit être soigneusement maîtrisée afin de réduire fortement les défauts de qualité et de structure des produits.
Compatibilité des matériaux : le choix d’un plastique compatible avec les systèmes à canaux chauds et froids garantit une bonne maîtrise de l’écoulement du plastique fondu et de sa solidification à différentes températures.
Étapes de la mise en œuvre
Analyse des exigences : déterminez les besoins de production et de conception du produit, puis évaluez si un système à deux plastiques combinant canaux chauds et canaux froids peut être utilisé en production.
Conception du moule : l’étape suivante consiste à exploiter les résultats de l’analyse des exigences pour concevoir le moule, notamment les points de raccordement entre les canaux chauds et froids.
Conception des systèmes de chauffage et de refroidissement : développez des systèmes fiables pour chauffer les matériaux et réguler leur température, des dispositifs adaptés au refroidissement des conduites ainsi que des circuits efficaces de refroidissement du moule.
Essais sur échantillons : préparez des échantillons moulés, puis testez les systèmes à canaux chauds et froids ainsi que la qualité du produit final.
Réglages d’optimisation : après avoir testé les systèmes à canaux chauds et froids, affinez concrètement les paramètres afin d’obtenir la meilleure efficacité globale.
Production en série : une fois les paramètres de contrôle optimisés, passez à la fabrication en série en effectuant des contrôles continus pour atteindre les objectifs de cadence et de qualité.
Quels sont les développements technologiques et les perspectives d’avenir ?
Les canaux chauds maintiennent le plastique fondu à des températures optimales, réduisant ainsi les déchets et améliorant les temps de cycle dans le moulage par injection. Les canaux froids, quant à eux, sont plus simples et plus rentables, mais peuvent entraîner davantage de déchets matériels. Les deux systèmes offrent des avantages uniques en fonction de l’application, les canaux chauds excellant dans la production de gros volumes et les canaux froids convenant à des besoins plus simples et peu coûteux.En effet, il semble que la poursuite du développement de la technologie du moulage par injection entraînera une augmentation de l’importance des canaux chauds et des canaux froids dans une série de domaines différents. Les tendances futures en matière de développement sont les suivantes
Conception intelligente : automatisez les particularités de conception des canaux chauds et froids afin d’améliorer la collaboration, la précision et l’efficacité de la conception. Par exemple, des outils tels que les logiciels de conception assistée par ordinateur (CAO) et la simulation de mécanique des fluides numérique (CFD) permettent de déterminer précisément la structure du moule et de choisir le meilleur système de canaux chauds et froids.
Application de nouveaux matériaux : à mesure que de nouveaux plastiques de moulage apparaissent, les technologies de canaux chauds et froids progresseront encore, au bénéfice des lignes de production et de la qualité des produits finis. Par exemple, les plastiques à forte conductivité thermique permettent d’améliorer l’efficacité du refroidissement des systèmes à canaux froids et donc de raccourcir les cycles de moulage.
Fabrication écologique : les canaux chauds et froids peuvent être intégrés au procédé de fabrication de différentes manières afin d’améliorer l’aspect des pièces et de réduire les pertes de matière, le temps et l’énergie consommés. À l’avenir, davantage d’entreprises adopteront probablement cette technologie pour améliorer leur bilan environnemental et diminuer leurs coûts de production dans une perspective de développement durable.
Optimisation globale : l’intégration des technologies de canaux chauds et froids vise non seulement à optimiser la fabrication de produits précis, mais aussi l’ensemble de la production. Par exemple, un système de commande automatisé qui surveille et régule en continu et plus efficacement le fonctionnement des canaux chauds et froids améliore à la fois l’efficacité de la production et la qualité des produits finis.
Conclusion
L’association de canaux chauds et de parties froides dans les moules d’injection constitue une remarquable innovation technologique offrant un potentiel et des perspectives considérables. En favorisant les meilleurs résultats, elle améliore la capacité de production et la qualité des produits, tout en réduisant les rebuts et les coûts de production supplémentaires. La conception et la mise en œuvre présentent certaines limites, notamment leur complexité et leurs besoins élevés en maintenance, mais leurs domaines d’application pourraient s’élargir fortement à mesure que l’expérience s’accumule et que les technologies progressent. C’est pourquoi la technologie des moules d’injection devrait évoluer à l’avenir vers des innovations intelligentes et durables, afin de poursuivre sa croissance et de permettre de nouvelles avancées technologiques dans le secteur manufacturier.
Cette discussion montre que la demande et la technologie des canaux chauds et des canaux froids dans un système unique ne sont pas seulement une option réelle, mais qu’elles présentent également certaines caractéristiques dans la production de diverses pièces. En ce qui concerne les pièces automobiles ou plus spécifiquement les boîtiers de produits électroniques, l’utilisation des canaux chauds et des canaux froids a démontré une application remarquable pour augmenter l’efficacité de la fabrication, minimiser la consommation de matériaux et améliorer la qualité du produit. Dans un avenir proche, au fur et à mesure que les technologies se développent et que les tendances évoluent, cette technologie unique continuera à offrir de nouvelles opportunités et de nouveaux défis à l’industrie du moulage par injection.
À l’avenir, l’industrie des moules d’injection sera confrontée à de nombreuses possibilités et difficultés. Le développement des technologies de fabrication intelligente ouvrira notamment l’ère de l’usine intelligente. L’intelligence artificielle, l’analyse des mégadonnées et les technologies de l’IoT permettront de surveiller intelligemment le procédé de fabrication des moules d’injection et d’en optimiser les réglages, afin d’accroître l’efficacité de la production et la qualité des produits.
En conclusion, l’utilisation conjointe de canaux chauds et froids dans un moule d’injection constitue une innovation technologique particulièrement prometteuse, dotée d’une grande valeur théorique et pratique. Elle facilite la planification et la conception, améliore la maîtrise des flux, les cadences et la qualité des produits, optimise l’utilisation des matières et réduit les coûts de production. Avec les progrès technologiques et l’expérience accumulée, cette technologie devrait répondre à de nouveaux besoins dans l’industrie des moules d’injection et stimuler également l’innovation dans d’autres secteurs manufacturiers.
