Welche Vorteile bieten Heißkanalsysteme beim Spritzgießen?

Einleitung:

Heißkanalsysteme spielen in der Welt des Spritzgießens eine zentrale Rolle und revolutionieren den Herstellungsprozess. Diese Systeme bieten erhebliche Vorteile gegenüber herkömmlichen Kaltkanalsystemen und sind daher für viele Branchen die erste Wahl. In diesem Artikel werden wir eine umfassende Definition und einen Überblick über Heißkanalsysteme geben und ihre Bedeutung im Bereich des Spritzgießens hervorheben.

Definition und Überblick über Heißkanalsysteme:

Heißkanalsysteme sind eine Spritzgusstechnologie, mit der sich geschmolzener Kunststoff in einer Form präzise steuern und verteilen lässt. Anders als Kaltkanalsysteme, deren Kanäle die Kunststoffschmelze von der Düse der Spritzgießmaschine zu den Kavitäten führen, halten Heißkanalsysteme im gesamten System eine konstante Temperatur aufrecht.

Ein Heißkanalsystem besteht in der Regel aus einem Verteiler, Düsen und einem Temperaturregelsystem. Der Verteiler ist für die Verteilung des geschmolzenen Kunststoffs auf die verschiedenen Formnester zuständig, während die Düsen den Kunststoff in die Form einbringen. Das Temperaturregelsystem sorgt dafür, dass der Kunststoff während des gesamten Prozesses die gewünschte Temperatur beibehält.

II. Vorteile von Heißkanalsystemen

A. Verbesserte Teilequalität und Designflexibilität

1. gleichmäßiger Schmelzfluss für hervorragende Teilequalität

Heißkanalsysteme gewährleisten während des gesamten Spritzgussprozesses einen gleichmäßigen und stabilen Schmelzefluss. Da Kaltkanäle entfallen, erreicht der geschmolzene Kunststoff die Formkavitäten ohne Unterbrechungen oder Schwankungen, was eine hervorragende Bauteilqualität ermöglicht. Durch den konstanten Schmelzefluss können Hersteller fehlerfreie Teile mit ausgezeichneter Oberflächenqualität, Maßhaltigkeit und struktureller Integrität fertigen.

2. gestalterische Freiheit und Innovation ohne Läuferzwang

Heißkanalsysteme bieten eine unvergleichliche Designflexibilität und ermöglichen komplizierte und komplexe Teilegeometrien. Im Gegensatz zu Kaltkanalwerkzeugen, bei denen die Angusskanäle die Designmöglichkeiten einschränken, gibt es bei Heißkanalsystemen keine solchen Beschränkungen. Konstrukteure können ihrer Kreativität freien Lauf lassen und innovative Designs entwickeln, ohne Kompromisse bei der Funktionalität eingehen zu müssen. Das Fehlen von Angusskanälen ermöglicht die Herstellung komplexer Formen, dünner Wände und komplizierter Merkmale und eröffnet neue Möglichkeiten für das Produktdesign.

B. Gesteigerte Effizienz und Kosteneinsparungen

1) Material- und Energieeinsparungen durch Eliminierung von Kaltkanälen

Bei Heißkanalsystemen sind keine Kanäle mehr erforderlich, was zu erheblichen Materialeinsparungen führt. Bei Kaltkanalsystemen wird überschüssiges Material in den Kanälen oft verschwendet oder muss nachgeschliffen werden. Heißkanalsysteme minimieren den Materialabfall, optimieren die Ressourcennutzung und senken die mit dem Materialverbrauch verbundenen Kosten. Darüber hinaus führt der Wegfall der Kanäle auch zu Energieeinsparungen, da das Material in den Kanälen nicht gekühlt oder wieder erwärmt werden muss.

2. kürzere Zykluszeiten für verbesserte Produktivität

Da die mit Kaltkanälen verbundene Abkühlzeit entfällt, verkürzt sich die Gesamtzykluszeit bei Heißkanalsystemen erheblich. Heißkanäle halten das Kunststoffmaterial auf einer kontrollierten Temperatur, so dass vor dem nächsten Spritzzyklus keine Kühlung erforderlich ist. Diese Verkürzung der Zykluszeit ermöglicht schnellere Produktionsraten und eine höhere Produktivität, wodurch der Ausstoß maximiert und die Vorlaufzeiten verkürzt werden.

3. die Senkung der Produktionskosten

Heißkanalsysteme senken die Kosten auf verschiedene Weise. Durch den Wegfall der Angüsse wird Material eingespart, wodurch die Materialkosten langfristig sinken. Kürzere Zykluszeiten erhöhen die Produktionseffizienz und ermöglichen es Herstellern, in einem vorgegebenen Zeitraum mehr Teile zu fertigen. Diese höhere Produktivität spart Arbeits-, Energie- und Gemeinkosten und macht Heißkanalwerkzeugsysteme langfristig zu einer wirtschaftlichen Lösung.

C. Prozesskontrolle und -optimierung

1. präzise Temperaturkontrolle und optimierte Gate-Frostung

Heißkanalsysteme bieten eine präzise Temperaturregelung in jeder Phase des Spritzgießprozesses. Die Temperatur kann im Heißkanalverteiler und in den Düsen präzise eingestellt werden, was eine gleichbleibende Schmelzequalität und eine genaue Füllung der Formkavitäten gewährleistet. Darüber hinaus ermöglichen Heißkanalsysteme ein optimiertes Einfrieren des Anschnitts, wodurch Anschnittreste verhindert und der Teileauswurf verbessert werden, was zu qualitativ hochwertigen Endprodukten führt.

2. ausgeglichener Schmelzfluss für gleichbleibende Qualität

Das Verteilersystem in Heißkanalsystemen spielt eine entscheidende Rolle bei der Erzielung eines ausgewogenen Schmelzeflusses zu allen Formkavitäten. Dieser ausgewogene Fluss stellt sicher, dass jedes Teil die gleiche Menge an geschmolzenem Kunststoff erhält, wodurch durch ungleichmäßige Füllung verursachte Schwankungen in der Teilequalität vermieden werden. Durch die Aufrechterhaltung eines gleichmäßigen Schmelzeflusses gewährleisten Heißkanalsysteme gleichbleibende Teileabmessungen, Oberflächengüte und mechanische Eigenschaften während des gesamten Produktionsprozesses.

3. die Rolle des Verteilersystems bei der Prozessoptimierung

Das Verteilersystem, eine Schlüsselkomponente von Heißkanalsystemen, ermöglicht eine effiziente Verteilung des geschmolzenen Kunststoffs an die einzelnen Düsen. Es hilft bei der Steuerung von Durchflussmenge, Druck und Temperatur und trägt so zur Prozessoptimierung bei. Die Konstruktion und das Layout des Verteilersystems werden auf die spezifischen Anforderungen des Werkzeugs zugeschnitten, um eine optimale Leistung zu gewährleisten und einen reibungslosen Produktionsablauf zu ermöglichen.

D. Designflexibilität und Innovation

1. komplexe Teilegeometrien ohne Einschränkungen Heißkanalsysteme ermöglichen die Herstellung komplexer Teilegeometrien, die mit Kaltkanalsystemen nur schwer oder gar nicht zu realisieren wären. Durch das Fehlen von Kanälen gibt es keine konstruktiven Einschränkungen, so dass komplizierte Formen, dünne Wände, Hinterschneidungen und andere komplexe Merkmale hergestellt werden können. Heißkanalsysteme ermöglichen es den Konstrukteuren, die Grenzen der Kreativität zu erweitern und innovative, optisch ansprechende und hochfunktionale Produkte zu entwickeln.

2. gleichzeitige Produktion mehrerer Kavitäten Heißkanalsysteme bieten den Vorteil, mehrere Teile in einem einzigen Gießzyklus zu produzieren. Die Möglichkeit, mehrere Kavitäten gleichzeitig zu füllen, erhöht die Produktionseffizienz und verkürzt die Zykluszeiten. Diese Funktion ist besonders bei der Herstellung von Großserien von Vorteil, da sie den Ausstoß maximiert und den Einsatz von Ressourcen optimiert.

3 Wettbewerbsvorteile für verschiedene Branchen Die Designflexibilität, die verbesserte Teilequalität, die gesteigerte Effizienz und die Kosteneinsparungen, die Heißkanalsysteme ermöglichen, bieten Herstellern in verschiedenen Branchen erhebliche Wettbewerbsvorteile. Ob in der Automobil-, Konsumgüter-, Medizintechnik- oder Elektronikbranche - Heißkanalsysteme ermöglichen es Unternehmen, hochwertige Produkte zu liefern, Produktionsprozesse zu optimieren und der Konkurrenz einen Schritt voraus zu sein.

Durch die Nutzung der Vorteile von Heißkanalsystemen können Hersteller eine überragende Teilequalität, Designfreiheit, Produktionseffizienz und Kosteneffizienz erreichen und sich so für den Erfolg in der dynamischen Welt des Spritzgießens positionieren.

III. Vergleich mit Kaltkanalsystemen

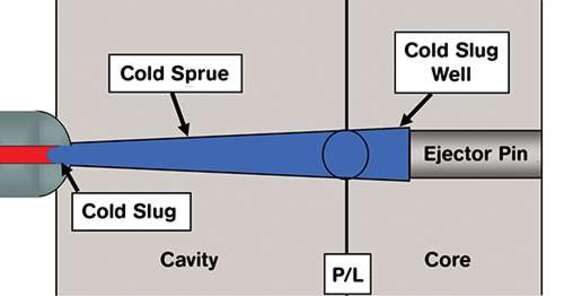

A. Kurze Erläuterung der Kaltkanalsysteme

Kaltkanalsysteme sind ein traditioneller Spritzgussansatz, bei dem Kanäle den geschmolzenen Kunststoff von der Düse der Spritzgießmaschine zu den Formkavitäten leiten. Diese Kanäle bleiben auf Umgebungstemperatur und werden nach dem Abkühlen und Erstarren des Kunststoffs üblicherweise als Abfall entsorgt. Kaltkanalwerkzeuge erfordern zusätzliche Verarbeitungsschritte wie das Abtrennen und Wiedervermahlen der Angüsse, was Materialabfall und Produktionskosten erhöhen kann.

B. Vorteile von Heißkanalsystemen gegenüber Kaltkanalsystemen

Heißkanalsysteme bieten gegenüber Kaltkanalsystemen mehrere Vorteile und sind daher bei vielen Spritzgussanwendungen die bevorzugte Wahl:

1. die Materialeffizienz: Heißkanalsysteme machen den Einsatz von Kaltkanälen überflüssig und reduzieren den Materialabfall. Bei Kaltkanalsystemen wird der Kunststoff in den Kanälen als Abfall entsorgt, was zu erheblichen Materialverlusten führt. Heißkanalsysteme hingegen sorgen für eine effiziente Materialausnutzung, indem sie den geschmolzenen Kunststoff ohne Angusskanäle direkt in die Formkavitäten befördern. Dies führt zu Materialeinsparungen und Kostensenkungen.

2) Kosteneinsparungen: Durch die Verringerung des Materialabfalls tragen Heißkanalsysteme zu Kosteneinsparungen im Hinblick auf den Rohstoffverbrauch bei. Darüber hinaus vereinfacht die Eliminierung von Kanälen den Produktionsprozess und reduziert den Bedarf an zusätzlicher Arbeit, Energie und Ausrüstung für die Kanaltrennung und das Nachschleifen. Dieser rationalisierte Prozess führt zu Kosteneffizienz und verbesserter Rentabilität.

3. verbesserte Teilequalität: Heißkanalsysteme bieten einen gleichmäßigen Schmelzfluss und eine konstante Temperaturregelung, was zu einer besseren Teilequalität führt. Bei Kaltkanalsystemen können Schwankungen im Fluss und in der Temperatur zu Defekten wie Fließlinien, kalten Stellen und Angussbläschen führen. Heißkanalsysteme beseitigen diese Probleme und produzieren hochwertige Teile mit hervorragender Oberflächengüte, Maßgenauigkeit und struktureller Integrität.

4) Designflexibilität: Heißkanalsysteme bieten im Vergleich zu Kaltkanalsystemen eine größere Designflexibilität. Da es keine Kanäle gibt, sind kompliziertere und komplexere Teilegeometrien möglich. Designer können innovative und optisch ansprechende Designs ohne die durch die Kanäle auferlegten Beschränkungen entwerfen, wodurch sich neue Möglichkeiten für die Produktentwicklung ergeben.

C. Warum Heißkanalsysteme die bevorzugte Wahl geworden sind

Heißkanalsysteme haben an Popularität gewonnen und sind aus mehreren Gründen die bevorzugte Wahl beim Spritzgießen:

1) Verbesserte Effizienz: Heißkanalsysteme optimieren die Produktionsprozesse, indem sie den Materialabfall reduzieren, die Zykluszeiten verkürzen und die Produktivität erhöhen. Der Wegfall von Kanälen und den damit verbundenen Kühlzeiten in Heißkanalsystemen ermöglicht schnellere Spritzzyklen, was zu höheren Produktionsraten und verbesserter Effizienz führt.

2. verbesserte Teilequalität und Ästhetik: Der gleichmäßige Schmelzfluss und die Temperaturregelung in Heißkanalsystemen tragen zu einer hervorragenden Teilequalität bei. Heißkanäle eliminieren Defekte und Inkonsistenzen, was zu Teilen mit hervorragender Oberflächengüte und Maßhaltigkeit führt. So können die Hersteller hochwertige Produkte liefern, die den Anforderungen der Kunden entsprechen.

3. die Kosteneffizienz: Die Anfangsinvestitionen in Heißkanalsysteme mögen zwar höher sein, aber die langfristige Kosteneffizienz ist offensichtlich. Materialeinsparungen, geringere Produktionskosten und eine verbesserte Effizienz führen zu erheblichen Kosteneinsparungen über den gesamten Lebenszyklus eines Projekts. Die verbesserte Teilequalität verringert auch den Bedarf an Nacharbeit oder Ausschuss, was ebenfalls zur Kosteneffizienz beiträgt.

4. gestalterische Freiheit: Heißkanalsysteme bieten Designern mehr Freiheit bei der Entwicklung komplexer und komplizierter Teile. Das Fehlen von Angusskanälen ermöglicht innovativere und ästhetisch ansprechendere Designs, was zu einer Differenzierung auf dem Markt und einer höheren Kundenzufriedenheit führt.

Zusammenfassend lässt sich sagen, dass Heißkanalsysteme im Hinblick auf Materialeffizienz, Kosteneinsparungen, Teilequalität und Designflexibilität eindeutige Vorteile gegenüber Kaltkanalsystemen bieten. Die verbesserte Effizienz, die überragende Teilequalität und die Kosteneffizienz haben Heißkanalsysteme zur bevorzugten Wahl bei modernen Spritzgießanwendungen gemacht. Der Einsatz von Heißkanalsystemen ermöglicht es Herstellern, ihre Prozesse zu optimieren, den Ausschuss zu reduzieren und qualitativ hochwertige Produkte zu liefern, die den Marktanforderungen entsprechen.

IV. Bewältigung von Herausforderungen und Überlegungen

A. Umgang mit allgemeinen Bedenken und Missverständnissen

Heißkanalsysteme bieten zwar zahlreiche Vorteile, können aber auch bestimmte Bedenken oder Missverständnisse hervorrufen, die ausgeräumt werden müssen:

1. Komplexität: Heißkanalsysteme gelten mitunter als komplex und schwierig zu bedienen. Technologische Fortschritte und verbesserte Systemkonstruktionen haben sie jedoch benutzerfreundlicher gemacht und ihre Integration in bestehende Spritzgussprozesse vereinfacht. Schulungen und Unterstützung durch Heißkanalhersteller können anfängliche Bedenken hinsichtlich der Komplexität ausräumen.
2. Kosten: Die Erstinvestition in Heißkanalsysteme kann im Vergleich zu Kaltkanalsystemen höher sein. Es ist jedoch von entscheidender Bedeutung, die langfristigen Kosteneinsparungen zu berücksichtigen, die durch geringeren Materialabfall, höhere Effizienz und verbesserte Teilequalität erzielt werden. Es sollte eine gründliche Kosten-Nutzen-Analyse durchgeführt werden, um die Rentabilität der Investition über die Lebensdauer des Systems zu bewerten.
3. Wartung und Reparaturen: Heißkanalsysteme müssen regelmäßig gewartet werden, um ihre optimale Leistung zu erhalten. Geeignete Wartungsverfahren und Routinekontrollen helfen jedoch, Probleme zu vermeiden und die Lebensdauer des Systems zu maximieren. Die Zusammenarbeit mit renommierten Heißkanalherstellern, die zeitnahen Support und Ersatzteile bereitstellen, löst Wartungsfragen effektiv.

B. Kostenerwägungen und Rentabilität der Investition

Wenn man die Einführung von Heißkanalsystemen in Erwägung zieht, ist es wichtig, die Kosten und die potenzielle Rentabilität der Investition zu bewerten:

1. Erstinvestition: Heißkanalsysteme sind in der Regel mit höheren Anschaffungskosten verbunden als Kaltkanalsysteme. Es ist jedoch entscheidend, die langfristigen Vorteile wie Materialeinsparungen, höhere Effizienz und verbesserte Teilequalität zu bewerten, die die Anfangsinvestition rechtfertigen können.
2. Materialeinsparungen: Heißkanalsysteme minimieren den Materialabfall durch den Wegfall von Kanälen, was im Laufe der Zeit zu erheblichen Kosteneinsparungen führt. Die Reduzierung des Materialverbrauchs trägt direkt zu einer verbesserten Rentabilität bei.
3. Gesteigerte Effizienz: Heißkanalsysteme reduzieren die Zykluszeiten, erhöhen die Produktionsraten und optimieren die Ressourcennutzung, was zu einer verbesserten betrieblichen Effizienz führt. Die verbesserte Produktivität und die verringerten Ausfallzeiten tragen zu Kosteneinsparungen und höherem Durchsatz bei.
4. Verbesserte Teilequalität: Der gleichmäßige Schmelzfluss und die Temperaturregelung in Heißkanalsystemen sorgen für eine hervorragende Teilequalität und verringern den Bedarf an Nacharbeit oder Ausschuss. Dies führt zu Kosteneinsparungen und höherer Kundenzufriedenheit.

C. Auswahl des richtigen Heißkanalsystems für spezifische Anforderungen

Bei der Auswahl eines Heißkanalsystems ist es wichtig, die spezifischen Anforderungen und Ziele des Spritzgießprozesses zu berücksichtigen:

1. Formkonstruktion: Das Heißkanalsystem muss mit der Konstruktion des Heißkanalwerkzeugs kompatibel sein. Dabei sind Faktoren wie Kavitätenzahl, Bauteilkomplexität und Anschnittposition zu berücksichtigen. In enger Zusammenarbeit mit Heißkanalherstellern lässt sich die optimale Systemauslegung für die spezifischen Anforderungen des Heißkanalwerkzeugs bestimmen.
2. Prozessparameter: Die Auswahl der Heißkanalsysteme sollte sich an den gewünschten Prozessparametern wie Materialart, Schmelzetemperatur, Einspritzdruck und Kühlanforderungen orientieren. Die Berücksichtigung dieser Faktoren gewährleistet, dass das System die Produktionsziele effektiv erfüllen kann.
3. Unterstützung und Service: Die Zusammenarbeit mit zuverlässigen Heißkanalherstellern, die technischen Support, Schulungen und Kundendienst anbieten, ist unerlässlich. Die Wahl eines seriösen Herstellers, der sich durch Qualität und Kundenzufriedenheit auszeichnet, gibt Ihnen Sicherheit und gewährleistet eine reibungslose Implementierung.

Indem sie Bedenken ausräumen, eine gründliche Kostenanalyse durchführen und das richtige Heißkanalsystem auswählen, können Hersteller die Herausforderungen meistern und die Vorteile der Heißkanaltechnologie optimal nutzen. Sorgfältige Überlegungen und die Zusammenarbeit mit Experten auf diesem Gebiet können dazu beitragen, eine erfolgreiche Implementierung und langfristigen Erfolg im Spritzgießbetrieb sicherzustellen.

Schlussfolgerung:

Heißkanalsysteme haben den Bereich des Spritzgießens revolutioniert und bieten zahlreiche Vorteile gegenüber herkömmlichen Kaltkanalsystemen. In diesem Artikel haben wir uns mit den Vorteilen von Heißkanalsystemen befasst, darunter verbesserte Teilequalität, höhere Effizienz, Kosteneinsparungen und Designflexibilität. Lassen Sie uns nun diese Vorteile rekapitulieren und über die Bedeutung von Heißkanalsystemen beim Spritzgießen nachdenken.

Zusammenfassung der Vorteile von Heißkanalsystemen:

Heißkanalsysteme bieten mehrere entscheidende Vorteile:

1. Verbesserte Teilequalität:

Heißkanalsysteme gewährleisten einen gleichmäßigen Schmelzefluss, was zu einer hervorragenden Teilequalität mit ausgezeichneter Oberflächengüte, Maßgenauigkeit und struktureller Integrität führt.

2. Verbesserte Effizienz und Kosteneinsparungen:

Durch den Wegfall von Kanälen reduzieren Heißkanalsysteme den Materialabfall, verkürzen die Zykluszeiten und erhöhen die Produktionsraten, was zu Kosteneinsparungen und verbesserter Effizienz führt.

3. Flexibilität bei der Gestaltung:

Heißkanalsysteme bieten den Konstrukteuren mehr Freiheit bei der Entwicklung komplexer und komplizierter Teilegeometrien und ermöglichen Innovation und Kreativität.

4. Prozesskontrolle und -optimierung:

Präzise Temperaturkontrolle, optimiertes Anschnittgefrieren und ein ausgeglichener Schmelzefluss tragen zu einer besseren Prozesskontrolle und optimierten Produktion bei.

Ermutigung zur Nutzung der Heißkanaltechnologie:

Wir ermutigen Unternehmen in der Spritzgießindustrie, die Heißkanaltechnologie zu übernehmen. Durch den Einsatz von Heißkanalsystemen können Hersteller ihre Produktionsprozesse optimieren, den Materialabfall reduzieren, die Teilequalität verbessern und sich einen Wettbewerbsvorteil verschaffen. Die Vorteile von Heißkanalsystemen, darunter höhere Effizienz, Kosteneinsparungen und Konstruktionsflexibilität, können zu einer höheren Rentabilität und Kundenzufriedenheit führen.

Abschließende Überlegungen zur Bedeutung von Heißkanalsystemen beim Spritzgießen:

Heißkanalsysteme haben die Spritzgussbranche grundlegend verändert und ermöglichen die effiziente, präzise Fertigung hochwertiger Teile. Fortschritte in der Heißkanaltechnik haben verbreitete Bedenken hinsichtlich Komplexität und Kosten ausgeräumt und die Systeme zugänglicher und wirtschaftlicher gemacht. Gleichbleibende Bauteilqualität, höhere Produktivität und Kosteneinsparungen haben Heißkanalsysteme zu einem festen Bestandteil moderner Spritzgussprozesse gemacht.

Durch den Einsatz der Heißkanaltechnik können Hersteller neue Möglichkeiten für das Produktdesign erschließen, den Ausschuss reduzieren und die Produktionsprozesse rationalisieren. Die Bedeutung von Heißkanalsystemen geht über den Spritzgießprozess hinaus und wirkt sich auf den gesamten Unternehmenserfolg und die Wettbewerbsfähigkeit am Markt aus.

Zusammenfassend lässt sich sagen, dass sich Heißkanalsysteme beim Spritzgießen als bahnbrechende Neuerung erwiesen haben, die Vorteile in Bezug auf Teilequalität, Effizienz und Kosteneffizienz bietet. Die Einführung der Heißkanaltechnologie ist eine strategische Entscheidung, die Innovationen vorantreiben, die Produktion optimieren und Unternehmen für einen langfristigen Erfolg in der dynamischen Welt der Spritzgießsysteme positionieren kann.
