Arten und Design von Kühlsystemen für den Spritzguss

Was sind Kühlsysteme für Spritzgussformen?

Kühlsysteme für Spritzgussformen sind Wärmeabfuhrsysteme, die Kühlmittel durch Kanäle in der Form zirkulieren lassen, um geschmolzenen Kunststoff zu verfestigen. Aufgrund unserer Erfahrung am Standort Shanghai optimieren wir täglich Kühlsysteme für mehr als 400 Materialqualitäten, um die Zykluszeit mit der Teilequalität in Einklang zu bringen. Die richtige Kühlung wirkt sich direkt auf die Zykluszeit des Spritzgießens, die Formstabilität der Teile und die Produktionseffizienz aus. Bei jedem Spritzgussvorgang müssen drei konkurrierende Faktoren ausgeglichen werden: Formmaterial (Stahlsorte), Teilegeometrie und Kühlkapazität.

Das Grundprinzip besteht darin, Kühlmittel — üblicherweise Wasser — durch bearbeitete Kanäle im Werkzeug zirkulieren zu lassen. Die Effizienz der Wärmeübertragung bestimmt, wie schnell ein Teil die Auswerftemperatur erreicht. Eine schnellere Kühlung ermöglicht kürzere Zyklen und einen höheren Durchsatz; eine zu intensive Kühlung kann jedoch in dickwandigen Bereichen Verzug oder Einfallstellen verursachen.

Hersteller wählen die Komplexität des Kühlsystems basierend auf dem jährlichen Teilevolumen. Die Produktion großer Stückzahlen (Millionen Teile pro Jahr) rechtfertigt eine konforme Kühlung mit Hunderten von Kanälen. Prototypen- oder Kleinserienformen (unter 50.000 Teile) können einfache, gerade gebohrte Kanäle verwenden. Die Entscheidung wirkt sich im Voraus auf die Lebenszykluskosten der Spritzgussform¹ aus, spart aber über den gesamten Produktlebenszyklus durch schnellere Zyklen Geld.

Die Anordnung der Kühlkanäle bestimmt unmittelbar die Temperaturverteilung an der Werkzeugoberfläche. Bei Produktionswerkzeugen kartieren Ingenieure mit thermischer Simulationssoftware die Temperaturgradienten über die Kavitätsoberfläche, bevor sie sich auf eine Kanalanordnung festlegen. Diese Simulationen zeigen Wärmenester – Bereiche, in denen der Abstand zwischen Werkzeugoberfläche und nächstgelegenem Kühlkanal den optimalen Grenzwert von 3–5 mm überschreitet. Unbehandelte Wärmenester verursachen unterschiedliche Schwindung, längere Zykluszeiten und Maßabweichungen zwischen den Produktionsläufen.

Die Reynolds-Zahl der Kühlmittelströmung in den Kanälen bestimmt, ob die Wärmeübertragung durch erzwungene oder natürliche Konvektion erfolgt. Für eine wirksame Kühlung streben Konstrukteure eine turbulente Strömung (Reynolds-Zahl über 4000) an, um den konvektiven Wärmeübergangskoeffizienten zu maximieren. Eine laminare Strömung bildet eine isolierende Grenzschicht, welche die Wärmeabfuhreffizienz um bis zu 50% verringert. Eine bloße Erhöhung des Kühlmitteldrucks ohne turbulente Strömung erzielt daher bei der Kühlleistung einen abnehmenden Zusatznutzen.

Was ist eine konventionelle Kühlung mit geradlinig gebohrten Kanälen?

Herkömmliche gerade gebohrte Kühlungen bestehen aus Kanälen mit einheitlichem Durchmesser, die mit Standardbohrmaschinen in Werkzeugplatten eingebracht werden. Bohrmaschinen erzeugen senkrechte oder parallele Kanäle nach einfachen geometrischen Mustern. Dieser Ansatz ist kostengünstiger und eignet sich gut für kastenförmige Teile mit gleichmäßiger Wanddicke.

Gerade gebohrte Kanäle eignen sich am besten bei gleichmäßigen Bauteilwandstärken und konstantem Kühlabstand über die gesamte Werkzeugoberfläche. Konstrukteure berechnen den Kühlabstand — den größten Abstand zwischen einer Bauteilfläche und dem nächstgelegenen Kühlkanal — für eine gleichmäßige Erstarrung. Bei üblichen technischen Thermoplasten wie ABS, PP und HDPE halten gerade Kanäle typischerweise einen Abstand von 2–4 mm ein.

Bei einfachen Geometrien wie flachen Platten oder rechteckigen Kästen bietet eine gerade gebohrte Kühlung ausreichende Leistung bei minimalen Kosten. Die meisten Prototypenformen und Werkzeuge für Kleinserien verwenden diesen Ansatz, weil die Bearbeitungskosten planbar sind und sich die Kanäle bei Bedarf leicht ändern lassen. Mit zunehmender Teilekomplexität durch Rippen, Dome und wechselnde Wanddicken können gerade Kanäle jedoch keinen gleichmäßigen Abstand zu allen Oberflächen mehr halten. Diese Einschränkung wird bei Präzisionsteilen mit Maßtoleranzen unter 0.1 mm kritisch.

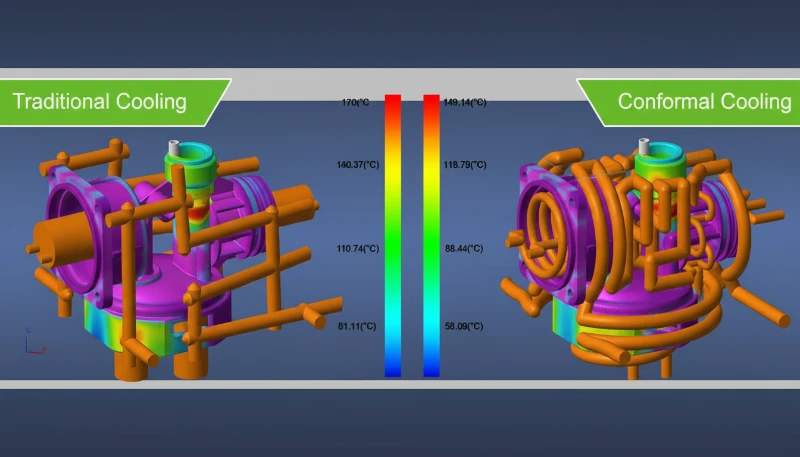

Wie funktionieren konturnahe Kühlsysteme?

Konturnahe Kühlsysteme folgen der Teilegeometrie mit gekrümmten Kühlkanälen, die einen Abstand von 3–5 mm einhalten. Diese Kanäle bleiben über die gesamte Form hinweg in konstantem Abstand zur Teileoberfläche, insbesondere an Ecken, Rippen und komplexen Merkmalen. CNC-Bearbeitung oder additive Fertigung erzeugt diese gekrümmten Verläufe.

Konforme Kühlung sorgt für einen ROI bei der Massenproduktion. Ein Teil, das jährlich 2 Millionen Schüsse mit einem 45-Sekunden-Zyklus ausführt, spart etwa 375 Stunden im Vergleich zu einem herkömmlichen 60-Sekunden-Kühlzyklus. Diese zusätzliche Kapazität reduziert die Stückkosten trotz der höheren Vorabinvestitionen in die Werkzeuge. Bei der Bewertung des ROI des Kühlsystems² amortisieren sich die meisten konformen Kühlprojekte innerhalb von 12 bis 18 Monaten bei der Serienproduktion.

Was sind die zentralen Konstruktionsprinzipien für Kühlkanäle?

Zu den Grundsätzen für die Auslegung von Kernkühlkanälen gehören Abstände von 3–5 Durchmessern, Durchmesser von 8–12 mm und eine angestrebte Strömungsgeschwindigkeit von 1–3 m/s. Eine wirksame Auslegung des Kühlsystems folgt unabhängig vom Kanaltyp denselben Grundprinzipien. Gleichmäßige Abstände gewährleisten einen einheitlichen Wärmeabtransport über sämtliche Werkzeugoberflächen. Kanäle, die zu weit von dicken Bereichen entfernt liegen, erzeugen Wärmenester, die die Zykluszeit verlängern oder Maßprobleme verursachen.

Standardkanäle haben für die meisten Anwendungen Durchmesser von 8–12 mm. Kleinere Durchmesser erhöhen die Kühlmittelgeschwindigkeit, zugleich aber den Druckverlust im System. Größere Durchmesser verringern die Strömungsgeschwindigkeit, ermöglichen jedoch mehr Kanäle. In Kühlkanälen wird üblicherweise eine Durchflussgeschwindigkeit von 1–3 m/s angestrebt, um den Wärmeübergangskoeffizienten zwischen Kühlmittel und Werkzeugstahloberfläche zu maximieren. Turbulente Strömung bei diesen Geschwindigkeiten gewährleistet einen effizienten konvektiven Wärmeübergang und verhindert isolierende, stagnierende Grenzschichten an der Werkzeugoberfläche.

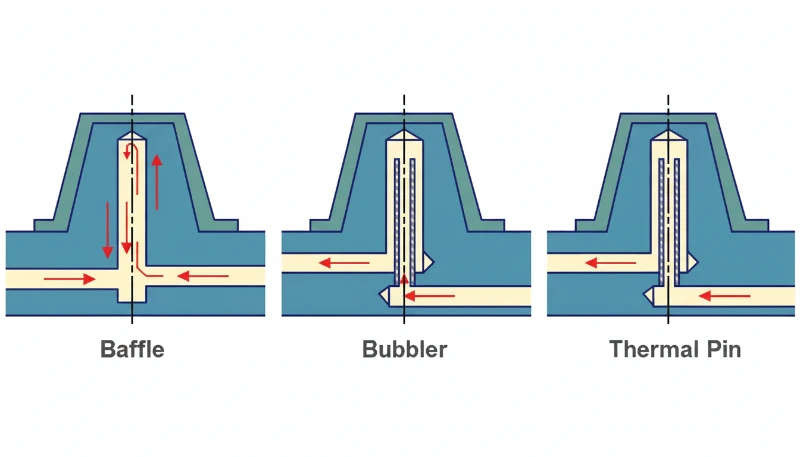

Umlenkbleche leiten den Kühlmittelstrom um, damit er tief liegende Bereiche in Werkzeugkernen erreicht. Kühlrohre spritzen Kühlmittel direkt in Sacklöcher, die mit geraden Kanälen nicht erreichbar sind. Diese Komponenten verbessern die Kühlung hoher, tiefer Kerne, bei denen die Bauteilqualität von der Regelung der Kerntemperatur abhängt. Nach unserer Erfahrung reduziert die richtige Anordnung von Umlenkblechen in tiefen Kernen die Zykluszeit bei hohen zylindrischen Teilen wie Batteriegehäusen und Behälterwerkzeugen um 10-15%.

Serielle und parallele Kühlkreisläufe

Der Wasserverteiler verteilt Kühlmittel von einem Einlass auf mehrere Werkzeugzonen. Eine Reihenschaltung von Kanal zu Kanal verursacht ungleichmäßige Kühlung — weiter vom Einlass entfernte Zonen erhalten wärmeres Kühlmittel. Bei Parallelschaltung erhält jede Zone Kühlmittel derselben Temperatur. Das ist bei Mehrkavitätenwerkzeugen entscheidend, damit alle Kavitäten Teile mit einheitlichen Abmessungen fertigen.

Wie beeinflussen unterschiedliche Materialien die Kühlanforderungen?

Unterschiedliche Werkstoffe beeinflussen die Kühlung, da sie abhängig von ihrer Molekülstruktur um 10–60% abweichende Kühlzeiten erfordern. Amorphe Kunststoffe (ABS, PC, PS) erstarren allmählich und schwinden gleichmäßig. Sie vertragen eine etwas weniger intensive Kühlung, benötigen aber weiterhin eine gleichmäßige Temperatur, um innere Spannungen zu minimieren. Diese Werkstoffe eignen sich gut für den üblichen Kanalabstand (3–4 Durchmesser).

Teilkristalline Materialien (PP, PE, POM) kristallisieren beim Abkühlen und schrumpfen stärker. Sie profitieren von der konformen Kühlung in komplexen Geometrien, um die gerichtete Schrumpfung zu kontrollieren. Die Oberflächentemperatur der Form beeinflusst die Kristallinität und die Steifigkeit des Endteils. Das Verständnis dieser Kristallinitätseffekte³ ist für die Auswahl des richtigen Kühlansatzes von entscheidender Bedeutung. Bei unserer Produktion von Millionen von PA6- und PA66-Teilen pro Jahr haben wir beobachtet, dass teilkristalline Materialien 20–30 % längere Abkühlzeiten benötigen als amorphe Kunststoffe wie ABS, um optimale mechanische Eigenschaften zu erreichen.

Werkstoffspezifische Kühlzeiten

Die Kühlzeit variiert erheblich nach Materialart und Wandstärke. Teilkristalline Werkstoffe wie Nylon benötigen 20–30% mehr Kühlzeit als amorphe Kunststoffe wie ABS; größere Wandstärken verlängern die Kühlung aufgrund der langsameren inneren Wärmeleitung exponentiell.

Kühlanforderungen kristalliner Werkstoffe

Kristalline Materialien (PA6, PA66, PEEK) erfordern eine präzise Regelung der Werkzeugtemperatur. Diese Materialien schwinden bei der Kristallbildung erheblich. Konturnahe Kühlung in Verbindung mit unterschiedlichen Werkzeugoberflächentemperaturen, also warmen und kalten Zonen, steuert die Schwindung und reduziert Verzug. Die Kühleffizienz beeinflusst die mechanischen Eigenschaften direkt: Schnellere Kühlung erzeugt kleinere, gleichmäßigere Kristalle und eine höhere Zugfestigkeit.

Hochleistungs-Konstruktionskunststoffe wie PPS, PEEK und LCP erfordern Formtemperaturen von 120–200 °C. Diese hohen Temperaturen machen ölbasierte Temperierkreisläufe anstelle von Wasser erforderlich und erhöhen Systemkomplexität sowie Energiekosten. Auch die thermische Masse des Werkzeugstahls spielt eine Rolle: Schwerere Formen benötigen länger bis zum thermischen Gleichgewicht, halten die Temperatur im Zyklus jedoch stabiler und reduzieren dadurch Schwankungen kritischer Maße von Teil zu Teil.

Glasgefüllte Materialien stellen zusätzliche Kühlungsherausforderungen dar. Die Glasfasern behindern die Bewegung der Polymerketten während der Kristallisation und erzeugen innere Spannungen, die bei ungleichmäßiger Kühlung zu Verzug führen. Für 30% glasgefülltes Nylon (PA6-GF30) muss die Werkzeugtemperatur innerhalb von ±2 °C präzise kontrolliert werden, um konsistente mechanische Eigenschaften über den gesamten Produktionslauf zu erreichen. Diese Temperaturkontrolle erfordert mehrere unabhängige Kühlzonen mit individuellen Thermoregleranschlüssen.

Was sind häufige Kühlsystemfehler und Lösungen?

Häufige Kühlsystemfehler sind Einfallstellen, Verzug und Zykluszeitschwankungen, die durch schlechtes Kühlungsdesign verursacht werden. Schlechte Kühlung verursacht mehrere häufige Spritzgießfehler: Einfallstellen treten in dicken Bereichen auf, wo das Innere langsamer abkühlt als die Oberfläche. Das Material schrumpft beim Erstarren nach innen. Lösungen umfassen das Hinzufügen von Kühlkanälen nahe dicker Bereiche, die Verwendung von Baffeln in tiefen Kernen oder konforme Kanäle, die der Kontur folgen.

Verzug und ungleichmäßige Kühlung

Verzug entsteht, wenn verschiedene Teilebereiche ungleichmäßig schnell abkühlen – eine Seite erstarrt und zieht sich zusammen, bevor die andere es tut. Lösungen umfassen konforme Kühlung, angepasste Kanalplatzierung oder modifizierte Anguss-Positionen, um Fließmuster auszugleichen.

Wartung und Stabilität des Kühlsystems

Zykluszeitschwankungen deuten auf Kühlungsinstabilität durch inkonsistente Kühlmitteltemperatur, verschmutzte Kanäle oder Durchflussvariationen hin. Regelmäßiges Entkalken und Temperaturkontrollen sorgen für vorhersehbare Zyklen.

Heiße Formen verursachen Gratbildung; kalte Formen verhindern Kavitätenfüllung. Richtige Kühlung balanciert Füllung und Zykluszeit.

Wärmebildkameras liefern Echtzeit-Feedback während Werkzeugtests. Durch die Aufnahme von Infrarotbildern der Werkzeugoberfläche während des Zyklus identifizieren Ingenieure Hotspots, die für Oberflächentemperatursonden unsichtbar sind. Diese Wärmekarten leiten Anpassungen der Kühlkanäle vor Beginn der Serienproduktion. Eine typische thermische Analyse erfasst Bilder in Intervallen von 10 Zyklen, um die Temperaturstabilisierung zu bestätigen, was sicherstellt, dass das Kühlsystem vor Beginn des Produktionsqualifizierungslaufs das thermische Gleichgewicht erreicht.

Wärmebildkameras liefern Echtzeit-Feedback während Formversuchen. Durch die Aufnahme von Infrarotbildern der Formoberfläche während des Zyklus identifizieren Ingenieure Hotspots, die für Oberflächentemperatursonden unsichtbar sind. Diese Wärmekarten leiten Anpassungen der Kühlkanäle, bevor die Vollproduktion beginnt. Eine typische Wärmeanalyse erfasst Bilder in Intervallen von 10 Zyklen, um die Temperaturstabilisierung zu bestätigen. Die Dokumentation von Wärmeprofilen schafft eine Referenzbasis für zukünftige Wartung – wenn sich Zykluszeiten verschlechtern, zeigt der Vergleich aktueller Wärmebilder mit der Basis, ob verschmutzte Kanäle oder verschlissene Dichtungen die Ursache sind.

Wann sollten Sie bimetallische und konforme Einsätze verwenden?

Bimetall- und konforme Einsätze werden in Hochtemperaturbereichen, an Heißkanalverteilern und für Materialien mit präziser Temperaturregelung verwendet. Bimetallwerkzeuge kombinieren eine Standardstahlstruktur mit Kupfer- oder Kupferlegierungseinsätzen in Hochtemperaturbereichen. Die Wärmeleitfähigkeit von Kupfer (ca. 385 W/m·K) übertrifft die von P20-Stahl (29–33 W/m·K) um mehr als das 10-fache. Dieser dramatische Leitfähigkeitsunterschied ermöglicht es Kupfereinsätzen, Wärme aus lokalen Hotspots weit effizienter abzuführen als Stahl allein.

Verwenden Sie bimetallische Einsätze für Heißkanalverteiler mit hoher Wärmebelastung, kleine schwer zu kühlende Kernstifte, Bereiche, in denen konforme Kanäle in Stahl unpraktisch sind, und Werkzeuge, die Hochtemperaturmaterialien (PEEK, LCP) verarbeiten. Die bimetallische Konstruktion erhöht die Kosten, reduziert aber die Zykluszeit in lokalen Hotspots drastisch.

Wie man die Amortisation von Bimetall-Einsätzen berechnet

Hersteller berechnen die Amortisation, indem sie die Zykluszeitreduktion mit den Einsatzkosten vergleichen. Eine Verbesserung um 5 Sekunden pro Zyklus bei einer jährlichen Produktion von 2 Millionen Schüssen spart etwa 2.778 Stunden Maschinenzeit pro Produktionsjahr. In unserer Anlage in Shanghai haben wir bimetallische Kühllösungen in Dutzenden von Hochvolumen-Produktionsformen implementiert und dabei konsequent Zykluszeitreduktionen von 10-20% in den heißesten Formzonen erreicht.

Konforme Einsätze, die durch direktes Metall-Lasersintern (DMLS) hergestellt werden, bieten einen weiteren Weg zur verbesserten Kühlung in spezifischen Formzonen. Diese 3D-gedruckten Einsätze erzeugen Kühlkanäle, die komplexen Teilgeometrien folgen, die mit konventionellem Bohren unmöglich zu erreichen sind. Während DMLS-Einsätze 3–5 mal teurer sind als gefräste Kupferlegierungen, liefern sie überlegene Kühlleistung in tiefen Rippenbereichen und konturierten Oberflächen, die traditionelle Methoden nicht erreichen können.

Die Entscheidung zwischen bimetallischen Kupfereinsätzen und konformen 3D-gedruckten Einsätzen hängt von der Komplexität der Teilgeometrie und dem Produktionsvolumen ab. Kupfereinsätze glänzen bei flachen oder sanft gekrümmten Oberflächen mit hohem Wärmefluss. DMLS-konforme Einsätze rechtfertigen ihre Kosten in Formen mit tiefen Zügen, engen Radien oder Bereichen mit variabler Wandstärke, wo der Kühlabstand über die Kavitätenoberfläche stark variiert.

Häufig gestellte Fragen zu Kühlsystemen

Was ist die ideale Abkühlzeit für das Spritzgießen?

Die ideale Abkühlzeit hängt von der Wandstärke des Teils, dem Material und dem Werkzeugdesign ab. Bei einer Wandstärke von 2 mm in ABS dauert die Abkühlung typischerweise 15–20 Sekunden. Dickere Bereiche oder Materialien mit hoher Kristallinität erfordern 30–60 Sekunden. Simulationssoftware sagt die Abkühlzeit basierend auf der Teilgeometrie und dem Kühlkanallayout voraus.

Wie erkenne ich, ob mein Werkzeug konforme Kühlung benötigt?

Bewerten Sie die Jahresmenge und die Teilekomplexität. Die Hochvolumenproduktion (500.000+ Schüsse pro Jahr) mit komplexen Geometrien profitiert von konformer Kühlung. Berechnen Sie die Amortisation, indem Sie die Zykluszeitreduktion mit den zusätzlichen Werkzeugkosten vergleichen. Die meisten konformen Kühlungsprojekte amortisieren sich innerhalb von 12–18 Monaten bei Serienproduktion, was sie zu einer soliden Investition für jedes Hochvolumenfertigungsprogramm macht.

Kann ich einem bestehenden Werkzeug Kühlkanäle hinzufügen?

Eine Modifikation der Kühlkanäle ist möglich, aber teuer und riskant. Die Veränderung von bestehendem Stahl kann die Werkzeugstruktur schwächen oder zu Wasseraustritt führen. Bessere Optionen sind konforme Einsätze (bimetallische oder additiv gefertigte Kupfereinsätze) oder die Anpassung von Prozessparametern wie Werkzeugtemperatur und Zykluszeit.

Wie lässt sich die Abkühlzeit beim Spritzgießen reduzieren? Wichtige Erkenntnisse – Die Abkühlzeit macht 60–80 % der gesamten Zykluszeit aus — eine Reduzierung um selbst nur 10–15 % kann den Durchsatz erheblich steigern. – Ein optimiertes Kühlkanaldesign (konforme Kühlung) kann die Abkühlzeit im Vergleich zu konventionellen gerade gebohrten Kanälen um 20–40 % reduzieren. – Material…

Die Kühlmitteltemperatur hängt vom Material und den Anforderungen des Teils ab. Die meisten Anwendungen verwenden Wasser mit 10–20 °C. Hochtemperatur-Kühlmittel (40–60 °C) eignen sich für Materialien, die heiße Werkzeuge wie PC oder PEEK benötigen, um thermische Spannungen zu reduzieren. Niedrigere Temperaturen erhöhen die Zykluszeit, können aber zu Kondensation und Wasserqualitätsproblemen führen.

Warum verwenden einige Formen mehrere Kühlzonen?

Mehrere Zonen ermöglichen unabhängige Temperaturkontrolle über verschiedene Formbereiche. Eine Familienform mit 8 Kavitäten benötigt möglicherweise 4–6 Zonen, um Geometrieunterschiede zwischen den Kavitäten zu berücksichtigen. Zonenabgleich stellt sicher, dass alle Kavitäten gleichmäßig gefüllt werden und Teile mit gleichwertiger Qualität produzieren.

Wie oft sollte ich Kühlkanäle reinigen?

Reinigen Sie Kanäle alle 3–6 Monate oder wenn die Zykluszeit unerwartet ansteigt. Wasser enthält Mineralien, die Kanäle verkrusten und den Durchfluss einschränken. Schmutz vom Formmaterial kann auch kleine Kanäle oder Sprudler verstopfen. Verwenden Sie Entkalkungschemikalien für Mineralablagerungen und Hochdruck-Wasserspülung zur Partikelentfernung.

Was ist der Unterschied zwischen seriellen und parallelen Kühlwasseranschlüssen?

Serielle Kühlung verbindet einen Kanal mit dem nächsten – Wasser fließt durch eine Zone, bevor es die nächste erreicht. Parallele Kühlung verteilt Kühlmittel gleichzeitig an alle Zonen von einem gemeinsamen Verteiler. Parallele Verbindung bietet eine gleichmäßigere Formtemperatur und wird für die meisten Mehrfach- oder Familienformen bevorzugt.

: Wenn Sie sich eine Sache über das Design von Kühlsystemen merken sollten: Wägen Sie Kosten gegen Einsparungen bei der Zykluszeit ab. Ein $5.000 Upgrade für konforme Kühlung, das 3 Sekunden pro Zyklus bei einem jährlichen Lauf von 500.000 Schüssen einspart, amortisiert sich durch Produktionseffizienz. Kurze Zyklen reduzieren die Kosten pro Teil stärker als anfängliche Einsparungen bei der Werkzeugausstattung über den Produktlebenszyklus hinweg. Berechnen Sie die ROI, bevor Sie sich zwischen traditionellen gerade gebohrten Kanälen und konformer Kühlung entscheiden.

Wie optimiert ZetarMold das Kühlsystemdesign?

ZetarMold betreibt 45 Spritzgießmaschinen mit einer Größe von 90T bis 1850T. Unsere Einrichtung in Shanghai verfügt seit 2005 über mehr als 20 Jahre Erfahrung im Spritzgießen. Wir entwerfen Kühlsysteme, die für die Teilequalität und Produktionseffizienz über alle Materialtypen hinweg optimiert sind. Unser Ingenieurteam bietet konforme Kühlungslösungen für Hochvolumenprogramme und schnelle Prototypenzyklen für Projekte mit geringem Volumen.

Kurze Regel: Beginnen Sie bei den meisten Projekten mit einer Kühlung mit geraden Bohrungen und konformen Leitblechen und rüsten Sie nur dann auf konforme Kanäle auf, wenn Sie eine Reduzierung der Zykluszeit um ≥ 30 % benötigen oder eine komplexe Teilegeometrie haben, bei der herkömmliche Kühlung Hotspots erzeugt.
