تحتاج إلى 200 غلاف كبير من البولي يوريثين¹ لمشروع حاوية صناعية. بلغت عروض القولبة بالحقن التقليدية $45,000 للأدوات وحدها — أي $225 لكل قطعة عند توزيع التكلفة على 200 قطعة. يمكن للقولبة بالحقن التفاعلي (RIM) خفض تكلفة الأدوات بنسبة 60–80% مع تقديم قطع ذات أداء إنشائي مماثل. يشرح هذا الدليل الكيمياء، ومعلمات العملية، وخيارات المواد، ومفاضلات التكلفة، ومعايير القرار الفعلية لاختيار RIM بدلًا من القولبة بالحقن التقليدية.
- RIM يشكل الأجزاء عبر التفاعل الكيميائي، وليس عن طريق الانصهار والتبريد
- تكلفة الأدوات أقل بنسبة 60–80% من القولبة بالحقن التقليدية
- مثالي للقطع الكبيرة (>12 بوصة) بأحجام إنتاج منخفضة إلى متوسطة (50–5,000 وحدة)
- محدودة بشكل أساسي بمواد البولي يوريثان المتصلدة بالحرارة
- ضغوط الحقن أقل بـ 90–95% من القولبة بالحقن باللدائن الحرارية
| المعلمة | القيمة النموذجية |
|---|---|
| ضغط الحقن | 50–200 رطل لكل بوصة مربعة (3.4–13.8 بار) |
| درجة حرارة القالب | 100–180 درجة فهرنهايت (40–80 درجة مئوية) |
| المادة الأساسية | البولي يوريثين (PU) |
| الحجم المثالي للقطعة | > 12 بوصة (300 mm) |
| نطاق الحجم النموذجي | 50–5,000 وحدة/سنة |
| تكلفة الأدوات مقابل القولبة بالحقن | 60–80% أقل |

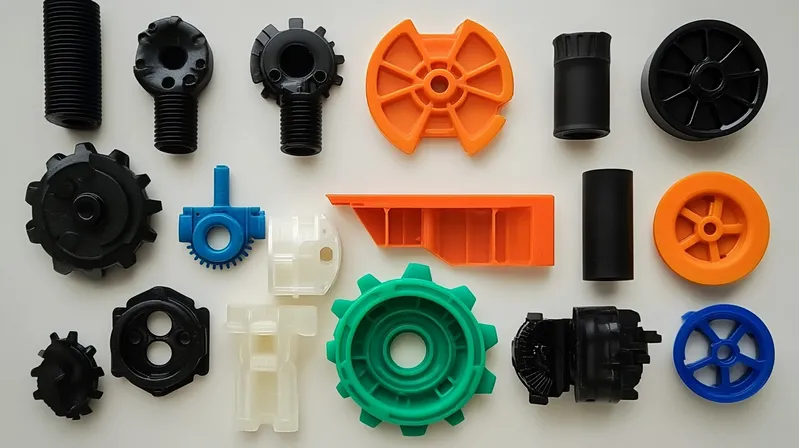

ما هي القولبة بالحقن التفاعلي (RIM)?
يتم تعريف قولبة حقن التفاعل (الحافة) من خلال الوظيفة والقيود والمقايضات الموضحة في هذا القسم. إذا كنت تقارن بين البائعين أو تخطط للشراء، فإن دليل مصادر موردي قوالب الحقن الخاص بنا يغطي الإعداد لطلب عرض الأسعار، والتأهيل، وفحوصات المخاطر التجارية. (دليل مصادر الموردين حقن صب)
القولبة بالحقن التفاعلي (RIM) عملية تصنيع منخفضة الضغط تُقاس فيها مادتان كيميائيتان سائلتان — عادةً بوليول وإيزوسيانات — وتُخلطان بالتصادم تحت ضغط عالٍ، ثم تُحقنان في قالب مغلق لتتفاعلا وتكوّنا قطعة صلبة من مادة متصلدة بالحرارة². وعلى خلاف القولبة بالحقن التقليدية التي تصهر حبيبات البلاستيك الصلبة وتدفعها إلى القالب بضغط 5,000–20,000 psi، تعتمد RIM على الكيمياء لا على الحرارة والضغط لتشكيل القطعة.
الفرق الرئيسي: القولبة بالحقن التقليدية هي عملية فيزيائية (انصهار → ملء → تبريد → إخراج). RIM هي عملية كيميائية (خلط → تفاعل → تصلب → إزالة القالب). هذا الاختلاف الأساسي يدفع كل ميزة وحد يتبعها.
تم تطوير RIM في أواخر الستينيات وحظى بانتشار واسع في صناعة السيارات خلال السبعينيات والثمانينيات لإنتاج واجهات الصدمات، وألواح الجسم، والمكونات الداخلية. اليوم، يظل العملية الأساسية للأجزاء الكبيرة والمعقدة من البولي يوريثان² بكميات حيث لا يكون تصنيع أدوات القولبة التقليدية مجديًا اقتصاديًا.
كيف تعمل عملية RIM خطوة بخطوة؟
تتكون عملية RIM من تسلسل من خمس خطوات: القياس، والخلط، والتعبئة، والمعالجة، وتفكيك جزء من البولي يوريثين التفاعلي. يتناقض التسلسل أدناه مع RIM وسير عمل آلة التشكيل بالحقن اللولبي حتى يتمكن المهندسون من تشخيص مشكلات الجودة وتحسين أوقات الدورات. (ماكينة قولبة حقن المسمار)
الخطوة 1: تخزين المواد والتحكم في درجة الحرارة. يتم تخزين المكونين - عادةً مزيج بوليول (المكون أ) والإيزوسيانات (المكون ب) - في خزانات منفصلة ساخنة عند درجات حرارة يمكن التحكم فيها، عادةً 80-120 درجة فهرنهايت (27-49 درجة مئوية). يعد استقرار درجة الحرارة مهمًا لأن تغيرات اللزوجة تؤثر بشكل مباشر على جودة المزيج. يمكن أن يؤدي الانحراف بمقدار 10 درجات فهرنهايت إلى تغيير اللزوجة بنسبة 15-25%، مما يؤدي إلى خلط غير كامل.
الخطوة 2: قياس الضغط العالي والخلط. عندما تبدأ الدورة، تقوم مضخات القياس الدقيقة بتسليم المكونين بنسبة محددة (عادةً 1:1 من حيث الحجم، ولكنها تتراوح من 100:30 إلى 100:200 اعتمادًا على التركيبة). تلتقي التيارات في رأس خلط عالي الضغط عند 1500-3000 رطل لكل بوصة مربعة. تخلق طاقة الاصطدام هذه خلطًا مضطربًا في أجزاء من الثانية، ولا حاجة إلى محرض ميكانيكي.
الخطوة 3: ملء القالب. يتدفق السائل المختلط إلى قالب مغلق عند ضغط منخفض نسبيًا (50-200 رطل لكل بوصة مربعة). نظرًا لأن الخليط المتفاعل له لزوجة منخفضة (شبيهة بالماء)، فإنه يملأ الأشكال الهندسية المعقدة والمقاطع ذات الجدران الرقيقة بسهولة. يتم تسخين القالب عادة إلى 100-180 درجة فهرنهايت لتسريع تفاعل المعالجة.
الخطوة 4: التفاعل الكيميائي والمعالجة. يحدث داخل القالب تفاعل طارد للحرارة³ أثناء تشابك البوليول والإيزوسيانات. تتمدد المادة قليلًا (بفعل الرغوة في RIM ذي الرغوة الإنشائية)، وتملأ جميع تفاصيل القالب، ثم تتصلب إلى حالتها النهائية. تتراوح مدة المعالجة بين 1–10 دقائق حسب التركيبة. وقد تبلغ الحرارة المتولدة داخليًا 250–350 °F رغم بقاء القالب نفسه باردًا نسبيًا.
الخطوة 5: إزالة القوالب وما بعد المعالجة. بعد الوصول إلى وقت القالب⁴، يتم فتح القالب وإزالة الجزء. تتطلب أجزاء RIM عادةً معالجة لاحقة (24-48 ساعة في درجة الحرارة المحيطة) لتحقيق الخواص الميكانيكية الكاملة. يعد التشذيب بالفلاش وتشطيب السطح والطلاء من العمليات الثانوية الشائعة.
ما هي المواد المستخدمة في RIM؟
المشهد المادي للقولبة بالحقن بالتفاعل أضيق بكثير من القولبة بالحقن باللدائن الحرارية. بينما تقدم القولبة بالحقن باللدائن الحرارية آلاف درجات الراتنج عبر عشرات عائلات البوليمر، تهيمن كيمياء البولي يوريثان على القولبة بالحقن بالتفاعل. هذا يمثل قوتها (التعمق في التحسين داخل البولي يوريثان) وحدودها (لا يمكنك تشغيل النايلون، أو البولي كربونات، أو PEEK عبر آلة القولبة بالحقن بالتفاعل).
اللدائن البولي يوريثين (PU). العمود الفقري لـ RIM. تتراوح أجزاء البولي يوريثان المرنة الصلبة من Shore A 50 (لينة ومطاطية) إلى Shore D 80 (صلبة وصلبة). تستخدم للواجهات الواقية من الصدمات، وامتدادات الرفارف، والمساكن الصناعية. معامل الانحناء النموذجي: 5000-300000 رطل لكل بوصة مربعة.
الرغوة الهيكلية⁵ PU. من خلال إدخال عامل النفخ (غالبًا ما يتفاعل الماء مع الإيزوسيانات الزائدة لتكوين ثاني أكسيد الكربون)، تنتج RIM أجزاء ذات قلب خلوي وجلد صلب. يؤدي هذا إلى خفض الوزن بنسبة 10-30% مع الحفاظ على الصلابة. يمكن أن يصل سمك الجدار إلى 0.5 بوصة دون وجود علامات بالوعة - وهو أمر تواجهه قوالب حقن اللدائن الحرارية.
حافة معززة (RRIM). تؤدي إضافة ألياف زجاجية مطحونة (عادةً 10-25% من الوزن) أو مواد حشو معدنية إلى مكون البوليول إلى زيادة الصلابة واستقرار الأبعاد والمقاومة الحرارية. تحتوي أجزاء RRIM على معامل انثناء أعلى بمقدار 2-4 مرات من البولي يوريثان غير المعبأ، مما يجعلها مناسبة لمكونات السيارات شبه الهيكلية مثل بطانات سرير الشاحنات الصغيرة وألواح الأبواب.
أنظمة غير PU. أقل شيوعًا ولكنها متاحة تجاريًا: البوليوريا (علاج أسرع، واستقرار حراري أفضل)، وبوليمرات كتلة النايلون (للتطبيقات ذات درجات الحرارة المرتفعة)، وثنائي سيكلبنتادين (DCPD، يستخدم للأجزاء الكبيرة للغاية مثل ألواح المعدات الزراعية). تمثل هذه أقل من 15٪ من إجمالي إنتاج RIM.
| نظام المواد | الكثافة (جم/سم مكعب) | معامل الانحناء (رطل لكل بوصة مربعة) | الاستخدام النموذجي |
|---|---|---|---|
| مطاط PU صلب | 1.0–1.2 | 5,000–50,000 | واجهات مصدات الصدمات، حشوات |
| رغوة البولي يوريثان الهيكلية | 0.4–0.8 | 20,000–100,000 | الألواح، الصناديق |
| RRIM (زجاج 20%) | 1.2–1.4 | 100,000–300,000 | لوحات الأبواب، واقيات العجلات |
| البوليوريا | 1.0–1.1 | 15,000–80,000 | أغطية عالية الحرارة |
| DCPD | 1.0–1.1 | 200,000–350,000 | لوحات المعدات الكبيرة |
ما هي مزايا RIM؟
مزايا القالب الدوار هي الفئات أو الخيارات الرئيسية الموضحة في هذا القسم. يقدم القالب الدوار مزايا محددة تجعله الخيار الهندسي الصحيح لتطبيقات معينة — والخاطئ لتطبيقات أخرى. إليك ما يفعله بشكل حقيقي بناءً على بيانات إنتاج فعلية، وليس ادعاءات تسويقية.
تكلفة الأدوات المنخفضة. تعمل قوالب RIM عند 50-200 رطل لكل بوصة مربعة، مقارنة بـ 5000-20000 رطل لكل بوصة مربعة لقولبة حقن اللدائن الحرارية. وهذا يعني أنه يمكن تصنيع القوالب من الألومنيوم، أو الإيبوكسي المصبوب، أو حتى الراتنجات المطبوعة ثلاثية الأبعاد للنماذج الأولية. يتكلف قالب RIM لإنتاج الصلب ما بين 5000 إلى 25000 دولار للجزء متوسط التعقيد، مقابل 30000 إلى 150000 دولار لقالب الحقن المشابه. عند الأحجام التي تقل عن 1000 وحدة، فإن هذا الاختلاف وحده غالبًا ما يجعل RIM الاختيار العقلاني اقتصاديًا.
قدرة جزء كبير. تتعامل RIM مع الأجزاء غير العملية لقولبة الحقن القياسية. تُعد واجهات مصدات السيارات التي يصل طولها إلى 6 أقدام، ولوحات المعدات الزراعية، ومرفقات المعدات الطبية من تطبيقات RIM الروتينية. يعني ضغط التعبئة المنخفض أن متطلبات قوة التثبيت ضئيلة - حيث يمكن لمشبك بوزن 10 أطنان إنتاج أجزاء تحتاج إلى مشبك بوزن 500 طن في IM من اللدائن الحرارية.
حرية التصميم. نظرًا لأن السائل المتفاعل له لزوجة تشبه الماء، فإن RIM يملأ الأجزاء السفلية والأضلاع الرفيعة والأشكال الهندسية المعقدة دون التعبئة عالية الضغط التي تتطلبها IM البلاستيكية الحرارية. يمكن التحكم في اختلافات سمك الجدار بنسبة 3:1 داخل نفس الجزء. يمكنك تشكيل الحشوات والرؤوس الملولبة والتعزيزات الهيكلية في طلقة واحدة.
التغليف. تقوم RIM بشكل طبيعي بتغليف الإدخالات المعدنية والمكونات الإلكترونية وهياكل التعزيز. لا يؤدي ضغط الحقن المنخفض (أقل من 200 رطل لكل بوصة مربعة) إلى إتلاف الأجهزة الإلكترونية الحساسة. وهذا يجعلها مثالية لعلب الأجهزة الطبية التي تحتوي على مركبات ثنائي الفينيل متعدد الكلور المضمنة، ومكونات السيارات ذات الأقواس المعدنية، والمرفقات الصناعية المزودة بدرع EMI متكامل.
اقتصاديات الحجم المنخفض. بالنسبة لعمليات الإنتاج التي تتراوح من 50 إلى 2000 وحدة سنويًا، غالبًا ما توفر RIM تكلفة إجمالية أقل لكل جزء من قوالب الحقن ذات الحجم المنخفض عندما تأخذ في الاعتبار استهلاك الأدوات. عادة ما تقع نقطة التعادل مقابل اللدائن الحرارية المعدنية بين 2000-5000 وحدة، اعتمادًا على هندسة الجزء والمادة.
في ZetarMold، نواجه بانتظام عملاء يطلبون عروض أسعار لحقن القوالب منخفضة الحجم لأجزاء من الأفضل خدمتها بواسطة RIM. عندما يحتاج العميل إلى 300 وحدة من غلاف 500 مم وتعود العروض بأكثر من 40,000 دولار لأدوات الصلب، نشرح المفاضلة الصادقة: آلات الحقن الـ 45 الخاصة بنا التي تعمل بقدرة 90–1850 طنًا مُحسَّنة لإنتاج اللدائن الحرارية بأحجام 1,000+ وحدة. بالنسبة للإنتاج بأقل من 1,000 وحدة من أجزاء البولي يوريثان الكبيرة، فإن RIM هو الخيار الاقتصادي الصحيح، حتى لو كنا سنحيل هذا العمل إلى ورشة RIM متخصصة. مساعدة العملاء في العثور على العملية المناسبة - حتى لو لم تكن خاصة بنا - تبني ثقة طويلة الأجل وغالبًا ما تعيدهم لبرامج اللدائن الحرارية على نطاق إنتاجي.
ما هي قيود القولبة بالحقن بالتفاعل؟
تمثل قيود RIM الفئات أو الخيارات الرئيسية الموضحة في هذا القسم. فلكل عملية تصنيع قيودها. ويُعد فهم قيود RIM مهمًا بقدر معرفة نقاط قوتها، لأن اختيار العملية الخاطئة أعلى تكلفة بكثير من اختيار العملية الصحيحة.
الضيق المادي. تقتصر RIM بشكل كبير على الأنظمة القائمة على مادة البولي يوريثين. إذا كان تطبيقك يتطلب المقاومة الكيميائية لـ PPS، أو شفافية PMMA، أو ثبات الأبعاد لـ PEEK، أو فعالية تكلفة البولي بروبيلين، فلا يمكن لـ RIM تقديمه. هذا هو السبب الأكثر شيوعًا وراء تخلي المهندسين عن RIM بعد التقييم الأولي.
وقت الدورة. تتراوح أوقات دورة RIM من 2 إلى 10 دقائق، مقارنة بـ 10 إلى 60 ثانية لقولبة حقن اللدائن الحرارية. يستغرق التفاعل الكيميائي وقتًا أطول من تبريد البلاستيك المنصهر. بالنسبة للإنتاج بكميات كبيرة (أكثر من 5000 وحدة/سنة)، فإن هذا يجعل RIM غير اقتصادي بغض النظر عن توفير الأدوات.
الانتهاء من السطح. بينما يمكن طلاء أجزاء RIM وفقًا لمعايير السيارات من الفئة A، فإن السطح المصبوب الخام يُظهر عادةً علامات التدفق والمسامية وتنوع اللون. يتطلب الحصول على أسطح ذات جودة تجميلية تحضيرًا وملءًا وطلاءً - مما يزيد التكلفة والمدة الزمنية. إذا كنت بحاجة إلى سطح تجميلي مباشرة من القالب، فإن قولبة حقن البلاستيك الحراري باستخدام أدوات فولاذية مصقولة هي الخيار الأفضل.
قابلية إعادة التدوير. لا يمكن إعادة صهر البولي يوريثان المتصلب بالحرارة وإعادة معالجته. على عكس الخردة البلاستيكية الحرارية، التي يمكن إعادة طحنها وإعادة استخدامها، تذهب أجزاء RIM والوميض والأجزاء المرفوضة إلى مكب النفايات أو تتطلب إعادة تدوير كيميائية متخصصة. بالنسبة للشركات التي لديها تفويضات الاستدامة، يعد هذا قيدًا حقيقيًا.
"تقل تكاليف عِدَد RIM بنسبة 60–80% عن تكاليف عِدَد القولبة بالحقن لللدائن الحرارية عند استخدام أشكال هندسية متكافئة للقطع."True
تعمل تقنية RIM عند ضغط 50-200 رطل لكل بوصة مربعة مقابل 5000-20000 رطل لكل بوصة مربعة لقولبة الحقن باللدائن الحرارية، مما يسمح باستخدام قوالب الألومنيوم أو الإيبوكسي بدلاً من الفولاذ المقوى. تتراوح تكلفة قالب RIM متوسط التعقيد بين 5000 إلى 25000 دولار مقابل 30000 إلى 150000 دولار لقوالب الحقن.
"يمكن لـRIM إنتاج أجزاء من أي بوليمر، بما في ذلك اللدائن الحرارية الهندسية مثل PEEK وPPS والبولي كربونات."False
تقتصر تقنية RIM أساساً على البوليمرات المتصلدة بالحرارة التي تتصلب من خلال تفاعل كيميائي - بشكل أساسي البولي يوريثانات، والبوليوريا، وبعض الأنظمة الخاصة. تتطلب اللدائن الحرارية الهندسية الانصهار والتبريد، وهذا هو مجال قولبة الحقن التقليدية.
كيف تقارن القولبة بالحقن بالتفاعل بالقولبة بالحقن التقليدية؟
تعتبر Rim أكثر قدرة على المنافسة من قولبة الحقن التقليدية عندما تتوافق التكلفة والمهلة الزمنية ومقايضات الجودة أدناه مع احتياجات برنامجك. تقارن RIM بقولبة الحقن التقليدية من خلال تداول وقت دورة أبطأ واختيار المواد الأضيق لضغط أدوات أقل بكثير، وتكلفة قالب أقل، وإنتاج أسهل لأجزاء كبيرة. في أعمالنا المتعلقة بتسعيرات المصنع، وجدنا أن القرار عادةً ما يعتمد على الحجم وحجم الجزء ومتطلبات المواد ومعايير تشطيب السطح. للحصول على معايير وقت الدورة، قارن علاج RIM الذي يستغرق 2-10 دقائق مع وقت إنتاج قالب الحقن القياسي. (وقت إنتاج صب الحقن)
| العامل | RIM | القولبة بالحقن التقليدية |
|---|---|---|
| ضغط الحقن | 50–200 رطل لكل بوصة مربعة | 5,000–20,000 رطل/بوصة مربعة |
| تكلفة القالب المعتادة | $5,000–$25,000 | 30,000–150,000 دولار |
| وقت الدورة | 2–10 دقائق | 10–60 ثانية |
| خيارات المواد | بولي يوريثان، بوليبوريا، دي سي بي دي | 100+ لدائن حرارية |
| الحد الأقصى لحجم القطعة | 6+ أقدام (2م) | مقيد بقوة الضغط للماكينة |
| النقطة المثلى للحجم | 50–5,000 وحدة/سنة | 1,000–1,000,000+ وحدة/سنة |
| تشطيب السطح (كما هو بعد القولبة) | يتطلب طلاء | يمكن تحقيق الدرجة الأولى |
| نطاق سمك الجدار | 0.125–0.5 بوصة | 0.02–0.5 بوصة |
| قابلية إعادة التدوير | غير قابل لإعادة التدوير (بلاستيك حراري التصلب) | يُعاد طحنه وإعادة استخدامه |
يمثل حجم الإنتاج نقطة التحول الحاسمة. فعند أقل من 2,000 وحدة، عادةً ما تعوض وفورات قوالب RIM بطء زمن دورتها وارتفاع تكلفة المواد لكل جزء. وعند أكثر من 5,000 وحدة، تتفوق القولبة بالحقن لللدائن الحرارية بصورة حاسمة بفضل دوراتها الأسرع وتكاليف موادها الأقل. أما بين 2,000–5,000 وحدة، فيعتمد القرار على تعقيد الجزء ومتطلبات المواد واحتياجات تشطيب السطح.
حجم القطعة هو المتغير الرئيسي الثاني. بالنسبة للقطع الأكبر من 12 بوصة (300 ملم)، غالبًا ما لا يوجد بديل حراري قابل للتصدير للقولبة بالحقن التفاعلي عند الأحجام المنخفضة. يمكن أن تتجاوز تكلفة قالب حقن كبير الحجم (يتطلب مكبسًا بقوة 1000 طن أو أكثر) 200،000 دولار، بينما يظل قالب القولبة بالحقن التفاعلي المماثل تحت 30،000 دولار. وهذا هو السبب في استخدام صناعة السيارات القولبة بالحقن التفاعلي لعقود في واجهات الصدامات، حتى على المركبات المنتجة بكميات كبيرة.
"بالنسبة إلى أحجام الإنتاج التي تقل عن 2,000 وحدة سنويًا، تحقق عملية RIM عادةً تكلفة إجمالية للقطعة أقل من القولبة بالحقن لللدائن الحرارية."True
يضيف قالب RIM بقيمة $20,000، عند استهلاكه على 1,000 وحدة، تكلفة أدوات قدرها $20/وحدة. ويضيف قالب حقن بقيمة $100,000، عند استهلاكه على حجم الإنتاج نفسه، $100/وحدة. وحتى مع ارتفاع تكلفة مادة RIM لكل قطعة، تكون التكلفة الإجمالية للوحدة أقل عند أحجام إنتاج دون 2,000 وحدة.
"تنتج RIM قطعًا بدقة أبعاد وتشطيب سطحي مماثلين للقطع المصنّعة بالقولبة بالحقن في قوالب فولاذية."False
تحقق قطع القولبة بالحقن التفاعلي عادةً تسامحات تبلغ ±0.010–0.030 بوصة مقابل ±0.002–0.005 بوصة للقولبة بالحقن الدقيقة. تتطلب أسطح القولبة بالحقن التفاعلي كما هي طبقة أساس وطلاء لجودة الشكل، بينما يمكن لقوالب الحقن الفولاذية المصقولة أن تقدم أسطحًا من الدرجة الأولى مباشرة.
ما هي أكثر تطبيقات RIM شيوعًا؟
أكثر تطبيقات RIM شيوعاً هي الفئات الرئيسية أو الخيارات الموضحة في هذا القسم. لقد حفر RIM مكانة خاصة حيث تجتمع ميزاته من تكلفة قالب منخفضة، وقدرة على إنتاج قطع كبيرة، وحرية في التصميم لتخلق مزايا واضحة. هذه ليست تطبيقات نظرية — بل تمثل حيث يُستخدم RIM بنشاط في الإنتاج اليوم.
السيارات. تظل رباطات المصد أكبر تطبيق RIM على مستوى العالم. تشمل الاستخدامات الأخرى للسيارات امتدادات الرفارف، والمفسدات، وركائز لوحة العدادات، وألواح الأبواب، وبطانات أسرة الشاحنات الصغيرة. تمثل صناعة السيارات حوالي 65% من إجمالي حجم إنتاج RIM.
المعدات الطبية. تعتبر أغلفة المعدات الكبيرة لأجهزة التصوير بالرنين المغناطيسي، والماسحات الضوئية المقطعية، ومرفقات الروبوت الجراحي من المرشحين الرئيسيين لـ RIM. هذه الأجزاء عادة ما تكون كبيرة (أكثر من 300 مم)، مطلوبة بكميات منخفضة (100-500 وحدة / سنة)، وتحتاج إلى تغليف المكونات الإلكترونية. يمنع ضغط الحقن المنخفض تلف الأسلاك وأجهزة الاستشعار المدمجة.
العبوات الصناعية. أغلفة لوحات التحكم، وصناديق التوصيل الكهربائية، وأغطية المعدات الخاصة بآلات البناء والآلات الزراعية. إن قدرة RIM على تشكيل الحشوات المعدنية لتركيب الأجهزة ومقاومتها للتأثيرات والمواد الكيميائية تجعلها مناسبة تمامًا للبيئات القاسية.
الفضاء الجوي. الألواح الداخلية والقنوات والإنسيابية للطائرات. إن مثبطات اللهب المتأصلة في مادة البولي يوريثين (عند صياغتها مع إضافات مناسبة) والقدرة على تلبية متطلبات الدخان والسمية الخاصة بإدارة الغذاء والدواء الأمريكية تجعل من RIM خيارًا عمليًا للمكونات الداخلية الفضائية منخفضة الحجم.
الالكترونيات الاستهلاكية. حاويات كبيرة الحجم لآلات الألعاب، ومرفقات أجهزة الصراف الآلي، وخزائن الأكشاك. عندما تكون عمليات الإنتاج أقل من 1000 وحدة وتتجاوز الأجزاء المغلفات ذات الحجم القياسي لقولبة الحقن، توفر RIM أرضية متوسطة فعالة من حيث التكلفة بين قولبة الحقن والألياف الزجاجية الموضوعة يدويًا. (صب الحقن)
متى يجب أن تختار القولبة بالحقن بالتفاعل لمشروعك؟
بعد قراءة المزايا، القيود، والمقارنات أعلاه، يتبسط إطار القرار إلى قائمة مراجعة عملية. إليك متى يكون RIM هو الحل الصحيح — ومتى لا يكون.
اختر RIM عندما: يكون حجمك السنوي أقل من 5000 وحدة، ويكون الجزء الخاص بك أكبر من 12 بوصة في أي بُعد، وتحتاج إلى خصائص المواد التي يوفرها البولي يوريثان (مقاومة الصدمات، أو المرونة، أو العزل الرغوي)، وتكون ميزانية الأدوات مقيدة. إذا تحققت ثلاثة من هذه الشروط الأربعة، فإن RIM تستحق تقييمًا جديًا.
لا تختر RIM عندما: تحتاج إلى أكثر من 10000 وحدة سنويًا (وقت الدورة يقتل الاقتصاد)، أو تحتاج إلى لدائن حرارية هندسية مثل مواد قوالب الحقن مثل PEEK أو PPS أو البولي كربونات، أو تحتاج إلى تشطيب السطح من الفئة A بدون طلاء، أو تحتاج إلى تفاوتات صارمة (±0.005 بوصة أو أفضل). في هذه الحالات، يعتبر صب حقن البلاستيك الحراري هو العملية الصحيحة. (قالب الحقن)
المنطقة الرمادية (2000-5000 وحدة): هذا هو المكان الذي يتطلب فيه القرار وضع نماذج تفصيلية للتكلفة. إنشاء جدول بيانات يقارن: (1) تكلفة الأدوات المطفأة على حجم العمر المتوقع، (2) تكلفة المواد لكل جزء، (3) وقت الدورة × معدل الماكينة، و(4) العمليات الثانوية (اللوحة لـ RIM، وتعديلات القالب المحتملة لـ IM). في تجربتنا، تقع نقطة التحول لمعظم الأجزاء متوسطة التعقيد في حدود 3000 إلى 3500 وحدة.
ما هي الأسئلة الأكثر شيوعًا حول القولبة بالحقن التفاعلي؟
ما الفرق بين RIM والقولبة بالحقن؟
تستخدم RIM مكونات كيميائية سائلة - عادةً بوليوول وإيزوسيانات - تتفاعل وتتصلب داخل القالب لتشكيل أجزاء صلبة معالجة حرارياً، تعمل بضغط حقن يبلغ 50–200 رطل/بوصة مربعة فقط. تقوم القولبة بالحقن التقليدية بصهر حبيبات اللدائن الحرارية الصلبة وإجبارها على الدخول إلى القالب بضغط 5,000–20,000 رطل/بوصة مربعة، ثم تبريدها لتتصلب. تقدم RIM تكاليف أدوات أقل بكثير (أقل بنسبة 60–80٪) وتتعامل مع أجزاء أكبر بكثير من القولبة بالحقن القياسية، لكنها تقتصر على مواد أساسها البولي يوريثان وأوقات دورة تتراوح بين 2–10 دقائق مقابل 10–60 ثانية للقولبة بالحقن باللدائن الحرارية. توفر القولبة بالحقن نطاقًا أوسع من اختيار المواد عبر 100+ من اللدائن الحرارية، ودورات إنتاج أسرع، وتسامحات أبعاد أدق.
كم تبلغ تكلفة قوالب القولبة بالحقن التفاعلي مقارنة بالقولبة بالحقن؟
تتراوح تكلفة عِدَد RIM عادةً بين $5,000 و$25,000 للأجزاء متوسطة التعقيد، مقارنةً بما بين $30,000 و$150,000 لقوالب حقن اللدائن الحرارية المكافئة — أي بانخفاض قدره 60–80%. وينتج هذا الفارق الكبير في التكلفة عن ضغط التشغيل المنخفض في RIM (أقل من 200 psi مقابل 5,000–20,000 psi في IM)، مما يتيح تصنيع القوالب من الألومنيوم أو الإيبوكسي المصبوب أو المواد المركبة بدلًا من فولاذ العِدَد المقسّى. وللنماذج الأولية ودفعات الإنتاج القصيرة جدًا، يمكن أن تقل تكلفة قوالب RIM المطبوعة بتقنية 3D عن $1,000. ويتمثل الجانب المقابل في أن قوالب RIM تتآكل أسرع من قوالب الحقن الفولاذية، إذ تدوم عادةً من 5,000 إلى 20,000 دورة حقن مقابل أكثر من 100,000 دورة للعِدَد المصنوعة من الفولاذ المقسّى.
ما أنواع الأجزاء الأنسب للقولبة بالحقن التفاعلي؟
أفضل المرشحين للقولبة بالحقن التفاعلي هم الأجزاء الكبيرة التي تتجاوز 12 بوصة (300 ملم) في أي بعد، والمطلوبة بأحجام إنتاج منخفضة إلى متوسطة تتراوح بين 50–5,000 وحدة سنويًا، حيث تلبي خصائص مادة البولي يوريثان متطلبات التطبيق. تشمل الأمثلة الشائعة: واجهات مصدات السيارات وألواح الهيكل، وأغلفة المعدات الطبية لأجهزة التصوير بالرنين المغناطيسي والتصوير المقطعي المحوسب، وأغلفة لوحات التحكم الصناعية، ومكونات التجهيزات الداخلية للطائرات. الأجزاء التي تتطلب تغليفًا للإدراج المعدنية أو المكونات الإلكترونية أو التعزيزات الهيكلية هي أيضًا مرشحة قوية للقولبة بالحقن التفاعلي لأن ضغط الحقن المنخفض (أقل من 200 رطل لكل بوصة مربعة) لن يتلف الأجهزة المضمنة أثناء القولبة.
هل يمكن للقولبة بالحقن التفاعلي إنتاج أجزاء ذات تسامحات ضيقة؟
تحقق تقنية RIM تفاوتات نموذجية قدرها ±0.010–0.030 بوصة (0.25–0.75 mm)، وهي مناسبة للعديد من تطبيقات الهياكل الإنشائية والأغلفة والألواح. غير أن ذلك لا يرقى إلى ما يمكن أن توفره قولبة حقن اللدائن الحرارية باستخدام قوالب من الفولاذ المقسّى، إذ تبلغ تفاوتاتها ±0.002–0.005 بوصة (0.05–0.13 mm). إذا كان تطبيقك يتطلب توافقات دقيقة للمحامل، أو أسطح إحكام للحشيات، أو أسطح تزاوج محكمة بين عدة قطع، أو متطلبات للأبعاد والتفاوتات الهندسية (GD&T) أضيق من ±0.010 بوصة، فإن القولبة بالحقن التقليدية باستخدام عِدد فولاذية هي عملية التصنيع الأنسب.
هل القولبة بالحقن التفاعلي صديقة للبيئة؟
تمتلك القولبة بالحقن التفاعلي ملفًا بيئيًا مختلطًا يتطلب تقييمًا صادقًا. من الجوانب الإيجابية، تنتج القولبة بالحقن التفاعلي حدًا أدنى من هدر المواد أثناء المعالجة لأن المواد المتفاعلة السائلة تملأ تجويف القالب بدقة، وتستخدم العملية طاقة أقل بكثير لكل جزء بسبب درجات حرارة التشغيل المنخفضة (100–180 درجة فهرنهايت) والضغوط المنخفضة (50–200 رطل لكل بوصة مربعة) مقارنة بالقولبة بالحقن باللدائن الحرارية. ومع ذلك، لا يمكن إعادة تدوير البولي يوريثان المتصلد حرارياً من خلال الوسائل الميكانيكية التقليدية — فلا يمكن إعادة صهر المواد الخردة والقنوات والزوائد والأجزاء منتهية الصلاحية وإعادة معالجتها مثل اللدائن الحرارية. توجد عمليات إعادة تدوير كيميائية للبولي يوريثان ولكنها ليست متاحة على نطاق واسع على المستوى التجاري بعد، مما يعني أن معظم نفايات القولبة بالحقن التفاعلي تذهب حاليًا إلى مكب النفايات.
كم من الوقت يستغرق تجمد جزء القولبة بالحقن التفاعلي؟
تتراوح أوقات دورة الحقن التفاعلي من 2 إلى 10 دقائق لكل طلقة اعتمادًا على سمك القطعة، وصياغة المادة، ودرجة حرارة القالب، وتعقيد القطعة. يمكن إزالة القطع ذات الجدران الرقيقة التي يقل سمكها عن 6 مم من القالب خلال 2-3 دقائق باستخدام صيغ البولي يوريا سريعة التفاعل، بينما قد تتطلب قطع الرغوة الهيكلية السميكة التي تتجاوز 12 مم 8-10 دقائق لتحقيق قوة خضراء كافية قبل الإزالة الآمنة. بعد إزالة القالب، تحتاج قطع الحقن التفاعلي عادةً إلى معالجة لاحقة في درجة حرارة الغرفة لمدة 24-48 ساعة لتحقيق خصائصها الميكانيكية المحددة بالكامل. هذه الخطوة اللاحقة للمعالجة ضرورية - فقد تظهر القطع التي يتم التعامل معها أو تحميلها قبل إكمال المعالجة اللاحقة تشوهًا دائمًا أو انخفاضًا في قوة الصدمة.
هل يمكنك القولبة الفوقية أو القولبة بالإدراج باستخدام القولبة بالحقن التفاعلي؟
نعم، يدعم الحقن التفاعلي بشكل طبيعي تغليف الإدخالات المعدنية، والمكونات الإلكترونية، ومسامير الربط الملولبة، والتعزيزات الهيكلية في عملية تشكيل واحدة. لن يغير ضغط الحقن المنخفض (أقل من 200 رطل لكل بوصة مربعة) أو يتلف الإدخالات الموضوعة مسبقًا أثناء ملء القالب. على عكس التشكيل الفوقي باللدائن الحرارية، الذي يتطلب وحدة حقن ثانية، وضبط دقيق لدرجة الحرارة، وإدارة دقيقة لتوافق المواد، يحدث التغليف بالحقن التفاعلي في طلقة واحدة دون الحاجة إلى ربط كيميائي بين الطبقات. هذا يجعل الحقن التفاعلي فعالاً بشكل خاص لصناديق الأجهزة الطبية ذات الإلكترونيات المدمجة، ومكونات السيارات ذات الأقواس المعدنية الموضوعة مسبقًا، والصناديق الصناعية ذات التدريع الكهرومغناطيسي المتكامل أو نقاط التركيب الملولبة.
البولي يوريثين: البولي يوريثين (PU) عبارة عن بوليمر متعدد الاستخدامات يتكون من تفاعل ثنائي إيزوسيانات مع البوليولات، وهو متوفر في رغوة مرنة ورغوة صلبة وأشكال مطاطية مع نطاق واسع من الصلابة والخصائص الميكانيكية. ↩
التصلد بالحرارة: التصلد بالحرارة عبارة عن بوليمر يخضع لتفاعل كيميائي لا رجعة فيه أثناء المعالجة، مما يشكل بنية جزيئية مترابطة بشكل دائم لا يمكن إعادة صهرها أو إعادة تشكيلها. ↩
التفاعل الطارد للحرارة: التفاعل الطارد للحرارة هو عملية كيميائية تطلق طاقة على شكل حرارة إلى المناطق المحيطة بها، وتكون الطاقة الإجمالية للمنتجات أقل من طاقة المواد المتفاعلة. ↩
