يُعد فهم عملية القولبة بالحقن التفاعلي (RIM) أمرًا ضروريًا للصناعات التي تسعى إلى إنتاج مكونات متينة ومعقدة بكفاءة. يستكشف هذا المنشور في هذه المدونة أساسيات RIM وتطبيقاتها وتفاصيلها الفنية وأدواتها العملية والتقنيات ذات الصلة، مما يوفر دليلاً شاملاً لصناع القرار والمهنيين.
تعتبر RIM فعالة من حيث التكلفة بالنسبة لأحجام الإنتاج المنخفضة إلى المتوسطة.True
تجعل تكاليف الأدوات المنخفضة مع قوالب الألومنيوم من قوالب الألومنيوم RIM اقتصادية في عمليات التشغيل الأصغر مقارنةً بالقوالب الفولاذية عالية التكلفة في العمليات الأخرى.
يمكن لـ RIM إنتاج أشكال بسيطة فقط.False
تتفوق RIM في إنشاء أشكال هندسية معقدة بسبب اللزوجة المنخفضة لموادها السائلة، مما يتيح تصميمات معقدة.
ما هي أساسيات القولبة بالحقن التفاعلي؟
RIM هي عملية متخصصة توفر مزايا فريدة من نوعها في التصنيع، خاصةً بالنسبة للأجزاء التي تتطلب قوة وتعقيدًا.
تتضمن القولبة بالحقن التفاعلي2 مزج بوليمرين سائلين متصلدين بالحرارة3 أو أكثر، يتفاعلان ويتصلبان داخل قالب لتكوين قطع صلبة وخفيفة لمختلف التطبيقات.
تعريفات واضحة
-
الاسم التقني الكامل: القولبة بالحقن التفاعلي
-
الأسماء الشائعة: RIM، القولبة بالحقن السائل
-
المبادئ الأساسية: يُمزج مكونان سائلان أو أكثر، عادةً من البوليمرات المتصلدة بالحرارة، ويُحقنان في قالب بضغط منخفض، ثم يعالجان بتفاعل كيميائي لتكوين قطعة صلبة.
التصنيف
-
منظور العملية: مجموعة فرعية من القولبة بالحقن مخصصة للمواد المتصلدة بالحرارة، وتستخدم الحقن منخفض الضغط4 وتفاعلات المعالجة.
-
منظور المواد: تستخدم أساسًا بوليمرات متصلدة بالحرارة مثل البولي يوريثان والبولي يوريا والبولي إيزوسيانورات.
-
منظور التطبيقات: شائعة في السيارات (مثل المصدات)، والأجهزة الطبية (مثل الصواني)، والأثاث، والمكونات الصناعية.
ما هي تطبيقات القولبة بالحقن التفاعلي؟
إن تعدد استخدامات RIM يجعلها خيارًا مفضلاً لمختلف الصناعات التي تحتاج إلى قطع خفيفة الوزن وقوية في الوقت نفسه.
تُستخدم RIM5 على نطاق واسع في قطاعات السيارات والطب والصناعة لإنتاج قطع كبيرة ومعقدة تتمتع بخصائص مواد ممتازة وكفاءة في التكلفة.
سيناريوهات التطبيق النموذجية
-
السيارات: المصدات، والرفارف، ومشتتات الهواء.
-
الأجهزة الطبية: صوانٍ دوارة وأغطية للمعدات.
-
الأجهزة المنزلية: أغلفة مقاومة للحرارة.
مقارنة الإيجابيات والسلبيات
| أسبكت | RIM | قولبة الحقن التقليدية |
|---|---|---|
| المواد | المواد الحرارية | اللدائن الحرارية |
| الضغط | منخفض (100 رطل لكل بوصة مربعة تقريبًا) | عالية |
| تكلفة الأدوات | أقل (قوالب الألومنيوم) | أعلى (قوالب الصلب) |
| حجم الجزء | كبيرة ومعقدة | أصغر ودقيق |
| حجم الإنتاج | منخفضة إلى متوسطة (100-20,000 جزء) | عالية |
تُعد RIM مثالية للأجزاء الكبيرة والمعقدة.True
تسمح عملية الضغط المنخفض والمواد السائلة التي تستخدمها بتصميمات معقدة ومكونات أكبر.
وحدة RIM مناسبة للإنتاج بكميات كبيرة.False
تم تحسين RIM لعمليات التشغيل المنخفضة إلى المتوسطة نظرًا لاقتصاديات المعالجة والأدوات.
ما هي خطوات عملية القولبة بالحقن التفاعلي؟
سير عمل RIM هو تسلسل دقيق يضمن الجودة والكفاءة في إنتاج الأجزاء.
تمزج عملية RIM المكونات السائلة وتحقنها في قالب بضغط منخفض وتعالجها في أجزاء صلبة، وهي مثالية للتصميمات المعقدة وخفيفة الوزن.
تفاصيل سير العمل الكاملة للعملية
-
تحضير المواد: تُخزَّن المكونات السائلة (مثل البوليول والإيزوسيانات) بصورة منفصلة.
-
الخلط: تُدمج المكونات في رأس خلط عالي الضغط.
-
الحقن: يُحقن المزيج في قالب بضغط منخفض (~100 psi).
-
المعالجة: يحدث التفاعل الكيميائي، فتُعالَج المادة وتتحول إلى جسم صلب داخل القالب.
-
إزالة القالب: تُخرج القطعة المتصلبة بعد المعالجة.
-
ما بعد المعالجة: التشذيب أو الطلاء أو التشطيب حسب الحاجة.
المعلمات الرئيسية
-
نسبة الخلط: تحدد سرعة التفاعل وخصائص القطعة.
-
درجة الحرارة: تؤثر في زمن المعالجة وجودتها.
-
الضغط: يضمن ضغط الحقن المنخفض ملء القالب بصورة صحيحة دون قوة مفرطة.
توافق المواد
-
البولي يوريثان: يوفر المرونة أو الصلابة بحسب التركيبة.
-
البولي يوريا: يوفر مقاومة للمواد الكيميائية والتآكل.
-
البولي إيزوسيانورات: يعزز العزل الحراري.
يؤثر اختيار المواد على نتائج RIM.True
تصمم المواد المتصلدة بالحرارة المختلفة مثل البولي يوريثان أو البولي يوريثان خصائص الجزء حسب الاحتياجات الخاصة.
ما هي الأدوات العملية التي تعزز تصميم واختيار RIM؟
أدوات عملية تساعد المتخصصين على تحسين إدارة علاقات العملاء على النحو الأمثل لمشاريع محددة واتخاذ القرارات.
تساعد قوائم مراجعة تصميم RIM وأدلة اختيار العملية في إنشاء أجزاء فعالة واختيار طريقة التصنيع المناسبة.
قائمة مراجعة التصميم
-
حجم القطعة: مثالي للمكونات الكبيرة والمعقدة.
-
سُمك الجدار: من 1.2mm إلى 3mm لتحقيق القوة والمعالجة المثلى.
-
زوايا السحب: 1.5-2 درجة لتسهيل إزالة القالب.
-
اختيار المواد: طابِق الخصائص (مثل المرونة ومقاومة الحرارة) مع التطبيق.
عملية اتخاذ قرار اختيار العملية
- حجم الإنتاج: الأنسب للدفعات المنخفضة إلى المتوسطة (100-20,000 قطعة).
-
تعقيد القطعة: مرتفع بسبب خصائص المادة السائلة.
-
خصائص المواد: تتطلب خصائص مخصصة للمواد المتصلدة بالحرارة.
كيف تتصل RIM بالتقنيات الأخرى؟
تندرج آلية RIM ضمن منظومة تصنيع أوسع نطاقاً، حيث تتكامل وتتباين مع العمليات ذات الصلة.
تتكامل تقنية RIM مع تحضير المواد الأولية والتشطيب النهائي، بينما تختلف عن تقنيات مثل القولبة بالحقن التقليدية.
الملاحة التكنولوجية ذات الصلة
-
القولبة بالحقن التقليدية: تستخدم اللدائن الحرارية لإنتاج قطع دقيقة بكميات كبيرة.
-
القولبة بالضغط: مناسبة للقطع الأكبر والأبسط المصنوعة من مواد متصلدة بالحرارة.
-
القولبة الدورانية: تنتج قطعًا مجوفة من اللدائن الحرارية.
-
التصنيع بالإضافة: مثالي لإنشاء النماذج الأولية قبل إنتاج RIM.
جدول المقارنة
| التكنولوجيا | نوع المادة | الضغط/درجة الحرارة | حالة الاستخدام النموذجي |
|---|---|---|---|
| RIM | المواد الحرارية | ضغط منخفض، حوالي 100 رطل لكل بوصة مربعة | الأجزاء الكبيرة والمعقدة |
| قولبة الحقن التقليدية | اللدائن الحرارية | ضغط عالي، درجة حرارة عالية | أجزاء صغيرة ودقيقة |
| القولبة بالضغط | المواد الحرارية | قالب معتدل، مسخن معتدل | الأجزاء الأكبر حجماً والأبسط |
| القوالب الدورانية | اللدائن الحرارية | دوران منخفض وساخن | الأجزاء المجوفة |
تكمّل وحدة RIM التصنيع المضافة.True

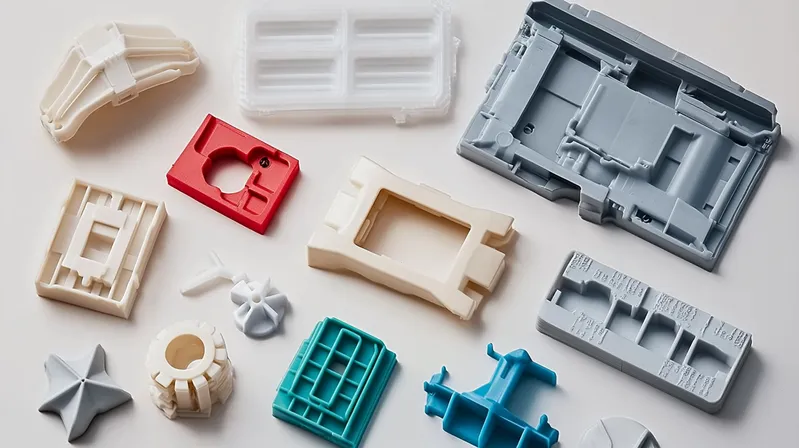

يمكن اختبار النماذج الأولية من الطباعة ثلاثية الأبعاد قبل التوسع في إنتاج RIM.
الخاتمة
القولبة بالحقن التفاعلي (RIM) عملية فعالة لصنع قطع كبيرة وخفيفة ومعقدة، ولا سيما لتطبيقات السيارات والطب والصناعة. ويجعلها استخدام البوليمرات المتصلدة بالحرارة والحقن منخفض الضغط والأدوات الاقتصادية خيارًا بارزًا لأحجام الإنتاج المنخفضة إلى المتوسطة. ومن خلال فهم سير العمل وخيارات المواد والأدوات العملية، يمكن للمصنعين الاستفادة من RIM لتلبية احتياجات محددة في التصميم والأداء. راجع دليلنا الكامل للقولبة بالحقن للحصول على نظرة شاملة.
-
