Enjeksiyon Kalıpları Nasıl Üretilir?

Bir enjeksiyon kalıbı; parça tasarımının incelenmesi, takım çeliğinin seçilmesi, kalıp yapısının tasarlanması, boşluk ve çekirdek insertlerinin işlenmesi, yüzeyin bitirilmesi, takımın montajı ve kalıp denemesiyle doğrulanması yoluyla üretilir. Teklif, maliyet, teslim süresi ve tedarikçi yetkinliğini karşılaştırmadan önce proses bağlamı için enjeksiyon kalıplama süreci kılavuzumuza, kapsamlı enjeksiyon kalıbı kılavuzumuza ve enjeksiyon kalıplama tedarikçisi bulma kılavuzumuza bakın.

Kalıp İmalatında Tek Bir Kesim Yapılmadan Önce Neler Olur?

İşleme öncesi çalışma; çelik kesilmeden önce tamamlanan DFM incelemesi, kalıp yapısı tasarımı, çelik planlaması, simülasyon ve işleme hazırlığıdır. Herhangi bir metal kesilmeden önce kalıp üretimi kritik bir tasarım incelemesi aşamasıyla başlar: müşterinin parça tasarımı analiz edilir, kalıp türü ve çelik sınıfı seçilir, kalıp akış simülasyonu yapılır ve ayrıntılı 3D kalıp tasarım verileri hazırlanır. Fabrikamızda toplam kalıp teslim süresinin yaklaşık %20–30’unu bu işleme öncesi aşamaya ayırıyoruz ve bunu yaptığımız en önemli yatırım olarak görüyoruz.

Başlangıç noktası, müşterinin 3D parça modelinin Üretilebilirlik için Tasarım (DFM) incelemesidir. Minimum et kalınlığını (kuralımız: çoğu reçine için en az 1.0 mm), çarpılma ve çökme izlerini önleyecek tutarlı et kalınlığını, yeterli kalıp açılarını (en az 1°–3°), sürgü veya eğik itici gerektiren ters açı özelliklerini ve kritik alanlarda birleşme izi oluşturmadan parçayı dolduracak giriş konumlarını kontrol ederiz.

DFM onayından sonra kalıp tasarımcılarımız, tüm kalıp montajını oluşturmak için CAD yazılımı (genellikle özel kalıp tasarım modülleriyle CATIA veya Solidworks) kullanır: kavite ve maça insertleri, kalıp tabanı, dağıtım kanalı sistemi, soğutma kanalı düzeni, çıkarma sistemi ve tüm yan hareket bileşenleri. Bu tasarım paketi genellikle 200–600 sayfalık mühendislik çizimi ve 3D veri dosyalarından oluşur.

Kalıp Akış Analizi Kalıp Tasarımını Nasıl İyileştirir?

Kalıp akış analizi³, işleme başlamadan önce dolumu, basıncı, soğutmayı, birleşme çizgilerini, hava kapanlarını, çökmeyi ve çarpılmayı öngören bir simülasyon adımıdır. Kalıp akış analizi, kalıp kesilmeden önce plastik dolum, ütüleme ve soğutma aşamalarını simüle ederek kalıp tasarımını iyileştirir; birleşme çizgileri, hava kapanları, çökme izleri ve çarpılma gibi olası kusurları pahalı çelik değişikliklerine dönüşmeden belirler. Ürettiğimiz her seri üretim kalıbında akış analizi yapıyoruz; operasyonumuzda bundan taviz vermiyoruz.

Simülasyon; belirli reçine, parça geometrisi, önerilen giriş konumu ve soğutma kanalı düzeni için birbirine bağlı akışkanlar dinamiği ve ısı transferi denklemlerini çözer. Çıktılar arasında eriyik cephesinin ilerleyişini gösteren dolum süresi haritaları, dolum sonundaki basınç dağılımı, takımdaki sıcak noktaları belirleyen sıcaklık haritaları, kaynak çizgilerinin konumları ve itme ile soğutma sonrasında öngörülen çarpılma bulunur.

Kalıp akış analizinin, sorunları işlenmeden önce belirleyerek proje başına $20,000–$80,000 tasarruf sağladığını gördük. Yaygın bir örnek: müşteri 400×300 mm dikdörtgen bir parça için tek merkezî yolluk girişi önerir. Simülasyon, tek girişli dolumun iki işlevsel geçmeli özellik boyunca kaynak çizgileri oluşturduğunu gösterir. Tasarımı iki girişli sıcak yolluk sistemine dönüştürürüz; kalıp maliyetine $3,000 ekler, ancak kalıp üretildikten sonra gerekecek $15,000’lık giriş modifikasyonlarını ve haftalarca gecikmeyi ortadan kaldırır.

Hangi Çelik Kullanılır ve İşlemeye Nasıl Hazırlanır?

Kalıp çeliği; üretim hacmi, reçine davranışı, yüzey kalitesi, korozyon riski, takım ömrü ve ısıl işlem gereksinimlerine göre seçilir. Enjeksiyon kalıbı çeliği gerekli üretim hacmine, plastik malzemeye ve yüzey kalitesine göre seçilir; en yaygın sınıflar P20, H13, S136 ve NAK80’dir. Ardından çelik tedarikçisi tarafından kaba blok ölçülerinde kesilir, gerilimi giderilir ve işleme öncesinde incelenir. Fabrikamızda çelik kalitesinin asla tasarruf yapılacak bir alan olmadığını öğrendik; inklüzyon veya iç gerilim bulunan düşük kaliteli bloklar EDM işlemleri sırasında feci çatlaklara yol açar.

Tipik bir P20 kalıp tabanı için, sertifikalı çelik tedarikçilerimizden 28–32 HRC değerinde önceden sertleştirilmiş ve nihai blok ölçülerine 5–10 mm kalacak şekilde kesilmiş bloklar alırız. Herhangi bir talaşlı işleme başlamadan önce, 80 mm’den kalın bloklarda iç boşlukları veya segregasyonu kontrol etmek için ultrasonik test uygularız; bunlar, takım boşluğu işlenip üretimde yüke maruz kalana kadar ortaya çıkmayacak kusurlardır.

Kaba işlemeden sonra sertleştirilecek H13 ve S136 kalıplarda tüm unsurları, bütün yüzeylerde 0.3–0.5 mm işleme payı bırakarak kaba işleriz; bloğu ısıl işleme göndeririz (H13 için 50–54 HRC’ye, S136 için 48–52 HRC’ye sertleştirme) ve ardından nihai ölçülere kadar hassas işleriz. Bu sıralama kritiktir: son işlemeden sonra sertleştirme yapamazsınız; su verme kaynaklı termal deformasyon, onlarca saatte elde ettiğiniz hassasiyeti yok eder.

Kalıp Kaviteleri ve Maçaları Oluşturmak İçin CNC İşleme Nasıl Kullanılır?

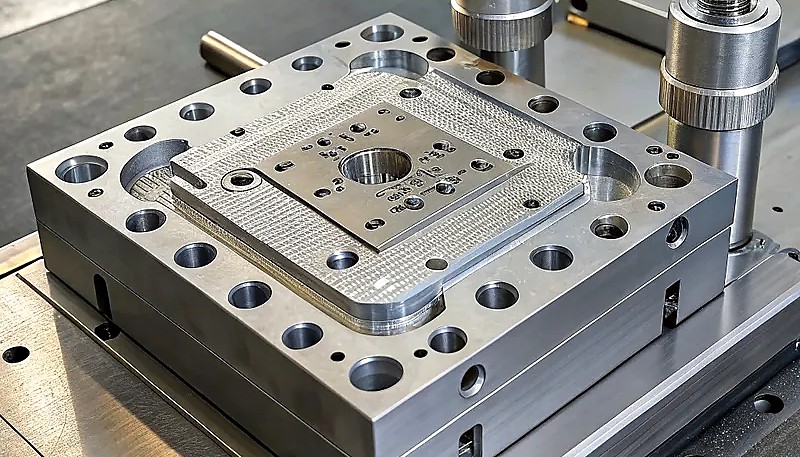

CNC işleme, 3D kalıp verilerinden kalıp boşluğu, çekirdek, ek parça ve kalıp tabanı geometrisini işlemek için kullanılan temel çelik kaldırma prosesidir. CNC işleme; karbür takımlı çok eksenli freze merkezleriyle çelik bloklardan malzeme kaldırarak, 3D kalıp tasarım verilerini kaba talaş kaldırmadan yarı finişe ve hassas finiş pasolarına kadar birbirini izleyen çok sayıda operasyonda uygulayıp kalıp boşluklarını ve çekirdekleri oluşturur. Fabrikamızda CNC işleme, toplam kalıp üretim süresinin 40–60%‘ini oluşturur ve en yetkin programlama ile kurulumu gerektirir.

Tipik bir kalıp boşluğu bloğunun işleme sırası üç aşamadan oluşur. Kaba işlemede, malzemenin büyük kısmını kaldırmak için yüksek ilerleme hızlarında büyük parmak frezeler (20–32 mm çapında) kullanılır ve tüm yüzeylerde 0,5–1,0 mm işleme payı bırakılır. Geometri değişikliklerinden bağımsız olarak talaş yükünü sabit tutan yüksek hızlı kaba işleme takım yolları kullanarak makine milini koruyor ve kesici ömrünü uzatıyoruz.

Yarı finiş işlemede daha küçük parmak frezeler (8–16 mm) ve orta ilerleme hızları kullanılarak pay 0,1–0,2 mm’ye düşürülür; böylece kalıp boşluğu yüzeyi iyileştirilirken finiş paso için kalan iş en aza indirilir. Bu adım, finiş takım yollarının izleyeceği doğru referans yüzeylerin oluşturulması açısından kritiktir.

Finiş pasolarında ayrıntılı özellikler için çapı 0,5–1,0 mm kadar küçük küresel uçlu parmak frezeler kullanılır; 20.000–40.000 RPM mil hızında ve 0,05–0,1 mm yanal adımlarla çalışılarak polisaj öncesinde Ra 0,4–0,8 µm yüzey pürüzlülüğü elde edilir. Yüzey alanı 300×250 mm olan karmaşık bir A yüzü kalıp boşluğunda yalnızca finiş işlemi 16–40 saat CNC süresi alabilir.

EDM, enjeksiyon kalıplarının yapımında nasıl bir rol oynar?

EDM; keskin köşeler, derin nervürler, dar kanallar, yazılar ve freze kesicilerinin erişemediği kalıp özellikleri için kullanılan kıvılcımla aşındırma prosesidir. EDM (Elektriksel Deşarjla İşleme), bir elektrot ile çelik iş parçası arasındaki kontrollü elektrik kıvılcımlarıyla metali mekanik temas olmadan aşındırarak CNC frezelemenin erişemediği keskin iç köşeler, derin nervürler, ince yazı gravürleri ve karmaşık geometriler oluşturur. EDM’yi üretim kalıplarımızın 60–80%‘inde, özellikle 0.3 mm yarıçapın altındaki keskin nervür dipleri ve 5:1’in üzerindeki en-boy oranlarına sahip derin kanallar gibi özellikler için kullanıyoruz.

Kalıp üretiminde iki temel EDM yöntemi vardır. Dalma erozyon (kalıp oyma veya koçbaşı EDM olarak da bilinir), çeliği aşındırarak elektrodun negatif ayna görüntüsünü oluşturan şekillendirilmiş grafit veya bakır elektrot kullanır. Özel elektrotları ayrı grafit CNC makinelerinde işliyor, ardından nihai yüzey kalitesini elde etmek için kaba ve finiş kıvılcım koşullarından oluşan dizileri programlıyoruz. Rutin olarak ±0,005 mm tolerans elde edilir.

Tel erozyon, bir bloğun tüm kalınlığı boyunca hassas 2D profiller kesmek için sürekli hareket eden pirinç tel (0,1–0,3 mm çapında) kullanır. İtici pim delikleri, maça pimi delikleri ve aynı doğrusallığı elde etmek için birden fazla CNC kurulumu gerektirecek hassas boydan boya kanalların kesiminde tel erozyon kullanıyoruz.

EDM’nin başlıca sınırlaması hızdır; malzeme kaldırmada CNC frezelemeden 5–10× daha yavaştır. Her zaman CNC ile mümkün olduğunca fazla işleme yapar, EDM’yi gerçekten gerektiren özelliklere ayırırız. Stratejik EDM yerleşimi, verimli kalıp atölyelerini yavaş olanlardan ayıran temel becerilerden biridir.

Kalıp Yüzeyi Nasıl Son İşlenir ve Parlatılır?

Kalıp yüzey bitirme; parça görünümünü, kalıptan ayrılma davranışını ve yüzey kalitesini kontrol eden taşlama, polisaj veya dokulandırma prosesidir. Kalıp yüzey bitirme, taşla taşlamadan giderek daha ince elmas polisaj bileşiklerine ilerler ve sonunda optik ve estetik uygulamalar için ayna benzeri yüzeyler veya işlevsel parçalar için belirli dokular (VDI/Mold-Tech) elde edilir. Polisaj, kalıp üretiminde en yoğun işçilik gerektiren tek adımdır ve otomasyonu en zor işlemdir. Fabrikamızdaki polisaj ekibi en uzman ekiplerimizden biridir; ayna yüzey polisajı ustalaşması yıllar süren bir beceridir.

Parlatma sırası, EDM yeniden katılaşma tabakasını ve işleme takımı izlerini gidermek için taşlama taşlarıyla (600 kum → 800 kum) başlar. Ardından elmas macunlara geçeriz: SPI B-2 standardı (ticari parlatma) için 6 µm → 3 µm → 1 µm → 0,25 µm; SPI A-1 ayna finişi için 0,1 µm elmas ve 50 nm oksit parlatma bileşiğine kadar devam ederiz.

Dokulu yüzeylerde (SPI C veya D standartları ya da kauçuk dokunuşlu yüzeyler için belirli VDI doku desenleri) ince polisaj yapmayız; tüm işleme tamamlandıktan sonra çeliği kimyasal olarak dağlarız. Doku derinliği gerekli ek kalıp çıkış açısını belirler: her 0.025 mm doku derinliği, her tarafta ek 1° çıkış açısı gerektirir. Herhangi bir doku uygulanmadan önce çıkış açılarının onaylanmasını sağlarız; dokulu bir yüzeyden dokuyu kaldırmak önemli ölçüde yeniden işleme gerektirir.

Kalıp Denemesi ve İlk Numune Muayenesi Sırasında Ne Olur?

Kalıp denemesi, kalıp sevkiyatından önce dolumu, çıkarmayı, ölçüleri, yüzey kalitesini ve düzeltme gereksinimlerini kontrol eden ilk üretim testidir. Kalıp denemesi (“T1 denemesi” olarak da adlandırılır), tamamlanmış kalıbın müşteriye gönderilmeden önce hedef enjeksiyon makinesinde belirtilen reçineyle çalıştırılarak dolumunun, yüzey kalitesinin, ölçü hassasiyetinin ve çıkarma işlevinin değerlendirildiği ilk üretim testidir. Fabrikamızda T1 denemeleri kalıp yapım prosesinin en yoğun günleridir; bulunan her kusur, kalıp müşterinin tesisine ulaşmadan önce iyileştirme fırsatıdır.

İlk vuruştan önce belirtilen reçineyi üretici gereksinimlerine göre kurutur, malzeme veri sayfalarına dayanarak ilk proses parametrelerini (eriyik sıcaklığı, kalıp sıcaklığı, enjeksiyon hızı ve soğutma süresi) ayarlar ve takım kelepçelerinin makine plakası şartnamesine uygunluğunu doğrulayarak kalıbı monte ederiz. İlk vuruşları yavaş enjeksiyon hızında çalıştırır ve dolumu vuruş bazında izleriz; parça %95 dolana kadar hızı kademeli olarak artırır, ardından ütülemeyi tamamlamak için tutma basıncını ayarlarız.

İlk Ürün Muayenesi (FAI), müşteri çizimindeki her ölçünün tolerans dahilinde olduğunu belgeler. Tüm kritik ölçüler için CMM (Koordinat Ölçüm Makinesi) kullanır ve her ölçüm noktasında gerçek değer ile nominal değeri raporlarız. Otomotiv veya tıbbi parçalar için tipik FAI raporları, kritik özelliklerde ±0.01 mm kadar dar toleranslarla ölçülmüş 50–200 boyut içerir.

T1 sonrasında çoğu kalıp küçük düzeltmeler gerektirir: dolum dengesine göre giriş boyutunu ayarlamak, hava hapsinin eksik doluma yol açtığı yerlere havalandırma kanalları eklemek, birleşme izlerini polisajlamak veya çelik emniyetli boyutsal düzeltmeler yapmak. Kontrollü çelik kaldırma işleminin ilk numune muayenesinden sonra ölçülen sapmaları düzeltebilmesi için kritik özelliklere çelik emniyet payları ekleriz.

Alıcılar Bir Kalıbı Onaylamadan Önce Neleri Kontrol Etmelidir?

Alıcı onay kontrol listesi; DFM kanıtı, çelik sınıfı, kalıp tasarımı, işleme kayıtları, T1 numuneleri, FAI verileri ve açık düzeltmelerden oluşur. Alıcılar kalıp sevkiyatını onaylamadan önce DFM incelemesini, kalıp çeliği sınıfını, boşluk ve çekirdek tasarımını, CNC ve EDM planını, parlatma standardını, T1 deneme numunelerini, FAI raporunu ve düzeltme listesini kontrol etmelidir. Bu kayıtlar, tedarikçinin kalıp yapım sürecini kontrol edip etmediğini veya yalnızca hatalar ortaya çıktıktan sonra tepki verip vermediğini kanıtlar.

Sıkça Sorulan Sorular

Bir enjeksiyon kalıbı yapmak ne kadar sürer?

Basit bir prototip veya tek gözlü kalıp yaklaşık 2 ila 5 hafta sürebilirken sürgülü, eğik iticili veya çok gözlü yerleşime sahip karmaşık bir üretim kalıbı genellikle 8 ila 12 hafta gerektirir. Süreyi en çok CNC işleme saatleri (özellikle sertleştirilmiş çelikte), EDM elektrot üretimi, ısıl işlem çevrim süresi ve yüzey parlatma belirler. Şanghay tesisimizde ayda 100+ kalıp setini destekleyen şirket içi bir kalıp üretim hattı işletiyoruz; bu, dış kaynaklı kalıphanelere kıyasla teslim sürelerini kısaltır. Alıcılar teslim süresini her zaman DFM incelemesi aşamasında doğrulamalıdır.

Bir enjeksiyon kalıbı üretmenin ilk adımı nedir?

İlk adım talaşlı işleme değil, Üretilebilirlik için Tasarım (DFM) incelemesidir. Mühendisler herhangi bir çelik kesilmeden önce cidar kalınlığını, kalıptan çıkış açısını, nervürleri, bossları, alt kesitleri, giriş konumlarını ve malzeme akışını kontrol eder. Bu inceleme, işlenmesi imkânsız alt kesitler veya üretim sırasında çöküntü izlerine yol açacak düzensiz cidar kalınlığı gibi sorunları yakalar. DFM’yi atlamak kalıp imalatındaki en pahalı tek hatadır — talaşlı işlemeden sonra bulunan sorunların düzeltilmesi 5 ila 10 kat daha pahalıdır. Kapsamlı bir DFM incelemesi, parça karmaşıklığına bağlı olarak genellikle 3 ila 5 iş günü sürer. Bu kontrol, kalıp sevkiyat onayından önce belgelenmelidir.

Kalıp yapımında neden hem CNC işleme hem de EDM kullanılır?

CNC işleme çeliğin büyük bölümünü hızla kaldırır ve ana kavite, maça ve kalıp tabanı geometrisini yüksek hassasiyetle oluşturur. EDM, CNC’nin erişemediği keskin iç köşeler, derin dar federler, ince yazı gravürleri ve karmaşık ters açı geometrileri için kullanılır. İki proses birlikte en iyi sonucu verir: kaba malzeme kaldırma ve genel form için CNC, kesici takımı kırabilecek ayrıntılar ve hassas unsurlar için EDM. Uygulamada tipik bir kalıbın işleme süresinin yaklaşık yüzde 70’i CNC, yüzde 30’u EDM’dir. Bu kontrol, kalıp sevkiyat onayından önce belgelenmelidir.

Kalıp üreticileri kalıp çeliğini nasıl seçer?

Kalıp çeliği; üretim hacmi, reçinenin aşındırıcılığı, korozyon riski, yüzey kalitesi gereklilikleri, beklenen takım ömrü ve bütçe kısıtlarına göre seçilir. 100,000 baskının altındaki düşük hacimli üretimlerde ön sertleştirilmiş P20 çeliği iyi işlenebilirlik ve daha düşük toplam maliyet sunar. 500,000 baskının üzerindeki yüksek hacimli üretimde sertleştirilmiş H13 veya S136 üstün aşınma direnci sağlar ve şeffaf parçalar için optik ayna yüzeyine parlatılabilir. PVC veya alev geciktirici bileşikler gibi korozif reçineler kalıplanırken S136 gibi paslanmaz kaliteler özellikle tercih edilir. Bu kontrol, kalıp sevkiyat onayından önce belgelenmelidir.

İlk kalıp denemesinde ne olur?

Genellikle T1 olarak adlandırılan ilk kalıp denemesi gerçeğin ortaya çıktığı andır; bitmiş kalıbın gerçek bir enjeksiyon kalıplama makinesinde kabul edilebilir parçalar üretip üretemediğini sınar. Ekip ilk proses parametrelerini ayarlar, 20 ila 50 baskı çalıştırır ve dolum düzenini, boyutları, kozmetik kaliteyi ve çapağı değerlendirir. Çoğu kalıp T1 sonrasında dolum dengesini sağlamak için yolluk girişi boyutunun ayarlanması, havalandırma kanalları eklenmesi veya soğutmanın ayarlanması gibi küçük düzeltmeler gerektirir. Ayrıntılı İlk Parça Muayenesi (FAI) raporu, her boyutu müşteri teknik resmindeki toleranslarla karşılaştırarak belgeler. Bu kontrol, kalıp sevkiyatı onaylanmadan önce belgelenmelidir.

ZetarMold, çelik kesilmeden önce bir enjeksiyon kalıbı projesinin incelenmesine yardımcı olabilir mi?

Evet. ZetarMold, herhangi bir çelik kesilmeden önce enjeksiyon kalıbı projeleri için ücretsiz kalıplanabilirlik incelemesi sunar. 3D dosyaları (STEP veya IGES), toleransları içeren 2D çizimleri, reçine gereksinimlerini, kozmetik yüzey şartnamelerini, yıllık hacmi ve tüm özel gereksinimleri gönderebilirsiniz. Mühendislik ekibimiz tasarımı inceler, olası imalat sorunlarını belirler ve çelik seçimi, giriş konumu ve beklenen takım ömrü hakkında öneriler sunar. Şanghay’daki fabrikamızda 20+ yıllık enjeksiyon kalıplama ve takımlandırma deneyimimizle maliyetli tasarım hatalarından erken aşamada kaçınmanıza yardımcı olabiliriz. Bu kontrol, kalıp sevkiyat onayından önce belgelenmelidir.

Özet: Enjeksiyon Kalıbı Nasıl Yapılır?

Bir enjeksiyon kalıbı kontrollü bir sıra izlenerek üretilir: DFM incelemesi, kalıp tasarımı, çelik hazırlığı, CNC işleme, EDM, parlatma, montaj, T1 denemesi, düzeltme ve ilk parça muayenesi. En güçlü kalıp tedarikçileri her adımı açıklayabilir; her geçit, çelik, işleme ve muayene kararı için kanıt gösterebilir ve bu seçimleri üretim kalitesiyle toplam proje maliyetine bağlayabilir.
