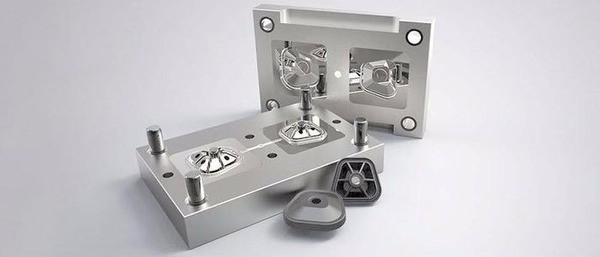

Come vengono realizzati gli stampi a iniezione?

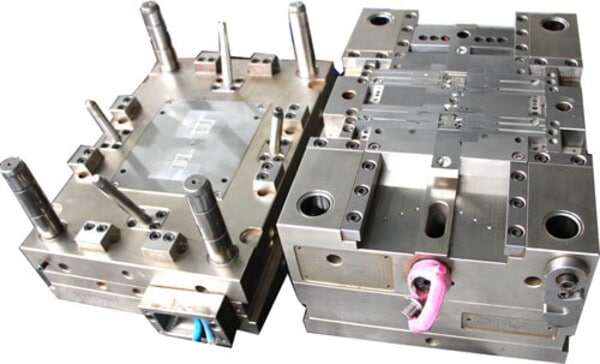

Uno stampo a iniezione viene realizzato esaminando il progetto del pezzo, scegliendo l’acciaio, progettando la struttura dello stampo, lavorando gli inserti di cavità e matrice, rifinendo la superficie, assemblando l’attrezzatura e convalidandola mediante prova stampo. Per approfondire il processo, consulta la nostra guida al processo di stampaggio a iniezione, la guida completa agli stampi a iniezione e la guida alla selezione dei fornitori di stampaggio a iniezione prima di confrontare preventivi, costi, tempi di consegna e capacità dei fornitori.

Cosa avviene prima di effettuare il primo taglio nella fabbricazione dello stampo?

Le attività preliminari alla lavorazione comprendono la revisione DFM, la progettazione della struttura dello stampo, la pianificazione dell’acciaio, la simulazione e la preparazione eseguite prima del taglio. Prima di asportare metallo, la costruzione dello stampo inizia con una revisione progettuale critica: analisi del pezzo del cliente, scelta del tipo di stampo e della qualità dell’acciaio, simulazione del flusso e creazione dei dati 3D dettagliati. Nel nostro stabilimento dedichiamo a questa fase circa il 20–30% del tempo totale di consegna dello stampo, ed è l’investimento più importante.

Il punto di partenza è una revisione della progettazione per la producibilità (DFM) del modello 3D del pezzo del cliente. Verifichiamo lo spessore minimo delle pareti (la nostra regola: minimo 1.0 mm per la maggior parte delle resine), l’uniformità dello spessore per prevenire deformazioni e risucchi, angoli di sformo adeguati (minimo 1°–3°), sottosquadri che richiedono cursori o sollevatori e posizioni dei punti di iniezione capaci di riempire il pezzo senza linee di saldatura nelle aree critiche.

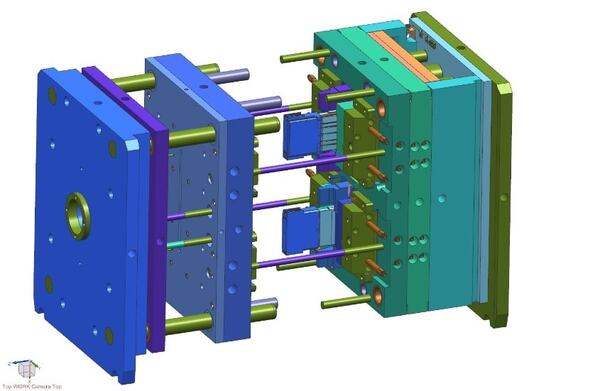

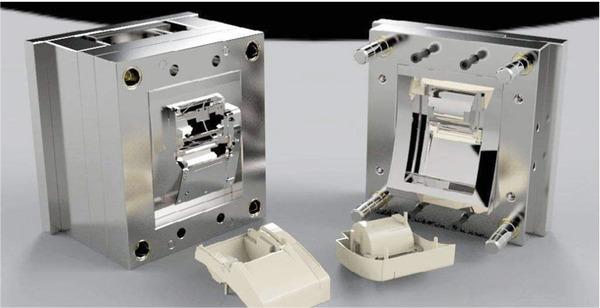

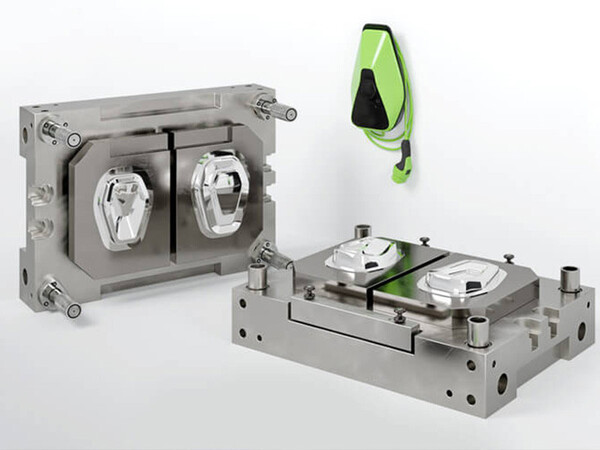

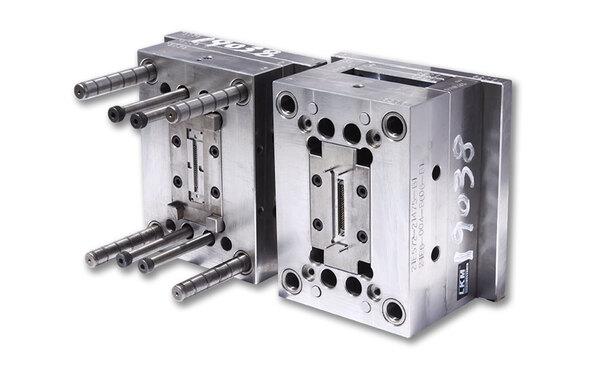

Dopo l’approvazione DFM, i progettisti usano software CAD (in genere CATIA o Solidworks con moduli specializzati) per creare l’assieme completo: inserti di cavità e anima, base, canali, raffreddamento, espulsione e componenti laterali. Il pacchetto comprende in genere 200–600 pagine di disegni e file 3D.

In che modo l’analisi del flusso migliora il progetto dello stampo?

L’analisi del flusso nello stampo³ è una simulazione che, prima della lavorazione, prevede riempimento, pressione, raffreddamento, linee di saldatura, sacche d’aria, risucchi e deformazioni. Migliora la progettazione simulando le fasi di riempimento, compattazione e raffreddamento prima del taglio dello stampo e individua difetti potenziali prima che richiedano costose modifiche all’acciaio. Eseguiamo l’analisi su ogni stampo di produzione che costruiamo: per noi non è negoziabile.

La simulazione risolve le equazioni accoppiate della fluidodinamica e del trasferimento di calore per la resina specifica, la geometria del pezzo, la posizione proposta del punto di iniezione e la disposizione dei canali di raffreddamento. I risultati includono mappe del tempo di riempimento che mostrano l’avanzamento del fronte del fuso, distribuzione della pressione a fine riempimento, mappe termiche che individuano i punti caldi nell’attrezzatura, posizioni delle linee di saldatura e deformazione prevista dopo l’espulsione e il raffreddamento.

Abbiamo visto l’analisi del flusso nello stampo far risparmiare $20.000–$80.000 per progetto, identificando i problemi prima che venissero lavorati nell’acciaio. Un esempio comune: un cliente propone un unico punto di iniezione centrale per un pezzo rettangolare di 400×300 mm. La simulazione rivela che il riempimento da un solo punto crea linee di saldatura su due agganci a scatto funzionali. Riprogettiamo il sistema con un canale caldo a due punti di iniezione, aggiungendo $3.000 al costo dello stampo ma eliminando modifiche ai punti di iniezione che sarebbero costate $15.000 e settimane di ritardo dopo la costruzione dello stampo.

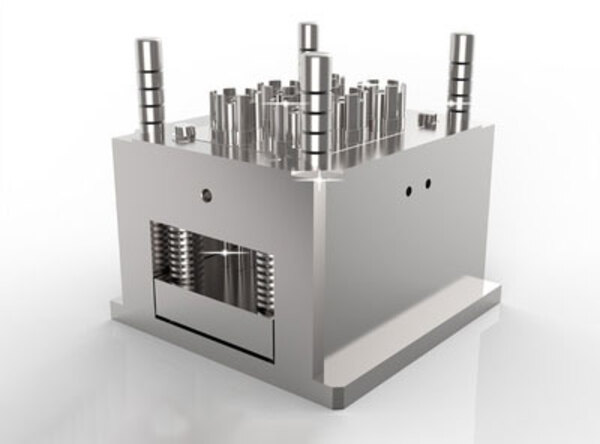

Quale acciaio viene utilizzato e come viene preparato per la lavorazione?

L’acciaio dello stampo viene scelto in base a volume produttivo, comportamento della resina, finitura superficiale, rischio di corrosione, durata dell’attrezzatura e requisiti di trattamento termico. I gradi più comuni sono P20, H13, S136 e NAK80; il fornitore taglia quindi blocchi grezzi, li distende e li ispeziona prima della lavorazione. Nel nostro stabilimento abbiamo imparato che sulla qualità dell’acciaio non si risparmia: blocchi scadenti con inclusioni o tensioni interne possono rompersi catastroficamente durante l’EDM.

Per una tipica base stampo in P20 riceviamo dai nostri fornitori certificati blocchi pretemprati a 28-32 HRC, già tagliati con un sovrametallo di 5-10 mm rispetto alle dimensioni finali. Prima di iniziare qualsiasi lavorazione, eseguiamo controlli a ultrasuoni sui blocchi di spessore superiore a 80 mm per individuare vuoti interni o segregazioni, difetti che emergerebbero soltanto dopo la lavorazione della cavità e la messa in produzione dell’attrezzatura.

Per gli stampi in H13 e S136 che verranno temprati dopo la sgrossatura, lavoriamo tutte le caratteristiche lasciando un sovrametallo di 0,3–0,5 mm su tutte le superfici, inviamo il blocco al trattamento termico (tempra a 50–54 HRC per l’H13 e 48–52 HRC per l’S136), quindi eseguiamo la finitura alle dimensioni finali. Questa sequenza è fondamentale: non si può temprare dopo la finitura, perché la deformazione termica causata dalla tempra distruggerebbe la precisione ottenuta in decine di ore di lavoro.

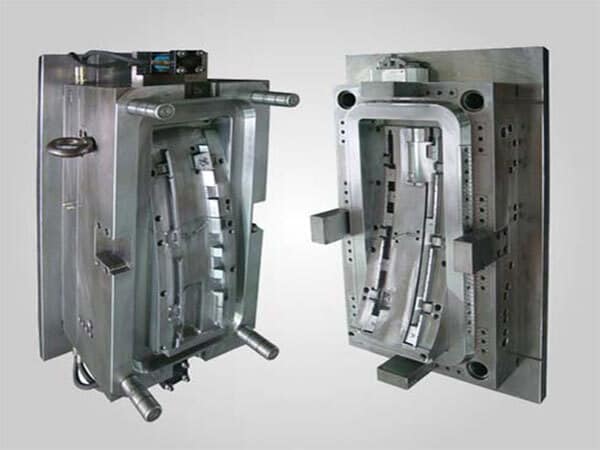

Come viene utilizzata la lavorazione CNC per creare cavità e nuclei dello stampo?

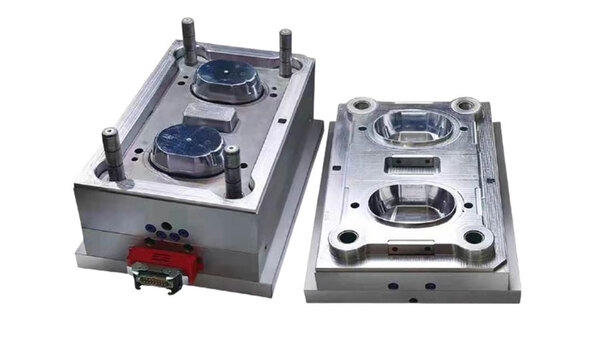

La lavorazione CNC è il principale processo di asportazione dell’acciaio per cavità, anime, inserti e portastampi da dati 3D. Centri di fresatura multiasse con utensili in metallo duro eseguono sgrossatura, semifinitura e finitura. Nella nostra fabbrica rappresenta il 40–60% del tempo di costruzione e richiede programmazione e setup altamente qualificati.

La sequenza di lavorazione di un tipico blocco cavità si articola in tre fasi. La sgrossatura usa grandi frese a candela, con diametro di 20–32 mm e avanzamenti elevati, per rimuovere la maggior parte del materiale lasciando un sovrametallo di 0.5–1.0 mm su tutte le superfici. Utilizziamo percorsi di sgrossatura ad alta velocità che mantengono costante il carico del truciolo nonostante le variazioni geometriche, proteggendo il mandrino e prolungando la durata degli utensili.

La semifinitura riduce il sovrametallo a 0.1–0.2 mm usando frese a candela più piccole, da 8–16 mm, con avanzamenti moderati; affina la superficie della cavità e riduce il lavoro necessario nelle passate finali. Questa fase è essenziale per creare superfici di riferimento precise che verranno seguite dai percorsi di finitura.

Le passate di finitura usano frese a candela sferiche con diametro minimo di 0.5–1.0 mm per i dettagli, a velocità del mandrino di 20,000–40,000 RPM e con incrementi laterali di 0.05–0.1 mm, ottenendo prima della lucidatura una rugosità Ra di 0.4–0.8 µm. Per una cavità complessa del lato A con superficie di 300×250 mm, la sola finitura può richiedere 16–40 ore di lavorazione CNC.

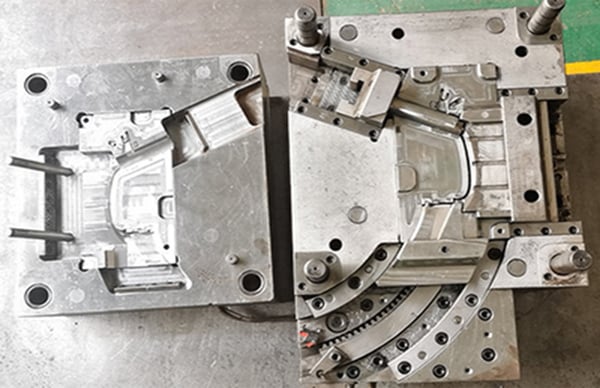

Quale ruolo svolge l’EDM nella fabbricazione degli stampi a iniezione?

L’EDM è il processo di erosione a scintilla utilizzato per spigoli vivi, nervature profonde, scanalature strette, scritte e caratteristiche dello stampo che le frese non possono raggiungere. L’EDM (elettroerosione) crea spigoli interni vivi, nervature profonde, incisioni di testo fini e geometrie complesse che la fresatura CNC non può raggiungere, erodendo il metallo mediante scintille elettriche controllate tra un elettrodo e il pezzo in acciaio senza contatto meccanico. Utilizziamo l’EDM per il 60–80% dei nostri stampi di produzione, in particolare per caratteristiche come fondi di nervature vivi con raggio inferiore a 0.3 mm e scanalature profonde con rapporti d’aspetto superiori a 5:1.

Nella costruzione degli stampi esistono due processi EDM principali. L’EDM a tuffo, detta anche elettroerosione a penetrazione, usa un elettrodo sagomato in grafite o rame che erode l’acciaio creando la propria immagine speculare negativa. Produciamo elettrodi personalizzati su macchine CNC dedicate alla grafite, quindi programmiamo sequenze di scintille di sgrossatura e finitura per ottenere la qualità superficiale finale. Tolleranze di ±0.005 mm sono raggiunte abitualmente.

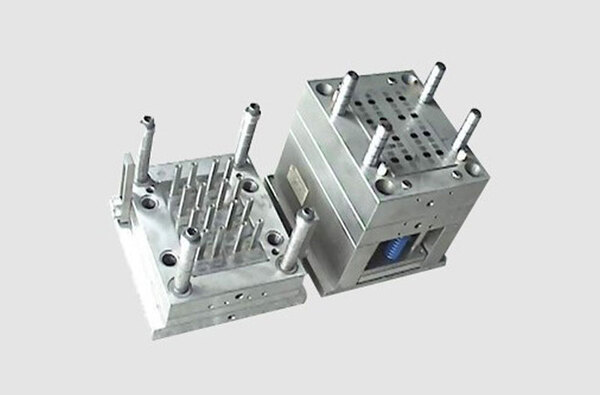

L’EDM a filo usa un filo di ottone in movimento continuo, con diametro di 0.1–0.3 mm, per tagliare profili 2D precisi lungo tutto lo spessore di un blocco. La usiamo per fori dei perni espulsori, fori dei perni d’anima e cave passanti di precisione che richiederebbero più piazzamenti CNC per ottenere la stessa rettilineità.

Il principale limite dell’EDM è la velocità: nell’asportazione di materiale è 5–10× più lenta della fresatura CNC. Lavoriamo sempre quanto più possibile con il CNC e riserviamo l’EDM alle caratteristiche che la richiedono davvero. Il posizionamento strategico dell’EDM è una delle competenze chiave che distingue le attrezzerie efficienti da quelle lente.

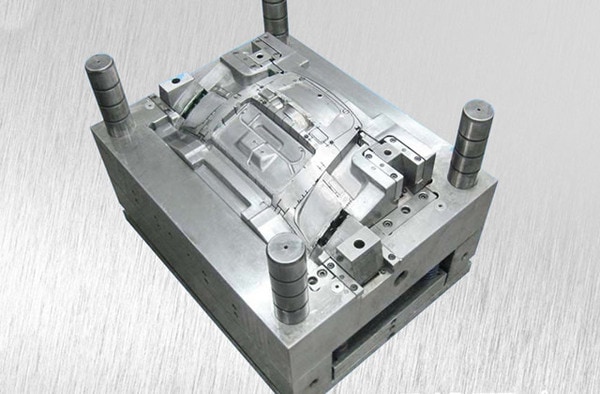

Come viene rifinita e lucidata la superficie dello stampo?

La finitura superficiale dello stampo è il processo di rettifica, lucidatura o testurizzazione che controlla l’aspetto del componente, il comportamento al distacco e la qualità superficiale. Procede dalla levigatura con pietra a composti diamantati progressivamente più fini, fino a ottenere superfici a specchio per applicazioni ottiche ed estetiche o texture specifiche (VDI/Mold-Tech) per componenti funzionali. La lucidatura è la singola fase più laboriosa nella costruzione di stampi—e la più difficile da automatizzare. Nella nostra fabbrica, il team di lucidatura è tra i più specializzati; la lucidatura a specchio richiede anni per essere padroneggiata.

La sequenza di lucidatura inizia con pietre abrasive (grana 600 → grana 800) per rimuovere lo strato di rifusione dell’EDM e i segni degli utensili di lavorazione. Si prosegue quindi con paste diamantate: 6 µm → 3 µm → 1 µm → 0.25 µm per lo standard SPI B-2 (lucidatura commerciale); si continua con diamante da 0.1 µm e composto lucidante all’ossido da 50 nm per la finitura a specchio SPI A-1.

Per superfici testurizzate SPI C o D o motivi VDI soft-touch, si evita la lucidatura fine e si incide chimicamente l’acciaio dopo la lavorazione. Ogni 0.025 mm di profondità richiede 1° di sformo aggiuntivo per lato. Gli angoli vanno approvati prima, perché rimuovere la texture richiede molta rilavorazione.

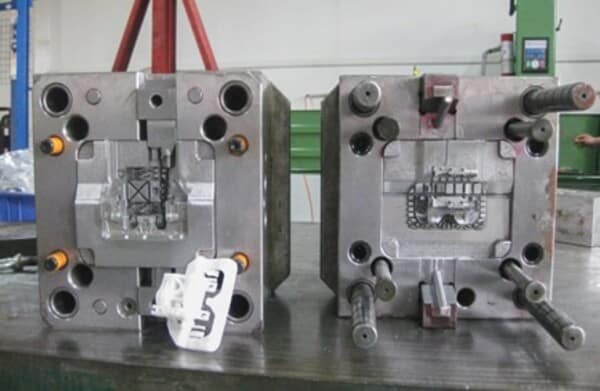

Cosa avviene durante la prova stampo e l’ispezione del primo articolo?

La prova stampo verifica riempimento, espulsione, quote, superficie e correzioni prima della spedizione. La “prova T1” usa stampo finito, pressa prevista e resina specificata. In fabbrica ogni difetto T1 è un’opportunità di correzione prima della consegna.

Prima della prima stampata, essicchiamo la resina specificata secondo i requisiti del produttore, impostiamo i parametri di processo iniziali in base alle schede tecniche del materiale (temperatura del fuso, temperatura dello stampo, velocità di iniezione e tempo di raffreddamento) e installiamo lo stampo verificando i morsetti di fissaggio rispetto alle specifiche del piano macchina. Eseguiamo le prime stampate a bassa velocità di iniezione e monitoriamo il riempimento stampata per stampata, aumentando gradualmente la velocità fino a riempire il pezzo al 95%, quindi regolando la pressione di mantenimento per completare la compattazione.

L’ispezione del primo articolo (FAI) documenta che ogni dimensione del disegno del cliente rientra nella tolleranza. Utilizziamo una CMM (macchina di misura a coordinate) per tutte le dimensioni critiche, riportando il valore effettivo rispetto a quello nominale per ciascun punto di misura. I tipici rapporti FAI per componenti automobilistici o medicali contengono 50–200 dimensioni misurate, con tolleranze fino a ±0.01 mm per gli elementi critici.

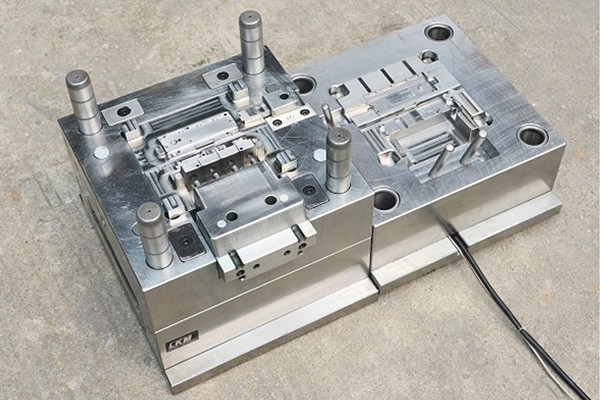

Dopo il T1, la maggior parte degli stampi richiede piccole correzioni: regolazione delle dimensioni del punto di iniezione per bilanciare il riempimento, aggiunta di sfiati dove le sacche d’aria causano riempimenti incompleti, lucidatura dei segni di giunzione o correzioni dimensionali con margine di sicurezza sull’acciaio. Inseriamo margini steel-safe nelle caratteristiche critiche, affinché l’asportazione controllata di acciaio possa correggere le deviazioni misurate dopo il controllo del primo articolo.

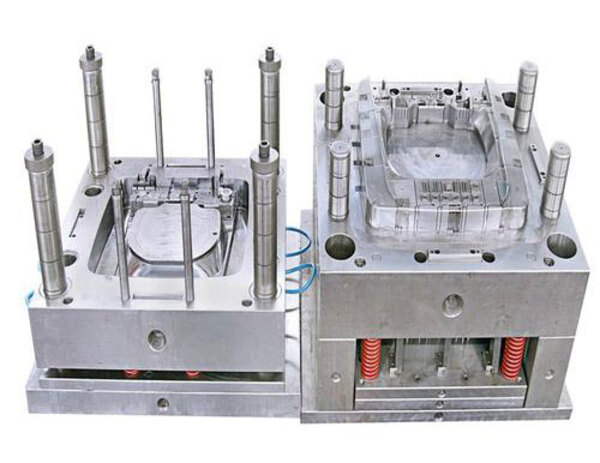

Cosa devono controllare gli acquirenti prima di approvare uno stampo?

La checklist di approvazione dell’acquirente comprende evidenze DFM, grado dell’acciaio, progettazione dello stampo, registri di lavorazione, campioni T1, dati FAI e correzioni ancora aperte. Prima di approvare la spedizione dello stampo, gli acquirenti devono verificare la revisione DFM, il grado dell’acciaio dello stampo, la progettazione di cavità e anima, il piano CNC ed EDM, lo standard di lucidatura, i campioni della prova T1, il rapporto FAI e l’elenco delle correzioni. Questi documenti dimostrano se il fornitore ha tenuto sotto controllo il processo di costruzione dello stampo o si è limitato a reagire dopo la comparsa dei difetti.

Domande frequenti

Quanto tempo occorre per realizzare uno stampo a iniezione?

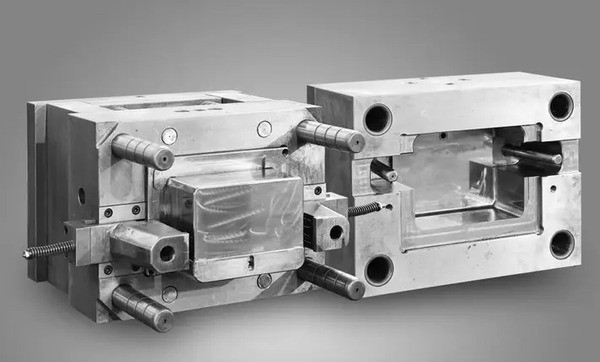

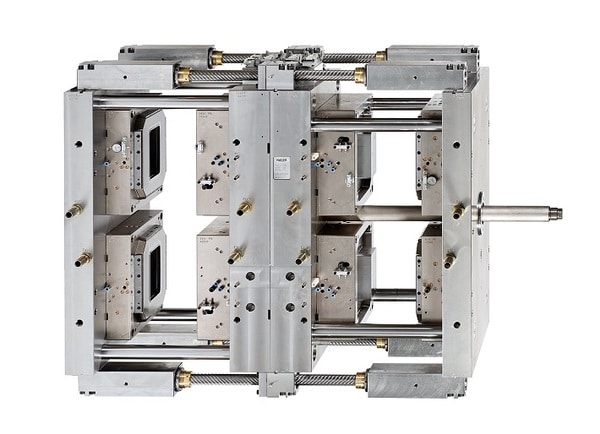

Uno stampo semplice per prototipi o a cavità singola può richiedere circa 2–5 settimane, mentre uno stampo di produzione complesso con carrelli, sollevatori o configurazioni multicavità richiede in genere da 8 a 12 settimane. I principali fattori temporali sono le ore di lavorazione CNC, soprattutto per l’acciaio temprato, la produzione degli elettrodi EDM, i tempi del trattamento termico e la lucidatura superficiale. Nel nostro stabilimento di Shanghai gestiamo internamente una linea di produzione stampi con capacità di 100+ stampi completi al mese, riducendo i tempi di consegna rispetto alle officine che esternalizzano l’attrezzaggio. Gli acquirenti devono sempre confermare i tempi durante la revisione DFM.

Qual è il primo passo per realizzare uno stampo a iniezione?

La prima fase è una revisione della progettazione per la producibilità (DFM), non la lavorazione meccanica. Prima di tagliare l’acciaio, gli ingegneri verificano spessore delle pareti, angolo di sformo, nervature, colonnine, sottosquadri, posizione dei punti di iniezione e flusso del materiale. La revisione individua problemi come sottosquadri impossibili da lavorare o spessori non uniformi che causerebbero risucchi in produzione. Saltare la DFM è l’errore più costoso nella costruzione degli stampi: correggere problemi rilevati dopo la lavorazione costa da 5 a 10 volte di più. Una revisione DFM approfondita richiede in genere da 3 a 5 giorni lavorativi, a seconda della complessità del pezzo. La verifica deve essere documentata prima dell’approvazione alla spedizione dello stampo.

Perché nella costruzione degli stampi si usano sia la lavorazione CNC sia l’EDM?

La lavorazione CNC rimuove rapidamente la maggior parte dell’acciaio e crea con elevata precisione la cavità principale, il nucleo e la geometria della base portastampo. L’EDM è riservata agli elementi irraggiungibili dal CNC — spigoli interni vivi, nervature profonde e strette, incisioni di testo fini e geometrie complesse con sottosquadri. L’uso combinato dei due processi offre il risultato migliore: CNC per l’asportazione massiva di materiale e la forma generale, EDM per dettagli ed elementi di precisione che romperebbero un utensile da taglio. In pratica, in termini di tempo di lavorazione, uno stampo tipico utilizza circa il 70 percento di CNC e il 30 percento di EDM. Questa verifica deve essere documentata prima di approvare la spedizione dello stampo.

Come scelgono l’acciaio i costruttori di stampi?

L’acciaio dello stampo viene scelto in base al volume di produzione, all’abrasività della resina, al rischio di corrosione, ai requisiti di finitura superficiale, alla durata prevista dello stampo e ai vincoli di budget. Per lotti a basso volume inferiori a 100,000 cicli, l’acciaio P20 pretemprato offre buona lavorabilità e un costo complessivo inferiore. Per produzioni ad alto volume superiori a 500,000 cicli, gli acciai temprati H13 o S136 offrono una resistenza all’usura superiore e possono essere lucidati a specchio ottico per i pezzi trasparenti. I gradi inossidabili come S136 sono fortemente preferibili nello stampaggio di resine corrosive quali PVC o compound ritardanti di fiamma. Questo controllo deve essere documentato prima dell’approvazione alla spedizione dello stampo.

Cosa accade durante la prima prova stampo?

La prima prova stampo, detta T1, verifica se lo stampo finito produce pezzi accettabili su una vera pressa. Il team imposta i parametri iniziali, esegue 20–50 cicli e valuta riempimento, dimensioni, estetica e bava. Dopo T1 molti stampi richiedono piccole correzioni: dimensione del punto per bilanciare il riempimento, sfiati o raffreddamento. Un rapporto FAI documenta ogni dimensione rispetto alle tolleranze del disegno cliente. Il controllo va documentato prima di autorizzare la spedizione dello stampo.

ZetarMold può aiutarvi a esaminare un progetto di stampo a iniezione prima di avviare la lavorazione dell’acciaio?

Sì. ZetarMold offre una revisione gratuita della stampabilità per i progetti di stampaggio a iniezione prima di tagliare l’acciaio. Potete inviare file 3D (STEP o IGES), disegni 2D con tolleranze, requisiti della resina, specifiche estetiche della superficie, volume annuo e requisiti speciali. Il nostro team tecnico esaminerà il progetto, individuerà potenziali problemi produttivi e consiglierà acciaio, posizione del punto di iniezione e vita attesa dello stampo. Con oltre 20 anni di esperienza nello stampaggio e negli stampi presso la fabbrica di Shanghai, possiamo evitare costosi errori progettuali in fase iniziale. Questa verifica deve essere documentata prima dell’approvazione alla spedizione dello stampo.

Riepilogo: come viene realizzato uno stampo a iniezione?

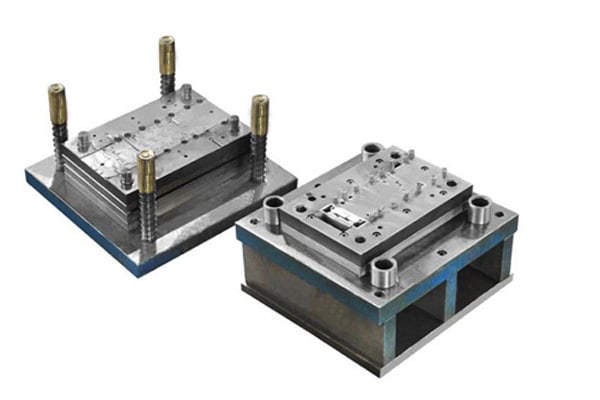

Uno stampo a iniezione viene realizzato mediante una sequenza controllata: revisione DFM, progettazione dello stampo, preparazione dell’acciaio, lavorazione CNC, EDM, lucidatura, assemblaggio, prova T1, correzione e ispezione del primo articolo. I migliori fornitori di stampi sono in grado di spiegare ogni fase, mostrare le evidenze relative a ogni decisione su punti di controllo, acciaio, lavorazione e ispezione, e collegare tali scelte alla qualità della produzione e al costo totale del progetto.
