Çok Gözlü Enjeksiyon Kalıbı Tam Olarak Nedir?

Karşılaştırma yapan okuyucular için enjeksiyon kalıplama² seçenekleri; bu makale şu konuları birbirine bağlar: enjeksiyon kalıbı, plastik³ bir projenin tasarımdan tekrarlanabilir üretime geçip geçemeyeceğini belirleyen malzeme davranışı, tedarikçi değerlendirmesi ve kalite kontrol kararları.

Daha geniş bir bağlam için bu konuyu şununla karşılaştırın: enjeksiyon kalıp tasarımı, ve tedarikçi bulma kılavuzu.

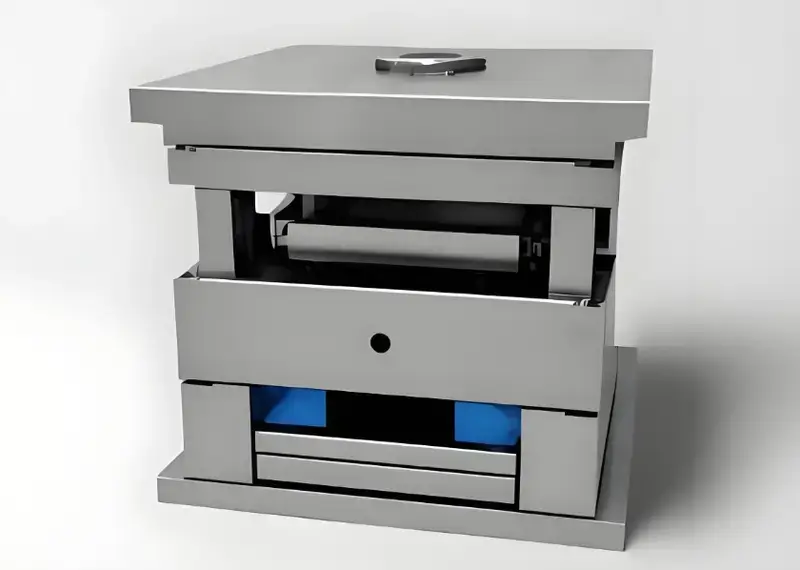

Çok gözlü enjeksiyon kalıbı, aynı kalıp tabanına işlenmiş iki veya daha fazla özdeş kavite içeren ve presin her çevrimde birden fazla parça üretmesini sağlayan bir kalıptır. Tek baskıda bir parça yerine 16 gözlü bir kalıp, aynı reçine ve aynı çevrim süresiyle, parça başına maliyetin küçük bir kısmına 16 parça üretir.

ZetarMold fabrikamızda kalıpları kavite sayısına göre sınıflandırıyoruz: tek kaviteli (1), düşük çok kaviteli (2–8), orta çok kaviteli (16–32) ve yüksek çok kaviteli (64–128+). Doğru kategori yıllık hacim hedefinize, hassas plastik enjeksiyon kalıbı tasarımına ve mevcut pres boyutuna bağlıdır.

Kavram basittir; ancak arkasındaki mühendislik hiç de basit değildir. Her kavite aynı anda dolmalı, aynı hızda soğumalı ve birbirine engel olmadan parçayı çıkarmalıdır. Doğru uygulandığında çok kaviteli kalıp, daha fazla makine satın almadan enjeksiyon kalıplama çıktısını ölçeklendirmenin en etkili yoludur.

Çok gözlü bir kalıbın temel tasarım parametreleri nelerdir?

Çok gözlü kalıbın temel tasarım parametreleri, bu bölümde açıklanan ana kategoriler veya seçeneklerdir. Kritik parametreler kalıp gözü yerleşimini, yolluk dengesini, soğutma kanalı konumunu, havalandırmayı ve çıkarma stratejisini içerir. Bunlardan herhangi birinin yanlış olması eksik doluma, çapağa veya gözler arasında ölçü farklılığına yol açar.

Yolluk dengesinin çok gözlü kalıp tasarımında en çok tartışılan konu olduğunu gördük. İki ana yaklaşım vardır:

Doğal dengeli (geometrik olarak simetrik) yolluklar – her göz, yolluk burcundan aynı akış mesafesinde yer alır. Bu, tutarlılık için altın standarttır ancak daha fazla kalıp alanı gerektirir.

Yapay olarak dengelenmiş yolluklar – kavite konumları asimetriktir ve denge, yolluk çapları veya giriş boyutları değiştirilerek sağlanır. Bu, kalıp alanından tasarruf sağlar ancak ince ayarı daha zordur.

ZetarMold olarak çelik kesmeden önce her çok gözlü projede kalıp akış analizi kullanıyoruz. Simülasyon bize dolum dengesizliğini, birleşme çizgilerinin konumlarını ve soğutma sıcak noktalarını gösterir; bunlar ekranda düzeltilmesi metalde olduğundan çok daha ucuz sorunlardır.

Çok Gözlü Kalıp Üretim Verimliliği İçin Neden Önemlidir?

Çok gözlü kalıp önemlidir çünkü makine süresi, işçilik veya zemin alanını aynı oranda artırmadan çıktıyı çoğaltır. Tek gözlü kalıbınız 20 saniyelik çevrimle çalışıyorsa 8 gözlü kalıba geçmek aynı 20 saniyede 8 kat parça verir. Daha büyük baskı hacmi ve soğutma ihtiyacı nedeniyle çevrim süresi biraz, genellikle %5–15, artabilir; ancak net üretim artışı çok büyüktür.

ZetarMold’daki deneyimimize göre avantajların dağılımı şöyledir:

Daha düşük parça başı maliyet – Makinenin saatlik ücreti daha fazla parçaya bölünür. 16 gözlü bir kalıp, tek gözlü bir takıma kıyasla parça fiyatını %60–80 azaltabilir.

Parça başına daha az işçilik – Göz sayısından bağımsız olarak bir operatör bir presi çalıştırır.

Seri üretim hacmine daha hızlı ulaşma – Yüksek hacimli ürün lansmanları birden fazla kalıp veya prese gerek kalmadan talebi daha erken karşılar.

Tutarlı kalite – Tüm parçalar aynı püskürtmede aynı proses koşullarından çıkar ve partiler arası değişkenlik azalır.

Yılda 50 milyon adet üreten bir şişe kapağı projesinde yalnızca 4 gözlü kalıptan 16 gözlü kalıba geçerek müşterilerin toplam program maliyetini %40 azalttığını gördük.

Yaygın Zorluklar Nelerdir ve Bunları Nasıl Çözersiniz?

En yaygın zorluklar dolum dengesizliği, eşit olmayan soğutma, daha yüksek ilk takım maliyeti ve daha karmaşık bakımdır. Her biri için deneyimli kalıp üreticilerinin rutin olarak uyguladığı kanıtlanmış çözümler vardır.

Dolum dengesizliği bir numaralı sorundur. Geometrik olarak dengeli yolluklarda bile kesmenin tetiklediği dengesizlik olarak adlandırılan bir olgu, iç ve dış kalıp boşluklarının farklı biçimde dolmasına neden olabilir. Bunu MeltFlipper® teknolojisiyle veya simülasyon ve eksik dolum çalışmalarıyla doğrulanmış, yapay olarak ayarlanmış yolluk çaplarıyla çözüyoruz.

Düzensiz soğutma kalıbın merkezindeki kalıp gözleri kenardakilerden daha sıcak çalıştığında meydana gelir. Kritik bölgelerde konformal soğutma kanalları ve her kalıp gözü sırası için bağımsız soğutma devreleri kullanarak bu sorunu giderir, deneme çalışmaları sırasında termokupllarla izleriz.

Daha yüksek takım maliyeti gerçektir—16 gözlü bir kalıp, tek gözlü sürümden 3–5× daha pahalı olabilir. Ancak yüz binlerce veya milyonlarca parçaya yayıldığında parça başına kalıp amortismanı tek gözlü alternatifin çok altına iner. Göz sayısına karar vermeden önce müşterilerin ROI hesaplamalarını yapmasına yardımcı oluyoruz.

Bakım karmaşıklığı göz sayısıyla birlikte artar. Daha fazla göz; kontrol edilmesi gereken daha fazla maça pimi, itici pim ve soğutma hattı demektir. ZetarMold olarak modüler kalıp gözü insertleri tasarlıyoruz; böylece her göz, kalıbın tamamı sökülmeden onarım için çıkarılabilir.

Çok Kaviteli Kalıpları Hangi Sektörler ve Uygulamalar Kullanır?

Çok kaviteli kalıplar, yüksek miktarda aynı küçük-orta boy parçaya ihtiyaç duyulan her yerde kullanılır; ambalaj, tıbbi cihazlar, tüketici elektroniği, otomotiv ve ev eşyaları başlıca beş sektördür.

ZetarMold’da en sık ürettiklerimiz şunlardır:

Paketleme – Şişe kapakları (32–128 göz), ince cidarlı kaplar, kapak sistemleri

Tıbbi – Şırınga gövdeleri, pipet uçları, tanı kartuşu muhafazaları (16–64 göz, çoğunlukla temiz oda sınıfı çelikten)

Elektronik – Konnektör muhafazaları, LED lens dizileri, anahtar kapakları (8–32 göz)

Otomotiv – Küçük klipsler, bağlantı elemanları, sensör muhafazaları (4–16 boşluk)

Tüketim ürünleri – Diş fırçası başlıkları, tıraş bıçağı kartuşu bileşenleri, oyuncak parçaları

Ortak unsur yıllık hacimdir. Genel kural olarak yılda 50,000’den az parça üretiyorsanız tek veya 2 gözlü kalıp genellikle yeterlidir. Yılda 500,000 parçanın üzerinde çok gözlü takım neredeyse her zaman ekonomik açıdan mantıklıdır.

Tasarım ve Üretim Süreci Nasıl Görünür?

Proses yapılandırılmış bir sıra izler: DFM incelemesi, kalıp gözü sayısı optimizasyonu, kalıp akış simülasyonu, ayrıntılı kalıp tasarımı, çelik işleme, montaj, deneme ve kalifikasyon. ZetarMold’da tasarım başlangıcından T1 numunelerine kadar tüm çevrim, karmaşıklığa bağlı olarak genellikle 4–8 hafta sürer.

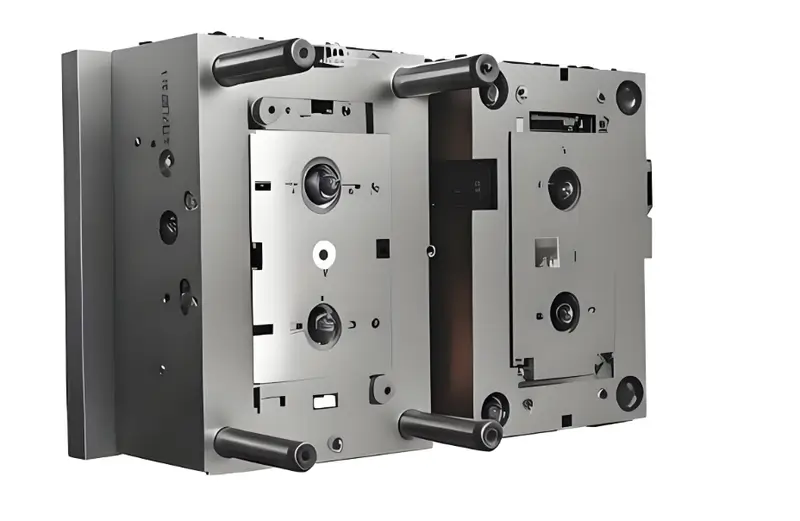

ZetarMold’un üretim alanı, yüksek hacimli üretim için çoklu boşluklu kalıp sistemleriyle donatılmıştır.

DFM incelemesi – Parça tasarımını kalıplanabilirlik, çıkma açıları, et kalınlığı eşitliği ve yolluk giriş konumu seçenekleri açısından analiz ederiz.

Kavite sayısı etüdü – Yıllık hacim, hedef parça fiyatı ve mevcut pres boyutlarına göre ROI öngörüleriyle birlikte optimum göz sayısını öneririz.

Kalıp akış simülasyonu – Dolum, tutma, soğutma ve çarpılma analizleri yolluk dengesini, soğutma performansını ve beklenen çekme davranışını doğrular.

Ayrıntılı tasarım – Yolluk sistemi, soğutma devreleri, itici düzeni ve kalıp seti seçimi dâhil NX/UG veya SOLIDWORKS ile eksiksiz 3D kalıp tasarımı.

Çelik işleme – kritik kalıp boşluğu ölçülerinde ±0.005 mm toleransla CNC frezeleme, EDM, tel EDM ve taşlama.

Montaj ve alıştırma – Tüm bileşenler monte edilir, ayırma çizgisi uyumu mavi boya kontrolüyle doğrulanır ve soğutma devrelerine basınç testi uygulanır.

Kalıp denemesi (T1) – İlk baskılar alınır, parçalar teknik resimlere göre ölçülür ve proses parametreleri belgelenir.

Optimizasyon (gerekiyorsa T2/T3) – Tüm kaviteler şartnameyi karşılayana kadar yolluk boyutlarının, soğutma sürelerinin veya yolluk girişi ölçülerinin ince ayarlanması.

Göz Sayısı Parça Kalitesini ve Toplam Maliyeti Nasıl Etkiler?

Kavite sayısı, dolum dengesi ve soğutma eşitliği üzerindeki etkisiyle kaliteyi; daha yüksek takım yatırımı ile daha düşük parça başına üretim maliyeti arasındaki ödünleşimle toplam maliyeti etkiler. En uygun nokta, gerekli kalite standartları korunurken toplam program maliyetinin (takım + üretim) en aza indiği kavite sayısıdır.

Ekonomiyi göstermek için yakın tarihli ZetarMold projelerinden veriler derledik:

Tablonun gösterdiği gibi göz sayısını iki katına çıkarmak kalıp maliyetini iki katına çıkarmaz; kalıp tabanı, sıcak yolluk sistemi ve tasarım çalışmasında ölçek ekonomileri vardır. Bu sırada parça başı maliyet keskin biçimde düşer. Yılda 500,000 üzerinde parça üreten bir programda ek kalıp yatırımı, çevrim süresi tasarrufu ve daha düşük birim fiyat sayesinde genellikle 3 ila 6 ay içinde kendini amorti eder. Bununla birlikte başabaş noktası; parça geometrisine, malzeme seçimine ve kalıpta yan hareketler veya itici maçalar gerekip gerekmediğine büyük ölçüde bağlıdır.

Kalite açısından daha fazla göz, daha sıkı proses kontrolü gerektirir. Her üretim çalışmasında gözler arası ağırlık değişimini izleriz; herhangi bir göz ortalamadan %2’den fazla saparsa durur ve nedeni araştırırız. Yaygın nedenler arasında aşınmış giriş insertleri, tıkanmış soğutma devreleri veya geniş bir manifold boyunca tutarsız eriyik sıcaklığı bulunur. Ayrıştırılmış kalıplama ve kalıp içi basınç sensörleri gibi bilimsel kalıplama ilkeleri, tüm gözlerde baskıdan baskıya tutarlılığın korunmasına yardımcı olur. Kritik medikal veya otomotiv parçalarında her parçanın kalıptaki tam konumuna kadar izlenebilmesi için göz bazlı izlenebilirlik de ekleriz.

Sıkça Sorulan Sorular

Çok kaviteli kalıp ile aile kalıbı arasındaki fark nedir?

Çok gözlü bir kalıp her atışta aynı parçanın birden fazla kopyasını üretir; yani her kalıp boşluğu özdeştir. Aile kalıbı ise aynı kalıpta farklı parçalar üretir; örneğin sol ve sağ muhafaza ya da bir kapak ile eşleşen tabanı. Farklı parça geometrilerinin akış direnci, soğuma süreleri ve büzülme oranları farklı olduğundan aile kalıplarını dengelemek daha zordur. Uygulamada çok gözlü kalıplar tek bir parçanın yüksek hacimli üretiminde; aile kalıpları ise birbiriyle tam olarak eşleşmesi gereken ilişkili birkaç parçaya ihtiyaç duyulduğunda tercih edilir.

Projem için doğru kavite sayısına nasıl karar veririm?

Evet. Daha fazla kalıp boşluğu, daha büyük toplam atım hacmi ve ayırma hattında daha büyük bir izdüşüm alanı demektir; bunların her ikisi de daha yüksek kapama tonajı ve atım kapasitesi gerektirir. 16 gözlü bir kalıp, aynı parçanın tek gözlü sürümüne göre tipik olarak 3 ila 4 kat daha büyük bir pres gerektirir. Gerekli kapama kuvveti toplam izdüşüm boşluk alanıyla yaklaşık olarak orantılıdır; dolayısıyla boşluk sayısını ikiye katlamak gereken tonajı da yaklaşık ikiye katlar. Boşluk sayısına karar vermeden önce kalıpçınızın öngörülen atım hacmi ve tabla boyutu için yeterince büyük bir prese sahip olduğunu doğrulayın.

Çok gözlü kalıplar daha büyük enjeksiyon kalıplama makineleri gerektirir mi?

Evet. Daha fazla kalıp boşluğu, daha büyük toplam atım hacmi ve ayırma hattında daha büyük bir izdüşüm alanı demektir; bunların her ikisi de daha yüksek kapama tonajı ve atım kapasitesi gerektirir. 16 gözlü bir kalıp, aynı parçanın tek gözlü sürümüne göre tipik olarak 3 ila 4 kat daha büyük bir pres gerektirir. Gerekli kapama kuvveti toplam izdüşüm boşluk alanıyla yaklaşık olarak orantılıdır; dolayısıyla boşluk sayısını ikiye katlamak gereken tonajı da yaklaşık ikiye katlar. Boşluk sayısına karar vermeden önce kalıpçınızın öngörülen atım hacmi ve tabla boyutu için yeterince büyük bir prese sahip olduğunu doğrulayın.

Daha az gözle başlayıp daha sonra göz ekleyebilir miyim?

Kalıp tabanı baştan genişlemeye uygun tasarlanırsa bu mümkündür; buna genellikle ölçeklenebilir veya genişletilebilir kalıp tabanı denir. Kalıp tasarımcısı, daha sonra ek insertler takılabilmesi için önceden delinmiş soğutma kanalları ve itici pim delikleri bulunan boş göz konumları bırakır. Ancak başlangıçta buna göre tasarlanmamış bir kalıba sonradan göz eklemek genellikle pratik değildir ve pahalıdır. İlk takım yatırımını yönetmek için göz insertlerini zaman içinde kademeli ekleseniz bile nihai göz sayısını baştan planlamanızı öneririz.

Çok gözlü bir kalıp ne kadar dayanır?

Kalıp ömrü çelik sınıfına, parça malzemesine ve bakım kalitesine bağlıdır. Sertleştirilmiş H13 veya S136 çelikten iyi üretilmiş çok gözlü bir kalıp genellikle 500,000 ila 2,000,000 veya daha fazla baskı dayanır. P20 gibi daha yumuşak çelikler, kapsamlı yenileme gerektirmeden önce 300,000 ila 500,000 baskıya ulaşabilir. Soğutma kanallarının temizlenmesi, aşınmış itici pimlerin değiştirilmesi ve kalıp boşluğu yüzeylerinin parlatılması gibi düzenli bakım, takım ömrünü önemli ölçüde uzatır. ZetarMold olarak kalıp ömrünü proje kapsamında belirtilen SPI kalıp sınıfına göre garanti ediyor ve tüm üretim takımları için önleyici bakım programları sağlıyoruz.

Çok Gözlü Kalıpları Ölçeklenebilir Üretimin Anahtarı Yapan Nedir?

Çoklu Boşluklu Enjeksiyon Kalıbı Nedir? | ZetarMold

ZetarMold’da ambalaj, tıp, otomotiv ve tüketici elektroniği uygulamaları için 2 ila 128 göz arasında yüzlerce çok gözlü kalıp ürettik. Yaklaşımımız; her gözün aynı performansı göstermesini sağlamak için kalıp akış simülasyonunu, ±0.005 mm hassasiyetinde CNC işlemeyi ve titiz deneme protokollerini birleştirir. Yüksek hacimli bir program planlıyor ve çok gözlü takım seçeneklerini değerlendirmek istiyorsanız ücretsiz DFM incelemesi ve göz sayısı önerisi için mühendislik ekibimizle iletişime geçin.
