Реакционное литьё под давлением: процесс, материалы, оснастка и проверки для заказчика

Реакционное литьё под давлением¹ подходит заказчику, которому нужна крупная, лёгкая, толстостенная или ударопрочная пластмассовая деталь, не укладывающаяся в привычную схему высоконапорного формования термопластов. Внешне процесс выглядит знакомо: жидкий материал поступает в закрытую форму, однако основная работа происходит за счёт химической реакции внутри полости.

Практический вопрос не в том, является ли RIM новее или технологичнее обычного литья под давлением. Важнее понять, делают ли размер детали, толщина стенок, поведение материала, требования к внешнему виду, годовой объём и бюджет на оснастку низконапорное реакционное формование менее рискованным вариантом, чем формование термопластов, обработка на станках с ЧПУ, литьё или композиты.

Это руководство объясняет работу процесса, его сильные стороны, риски материалов и оснастки и сравнение поставщиков до запроса предложения. Оно написано для инженеров и покупателей, которым нужен честный производственный ответ, а не рекламное определение.

Что такое реактивное литье под давлением?

В этом разделе реакционное литьё под давлением рассматривается через его функции, ограничения и компромиссы. Это низконапорный процесс, при котором два или более жидких компонента дозируются, смешиваются и впрыскиваются в закрытую полость формы, после чего химически реагируют, образуя готовую полимерную деталь. Во многих проектах материалом служит полиуретан², но та же производственная схема применима и к другим реакционноспособным системам.

Ключевое отличие состоит в том, что RIM не требует проталкивания высоковязкого расплавленного термопласта через узкий литник. Жидкая смесь течёт легче, поэтому пресс-форму часто можно заполнять при более низком давлении. Это полезно для крупных деталей, деталей с толстыми участками или конструкций, свобода проектирования которых потребовала бы дорогой традиционной оснастки.

Не путайте более низкое давление с менее строгой инженерной дисциплиной. Реакционная смесь должна заполнить форму до чрезмерного роста вязкости, а температура формы, соотношение компонентов, момент впрыска, вентиляция и время отверждения должны оставаться стабильными. Небольшая ошибка в химическом составе может вызвать мягкие зоны, плохую поверхность, смещение размеров, слабые углы или детали, которые выглядят нормально, но отказывают в эксплуатации.

Как работает процесс RIM?

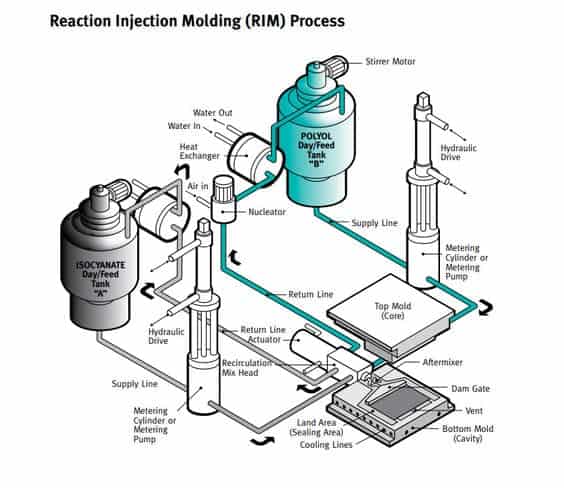

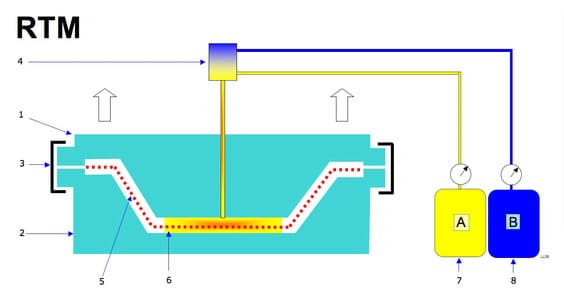

Процесс RIM начинается с двух потоков материала — обычно полиольного и изоцианатного компонентов для полиуретановых деталей. Поставщик дозирует оба потока в заданном соотношении, быстро смешивает их, впрыскивает смесь в пресс-форму для литья под давлением и даёт реакции завершиться внутри полости.

Хороший план процесса определяет соотношение смеси, температуры материала и формы, объём дозы, время впрыска, путь вентиляции, время извлечения и требования к постотверждению. Для деталей со вставками, рёбрами, бобышками, уплотнительными или декоративными поверхностями до отбора образцов нужен ясный метод загрузки и обращения.

По нашему опыту, большинство отказов RIM вызвано не одной серьёзной ошибкой, а небольшими несоответствиями: материал начинает густеть до заполнения дальнего угла, вентиляция слишком слаба, форма слишком холодна возле толстого участка или при извлечении изгибается ещё тёплый элемент. Для решения этих проблем нужны данные процесса, а не догадки.

Когда инженерам следует выбирать реакционное литьё под давлением?

Инженерам следует рассматривать RIM, когда деталь слишком велика, толста, чувствительна к ударам или геометрически сложна для обычного предложения по термопластам. Типичные примеры: оболочки, крышки, корпуса, бамперы, панели медицинского оборудования, ограждения промышленных машин, автомобильные компоненты и детали, которым нужна прочная оболочка при умеренной стоимости оснастки.

Наиболее подходящий вариант — среднесерийная программа, в которой стоимость оснастки, размер детали, ударопрочность и гибкость конструкции важнее максимально короткого времени цикла. Если годовой объём очень велик и деталь соответствует правилам проектирования термопластов, стандартное литьё всё же может оказаться выгоднее. При очень малом объёме безопаснее может быть обработка на станках CNC или литьё в формы.

Обычно мы советуем покупателям сравнивать полную стоимость проекта, а не только цену формы. Оснастка RIM может быть дешевле благодаря более низкому давлению заполнения, но цена материала, время отверждения, трудозатраты, отделка поверхности и контроль качества могут изменить итоговую экономику. Дешевая форма с нестабильной химией — не выгодная покупка.

RIM также привлекательно, когда детали нужны толстые стенки без утяжин, напряжений и потерь времени на охлаждение, которые были бы проблемой при стандартном литье. Это не означает, что неограниченная толщина даётся бесплатно. Для толстых участков по-прежнему необходимы планирование течения, контроль отверждения, допуски размеров и стратегия извлечения, защищающая углы и бобышки.

Закупочные команды должны фиксировать решение как производственный компромисс: характеристики детали, ожидаемый объём, класс внешнего вида, целевой допуск, бюджет оснастки, срок изготовления и повторяемость производства. Если поставщик не может объяснить этот компромисс, его предложение, вероятно, содержит только цену, а не инженерное решение.

Какие материалы используются при реакционном литье под давлением?

Основные материалы RIM — полиуретан и другие реакционноспособные термореактивные системы, выбираемые с учётом ударопрочности, жёсткости, плотности и качества поверхности. Термореактивный полимер³ отличается от гранулированного термопласта, поэтому заказчику следует уточнять точный химический состав, а не считать, что он ведёт себя как ABS, PC, PP или нейлон.

Выбор материала следует начинать с функции детали. Нужны ли ей ударопрочность, конструкционная жёсткость, гладкая окрашенная поверхность, химическая стойкость, термостабильность, поглощение энергии или малый вес? Ответ определяет состав материала, температуру пресс-формы, время отверждения, стратегию применения закладных элементов и метод контроля качества.

Если нужны UL, медицинские, автомобильные, наружные или химические характеристики, поставщик не должен обещать по памяти. Запросите данные материала, допущения процесса, испытания образцов и требования к отделке. RIM даёт прочные привлекательные детали, но систему материала выбирают под реальную среду.

Как следует проектировать форму для деталей RIM?

Форму RIM проектируют с учётом течения, вентиляции, отверждения, отделения и требований к поверхности. Поскольку материал поступает в виде реакционноспособной жидкости, оснастке может не требоваться тот же класс давления, что и серийной термопластовой форме, но ей всё равно необходимы точные запирающие поверхности, стабильный контроль температуры, чистые вентиляционные каналы и предсказуемая линия разъёма.

Крупные крышки и корпуса часто оказываются дефектными, когда при проектировании формы внешний вид лицевых поверхностей считают второстепенным. Расположение литника, поведение линий спая, удаление воздуха, установка вставок и направление извлечения влияют на поверхность. Если деталь будут красить, текстурировать, склеивать или собирать с другим компонентом, эти требования должны быть указаны на чертеже.

Планирование допусков также должно быть реалистичным. RIM позволяет получать воспроизводимые детали, но усадка при отверждении, толщина стенки, рецептура материала и способ фиксации влияют на конечные размеры. Поставщик должен отделить функциональные размеры от косметических и объяснить, как будут измеряться первые образцы до утверждения производства.

Чем RIM отличается от стандартного литья под давлением?

RIM отличается от стандартного литья под давлением тем, что вместо расплавленных гранул термопласта использует реакционноспособные жидкости и более низкое давление. Стандартное литье термопластов обычно лучше подходит для крупносерийного производства малых и средних деталей, коротких циклов, широкого выбора смол и воспроизводимой переработки гранул. Преимущества RIM проявляются, когда деталь крупная, толстостенная, рассчитана на ударные нагрузки или когда применение стальной формы высокого давления трудно обосновать.

Заказчику не следует выбирать только по названию процесса — выбор определяется ограничениями. Если проект требует короткого цикла, массовой смолы и миллионов изделий, стандартное литьё, вероятно, будет предпочтительнее. Если нужен крупный сложный корпус при среднем объёме и меньшем давлении на оснастку, RIM заслуживает серьёзного рассмотрения. При сравнении с термопластическими альтернативами до утверждения технологии также оцените требуемую конфигурацию шнекового термопластавтомата.

Распространённая ошибка при закупке — сравнивать предложение по RIM с предложением по термопласту, не приведя исходные условия к единому виду. Одно предложение может включать окраску, контроль в приспособлении и обработку после отверждения, а другое — только отформованные заготовки. Используйте структурированное руководство по поиску поставщика, чтобы все поставщики отвечали на одинаковое техническое задание, включая различия между допущениями по циклу и планированием времени производства литьём под давлением.

Как покупателям квалифицировать поставщика RIM?

Квалификация поставщика RIM подтверждается данными об управлении процессом, анализе оснастки, выборе материала, планировании контроля и дисциплине корректировки образцов. Поставщик должен уметь объяснить, как на производстве он контролирует соотношение компонентов смеси, объём впрыска, температуру формы, вентиляцию, время извлечения из формы и несоответствующие требованиям детали.

Отправьте каждому поставщику одинаковый пакет RFQ: 3D-файл, 2D-чертёж, целевой материал, требования к поверхности, ожидаемый годовой объём, приоритетные допуски, функцию сборки, стандарт испытаний и правила приёмки внешнего вида. Без этого пакета поставщик может рассчитать форму, дешёвую на бумаге, но неспособную обеспечить изготовление реальной детали.

Перед утверждением изготовления пресс-формы запросите краткую записку DFM с описанием расположения литника, плана вентиляции, линии разъема, обращения со вставками, критических размеров, рисков материала и контроля образцов. Документ не должен быть сложным. Он должен лишь подтвердить, что поставщик продумал работу до начала обработки стали или алюминия.

Нужна помощь в сравнении RIM со стандартным литьём? Отправьте ZetarMold чертежи, целевой объём, требования к материалу и стандарт поверхности. До заказа формы наши инженеры оценят риски оснастки, технологический маршрут, варианты материалов и допущения в расчёте цены.

Часто задаваемые вопросы о реакционном литье под давлением?

Для чего используется реакционное литье под давлением?

Реакционное литьё под давлением применяется для крупных, толстых, сложных или ударопрочных пластиковых деталей, где полезен низконапорный поток реакционного материала. Примеры: корпуса, панели, крышки, бамперы, защитные элементы, оболочки медицинского оборудования и промышленные кожухи. Метод особенно силён, когда покупателю нужна свобода конструкции и средний объём, но также повторяемые формованные детали вместо разовой механической или ручной работы. Он полезен, когда давление оснастки, большая площадь или толщина стенок делают стандартную термопластичную форму дорогой или рискованной. Лучшее применение обычно возникает, когда деталь слишком велика для простого высоконапорного литья, но требует повторяемого качества.

Является ли реакционное литье под давлением тем же самым, что и формование полиуретана?

Нет. Полиуретан — распространённое семейство материалов для реакционного литья под давлением, но RIM обозначает производственный процесс, а не один материал. Многие программы RIM используют полиуретановую химию, поскольку её можно настроить по вязкости, гибкости, плотности и ощущению поверхности. Покупателю всё равно следует подтвердить точный состав, поведение при отверждении, требования к испытаниям и соответствие материала реальной рабочей среде. Поставщик должен объяснить и химию, и производственный контроль, поскольку одно название материала может скрывать разные предположения о характеристиках. Запросите паспорт материала, ожидаемое окно отверждения и ограничения отделки, прежде чем считать два предложения на полиуретан равными.

Дешевле ли RIM, чем стандартное литье под давлением?

RIM может иметь более дешёвую оснастку для некоторых крупных или толстых деталей благодаря меньшему давлению заполнения, чем стандартное литьё термопластов. Это не гарантирует меньшую общую стоимость. Цена материала, отверждение, последующая обработка, окраска, контроль и риск брака меняют экономику. Полезное предложение должно сравнивать весь маршрут производства, а не только цену формы. Покупателю следует спросить, включены ли образцы, приспособления, отделка, отчёты размеров, упаковка и ожидаемые циклы корректировок после первых деталей. Низкая цена формы полезна лишь при стабильных размерах и поверхности в производстве.

Каковы основные риски при литье методом реакционного формования?

Основные риски — неправильное соотношение компонентов смеси, запертый воздух, нестабильная температура формы, отклонения отверждения, низкое качество поверхности, изменение размеров и нереалистичные допущения об извлечении из формы. Некоторые из этих проблем проявляются только после отбора образцов, поскольку деталь может выглядеть приемлемо, но не пройти сборку или механические испытания. До утверждения производства покупателям следует запросить доказательства контроля процесса, планы проверки образцов и ясный порядок исправлений. Самый безопасный запрос предложения делает критические размеры, пределы косметических дефектов, условия испытаний и требования к сборке явными до окончательного утверждения концепции формы. Если эти сведения отсутствуют, поставщик может предложить неправильную оснастку, технологическое окно или метод контроля.

Как мне запросить расценку для проекта RIM?

Отправьте полный пакет RFQ с 3D-файлами, 2D-чертежами, требованиями к материалу, годовым объемом, стандартами внешнего вида, критическими размерами, требованиями к испытаниям, функцией сборки и целевым сроком выполнения. Также укажите, сравниваете ли вы RIM со стандартным литьем под давлением, CNC-обработкой, литьем или композитными технологиями. Этот контекст помогает поставщику рекомендовать правильный технологический маршрут, а не подгонять проект под неподходящую конструкцию пресс-формы. Если проект находится на ранней стадии, сообщите об уже известных рисках отказа, таких как ударная нагрузка, качество поверхности, коробление или посадка при сборке. Более компетентный поставщик ответит на эти вопросы до того, как предложит внести аванс за оснастку.
