- Общие проблемы качества включают короткие выстрелы, вспышки, следы усадки, линии сварки, следы обгорания, деформацию, изменение цвета и хрупкие детали. Большинство этих проблем можно связать с конструкцией детали, конструкцией формы, подготовкой материала или контролем технологического процесса.
- Процесс лучше всего подходит для повторяемых трёхмерных пластиковых деталей с контролируемыми размерами, отделкой поверхности, рёбрами, бобышками, зажимами и сложными элементами.
- Четыре практических средства управления: конструкция формы, выбор материала, температура расплава и формы, а также баланс времени цикла.
- Большинство неудач проектов вызвано слабым DFM-анализом, плохой схемой охлаждения, неправильной маркой смолы или нереалистичными требованиями к допускам.
- Покупателю следует оценивать геометрию, годовой объём, бюджет формы, риск материала и требования качества.
Что такое литьё под давлением?
Литьё под давлением1 — это производственный процесс, при котором расплавленный пластик превращается в воспроизводимые трёхмерные детали внутри закрытой пресс-формы. Пластиковые гранулы нагреваются в цилиндре, подаются вперёд шнеком, впрыскиваются в полость, контролируемо охлаждаются, после чего готовая деталь извлекается.
Полное представление о процессе даёт наше полное руководство по литью под давлением. На этой странице последовательность операций изложена простым языком, чтобы инженеры, закупщики и основатели компаний могли решить, следует ли отливать деталь, переработать её конструкцию, изготовить прототип или выбрать другой процесс.
На заводе ZetarMold в Шанхае работают 47 термопластавтоматов усилием от 90T до 1850T. Прежде чем рекомендовать серийную оснастку, наши инженеры анализируют толщину стенок, расположение литника, течение материала, схему охлаждения и годовой объём выпуска.
Литье под давлением — это не просто действие машины. Это управляемая система, связывающая конструкцию детали, поведение смолы, инструментальную сталь, охлаждение, повторяемость машины и контроль. Если один из этих элементов слаб, на формованной детали могут появиться облой, утяжины, недоливы, коробление или нестабильность размеров.
Как пошагово выполняется литьё под давлением?
Литьё под давлением представляет собой повторяемый цикл: сомкнуть форму, впрыснуть расплав, выдержать под давлением, охладить пластик, открыть форму и извлечь деталь. Каждый цикл может занимать несколько секунд для небольшой тонкостенной детали или более минуты для толстостенного инженерного компонента.
Сначала машина смыкает пресс-форму с усилием, достаточным для противодействия давлению впрыска. Гранулы поступают в нагретый цилиндр, где вращающийся шнек плавит и перемешивает материал. Затем шнековая машина для литья под давлением проталкивает отмеренную дозу расплава через сопло, литниковую втулку, канал и впуск в полость.
На этапах подпитки и выдержки дополнительное давление компенсирует усадку пластика по мере охлаждения материала. Каналы охлаждения отводят тепло от пресс-формы, чтобы деталь стала достаточно жёсткой для выталкивания. При неравномерном охлаждении деталь может покоробиться, даже если форма полости правильная.
"Литьё под давлением — циклический, а не непрерывный процесс."True
Литая деталь производится цикл за циклом. До начала следующего цикла форма закрывается, заполняется и выдерживается под давлением, затем охлаждается, открывается и выталкивает деталь. Это отличается от экструзии, при которой материал непрерывно продавливается через фильеру.
"Пресс-форма только придаёт детали форму; параметры процесса не имеют значения."False
Геометрия пресс-формы важна, но конечное качество также определяют температура расплава, скорость впрыска, давление выдержки, время охлаждения и сушка материала. Даже хорошая пресс-форма может выпускать плохие детали при нестабильном технологическом окне.
Затем извлеченную деталь проверяют, при необходимости обрезают и упаковывают либо направляют на вторичные операции. Лучшие производственные планы определяют допустимое время цикла, точки контроля и требования к внешнему виду до начала изготовления оснастки, а не после появления дефектов.
Стабильное технологическое окно обычно строят при отборе образцов. Команда настраивает скорость заполнения, положение переключения, давление и время выдержки, температуры цилиндра и формы и охлаждение, пока деталь не заполнится без облоя, прижогов, чрезмерных напряжений и неприемлемых размеров. После документирования операторы повторяют настройки и знают, когда отклонение требует коррекции.
Для закупщиков главный вывод прост: пресс-форму и машину необходимо оценивать совместно. Причиной брака может стать плохая вентиляция оснастки, но проблема также возникает, если выбранная машина для литья под давлением имеет неподходящий объём впрыска, недостаточную пластицирующую способность или нестабильное регулирование температуры. Надёжные поставщики проверяют обе стороны, прежде чем предлагать план производства.
Какие детали лучше всего подходят для литья под давлением?
Лучше всего для литья под давлением подходят серийные пластиковые детали с трёхмерной геометрией, равномерными сечениями стенок и объёмом, достаточным для оправдания затрат на оснастку. Типичные примеры: корпуса, кронштейны, крышки, разъёмы, шестерни, детали медицинских устройств и автомобильные клипсы.
Литьё под давлением эффективно, когда детали нужны интегрированные рёбра, бобышки, защёлки, резьбы, вставки, гибкие шарниры или косметические поверхности. Оно менее пригодно, если деталь очень длинная, имеет только постоянное поперечное сечение или часто изменяется на ранней стадии разработки.
Геометрия детали должна соответствовать правилам формования. Толщина стенок должна быть максимально равномерной, ребра не должны быть слишком толстыми, острые внутренние углы следует скруглять, а для извлечения детали из пресс-формы необходимо предусматривать уклоны. Эти правила уменьшают утяжины, напряжения, следы протаскивания и повреждения при извлечении.

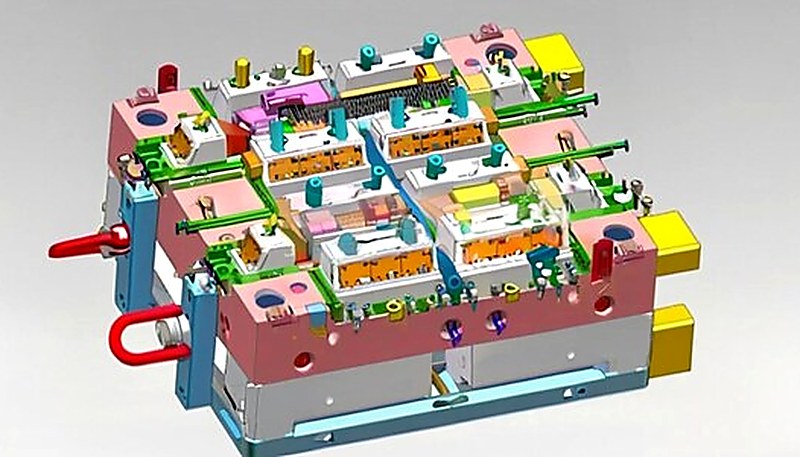

При принятии решений по оснастке сопоставьте свою конструкцию с полным руководством по пресс-формам для литья под давлением. В нём подробнее описаны устройство пресс-формы, выбор литников, система охлаждения, расположение выталкивателей и компромиссы при проектировании оснастки.
Какие материалы можно перерабатывать литьём под давлением?
Лучше всего подходят марки термопластов2, соответствующие требованиям детали к прочности, нагреву, химической стойкости, внешнему виду и нормативам. Большинство семейств термопластов можно перерабатывать литьём под давлением, если марка выбрана с учётом необходимой прочности, термостойкости, воздействия химических веществ, цвета и нормативных требований. К распространённым вариантам относятся ABS, PP, PE, PC, PA, POM, PMMA, TPU, PEEK и огнестойкие инженерные смеси.
Выбор материала влияет на конструкцию формы. Смола с высокой усадкой требует иной компенсации размеров полости, чем смола с низкой усадкой. Для стеклонаполненной марки могут потребоваться более прочные рабочие поверхности формы и улучшенная вентиляция. Прозрачная деталь требует более строгих требований к полировке, управлению потоком и расположению впуска, чем скрытый конструкционный кронштейн.
Влагочувствительные материалы, такие как нейлон, PC, PBT и PET, необходимо правильно сушить перед формованием. При отсутствии сушки на деталях могут появиться пузыри и серебристые полосы, а прочность снизиться и размеры стать нестабильными. Поэтому подготовка материала является частью процесса, а не отдельной деталью.
Как затраты, оснастка и время цикла влияют на решение?
Стоимость определяется инвестициями в оснастку, объёмом выпуска, ценой материала, усилием смыкания машины и продолжительностью производства методом литья под давлением. Оснастка может быть дорогой, но обеспечивает воспроизводимость при выпуске одной и той же детали тысячами или миллионами экземпляров.
Время цикла важно, поскольку каждая секунда повторяется на протяжении всего производственного запуска. Экономия 5 секунд может показаться незначительной при пробном запуске, но способна изменить годовую производительность и себестоимость единицы при ежедневной эксплуатации пресс-формы. Охлаждение часто занимает наибольшую часть цикла, поэтому схему охлаждения следует прорабатывать на раннем этапе проектирования.
"Время охлаждения часто определяет экономику литья под давлением."True
Для многих деталей охлаждение занимает больше времени, чем впрыск и выталкивание. Улучшенная конструкция охлаждения может сократить время цикла, стабилизировать размеры и снизить себестоимость детали.
«Самое дешевое предложение на пресс-форму обычно дает минимальные совокупные затраты».False
Дешёвая форма может стать дорогой, если она вызывает облой, имеет малый срок службы, медленные циклы, плохое охлаждение, требует частого ремонта или создаёт много брака. Совокупная стоимость должна учитывать срок службы формы, время цикла, обслуживание и риск качества.
До утверждения инструментальной стали закупщикам следует запросить анализ DFM. Он должен выявить поднутрения, риски, связанные с толщиной стенок, заметные следы литников, противоречия допусков, усадку смолы и риски при извлечении. Для решения проблем с размерами усадку пресс-формы3 следует оценить до первой обработки стали. Более широкий контекст процесса представлен у Britannica, где литьё под давлением описано как производственная технология4.
Какие проблемы качества должны отслеживать покупатели?
Распространённые проблемы качества: недоливы, облой, утяжины, линии спая, прижоги, коробление, разброс цвета и хрупкие детали. Большинство из них связано с конструкцией детали или формы, подготовкой смолы либо управлением технологическим окном.
Обзор проекта литья под давлением
Контроль должен соответствовать функции детали. Для скрытого кронштейна могут быть нужны проверки размеров и прочности, а для видимой крышки — более строгие требования к цвету, глянцу, текстуре и стойкости к царапинам. Для медицинской или электронной детали также могут требоваться прослеживаемость, контролируемая упаковка и сертификаты материалов.
Для подготовки RFQ отправьте 3D-файл, 2D-чертёж, целевую смолу, годовой объём, требования к поверхности и цвету, примечания по допускам и ожидаемую среду эксплуатации. Если чего-то не хватает, поставщик вынужден гадать, а догадки создают риски стоимости и качества.
Практичный план контроля должен разделять критические размеры, функциональные размеры, косметические поверхности и некритические участки. Это предотвращает избыточный контроль простых элементов, сохраняя строгий контроль защелок, уплотнительных поверхностей, сборочных отверстий и видимых поверхностей. При повторных заказах тот же план помогает сравнивать новые производственные партии с утвержденным образцом, а не полагаться на память.
Документация не менее важна, чем первый образец. Храните в одном месте утверждённую марку материала, стандарт цвета, редакцию чертежа, дату утверждения образца, метод измерения и требования к упаковке. При ремонте формы или её переносе на другой пресс эти записи снижают риск незаметного дрейфа процесса и ускоряют анализ первопричин.
Что покупателям следует сделать до начала изготовления формы?
Лучший следующий шаг — до начала изготовления оснастки убедиться, что геометрия детали, смола, допуски, качество поверхности и объём производства согласованы. Если эти исходные данные стабильны, литьё под давлением может обеспечить воспроизводимое качество в больших масштабах. Если они всё ещё меняются, безопаснее использовать опытную оснастку или продолжить доработку конструкции.
На раннем этапе RFQ запрашивайте не только цену, но и оценку рисков. Компетентный поставщик должен объяснить проблемы толщины стенок, варианты литников, расположение линии разъёма, особенности выталкивания, стратегию охлаждения, сроки изготовления образцов и план контроля. Такое обсуждение часто ценнее быстрой котировки без инженерных деталей.
Если вы готовите к производству новую пластиковую деталь, ZetarMold может изучить ваш 3D-файл, целевую смолу, годовой объем и требования к качеству, а затем предложить практичный вариант оснастки и формования. Запросите коммерческое предложение, приложив чертежи и ожидаемые объемы, чтобы инженерная команда могла предоставить замечания DFM, факторы стоимости и сроки производства.
До запуска изготовления стальной оснастки также определите порядок обработки будущих инженерных изменений. Небольшие изменения толщины стенок, ребер, защелок или бобышек под винты могут повлиять на течение, усадку, охлаждение и извлечение. Четкий процесс управления версиями помогает поставщику сохранять соответствие утвержденному образцу, честно рассчитывать стоимость изменений и не смешивать старые и новые требования в ходе производства. Это также обеспечивает согласованность действий отделов закупок, проектирования и качества при переходе проекта от утверждения образца к повторному производству без путаницы.
Часто задаваемые вопросы
Подходит ли литьё под давлением только для крупносерийного производства?
Нет. Литьё под давлением наиболее экономично при средних и больших объёмах, однако прототипные и малосерийные формы также оправданы, если детали нужны из серийного материала, с точной геометрией или для реалистичных функциональных испытаний.
Сколько длится цикл литья под давлением?
Типичный цикл может длиться от менее 10 до более 60 секунд. Точное время зависит от толщины детали, полимера, конструкции охлаждения, размера машины, метода выталкивания и требований к качеству.
Какова самая крупная статья затрат при литье под давлением?
Форма обычно требует самых больших первоначальных затрат. На протяжении жизненного цикла изделия на общую стоимость также влияют стоимость материала, время цикла, доля брака, тоннаж машины, трудозатраты, контроль и обслуживание.
Может ли одна пресс-форма одновременно изготавливать несколько деталей?
Да. Многогнездная пресс-форма может изготавливать несколько одинаковых деталей за цикл, а семейная пресс-форма — несколько взаимосвязанных деталей. Конструкция должна обеспечивать сбалансированное заполнение, охлаждение и извлечение.
Какие файлы нужны для расчета стоимости литья под давлением?
Обычно поставщику необходимы файл 3D CAD, чертёж 2D, требования к материалу, годовой объём, отделка поверхности, цвет, допуски и все требования к сборке или испытаниям.
Как уменьшить количество дефектов литья под давлением?
Начните с DFM, поддерживайте равномерную толщину стенок, выберите правильную смолу, спроектируйте сбалансированные литники и охлаждение, сушите чувствительные к влаге материалы и проверяйте окно процесса при изготовлении образцов.
Литьё под давлением: циклический производственный процесс, при котором расплавленный пластик впрыскивают в закрытую полость пресс-формы для получения воспроизводимых трёхмерных деталей. ↩
Термопласт: полимер, который размягчается при нагревании и затвердевает при охлаждении, что позволяет многократно перерабатывать его в контролируемых условиях. ↩
Усадка при формовании: уменьшение размеров, происходящее при охлаждении и затвердевании расплавленного пластика внутри пресс-формы или после выхода из неё. ↩
Производственная технология: метод производства, который выбирают с учётом воспроизводимости, поведения материала и геометрии детали, а не только для изготовления единичного прототипа. ↩
