Czym są żebra w częściach formowanych wtryskowo i dlaczego są tak ważne?
W forma wtryskowaing żebra to cienkie, strukturalne elementy przypominające ściany wystające z nominalnej ściany części, zaprojektowane w celu zwiększenia sztywności i nośności. Działają poprzez zwiększenie powierzchniowego momentu bezwładności (AMI) przekroju, skutecznie usztywniając część przed obciążeniami zginającymi.
Dla producentów i inżynierów żebra stanowią krytyczną strefę kompromisu. Zamiast pogrubiać całą ściankę części – co wykładniczo zwiększa zużycie materiału i czas cyklu (całkowity czas wymagany do ukończenia jednego cyklu formowania) – projektanci używają żeber, aby uzyskać podobną wytrzymałość przy mniejszej masie. Jednakże, jeśli nie zostały zaprojektowane w ramach określonych ograniczeń geometrycznych, żebra stają się głównym źródłem śladów opadania (wgłębień na powierzchni naprzeciwko żebra) i wahań przepływu, pogarszając zarówno estetykę, jak i niezawodność konstrukcyjną.
Żebra umożliwiają zwiększenie sztywności części przy minimalnym wzroście masy w porównaniu z pogrubieniem całej ścianki.True
Żebra zwiększają moment bezwładności, aby przeciwstawiać się obciążeniom zginającym przy zachowaniu cienkiej ścianki nominalnej, co oszczędza materiał i skraca czas chłodzenia.
Aby zmaksymalizować wytrzymałość, żebra należy zawsze projektować z taką samą grubością jak ścianka główna.False
Żebra o grubości równej ściance powodują zróżnicowane chłodzenie, prowadzące do poważnych zapadnięć i pustek wewnętrznych. Żebra powinny mieć zasadniczo 40–60% grubości ścianki.
Jakie są kluczowe parametry ekonomicznego projektowania żeber?
Optymalizacja żeber wymaga przestrzegania ścisłych proporcji geometrycznych wynikających z norm branżowych (np. wytycznych SPE i ISO). Odstępstwa od tych parametrów zwykle zwiększają koszty z powodu większego odsetka braków (wad) lub wydłużenia czasu przetwarzania.

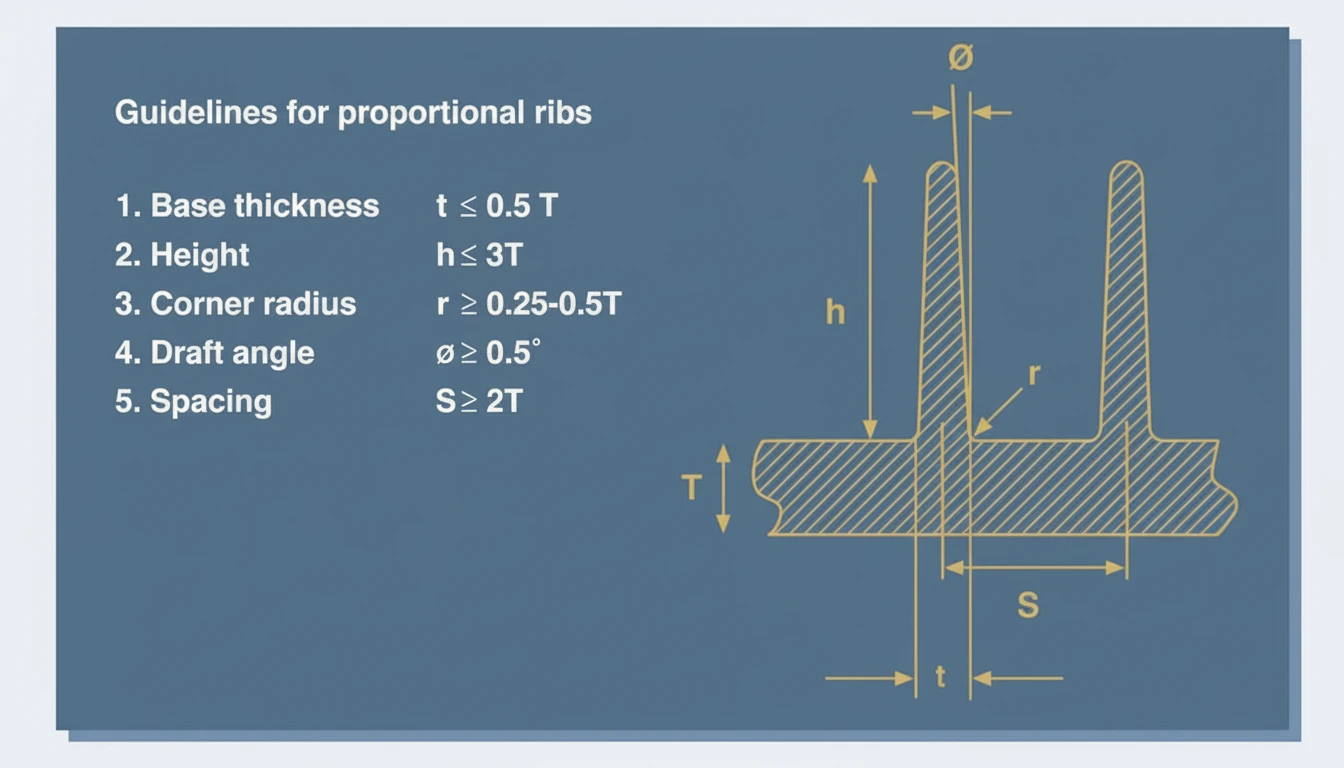

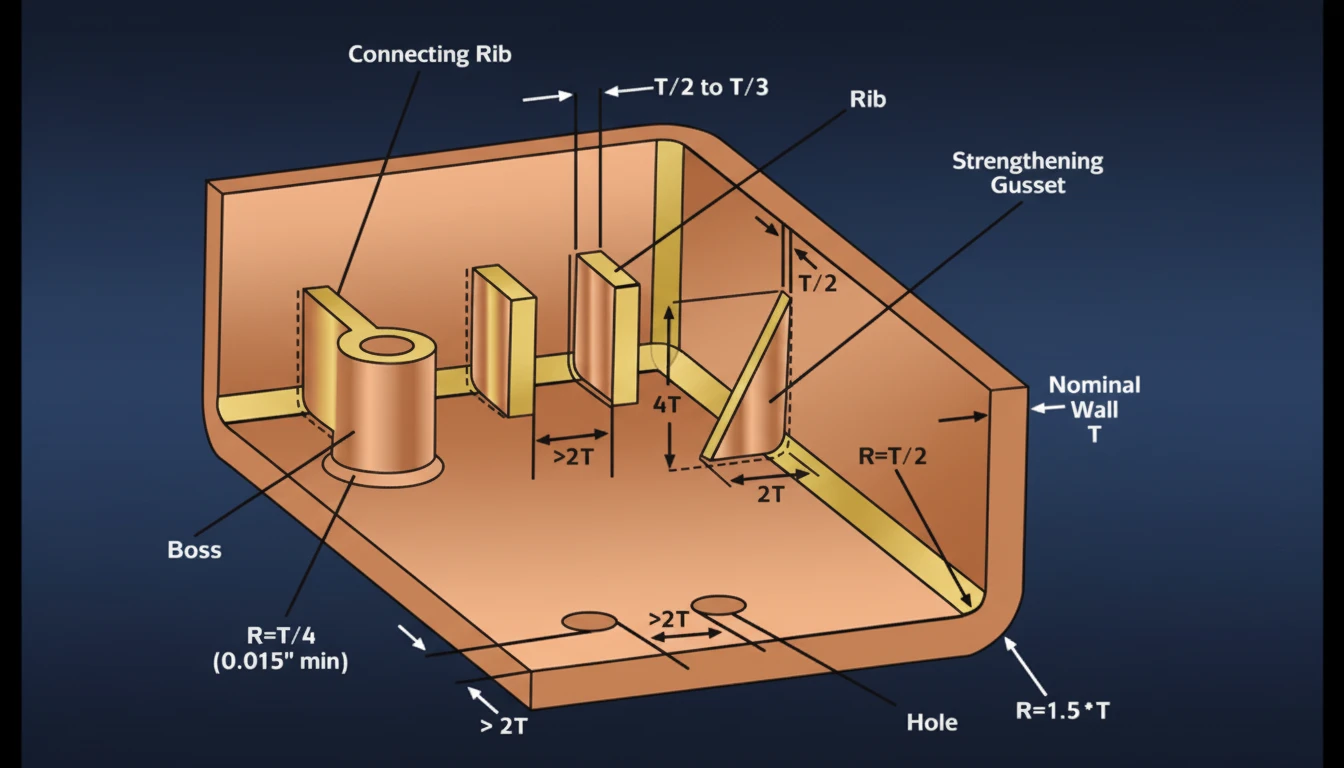

| Parametr | Oznaczenie | Zalecany zakres | Wpływ na koszt | Wpływ na jakość |
|---|---|---|---|---|
| Grubość podstawy żebra | szer. | 40% – 60% nominalnej grubości ścianki (t) | Wysoki: Grubsze żebra wydłużają czas chłodzenia (koszt cyklu). | Krytyczny: >60% powoduje ślady zlewu1; <40% może powodować problemy z napełnianiem. |

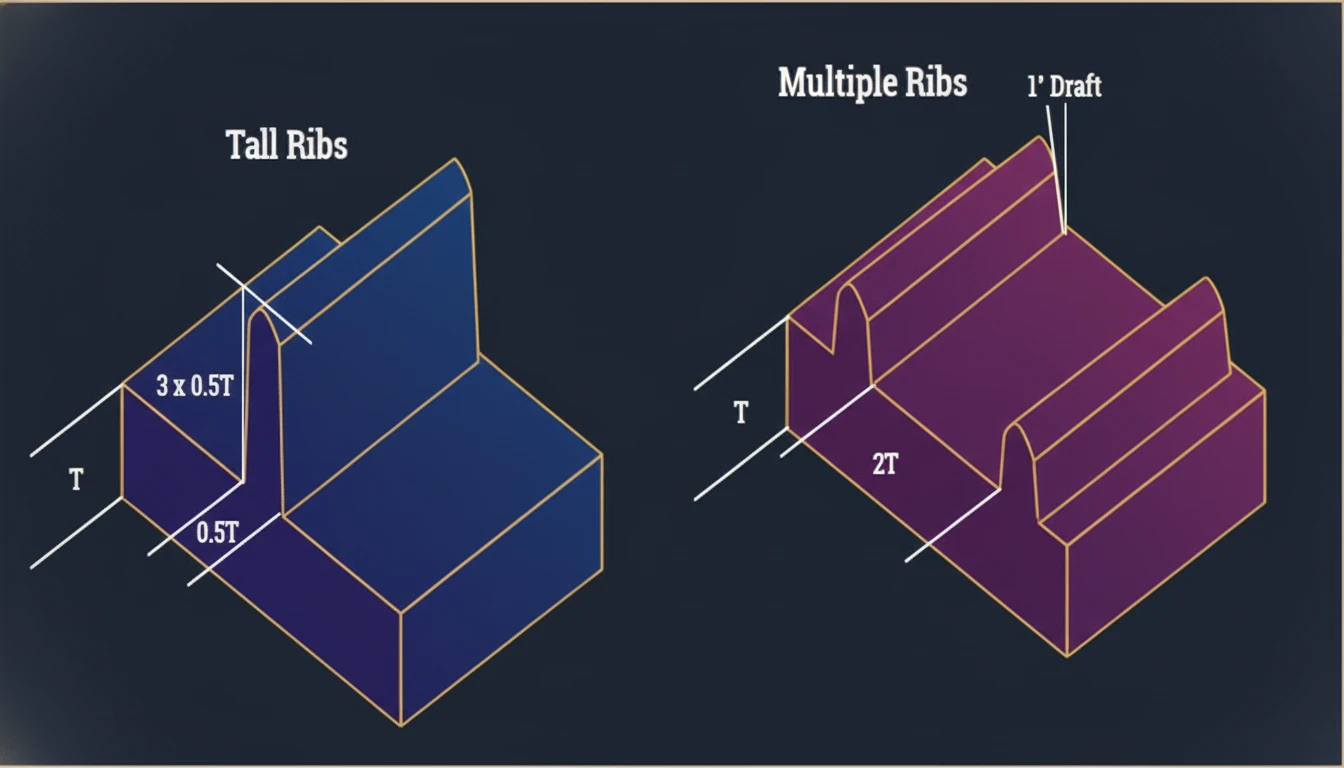

| Wysokość żebra | H | ≤ 3 × nominalna grubość ścianki (t) | Średni: Zbyt głębokie żebra wymagają drogich narzędzi EDM. | Wysoki: Wysokie żebra są podatne na łapanie gazów i przywieranie do formy. |
| Kąt zanurzenia | α | 0,5°–1,5° (minimum) | Niski: Standardowa funkcja obróbki. | Wysoki: Niski ciąg powoduje naprężenia podczas wyrzucania i ślady oporu (zadrapania). |
| Promień podstawy | R | 0,25%–0,5% nominalnej ścianki (t) | Niski: obróbka standardowa. | Średni: Zmniejsza koncentrację stresu; zbyt duża powoduje zapadnięcie się. |
| Rozstaw | S | ≥ 2 × nominalna grubość ścianki (t) | Średni: Małe odstępy tworzą „gorące punkty” w formie. | Średni: Poprawia równomierność chłodzenia; zapobiega wypaczeniu termicznemu. |
Jakie są zalety i wady stosowania żeber?
Zrozumienie kompromisów jest niezbędne dla nabywców technicznych i kierowników zakładów podczas oceny konstrukcji części pod kątem możliwości produkcji (DFM).
| Zalety (inżynieria wartości) | Wady (ryzyka procesowe) |
|---|---|
| Redukcja materiału: Zużywa znacznie mniej żywicy niż zwiększenie całkowitej grubości ścianki. | Potencjał zlewu: Przecięcie żebra i ściany tworzy grubą masę, która kurczy się bardziej, powodując widoczne zagłębienia powierzchniowe. |
| Optymalizacja czasu cyklu: Cieńsze żebra schładzają się szybciej niż grube ściany, redukując koszty czasu pracy maszyny. | Złożoność formy: wymaga szczegółowej obróbki (często EDM) stali matrycowej, co nieznacznie zwiększa początkowe koszty oprzyrządowania. |
| Kontrola wypaczeń: strategiczne rozmieszczenie żeber może zakłócić wzorce naprężeń i spłaszczyć duże części. | Wahania przepływu: Cienkie żebra mogą być trudne do wypełnienia, szczególnie w przypadku materiałów o dużej lepkości, takich jak poliwęglan (PC). |
| Swoboda wlewu: Żebra mogą czasami służyć jako liderzy przepływu, kierując plastik do obszarów trudnych do wypełnienia. | Problemy z wentylacją: Głębokie żebra mogą zatrzymywać powietrze (efekt oleju napędowego), powodując ślady po oparzeniach, jeśli nie są odpowiednio wentylowane. |
Materiały wzmocnione włóknem szklanym pozwalają stosować nieco grubsze żebra niż materiały bez napełniacza bez widocznych zapadnięć.True
Włókna szklane zmniejszają ogólny skurcz materiału, zapewniając nieco większy margines w stosunku grubości żebra do ścianki, zanim zapadnięcia staną się widoczne.
Najbardziej opłacalnym sposobem naprawy wypaczającej się części jest po prostu zwiększenie wysokości istniejących żeber.False
Zwiększanie wysokości bez sprawdzenia kąta pochylenia i sił wypychania może powodować przywieranie detalu i opóźnienia cyklu. Często skuteczniejsze jest dodanie żeber wzmacniających lub zmiana ich układu, na przykład na strukturę plastra miodu.

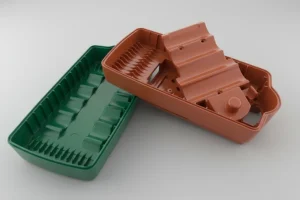

Gdzie najczęściej stosuje się żebra?
- Obudowy samochodowe: Elementy pod maską wykonane z poliamidu 66 (PA66) wymagają żeber zapewniających sztywność pod obciążeniem termicznym bez stosowania ciężkich ścian.
- Elektronika użytkowa: Obudowy laptopów i obudowy telefonów wykorzystują mikrożebra do podtrzymywania elementów wewnętrznych i zapobiegania zgnieceniu.

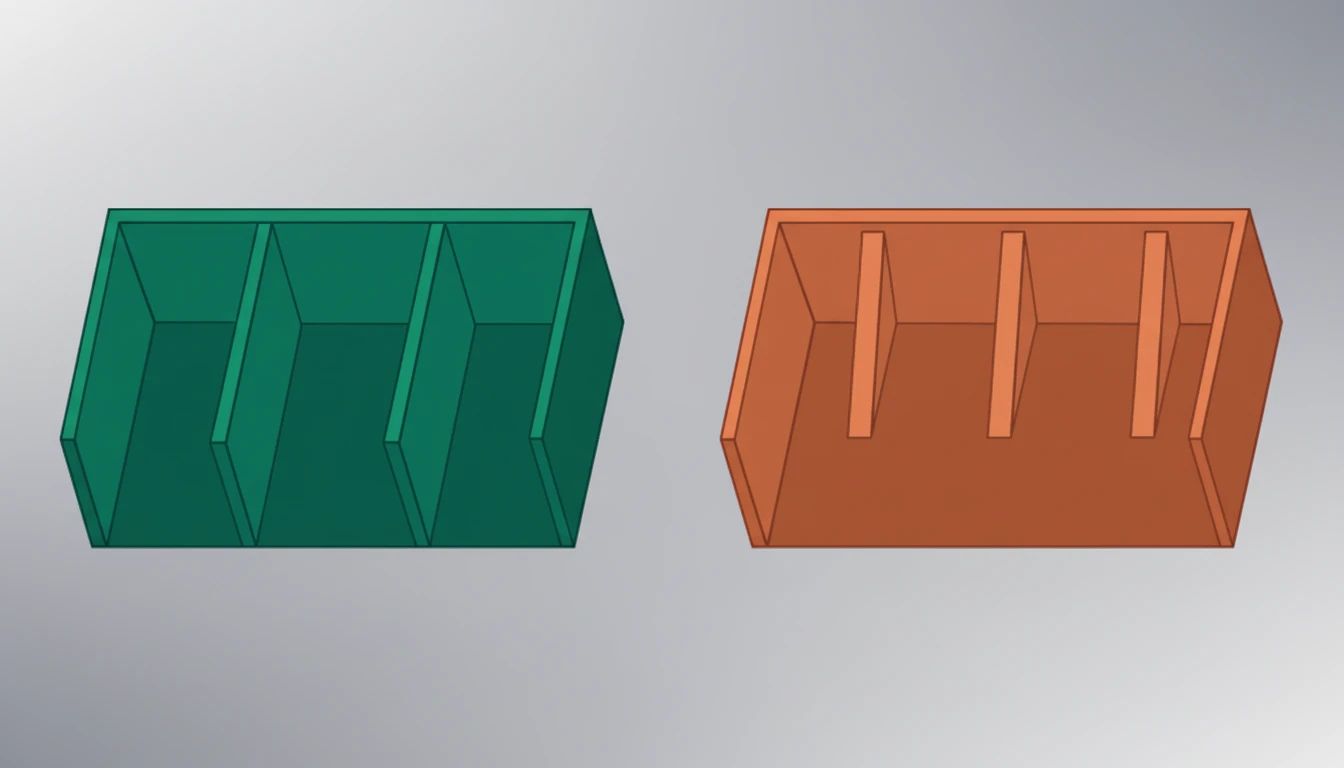

- Kontenery strukturalne: Skrzynie i palety wykorzystują użebrowanie z kratką, aby wytrzymać duże obciążenia, minimalizując jednocześnie wagę żywicy.
- Żebra zgniatające: Małe, odkształcalne żebra stosowane w montażu, aby zapewnić ścisłe pasowanie z wciskiem pomiędzy współpracującymi częściami (np. łożyskiem osadzonym w plastikowej obudowie).
- Podparcie piasty: Żebra klinowe łączą występy śrub z główną ścianą, aby zapobiec pękaniu piasty pod wpływem momentu obrotowego.
Jak krok po kroku zaprojektować zoptymalizowane żebra?
Aby projekt spełniał zarówno cele kosztowe (wydajność), jak i standardy jakości (brak wad), należy postępować według poniższego toku prac:
-
Zdefiniuj ścieżkę obciążenia i wymagania dotyczące sztywności Przeanalizuj, gdzie zostanie przyłożona siła. Ustawić żebra w kierunku sił zginających, aby uzyskać maksymalny moment bezwładności.
-
Ustal nominalną grubość ścianki (t) Wybierz minimalną grubość ścianki wymaganą dla ogólnej funkcji części. Ta wartość (t) staje się podstawą dla wszystkich obliczeń żeber.
-
Oblicz grubość nasady żebra Zastosuj standardowy wzór: Grubość żebra = 0,4 × t do 0,6 × t.
- Uwaga: W przypadku części estetycznych o wysokim połysku (np. wyrobów konsumenckich z ABS) należy dążyć do wartości 0,4 (40%). W przypadku wewnętrznych części konstrukcyjnych (np. poliamidu wzmocnionego włóknem szklanym) można zwiększyć ją do 0,6 ($60\%$).
-

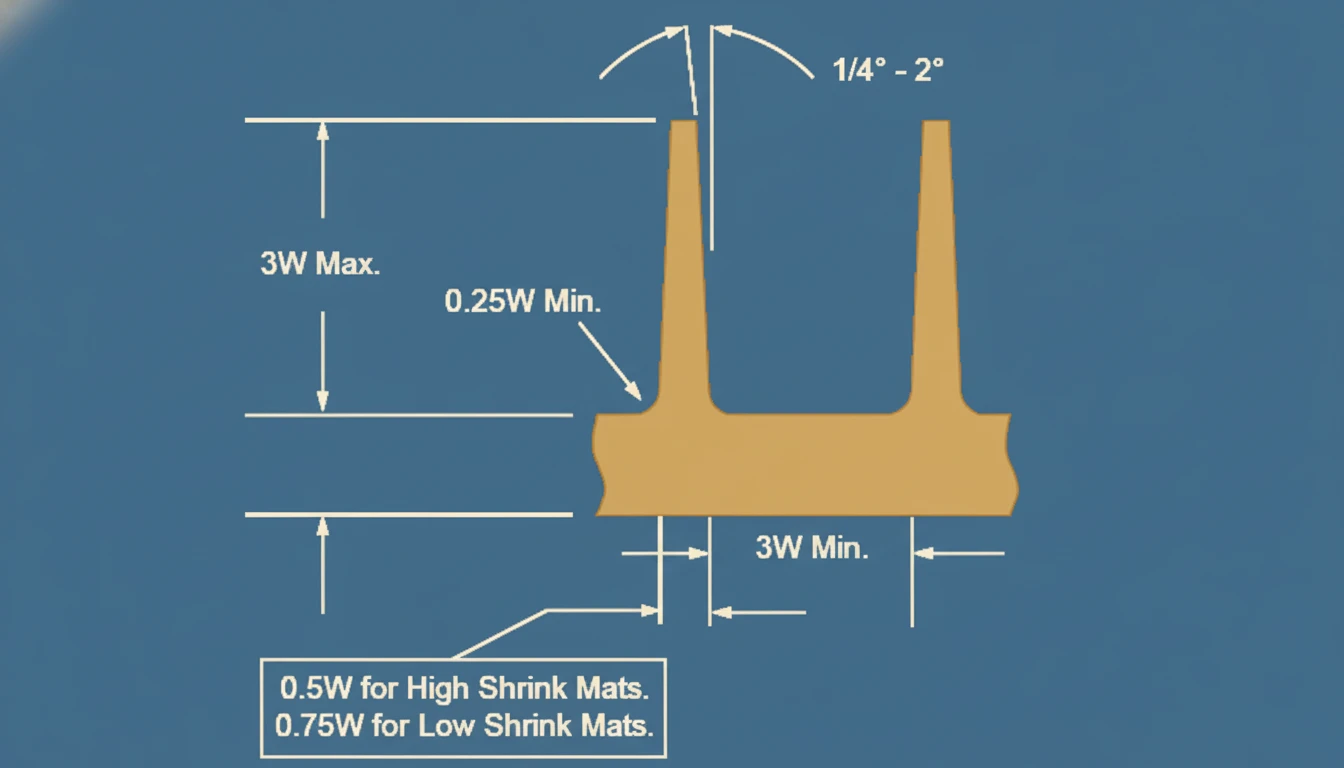

Zastosuj kąty pochylenia Dodaj co najmniej 0,5° pochylenia na każdą stronę. Upewnij się, że dodanie pochylenia nie zmniejsza grubości u góry żebra poniżej 1,0 mm, co mogłoby powodować problemy z wypełnianiem (niedolewy).
-
Dodaj promienie u podstawy Uwzględnij promień 0,25 × t u podstawy żebra.
- Dlaczego? Ostre narożniki powodują koncentracje naprężeń2, które prowadzą do uszkodzenia części.
-
Przeprowadź symulację Moldflow Przed obróbką stali wykonaj symulację, aby sprawdzić:
- Skurcz objętościowy: aby przewidzieć ślady zapadnięć.
- Pułapki powietrzne: aby zapewnić odpowietrzanie żeber.
-
Strategia wykonania formy (z zapasem stali) Początkowo wykonaj żebra w formie nieco cieńsze (pozostaw więcej stali). Jeśli wystąpią problemy z wypełnianiem, późniejsze usunięcie stali (pogrubienie żebra) jest tańsze niż jej ponowne napawanie.
Żebra jednokierunkowe zapewniają najwyższy stosunek sztywności do masy w częściach poddawanych zginaniu w jednym znanym kierunku.True
Ustawienie żeber równolegle do naprężenia zginającego skutecznie maksymalizuje moment bezwładności dla danego wektora obciążenia.
Krzyżowe ułożenie żeber służy wyłącznie estetyce i niepotrzebnie zwiększa masę.False
Użebrowanie krzyżowe (układ siatkowy) zapewnia sztywność skrętną i zapobiega wypaczaniu w wielu kierunkach, co jest niezbędne w przypadku dużych płaskich powierzchni.
FAQ: równowaga kosztu i jakości w projektowaniu żeber
P1: Czy można użyć żeber do ukrycia zapadnięć?
O: Nie, zbyt grube żebra zwykle powodują ślady zapadnięć. Można jednak umieścić linie stylistyczne lub teksturę po przeciwnej stronie ścianki, aby zamaskować widoczne ślady zapadnięć powodowane przez żebra.
P2: Jak wysokość żebra wpływa na koszt formy?
O: Bardzo głębokie żebra (>3-krotność grubości ścianki) często wymagają obróbki elektroerozyjnej (EDM) zamiast standardowego frezowania CNC. EDM jest wolniejsze i droższe. Głębokie żebra wymagają również lepszego polerowania, aby zapobiec przywieraniu podczas wyrzucania.
P3: Czym różni się żebro od wzmocnienia narożnego?
O: Żebro jest zazwyczaj samodzielną ścianką służącą do zwiększania sztywności. Wzmocnienie trójkątne to element podporowy zaprojektowany specjalnie do podpierania wystającego elementu, takiego jak występ pod śrubę lub wysoka pionowa ścianka, i zapobiegania jego ugięciu.
Q4: Dlaczego “Crush Ribs” są zaprojektowane tak, aby ulegać deformacji?
O: Żebra zgniatane to celowo małe, ostro zakończone żebra, które mają się odkształcać (zgniatać) podczas wciskania metalowej wkładki lub współpracującej części. Zapewniają tanie, tolerancyjne pasowanie wciskowe bez konieczności utrzymywania bardzo ścisłych tolerancji części z tworzywa.
P5: Jak dobór materiału wpływa na projekt żeber?
O: Materiały amorficzne (PC, ABS, PS) są bardziej podatne na pękanie naprężeniowe i ślady zapadnięć; żebra powinny być cieńsze ($40-50\%$). Materiały półkrystaliczne (PE, PP, PA) cechują się większym skurczem, ale lepiej płyną; czasami tolerują nieco grubsze żebra, lecz większym zagrożeniem jest wypaczenie spowodowane różnicami skurczu.
Podsumowanie
Równowaga między kosztem a jakością w projektowaniu żeber z tworzyw sztucznych zależy od przestrzegania reguły grubości 40–60% względem nominalnej grubości ścianki. Prawidłowe wykonanie zwiększa sztywność części i zmniejsza zużycie materiału (korzyść kosztowa), nie powodując śladów zapadnięć ani wypaczeń (zapewnienie jakości). Dzięki odpowiednim kątom pochylenia, promieniom oraz narzędziom symulacyjnym, takim jak Moldflow3, producenci mogą uzyskać wytrzymałe elementy konstrukcyjne, które są ekonomiczne w formowaniu i poprawne mechanicznie. Pełne omówienie zawiera nasz Kompletny przewodnik po formach wtryskowych. Pełne omówienie zawiera nasz Przewodnik po wyborze dostawcy.
-
