Jakie produkty powstają metodą formowania wtryskowego i gdzie można je znaleźć?

Czym dokładnie jest formowanie wtryskowe i dlaczego jest tak szeroko stosowane?

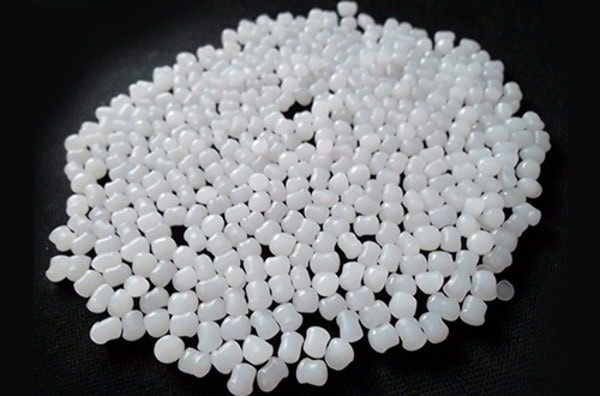

Wtrysk tworzyw sztucznych to proces produkcyjny, w którym części z tworzyw sztucznych powstają przez stopienie granulatu polimerowego i wtryskiwanie go pod wysokim ciśnieniem do gniazda formy stalowej lub aluminiowej, gdzie tworzywo stygnie i zestala się w finalnym kształcie. Jest to najpowszechniej stosowana metoda produkcji z tworzyw sztucznych, ponieważ łączy dużą szybkość, wąskie tolerancje i niski koszt jednostkowy przy produkcji wielkoseryjnej.

W naszej fabryce ZetarMold eksploatujemy wtryskarki o sile zamykania od 50 do 1800 ton. Zakres ten pozwala nam produkować części od 2-gramowego złącza elektrycznego po 3-kilogramową okładzinę zderzaka samochodowego. Proces obsługuje grubości ścianek od 0,5 do 6 mm, czasy cyklu od 8 do 90 sekund i roczne wolumeny od kilku tysięcy do setek milionów sztuk.

O dominującej pozycji formowania wtryskowego¹ decyduje powtarzalność. Po dostrojeniu formy każdy cykl daje części o identycznych wymiarach — co ma kluczowe znaczenie w zespołach zatrzaskowych, zamknięciach gwintowanych i komponentach medycznych, gdzie nie ma miejsca na brak spójności.

Jakie produkty codziennego użytku są wytwarzane metodą formowania wtryskowego?

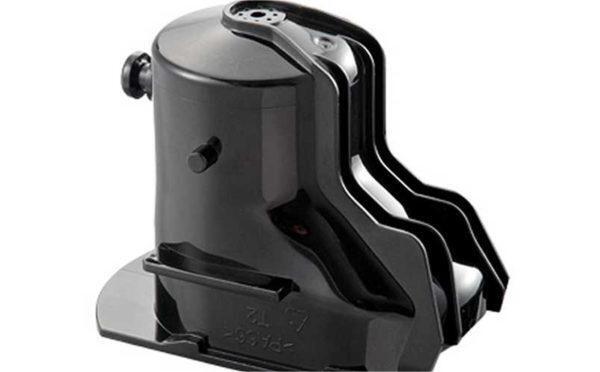

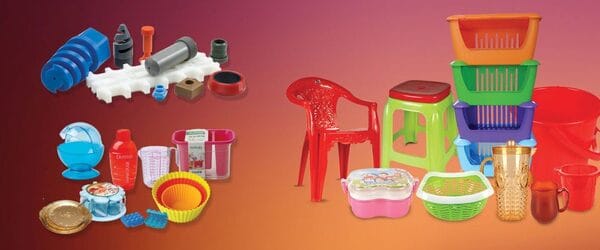

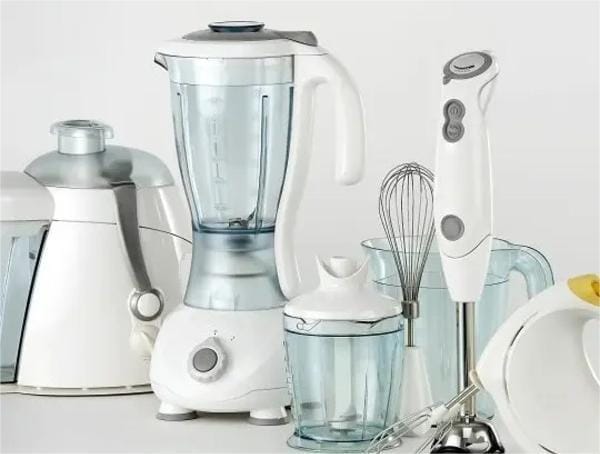

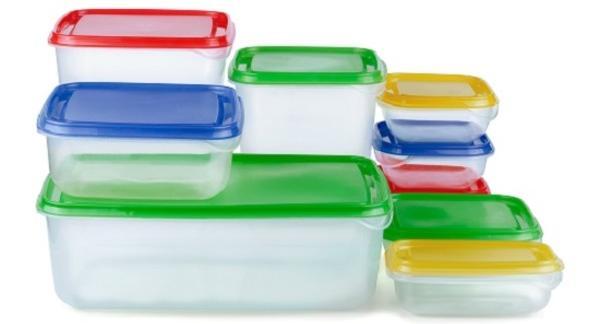

Do codziennych produktów konsumenckich wytwarzanych wtryskowo należą pojemniki na żywność, nakrętki butelek, szczoteczki do zębów, etui na telefony, pojemniki do przechowywania, wieszaki, zabawki, przybory kuchenne i praktycznie każdy sztywny przedmiot z tworzywa używany na co dzień. Jeśli jest wykonany z tworzywa, ma jednolity kształt i jest produkowany masowo, niemal na pewno został uformowany wtryskowo.

Poniżej przedstawiono zestawienie typowych kategorii produktów konsumenckich:

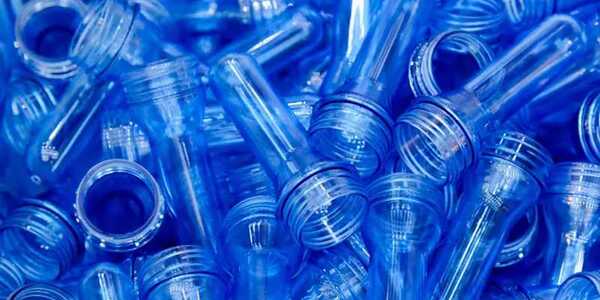

W ZetarMold produkowaliśmy nakrętki do butelek w formach 32-gniazdowych z czasem cyklu 6 sekund, uzyskując z jednej formy ponad 40 milionów części rocznie. Formowaliśmy też wysokiej klasy opakowania kosmetyczne o wykończeniu powierzchni klasy A i tolerancjach ±0,05 mm — ten sam proces, zupełnie inne wymagania jakościowe.

Które części samochodowe wykorzystują formowanie wtryskowe?

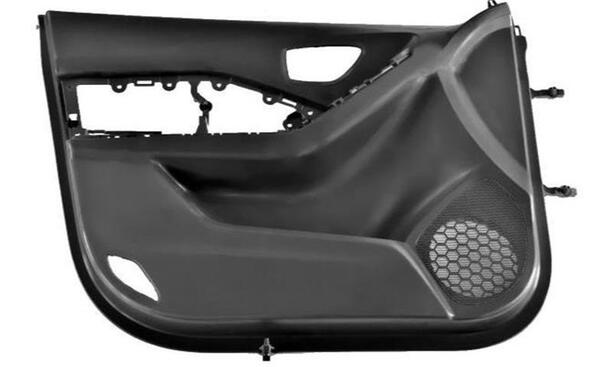

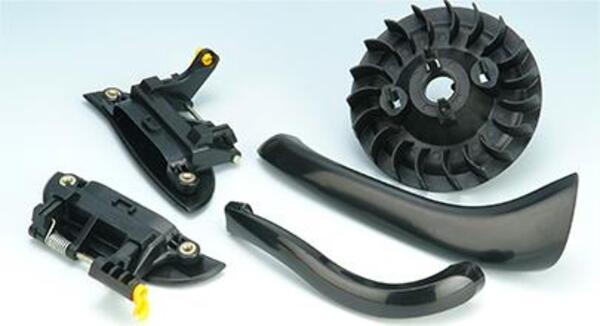

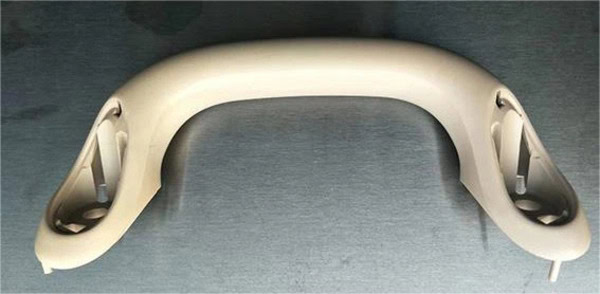

Do części samochodowych wytwarzanych metodą formowania wtryskowego należą zespoły desek rozdzielczych, panele drzwiowe, poszycia zderzaków, kolektory dolotowe, obudowy układów HVAC, oprawy lamp, obudowy lusterek, wsporniki pod maską i elementy wykończenia wnętrza. Współczesny pojazd zawiera od 100 do 200 detali z tworzyw sztucznych formowanych wtryskowo, które odpowiadają za 10–15% jego całkowitej masy.

Branża motoryzacyjna wymaga wąskich tolerancji (typowo ±0.1 mm), odporności na wysoką temperaturę w zastosowaniach pod maską oraz stabilności UV części zewnętrznych. Współpracowaliśmy z dostawcami Tier 1 i Tier 2 nad elementami deski rozdzielczej z PC/ABS, kanałami HVAC z nylonu wzmacnianego włóknem szklanym i zewnętrznymi listwami z ASA — każde z tych zastosowań wymagało innych właściwości materiału² i konstrukcji formy.

Wzrost napędza redukcja masy. Producenci OEM zastępują metalowe wsporniki, obudowy i elementy konstrukcyjne tworzywami inżynieryjnymi wzmacnianymi włóknem szklanym lub węglowym, aby zmniejszyć masę pojazdów i poprawić efektywność paliwową. W ciągu ostatnich trzech lat odnotowaliśmy 30% wzrost liczby motoryzacyjnych projektów wtryskowych skupionych na zamianie metalu na tworzywo.

Jakie wyroby medyczne i produkty ochrony zdrowia wytwarza się metodą formowania wtryskowego?

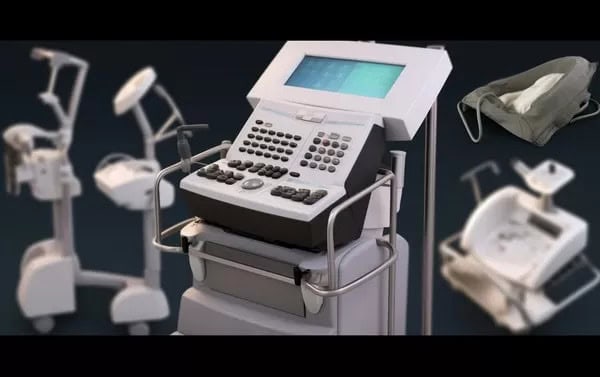

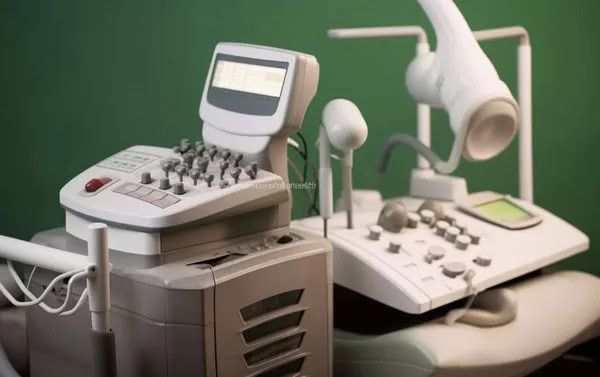

Do wyrobów medycznych i produktów ochrony zdrowia wykorzystujących formowanie wtryskowe należą cylindry strzykawek, złącza dożylne, obudowy narzędzi chirurgicznych, kasety testów diagnostycznych, korpusy inhalatorów, urządzenia do podawania leków i jednorazowe materiały laboratoryjne. Sektor medyczny ceni formowanie wtryskowe za możliwość produkcji części gotowych do sterylizacji, spójnych wymiarowo i wykonanych z materiałów biokompatybilnych.

Jakie Produkty Są Wytwarzane Przez Formowanie Wtryskowe? | ZetarMold

Jednorazowe wyroby medyczne — końcówki do pipet, pojemniki na próbki i szalki Petriego — osiągają największe wolumeny, często przekraczające 50 milionów sztuk rocznie. Części te są formowane w narzędziach wielogniazdowych (32–128 gniazd), pracujących przez całą dobę z automatyczną kontrolą jakości przy wtryskarce.

Jak formowanie wtryskowe służy branży elektronicznej?

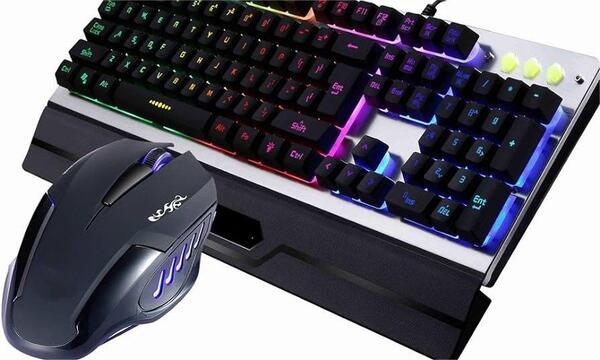

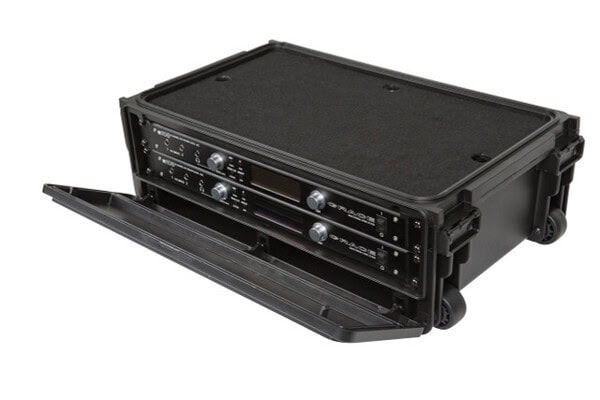

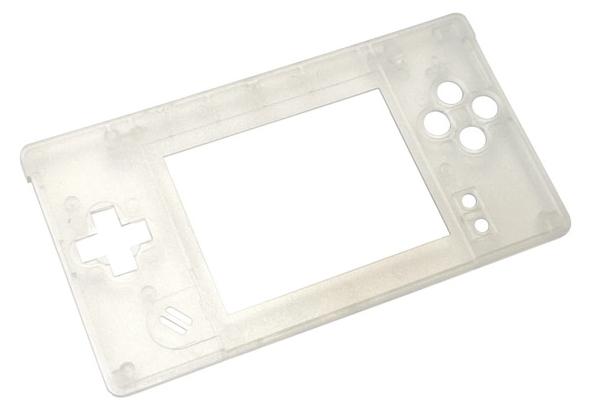

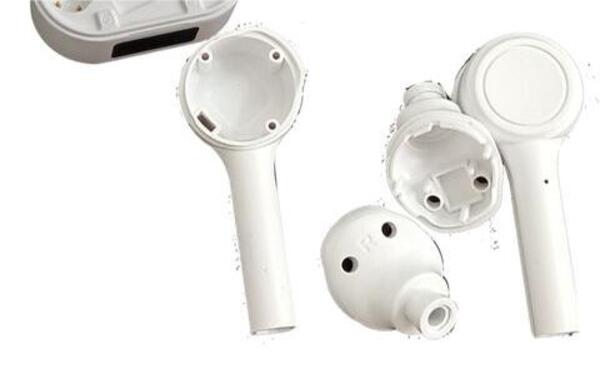

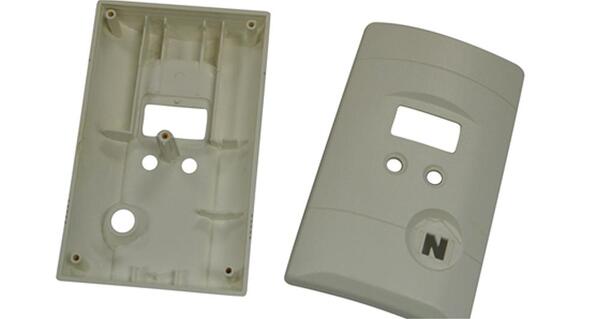

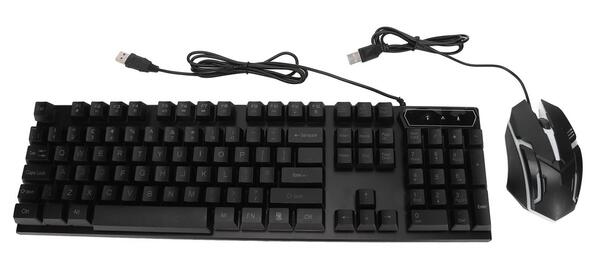

Formowanie wtryskowe służy branży elektronicznej do produkcji obudów, korpusów, złączy, przełączników, ramek, prowadnic światła i ram konstrukcyjnych do urządzeń od smartfonów po przemysłowe systemy sterowania. Każde używane przez Ciebie urządzenie elektroniczne zawiera elementy z tworzywa formowane wtryskowo — zwykle 5–20 osobnych części w jednym urządzeniu.

Branża elektroniczna doprowadza formowanie wtryskowe do granic możliwości. W obudowach telefonów powszechne są ścianki cieńsze niż 1,0 mm. Styki złączy wymagają tolerancji ±0,03 mm. Ekranowanie EMI wymaga przewodzących napełniaczy lub metalizowanych tworzyw. Standardy estetyczne są skrajnie wysokie — na powierzchniach widocznych dla konsumenta nie mogą występować ślady przepływu, zapadnięcia ani linie łączenia.

Formowaliśmy ramki klawiatur laptopów z PC wzmacnianego włóknem szklanym, obudowy czujników IoT z ABS ze zintegrowanymi zatrzaskami oraz dyfuzory światła LED z PMMA klasy optycznej. Każdy projekt wymagał innego doboru materiału³ i strategii projektowania formy, lecz podstawowy proces formowania wtryskowego pozostawał taki sam.

Które produkty opakowaniowe i budowlane są formowane wtryskowo?

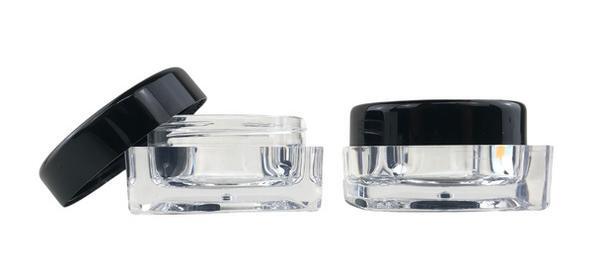

Produkty opakowaniowe obejmują cienkościenne pojemniki na żywność, nakrętki i zamknięcia, skrzynki, wiadra oraz słoiki kosmetyczne. Produkty budowlane obejmują złączki rurowe, puszki elektryczne, opaski kablowe, elementy złączne, kratki wentylacyjne i złącza instalacyjne. Oba sektory wybierają formowanie wtryskowe ze względu na szybkość, efektywne wykorzystanie materiału i możliwość wytwarzania złożonych geometrii przy minimalnym koszcie.

Opakowania cienkościenne należą do najszybciej rozwijających się segmentów. Kubki do jogurtu, pojemniki garmażeryjne i pojemniki na masło o grubości ścianek 0,4–0,7 mm są formowane wtryskowo z PP w cyklach krótszych niż 4 sekundy przy użyciu specjalistycznych maszyn szybkobieżnych. W ZetarMold zaprojektowaliśmy formy piętrowe do opakowań cienkościennych, które skutecznie podwajają wydajność bez zwiększania rozmiaru wtryskarki.

Produkty budowlane są zwykle cięższe i bardziej wytrzymałe. Kształtki rurowe z PVC, poliwęglanowe obudowy elektryczne przeznaczone do użytku zewnętrznego oraz nylonowe opaski kablowe o odporności do 120°C powstają na wtryskarkach. W przypadku tych części właściwości mechaniczne i zgodność z przepisami (klasyfikacje UL, CSA i IP) są ważniejsze od wyglądu.

Jakie czynniki decydują, czy produkt powinien być formowany wtryskowo?

Kluczowe czynniki to roczna wielkość produkcji (zwykle powyżej 1,000 części), złożoność geometrii części, wymagania dotyczące tolerancji wymiarowych, wymagane właściwości materiału oraz docelowy koszt jednostkowy. Jeśli produkt jest sztywną częścią z tworzywa sztucznego potrzebną w większej ilości i o stałej jakości, formowanie wtryskowe jest niemal zawsze właściwym procesem.

Z naszego doświadczenia w ZetarMold wynika, że schemat decyzyjny wygląda następująco:

• Wolumen powyżej 1,000 części: koszt oprzyrządowania rozkłada się efektywnie. Poniżej 1,000 części warto rozważyć druk 3D lub odlewanie z żywic poliuretanowych.
• Złożona geometria: podcięcia, zatrzaski, zawiasy integralne i elementy gwintowane są naturalnymi możliwościami formowania wtryskowego. Prostsze kształty można wykonywać przez termoformowanie lub wytłaczanie.
• Wąskie tolerancje: jeśli potrzebujesz ±0.05 mm lub lepszej dokładności, zapewni ją formowanie wtryskowe. Formowanie z rozdmuchem ani rotomoulding nie dorównują tej precyzji.
• Wymagania materiałowe: tworzywa konstrukcyjne (PC, PA, POM, PEEK) o określonych właściwościach mechanicznych, cieplnych lub odporności chemicznej najlepiej przetwarzać metodą formowania wtryskowego.
• Wykończenie powierzchni: od matowej faktury po lustrzany połysk — konstrukcja formy⁴ bezpośrednio decyduje o wyglądzie.

Jak poszerza się zakres produktów formowanych wtryskowo?

Zakres zastosowań rozszerza się dzięki zaawansowanym materiałom (żywice pochodzenia biologicznego, kompozyty z długimi włóknami, polimery przewodzące), innowacjom procesowym (mikroformowanie, formowanie wielowtryskowe, etykietowanie w formie) i nowym zastosowaniom w pojazdach elektrycznych, ubieralnych urządzeniach medycznych i zrównoważonych opakowaniach. Branża rośnie w tempie około 4–5% rocznie i nic nie wskazuje na spowolnienie.

Rozwój ten napędzają trzy trendy, które obserwujemy w ZetarMold:

• Pojazdy elektryczne i autonomiczne: obudowy akumulatorów, mocowania czujników, osłony radarów i lekkie elementy konstrukcyjne tworzą zupełnie nowe zastosowania formowania wtryskowego, które pięć lat temu nie istniały.
• Mikroformowanie: części ważące mniej niż 0.1 grama, przeznaczone do aparatów słuchowych, układów mikroprzepływowych i miniaturowych złączy, wymagają specjalistycznych maszyn i oprzyrządowania, ale wykorzystują ten sam podstawowy proces formowania wtryskowego.
• Zrównoważone materiały: PLA, PHA i tworzywa z recyklatem są kwalifikowane do formowania wtryskowego, dzięki czemu marki mogą realizować zobowiązania środowiskowe bez zmiany infrastruktury produkcyjnej.

Formowanie wielowtryskowe — w którym co najmniej dwa materiały są kolejno wtryskiwane do tej samej formy — rozszerza możliwości projektowania produktów obtryskiwanych, takich jak miękkie uchwyty, szczelne obudowy i wielokolorowe dobra konsumpcyjne. Zainwestowaliśmy w wtryskarki 2K specjalnie po to, aby obsłużyć ten rosnący popyt.

FAQ

Jaki jest najczęściej wytwarzany produkt metodą wtrysku?

Zakrętki i zamknięcia butelek są najbardziej masowo produkowanymi wyrobami formowanymi wtryskowo, z globalną produkcją przekraczającą 500 miliardów sztuk rocznie. Formuje się je z PP lub HDPE przy użyciu narzędzi wielogniazdowych (32–128 gniazd) z czasem cyklu 3–6 sekund.

Czy formowanie wtryskowe może produkować metalowe części?

Nie bezpośrednio, ale Metal Injection Molding (MIM) wykorzystuje tę samą zasadę – metalowy proszek zmieszany z polimerowym spoiwem jest formowany wtryskowo, następnie spoiwo jest usuwane, a część jest spiekana. MIM produkuje małe, złożone metalowe części do zastosowań medycznych, w broni palnej i elektronice.

Jaka jest najmniejsza część, którą można formować wtryskowo?

Mikroformowanie wtryskowe umożliwia wytwarzanie części o masie zaledwie 0,001 grama z elementami mniejszymi niż 0,1 mm. Zastosowania obejmują mikrozębatki do mechanizmów zegarkowych, mikrokanaliki płynowe do diagnostyki oraz miniaturowe piny łączące do aparatów słuchowych.

Jak mogę sprawdzić, czy projekt mojego produktu nadaje się do formowania wtryskowego?

Prześlij plik CAD 3D do przeglądu projektowania pod kątem wytwarzalności (DFM). W ZetarMold bezpłatnie przekazujemy w ciągu 24–48 godzin uwagi DFM wskazujące kąty pochylenia, problemy z grubością ścianek, podcięcia i zalecenia dotyczące położenia przewężek.

Jakie materiały są najczęściej używane w formowaniu wtryskowym?

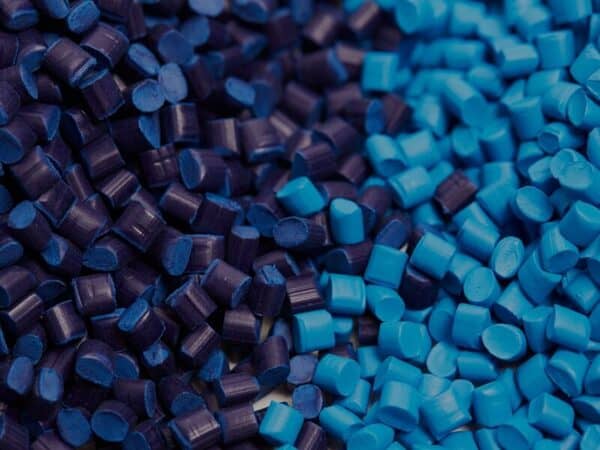

Pięć najczęściej stosowanych materiałów pod względem objętości to polipropylen (PP), ABS, polietylen (PE), poliwęglan (PC) i nylon (PA). Razem stanowią one ponad 70% wszystkich produktów formowanych wtryskowo. Specjalistyczne żywice, takie jak PEEK, POM i LSR, znajdują zastosowanie w aplikacjach wysokowydajnych.

Jak długo trwa przejście od projektu do wtryskiwanych części?

W przypadku nowego produktu należy zakładać 4–8 tygodni: 1–2 tygodnie na DFM i projekt formy, 2–4 tygodnie na wykonanie formy oraz 1 tydzień na pobieranie próbek i zatwierdzenie. Programy ekspresowe ZetarMold mogą skrócić ten czas do 3 tygodni dla prostych części wykonywanych przy użyciu oprzyrządowania aluminiowego.

Podsumowanie

Formowanie wtryskowe obejmuje niemal każdą branżę i kategorię produktów — od zakrętki porannej kawy, przez deskę rozdzielczą samochodu i strzykawkę u lekarza, po obudowę smartfona. Dominuje, ponieważ żaden inny proces nie łączy w tej skali szybkości, precyzji, wszechstronności materiałowej i efektywności kosztowej.

W ZetarMold produkowaliśmy wyroby formowane wtryskowo dla klientów z branży motoryzacyjnej, medycznej, elektronicznej, dóbr konsumpcyjnych, opakowaniowej i budowlanej w ponad 15 krajach. Niezależnie od tego, czy potrzebujesz 1,000 prototypów, czy 50 milionów części produkcyjnych, nasz zespół inżynierów może poprowadzić projekt od koncepcji do dostawy.

Chcesz rozważyć formowanie wtryskowe swojego produktu? Skontaktuj się z ZetarMold, aby uzyskać bezpłatny przegląd DFM i wycenę. Zobacz nasz Kompletny przewodnik po formowaniu wtryskowym, aby uzyskać wyczerpujące informacje. Zobacz nasz Kompletny przewodnik po formowaniu wtryskowym, aby uzyskać wyczerpujące informacje. Zobacz nasz Kompletny przewodnik po formowaniu wtryskowym, aby uzyskać wyczerpujące informacje.

1. Formowanie wtryskowe — cykliczny proces produkcyjny, w którym tworzywo termoplastyczne lub termoutwardzalne jest podgrzewane do stanu płynnego, wtryskiwane pod ciśnieniem (zwykle 500–2,000 bar) do zamkniętego gniazda formy, chłodzone, a następnie wypychane jako gotowa część. Jest to najpowszechniej stosowany proces masowej produkcji elementów z tworzyw sztucznych. ↩

2. Właściwości materiału — fizyczne, mechaniczne, cieplne i chemiczne cechy żywicy polimerowej, które decydują o jej przydatności do danego zastosowania. Najważniejsze z nich to wytrzymałość na rozciąganie, udarność, temperatura ugięcia pod obciążeniem i odporność chemiczna. ↩

3. Dobór materiału — proces inżynieryjny polegający na wyborze optymalnej żywicy polimerowej dla części formowanej wtryskowo na podstawie wymagań funkcjonalnych, warunków środowiskowych, zgodności z przepisami i kosztu. Niewłaściwy dobór materiału jest jedną z głównych przyczyn awarii produktów. ↩

4. Analiza przepływu w formie — symulacja komputerowa (z użyciem oprogramowania takiego jak Moldflow lub Moldex3D), która przewiduje sposób wypełniania gniazda stopionym tworzywem, miejsca powstawania linii łączenia, przebieg chłodzenia oraz możliwość wystąpienia wad, takich jak paczenie czy pułapki powietrzne. Jest niezbędna do optymalizacji położenia przewężki i konstrukcji kanałów przed rozpoczęciem obróbki stali. ↩
