Czym jest samochodowa forma wtryskowa?

Samochodowe formy wtryskowe to narzędzia służące do produkcji części pojazdów w procesie formowania wtryskowego. Pozwalają wytwarzać precyzyjne i trwałe komponenty dla branży motoryzacyjnej.

Samochodowe formy wtryskowe to specjalistyczne formy wykorzystywane do produkcji precyzyjnych i trwałych komponentów pojazdów. Zapewniają wydajną produkcję części, takich jak zderzaki, deski rozdzielcze i panele wewnętrzne, zapewniając wysokie standardy jakości i opłacalność.

Aby zrozumieć, jak działają samochodowe formy wtryskowe i jakie są ich zalety, konieczne jest poznanie różnych typów form i materiałów stosowanych w produkcji motoryzacyjnej. Czytaj dalej, aby dowiedzieć się, w jaki sposób usprawniają one produkcję pojazdów.

Czym jest formowanie wtryskowe tworzyw sztucznych w przemyśle motoryzacyjnym?

W motoryzacji formowanie wtryskowe¹ tworzyw określają funkcje, ograniczenia i kompromisy omówione w tej części. Jeśli porównujesz dostawców lub planujesz zakupy, nasz przewodnik po wyborze dostawcy formowania wtryskowego obejmuje przygotowanie zapytania ofertowego, kwalifikację i kontrolę ryzyka handlowego.

Formowanie wtryskowe tworzyw dla motoryzacji to proces produkcyjny służący do wytwarzania trwałych, złożonych części pojazdów. Zapewnia wysoką precyzję i opłacalność produkcji. Szersze omówienie procesu zawiera nasz kompletny przewodnik po formowaniu wtryskowym.

Formowanie wtryskowe tworzyw sztucznych w branży motoryzacyjnej polega na wtryskiwaniu stopionego plastiku do form w celu formowania komponentów takich jak zderzaki, deski rozdzielcze i elementy wykończeniowe. Proces ten zapewnia wysoką precyzję, trwałość i skalowalność do masowej produkcji.

Wtrysk do formy w motoryzacji odnosi się do zastosowania procesu wtryskiwania w przemyśle motoryzacyjnym

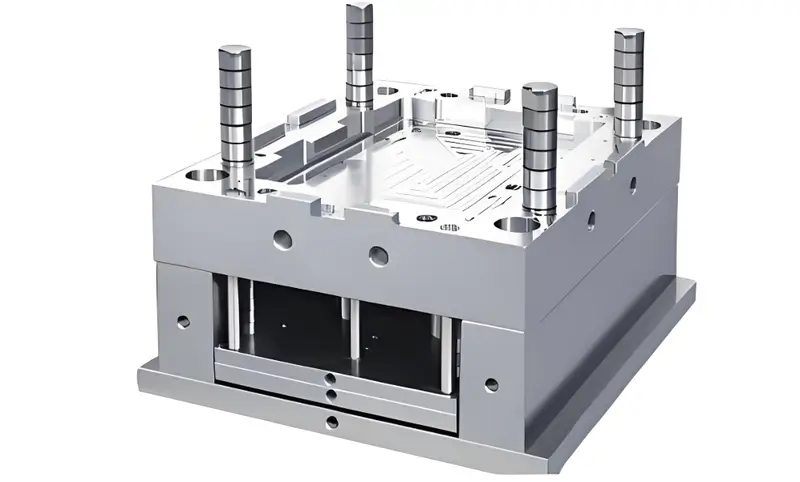

Czym jest motoryzacyjna forma wtryskowa?

Forma wtryskowa do motoryzacji jest definiowana przez funkcję, ograniczenia i kompromisy wyjaśnione w tej sekcji. Wtrysk do formy w motoryzacji polega na tworzeniu części samochodowych przy użyciu form i stopionego plastiku. Jest to niezbędne do produkcji precyzyjnych, trwałych i wysokiej jakości komponentów motoryzacyjnych.

Formowanie wtryskowe w przemyśle motoryzacyjnym kształtuje części samochodowe poprzez wtryskiwanie stopionego plastiku do form pod wysokim ciśnieniem. Jest szeroko stosowany do produkcji różnych komponentów, takich jak deski rozdzielcze, zderzaki i elementy wykończeniowe, oferując wydajność i trwałość.

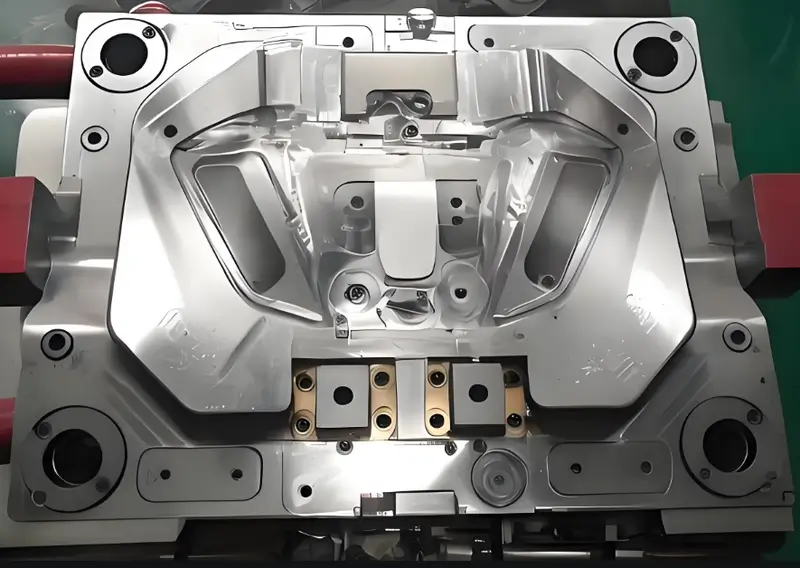

Forma do paneli poszycia jest najważniejszym rodzajem oprzyrządowania samochodowego. Ten typ formy służy głównie do tłoczenia na zimno . W szerokim ujęciu oprzyrządowanie samochodowe to ogólne określenie form i narzędzi służących do wytwarzania wszystkich części pojazdu, takich jak tłoczniki, formy wtryskowe, matryce kuźnicze, formy do modeli woskowych oraz formy do szkła.

Formy samochodowe to formy, które wytwarzają wszystkie części samochodu. Formy do tłoczenia samochodów to formy, które wykrawają wszystkie części tłoczone w samochodzie. Formy do tłoczenia karoserii to formy, które wykrawają wszystkie części do tłoczenia na karoserii samochodu. Matryca do tłoczenia pokrywy samochodu to matryca do tłoczenia wszystkich części pokrywy na karoserii samochodu.

Jakie są główne cechy samochodowych form wtryskowych?

Samochodowe formy wtryskowe są kluczem do produkcji precyzyjnych, trwałych części stosowanych w pojazdach. Formy te zapewniają wysokiej jakości, powtarzalne wyniki dla komponentów motoryzacyjnych.

Formy wtryskowe do motoryzacji są projektowane pod kątem trwałości, precyzji i efektywności. Służą do tworzenia złożonych, wysokowydajnych części do pojazdów, takich jak zderzaki, deski rozdzielcze i komponenty silnika. Korzyści obejmują krótki czas produkcji, stałą jakość części oraz możliwość wytwarzania złożonych geometrii, które byłyby niemożliwe do osiągnięcia innymi metodami.

Wysoka wydajność produkcji

Forma wtryskowa wykorzystuje mechaniczny proces wtryskiwania, który umożliwia szybkie i efektywne wytwarzanie produktów z części wtryskowych o różnych kształtach, charakteryzując się wysoką wydajnością produkcji i przydatnością do masowej produkcji.

Wysoka precyzja

Forma wtryskowa wykorzystuje zaawansowaną technologię przetwarzania CNC, dzięki czemu struktura formy jest prosta, dokładność przetwarzania jest wysoka, a wytwarzany rozmiar produktu jest dokładny. Jest odpowiednia dla branż o wysokich wymaganiach dotyczących dokładności rozmiaru produktu.

Niska złożoność strukturalna

Forma wtryskowa ma prostą konstrukcję, jest łatwa w produkcji i utrzymaniu oraz nie wymaga dodatkowego sprzętu pomocniczego, co może znacznie obniżyć koszty produkcji.

Silna plastyczność materiału

Formy wtryskowe można tworzyć z różnych tworzyw sztucznych o różnych właściwościach. Są one naprawdę elastyczne i mogą być stosowane we wszystkich branżach i produktach.

Długa żywotność formy

Forma wtryskowa wykonana jest z wysokiej jakości stali formierskiej o dobrej odporności na zużycie. Nadaje się do masowej produkcji i ma długą żywotność, co może znacznie obniżyć koszty produkcji.

**Odporność na zużycie:** Podczas wtrysku stopiony materiał przepływa pod wysokim ciśnieniem po powierzchniach gniazda. Z czasem powoduje to zużycie powierzchni, które pogarsza jakość detali i dokładność wymiarową.

Wytrzymałość

Większość wytrzymałości form wtryskowych jest bardzo słaba, a niektóre z nich są często poddawane dużym obciążeniom udarowym, co powoduje kruche pękanie. Aby uniknąć nagłego pęknięcia maszyny do formowania, precyzyjne formy metalowe muszą mieć wysoką wytrzymałość. Wytrzymałość formy zależy od zawartości węgla, wielkości ziarna i struktury materiału itp.

**Pękanie zmęczeniowe:**Podczas eksploatacji forma jest często poddawana długotrwałym naprężeniom, które mogą powodować zmęczenie materiału i pękanie. W takim przypadku niewielkie porcje energii wielokrotnie oddziałują na pęknięcie zmęczeniowe.Odporność formy wtryskowej na pękanie zmęczeniowe zależy od jej wytrzymałości, udarności, twardości oraz zawartości wtrąceń w materiale.

Jakie są rodzaje samochodowych form wtryskowych?

Rodzaje form wtryskowych w motoryzacji to główne kategorie lub opcje omówione w tej sekcji. Formy wtryskowe w motoryzacji występują w różnych typach, każdy dostosowany do wymagań przemysłu motoryzacyjnego, zapewniając precyzję, trwałość i opłacalność w produkcji.

Samochodowe formy wtryskowe obejmują formy zimnokanałowe, układy gorącokanałowe², formy wielogniazdowe i rodzinne. Każdy typ zapewnia inne korzyści, takie jak krótszy cykl, oszczędność materiału lub lepsza jakość części. Od prototypowych form pokazowych używanych do wczesnej walidacji po wielogniazdowe narzędzia produkcyjne — dobór właściwego typu formy bezpośrednio wpływa na koszt opracowania i czas wprowadzenia produktu na rynek.

Istnieje wiele rodzajów form samochodowych, takich jak formy wtryskowe, formy do tłoczenia, formy do kucia, formy odlewnicze itp. Każdy rodzaj formy odpowiada różnym rodzajom akcesoriów. Obecnie coraz więcej akcesoriów zaczyna wykorzystywać surowce z tworzyw sztucznych, a formy wtryskowe odgrywają bardzo ważną rolę. Klasyfikację samochodowych form plastikowych można z grubsza podzielić na następujące typy.

Istnieje wiele sposobów klasyfikacji plastikowych form samochodowych. Zgodnie z różnymi metodami formowania części z tworzyw sztucznych, można je podzielić na następujące kategorie:

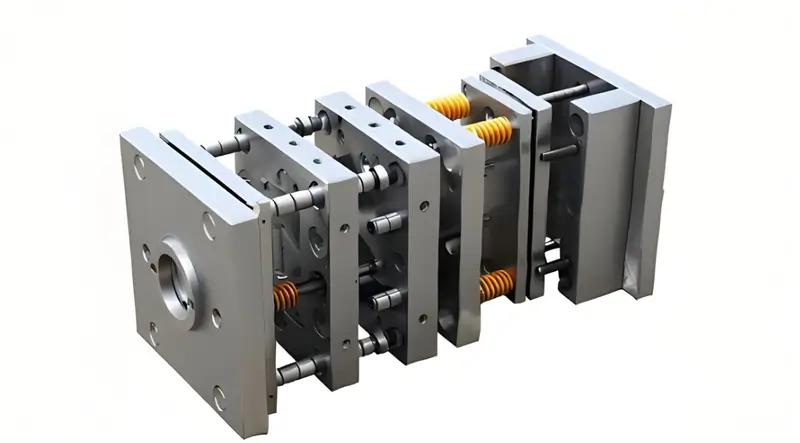

Forma wtryskowa

Forma wtryskowa, znana również jako forma wtryskowa, jest formą stosowaną w procesie formowania. Proces formowania tej formy charakteryzuje się umieszczeniem surowca z tworzywa sztucznego w podgrzewanej beczce wtryskarki. Tworzywo sztuczne jest topione pod wpływem ciepła i pod naciskiem śruby lub tłoka wtryskarki wchodzi do wnęki formy przez dyszę i system zalewania formy. Tworzywo sztuczne jest utwardzane i formowane w gnieździe formy poprzez zachowanie ciepła, utrzymanie ciśnienia, chłodzenie i utwardzanie.

Formowanie wtryskowe to proces wykorzystujący urządzenie grzewcze i ciśnieniowe do formowania części z tworzyw sztucznych. Może formować części z tworzyw sztucznych o skomplikowanych kształtach, ma wysoką wydajność produkcji i dobrą jakość. Tak więc formowanie wtryskowe jest często stosowane w formowaniu części z tworzyw sztucznych. Formy wtryskowe stanowią ponad połowę form do formowania tworzyw sztucznych. Wtryskarki są używane głównie do formowania tworzyw termoplastycznych. W ostatnich latach były one również wykorzystywane do formowania termoutwardzalnych tworzyw sztucznych.

Forma kompresyjna

Forma kompresyjna, znana również jako forma kompresyjna lub gumowa forma kompresyjna, jest rodzajem formy używanej do formowania. Proces formowania tej formy charakteryzuje się dodawaniem surowca z tworzywa sztucznego bezpośrednio do otwartej wnęki formy, a następnie zamykaniem formy. Po stopieniu tworzywa sztucznego pod wpływem ciepła i ciśnienia, wypełnia ono wnękę pod pewnym ciśnieniem.

W tej chwili struktura cząsteczkowa tworzywa ulega chemicznej reakcji sieciowania, powoli twardniejąc i utrwalając się. Formy tłoczne są używane głównie do tworzyw termoutwardzalnych , a uformowane części z tworzyw służą przeważnie jako obudowy przełączników elektrycznych i artykuły codziennego użytku.

Forma transferowa

Forma transferowa, znana również jako forma wtryskowa lub forma do wytłaczania gumy, jest rodzajem formy stosowanej w procesie produkcyjnym. Proces ten polega na dodaniu surowca z tworzywa sztucznego do podgrzewanej komory zasilającej, a następnie zastosowaniu ciśnienia do materiału za pomocą kolumny ciśnieniowej.

Tworzywo sztuczne topi się pod wpływem wysokiej temperatury i ciśnienia i wchodzi do wnęki przez system odlewniczy formy, a następnie ulega chemicznej reakcji sieciowania i stopniowo zestala się i formuje. Proces formowania transferowego jest najczęściej stosowany w przypadku tworzyw termoutwardzalnych i może tworzyć części z tworzyw sztucznych o stosunkowo złożonych kształtach.

Forma do wytłaczania

Forma do wytłaczania, znana również jako głowica do wytłaczania, może w sposób ciągły wytwarzać tworzywa sztuczne o tym samym kształcie przekroju, takie jak plastikowe rury, pręty, arkusze itp. Urządzenie grzewcze i ciśnieniowe wytłaczarki jest takie samo jak wtryskarki. Stopione tworzywo sztuczne tworzy ciągłą część z tworzywa sztucznego formowaną przez głowicę, a wydajność produkcji jest szczególnie wysoka.

Matryca do stemplowania

Tłocznik jest jedną z najczęściej używanych form w procesie produkcji samochodów. Może ona tłoczyć blachy w różne kształty elementów zewnętrznych samochodów， Części te obejmują ramy, podwozia, pokrywy głowic cylindrów， drzwi, dachy itp. które zajmują większość procesów w całym procesie produkcji samochodów. Koszt produkcji tłoczników jest stosunkowo niski, ale do obróbki potrzebne są specjalne maszyny i urządzenia.

Forma odlewnicza

Formy odlewnicze są używane głównie do topienia i odlewania metali i są zwykle używane do produkcji części samochodowych, takich jak części silnika, części przekładni, koła itp. Koszt wykonania form odlewniczych jest wysoki, ale proces tworzenia odlewów jest stosunkowo prosty i można wykonać wiele części.

Jakie są zasady projektowania samochodowych form wtryskowych?

Samochodowe formy wtryskowe są niezbędne do produkcji wysokiej jakości, trwałych komponentów. Ich konstrukcja zapewnia precyzyjne dopasowanie i optymalną wydajność w produkcji pojazdów.

Samochodowe formy wtryskowe są projektowane tak, aby spełniały określone standardy wydajności, zapewniając precyzyjne i trwałe części. Kluczowe zasady projektowania obejmują optymalny przepływ materiału, wydajność chłodzenia i mechanizmy wyrzucania części. Czynniki te wpływają na szybkość, koszt i jakość produkcji.

Zasada racjonalności

Właściwa konstrukcja formy powinna odpowiadać rzeczywistym potrzebom produkcji, uwzględniać jej wykonalność i opłacalność, ograniczać koszt wykonania narzędzia oraz maksymalizować wydajność.

Zasada stabilności

Forma powinna być stabilna podczas normalnej produkcji, bez żadnych dziwnych rzeczy, takich jak zginanie, aby można było szybko wytwarzać produkty.

Zasada zmienności

Projekt formy powinien być wykonany z tworzywa sztucznego, umożliwiać produkcję wielu różnych części i umożliwiać produkcję różnych części w różnym czasie.

Jaki jest wybór materiałów do samochodowych form wtryskowych?

Wybór odpowiedniego materiału do samochodowych form wtryskowych jest kluczem do zwiększenia wydajności, trwałości i opłacalności produkcji.

Idealny materiał na formy wtryskowe dla przemysłu motoryzacyjnego zależy od takich czynników, jak wytrzymałość, odporność na ciepło i koszt. Powszechne wybory obejmują stal, aluminium i stopy specjalne, z których każdy oferuje unikalne korzyści dla różnych komponentów samochodowych.

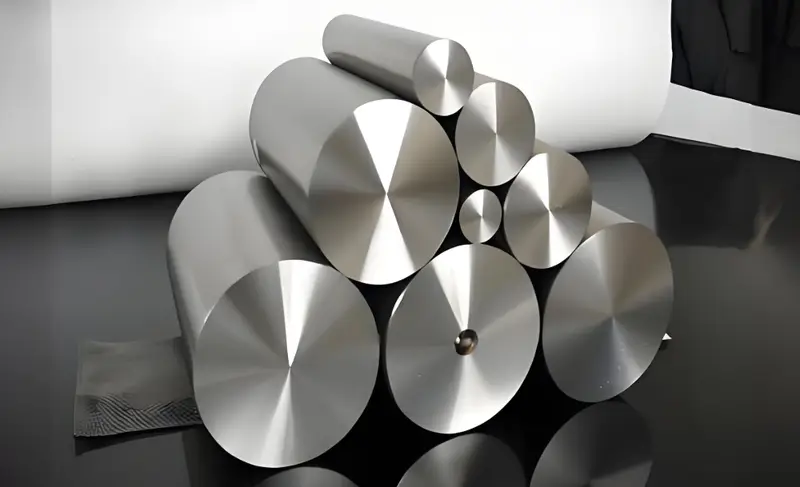

Jakie materiały są stosowane w formach wtryskowych?

Do produkcji form samochodowych używa się takich materiałów jak żeliwo, stal, aluminium i stopy magnezu.

**Forma żeliwna:**Forma żeliwna jest wykonana z materiału o dużej odporności na zużycie i wysokiej twardości, szeroko stosowanego w przemyśle motoryzacyjnym. Formy żeliwne są proste i niedrogie w produkcji oraz łatwe w obróbce. Mają jednak małą udarność i są podatne na pękanie oraz uszkodzenia. Z tego względu rzadko stosuje się je w złożonych konstrukcjach form samochodowych.

**Forma stalowa:** W przypadku stali narzędziowej³ do form samochodowych najczęściej wybiera się formy stalowe. Gatunki takie jak P20 i H13 zapewniają wysoką twardość i odporność na zużycie, dzięki czemu doskonale nadają się do produkcji wielkoseryjnej.

**Formy ze stopów aluminium i magnezu:**Formy ze stopów aluminium i magnezu są lekkie, mają małą gęstość i dobrą przewodność cieplną. Cykl ich obróbki i wykonania jest krótszy niż w przypadku form stalowych, a koszt stosunkowo niższy. Ponieważ jednak stopy aluminium i magnezu nie są tak twarde jak stal, trwałość takich form jest krótsza, dlatego sprawdzają się one w przypadku niewielkich form do elementów konstrukcyjnych pojazdów lub form próbnych.

Wskazówki dotyczące dokładnego doboru materiałów do form

**Równowaga między wytrzymałością a odpornością na zużycie:**Podczas projektowania form samochodowych forma musi przejść dwie próby: procesu formowania wtryskowego oraz wymagań wytrzymałościowych części. Dlatego przy wyborze materiałów na formę należy zrównoważyć ich wytrzymałość i odporność na zużycie.Dobre materiały formierskie są wytrzymałe i mogą przenosić wysokie ciśnienie oraz siły ściskające występujące w produkcji, a ponadto wykazują dobrą odporność na ścieranie, która przeciwdziała tarciu i zużyciu powodowanemu przez cząstki tworzywa w formie.

**Dopasowanie odporności korozyjnej do środowiska produkcyjnego:**W środowiskach produkcji różnych części samochodowych mogą występować odmienne chemikalia i środki smarne powodujące korozję materiałów formy.Dlatego przy doborze materiałów formy należy uwzględnić środowisko produkcyjne i wybrać materiały odporne na działanie chemikaliów, aby zapewnić długą trwałość formy.

**Doskonała stabilność cieplna i przewodność cieplna:**Materiały formy muszą wytrzymywać wysokie temperatury bez degradacji i skutecznie przenosić ciepło, aby zapewnić równomierne nagrzewanie i chłodzenie. Wkładki z miedzi berylowej mogą skrócić czas cyklu o 15-25 procent w obszarach krytycznych.

**Równowaga między obrabialnością a właściwościami:**Dobre materiały na formy muszą być łatwe w skrawaniu i kształtowaniu, a zarazem zachowywać stabilne właściwości. Przy ich wyborze należy zrównoważyć obrabialność, parametry użytkowe i koszt, aby zwiększyć efektywność produkcji. Stale wstępnie hartowane, takie jak P20, ograniczają odkształcenia po hartowaniu w przypadku gniazd o złożonej geometrii.

Stale odporne na korozję są niezbędne przy formowaniu żywic wzmacnianych włóknem szklanym lub uniepalnionych, które przyspieszają zużycie gniazda. Przewodność cieplna bezpośrednio wpływa na czas chłodzenia — wkładki z miedzi berylowej mogą skrócić cykl w krytycznych obszarach o 15–25%. Skrawalność ma znaczenie przy złożonej geometrii gniazd; stale wstępnie hartowane, takie jak P20, ograniczają odkształcenia po obróbce cieplnej.

A co z zrównoważonym rozwojem i ciągłym doskonaleniem?

**Świadomość ekologiczna i zrównoważony rozwój:**Obecnie coraz większą wagę przywiązuje się do środowiska i zrównoważonego rozwoju. Przy wyborze materiałów na formy należy rozważyć, czy są one zrównoważone i przyjazne dla środowiska. Powinniśmy wybierać materiały, które ograniczają wpływ na środowisko, aby spełniać wymagania zrównoważonego rozwoju.

**Praktyczne zastosowanie i weryfikacja przypadków:**Przy wyborze materiałów na formę wiele można nauczyć się z rzeczywistych zastosowań i studiów przypadków. Wiedza o zachowaniu różnych materiałów w podobnych warunkach produkcyjnych daje dobrą podstawę do wyboru.

**Ciągłe doskonalenie:**Technologia form samochodowych szybko się rozwija. Inżynierowie muszą śledzić nowe materiały, techniki przetwórstwa i narzędzia symulacyjne, aby spełniać zmieniające się normy branżowe i wymagania pojazdów.

Czym jest technologia form samochodowych?

Technologia form samochodowych jest niezbędna do produkcji precyzyjnych, trwałych komponentów w przemyśle motoryzacyjnym. Obejmuje ona różne techniki formowania, które optymalizują szybkość produkcji i zużycie materiałów.

Technologia form samochodowych obejmuje zaawansowane procesy formowania wtryskowego, takie jak gorące kanały i formy wielokomorowe, w celu tworzenia wysokiej jakości części samochodowych. Procesy te zmniejszają ilość odpadów, zwiększają wydajność i zapewniają spójność formowanych komponentów.

Projektowanie form

Pierwszym krokiem w tworzeniu formy samochodowej jest jej zaprojektowanie. Podczas projektowania formy należy wziąć pod uwagę kształt, rozmiar, materiał i proces części, aby zapewnić jakość i niezawodność końcowych części. Ponadto projekt formy powinien obejmować projekt struktury formy, obliczenie parametrów formy i wybór komponentów formy.

Produkcja form

**Dobór materiału:**Formę wykonuje się zazwyczaj z wysokogatunkowej stali, aby zapewnić jej odpowiednią twardość, ciągliwość i odporność na zużycie oraz umożliwić złożone formowanie części motoryzacyjnych. Właściwy dobór materiału formy ma kluczowe znaczenie w procesie jej wykonania.

**Obróbka grawerska:**Obróbka grawerska polega na wygrawerowaniu geometrii detalu w stali formy. Aby zapewnić dokładność i precyzję formy, należy zastosować technologię symulacji o wysokiej dokładności.

**Obróbka CNC:**Obróbka CNC to wysoce precyzyjna technologia, która umożliwia wykonanie form o złożonej konstrukcji w krótkim czasie. Obróbka CNC nie tylko zapewnia jakość formy, lecz także skraca cykl produkcyjny.

**Obróbka EDM:**EDM to skrót oznaczający obróbkę elektroerozyjną, która umożliwia wykonywanie części o nietypowych kształtach w formach o wysokiej precyzji. Dzięki tej technologii producenci form mogą wytwarzać złożone, wysokiej jakości części samochodowe.

Próba pleśni

Próba formy jest kluczowym krokiem w procesie formowania. Pozwala ocenić efekt projektowania i produkcji formy. Podczas procesu testowania formy musimy sprawdzić, czy wyprodukowana forma może działać płynnie i spełniać wymagania klienta.

Próba formy może również pomóc w dalszym dostrojeniu parametrów i konstrukcji formy w celu zwiększenia jej wydajności i jakości.

Łącza do późniejszego przetwarzania

W kolejnych etapach przetwarzania części muszą być przetwarzane i obrabiane powierzchniowo, aby spełnić wysokie wymagania jakościowe przemysłu motoryzacyjnego. Późniejsze przetwarzanie obejmuje obróbkę cieplną, montaż, złocenie, polerowanie i inne procesy.

Jakie są zalety samochodowych form wtryskowych?

Zalety form wtryskowych do motoryzacji to główne kategorie lub opcje wyjaśnione w tej sekcji. Formy wtryskowe do motoryzacji oferują precyzję, opłacalność i trwałość w produkcji części motoryzacyjnych, zapewniając wysokiej jakości komponenty spełniające rygorystyczne standardy branżowe.

Formy wtryskowe dla przemysłu motoryzacyjnego zapewniają wysoką precyzję, niski poziom odpadów i szybsze cykle produkcyjne. Korzyści obejmują obniżone koszty materiałów, lepszą spójność części i możliwość wytwarzania złożonych kształtów komponentów motoryzacyjnych.

Wysoka wydajność produkcji: Samochodowe formy wtryskowe wykorzystują zautomatyzowane procesy produkcyjne, pozwalając na szybką produkcję dużej ilości części w krótkim czasie.

Stała jakość produkcji: Technologia produkcji samochodowych form wtryskowych jest dobrze ugruntowana, struktura formy jest solidna i można wyprodukować dużą ilość części samochodowych o stałej jakości.

Tani koszt materiału: W procesie produkcji form wtryskowych do samochodów zużycie materiału jest niskie, a koszt produkcji jest stosunkowo niski.

Różne kształty: Samochodowe formy wtryskowe mogą być zaprojektowane i wykonane zgodnie z różnymi potrzebami i mogą produkować części samochodowe o różnych kształtach i rozmiarach.

Dlaczego formy wtryskowe motoryzacyjne mają znaczenie w produkcji?

Formy wtryskowe dla motoryzacji są niezbędnym narzędziem w procesie produkcji samochodów. Jakość i wydajność form bezpośrednio wpływają na jakość i efektywność produkcji pojazdów. Z naszego doświadczenia wynika, że dobrze utrzymana forma samochodowa może wykonać ponad 500 000 cykli bez mierzalnego odchylenia wymiarowego, podczas gdy źle zaprojektowana forma ulega awarii przed 100 000 wtryskami.

Zrozumienie form wtryskowych w motoryzacji — od doboru materiałów i zasad projektowania po technologię form i konserwację — bezpośrednio wpływa na jakość części, koszt produkcji i czas wprowadzenia na rynek. Niezależnie od tego, czy pozyskujesz formę prototypową jednogniazdową, czy narzędzie produkcyjne wielogniazdowe z gorącymi kanałami, decyzje podejmowane na etapie projektowania formy odbijają się echem przez miliony cykli produkcyjnych.

Często zadawane pytania

Często zadawane pytania

Jakie materiały są powszechnie stosowane w formach wtryskowych do motoryzacji?

Typowe materiały form obejmują stale narzędziowe P20 i H13 do wielkoseryjnej produkcji, stopy aluminium do prototypowania i krótkich serii produkcyjnych oraz wkładki z miedzi berylowej dla lepszego chłodzenia w obszarach krytycznych. Wybór zawsze zależy od wielkości produkcji, rodzaju żywicy i wymaganego wykończenia powierzchni. Stal P20 jest najszerzej stosowana do form produkujących ponad 500 000 części ze względu na doskonałą równowagę twardości i obrabialności, podczas gdy H13 jest preferowana dla żywic wypełnionych szkłem lub wysokotemperaturowych, gdzie odporność na zmęczenie cieplne jest krytycznie ważna.

Jak długo zazwyczaj służy forma wtryskowa do motoryzacji?

Dobrze utrzymana forma wtryskowa samochodowa wykonana ze stali narzędziowej hartowanej, takiej jak H13, może wyprodukować ponad milion wtrysków w ciągu swojego okresu użytkowania. Formy ze stali P20 zazwyczaj wytrzymują od 300 000 do 500 000 cykli przed wymaganiem znaczącej renowacji, podczas gdy aluminiowe formy prototypowe mogą wytrzymać tylko od 1 000 do 10 000 wtrysków. Rzeczywista żywotność formy zależy od ścieralności formowanej żywicy, temperatury pracy, częstotliwości konserwacji oraz wszelkich zastosowanych obróbek powierzchniowych, takich jak azotowanie lub chromowanie. Ustanowienie regularnego harmonogramu prewencyjnej konserwacji obejmującego czyszczenie, polerowanie i wymianę komponentów może wydłużyć żywotność formy o trzydzieści do pięćdziesięciu procent, znacząco redukując koszt narzędziowy na część.

Wtrysk form dla części samochodowych: Kompletny przewodnik

Czasy realizacji dla form wtryskowych samochodowych wahają się od sześciu do dwunastu tygodni dla standardowych form jedno- lub wielogniazdowych, podczas gdy złożone formy z systemami gorących kanałów, bocznymi działaniami lub ciasnymi tolerancjami mogą zająć od czternastu do dwudziestu tygodni. Formy prototypowe z aluminium często mogą być dostarczone w ciągu dwóch do czterech tygodni na wstępne próbkowanie i testowanie. Czynniki wpływające na czas realizacji obejmują złożoność projektu, dostępność materiału, liczbę iteracji potrzebnych podczas prób formy oraz poziom walidacji wymiarowej wymagany przed zatwierdzeniem produkcji. Wykorzystanie symulacji przepływu formy i praktyk inżynierii równoległej może skrócić ogólny czas rozwoju o dwadzieścia do trzydziestu procent.

W jaki sposób system gorącego kanału poprawia wtryskiwanie form do motoryzacji?

Systemy gorących kanałów poprawiają wtrysk formowania samochodowego poprzez utrzymywanie materiału plastikowego w stanie stopionym między dyszą maszyny a wnęką formy, co eliminuje odpady z zimnych kanałów, które w przeciwnym razie musiałyby być ponownie mielone lub wyrzucane. To zazwyczaj zmniejsza zużycie materiału o dziesięć do dwudziestu procent i poprawia czas cyklu poprzez eliminację konieczności chłodzenia i usuwania kanałów. Dla wielkoseryjnych produkcji samochodowych przekraczających 500 000 części, same oszczędności materiału mogą zrekompensować wyższe początkowe koszty narzędziowe już w pierwszej partii produkcyjnej. Gorące kanały poprawiają również spójność części poprzez dostarczanie bardziej jednolitej temperatury stopu do każdej wnęki.

Jakie tolerancje mogą osiągnąć formy wtryskowe do motoryzacji?

Precyzyjne formy wtryskowe samochodowe mogą osiągać tolerancje plus minus 0,01 do 0,05 milimetra dla wymiarów krytycznych, w zależności od materiału, geometrii części i jakości konstrukcji formy. Ciasne tolerancje poniżej 0,02 mm zazwyczaj wymagają specjalistycznego oprzyrządowania z wkładkami ze stali hartowanej, systemów pomiarowych w procesie oraz ściśle kontrolowanych warunków środowiskowych, w tym regulacji temperatury i wilgotności. Czynniki wpływające na osiągalną tolerancję obejmują precyzję projektu formy, zachowanie kurczliwości materiału podczas chłodzenia, parametry przetwarzania, takie jak prędkość wtrysku i ciśnienie docisku, oraz jednorodność chłodzenia w całej części. Większość komponentów wnętrz i zewnętrznych samochodowych określa tolerancje w zakresie od 0,05 do 0,25 mm.

Dlaczego analiza przepływu w formie jest ważna dla form wtryskowych do motoryzacji?

Analiza przepływu formy to symulacja komputerowa, która modeluje fazy napełniania, docisku i chłodzenia procesu wtrysku formowania przed jakimkolwiek cięciem stali. Identyfikuje potencjalne wady, takie jak pułapki powietrza, linie złączeń, wgłębienia i nierównomierne kurczenie, pozwalając projektantom modyfikować układ formy lub parametry przetwarzania wirtualnie, a nie poprzez kosztowne fizyczne iteracje. W praktyce analiza przepływu formy zmniejsza liczbę modyfikacji formy o trzydzieści do pięćdziesięciu procent i skraca ogólny czas rozwoju. Dla złożonych części samochodowych o zmiennych grubościach ścian, wielu wlewach lub cechach formowanych z wkładkami, ta symulacja jest uważana za niezbędną dla sukcesu pierwszego wtrysku.
