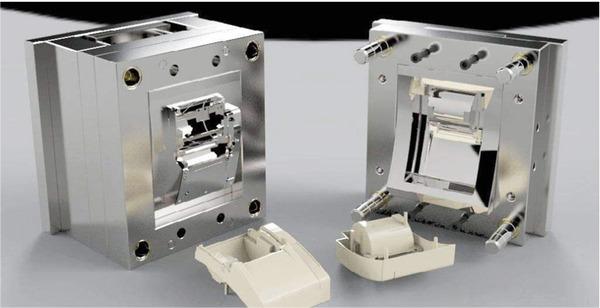

Czym jest bezkanałowa forma wtryskowa?

Bezkanalowe formowanie wtryskowe eliminuje kanały wlewowe, zwiększając wykorzystanie materiału i ograniczając odpady podczas procesu formowania wtryskowego.

Chociaż niniejszy przegląd podkreśla zalety form wtryskowych bez kanałów, zrozumienie ich konkretnych zastosowań i uwarunkowań projektowych może jeszcze bardziej zwiększyć wydajność produkcji. Dowiedz się więcej, aby odkryć, w jaki sposób formy bezkolumnowe mogą zoptymalizować procesy produkcyjne.

Jak działa forma wtryskowa bez prowadnic?

Podstawą systemu Runnerless Injection Molds jest system gorących kanałów. System ten bezpośrednio wtryskuje stopiony plastik do gniazd formy - nie ma potrzeby stosowania zimnych kanałów starego typu. Takie systemy są wyposażone w grzałki, czujniki temperatury i dysze. Komponenty te wykonują kilka kluczowych zadań: utrzymują stopiony materiał w odpowiedniej temperaturze i mogą dokładnie kontrolować miejsce jego przepływu.

Doprowadzanie stopu: Cylinder grzewczy wtryskarki podgrzewa granulat do stopienia, po czym ślimak wtryskowy lub tłok wtłacza ciekły materiał do systemu gorącokanałowego.

Sterowanie systemem gorącokanałowym: Grzałki utrzymują temperaturę stopu, aby nie ostygł i nie zestalił się podczas przepływu. Czujniki temperatury stale określają moc potrzebną do utrzymania stałej temperatury i umożliwiają jej natychmiastową korektę.

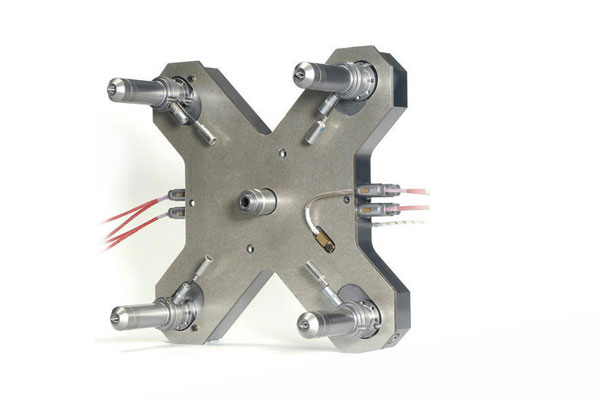

Precyzyjny wtrysk: Stopiony materiał przepływa przez dysze gorącokanałowe¹ bezpośrednio do wnęk formy, gdzie krzepnie. Brak zimnych kanałów oznacza, że gotowe części nie mają dodatkowych odgałęzień wymagających odcięcia przed wysyłką, co ogranicza odpady.

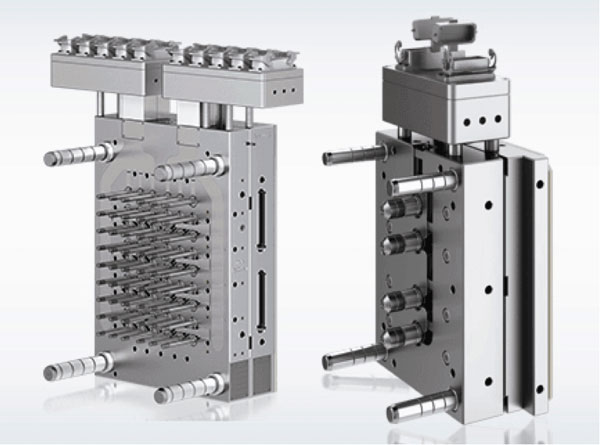

Jakie są cechy konstrukcyjne form wtryskowych typu Runnerless?

Struktura form wtryskowych Runnerless znacząco różni się od tradycyjnych form, przede wszystkim w następujących aspektach:

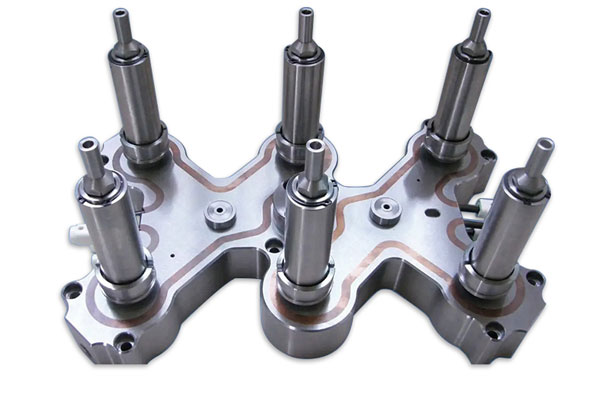

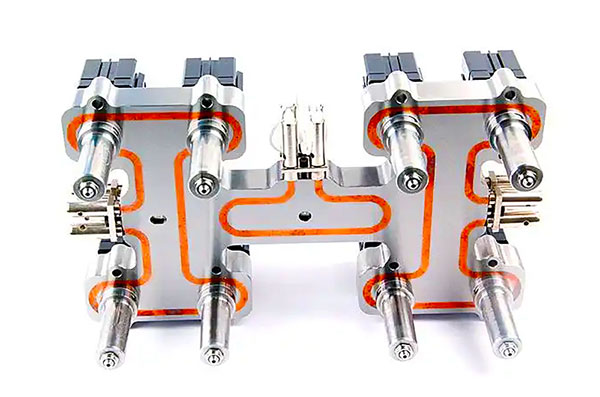

System gorącokanałowy: Jego centralnym elementem jest znajdujący się w formie układ obejmujący dysze, kanały główne i rozprowadzające². Grzałki elektryczne utrzymują stały przepływ stopu, a układy regulacji temperatury precyzyjnie nadzorują proces.

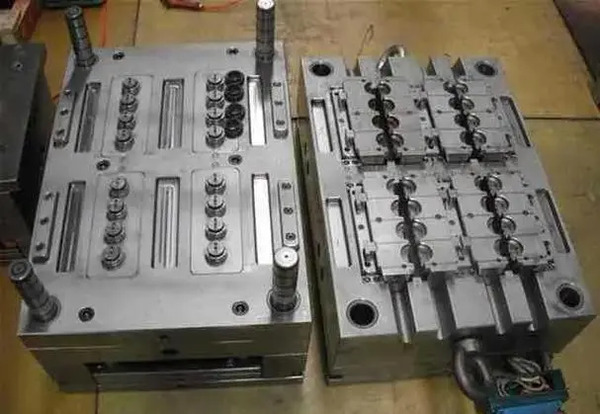

Projekt wnęk formy: Brak zimnych kanałów pozwala uzyskać bardziej zwartą konstrukcję i większą liczbę wnęk, a tym samym wyższą wydajność produkcji.

Układ regulacji temperatury: Bezkanalowe formy wtryskowe³ wymagają precyzyjnej regulacji temperatury. Układ musi monitorować i korygować ją w czasie rzeczywistym, aby przez cały okres pracy zachować stałą płynność stopu oraz jakość formowania.

Układ chłodzenia: Chociaż część wtryskowa formy nie wymaga chłodzenia, pozostała część nadal potrzebuje skutecznego układu chłodzenia, aby tworzywo szybko ostygło i uformowało się.

Jakie są zalety form wtryskowych bez prowadnic?

W porównaniu z tradycyjnymi formami wtryskowymi, formy wtryskowe bez prowadnic oferują wiele zalet:

Mniej odpadów: Konstrukcja gorącokanałowa nie wykorzystuje zimnych kanałów⁴, dzięki czemu obniża koszty materiału i ilość odpadów z tworzywa.

Wyższa wydajność produkcji: Brak konieczności odcinania kanałów i zagospodarowania odpadów skraca cykle oraz zwiększa wykorzystanie formy.

Lepsza jakość wyrobów: Precyzyjna regulacja temperatury i gorące kanały ograniczają nierównomierne chłodzenie oraz naprężenia, zapewniając bardziej jednolite wyroby wyższej jakości.

Niższe zużycie energii: Układy grzania i chłodzenia w formach gorącokanałowych są projektowane z myślą o większej sprawności niż rozwiązania konkurencyjne, dzięki czemu zużywają mniej energii.

Korzyści dla środowiska: Mniejsze zużycie energii i ograniczenie odpadów są korzystne dla środowiska. Zasady te składają się na tak zwaną „zieloną produkcję”.

Jakie są obszary zastosowań bezkanałowych form wtryskowych?

Ze względu na swoje liczne zalety, formy wtryskowe Runnerless są szeroko stosowane w różnych gałęziach przemysłu, zwłaszcza w tych, które wymagają wydajnej i wysokiej jakości produkcji.

Branża motoryzacyjna: Bezkanalowe formy wtryskowe są powszechnie używane do produkcji części samochodowych, szczególnie elementów wnętrza i części funkcjonalnych, ponieważ wymagają one wysokiej wydajności oraz dokładności.

Elektronika i urządzenia elektryczne: Bezkanalowe formy wtryskowe są szeroko stosowane do produkcji elementów wewnętrznych i obudów urządzeń elektrycznych oraz elektronicznych, które muszą mieć wysoką, jednolitą jakość.

Wyroby medyczne: Muszą spełniać surowe normy dotyczące materiałów i procesu produkcji. Bezkanalowe formy wtryskowe umożliwiają wytwarzanie bardzo czystych wyrobów wysokiej jakości.

Branża opakowaniowa: Opakowania żywności i napojów wymagają szybkiej produkcji masowej. Wysoka wydajność i niski koszt bezkanałowych form wtryskowych sprawiają, że odgrywają one w tej branży ważną rolę.

Dobra konsumpcyjne: Od artykułów codziennego użytku po produkty klasy premium — bezkanałowe formy wtryskowe zwiększają wydajność produkcji i jakość wyrobów, odpowiadając na potrzeby rynku.

Jak projektowane i produkowane są formy wtryskowe typu Runnerless?

Projektowanie i produkcja bezkanałowych form wtryskowych to złożone procesy inżynieryjne, które wymagają uwzględnienia wielu czynników, w tym wyboru materiału, projektu systemu gorących kanałów, konfiguracji systemu kontroli temperatury i innych.

Dobór materiału: Materiały na formy muszą być wytrzymałe, odporne na zużycie i dobrze przewodzić ciepło. Przykładem jest stal o wysokiej wytrzymałości oraz stopy aluminium.

Projekt systemu gorącokanałowego: Trzeba uwzględnić drogę stopionego tworzywa od cylindra maszyny przez formę, miejsca wymagające precyzyjnej regulacji temperatury dla zapewnienia powtarzalności części w kolejnych cyklach oraz optymalne położenie przewężek.

Konfiguracja układu regulacji temperatury: Układ musi być wystarczająco precyzyjny, aby monitorować temperaturę w czasie rzeczywistym. Powinien również regulować temperaturę grzałki tak, by stop zachowywał stałą temperaturę podczas przepływu.

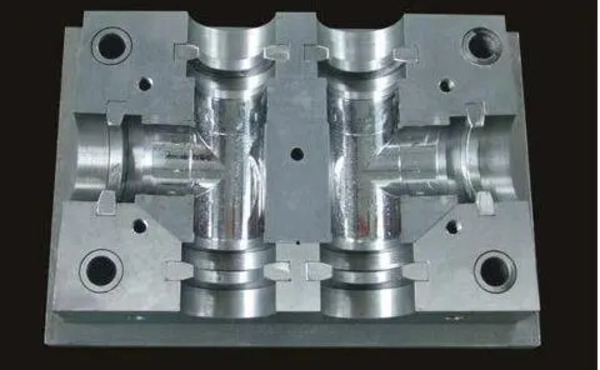

Projekt wnęki formy: Projektując wnękę, inżynierowie uwzględniają geometrię części z tworzywa, wymaganą dokładność wymiarową oraz rodzaj wykończenia powierzchni⁵. Przemyślany projekt wnęk poprawia kontrolę jakości i ogólną wydajność produkcji.

Proces wytwarzania: Produkcja bezkanałowych form wtryskowych obejmuje obróbkę precyzyjną, obróbkę cieplną, obróbkę powierzchniową i inne operacje. Wysoka precyzja oraz właściwa kolejność procesów zapewniają dokładność i trwałość formy.

Jakie są studia przypadków bezkanałowych form wtryskowych w określonych obszarach zastosowań?

Aby lepiej zrozumieć praktyczne zastosowania form wtryskowych Runnerless, poniżej przedstawiono kilka studiów przypadku:

Produkcja części samochodowych

Opis przypadku: Producent samochodów musiał wyprodukować partię precyzyjnych obudów desek rozdzielczych o gładkich powierzchniach i krótkich cyklach produkcyjnych.

Rozwiązanie: Zastosowanie bezkanałowej formy wtryskowej z precyzyjną kontrolą temperatury i konstrukcją gorących kanałów zapewniło równomierny przepływ stopu i szybkie wypełnienie formy.

Wynik: Wydajność produkcji wzrosła o 30%, a wskaźnik wadliwości został zmniejszony do mniej niż 1%, co znacznie obniżyło koszty.

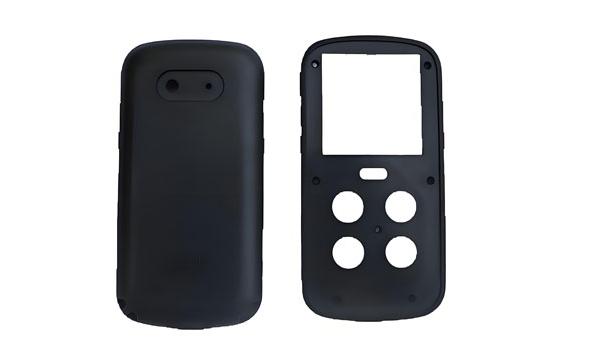

Produkcja obudów produktów elektronicznych

Tło sprawy: Producent elektroniki potrzebował wyprodukować dużą ilość obudów do telefonów o odpowiednim rozmiarze i gładkości, i potrzebował ich szybko.

Rozwiązanie: Użyli specjalnego rodzaju formy i innych wymyślnych rzeczy, aby upewnić się, że każda obudowa jest taka sama i naprawdę dobra.

Wynik: Obudowy telefonów powstawały szybciej, wszystkie były takie same i ludzie je lubili.

Produkcja urządzeń medycznych

Opis przypadku: Firma produkująca urządzenia medyczne musiała wyprodukować partię jednorazowych strzykawek, które byłyby super czyste i super szybkie.

Rozwiązanie: Użyliśmy formy wtryskowej Runnerless Injection Mold z precyzyjnym systemem kontroli temperatury i dobrą konstrukcją wnęki, aby upewnić się, że strzykawki są czyste i szybkie.

Wynik: Sprawiliśmy, że strzykawki 50% były szybsze, super czyste, a lekarze je pokochali.

Jaki jest przyszły trend rozwoju bezkanałowych form wtryskowych?

Wraz z postępem technologicznym i zmieniającymi się wymaganiami rynku, technologia form wtryskowych bez prowadnic nieustannie ewoluuje i wprowadza innowacje. Przyszłe trendy rozwojowe obejmują następujące elementy:

Inteligentna produkcja: Dzięki zastosowaniu inteligentnych technologii w produkcji, formy wtryskowe Runnerless Injection Molds mogą być inteligentniejsze, co oznacza, że można je produkować automatycznie z monitorowaniem w czasie rzeczywistym w celu poprawy ogólnej jakości, a także zwiększenia wydajności. Przykładem może być integracja technologii Internetu rzeczy (IoT), dzięki czemu dane mogą być stale przesyłane strumieniowo w celu optymalizacji procesu.

Ekologiczna produkcja: Formy wtryskowe Runnerless będą musiały stać się bardziej ekologiczne, ponieważ przepisy środowiskowe stają się coraz bardziej rygorystyczne, zmniejszając zarówno zużycie energii, jak i wytwarzanie odpadów w celu zrównoważonego rozwoju. Jednym ze sposobów na osiągnięcie tego celu jest wykorzystanie większej ilości odnawialnych materiałów i energii, co ma dodatkową zaletę w postaci jeszcze większej redukcji emisji dwutlenku węgla.

Zastosowania nowych materiałów: Opracowanie i zastosowanie nowych materiałów zwiększy wydajność i żywotność bezwypływkowych form wtryskowych, aby spełnić bardziej rygorystyczne wymagania produkcyjne. Na przykład zastosowanie materiałów nanokompozytowych może poprawić odporność formy na zużycie i przewodność cieplną.

Wielofunkcyjna integracja: Aby zwiększyć wydajność i elastyczność produkcji, nadchodzące formy będą wyposażone w wiele zintegrowanych funkcji. Oznacza to, że pojedyncza forma może wykonywać zadania, takie jak kształtowanie części do montażu - które następnie będą również sprawdzane przed zatwierdzeniem do użytku.

Produkcja na zamówienie: Technologia Runnerless Injection Mold zostanie opracowana w celu zaspokojenia zapotrzebowania rynku i umożliwienia opłacalnej produkcji niestandardowej. Szybkie prototypowanie i modułowa konstrukcja umożliwią szybką dostawę spersonalizowanych produktów - odpowiadając na trendy w kierunku indywidualności i personalizacji za pomocą wydajnych rozwiązań produkcyjnych.

Wnioski

Bezkanalowa forma wtryskowa to zaawansowane rozwiązanie w procesie formowania wtryskowego, które eliminuje kanały doprowadzające stopione tworzywo do wnęk. W przeciwieństwie do tradycyjnego wtryskiwania tworzyw termoplastycznych⁶, często wykorzystującego system zimnokanałowy, metoda bezkanałowa — zwykle realizowana za pomocą systemów gorącokanałowych — utrzymuje materiał w stanie stopionym aż do dotarcia do formy. Ogranicza to odpady i skraca cykl. Formowanie wtryskowe ciekłego silikonu (LSR) różni się znacząco, ponieważ bezkanałowo doprowadza materiał bezpośrednio do wnęk, zapewniając precyzję i mniejsze zużycie materiału. Te zaawansowane techniki zwiększają produktywność i efektywność materiałową procesu produkcyjnego.

Formy wtryskowe bez prowadnic są rodzajem zaawansowanej technologii formowania wtryskowego. Mają one wiele zalet i szeroki zakres zastosowań. W tym artykule szczegółowo wyjaśniono zasadę działania, cechy konstrukcyjne, zalety, obszary zastosowań i kluczowe technologie bezkanałowych form wtryskowych. Zapewnia on czytelnikom kompleksowe zrozumienie. Wskazano również przyszły trend rozwoju bezkanałowych form wtryskowych, który wyznacza kierunek rozwoju branży. Wraz z ciągłym rozwojem technologii i zmianą popytu na rynku, technologia bezkanałowych form wtryskowych będzie odgrywać coraz ważniejszą rolę w coraz większej liczbie dziedzin oraz promować transformację i modernizację przemysłu wytwórczego.

Formy wtryskowe bez prowadnic doskonale nadają się do szybszej i lepszej produkcji. Pozwalają również zaoszczędzić pieniądze i pomagają środowisku. Firmy, które wiedzą, jak korzystać z bezkanałowych form wtryskowych, radzą sobie lepiej niż inne. Będą się rozwijać i zarabiać więcej pieniędzy. Ludzie, którzy produkują różne rzeczy, używają form wtryskowych na wiele różnych sposobów. Używają ich do produkcji samochodów, elektroniki i sprzętu medycznego. Bezkanałowe formy wtryskowe są naprawdę dobre i ludzie bardzo je lubią.

Wraz z rozwojem inteligentnej i zielonej produkcji, nowych materiałów, integracji funkcji oraz produkcji niestandardowej technologia bezkanałowych form wtryskowych zyska jeszcze większe możliwości rozwoju. Firmy muszą stale podnosić poziom techniczny i zdolność do innowacji, aktywnie wdrażając nowe technologie i trendy, aby reagować na szybkie zmiany rynku i rosnący popyt. Dalsze badania i innowacje przyniosą przełomy w kolejnych dziedzinach oraz skierują przemysł ku większej wydajności, ekologii i inteligencji. Pełny przegląd zawiera Kompletny przewodnik po formach wtryskowych.

1. Poznaj dysze gorącokanałowe — różnorodne rozwiązania dla nowoczesnej technologii wtryskiwania: dostępne są liczne średnice kanałów stopu, długości dysz i geometrie przewężek. ↩

2. Poznaj funkcje kanałów głównych i rozprowadzających w formie: kanał w formie kieruje stopione tworzywo z jednostki wtryskowej do wnęki, w której powstaje gotowy wyrób. ↩

3. Dowiedz się, czym jest bezkanałowa forma wtryskowa: umożliwia ona przepływ stopionego tworzywa bezpośrednio do wnęki i ogranicza pozostałości materiału. ↩

4. Poznaj różnicę między kanałami gorącymi a zimnymi: kanały gorące utrzymują stopione tworzywo w podwyższonej temperaturze w formie, natomiast kanały zimne chłodzą je w każdym cyklu. ↩

5. Poznaj przewodnik DfM po projektowaniu wykończenia powierzchni wyprasek: wykończenie powierzchni może poprawić wygląd i odczucia podczas użytkowania produktu. ↩

6. Poznaj formowanie wtryskowe termoplastów — definicję, proces i materiały: polimery termoplastyczne są topione, wtryskiwane do formy i chłodzone, aby uzyskać stały kształt. ↩
